2023年内蒙古通辽市科尔沁区中考物理模拟试卷

这是一份2023年内蒙古通辽市科尔沁区中考物理模拟试卷，共20页。试卷主要包含了选择题，填空题，作图题，实验题，计算题等内容，欢迎下载使用。

2023年内蒙古通辽市科尔沁区中考物理模拟试卷
一、选择题（共12小题，1-10小题为单选题，每小题2分：11、12小题为多选题，每小题2分，完全选对得3分，漏选得1分，错选或不选的不得分，计26分。请在答题卡上将代表正确选项的字母用2B铅笔涂黑）

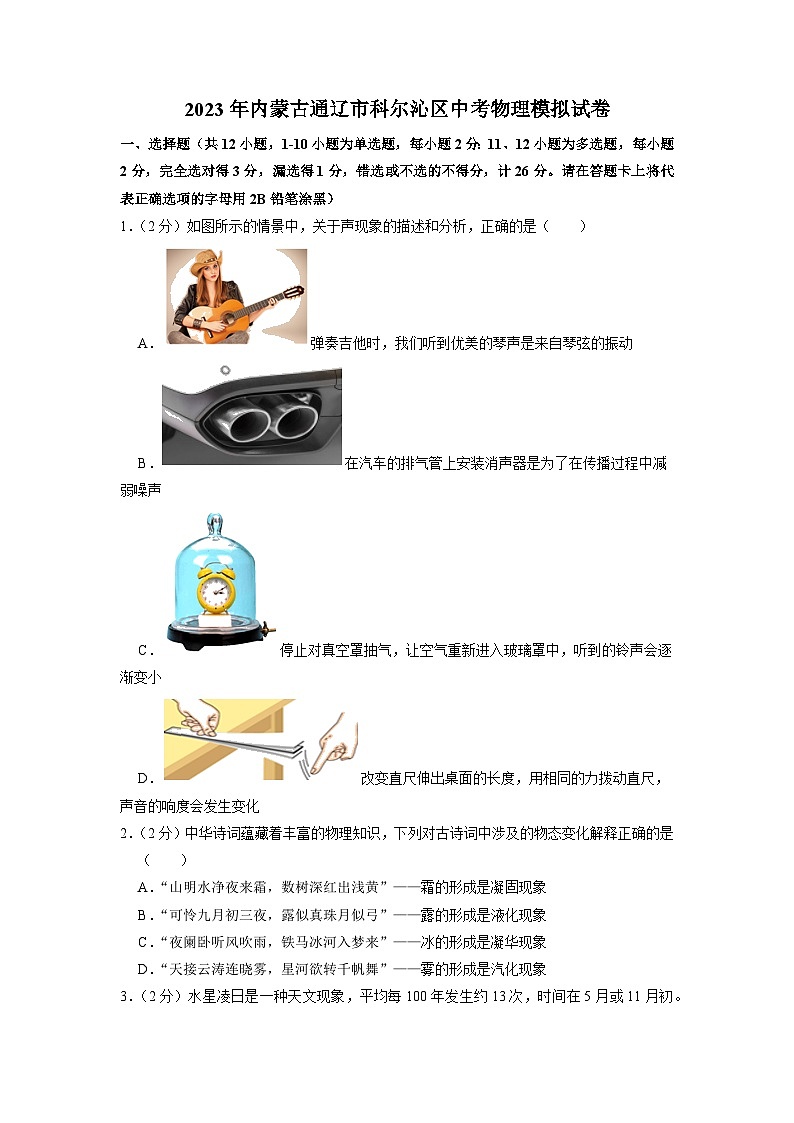

1．（2分）如图所示的情景中，关于声现象的描述和分析，正确的是（　　）
A．弹奏吉他时，我们听到优美的琴声是来自琴弦的振动
B．在汽车的排气管上安装消声器是为了在传播过程中减弱噪声
C．停止对真空罩抽气，让空气重新进入玻璃罩中，听到的铃声会逐渐变小
D．改变直尺伸出桌面的长度，用相同的力拨动直尺，声音的响度会发生变化
2．（2分）中华诗词蕴藏着丰富的物理知识，下列对古诗词中涉及的物态变化解释正确的是（　　）
A．“山明水净夜来霜，数树深红出浅黄”——霜的形成是凝固现象
B．“可怜九月初三夜，露似真珠月似弓”——露的形成是液化现象
C．“夜阑卧听风吹雨，铁马冰河入梦来”——冰的形成是凝华现象
D．“天接云涛连晓雾，星河欲转千帆舞”——雾的形成是汽化现象

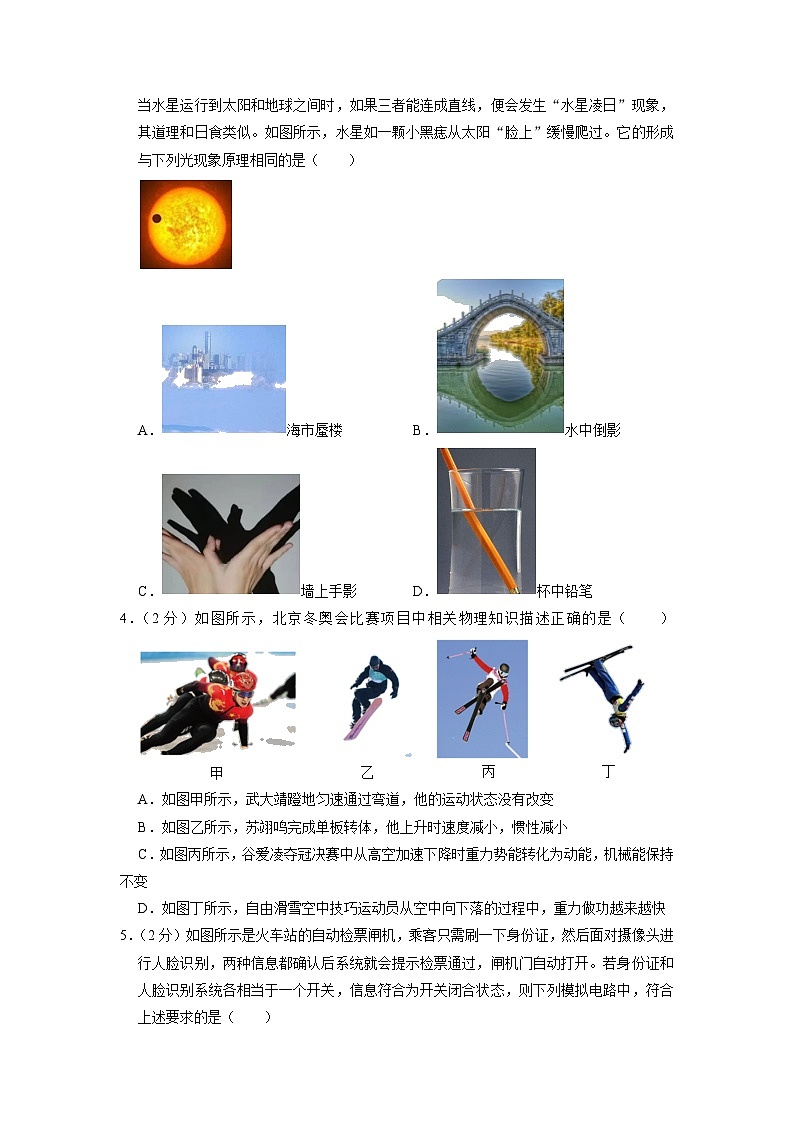

3．（2分）水星凌日是一种天文现象，平均每100年发生约13次，时间在5月或11月初。当水星运行到太阳和地球之间时，如果三者能连成直线，便会发生“水星凌日”现象，其道理和日食类似。如图所示，水星如一颗小黑痣从太阳“脸上”缓慢爬过。它的形成与下列光现象原理相同的是（　　）

A．海市蜃楼 B．水中倒影
C．墙上手影 D．杯中铅笔
4．（2分）如图所示，北京冬奥会比赛项目中相关物理知识描述正确的是（　　）
A．如图甲所示，武大靖蹬地匀速通过弯道，他的运动状态没有改变
B．如图乙所示，苏翊鸣完成单板转体，他上升时速度减小，惯性减小
C．如图丙所示，谷爱凌夺冠决赛中从高空加速下降时重力势能转化为动能，机械能保持不变
D．如图丁所示，自由滑雪空中技巧运动员从空中向下落的过程中，重力做功越来越快

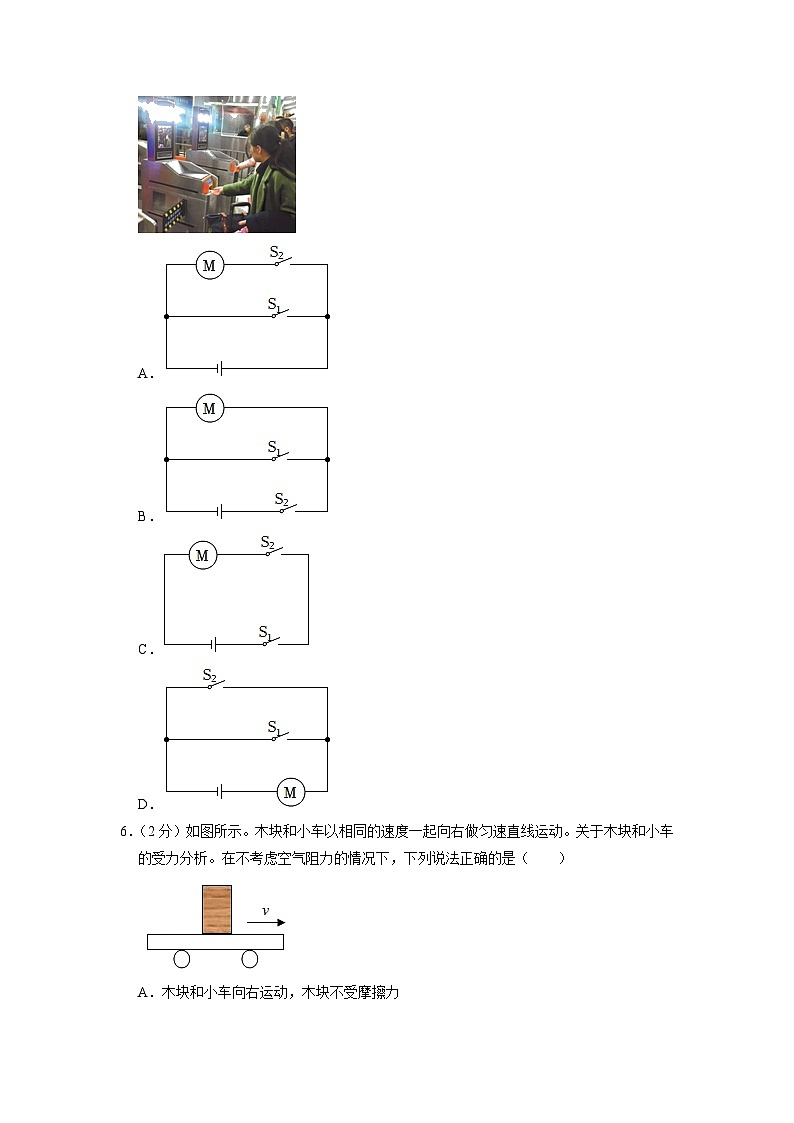

5．（2分）如图所示是火车站的自动检票闸机，乘客只需刷一下身份证，然后面对摄像头进行人脸识别，两种信息都确认后系统就会提示检票通过，闸机门自动打开。若身份证和人脸识别系统各相当于一个开关，信息符合为开关闭合状态，则下列模拟电路中，符合上述要求的是（　　）

A．
B．
C．
D．
6．（2分）如图所示。木块和小车以相同的速度一起向右做匀速直线运动。关于木块和小车的受力分析。在不考虑空气阻力的情况下，下列说法正确的是（　　）

A．木块和小车向右运动，木块不受摩擦力
B．小车所受到压力和小车受到的支持力是一对平衡力
C．以小车为参照物地面是静止的
D．地面所受的压力与木块所受的支持力是一对相互作用力
7．（2分）关于如图四幅图，描述正确的是（　　）
A．图①中，甲站在干燥的木桌上，乙站在地上，则甲、乙都会触电
B．图②中，司南的勺柄指南，表示指向地磁的南极
C．图③中，环卫工人用扫帚打扫街道时，既不能省力，也不能省距离
D．图④中，神舟十三号航天员首次出舱活动，他们的质量不变
8．（2分）如图所示，关于甲、乙、丙、丁四幅图，下列说法正确的是（　　）
A．甲图装置的原理与扬声器的原理相同
B．乙图中闭合电路的部分导体在磁场中运动就会产生电流
C．丙图中滑动变阻器的滑片向右移动电磁铁吸引铁钉的个数会增加
D．丁图中照明电路的连接方式正确
9．（2分）建筑工人用如图所示的滑轮组，在4s内将重为1500N的物体沿水平方向匀速移动了2m，所用的拉力大小为375N，物体受到水平地面的摩擦力为物重的0.4倍。在此过程中，下列说法错误的是（　　）
①绳子自由端沿水平方向移动的速度为1.5m/s
②物体受到的拉力为750N
③拉力F的功率为375W
④滑轮组的机械效率为80%

A．只有①和② B．只有②和③ C．只有③和④ D．只有①和④
10．（2分）如图甲所示电路，电源电压不变，R0为定值电阻，R为滑动变阻器。图乙是该滑动变阻器滑片从一端移至另一端的过程中，变阻器的电功率与其电阻的关系图像。下列有关说法中正确的是（　　）

A．当滑片自左向右滑动时，电压表、电流表示数都增大
B．当滑片自左向右滑动时，电压表、电流表示数都减小
C．电源电压为9V
D．整个过程中电路总功率变化了2.4W
（多选）11．（3分）水平桌面上两个底面积相同的容器，分别盛有甲、乙两种液体。将两个完全相同的小球A、B分别放入两个容器中，静止时两球状态如图所示，A球有一半体积露出液面，两容器内液面相平。下列分析正确的是（　　）


A．两小球排开液体的质量mA排＜mB排
B．两种液体对容器底部的压力F甲＝2F乙
C．两个容器对水平桌面的压强可能p甲＝p乙
D．两种液体的密度ρ甲＝2ρ乙
（多选）12．（3分）如图，电源电压为6V保持不变，灯泡L上标有“4V 2W”字样，滑动变阻器R2上标有“20Ω 1A”字样，定值电阻R1阻值为10Ω，电流表量程为0～3A．电压表量程为0～3V，不计温度对灯丝电阻的影响。则下列说法正确的是（　　）

A．灯泡正常工作时的电阻是8Ω
B．当S、S1、S2闭合，S3断开，R2滑片处于最右端时，电流表示数为0.9A
C．当S、S1、S2闭合，S3断开，R2滑片处于最右端时，电路总功率为18W
D．当S、S3闭合，S1、S2断开时，为确保元件安全，R2的取值范围为4～8Ω
二、填空题（共5小题，每小题2分，计10分）
13．（2分）如图所示，太阳能充电宝同时为两部手机充电；充电时，电能转化为 　 　能，利用手机接收微信消息时是通过 　 　传递信息的。

14．（2分）很多生活小常识都蕴涵着物理学原理：用水作为冷却剂是因为水的 　 　比较大的缘故；加油前我们需要触摸加油机上的静电消除器（如图）避免因静电引起火灾。若瞬间电流方向是由静电消除器流向人体，则人体带的是 　 　（选填“正”或“负”）电荷。

15．（2分）如图所示，闭合电磁铁开关S，条形磁铁静止在水平桌面上，它所受的摩擦力方向为 　 　，当滑片向左移动时，静止的条形磁铁所受到的摩擦力将 　 　（选填“变大”、“变小”或“不变”）。

16．（2分）如图所示。用电吹风对着玻璃管上口吹风，发现乒乓球会被吸入玻璃管中并从上口飞出。原因是玻璃管上口空气流速大，压强 　 　（填“大”“小”或“不变”）；关闭家里其他用电器，让电吹风单独工作一段时间，电能表的转盘转过600转，则该电吹风在上述时间内消耗的电能是 　 　J。

17．（2分）如图所示，电源电压保持不变，电阻R1＝10Ω，R2＝20Ω，滑动变阻器R3的规格为“40Ω 0.5A”。当只闭合开关S1时，电流表示数为0.1A，则电源电压为 　 　V。将S1、S2、S3都闭合，移动滑片位置，使电流表的示数为0.6A，工作5min滑动变阻器产生的热量为 　 　J。


三、作图题（共2小题，每小题2分，计4分）
18．（2分）如图所示，平面镜前一发光点S发出的光线，经平面镜发射后恰好通过凸透镜的焦点F，再经凸透镜折射，请完成这一现象的光路图。

19．（2分）如图，杠杆OA在力F1、F2的作用下处于静止状态，l1为力F1的力臂。在图中画出力F1和F2的力臂l2。
四、实验题（共3小题，20题5分，21、22题各6分，共17分）
20．（5分）用如图甲装置，探究平面镜成像的特点：

（1）为了便于确定像的位置，玻璃板应竖直放置在水平桌面的白纸上。将蜡烛1放在A位置，可看到它在玻璃板后面的像。拿一支完全相同的蜡烛2竖立在玻璃板后面移动，直到看上去它跟蜡烛1的像 　 　时，该位置记为A'；
（2）改变蜡烛1的位置，重复步骤（1），可得像与物位置的对应关系如图乙，可知平面镜成像时，像与物关于镜面 　 　；
（3）将图乙中C处的蜡烛沿直线CC‘向玻璃板方向移动1cm，此时像的大小的变化情况是 　 　；（选填“变大”“变小”或“不变”）
（4）小聪选择平面镜进行实验。他想用如图丙所示的方法，把刻度尺贴在平面镜上测出像的高度，你同意他的方法吗？为什么？　 　。
21．（6分）国庆节期间，小华和妈妈一起回老家去体验秋季土豆的采摘过程，他还和妈妈一起制作了狼牙土豆美食。在制作过程中爱研究的小华还借助于带回家的实验器材箱测出了土豆的密度，以下是他的实验步骤：

（1）将天平放在桌面上，并将游码移动至标尺零刻度线处。
（2）称量前，若指针静止时位置如图1甲所示，则应将平衡螺母向 　 　（选填“左”或“右”）端调节。
（3）用调节平衡后的天平测量一块切成了条状的土豆条A的质量，当天平再次平衡时，右盘中的砝码和游码位置如图1乙所示，其质量为 　 　g。
（4）将量筒中倒入适量清水并记下此时读数为30mL，将该土豆条放入量筒中浸没，量筒读数如图1丙所示，则该土豆的体积为 　 　mL，密度是 　 　kg/m3。
（5）研无止境的小华，还想用同一个土豆切成的另一块土豆条B去测量制作狼牙土豆的食用油密度。他找来电子秤，用图2所示的方法测出食用油的密度。
①将一碗装有适量的食用油的碗，放在厨房里的家用电子秤上，这时的读数为m1＝250g；
②用细线将土豆条B浸没在食用油中（未触底），电子秤上读数为m2＝255.4g；
③将土豆条沉在碗底，电子秤上的读数为m3＝257.2g；
④则土豆条B的质量为 　 　g，食用油的密度为 　 　g/cm3。
⑤实验结束后，小华取下电子秤上的碗，却发现电子秤示数并没有显示为“0.00g”，而是显示为“0.20g”，电子秤在使用前没有校零，则他所测得的食用油的密度与实际密度相比 　 　（填“偏大”“偏小”或“不受影响”）。
22．（6分）在“测量小灯泡的电功率”的实验中，实验器材有：电压表、电流表、额定电压为2.5V的小灯泡，开关、电压为6V的电源和滑动变阻器等。

（1）“测量小灯泡的电功率”的实验原理是 　 　；
（2）根据图1连接电路，闭合开关前，应将滑片移至最 　 　端（选填“左”或“右”）；
（3）闭合开关后，小灯泡不亮，电流表无示数，电压表有示数。经检查，导线连接完好，则电路故障可能是小灯泡发生了 　 　（选填“短路”或“断路”）；
（4）排除故障后，当电压表的示数为2.5V时，对应电流表的示数如图2所示，则小灯泡的额定电功率是 　 　W；
（5）小明完成上述实验后，想测量一个额定电压为U0的小灯泡的额定功率，在连接电路时发现电流表的接线柱松动无法使用，于是他找到了一个最大阻值为R0的滑动变阻器R2，利用原有的滑动变阻器R1、电压表等设计了如图3所示的电路，测出了小灯泡的额定功率。请你帮助他完善测量过程；（考虑小灯泡电阻会随通过温度的变化而变化）
①电路连好后，闭合开关S，将滑动变阻器R2的滑片P移到左端，调节滑动变阻器R1的滑片使电压表示数为U0；
②保持滑动变阻器R1的滑片位置不变，滑动变阻器R2的滑片 　 　（补充变阻器R2滑片的调节情况），读出电压表的示数U；
③小灯泡的额定功率P额＝　 　。（用U0、U、R0表示）
五、计算题（共2小题，23题6分，24题7分，共13分）
23．（6分）随着科技的发展，无人驾驶技术日趋成熟。如图所示是利用5G网络实现远程驾驶的纯电动汽车，其质量为1.8t，车轮与路面接触的总面积为750cm2。该车在水平路面上匀速直线行驶12km，用时10min，这一过程中汽车发动机的功率恒为24kW。（汽油热值q＝4.5×107J/kg，g取10N/kg）求：
（1）该车静止在水平路面上对路面的压强是多少？
（2）在这一过程中汽车受到的阻力是多少？
（3）该车百公里消耗电能1.8×108J，若这些能量完全由燃烧汽油来获得，相当于完全燃烧汽油多少千克？

24．（7分）有一种具有保温功能的电热水壶如图甲，其额定电压为220V，原理图如图乙，R1和R2是电热丝，该电热水壶有加热挡和保温挡，其中的保温功率为242W。图丙是一种新型插座，它能即时显示用电器的工作电压和所耗电费等。将电热水壶单独插在该插座上，用加热挡加热一段时间后，屏幕两次显示如图丁。

（电费单价：0.5元/kW•h；电热丝R1和R2阻值恒定不变，图丙的新型插座在使用过程中，插座的输出电压稳定不变。）求：
（1）电热水壶的实际加热功率；
（2）电热丝R2的阻值；
（3）若电热水壶的加热效率为80%，在电压为220V时，将质量为1.21kg的养生茶从18℃加热至98℃，至少需要多长时间。[已知养生茶的比热容c＝4×103J/（kg•℃）]

2023年内蒙古通辽市科尔沁区中考物理模拟试卷
参考答案与试题解析
一、选择题（共12小题，1-10小题为单选题，每小题2分：11、12小题为多选题，每小题2分，完全选对得3分，漏选得1分，错选或不选的不得分，计26分。请在答题卡上将代表正确选项的字母用2B铅笔涂黑）
1．【解答】解：A、优美的琴声是来由琴弦的振动产生的，故A正确；
B、在汽车的排气管上安装消声器是为了在声源处控制噪声的产生，故B错误；
C、当空气重新进入玻璃罩中，听到的铃声会逐渐变大，故C错误；
D、改变直尺伸出桌面的长度，用相同的力拨动直尺，声音的音调会发生变化，响度不变，故D错误。
故选：A。
2．【解答】解：A．霜是空气中的水蒸气遇冷凝华成的固态小冰晶，故A错误；
C．冰是水凝固形成的，故C错误；
BD．露和雾是空气中的水蒸气遇冷液化而形成的小水滴，故B正确、D错误。
故选：B。
3．【解答】解：当水星转到太阳与地球中间且三者在一条直线上时，在地球上看到水星从太阳面上移过，这就是“金星凌日”现象，成因是光的直线传播；
A、海市蜃楼是光的折射现象，故A不符合题意；
B、水中倒影是光的反射现象，故B不符合题意；
C、墙上手影是光沿直线传播形成的，故C符合题意；
D、杯中铅笔变弯是光的折射现象，故D不符合题意；
故选：C。
4．【解答】解：A．武大靖蹬地匀速通过弯道，方向发生变化，则他的运动状态发生变化，故A错误；
B．苏翊鸣完成单板转体时质量不变，惯性不变，故B错误；
C．谷爱凌从高空加速下降时，要克服空气阻力做功，机械能减小，故C错误；
D．运动员从空中向下落的过程中，速度越来越大，根据公式P＝Gv可知，重力做功的功率越来越大，重力做功越来越快，故D正确。
故选：D。
5．【解答】解：根据题意可知，只有两个开关都闭合的情况下，闸机自动打开，这说明两个开关相互影响，是串联的，然后与电动机串联，故C正确。
故选：C。
6．【解答】解：A．木块随小车一起做匀速直线运动，没有相对运动的趋势，相对小车静止，木块不受摩擦力，故A正确；
B．小车所受到压力和小车受到的支持力大小不相等，不是平衡力，故B错误；
C．以小车为参照物，地面的位置发生了变化，是运动的，故C错误；
D．地面所受的压力与木块所受的支持力大小不相等，不是一对相互作用力，故D错误。
故选：A。
7．【解答】解：A．图①中，甲站在干燥的木桌上接触火线，由于木桌是绝缘体，不能形成通路，所以甲不会触电，故A错误；
B．地磁场的南北极与地理的南北极相反，司南的勺柄指南，表示指向地磁的北极，故B错误；
C．环卫工人用扫帚打扫街道，扫帚属于费力杠杆，费力但可以省距离，故C错误；
D．质量与物体的空间位置没有关系，航天员首次出舱活动，他们的质量不变，故D正确。
故选：D。
8．【解答】解：A．甲图是探究磁场对通电导体的作用，与扬声器原理相同，故A正确；
B．乙装置中没有电源，即线圈转动时，电路中就会产生感应电流，即电磁感应现象，该过程是将机械能转化为电能的过程，导体在磁场中做切割磁感线运动才会产生电流，故B错误；
C．丙图中滑动变阻器的滑片向右移动，连入电路的阻值变大，通过电路的电流变小，电磁铁磁性减弱，吸引铁钉的个数会减少，故C错误；
D．丁图中开关应接在火线与用电器之间，故D错误。
故选：A。
9．【解答】解：①由图可知n＝2，绳子自由端移动的距离：s＝ns物＝2×2m＝4m，
速度为＝1m/s，故①错误；
②由题意可知，物体受到的摩擦力：f＝0.4G＝0.4×1500N＝600N，
因为物体在水平方向上做匀速直线运动，所以物体受到的拉力：F拉＝f＝600N，故②错误；
③拉力做的总功：W总＝Fs＝375N×4m＝1500J，
拉力做功的功率：P＝＝＝375W，故③正确；
④克服地面摩擦力做的有用功：W有＝fs物＝600N×2m＝1200J，
故滑轮组的机械效率：η＝×100%＝×100%＝80%，故④正确。
故选：A。
10．【解答】解：由电路图可知，R0与R串联，电压表测R两端的电压，电流表测电路中的电流；
AB、当滑片自左向右滑动时，滑动变阻器接入电路的电阻变小，根据串联电路的分压规律可知，滑动变阻器分担的电压变小，电压表示数变小；此时电路的总电阻变小，根据欧姆定律可知，电路中的电流变大，电流表示数变大，故AB错误；
C、由图乙可知，当R＝10Ω时，P1＝0.9W，当R′＝20Ω时，P1′＝0.8W，
因串联电路中各处的电流相等，所以，由P＝UI＝I2R可得，电路中的电流分别为：I1＝＝＝0.3A，I2＝＝＝0.2A，
因串联电路中总电阻等于各分电阻之和，且电源的电压不变，
所以，由I＝可得，电源的电压：
U＝I1（R+R0）＝I2（R+R0′），即0.3A×（R+10Ω）＝0.2A×（R+20Ω），
解得：R＝10Ω，
电源的电压U＝I1（R+R0）＝0.3A×（10Ω+10Ω）＝6V，故C错误；
D、当滑动变阻器接入电路中的电阻为零时，电路的总电阻最小，整个电路的总功率最大，则P大＝＝＝3.6W，
当R′＝20Ω时，变阻器接入电路中的电阻最大，电路中的电流最小，整个电路的总功率最小，则P小＝UI2＝6V×0.2A＝1.2W，
所以，整个电路功率变化了：ΔP＝P大﹣P小＝3.6W﹣1.2W＝2.4W，故D正确。
故选：D。
11．【解答】解：A．A球在甲液体中漂浮，F浮＝GA；根据阿基米德原理，F浮＝G排A，所以GA＝G排A，则mA＝m排A；B球在乙液体中悬浮，mB＝m排B，因为mA＝mB，所以mA排＝mB排，故A错误；
BD．A球在甲液体中漂浮，有一半体积露出液面，则；B球在乙液体中悬浮，ρ球＝ρ乙，那么ρ甲＝2ρ乙；两容器内液面相平，根据公式p＝ρ液gh可知，两种液体对容器底部的压强p甲＝2p乙，容器底面积相同，根据公式可知，两种液体对容器底部的压力F甲＝2F乙，故BD正确；
C．容器对水平桌面的压力等于容器、液体和小球的总重力，两个小球重力相同，两个容器和液体的重力可能相同，则两个容器对水平桌面的压力可能相等，又因为容器底面积相等，根据公式可知，两个容器对水平桌面的压强可能p甲＝p乙，故C正确。
故选：BCD。
12．【解答】解：（1）已知灯泡的额定电压和额定功率，由P＝可知，灯泡正常工作时的电阻：RL＝＝＝8Ω，故A正确；
（2）由实物图可知，当S、S1、S2闭合，S3断开，R2滑片处于最右端时，定值电阻R1和滑动变阻器的最大阻值并联，电流表测量干路电流；
通过定值电阻R1的电流：I1＝＝＝0.6A，
通过滑动变阻器R2的电流：I2＝＝＝0.3A，
因并联电路中干路电流等于各支路电流之和，所以电流表的示数：I＝I1+I2＝0.6A+0.3A＝0.9A，故B正确；
电路总功率：P＝UI＝6V×0.9A＝5.4W，故C错误；
（3）由实物图可知，当S、S3闭合，S1、S2断开时，灯泡与滑动变阻器串联，电压表测量滑动变阻器两端电压，电流表测量电路电流；
灯泡的额定电流：IL＝＝＝0.5A，
已知滑动变阻器允许通过的最大电流为1A，电流表允许的最大电流为3A，所以此时电路的最大电流为0.5A，
因串联电路两端电压等于各部分电压之和，所以此时滑动变阻器两端电压：U2＝U﹣UL＝6V﹣4V＝2V，
由I＝可得，滑动变阻器接入电路最小阻值：R2小＝＝＝4Ω；
当电压表示数为3V时，滑动变阻器接入电路的阻值最大，此时灯泡两端电压：UL′＝U﹣U2′＝6V﹣3V＝3V，
由于不计温度对灯丝电阻的影响，所以电路最小电流：I小＝＝＝A，
则滑动变阻器接入电路的最大阻值：R2大＝＝＝8Ω；
所以滑动变阻器接入电路的阻值范围为4Ω～8Ω，故D正确。
故选：ABD。
二、填空题（共5小题，每小题2分，计10分）
13．【解答】解：在电池充电的过程中，消耗电能，转化为化学能，电池相当于电路中的用电器；
电磁波能在真空中传播，可以传递信息，所以手机接收微信消息时是通过电磁波传递信息的。
故答案为：化学；电磁波。
14．【解答】解：因为水的比热容比较大，相同质量、升高相同的温度吸收的热量较多，降温效果好，可以作为冷却剂使用。
瞬间电流方向由静电消除器流向人体，电流方向与负电荷的定向移动方向相反，说明负电荷从人体定向移动到静电消除器，人体带的是负电荷。
故答案为：比热容；负。
15．【解答】解：根据安培定则可知，通电螺线管的左端为S极，而条形磁体的右端为S极，根据同名磁极相排斥的特点，条形磁体会向左运动，故摩擦力的方向向右；当滑片向左移动时，通电螺线管的磁性变强，静止的条形磁铁受到的排斥力变大，因为条形磁体静止，它受力平衡，摩擦力等于排斥力，故摩擦力变大。
故答案为：向右；变大。
16．【解答】解：流体流速越大，压强越小。用电吹风对着玻璃管上口吹风，上口空气流速较大，压强较小，下口空气流速小，压强大。上下的压强差把乒乓球压上去。
电吹风消耗的电能为W＝kW•h＝0.2kW•h＝7.2×105J。
故答案为：小；7.2×105。
17．【解答】解：当只闭合开关S1时，电阻R1、R2串联，电流表测量电路的电流，
电源电压为U＝IR总＝I（R1+R2）＝0.1A×（10Ω+20Ω）＝3V；
当S1、S2、S3都闭合时，R1、R3并联，R2被短路，电流表测量干路电流。通过R1的电流为I1＝＝0.3A，
通过滑动变阻器的电流为I3＝I﹣I1＝0.6A﹣0.3A＝0.3A，
工作5min滑动变阻器产生的热量为Q＝W＝UIt＝3V×0.3A×5×60s＝270J。
故答案为：3；270。
三、作图题（共2小题，每小题2分，计4分）
18．【解答】解：
先作出发光点S关于平面镜的对称点S′即为S点的像，像S′和F点的连线与平面镜的交点便是入射点O，从而做出平面镜的入射光线和反射光线；过焦点的光线经凸透镜折射后折射光线平行于主光轴，如图所示：

19．【解答】解：过力臂l1的下端，作垂直于l1的直线，与杠杆OA的交点为力F1的作用点，方向斜向右上方，即为F1；
作F2的反向延长线，过支点O作F2的垂线，垂线段即为F2的力臂l2，如图所示：

四、实验题（共3小题，20题5分，21、22题各6分，共17分）
20．【解答】解：（1）本实验利用等效替代法，用完全相同的蜡烛2代替蜡烛1，在玻璃板的后面移动，直到看上去跟蜡烛1的像完全重合，则蜡烛2的位置就是蜡烛1的像的位置，且像与物大小相等。
（2）由图乙可知，像与物位于玻璃板两侧，像与物的连线与玻璃板垂直，像与物到玻璃板的距离相等，可知平面镜成像时，像与物关于镜面对称。
（3）平面镜所成像的大小与物体到平面镜的距离无关。蜡烛沿直线CC‘向玻璃板方向移动1cm，所成像的大小不变。
（4）不同意小聪的做法。因为像到平面镜有一定的距离，把刻度尺贴在平面镜上，刻度尺距离蜡烛的像较远，不能准确测量出像的高度。
故答案为：（1）完全重合；（2）对称；（3）不变；（4）不同意小聪的做法。因为像到平面镜有一定的距离，把刻度尺贴在平面镜上，刻度尺距离蜡烛的像较远，不能准确测量出像的高度。
21．【解答】解：（2）指针左偏说明应该将平衡螺母向右调节，直到天平横梁平衡；
（3）土豆条A的质量为：m＝10g+2g＝12g；
（4）土豆条A的体积：V＝40mL﹣30mL＝10mL＝10cm3，
土豆条A的密度：ρ＝＝＝1.2g/cm3＝1.2×103kg/m3；
（5）④将土豆条B沉在碗底，电子秤上的读数为m3＝257.2g，
则土豆条B的质量：m′＝m3﹣m1＝257.2g﹣250g＝7.2g，
土豆条A的体积：V′＝＝＝6cm3，
用一丝线将土豆条B浸没在食用油中时，电子秤的示数会增大，是因为食用油给土豆条B一个向上的浮力，物体间力的作用是相互的，土豆条B给食用油一个向下的力作用在电子秤上，所以土豆条B受到的浮力为：F浮＝m2g﹣m1g，
由F浮＝ρ油V排g可得土豆条B的体积：ρ油＝＝＝＝＝0.9g/cm3。
⑤电电子秤没有调零对m1、m2和m3的影响抵消，求出的土豆条B的质量是准确的，根据质量变化量求出的浮力没有受到影响，所以测得的食用油的密度与实际密度相比不受影响。
故答案为：（2）右；（3）12；（4）10；1.2×103；（5）④7.2；0.9；⑤不受影响。
22．【解答】解：（1）根据公式P＝UI可知，用电压表测出小灯泡两端的电压，用电流表测出通过灯泡的电流，就可以计算出灯泡的电功率。
（2）为保护电路，闭合开关前，滑动变阻器的阻值应调到最大，即应将滑片移至最右端。
（3）闭合开关后，小灯泡不亮，电流表无示数，可能是电路发生了断路；电压表有示数，说明电压表到电源两极之间没有断路，则电路故障可能是小灯泡发生了断路。
（4）由图2可知，电流表量程为0～0.6A，分度值为0.02A，读数为0.3A，则小灯泡的额定电功率是P＝UI＝2.5V×0.3A＝0.75W。
（5）①电路连好后，闭合开关S，将滑动变阻器R2的滑片P移到左端，电压表测量小灯泡两端的电压，调节滑动变阻器R1的滑片使电压表示数为额定电压U0；
②保持滑动变阻器R1的滑片位置不变，滑动变阻器R2的滑片移到最右端，电压表测量小灯泡和R2两端的电压，读出电压表的示数U；
③根据串联电路电压特点可知，滑动变阻器R2两端的电压为U2＝U﹣U0，
根据欧姆定律及串联电路电流特点可知，小灯泡的额定电流I额＝I2＝，
小灯泡的额定功率P额＝U额I额＝
故答案为：（1）P＝UI；（2）右；（3）断路；（4）0.75；（5）移到最右端； 。
五、计算题（共2小题，23题6分，24题7分，共13分）
23．【解答】解：（1）汽车静止在水平地面上时，对地面的压力：
F压＝G＝mg＝1.8×103kg×10N/kg＝1.8×104N，
对地面的压强：
p＝＝＝2.4×105Pa；
（2）汽车在该路段的速度：
v＝＝＝20m/s；由P＝＝＝Fv可得汽车的牵引力：
F＝＝＝1200N，
因汽车匀速行驶时受到的阻力和牵引力是一对平衡力，大小相等，
所以，在这一过程中汽车受到的阻力f＝F＝1200N；
（3）由题意知，Q放＝W总＝1.8×108J，
根据Q＝mq可得，汽油的质量：
m＝＝＝4kg。
答：（1）汽车静止在水平地面上时，对地面的压强为2.4×105Pa；
（2）在这一过程中汽车受到的阻力为1200N；
（3）该车百公里消耗电能1.8×108J，若这些能量完全由燃烧汽油来获得，相当于完全燃烧汽油4千克。
24．【解答】解：（1）S接b时只有电阻R1工作，电阻较小，根据P＝UI＝知此时为加热状态；
由丁图得，电热水壶实际电压U实＝200V，加热时间t＝18：12﹣18：00＝12min＝0.2h，所耗电费0.1元。
因此电热水壶消耗的电能：
W＝＝0.2kW•h，
电热水壶的实际加热功率：
P加热＝＝＝1kW＝1000W；
（2）由P＝UI＝得，R1的阻值：
R1＝＝＝40Ω；
电热水壶的额定加热功率：
P额加热＝＝＝1210W；
S接a时，R1和R2串联，电阻较大，根据P＝UI＝可知，此时为保温状态；
由P＝UI＝可知，此时电路中的总电阻：
R串＝＝＝200Ω，
由串联电路的电阻特点可知，电热丝R2的阻值：
R2＝R串﹣R1＝200Ω﹣40Ω＝160Ω；
（3）养生茶从18℃加热至98℃吸收的热量：
Q吸＝c液m（t﹣t0）＝4×103J/（kg•℃）×1.21kg×（98℃﹣18℃）＝3.872×105J，
由η＝×100%可知，所以电热水壶消耗的电能：
W电＝＝＝4.84×105J
由P＝得，需要时间：
t需要＝＝＝400s。
答：（1）电热水壶的实际加热功率为1000W；
（2）电热丝R2的阻值为160Ω；
（3）若电热水壶的加热效率为80%，在电压为220V时，将质量为1.21kg的养生茶从18℃加热至98℃，至少需要400s。
