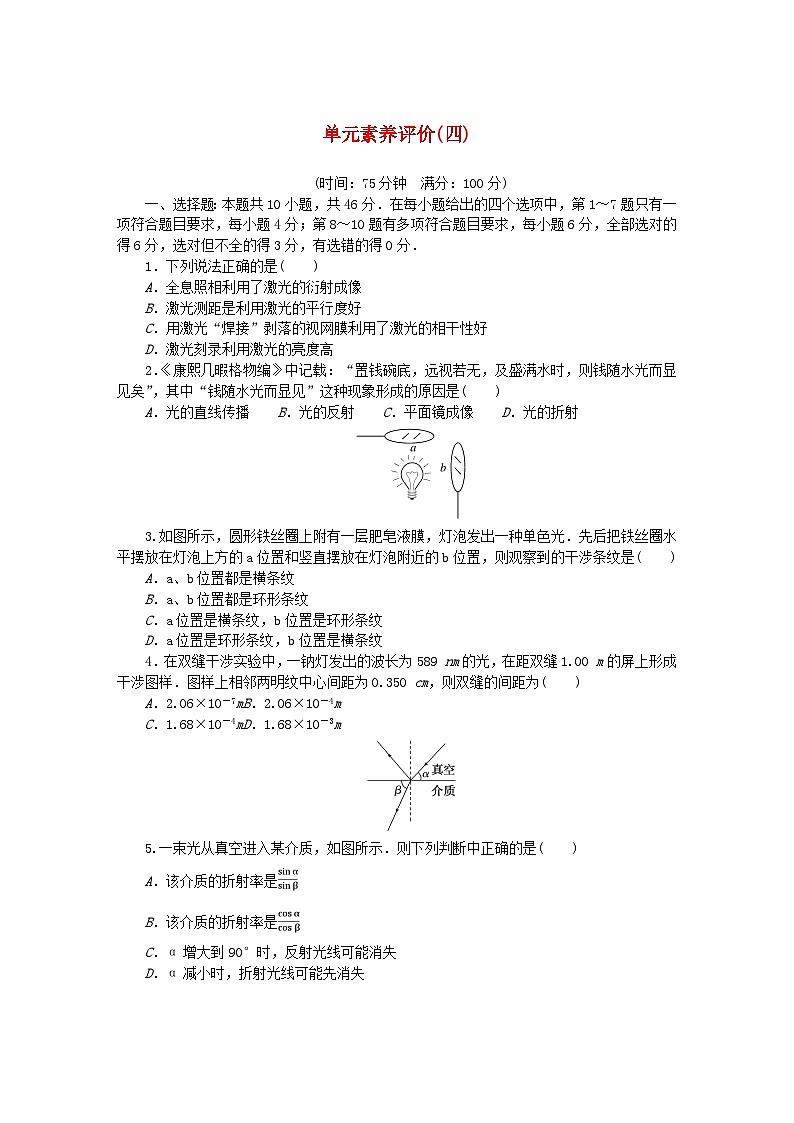

单元素养评价(四)

(时间：75分钟　满分：100分)

一、选择题：本题共10小题，共46分．在每小题给出的四个选项中，第1～7题只有一项符合题目要求，每小题4分；第8～10题有多项符合题目要求，每小题6分，全部选对的得6分，选对但不全的得3分，有选错的得0分．

1．下列说法正确的是(　　)

A．全息照相利用了激光的衍射成像

B．激光测距是利用激光的平行度好

C．用激光“焊接”剥落的视网膜利用了激光的相干性好

D．激光刻录利用激光的亮度高

2．《康熙几暇格物编》中记载：“置钱碗底，远视若无，及盛满水时，则钱随水光而显见矣”，其中“钱随水光而显见”这种现象形成的原因是(　　)

A．光的直线传播    B．光的反射    C．平面镜成像    D．光的折射

3.如图所示，圆形铁丝圈上附有一层肥皂液膜，灯泡发出一种单色光．先后把铁丝圈水平摆放在灯泡上方的a位置和竖直摆放在灯泡附近的b位置，则观察到的干涉条纹是(　　)

A．a、b位置都是横条纹

B．a、b位置都是环形条纹

C．a位置是横条纹，b位置是环形条纹

D．a位置是环形条纹，b位置是横条纹

4．在双缝干涉实验中，一钠灯发出的波长为589 nm的光，在距双缝1.00 m的屏上形成干涉图样．图样上相邻两明纹中心间距为0.350 cm，则双缝的间距为(　　)

A．2.06×10－7mB．2.06×10－4m

C．1.68×10－4mD．1.68×10－3m

5.一束光从真空进入某介质，如图所示．则下列判断中正确的是(　　)

A．该介质的折射率是

B．该介质的折射率是

C．α增大到90°时，反射光线可能消失

D．α减小时，折射光线可能先消失

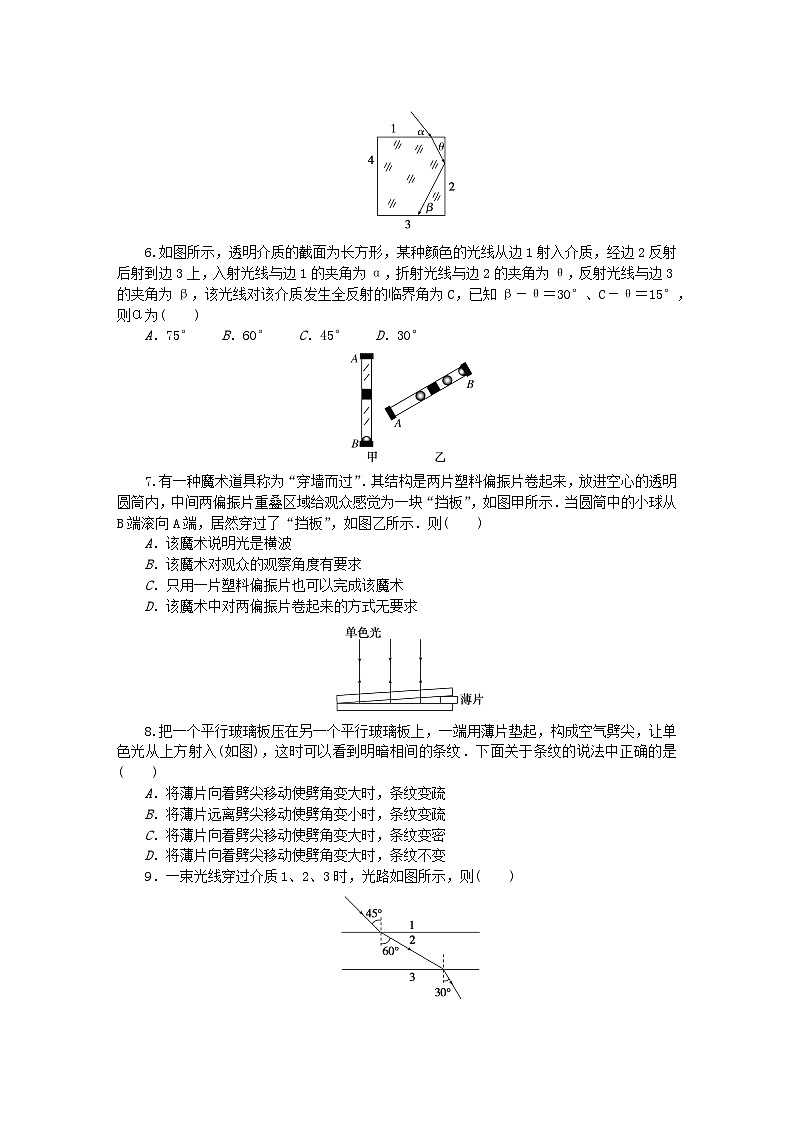

6.如图所示，透明介质的截面为长方形，某种颜色的光线从边1射入介质，经边2反射后射到边3上，入射光线与边1的夹角为α，折射光线与边2的夹角为θ，反射光线与边3的夹角为β，该光线对该介质发生全反射的临界角为C，已知β－θ＝30°、C－θ＝15°，则α为(　　)

A．75°    B．60°    C．45°    D．30°

7.有一种魔术道具称为“穿墙而过”．其结构是两片塑料偏振片卷起来，放进空心的透明圆筒内，中间两偏振片重叠区域给观众感觉为一块“挡板”，如图甲所示．当圆筒中的小球从B端滚向A端，居然穿过了“挡板”，如图乙所示．则(　　)

A．该魔术说明光是横波

B．该魔术对观众的观察角度有要求

C．只用一片塑料偏振片也可以完成该魔术

D．该魔术中对两偏振片卷起来的方式无要求

8.把一个平行玻璃板压在另一个平行玻璃板上，一端用薄片垫起，构成空气劈尖，让单色光从上方射入(如图)，这时可以看到明暗相间的条纹．下面关于条纹的说法中正确的是(　　)

A．将薄片向着劈尖移动使劈角变大时，条纹变疏

B．将薄片远离劈尖移动使劈角变小时，条纹变疏

C．将薄片向着劈尖移动使劈角变大时，条纹变密

D．将薄片向着劈尖移动使劈角变大时，条纹不变

9．一束光线穿过介质1、2、3时，光路如图所示，则(　　)

A．介质1的折射率最大

B．介质2是光密介质

C．光在介质2中的速度最大

D．当入射角由45°逐渐增大时，在1、2分界面上可能发生全反射

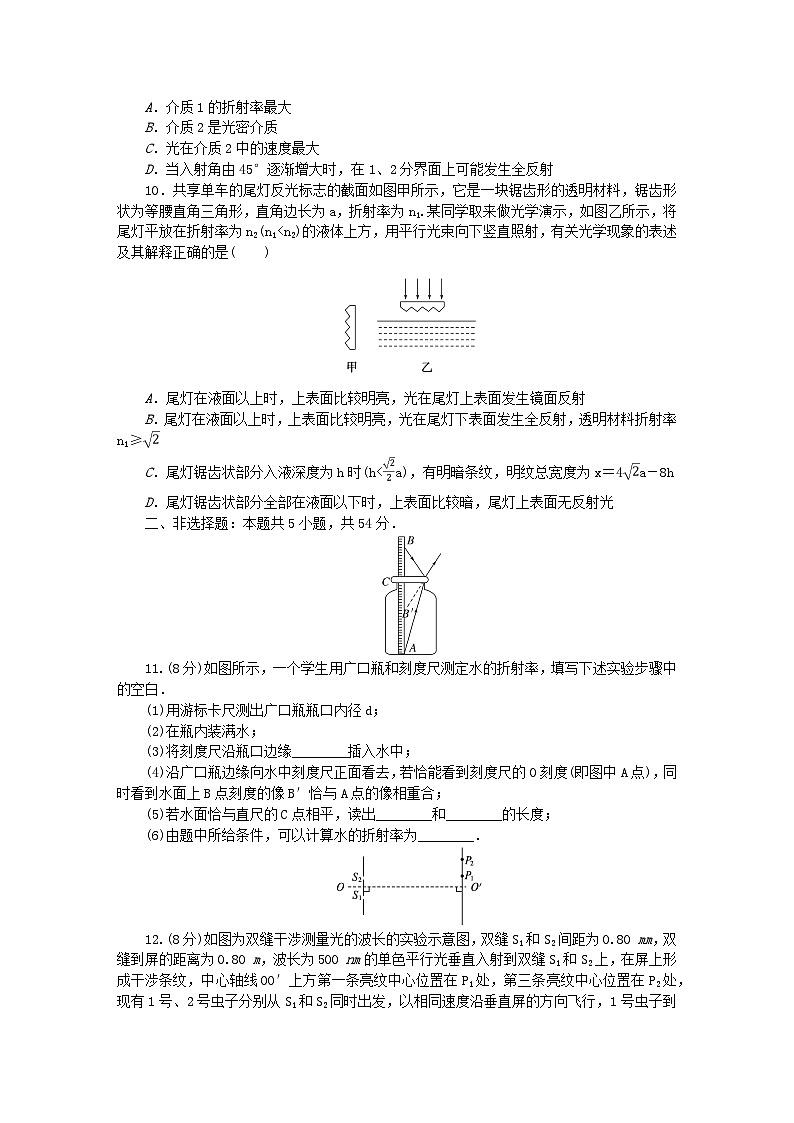

10．共享单车的尾灯反光标志的截面如图甲所示，它是一块锯齿形的透明材料，锯齿形状为等腰直角三角形，直角边长为a，折射率为n1.某同学取来做光学演示，如图乙所示，将尾灯平放在折射率为n2(n1<n2)的液体上方，用平行光束向下竖直照射，有关光学现象的表述及其解释正确的是(　　)

A．尾灯在液面以上时，上表面比较明亮，光在尾灯上表面发生镜面反射

B．尾灯在液面以上时，上表面比较明亮，光在尾灯下表面发生全反射，透明材料折射率n1≥

C．尾灯锯齿状部分入液深度为h时(h<a)，有明暗条纹，明纹总宽度为x＝4a－8h

D．尾灯锯齿状部分全部在液面以下时，上表面比较暗，尾灯上表面无反射光

二、非选择题：本题共5小题，共54分．

11.(8分)如图所示，一个学生用广口瓶和刻度尺测定水的折射率，填写下述实验步骤中的空白．

(1)用游标卡尺测出广口瓶瓶口内径d；

(2)在瓶内装满水；

(3)将刻度尺沿瓶口边缘________插入水中；

(4)沿广口瓶边缘向水中刻度尺正面看去，若恰能看到刻度尺的0刻度(即图中A点)，同时看到水面上B点刻度的像B′恰与A点的像相重合；

(5)若水面恰与直尺的C点相平，读出________和________的长度；

(6)由题中所给条件，可以计算水的折射率为________．

12.(8分)如图为双缝干涉测量光的波长的实验示意图，双缝S1和S2间距为0.80 mm，双缝到屏的距离为0.80 m，波长为500 nm的单色平行光垂直入射到双缝S1和S2上，在屏上形成干涉条纹，中心轴线OO′上方第一条亮纹中心位置在P1处，第三条亮纹中心位置在P2处，现有1号、2号虫子分别从S1和S2同时出发，以相同速度沿垂直屏的方向飞行，1号虫子到达屏后，沿屏直线爬行到P1，2号虫子到达屏后，沿屏直线爬行到P2，假定两只虫子爬行速度均为10－3m/s，则两只虫子运动的时间差为多少？

13.

(10分)如图所示，AB为光导纤维，A、B之间的距离为s，使一光脉冲信号从光导纤维中间入射，射入后在光导纤维与空气的界面上恰好发生全反射，由A点传输到B点所用时间为t，求光导纤维所用材料的折射率n.(已知光在真空中的传播速度为c)

14.(12分)用某种透明材料制成的一块柱体形棱镜的水平截面图如图所示，左侧ABOD为长方形，右侧DOF为以O为圆心的圆．光线从真空以入射角θ1＝60°射到棱镜AB面，经折射后，光线到达BF面上的O点并恰好不从BF面射出．

(1)画出光路图；

(2)求该棱镜的折射率n和光线在棱镜中传播的速度大小v(光在真空中的传播速度c＝3×108m/s)．

15.(16分)如图所示，在注满水的游泳池的池底有一点光源A，它到池边的水平距离为3.0 m．从点光源A射向池边的光线AB与竖直方向的夹角恰好等于全反射的临界角，水的折射率为.

(1)求池内的水深．(可用根号表示)

(2)一救生员坐在离池边不远处的高凳上，他的眼睛到地面的高度为2.0  m．当他看到正前下方的点光源A时，他的眼睛所接收的光线与竖直方向的夹角恰好为45°.求救生员的眼睛到池边的水平距离．(可用根号表示)

单元素养评价(四)

1．解析：全息照相利用了激光相干性好的特性，A错误；激光测距是利用激光的平行度好，B正确；用激光“焊接”剥落的视网膜利用了激光的能量较高、沿直线传播的特点，C错误；激光刻录利用激光的平行度好，D错误．

答案：B

2．解析：钱反射出的光线被碗侧壁挡住，人看不见钱了，倒入一些水后，钱反射的光线从水中斜射入空气中时，在水面处发生折射，折射光线远离法线方向，人眼逆着折射光线看去，看到的是变高的钱的像，是光的折射现象，故选D.

答案：D

3．解析：单色光在光程差相同的位置干涉连成的线会形成条纹，在a位置，单色光垂直照射肥皂液膜，在凸面和平面反射形成，可知距离圆心相等的位置的光程差相同，不同位置在前后面的反射符合牛顿环干涉的特点，故为环形条纹；在b位置，单色光垂直照射肥皂液膜，同一条水平线上的薄膜的厚度大致相同，光程差基本相同，会形成干涉横条纹，D正确．

答案：D

4．解析：根据双缝干涉实验中相邻两明纹中心间距公式有：Δx＝λ，解得：d＝λ＝×589×10－9m＝1.68×10－4m，故C正确，A、B、D错误．

答案：C

5．解析：该介质的折射率是n＝＝，A错误，B正确；α增大到90°时，入射光与界面垂直，此时反射光线不可能消失，C错误；因光线由光疏介质射向光密介质，则不可能发生全反射，即α减小时，折射光线不可能先消失，D错误．

答案：B

6．解析：由几何关系可得β＋θ＝90°由题意可得β－θ＝30°，C－θ＝15°，综合解得β＝60°，θ＝30°，C＝45°，由折射率定义可得n＝，n＝，解得α＝45°，C正确．

答案：C

7．解析：光的偏振现象说明光是横波，A正确；任何角度的光都会发生偏振现象，故不同角度的观众看到的现象相同，故对观察角度无要求，B错误；偏振片的特点为当偏振片偏振方向与偏振光的方向平行时，偏振光可以全部通过偏振片，当偏振片偏振方向与偏振光的方向垂直时，偏振光不能通过偏振片，则在中间区域放垂直偏振片和水平偏振片，将两偏振片卷起来，且部分重合，自然光通过两片偏振方向互相垂直的偏振片时，光强减弱，形成黑影，看起来就像一道墙，一片偏振片无法完成实验，C、D错误．

答案：A

8．解析：由于薄膜干涉中相邻亮条纹对应的薄膜厚度差恒定，将薄片向着劈尖移动使劈角变大时，相邻亮条纹间距变小，所以干涉条纹会变密；将薄片远离劈尖移动使劈角变小时，相邻亮条纹间距变大，所以干涉条纹会变疏，A、D错误，B、C正确．

答案：BC

9．解析：由题可知n3>n1>n2，则光在介质中的速度v2>v1>v3，所以A、B错误，C正确；由于n1>n2，根据全反射发生的条件可知D正确．

答案：CD

10．解析：尾灯在液面以上时，光线垂直射到上表面后沿直线射到下表面的直角边上，然后通过镜面反射到另一直角边上，再通过另一直角边的反射竖直向上射出上表面，则可看到下表面比较明亮，光在尾灯下表面发生全反射，此时满足C≤45°，即n1≥，A错误，B正确；光线射到直角边上时，在液体上部分的光线仍然发生全反射，通过另一直角边射回到空气中，我们看到的此部分是明纹，而射到液面以下部分的光线，由于n1<n2可知部分光线会发生折射而射入液体中，我们看到的是暗条纹，则由几何关系可知，四个等腰三角形中看到的亮纹总宽度是x＝4×2(a cos 45°－h)＝4a－8h，C正确；尾灯锯齿状部分全部在液面以下时，尾灯上表面仍有反射光，但是上表面比较暗，D错误．

答案：BC

11．解析：(3)将直尺沿瓶口边缘竖直插入水中．

(5)若水面恰与直尺C点相平，读出AC和BC的长度．

(6)设从A点发出的光线射到水面时入射角为i，折射角为r，根据数学知识得知sin i＝，sin r＝，根据对称性有B′C＝BC，则折射率为n＝＝.

答案：(3) 竖直　 (5) AC　BC　(6)

12．解析：相邻亮条纹的间距为Δx＝λ＝0.5 mm

O′P1的间距为x＝0.5 mm

O′P2的间距为x′＝3x＝1.5 mm

1号虫子爬行的时间为t1＝

2号虫子爬行的时间为t2＝

两只虫子飞行的时间相同，因此两只虫子运动的时间差为Δt＝t2－t1＝＝0.2 s.

答案：0.2 s

13．解析：设介质的折射率为n，则有

sin α＝sin C＝

n＝

t＝＝

由以上三式解得t＝＝，所以n＝

答案：

14．解析：(1)光路图如图所示

(2)设光线在AB面的折射角为θ2，折射光线与OD的夹角为C，则n＝

由题意可知，光线在BF面恰好发生全反射sin C＝

由图可知，θ2＋C＝90°

联立以上各式解得n＝

又n＝，

可解得v＝×108 m/s.

答案：(1)见解析图　(2) 　×108 m/s

15．解析：(1)如图所示，设到达池边光线的入射角为i.依题意，水的折射率n＝，光线的折射角θ＝90°.由折射定律有

n sin i＝sin θ　①

由几何关系有sin i＝　②

式中，l＝3.0 m，h是池内水的深度．

联立①②式并代入题给数据得

h＝ m.　③

(2)设此时救生员的眼睛到池边的距离为x.依题意，救生员的视线与竖直方向的夹角为θ′＝45°.

由折射定律有n＝　④

式中，i′是光线在水面的入射角．

设池底点光源A到水面入射点的水平距离为x0，由几何关系得

sin i′＝　⑤

x＋l＝x0＋x′　⑥

式中x′＝2.0 m

联立③④⑤⑥式得x＝(3)m.

答案：(1) m　(2)(3)m
