广西柳州市2017年中考物理真题试题（含解析）

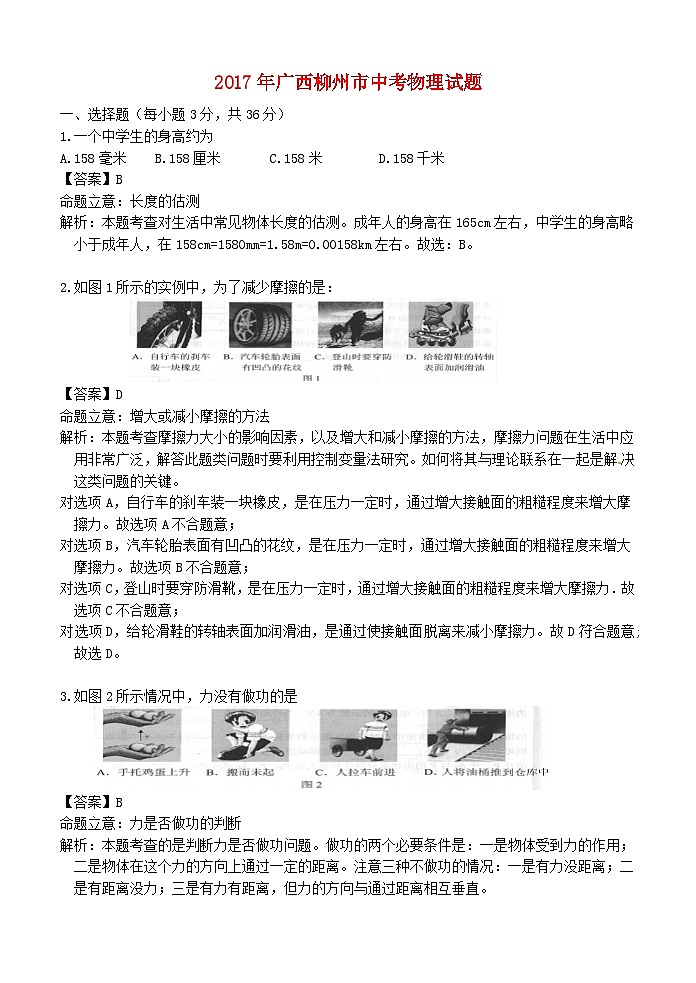

2017年广西柳州市中考物理试题

一、选择题（每小题3分，共36分）

1.一个中学生的身高约为

A.158毫米    B.158厘米       C.158米        D.158千米

【答案】B

命题立意：长度的估测

解析：本题考查对生活中常见物体长度的估测。成年人的身高在165cm左右，中学生的身高略小于成年人，在158cm=1580mm=1.58m=0.00158km左右。故选：B。

2.如图1所示的实例中，为了减少摩擦的是：

【答案】D

命题立意：增大或减小摩擦的方法

解析：本题考查摩擦力大小的影响因素，以及增大和减小摩擦的方法，摩擦力问题在生活中应用非常广泛，解答此题类问题时要利用控制变量法研究。如何将其与理论联系在一起是解决这类问题的关键。

对选项A，自行车的刹车装一块橡皮，是在压力一定时，通过增大接触面的粗糙程度来增大摩擦力。故选项A不合题意；

对选项B，汽车轮胎表面有凹凸的花纹，是在压力一定时，通过增大接触面的粗糙程度来增大摩擦力。故选项B不合题意；

对选项C，登山时要穿防滑靴，是在压力一定时，通过增大接触面的粗糙程度来增大摩擦力．故选项C不合题意；

对选项D，给轮滑鞋的转轴表面加润滑油，是通过使接触面脱离来减小摩擦力。故D符合题意;故选D。

3.如图2所示情况中，力没有做功的是

【答案】B

命题立意：力是否做功的判断

解析：本题考查的是判断力是否做功问题。做功的两个必要条件是：一是物体受到力的作用；二是物体在这个力的方向上通过一定的距离。注意三种不做功的情况：一是有力没距离；二是有距离没力；三是有力有距离，但力的方向与通过距离相互垂直。

对选项A，将鸡蛋从下上举起，人对鸡蛋施加了力，鸡蛋在力的方向上最终通过了距离，所以人对鸡蛋做了功，故选项A不合题意；

对选项B，人用力搬石头但没有搬动，有力，但物体没有通过距离，故没有做功；故选项B符合题意；

对选项C，推着小车前进，对小车有一个力的作用，小车在力的方向上通过了距离，所以推力对小车做了功，故选项C不符合题意；

对选项D，沿着斜面把汽油桶推上车厢，人给油桶一个向上的力，油桶向上移动了距离，人对油桶做功；选项D不符合题意；答案：B

4.如图3所示的用电器中，利用电动机工作的是

【答案】A

命题立意：直流电动机的原理

解析：本题考查电动机的原理、电流的热效应，利用电动机工作的特点是把电能转化为机械能，利用热效应工作的电器特点是把电能主要转化成内能。

对选项A，电风扇核心部件是电动机，工作时主要把电能转化为机械能，是利用通电导体在磁场中受力运动制成的，故选项A正确；

对选项B，电灯工作时，主要把电能转化为内能，使灯丝温度升高达到白炽状态而发光，是利用电流的热效应工作的，故选项B错误；

对选项C、D，电热水壶、电饭锅工作时，都把电能转化为内能，是利用电流的热效应工作的，故选项C、D错误。所以选项A符合题意。故选：A。

5.如图4所示实例中，属于费力杠杆的是

【答案】C

命题立意：杠杆的分类

解析：本题考查的是杠杆的分类。杠杆主要包括以下几种：①省力杠杆，动力臂大于阻力臂；②费力杠杆，动力臂小于阻力臂；③等臂杠杆，动力臂等于阻力臂。

对选项A，铁皮剪刀在使用过程中，动力臂大于阻力臂，是省力杠杆，故选项A错误；

对选项B，手动抽水机在使用过程中，动力臂大于阻力臂，是省力杠杆，故选项B错误；

对选项C，钓鱼竿在使用过程中，动力臂小于阻力臂，是费力杠杆，故选项C正确；

对选项D，开酒瓶的起子在使用过程中，动力臂大于阻力臂，是省力杠杆，故选项D错误；故选：C。

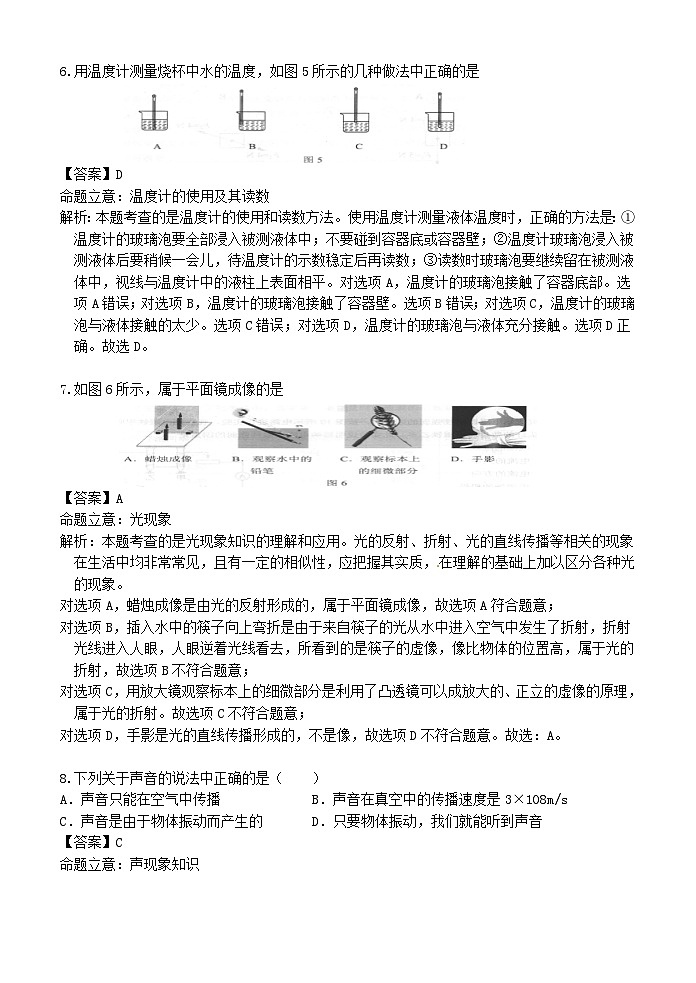

6.用温度计测量烧杯中水的温度，如图5所示的几种做法中正确的是

【答案】D

命题立意：温度计的使用及其读数

解析：本题考查的是温度计的使用和读数方法。使用温度计测量液体温度时，正确的方法是：①温度计的玻璃泡要全部浸入被测液体中；不要碰到容器底或容器壁；②温度计玻璃泡浸入被测液体后要稍候一会儿，待温度计的示数稳定后再读数；③读数时玻璃泡要继续留在被测液体中，视线与温度计中的液柱上表面相平。对选项A，温度计的玻璃泡接触了容器底部。选项A错误；对选项B，温度计的玻璃泡接触了容器壁。选项B错误；对选项C，温度计的玻璃泡与液体接触的太少。选项C错误；对选项D，温度计的玻璃泡与液体充分接触。选项D正确。故选D。

7.如图6所示，属于平面镜成像的是

【答案】A

命题立意：光现象

解析：本题考查的是光现象知识的理解和应用。光的反射、折射、光的直线传播等相关的现象在生活中均非常常见，且有一定的相似性，应把握其实质，在理解的基础上加以区分各种光的现象。

对选项A，蜡烛成像是由光的反射形成的，属于平面镜成像，故选项A符合题意；

对选项B，插入水中的筷子向上弯折是由于来自筷子的光从水中进入空气中发生了折射，折射光线进入人眼，人眼逆着光线看去，所看到的是筷子的虚像，像比物体的位置高，属于光的折射，故选项B不符合题意；

对选项C，用放大镜观察标本上的细微部分是利用了凸透镜可以成放大的、正立的虚像的原理，属于光的折射。故选项C不符合题意；

对选项D，手影是光的直线传播形成的，不是像，故选项D不符合题意。故选：A。

8.下列关于声音的说法中正确的是（　　）

A．声音只能在空气中传播             B．声音在真空中的传播速度是3×108m/s

C．声音是由于物体振动而产生的       D．只要物体振动，我们就能听到声音

【答案】C

命题立意：声现象知识

解析：本题考查的是声音的产生和传播条件。首先，声音是由物体的振动产生的，振动的物体肯定能发出声音，但由于人的听觉范围、响度大小、是否有介质的限制，发出的声音不一定能听得见；其次，声音的传播需要介质，真空不能传声。

对选项A，声音可以在空气、固体和液体中传播。故选项A错误；

对选项B，声音传播需要介质，真空不能传声。故选项B错误；

对选项C，声音是物体振动产生的，一切发声的物体都在振动。故选项C正确；

对选项D，振动的物体能够发声，但物体振动发出的声音我们不一定都能听到，如没有介质，响度太小，振动频率不在人的听觉范围之内。故选项D错误。故选：C。

9.如图6所示的电路中，开关S闭合后，两个灯泡都发光的是

【答案】B

命题立意：电路的分析

解析：本题考查的是对串并联电路的电路的分析判断。判断开关闭合后，两灯是否能同时发光，可以从电源短路和用电器短路来分析：电源短路会造成电源烧坏、用电器不能工作；用电器被短路会造成被短路的用电器不能工作。

对选项A、由图知，开关闭合后，发生电源短路，两盏灯都不能发光，故选项A不符合要求；

对选项B，由图知，开关闭合后，两灯泡并联，两盏灯都能发光，故选项B符合要求；

对选项C，由图知，开关闭合后，左边灯泡L1被短路，只有L2发光，故选项C不符合要求；

对选项D，由图知，开关闭合后，左边灯泡L1被短路，只有L2发光，故选项D不符合要求；故只有选项B说法正确。故选：B。

10.如图8所示的电路中，开关S闭合时，电压表V、V1、V2的示数分别是U、U1、U2，关于它们的关系正确的是

A．U=U1=U2             B．U＞U1+U2

C．U＜U1+U2            D．U=U1+U2

【答案】D

命题立意：串联电路的电压规律

解析：本题考查的是对串联电路电压特点的认识。由电路图可知，两灯串联，电压表V1测L1两端电压，电压表V2测L2两端电压，电压表V测两灯的总电压（电源电压）。串联电路中，总电压等于各部分电路两端电压之和，即U=U1+U2．所以ABC错误，D正确。故选：D

11.各物体的受力情况如图9所示，属于二力平衡的是

【答案】D

命题立意：平衡力的辨别

解析：本题考查的是一对二力平衡分析判断。根据二力平衡的条件进行分析，即大小相等、方向相反、作用在同一条直线上、作用在同一个物体上。

对选项A，由图可知，两个力不是作用在同一物体上，所以不是一对平衡力，故选项A错误；

对选项B，由图可知，两个力不是作用在同一条直线上，所以不是一对平衡力，故选项B错误；

对选项C，由图可知，两个力的大小不相等，所以不是一对平衡力，故选项C错误；

对选项D，由图可知，两个力大小相等、方向相反、作用在同一条直线上、作用在同一个物体上，所以是一对平衡力，故选项D正确。所以选项D符合题意。

12.探究影响电磁铁磁性强弱的因素时，按图10所示电路进行实验，观察到电磁铁甲吸引大头针的数目比电磁铁乙多。此实验说明影响电磁铁磁性强弱的因素是（　　）

A．线圈的匝数            B．电流的大小

C．电流的方向            D．电磁铁的极性

【答案】A

命题立意：电磁铁磁性强弱的因素

解析：探究影响电磁铁磁性强弱因素的实验，主要考查了电磁铁磁性强弱与线圈匝数的关系。由图知，甲、乙两线圈串联，所以通过甲、乙两线圈的电流相等；甲的线圈匝数明显比乙的线圈匝数多，实验观察到电磁铁甲吸引大头针的数目比乙多；所以此实验说明电磁铁的磁性强弱与线圈匝数有关。故选A。

第Ⅱ卷（非选择题，共64分）

二、填空题（每空1分，共16分）

13.5月31日是“世界无烟日”，吸烟危害健康，即使只有很少人吸烟，整个场所也会充满烟味，这说明分子不停地          。物质中的分子既相互吸引，又相互        。

【答案】无规则运动；排斥

命题立意：分子热运动

解析：本题主要考查了扩散现象、以及分子作用力的了解和掌握。首先，由于烟分子做无规则运动，在空气中进行扩散，所以只要有一个人吸烟，整个房间也会充满烟味；其次，分子之间存在相互作用的引力和斥力，既相互吸引又相互排斥，故答案为：无规则运动；排斥。

14.落久水电站位于广西融水县贝江下游，已列入广西域内西江流域柳江控制性防洪工程之一。落久水电站用拦河坝提高水位，被提高了水位的水下泄时，冲击水轮机的叶轮，带动发电机发电。在这个过程中，水的        能转化为水的动能，水的动能转化为         能。

【答案】重力势；电

命题立意：机械能及其转化

解析：本题考查了动能和势能的转化与守恒。高处的水流下来时，水的重力势能减小，动能增加，重力势能转化为动能；冲击水轮机的叶轮，是水的动能转移到叶轮上；水轮机的叶轮带动发电机发电，将叶轮上的机械能转化成电能。故答案为：重力势；电。

15.今年起，柳州本地生产的宝骏E100电动汽车已经提供给市民试驾。电动汽车比汽车对环境污染     （选填“大”或“小”）。电动汽车安装的北斗卫星定位系统是利用          传播信息。

【答案】小；电磁波

命题立意：信息的传递

解析：本题考查的是新能源的利用以及电磁波的利用。首先，电动汽车在行驶过程中的能量转化为电能转化为化学能转化为电能，最终转化为机械能，电动汽车的使用可有效地减少一氧化碳及未燃烧的碳氢化合物、氮的氧化物、含铅化合物、烟尘等的排放，进而减少对空气造成的污染；其次，电动汽车安装卫星定位系统接收和发送信号要靠电磁波传递，所以北斗卫星定位系统是利用电磁波来传递信号的。故答案为：小；电磁波。

16.图11是某种物质熔化时的温度—时间图象，从图象可知，该物质是           （选填“晶体”或“非晶体”）。线段AB表明，该物质在熔化过程中，继续加热，温度          （选填“升高”、“不变”或“降低”）。

【答案】晶体；不变

命题立意：熔化图象

解析：本题考查的是晶体和非晶体的熔化图象。要学会从图象中找出晶体与非晶体有关的信息。从图象上看，AB段是温度不变的，所以该物质有一定的熔点，是晶体；从图象可看出AB段是该物质的熔化过程，晶体在熔化中继续吸热，温度不变；故答案为：晶体；不变。

17.我国家庭电路电压是220V，用电器的开关要安装在           （选填“火线”、“零线”或“地线”）上。如果家用电器或线路着火，              （选填“不可”或“可以”）直接泼水灭火。

【答案】火线；不可

命题立意：电与热、生活用电

解析：本题主要通过生活中的实际考查安全用电规则。家庭电路中，用电器的开关应该接在火线与用电器之间，这样在检修电路时断开开关，切断火线，可防止发生触电事故；家用电器或线路着火时，首先要切断电源，再泼水浇灭，因为生活用水是导体，直接泼水会造成触电事故的发生。故答案为：火线；不可。

18.A砖长、宽、高分别为0.4m、0.2m、0.1m，它的重为160N，A砖的密度ρA=           kg/m3。另一种外形跟A砖一样的B砖，如图12所示，当A砖侧放、B砖立放在水平地面时，A、B砖对地面的压强相等。将A、B砖沿水平方向截去相同的体积后，两砖对地面的压强变化之比△pA:△pB=          。g取10N/kg

【答案】2×103；1：1

命题立意：密度、压强的及其计算

解析：本题考查的是密度的计算以及柱状固体的压强问题。要根据已知条件，灵活选用压强计算式p=F/S 和p=ρgh（适用于实心柱体对支撑面的压强）进行分析解答。

（1）由G=mg可得，A砖的质量为：mA=G/g

=160N/10N/kg=16kg

A砖的体积为：VA=0.4m×0.2m×0.1m=0.008m3，则A砖的密度为：

ρA=mA/VA

=16kg/0.008m3

=2×103kg/m3

（2）当A砖侧放、B砖立方在水平地面时，A、B砖对地面的压强相等，pA=pB，规则固体对水平地面的压强：p=F/S=G/S= mg/S

=ρVg/S=ρShg/S=ρgh

所以      ρAghA=ρBghB

即ρAg×0.2m=ρBg×0.4m

所以ρA/ρB=0.4m/0.2m

=2/1

将A、B砖沿水平方向截去相同的体积，底面积不变，对地面的压力变化是切去的部分，即：

△F=△G=ρV切g

所以，两正方体对地面压强的变化量之比：

△pA：△pB=ρAV切g/SA：ρBV切g/SB

=ρA/SA×SB /ρB

=(2/1)×(0.2m×0.1m)/(0.4m×0.1m

=1：1

故答案为：2×103；1：1。

19.如图13所示,电源电压不变。闭合开关S，当滑动变阻器的滑片P处于R/4时，电压表的示数为4V，当滑动变阻器的滑片P继续向右滑至中点时，电压表示数变化了2V，则电源电压为        V；通过移动滑动变阻器的滑片P，使R0与R的电功率分别达到最大值P0、P，则P0：P=            。

【答案】12V；4:1

命题立意：欧姆定律、电功率

解析：本题考查了欧姆定律、电功率的综合计算。故答案为：

由电路图可知，R0与滑动变阻器R串联，电压表测量滑动变阻器两端的电压；

当滑片在R/4点时，变阻器接入电路的电阻：R1=R/4，且与R0串联，由欧姆定律I=U/R可得，电路中电流：I1=4V/（R/4）=16/R

总电路中：U=I1（R1+ R0）=（R/4+R0）×16/R

U=（4+16R0/R）           ①

当滑片在中点时，变阻器接入电路的电阻：R2=R/2，且与R0串联，由欧姆定律可得，电路中电流：I中=（4V+2V）/（R/2）=12/R

总电路中：U=I中（R2+ R0）=（R/2+R0）×12/R

U=I中（R2+ R0）=（6+12R0/R）           ②

解①②式可得：U=12V

移动滑动变阻器的滑片P，使R0的电功率达到最大值P0，根据I=U/R,P=UI可得：当滑动变阻器接入电阻为零时，R0的电功率达到最大值：P0=U2/R0

移动滑动变阻器的滑片P，使R的电功率达到最大值P，根据I=U/R,P=UI可得：

Pm=UR2/R2=（U-U0）2/R2=[U-UR0/（R0+R2）]2/R2

Pm=U2R2/（R0+R2）2=U2R2/[（R0-R2）2+4R0 R2]

当R0=R2时，使R的电功率有最大值P

P=Pm=U2/4R0

所以：P0:P=U2/R0:U2/4R0=4:1

答案：12V；4:1

20.把边长L=0.5m、密度A=0.6×103kg/m3的正方体A放入底面积为S=1m2的盛水容器中，如图14甲所示。将物块B轻放在A的上面，容器中的水面上升了0.01m，如图14乙所示，则物块B的质量为        kg；在这个过程中，A重力做功的大小为        J。已知ρ水=1.0×103kg/m3，g取10N/kg.

【答案】10；22.5

命题立意：物体的浮沉及功的计算

解析：本题考查的是功的计算、浮力的计算，涉及到重力和密度公式，二力平衡条件及其应用。

（1）将物块B轻放在A的上面，A增大的排开水的体积：

△V排=S△h升=1m2×0.01m=0.01m3

则增大的浮力：△F浮=ρ水g△V排=1×103kg/m3×10N/kg×0.01m3=100N

根据二力平衡可得，物块B的重力：

GB=△F浮=100N

则物块B的质量：mB=GB/g

=100N/10N/kg

=10kg

（2）根据G=mg和ρ=m/V可得，A的重力：

GA=mAg=ρAVAg=0.6×103kg/m3×（0.5m）3×10N/kg=750N

将B放在A的上面时，A浸入水中深度的增加量：

△h浸=△V排/SA

=0.01m3/（0.5m×0.5m）

=0.04m

如图所示，可得△h浸=△h升+d，所以，A下降的高度：

d=△h浸-△h升=0.04m-0.01m=0.03m

根据W=FS可得A重力做功：W=GAh=750N×0.03m=22.5J

故答案为：10；22.5

三、作图、实验与探究题（第21、22小题各2分，第23小题5分，第24小题6分，第25小题9分，共24分）

21.图15所示是静止在水平地面上的足球，请画出足球受力的示意图。

【答案】如答图

命题立意：力的示意图

解析：本题考查了画力的示意图关键是找出确定力的作用点和方向。足球静止在水平地面上，受到了两个力，重力和支持力，这两个力是平衡力，大小相等、方向相反。要牢记足球重力的方向始终是竖直向下的，足球的重心在球心，画一竖直向下的线段，标出箭头，记为G；同时画出足球受到的支持力。如图所示。

22.图16所示，请标出小磁针静止时的N极和磁感线的方向。

【答案】如答图

命题立意：磁场、磁感线及其特点

解析：本题考查了通电螺线管的极性和电流方向的判断。已知电流由右侧流入，根据安培定则：用右手握住螺线管，使四指所指的方向为电流的方向，则大拇指所指的左侧为N极，右侧为S极，外部磁感线由N指向S。故答案为：如答图所示

23.在“测量物体运动的速度”的实验中，小龙和小柳测量小明跑40m的速度。

（1）小龙和小柳用           （填一种测量工具）在室外测出40m的路程。

（2）小柳担任计时员，他用          （填一种测量工具）测量小明跑步的时间，他应站在         处（选填“起点”或“40m”）。

（3）小龙担任发令员，发令后，小明跑完40m路程，小柳计时如图17所示，由图可知，小明跑40m所用的时间为          s。

（4）小明跑40m的速度是        m/s。

【答案】（1）卷尺（2）秒表；40m（3）8（4）5

命题立意：变速运动与平均速度

解析：本题考查的是平均速度的测量工具、原理和计算公式的应用。

（1）因为要测量速度的大小，需要测量出路程和时间，由于测量的路程较大，因此选择卷尺来测量路程，测量时间的工具是秒表；计时如图17所示，由图可知，小明跑40m所用的时间为8s；

（2）测量速度的实验原理是：v=s/t

小明跑完s=40m所用时间为t=8s，所以平均速度:

所以全程的平均速度：v=40m/8s

=5m/s

答案：（1）卷尺（2）秒表；40m（3）8（4）5

24.在“探究凸透镜成像的规律”的实验中：

（1）为了确定凸透镜的焦距，小明让一束平行光经过一透镜，在光屏上得到一个最小、最亮的光斑，如图18所示，可确定出焦距f=        cm（选填“0”、“10”或“20”）。

（2）小明用此透镜做“探究凸透镜成像的规律” 的实验。将蜡烛、凸透镜和光屏放在光具座上。点燃蜡烛，调节凸透镜和光屏的高度，使它们的中心大致在                   。

（3）移动蜡烛距凸透镜30cm处时，在光屏上呈现清晰倒立、缩小的        （选填“实”或“虚”）像，生活中应用该原理制作的光学仪器是               。

（4）当移动蜡烛距凸透镜15cm处时，光屏上会出现的是         （选填“放大”、“缩小”或“等大”）的实像；如果他将蜡烛再靠近凸透镜一些，这时光屏应向       （选填“左”或“右”）移动，以获得清晰的实像。

【答案】（1）10.0；（2）同一高度；（3）实；照相机；（4）放大；右

命题立意：探究凸透镜成像规律

解析：本题考查的是探究凸透镜成像的实验。要熟练掌握成像特点与物距、像距之间的关系及其应用。（1）由图中，平行光线经凸透镜后会聚到一点，说明凸透镜对光线具有会聚作用；光屏上得到的最小、最亮的光斑便是凸透镜的焦点，所以焦距为：

f=20.0cm-10.0cm=10.0cm

（2）蜡烛、凸透镜、光屏，三者在同一条直线上，三者的中心大致在同一高度，像才能呈在光屏的中心；

（3）蜡烛距凸透镜30cm处时，即u＞2f的位置时，在凸透镜另一侧移动光屏，会在光屏上得到一个倒立、缩小的实像，根据这个原理制成了照相机；

（4）当移动蜡烛距凸透镜15cm处时，已知f=10cm，则f＜u＜2f，此时成倒立放大的实像；如果他将蜡烛再靠近凸透镜一些，根据凸透镜成实像时，物近像远像变大，可知，这时光屏应向右移动，以获得清晰的实像。

故答案为：（1）10.0；（2）同一高度；（3）实；照相机；（4）放大；右

25.（1）在“测量小灯泡的电功率”的实验中，小明同学选取了一个标有“2.5v”、额定功率约为1W的小灯泡和必要的实验器材。

①根据电功率P=UI，小明画出实验电路图如图19甲所示，图中①应接入          ，②应接入          。（以上两个空均选填“”或“”）

②连接电路时，开关应该       。闭合开关，移动变阻器滑片的过程中，观察到电流表示数几乎接近最大值时，小灯泡仍然不亮，且电压表无示数，其原因可能是                   。

③经检查电路连接正确后，小明连续进行了3次测量，并把测量的数据和观察到的现象填写在下列表格中，其中第2次测量时电流表的示数如图19乙所示，此时的电流为      A，小灯泡的额定功率为         W。

（2）在我市农网改造中，小柳家从村口通过进户线接入220V的家庭电路。电工师傅想测试小柳的电学知识，他让小柳用电压表、两个标有“220V  550W”、“220V  1100W”的电炉R1、R2以及开关，连接成如图20所示的电路。只闭合S0、S1，电压表示数为214.4V；当闭合S0、S2，断开S1时，电压表示数为210.4V。①上述现象可概括为                      ，用电器两端的电压越低。②造成用电器两端的电压降低的原因是                        。

③当闭合S0、S2，断开S1时，整个家庭电路消耗的电功率为        W。

【答案】（1）；；（2）断开；小灯泡短路；（3）0.48；1.2（2）①用电器功率越大，线路上电阻分压越多；②线路上有电阻的分压；③1052

命题立意：电功率的测量综合实验题

解析：本题考查了电表的使用、注意事项、故障分析、电表读数、求灯泡电功率等，对电表读数时要先确定其量程与分度值，然后再读数，是测量型电功率综合实验题。

（1）①表和用电器串联，是电流表；②表和用电器并联是电压表；

（2）为保护电路，连接电路时，开关应断开；灯泡不亮，电流表示数很大，说明电路有电流，是短路，电压表无示数．则可能与电压表并联的灯泡短路；

（3）由图乙所示电流表可知，其量程为0～0.6A，分度值为0.02A，示数为0.48A，灯泡额定功率根据P=UI可得：

P=2.5V×0.48A=1.2W

（4）如图20所示，家庭电路总电压为220V，①分析前后电压表的读数减小了，原因是用电器与输电线电阻为串联，当用电器功率增大时，由P=UI可知，电压不变，则电流增大了，造成输电线电阻的电压增大，故上述现象可概括为接入的用电器功率越大，线路上电阻分压越多；②线路上有电阻的分压；

③当闭合S0、S2，断开S1时，电压表示数为210.4V

设用电器的额定电阻不变，根据I=U/R,P=UI可得：

R2=U2/P2=（220V）2/1100W=44Ω

整个家庭电路总电流：I2=U2/R2 =210.4V/44Ω=4.78A

整个家庭电路消耗的电功率：P总=U总I总=220V×4.78A=1052W

故答案为：（1）；；（2）断开；小灯泡短路；（3）0.48；1.2（2）①用电器功率越大，线路上电阻分压越多；②线路上有电阻的分压；③1052

四、综合应用题（第26小题6分，第27小题8分，第28小题10分，共24分）

26.太阳能是个巨大的能源，直接利用太阳能不会污染环境，太阳能热水器就是直接利用太阳能的装置。假如太阳能热水器内盛有200kg、25℃的水，在阳光的照射下水温升高到75℃。已知水的比热容c水=4.2×103J/（kg·℃）。

（1）太阳能热水器内水的温度变化了多少摄氏度？

（2）这些水吸收的热量是多少焦耳？

（3）若用干木材来加热这些水升高到相同温度，干木材完全燃烧放出的热量全部被水吸收，则需要多少干木材？（已知干木材的热值为q=1.2×107J/kg）

【答案】（1）50℃；（2）4.2×107J；（3）3.5kg

命题立意：太阳能热水器中的热量计算

解析：本题考查了太阳能热水器使用、吸热公式计算、燃料燃烧放热计算。

（1）太阳能热水器内水的温度变化值：

△t=75℃-25℃=50℃

（2）根据Q吸=cm△t可得，水吸收的热量：

Q吸=cm△t

=4.2×103J/（kg•℃）×200kg×50℃

=4.2×107J

（3）由题知，干木柴完全燃烧放出的热量全部被水吸收，根据Q放=Q吸=mq得，Q放=4.2×107J，需要干木柴的质量：

m′=Q放/q

=4.2×107J/1.2×107J/kg=3.5kg

答：（1）太阳能热水器内水的温度变化了50℃；（2）这些水吸收的热量是4.2×107J；（3）若用干木柴来加热这些水升高到相同温度，干木柴完全燃烧放出的热量全部被水吸收，则需要3.5kg干木柴。

27.小柳买了一台全自动豆浆机，下表是这个豆浆机的主要技术参数。图21甲是豆浆机的主要结构：中间部位是一个带动刀头的电动机，用来将原料进行粉碎打浆；外部是一个金属圆环形状的电热管，用来对液体加热煮沸。图21乙是豆浆机正常工作做一次豆浆的过程中电热管和电动机交替工作时的P—t图象。

（1）豆浆机正常加热时的电流是多少？

（2）豆浆机正常加热时电热管的电阻是多少？

（3）豆浆机正常工作做一次豆浆，总共消耗的电能是多少？

【答案】（1）5.5A；（2）40Ω；（3）6.678×105J

命题立意：欧姆定律、电能和电功率

解析：本题题考查的是电功率公式和欧姆定律、电功公式的综合应用。

（1）根据P=UI可得，豆浆机正常加热时的电流：

I1=P1/U

=1210W/220V

=5.5A

（2）由I=U/R可得，豆浆机正常加热时电热管的电阻：

R1=U/I1

=220V/5.5A

=40Ω

（3）由乙图可知：加热时间t1=9min=540s，电动机工作时间t2=2min=120s，加热消耗的电能：

W1=P1t1=1210W×540s=6.534×105J

电动机工作消耗的电能：

W2=P2t2=120W×120s=1.44×104J

豆浆机正常工作做一次豆浆总共消耗的电能：

W=W1+W2=6.534×105J+1.44×104J=6.678×105J

答：（1）豆浆机正常加热时的电流是5.5A；（2）豆浆机正常加热时电热管的电阻是40Ω；（3）豆浆机正常工作做一次豆浆，总共消耗的电能是6.678×105J。

28．横截面积均为S=1cm2的物体A与塑料B粘合成一个粘合体，全长为L=50cm。粘合体放入水中时漂浮在水面，浸入水中的长度为4L/5，如图22所示。现将浮出水面部分切去，以后每浮出水面一部分，稳定后就把它切掉。已知ρ水=1.0×103kg/m3、ρB=0.4×103kg/m3，g=10N/kg。求：

（1）粘合体未被切前，A底面受到水的压强；

（2）粘合体未被切前的总质量；

（3）第一次切掉后，稳定时浸入水中的长度；

（4）第四次切掉后，稳定时浮出水面部分的长度。

【答案】（1）4×103Pa（2）0.04kg（3）0.36 m（4）0.00256m

命题立意：物体的浮沉条件及其应用

解析：本题主要考查了物体浮沉条件及阿基米德原理和密度公式的应用。根据漂浮时浮力和重力相等列出相应的关系式是解决问题的关键。

（1）粘合体未被切前，粘合体漂浮在水面时，浸入水中的长度为4L/5，可得：

浸入水中的长度：h1=4L/5=4×50cm/5=40cm

根据p=ρ水gh可得,A底面受到水的压强:

p1=1.0×103kg/m3×10N/kg×0.4m

=4×103Pa

（2）粘合体未被切前，粘合体漂浮在水面，浸入水中的长度为4L/5，根据F浮=ρ水gV排可得：

F浮=ρ水g（h1S）

=1.0×103kg/m3×10N/kg×（0.4m×1×10-4 m2）

=0.4N

根据二力平衡有：F浮=G=mg

m=0.4N/10N/kg=0.04kg

（3）当第一次把它露出水面的部分截去后，稳定时浸入水中的长度h1，根据二力平衡有：

F浮=G1，ρ=m/V可得：

ρ水gV排=m剩1g

1.0×103kg/m3×10N/kg×（h1×1×10-4 m2）=（m-m截去1）g

1.0×103kg/m3×10N/kg×（h1×1×10-4 m2）=（0.04-ρB×0.1×10-4）×10N/kg

1.0×103kg/m3×（h1×1×10-4 m2）=（0.04-0.4×103kg/m3×0.1×10-4）

0.1×h1=（0.04-0.004）

h1=0.036/0.1=0.36 m

（4）第一次把它露出水面的部分截去后，稳定时浸入水中的长度h1，稳定时露出水面长度h01；

h1=4L/5-h01

根据二力平衡F浮=G1有：

ρ水gV排=m剩1 g

ρ水g（4L/5-h01）S=（mg-ρBL g/5）S

h01=ρBL/5ρ水

同理可以求得, 第二次把它露出水面的部分截去后，稳定时浸入水中的长度h2，稳定时露出水面长度h02

h02=（ρB/ρ水）2（L/5）

同理可以求得, 第四次把它露出水面的部分截去后，稳定时浸入水中的长度h4，稳定时露出水面长度h04

h04=（ρB/ρ水）4（L/5）

=（0.4×103kg/m3/1×103kg/m3）4（0.5/5）

=0.00256m

答案：（1）4×103Pa（2）0.04kg（3）0.36 m（4）0.00256m
