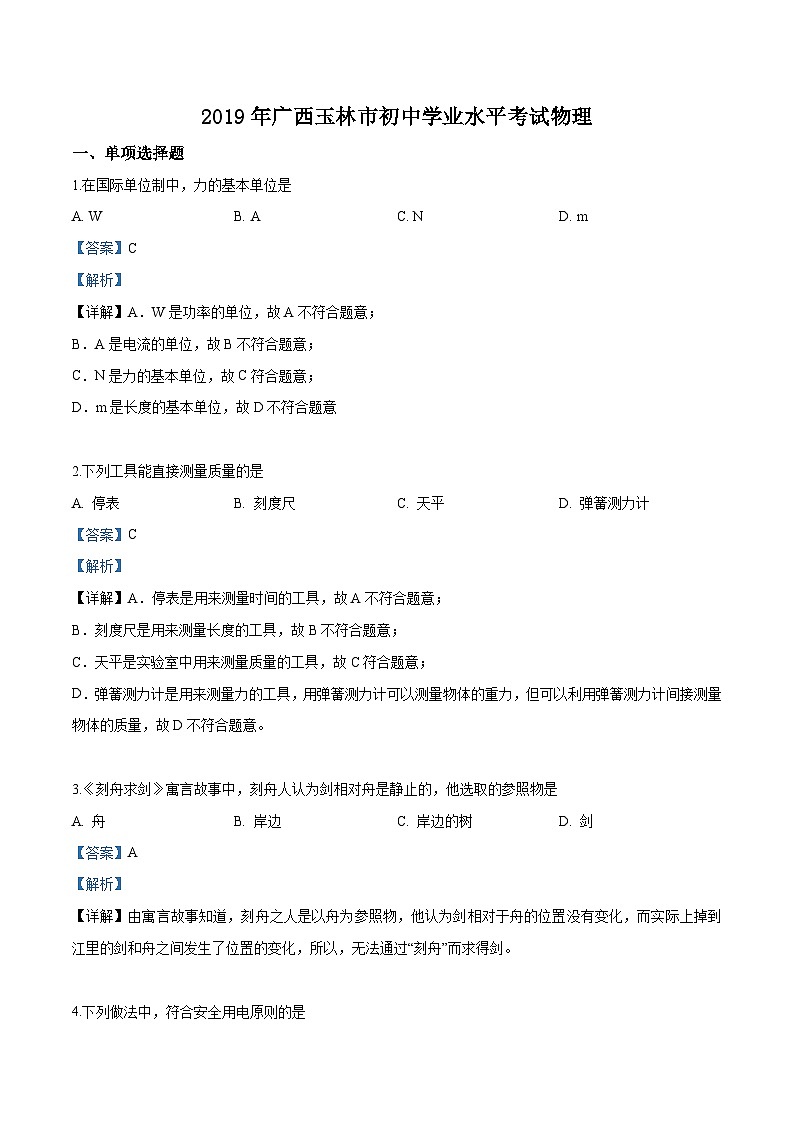

2019年广西玉林市初中学业水平考试物理
一、单项选择题
1.在国际单位制中，力的基本单位是
A. W B. A C. N D. m
【答案】C
【解析】
【详解】A．W是功率的单位，故A不符合题意；
B．A是电流的单位，故B不符合题意；
C．N是力的基本单位，故C符合题意；
D．m是长度的基本单位，故D不符合题意

2.下列工具能直接测量质量的是
A. 停表 B. 刻度尺 C. 天平 D. 弹簧测力计
【答案】C
【解析】
【详解】A．停表是用来测量时间的工具，故A不符合题意；
B．刻度尺是用来测量长度的工具，故B不符合题意；
C．天平是实验室中用来测量质量的工具，故C符合题意；
D．弹簧测力计是用来测量力的工具，用弹簧测力计可以测量物体的重力，但可以利用弹簧测力计间接测量物体的质量，故D不符合题意。

3.《刻舟求剑》寓言故事中，刻舟人认为剑相对舟是静止的，他选取的参照物是
A. 舟 B. 岸边 C. 岸边的树 D. 剑
【答案】A
【解析】
【详解】由寓言故事知道，刻舟之人是以舟为参照物，他认为剑相对于舟的位置没有变化，而实际上掉到江里的剑和舟之间发生了位置的变化，所以，无法通过“刻舟”而求得剑。

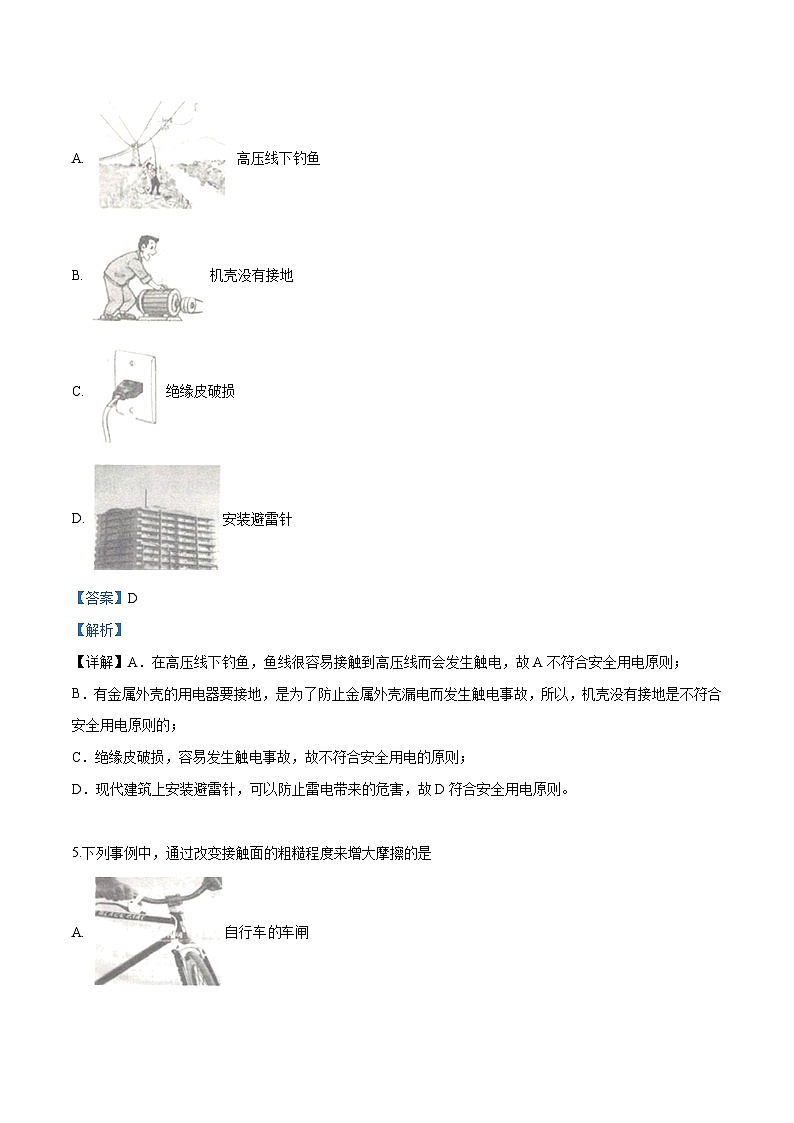

4.下列做法中，符合安全用电原则的是
A. 高压线下钓鱼
B. 机壳没有接地
C. 绝缘皮破损
D. 安装避雷针
【答案】D
【解析】
【详解】A．在高压线下钓鱼，鱼线很容易接触到高压线而会发生触电，故A不符合安全用电原则；
B．有金属外壳的用电器要接地，是为了防止金属外壳漏电而发生触电事故，所以，机壳没有接地是不符合安全用电原则的；
C．绝缘皮破损，容易发生触电事故，故不符合安全用电的原则；
D．现代建筑上安装避雷针，可以防止雷电带来的危害，故D符合安全用电原则。

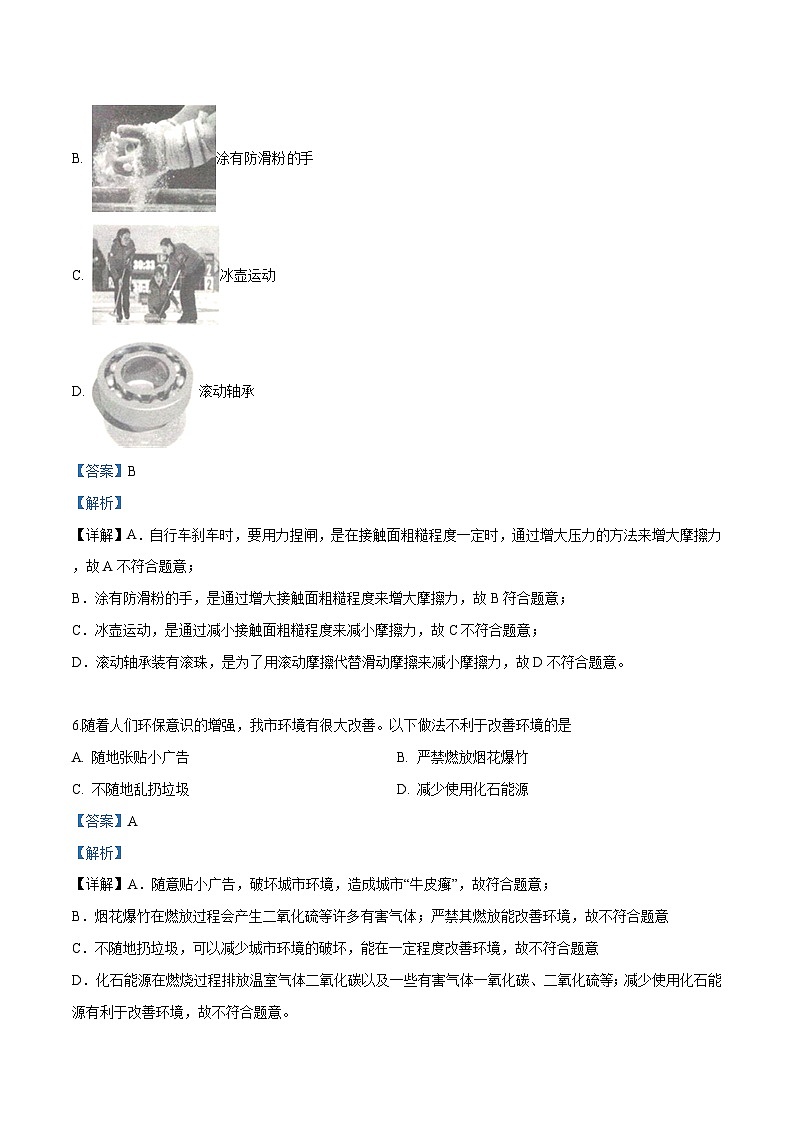

5.下列事例中，通过改变接触面的粗糙程度来增大摩擦的是
A. 自行车车闸
B. 涂有防滑粉手
C. 冰壶运动
D. 滚动轴承
【答案】B
【解析】
【详解】A．自行车刹车时，要用力捏闸，是在接触面粗糙程度一定时，通过增大压力的方法来增大摩擦力，故A不符合题意；
B．涂有防滑粉的手，是通过增大接触面粗糙程度来增大摩擦力，故B符合题意；
C．冰壶运动，是通过减小接触面粗糙程度来减小摩擦力，故C不符合题意；
D．滚动轴承装有滚珠，是为了用滚动摩擦代替滑动摩擦来减小摩擦力，故D不符合题意。

6.随着人们环保意识的增强，我市环境有很大改善。以下做法不利于改善环境的是
A. 随地张贴小广告 B. 严禁燃放烟花爆竹
C. 不随地乱扔垃圾 D. 减少使用化石能源
【答案】A
【解析】
【详解】A．随意贴小广告，破坏城市环境，造成城市“牛皮癣”，故符合题意；
B．烟花爆竹在燃放过程会产生二氧化硫等许多有害气体；严禁其燃放能改善环境，故不符合题意
C．不随地扔垃圾，可以减少城市环境的破坏，能在一定程度改善环境，故不符合题意
D．化石能源在燃烧过程排放温室气体二氧化碳以及一些有害气体一氧化碳、二氧化硫等；减少使用化石能源有利于改善环境，故不符合题意。

7.关于透镜，下列说法正确的是
A. 利用投影仪可以把图片放大
B. 利用望远镜可看见血液中的细胞
C. 照相机可成倒立、放大的虚像
D. 放大镜可成正立、放大的实像
【答案】A
【解析】
【详解】透镜成像的三种情况是：u＞2f，成倒立、缩小的实像，应用于照相机和摄像机；2f＞u＞f，成倒立、放大的实像，应用于幻灯机和投影仪；u＜f，成正立、放大的虚像，应用于放大镜。
A．由上述规律知道，利用投影仪可以成倒立放大的实像，所以，可以把图片放大，故A正确；
B．显微镜结构均由两个凸透镜组成，靠近眼睛的凸透镜叫做目镜，靠近被观察物体的凸透镜叫做物镜，用来看清微小物体的利用显微镜可以看见血液中的细胞，故B错误；
C．由凸透镜成像规律及其应用知道，照相机可成倒立、缩小的实像，故C错误；
D．放大镜可成正立、放大的虚像，故D错误。

8.如图所示，“长征”火箭在加速升空过程中

A. 惯性变大
B. 机械能保持不变
C. 动能增加，重力势能减小
D. 动能增加，重力势能增加
【答案】D
【解析】
【详解】A．物体保持运动状态不变的性质叫惯性，物体的质量不变、惯性不变，火箭在加速升空过程中，质量不会变大，故惯性不会变大，故A错误；
BCD．火箭在加速升空时，火箭质量不变、速度增大，动能增大；火箭的质量不变、高度增加，重力势能增加；因为动能和势能统称为机械能，所以，机械能增加，故只有D正确。

9.超导现象是指某些物质在温度很低时电阻变为零的现象。如果某种超导材料能应用于实际，最适合用来制作
A. 保险丝 B. 输电导线
C. 电炉丝 D. 变阻器的电阻丝
【答案】B
【解析】
【详解】AC．超导现象是电阻为零的现象，所以，所有利用电流热效应工作的电阻都不能用超导体制作，而保险丝、电炉丝都是利用电流热效应工作的，故AC不符合题意；
B．利用超导体的零电阻可以实现远距离输电，节约电能，故B符合题意；
D．滑动变阻器是接入电路电阻线长度越大电阻越大原理工作的，故不符合题意。

10.如图所示，是内燃机工作循环中的某个冲程，它是

A. 吸气冲程
B. 做功冲程
C. 压缩冲程
D. 排气冲程
【答案】B
【解析】
【详解】由图知道，进气门和排气门都是关闭的，且活塞下行，电火花喷出电火花，所以，该冲程是内燃机工作循环中的做功冲程，只有B正确。

11.下列关于电能的说法正确的是
A. 可以通过电流表把电能直接测量出来
B. 电能的单位是“度”，学名叫做千瓦
C. 消耗电能越多的用电器，电功率就越大
D. 消耗电能相同的用电器，产生的热量不一定相同
【答案】D
【解析】
【详解】A．电流表只能测量通过用电器的电流，而电能表是能够测量用电器消耗电能的多少的仪表，故A错误；
B．电能的常用单位是千瓦时，也就是度；千瓦是电功率的常用单位，故B错误；
C．由知道，用电器消耗电能较多，但通电时间不确定时，功率大小则不能确定，故C错误；
D．当电风扇和电烙铁消耗相同的电能时，由于电风扇主要是把电能转化为机械能，所以，产生的热量远小于电烙铁产生的热量，故D正确。

12.光敏电阻的阻值随光照强度的增大而减小。如图所示，闭合开关，逐渐减弱光敏电阻的光照强度，下列说法正确的是

A. 电流表和电压表的示数均变小
B. 电流表和电压表的示数均变大
C. 电流表的示数变小，电压表的示数变大
D. 电流表的示数数大，电压表的示数变小
【答案】C
【解析】
【详解】BD．由电路图知道，光敏电阻R与定值电阻R0 串联，电压表测R两端的电压，电流表测电路中的电流，由于光敏电阻的阻值随光照强度的增大而减小，所以，当逐渐减弱光敏电阻的光照强度时，光敏电阻R的阻值变大，电路的总电阻变大，由知道，电路中的电流变小，即电流表的示数变小，故BD错误；
AC．由U=IR知道，R0 两端的电压变小，由于串联电路中总电压等于各分电压之和，所以，R两端的电压变大，即电压表的示数变大，故A错误、C正确。

13.关于信息的传递，下列说法正确的是
A. 北斗卫星定位系统可提供全天候即时定位服务
B. 5G网络通信主要是利用光导纤维传递信息的
C. 手机话筒的主要作用是把声音信号变成恒定电流
D. 电磁波只能传递声音信号，不能传递图像信号
【答案】A
【解析】
【详解】A．卫星利用电磁波传递信息，我国独立自主建立的北斗卫星定位系统，可提供全天候的及时定位服务，故A正确；
B．5G网络通信主要是利用电磁波传递信息的，故B错误；
C．话筒的作用是把声音信号转换成变化的电流，听筒将电信号转换成声信号；二者的频率相同，故C错误；
D．电磁波作为载波使用时，既可以传递声音信号，也可以能传递图象信号，故D错误。

14.如图所示，是我国首款大型水陆两栖飞机“蛟龙”AG600，下面分析正确的是

A. 飞行时，机翼下表面气流流速大于上表面气流流速
B. 飞行时，机翼下表面气流流速等于上表面气流流速
C. 航行时，速度越大受到水的浮力越大
D. 航行时，受到水的浮力等于它排开的水所受的重力
【答案】D
【解析】
【详解】AB．空气在相同的时间内同时通过机翼的上表面和下表面，由于上表面弯曲，机翼上方气流的路程大，所以，机翼上方的流速大于机翼前方的流速，故AB错误；
C．航行时，速度大，但排开液体的体积和液体的密度都不变，由F浮 =ρ液gV排 知道，受到水的浮力不变，故C错误；
D．由阿基米德原理知道，航行时，受到水的浮力等于它排开的水所受的重力，故D正确。

15.如图所示，通电螺线管上方附近有一点M，小磁针置于螺线管的左侧附近。闭合并关K，下列判断正确的是

A. M点的磁场方向向左
B. 螺线管的左端为S极
C. 小磁针静止后，其N极的指向向左
D. 向右移动滑片P，螺线管的磁场增强
【答案】C
【解析】
【详解】A．由于在磁体的外部，磁感线从N极指向S极，所以， M点的磁场方向向右，故A错误；
B．由安培定则知道，用右手握住螺线管，四指指向电流的方向时，大拇指指向左端，即通电螺线管的左端为N极，故B错误；
C．由于通电螺线管的左端是N极，根据异名磁极相互吸引知道，小磁针的S极应靠近螺线管的左端，则小磁计的N极向左转动，小磁针会逆时针旋转，故小磁针静止时，其N极的指向向左，故C正确；
D．由图知道，当向右移动滑片P时，接入电路的电阻增大，则电流减小，所以，电磁铁的磁性会减弱，故D错误。

二、填空题
16.人站在北京天坛回音壁圆形围墙内说话，声音经过多次_______，可在围墙的任何位置听到。编钟是我国春秋时代的乐器，敲击大小不同的钟能发出不同的_______（选填“音调”、“响度”或“音色”）。
【答案】 (1). 反射 (2). 音调
【解析】
【详解】第一空．回声是声音在传播过程中遇到障碍物被反射回来的现象；站在天坛回音壁的围墙附近说话，声音遇到障碍物会反射回来，声音经过多次反射，所以，可以在围墙的任何位置听到；
第二空．用相同的力度敲击大小不同的钟时，由于编钟的质量不同、体积不同，所以，振动的难易不同，频率则不同，即音调不同。

17.自然界只有两种电荷，人们把用丝绸摩擦过的玻璃棒带的电荷叫做________电荷；验电器是根据同种电荷互相________的原理制成的。
【答案】 (1). 正 (2). 排斥
【解析】
【详解】第一空．自然界只存在两种电荷，即正电荷和负电荷。用丝绸摩擦过的玻璃棒所带的电荷，叫做正电荷。
第二空．验电器工作的原理是由于两个金属箔带上同种电荷后，相互排斥而张开一定角度。

18.在少雨干旱的季节，为了使农作物能正常生长，必要时可利用干冰进行人工降雨。这是由于干冰在________（填物态变化的名称）时迅速________（选填“吸收”或“放出”）热量使周围的气温急剧下降，水蒸气遇冷液化形成小水滴。
【答案】 (1). 升华 (2). 吸收
【解析】
【详解】第一空．物质由固态直接变成气态的过程叫升华，升华吸热；干冰在常温下会迅速变成二氧化碳气体，由固态直接变成气态，属于升华；
第二空．由于干冰升华吸收热量，使周围的气温急剧下降，水蒸气遇冷则液化形成小水滴，即进行人工降雨。

19.过度用手机玩游戏容易使眼睛的晶状体变厚，折光能力变________（选填“强”或“弱”），形成近视眼；为矫正近视眼应佩戴由________透镜片做的眼镜。
【答案】 (1). 强 (2). 凹
【解析】
【详解】第一空．过度用手机玩游戏容易使眼睛的晶状体变厚，折光能力增强，来自远处点的光会聚在视网膜前，而形成近视眼；
第二空．为矫正近视眼，应佩戴发散透镜使光线推迟会聚，由于凹透镜对光线有发散作用，所以，近视眼应该配戴凹透镜，使来自远处点的光会聚在视网膜上。

20.太阳能热水器吸收1.4×107J的能量能把质量为20kg的水从25℃加热到75℃，则水吸收的热量为_______J，热水器的热效率为________.[水的比热容为4.2×103J/（kg℃）]
【答案】 (1). 4.2×106 (2). 30%
【解析】
【详解】第一空．根据题意知道，水吸收的热量是：
Q吸 =cm（t-t0）=4.2×103 J/（kg•℃）×20kg×（75℃-25℃）=4.2×106 J；
第二空．热水器的效率是：


21.已知电风扇线圈的电阻为20Ω，若加在该电风扇的电压为220V，此时通过的电流为1A，则电风扇的电功率为________W，电风扇连续工作10min产生的热量为________J.
【答案】 (1). 220 (2). 1.2×104
【解析】
【详解】第一空．由P=UI知道，电风扇的电功率是：
P=UI=220V×1A=220W；
第二空．由Q=I2 Rt知道，通电10min，电风扇产生的热量是：
Q=I2 Rt=（1A）2 ×20Ω×10×60s=1.2×104J。

三、作图、实验与探究题
22.如图所示，请画出静止放在水平地面上的实心圆球的受力示意图。
（ ）

【答案】
【解析】
【详解】静止放在水平地面上的实心圆球，受到的重力和支持力的作用，处于平衡态，即这两个力是一对平衡力，重力的方向竖直向下，支持力的方向竖直向上，这两个力都作用在小球球心上，注意力的作用线长度相等，如下图所示：


23.如图所示，请大致画出海波熔化前和熔化中温度随时间变化的曲线。
（ ）

【答案】
【解析】
【详解】由于海波是晶体，所以，在熔化前吸热不断升温，线段呈上升趋势；当温度达到熔点时开始熔化，在熔化过程中温度保持不变，是一段水平的线段，如图所示：


24.为了探究“光折射时的特点”，如图所示：

（1）让光束沿AO射入杯中时，光束进入水中后折射光线会向_____________方向偏折；当入射角增大时，折射角___________
（2）当一束光射入杯中时，会在杯底形成光斑。保持入射光束的方向不变，逐渐往杯中加水，观察到杯底的光斑向_____________（选填“左”或“右”）移动。
（3）把一枚硬币放入杯底，看到硬币的位置比它实际的位置要偏____________（选填“高”或“低”）。
【答案】 (1). 法线 (2). 增大 (3). 左 (4). 高
【解析】
【详解】第一空．由光的折射规律知道，光从空气斜射入水中或其他介质中时，折射角小于入射角，即折射光线将向靠近法线方向偏折；
第二空．光从空气斜射入水中或其他介质中时，折射角小于入射角，若入射角增大时，则折射角随之增大。
第三空．若保持入射光束的方向不变，杯中的水增多，则入射点将左移，光路如下：

即当水增多时，液面升高，入射角不变，折射角也不变，而光斑向左移动；
第四空．从硬币发出的漫反射光经水面折射，折射光线远离法线向下偏折，当光线射入人眼，人凭光直线传播的感觉，认为硬币在折射光线的反向延长线上，其实人看到的是硬币的虚像，比实际的位置要高。

25.小明在“测量滑轮组的机械效率”的实验中，利用如图所示的滑轮组进行了4次测量，测得数据如下表所示：
次数
钩码所受重力G/N
钩码提升的高度h/m
拉力
F/N
绳端移动的距离s/m
机械效率
η
1
1.0
0.1
0.8
0.4
31.25%
2
1.0
0.2
08
0.8
31.25%
3
2.0
0.1
1.2
0.4
41.67%
4
2.0
0.1
1.5





（1）根据表中的数据计算得出第4次实验时绳端移动的距离s＝_______m，机械效率η＝________。
（2）通过比较1、3和4三次实验数据得出：同一滑轮组，物重越大，滑轮组的机械效率_______。
（3）在忽略摩擦力和绳重的前提下，通过第1次数据可算出动滑轮的重力为_______N.
（4）以下选项中不影响滑轮组机械效率的因素是（ ）
A.动滑轮的重力 B.绳子与滑轮之间的摩擦 C.物体上升的高度
【答案】 (1). 04 (2). 50.00% (3). 越高（大） (4). 2.2 (5). C
【解析】
【详解】第一空．由图知道，实验中承担物重的绳子是四段，所以，第4次实验中绳子移动的距离是：
s=4h=4×0.1m=0.4m；
第二空．由 知道，第4次实验测得机械效率是：

第三空．比较1、3和4三次实验数据知道，物体提升的高度和绳子移动的距离相同，物体的重力不同，且物体的重力越大，机械效率越高，故得出的结论是：同一滑轮组，物重越大，滑轮组的机械效率高；
第四空．若不考虑绳子与滑轮之间的摩擦，动滑轮和重物由几股绳子承担，则拉力为重物和动滑轮总重的几分之一，即
，
所以，动滑轮的重力是：
G动 =4F-G物 =4×0.8N-1N=2.2N；
第五空．由知道，滑轮组的机械效率跟动滑轮的重、绳重、提起物体的重有关，跟滑轮组的绕法、物体升高的距离等都没有关，所以只有C符合题意。

26.如图所示，图甲是“伏安法测电阻”的实验电路图。

（1）请你根据图甲的电路图，用笔画线代替导线，将图乙中的实物图连接完整。（要求滑动变阻器滑片P向右移动时阻值变大）
（ ）
（2）在连接电路时，开关必须_____________。
（3）闭合开关S后，发现电流表无示数，电压表有示数，则出现的故障可能是_______。
（4）排除故障后，闭合开关S，当滑片P移动到某一个位置时，电流表的示数为0.2A，电压表的示数如图丙所示，其读数为_________V，则待测电阻Rx＝________Ω.
（5）若实验中电流表不慎损坏，现给你一个已知阻值为R0的电阻、一个单刀双掷开关和导线若干，请你用上述器材和原有器材完成图丁的电路图，要求能测量Rx的阻值。
（ ）

【答案】 (1). (2). 断开 (3). Rx断路 (4). 2 (5). 10 (6).
【解析】
【详解】第一空．由电路图电流表、滑动变阻器与电阻串联，滑动变阻器的滑片向右移动时，电流表的示数增大，则滑动变阻器的阻值变小，下面应接右边的接线柱；如图所示：

第二空．为了保护电路，在连接电路时，开关必须断开的；
第三空．电流表无示数，说明电路可能断路；电压表有示数，说明电压表与电源连通，即与电压表并联的支路以外的电路是完好的，所以，故障应是与电压表并联的Rx断路了；
第四空．由图丙知道，电压表的量程是3V，示数是2V，
第五空．由于电压表的示数是2V，电流表的示数为0.2A，由欧姆定律知道，待测电阻是：
，
第六空．由图丁知道，保持滑动变阻器的滑片不动，通过单刀双掷开关，可以先利用电压表测量R0两端的电压，然后由欧姆定律计算电路的电流；再测量R0与Rx两端的电压，由串联电路电压的特点及欧姆定律，即可计算Rx的阻值，故电路连接如下：


四、综合应用题
27.如图所示，质量为2.5t的汽车在平直的公路上匀速行驶，在其前方有一固定的测速仪向汽车发出两次短促的超声波信号，第一次发出信号到接收到信号用时0.6s，第二次发出信号到接收到信号用时0.45，测出汽车的速度为34m/s。已知汽车在公路上匀速行驶时受到的阻力是车重的0.02倍，超声波的速度为340m/s。（g取10N/kg）求：

（1）汽车匀速行驶时受到的牵引力；
（2）汽车匀速行驶10s内牵引力做的功；
（3）测速仪两次发出信号的时间间隔。
【答案】（1）500N；（2）1.7×105J ；（3）1.1s
【解析】
【详解】（1）．由G=mg知道，汽车的重力是：
G=mg=2.5×103 kg×10N/kg=2.5×104 N
汽车受到的阻力是：
F阻=0.02G=0.02×2.5×104 N=500N
由于汽车匀速直线行驶，所以，汽车受到的阻力和牵引力是平衡力，故受到的牵引力是：
F=F阻 =500N；
（2）．汽车10s内行驶的距离是：
s=v车 t=34m/s×10s=340m，
牵引力做功是：
W=Fs=500N×340m=1.7×105 J；
（3）．由 知道，汽车接收到第一次信号时，汽车距测速仪是：

则汽车接收到第二次信号时，汽车距测速仪的距离是：

所以，此汽车在两次信号的间隔过程中行驶是：s′=s1 -s2 =102m-68m=34m；
设测速器发出两次信号时间差为△t，汽车行驶34m共用时间是：

汽车的车速是：

解得测速仪两次发出信号的时间间隔是：
△t=1.1s
答：（1）．汽车匀速行驶时受到的牵引力500N；
（2）．汽车匀速行驶10s内牵引力做的功1.7×105 J；
（3）．测速仪两次发出信号的时间间隔1.1s。

28.如图甲所示，圆柱形物体的底面积为0.01m2，高为0.2m，弹簧测力计的示数为20N，如图乙所示，圆柱形容器上层的横截面积为0.015m3，高为0.1m，下层的底面积为0.02m2，高为0.2m，物体未浸入时液体的深度为0.15m。当物体有一半浸入液体时，弹簧测力计的示数为10N。（g取10N/kg）求：

（1）物体的质量：
（2）液体的密度；
（3）当物体有一半浸入液体中时，液体对容器底部的压强；
（4）若物体继续浸入液体中，液体对容器底部的压强增大到物体有一半浸入液体时压强的1.2倍，此时弹簧测力计的示数。
【答案】（1）2kg；（2）；（3）2×103Pa；（4）4N
【解析】
【详解】（1）．根据题意知道，物体的重力是G=20N，由G=mg知道，物体的质量是：
；
（2）．根据题意知道，物体的体积是：
V=Sh=0.01m2 ×0.2m=2×10-3 m3 ，
由于当物体有一半浸入液体时，弹簧测力计的示数是F′=10N，此时物体受到的浮力是：
F浮 =G-F′=20N-10N=10N，
由F浮 =ρgV排 知道，液体的密度是：
=1.0×103 kg/m3；
（3）．当物体有一半浸入液体中时，假设液面没有升到上层，则液面上升的高度是：

此时液面的深度是：
h1 =h0 +△h=0.15m+0.05m=0.2m，
即此时与下层容器的高度刚好相等，液面没有上升到上层容器，液体对容器底部的压强：
＝2×103Pa；
（4）．当液体对容器底部的压强增大到物体有一半浸入液体时压强的1.2倍时，液体压强是：
，
由p=ρgh知道，此时液体的深度是：
，
液面继续上升的高度是：
，
排开液体增加的体积是：
，
此时排开液体的总体积是：

此时物体受到的浮力是：
，
此时弹簧测力计的示数是：
F″=G-F浮 ′=20N-16N=4N。
答：（1）．物体的质量为2kg；
（2）．液体的密度为1.0×103 kg/m3 ；
（3）．液体对容器底部的压强为2000Pa；
（4）．弹簧测力计的示数为4N。

29.某物理研究小组设计了一个压力报警装置，工作原理如图甲所示。OBA为水平杠杆、OA长100cm，O为支点，OB：BA＝1；4；已知报警器R0的阻值恒为10Ω，压力传感器R固定放置，压力传感器受到的压力F与R的阻值变化的关系如图乙所示。当托盘空载时，闭合开关S，电压表的示数为1V；当托盘所受的压力增大，电压表的示数达到2V时，报警器R0开始发出报警信号。托盘、压杆和杠杆的质量均忽略不计，电压表的量程为0～3V。求：

（1）电源电压；
（2）当报警器开始报警时，压力传感器受到的压力；
（3）当托盘受到的压力为120N时，报警器是否报警：
（4）当电路输出的电功率与电路在安全状态下输出的最大电功率的比值为5：6时，托盘受到的压力。
【答案】（1）4V（2）20N（3）报警（4）150N
【解析】
【详解】（1）．由于当托盘空载时，闭合开关S，电压表的示数为1V，所以，电路中的电流是：

由图乙知道，此时传感器的电阻是R=30Ω，故电源电压是：
U=I1（R0 +R）=0.1A×（10Ω+30Ω）=4V；
（2）．当报警器开始报警时，电路中的电流是：
，
此时传感器的电阻是：
，
由图乙知道，此时传感器受到的压力为20N；
（3）．由杠杠的平衡条件F1 L1 =F2 L2 知道，
F托盘 ×OB=F×OA；
又因为OB：BA=1：4，所以，
OB：OA=1：5，
压力传感器受到的压力是：

由于F=20N开始报警时，而此时F'＞F，所以，报警器报警；
（4）．为了保证电路安全，电路的最大电流和功率分别是：


由于电路输出的电功率与电路在安全状态下输出的最大电功率的比值是： ，所以，

此时，电路的输出功率是：

即 ，
由图乙知道，当压力传感器R''=6Ω时，压力传感器受到的压力为F''=30N；由杠杠平衡条件知道，此时托盘受到的压力是：
。
答：（1）．电源电压为4V；
（2）．当压力达到20N时，压力传感器开始报警；
（3）．会报警；
（4）．此时托盘的压力为150N
