2023年江西省初中名校联盟中考物理二模试卷

这是一份2023年江西省初中名校联盟中考物理二模试卷，共21页。试卷主要包含了填空题，选择题，计算题，实验与探究题等内容，欢迎下载使用。

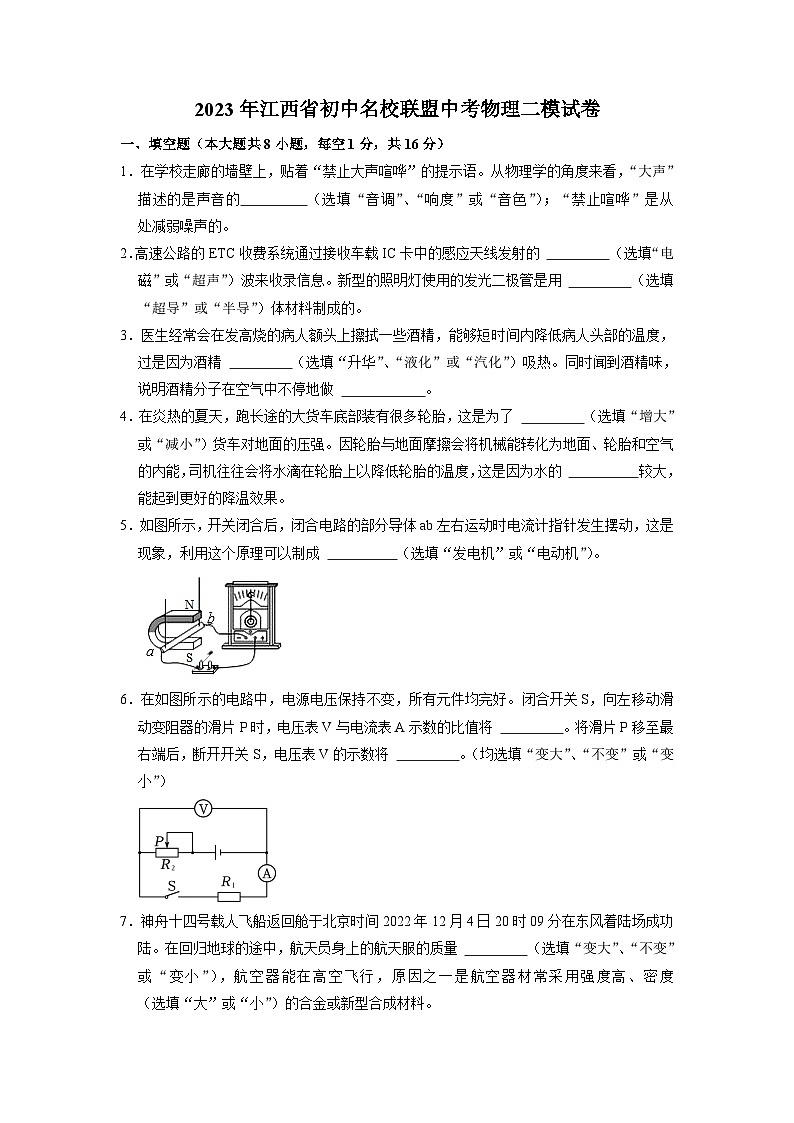

2023年江西省初中名校联盟中考物理二模试卷
一、填空题（本大题共8小题，每空1分，共16分）
1．在学校走廊的墙壁上，贴着“禁止大声喧哗”的提示语。从物理学的角度来看，“大声”描述的是声音的　 　（选填“音调”、“响度”或“音色”）；“禁止喧哗”是从　 　处减弱噪声的。
2．高速公路的ETC收费系统通过接收车载IC卡中的感应天线发射的 　 　（选填“电磁”或“超声”）波来收录信息。新型的照明灯使用的发光二极管是用 　 　（选填“超导”或“半导”）体材料制成的。
3．医生经常会在发高烧的病人额头上擦拭一些酒精，能够短时间内降低病人头部的温度，过是因为酒精 　 　（选填“升华”、“液化”或“汽化”）吸热。同时闻到酒精味，说明酒精分子在空气中不停地做 　 　。
4．在炎热的夏天，跑长途的大货车底部装有很多轮胎，这是为了 　 　（选填“增大”或“减小”）货车对地面的压强。因轮胎与地面摩擦会将机械能转化为地面、轮胎和空气的内能，司机往往会将水滴在轮胎上以降低轮胎的温度，这是因为水的 　 　较大，能起到更好的降温效果。
5．如图所示，开关闭合后，闭合电路的部分导体ab左右运动时电流计指针发生摆动，这是 　 　现象，利用这个原理可以制成 　 　（选填“发电机”或“电动机”）。

6．在如图所示的电路中，电源电压保持不变，所有元件均完好。闭合开关S，向左移动滑动变阻器的滑片P时，电压表V与电流表A示数的比值将 　 　。将滑片P移至最右端后，断开开关S，电压表V的示数将 　 　。（均选填“变大”、“不变”或“变小”）

7．神舟十四号载人飞船返回舱于北京时间2022年12月4日20时09分在东风着陆场成功陆。在回归地球的途中，航天员身上的航天服的质量 　 　（选填“变大”、“不变”或“变小”），航空器能在高空飞行，原因之一是航空器材常采用强度高、密度 　 　（选填“大”或“小”）的合金或新型合成材料。

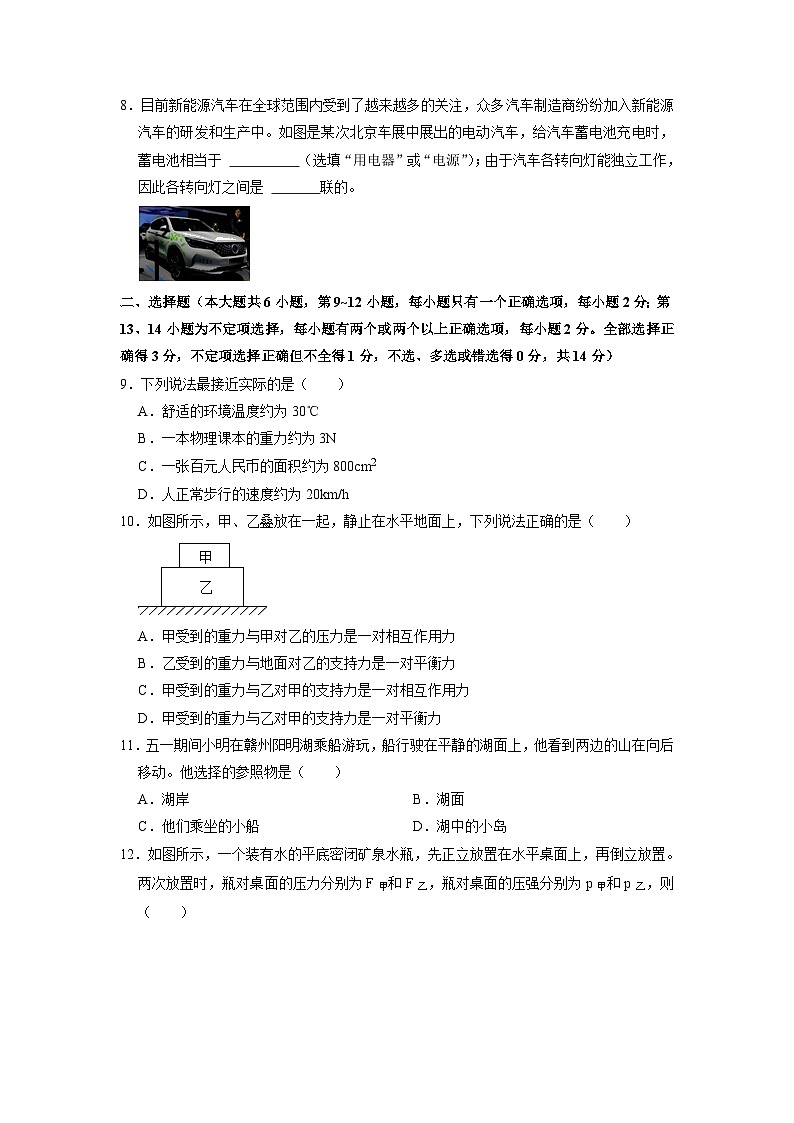

8．目前新能源汽车在全球范围内受到了越来越多的关注，众多汽车制造商纷纷加入新能源汽车的研发和生产中。如图是某次北京车展中展出的电动汽车，给汽车蓄电池充电时，蓄电池相当于 　 　（选填“用电器”或“电源”）；由于汽车各转向灯能独立工作，因此各转向灯之间是 　 　联的。

二、选择题（本大题共6小题，第9~12小题，每小题只有一个正确选项，每小题2分；第13、14小题为不定项选择，每小题有两个或两个以上正确选项，每小题2分。全部选择正确得3分，不定项选择正确但不全得1分，不选、多选或错选得0分，共14分）
9．下列说法最接近实际的是（　　）
A．舒适的环境温度约为30℃
B．一本物理课本的重力约为3N
C．一张百元人民币的面积约为800cm2
D．人正常步行的速度约为20km/h
10．如图所示，甲、乙叠放在一起，静止在水平地面上，下列说法正确的是（　　）

A．甲受到的重力与甲对乙的压力是一对相互作用力
B．乙受到的重力与地面对乙的支持力是一对平衡力
C．甲受到的重力与乙对甲的支持力是一对相互作用力
D．甲受到的重力与乙对甲的支持力是一对平衡力
11．五一期间小明在赣州阳明湖乘船游玩，船行驶在平静的湖面上，他看到两边的山在向后移动。他选择的参照物是（　　）
A．湖岸 B．湖面
C．他们乘坐的小船 D．湖中的小岛

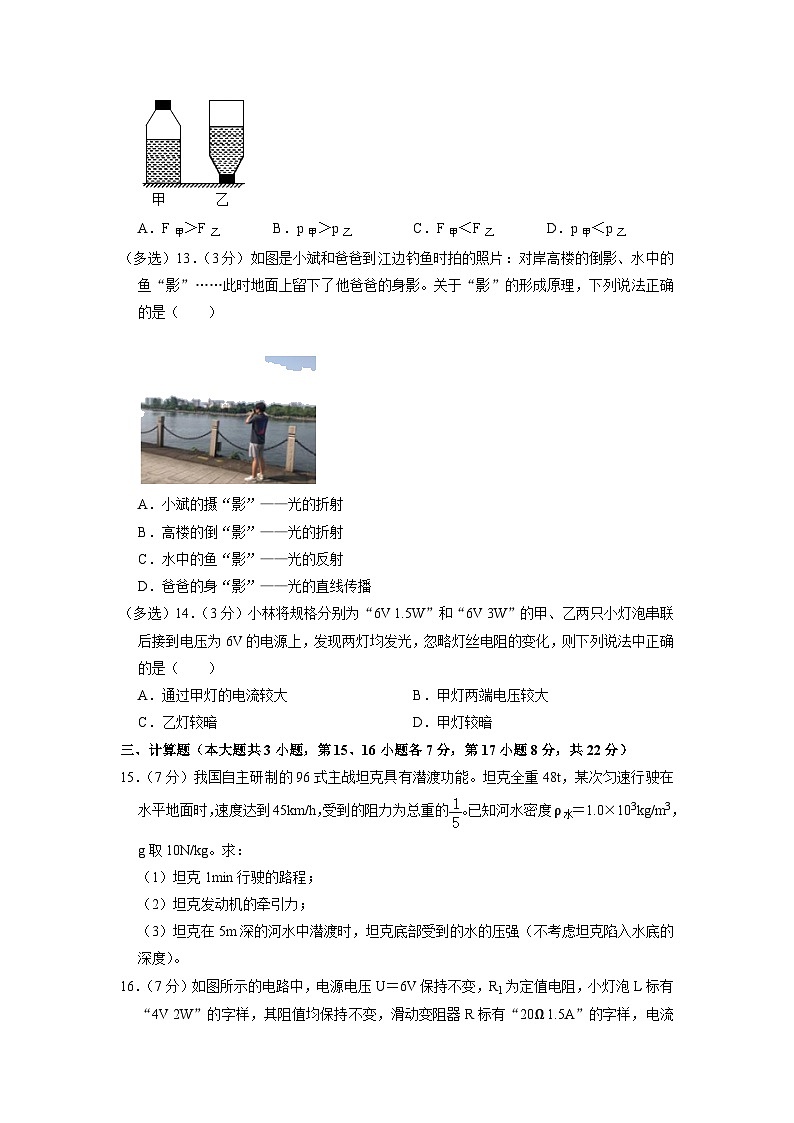

12．如图所示，一个装有水的平底密闭矿泉水瓶，先正立放置在水平桌面上，再倒立放置。两次放置时，瓶对桌面的压力分别为F甲和F乙，瓶对桌面的压强分别为p甲和p乙，则（　　）


A．F甲＞F乙 B．p甲＞p乙 C．F甲＜F乙 D．p甲＜p乙
（多选）13．（3分）如图是小斌和爸爸到江边钓鱼时拍的照片：对岸高楼的倒影、水中的鱼“影”……此时地面上留下了他爸爸的身影。关于“影”的形成原理，下列说法正确的是（　　）


A．小斌的摄“影”——光的折射
B．高楼的倒“影”——光的折射
C．水中的鱼“影”——光的反射
D．爸爸的身“影”——光的直线传播
（多选）14．（3分）小林将规格分别为“6V 1.5W”和“6V 3W”的甲、乙两只小灯泡串联后接到电压为6V的电源上，发现两灯均发光，忽略灯丝电阻的变化，则下列说法中正确的是（　　）
A．通过甲灯的电流较大 B．甲灯两端电压较大
C．乙灯较暗 D．甲灯较暗
三、计算题（本大题共3小题，第15、16小题各7分，第17小题8分，共22分）
15．（7分）我国自主研制的96式主战坦克具有潜渡功能。坦克全重48t，某次匀速行驶在水平地面时，速度达到45km/h，受到的阻力为总重的。已知河水密度ρ水＝1.0×103kg/m3，g取10N/kg。求：
（1）坦克1min行驶的路程；
（2）坦克发动机的牵引力；
（3）坦克在5m深的河水中潜渡时，坦克底部受到的水的压强（不考虑坦克陷入水底的深度）。
16．（7分）如图所示的电路中，电源电压U＝6V保持不变，R1为定值电阻，小灯泡L标有“4V 2W”的字样，其阻值均保持不变，滑动变阻器R标有“20Ω 1.5A”的字样，电流表A的量程为0～0.6A。求：

（1）小灯泡L正常发光时的电阻RL；
（2）当开关S1闭合、S2断开时，电压表的示数为4V，R1工作2分钟消耗的电能；
（3）当开关S1断开、S2闭合时，在电路安全的情况下，小灯泡电功率的变化范围。
17．（8分）如图所示是某品牌新型电热水壶及其铭牌，用这只电热水壶装满20℃的水，电热水壶正常工作时在1标准大气压下将水烧开需要8min。已知水的密度ρ水＝1.0×103kg/m3，水的比热容c水＝4.2×103J/（kg•℃）。
电热水壶铭牌
型号×××
额定电压 220V
额定功率 1000W
容量 1.2L
（1）该电热水壶应该使用两孔插座还是三孔插座？为什么？
（2）该电热水壶的电阻丝的阻值是多大？
（3）把电热水壶中的水烧开，水需要吸收多少热量？
（4）计算该电热水壶的热效率。

四、实验与探究题（本大题共4小题，每小题7分，共28分）
18．（7分）仪器是科学探究的重要工具，测量是物理实验的基本内容。亲爱的同学，请你根据自己掌握的物理知识回答下列问题。

（1）图1中刻度尺的分度值是 　 　，物体的长度为 　 　cm。
（2）图2中秒表的读数为 　 　s；图3中温度计的示数为 　 　℃。
（3）图4中测力计的示数是 　 　N。图5所测的物理量是 　 　，读数为 　 　。
19．（7分）晓斌想用物理实验室的仪器来测量土豆的密度。

（1）晓斌先把天平放在水平桌面上，然后将游码拨到 　 　，此时指针偏向分度标尺中线的右侧，应向 　 　（选填“左”或“右”）调节平衡螺母，使横梁在水平位置平衡。
（2）调好后晓斌将土豆放在左盘，并在右盘加减砝码，并调节游码使天平再次水平平衡，砝码和游码如图1所示，则土豆的质量为 　 　g。
（3）晓斌在烧杯中加入适量水，将土豆放入水中（土豆浸没在水中且水未溢出），在水面处做标记。
（4）取出土豆，用装有90mL水的量筒往烧杯中加水，直到水面达到 　 　处，加完水后量筒中的水位如图3所示，则土豆的密度为 　 　kg/m3。
（5）晓斌用此方法测出的密度与该土豆实际密度相比 　 　（选填“偏大”、“偏小”或“相等”），是因为 　 　。
20．（7分）“探究导体中电流跟电阻的关系”的实验中，实验器材有：电源（6V），电流表、电压表、定值电阻（5Ω、10Ω、20Ω各一个）、开关、滑动变阻器（甲“50Ω 1A”，乙“10Ω 2A”）和导线若干。

（1）根据图甲电路图，用笔画线代替导线将图乙的实物连接完整（要求连线不得交叉）。
（2）连接好电路闭合开关，发现电流表有示数，电压表示数为零，故障原因可能是定值电阻 　 　。
（3）实验中依次接入三个定值电阻，调节滑动变阻器的滑片，保持电压表示数不变，记下电流表的示数，利用描点法得到图丙所示的电流I随电阻R变化的图象。由图象可以得出结论：　 　一定时，导体中的电流跟导体的电阻成 　 　比。
（4）上述实验中，小强用R＝5Ω电阻做完实验后，保持滑动变阻器滑片的位置不变，接着把R换为10Ω的电阻接入电路，闭合开关，他应向 　 　端移动滑动变阻器的滑片，使电压表示数为 　 　V时，读出电流表的示数。
（5）为完成整个实验，应该选取哪种规格的滑动变阻器 　 　（选填“甲”或“乙”）。
21．（7分）为了探究物体的动能大小跟哪些因素有关，同学们设计了如下实验。实验中让钢球从斜面上某个高度由静止沿斜面滚下，在底部与静止在水平面上的木块发生碰撞，木块沿水平方向向右运动直至停止，其中h2＞h1，不考虑空气阻力。

（1）实验中是通过观察 　 　来判断 　 　（选填“钢球”或“木块”）的动能大小的；用来研究超速安全隐患时，我们应选择 　 　两图所示实验来进行比较。
（2）实验中钢球碰撞木块后继续向前运动一段距离，则开始时钢球的重力势能 　 　（选填“＞”、“＜”或“＝”）木块克服摩擦力所做的功。
（3）若完成了图乙操作后，在做图丙所示的实验时，木块滑出了水平木板，如果仅对图丙所示的实验进行改进，下列措施中可行的是 　 　（填写序号）。
A.换质量更大的木块
B.降低钢球开始的高度
C.换质量大于m2的钢球
D.换质量小于m1的钢球
（4）小斌在实际操作的过程中，发现钢球从斜面上滚下时，运动的方向难以控制，有时撞不到木块，有时撞歪了，请你为小明提供一种改进的实验方案：　 　。
（5）小斌还利用图丁来研究动能和势能相互转化，图中两个相同的光滑弧形槽，一个为凸形，一个为凹形，A、B两个相同的钢球分别进入两弧形槽的速度都为v，运动到槽的末端速度也都为v，A小球通过凸形槽的时间为t1，B小球通过凹形槽的时间为t2，则通过时间较长的是小球 　 　（选填“A”或“B”）。

2023年江西省初中名校联盟中考物理二模试卷（参考答案）
一、填空题（本大题共8小题，每空1分，共16分）
1．在学校走廊的墙壁上，贴着“禁止大声喧哗”的提示语。从物理学的角度来看，“大声”描述的是声音的　响度　（选填“音调”、“响度”或“音色”）；“禁止喧哗”是从　声源　处减弱噪声的。
【答案】见试题解答内容
【解答】解：在公共场所禁止大声喧哗，这里的“大声”是指声音的响度大；“禁止喧哗”是从声源处减弱噪声的。
故答案为：响度；声源。
2．高速公路的ETC收费系统通过接收车载IC卡中的感应天线发射的 　电磁　（选填“电磁”或“超声”）波来收录信息。新型的照明灯使用的发光二极管是用 　半导　（选填“超导”或“半导”）体材料制成的。
【答案】电磁；半导。
【解答】解：ETC系统采用的是一种短程无线通信方式，它通过接收车载IC卡中的感应天线发射的电磁波来收录信息；手电筒使用的发光二极管是用半导体材料制成。
故答案为：电磁；半导。
3．医生经常会在发高烧的病人额头上擦拭一些酒精，能够短时间内降低病人头部的温度，过是因为酒精 　汽化　（选填“升华”、“液化”或“汽化”）吸热。同时闻到酒精味，说明酒精分子在空气中不停地做 　无规则运动　。
【答案】汽化；无规则运动。
【解答】解：（1）用酒精擦拭皮肤，感觉擦拭处凉快，这是液态酒精变为气态的过程叫汽化，汽化吸热；
（2）闻到酒精味，说明酒精分子在空气中不停地做无规则运动。
故答案为：汽化；无规则运动。
4．在炎热的夏天，跑长途的大货车底部装有很多轮胎，这是为了 　减小　（选填“增大”或“减小”）货车对地面的压强。因轮胎与地面摩擦会将机械能转化为地面、轮胎和空气的内能，司机往往会将水滴在轮胎上以降低轮胎的温度，这是因为水的 　比热容　较大，能起到更好的降温效果。
【答案】减小；比热容。
【解答】解：在炎热的夏天，跑长途的大货车底部装有很多轮胎，是压力一定时，通过增大受力面积减小对地面的压强；
因轮胎与地面摩擦会将机械能转化为地面、轮胎和空气的内能，司机往往会将水滴在轮胎上以降低轮胎的温度，这是因为水的比热容大，在相同条件下水能带走较多的热量，冷却效果好，从而降低轮胎温度减少安全事故的发生。
故答案为：减小；比热容。
5．如图所示，开关闭合后，闭合电路的部分导体ab左右运动时电流计指针发生摆动，这是 　电磁感应　现象，利用这个原理可以制成 　发电机　（选填“发电机”或“电动机”）。

【答案】见试题解答内容
【解答】解：闭合电路的部分导体ab左右运动时，导体ab在磁场中切割磁感线运动，所以导体中有感应电流，电流计指针左右摆动，这种现象是电磁感应现象；利用这个原理可以制成发电机。
故答案为：电磁感应；发电机。
6．在如图所示的电路中，电源电压保持不变，所有元件均完好。闭合开关S，向左移动滑动变阻器的滑片P时，电压表V与电流表A示数的比值将 　不变　。将滑片P移至最右端后，断开开关S，电压表V的示数将 　变大　。（均选填“变大”、“不变”或“变小”）

【答案】不变；变大
【解答】解：
（1）由图知，闭合开关S时，R1与R2串联，电压表测定值电阻R1的电压，电流表测电路的电流；
向左移动滑片时，由欧姆定律可知，电压表V与电流表A示数的比值等于R1的阻值，故该比值不变；
（2）将变阻器的滑片P移至最右端后，变阻器连入电路的电阻最大，电压表测量R1两端的电压；断开开关S，电压表测电源电压，根据串联电路的电压规律可知，电压表V的示数变大。
故答案为：不变；变大。
7．神舟十四号载人飞船返回舱于北京时间2022年12月4日20时09分在东风着陆场成功陆。在回归地球的途中，航天员身上的航天服的质量 　不变　（选填“变大”、“不变”或“变小”），航空器能在高空飞行，原因之一是航空器材常采用强度高、密度 　小　（选填“大”或“小”）的合金或新型合成材料。
【答案】不变；小。
【解答】解：因为物体的质量不随物体所处地理位置的变化而变化，所以在回归地球的途中，航天员身上的航天服的质量不变；
由ρ＝可知，在相同体积的情况下，物质的密度越小，质量就越小，需要的升力越小，所以航空器能在高空飞行，原因之一是航空器材常采用强度高，密度小的合金或新型合成材料。
故答案为：不变；小。
8．目前新能源汽车在全球范围内受到了越来越多的关注，众多汽车制造商纷纷加入新能源汽车的研发和生产中。如图是某次北京车展中展出的电动汽车，给汽车蓄电池充电时，蓄电池相当于 　用电器　（选填“用电器”或“电源”）；由于汽车各转向灯能独立工作，因此各转向灯之间是 　并　联的。

【答案】用电器；并。
【解答】解：给汽车蓄电池充电时，蓄电池消耗电能，所以相当于用电器；
汽车各转向灯能独立工作，互不影响，因此转向灯是并联的。
故答案为：用电器；并。
二、选择题（本大题共6小题，第9~12小题，每小题只有一个正确选项，每小题2分；第13、14小题为不定项选择，每小题有两个或两个以上正确选项，每小题2分。全部选择正确得3分，不定项选择正确但不全得1分，不选、多选或错选得0分，共14分）
9．下列说法最接近实际的是（　　）
A．舒适的环境温度约为30℃
B．一本物理课本的重力约为3N
C．一张百元人民币的面积约为800cm2
D．人正常步行的速度约为20km/h
【答案】B
【解答】解：A、舒适的环境温度约为23℃，故A错误；
B、一本物理课本的质量约300g＝0.3kg，其重力约为G＝mg＝0.3kg×10N/kg＝3N，故B正确；
C、一张百元人民币的面积约为110cm2，故C错误；
D、人正常步行的速度约为1.1m/s≈4km/h，故D错误。
故选：B。
10．如图所示，甲、乙叠放在一起，静止在水平地面上，下列说法正确的是（　　）

A．甲受到的重力与甲对乙的压力是一对相互作用力
B．乙受到的重力与地面对乙的支持力是一对平衡力
C．甲受到的重力与乙对甲的支持力是一对相互作用力
D．甲受到的重力与乙对甲的支持力是一对平衡力
【答案】D
【解答】解：A、甲受到的重力与甲对乙的压力这两个力大小相等、方向相同，所以不是一对相互作用力，故A错误；
B、地面对乙的支持力等于甲乙的重力之和，不等于乙的重力，所以这两个力大小不相等，不是一对平衡力，故B错误；
CD、甲受到的重力与乙对甲的支持力是作用在同一物体上的两个力，大小相等，方向相反，是一对平衡力，故C错误，D正确。
故选D。
11．五一期间小明在赣州阳明湖乘船游玩，船行驶在平静的湖面上，他看到两边的山在向后移动。他选择的参照物是（　　）
A．湖岸 B．湖面
C．他们乘坐的小船 D．湖中的小岛
【答案】C
【解答】解：船在水面上行驶时，船和两边的山的位置发生变化，以他们乘坐的小船为参照物，两边的山是运动的；湖岸、湖面和湖中的小岛相对于两边的山，位置都没有发生变化。
故选：C。
12．如图所示，一个装有水的平底密闭矿泉水瓶，先正立放置在水平桌面上，再倒立放置。两次放置时，瓶对桌面的压力分别为F甲和F乙，瓶对桌面的压强分别为p甲和p乙，则（　　）


A．F甲＞F乙 B．p甲＞p乙 C．F甲＜F乙 D．p甲＜p乙
【答案】D
【解答】解：AC、水瓶放在水平桌面上，它对桌面的压力等于水瓶的重力，即F＝G，正立和倒立时，水瓶的重力不变，压力大小也不变，即F甲＝F乙，故A、C错误；
BD、由公式可知，在压力F一定时，受力面积S越小，压强p越大，水瓶倒立时桌面的受力面积更小，压强更大，即p甲＜p乙，故B错误、D正确。
故选：D。
（多选）13．（3分）如图是小斌和爸爸到江边钓鱼时拍的照片：对岸高楼的倒影、水中的鱼“影”……此时地面上留下了他爸爸的身影。关于“影”的形成原理，下列说法正确的是（　　）


A．小斌的摄“影”——光的折射
B．高楼的倒“影”——光的折射
C．水中的鱼“影”——光的反射
D．爸爸的身“影”——光的直线传播
【答案】AD
【解答】解：A、小斌的摄“影”——光的折射，照相机原理，故A正确；
B、高楼的倒“影”，平面镜成像——光的反射，故B错误；
C、水中的鱼“影”——光的折射，故C错误；
D、爸爸的身“影”——光的直线传播，故D正确。
故选：AD。
（多选）14．（3分）小林将规格分别为“6V 1.5W”和“6V 3W”的甲、乙两只小灯泡串联后接到电压为6V的电源上，发现两灯均发光，忽略灯丝电阻的变化，则下列说法中正确的是（　　）
A．通过甲灯的电流较大 B．甲灯两端电压较大
C．乙灯较暗 D．甲灯较暗
【答案】BC
【解答】解：
由灯泡的铭牌可知，两灯泡的额定电压相等，甲的额定功率小于乙的额定功率，
由P＝可知，甲灯泡的电阻较大，乙灯泡的电阻较小，
A、两灯泡串联后接到6V的电源上时，串联电路中各处的电流相等，所以通过两灯电流相等，故A错误；
B、由U＝IR可知，甲灯泡的电阻较大，甲灯两端电压大，故B正确；
C、小灯泡的亮暗程度是由灯泡的实际功率决定的，由P＝I2R可知，甲灯泡的实际功率较大，甲灯泡较亮，乙灯泡较暗，故C正确，D错误。
故选：BC。
三、计算题（本大题共3小题，第15、16小题各7分，第17小题8分，共22分）
15．（7分）我国自主研制的96式主战坦克具有潜渡功能。坦克全重48t，某次匀速行驶在水平地面时，速度达到45km/h，受到的阻力为总重的。已知河水密度ρ水＝1.0×103kg/m3，g取10N/kg。求：
（1）坦克1min行驶的路程；
（2）坦克发动机的牵引力；
（3）坦克在5m深的河水中潜渡时，坦克底部受到的水的压强（不考虑坦克陷入水底的深度）。
【答案】（1）坦克1min行驶的路程为750m；
（2）坦克发动机的牵引力为9.6×104N；
（3）坦克在5m深的河水中潜渡时，坦克底部受到的水的压强为5×104Pa。
【解答】解：（1）根据速度公式得，坦克1min行驶的路程为：
s＝vt＝45km/h×h＝0.75km＝750m；
（2）匀速行驶在水平地面时，坦克发动机的牵引力等于其受到的阻力，坦克发动机的牵引力为：
F牵＝f＝G＝mg＝×48×103kg×10N/kg＝9.6×104N；
（3）坦克在5m深的河水潜渡时，坦克底部受到的水的压强为：
p＝ρ水gh＝1.0×103kg/m3×10N/kg×5m＝5×104Pa。
答：（1）坦克1min行驶的路程为750m；
（2）坦克发动机的牵引力为9.6×104N；
（3）坦克在5m深的河水中潜渡时，坦克底部受到的水的压强为5×104Pa。
16．（7分）如图所示的电路中，电源电压U＝6V保持不变，R1为定值电阻，小灯泡L标有“4V 2W”的字样，其阻值均保持不变，滑动变阻器R标有“20Ω 1.5A”的字样，电流表A的量程为0～0.6A。求：

（1）小灯泡L正常发光时的电阻RL；
（2）当开关S1闭合、S2断开时，电压表的示数为4V，R1工作2分钟消耗的电能；
（3）当开关S1断开、S2闭合时，在电路安全的情况下，小灯泡电功率的变化范围。
【答案】（1）小灯泡L的电阻RL为8Ω；
（2）当开关S1闭合S2断开时，电压表的示数为4V，R1工作2分钟消耗的电能是120J；
（3）当开关S1断开S2闭合时，在电路安全的情况下，小灯泡电功率的变化范围是0.34W～2W。
【解答】解：（1）由题可知，灯泡L上标有“4V 2W”的字样，
灯泡电阻RL＝＝＝8Ω；
（2）闭合S1，断开S2时，分析可知L与R1串联，电压表测量的是小灯泡两端的电压：UL＝4V，
根据串联电路的电压特点，电阻R1两端的电压：UR1＝U﹣UL＝6V﹣4V＝2V，
流过R1的电流：IR1＝IL＝＝＝0.5A，
R1工作2分钟消耗的电能：W＝UR1IR1t＝2V×0.5A×2×60s＝120J；
（3）闭合S2，断开S1，滑动变阻器R与小灯泡L串联，
小灯泡的额定电流：IL额＝＝＝0.5A，
滑动变阻器允许通过的最大电流为1A，电流表允许通过的最大电流为0.6A，小灯泡允许通过的最大电流为0.5A，
此时电路允许通过的最大电流：I最大＝0.5A，
小灯泡的最大功率：P最大＝PL额＝2W，
当滑动变阻器阻值最大时，串联电路的总电阻：R总＝R+RL＝8Ω+20Ω＝28Ω，
此时通过小灯泡的最小电流：I最小＝＝≈0.21A，
小灯泡的最小功率：P最小＝I最小2RL＝（0.21A）2×8Ω≈0.35W，
小灯泡电功率的变化范围：0.34W～2W。
答：（1）小灯泡L的电阻RL为8Ω；
（2）当开关S1闭合S2断开时，电压表的示数为4V，R1工作2分钟消耗的电能是120J；
（3）当开关S1断开S2闭合时，在电路安全的情况下，小灯泡电功率的变化范围是0.34W～2W。
17．（8分）如图所示是某品牌新型电热水壶及其铭牌，用这只电热水壶装满20℃的水，电热水壶正常工作时在1标准大气压下将水烧开需要8min。已知水的密度ρ水＝1.0×103kg/m3，水的比热容c水＝4.2×103J/（kg•℃）。
电热水壶铭牌
型号×××
额定电压 220V
额定功率 1000W
容量 1.2L
（1）该电热水壶应该使用两孔插座还是三孔插座？为什么？
（2）该电热水壶的电阻丝的阻值是多大？
（3）把电热水壶中的水烧开，水需要吸收多少热量？
（4）计算该电热水壶的热效率。

【答案】（1）该电热水壶应该使用三孔插座，这是因为当其外壳漏电时，能防止发生触电事故；
（2）该电热水壶的电阻丝的阻值是48.4Ω；
（3）把电热水壶中的水烧开，水需要吸收的热量为4.032×105J；
（4）计算该电热水壶的热效率为84%。
【解答】解：（1）该电热水壶应该使用三孔插座，这是因为当其外壳漏电时，能防止发生触电事故；
（2）由P＝可知，该电热水壶的电阻丝的阻值：R＝＝＝48.4Ω；
（3）水壶装满水时水的体积V＝1.2L＝1.2dm3＝1.2×10﹣3m3，
由ρ＝可得，水的质量：m＝ρ水V＝1.0×103kg/m3×1.2×10﹣3m3＝1.2kg，
在1标准大气压下水的沸点为100℃，
则水需要吸收的热量：Q吸＝c水m（t﹣t0）＝4.2×103J/（kg•℃）×1.2kg×（100℃﹣20℃）＝4.032×105J；
（4）电热水壶正常工作时将水烧开需要8min消耗的电能：W＝Pt′＝1000W×8×60s＝4.8×105J，
则该电热水壶的热效率：η＝×100%＝×100%＝84%。
答：（1）该电热水壶应该使用三孔插座，这是因为当其外壳漏电时，能防止发生触电事故；
（2）该电热水壶的电阻丝的阻值是48.4Ω；
（3）把电热水壶中的水烧开，水需要吸收的热量为4.032×105J；
（4）计算该电热水壶的热效率为84%。
四、实验与探究题（本大题共4小题，每小题7分，共28分）
18．（7分）仪器是科学探究的重要工具，测量是物理实验的基本内容。亲爱的同学，请你根据自己掌握的物理知识回答下列问题。

（1）图1中刻度尺的分度值是 　1mm　，物体的长度为 　2.30　cm。
（2）图2中秒表的读数为 　277.5　s；图3中温度计的示数为 　26　℃。
（3）图4中测力计的示数是 　2.4　N。图5所测的物理量是 　压强　，读数为 　0.9MPa　。
【答案】（1）1mm；2.30；（2）277.5；26；（3）2.4；压强；0.9MPa。
【解答】解：（1）图1中，刻度尺上1cm之间有10个小格，一个小格是1mm，即刻度尺的分度值为1mm；起始端从0刻度线开始，读出末端刻度值，就是物体的长度2.30cm；
（2）图2中，秒表小盘的分度值是0.5min，指针在4min和5min之间，偏过中线；大盘的分度值是0.1s，而大盘指针在37.5s，因此秒表读数为4min37.5s，即277.5s；
温度计20﹣30℃之间有10个小格，所以一个小格代表的温度是1℃，即此温度计的分度值为1℃，从下往上温度计示数逐渐增大，故应使零上，则读数为26℃；
（3）弹簧测力计上1N之间有5个小格，所以一个小格代表0.2N，即此弹簧测力计的分度值为0.2N，弹簧测力计的指针在2N下2小格处，示数为2.4N；
图5中单位是MPa，表示的兆帕，是压强的单位，故表示压强这个物理量；0.5﹣1之间10小格，则每一小格代表0.05MPa，则读数为0.9MPa；
故答案为：（1）1mm；2.30；（2）277.5；26；（3）2.4；压强；0.9MPa。
19．（7分）晓斌想用物理实验室的仪器来测量土豆的密度。

（1）晓斌先把天平放在水平桌面上，然后将游码拨到 　零刻线处　，此时指针偏向分度标尺中线的右侧，应向 　左　（选填“左”或“右”）调节平衡螺母，使横梁在水平位置平衡。
（2）调好后晓斌将土豆放在左盘，并在右盘加减砝码，并调节游码使天平再次水平平衡，砝码和游码如图1所示，则土豆的质量为 　77　g。
（3）晓斌在烧杯中加入适量水，将土豆放入水中（土豆浸没在水中且水未溢出），在水面处做标记。
（4）取出土豆，用装有90mL水的量筒往烧杯中加水，直到水面达到 　标记　处，加完水后量筒中的水位如图3所示，则土豆的密度为 　1.1×103　kg/m3。
（5）晓斌用此方法测出的密度与该土豆实际密度相比 　偏小　（选填“偏大”、“偏小”或“相等”），是因为 　取出土豆时要带出一定数量的水，再加水达到标记处时，加水的体积偏大，则土豆的测量体积偏大　。
【答案】（1）零刻线处；左；（2）77；（4）标记；1.1×103；（5）偏小；取出土豆时要带出一定数量的水，再加水达到标记处时，加水的体积偏大，则土豆的测量体积偏大。
【解答】解：（1）晓斌先把天平放在水平桌面上，然后将游码拨到零刻线处，此时指针偏向分度标尺中线的右侧，应向左调节平衡螺母，使横梁在水平位置平衡；
（2）由图甲可知，砝码的质量是75g，称量标尺的分度值是0.2g，所以游码对应的刻度值是2g，所以土豆的质量 m＝75g+2g＝77g；
（4）取出土豆，用装有90mL水的量筒往烧杯中加水，直到水面达到标记处，由图丙知，向烧杯中加水的体积V＝90mL﹣20mL＝70mL＝70cm3，
土豆的密度＝1.1×103kg/m3；
（5）取出土豆时要带出一定数量的水，再加水达到标记处时，加水的体积偏大，则土豆的测量体积偏大，由密度公式可知，土豆的密度的测量值偏小。
故答案为：（1）零刻线处；左；（2）77；（4）标记；1.1×103；（5）偏小；取出土豆时要带出一定数量的水，再加水达到标记处时，加水的体积偏大，则土豆的测量体积偏大。
20．（7分）“探究导体中电流跟电阻的关系”的实验中，实验器材有：电源（6V），电流表、电压表、定值电阻（5Ω、10Ω、20Ω各一个）、开关、滑动变阻器（甲“50Ω 1A”，乙“10Ω 2A”）和导线若干。

（1）根据图甲电路图，用笔画线代替导线将图乙的实物连接完整（要求连线不得交叉）。
（2）连接好电路闭合开关，发现电流表有示数，电压表示数为零，故障原因可能是定值电阻 　短路　。
（3）实验中依次接入三个定值电阻，调节滑动变阻器的滑片，保持电压表示数不变，记下电流表的示数，利用描点法得到图丙所示的电流I随电阻R变化的图象。由图象可以得出结论：　电压　一定时，导体中的电流跟导体的电阻成 　反　比。
（4）上述实验中，小强用R＝5Ω电阻做完实验后，保持滑动变阻器滑片的位置不变，接着把R换为10Ω的电阻接入电路，闭合开关，他应向 　A　端移动滑动变阻器的滑片，使电压表示数为 　2　V时，读出电流表的示数。
（5）为完成整个实验，应该选取哪种规格的滑动变阻器 　甲　（选填“甲”或“乙”）。
【答案】（1）见解析；（2）短路；（3）电压；反；（4）A；2；（5）甲。
【解答】解：（1）变阻器按一上一下接入电路中与电阻串联，由图丙知，电阻两端的电压始终保持：
UV＝IR＝0.1A×20Ω＝﹣﹣﹣﹣＝0.4A×5Ω＝2V﹣﹣﹣﹣﹣①，故电压表选用小量程与电阻并联，如下所示：

（2）闭合电路后发现小灯泡不亮，电流表有示数，则电路未断路，电压表示数为零，灯泡两端无电压，则可能是灯泡短路；
（3）由①可知，电流与电阻之积为一定值，故可以得出结论：电压一定时，导体中的电流跟电阻成反比；
（4）根据串联分压原理可知，将定值电阻由5Ω改接成10Ω的电阻，电阻增大，其分得的电压增大；探究电流与电阻的实验中应控制电压不变，即应保持电阻两端的电压2V不变，根据串联电路电压的规律可知应增大滑动变阻器分得的电压，由分压原理，应增大滑动变阻器连入电路中的电阻，所以滑片应向左端移动，使电压表的示数为2V，读出电流表的示数；
（5）根据串联电路电压的规律，变阻器分得的电压：U滑＝6V﹣2V＝4V，
变阻器分得的电压为电压表示数的 ＝2倍，根据分压原理，当接入20Ω电阻时，变阻器连入电路中的电阻为：R滑＝2×20Ω＝40Ω，故为了完成整个实验，应该选取最大阻值至少40Ω的滑动变阻器，故甲符合题意。
故答案为：（1）见解析；（2）短路；（3）电压；反；（4）A；2；（5）甲。
21．（7分）为了探究物体的动能大小跟哪些因素有关，同学们设计了如下实验。实验中让钢球从斜面上某个高度由静止沿斜面滚下，在底部与静止在水平面上的木块发生碰撞，木块沿水平方向向右运动直至停止，其中h2＞h1，不考虑空气阻力。

（1）实验中是通过观察 　木块移动的距离　来判断 　钢球　（选填“钢球”或“木块”）的动能大小的；用来研究超速安全隐患时，我们应选择 　甲、乙　两图所示实验来进行比较。
（2）实验中钢球碰撞木块后继续向前运动一段距离，则开始时钢球的重力势能 　＞　（选填“＞”、“＜”或“＝”）木块克服摩擦力所做的功。
（3）若完成了图乙操作后，在做图丙所示的实验时，木块滑出了水平木板，如果仅对图丙所示的实验进行改进，下列措施中可行的是 　D　（填写序号）。
A.换质量更大的木块
B.降低钢球开始的高度
C.换质量大于m2的钢球
D.换质量小于m1的钢球
（4）小斌在实际操作的过程中，发现钢球从斜面上滚下时，运动的方向难以控制，有时撞不到木块，有时撞歪了，请你为小明提供一种改进的实验方案：　将斜面换成斜槽　。
（5）小斌还利用图丁来研究动能和势能相互转化，图中两个相同的光滑弧形槽，一个为凸形，一个为凹形，A、B两个相同的钢球分别进入两弧形槽的速度都为v，运动到槽的末端速度也都为v，A小球通过凸形槽的时间为t1，B小球通过凹形槽的时间为t2，则通过时间较长的是小球 　A　（选填“A”或“B”）。
【答案】（1）木块移动的距离；钢球；甲、乙；（2）＞；（3）D；（4）将斜面换成斜槽；（5）A。
【解答】解：（1）物体动能的大小无法直接测量，所以通过钢球对木块做功的多少来体现钢球动能的多少，即通过木块被推动的距离来判断钢球动能的大小，所用方法为转换法；
超速是指汽车的质量一定，速度越大，动能越大，所以应选择质量相等、速度不同的小球进行实验，据此可知应甲、乙两图进行比较；
（2）钢球滚下时，钢球的重力势能转化为钢球的动能，钢球碰撞后继续运动，钢球的一部分动能转化为木块的动能，木块运动过程中，动能转化为内能，所以钢球的动能大于木块克服摩擦力所做的功，钢球的动能是由钢球的重力势能转化而来的，故大于木块的动能；
（3）若完成了图乙操作后，在做图丙所示的实验时，木块滑出了水平木板，说明钢球的动能太大，此时不能改变钢球的速度，所以可以适当降低钢球的质量，故选：D；
（4）钢球撞击木块后，钢球偏离了原来的轨道，说明钢球在撞击木块时偏离了原来的运动方向，要让钢球不偏离原来的轨道，可以让钢球在凹形槽中运动；
（5）在凸形滑道运动的物体，在运动到最高点的过程中，要将动能转化为重力势能，运动速度小于初速度；在下落过程中不计滑道的摩擦，机械能守恒，重力势能再全部转化为动能，速度等于初速度；
在凹形滑道运动的物体，在运动到最低点的过程中，要将重力势能转化为动能，运动速度大于初速度；在下落过程中不计滑道的摩擦，机械能守恒，动能再全部转化为重力势能，速度等于初速度；
因此在凸形滑道运动物体的平均速度小于在凹形滑道运动物体的平均速度，由t＝可知，通过时间较长的是小球A。
故答案为：（1）木块移动的距离；钢球；甲、乙；（2）＞；（3）D；（4）将斜面换成斜槽；（5）A。
