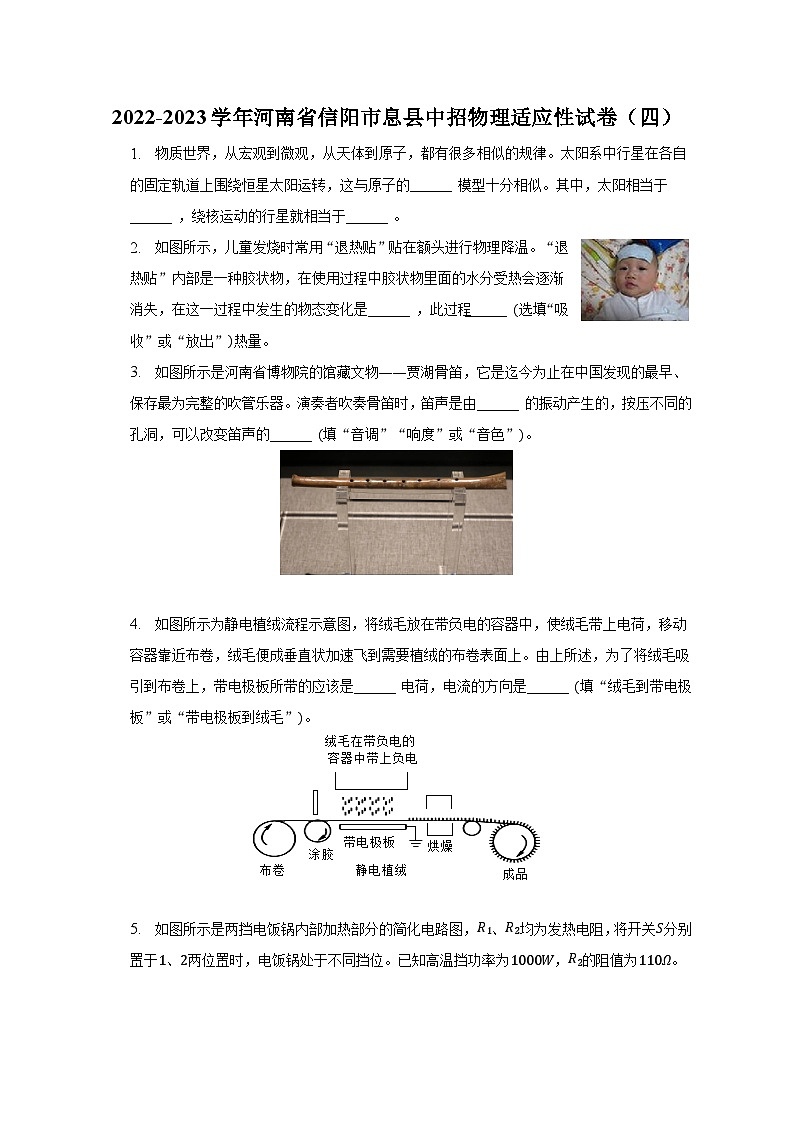

2022-2023学年河南省信阳市息县中招物理适应性试卷（四）

这是一份2022-2023学年河南省信阳市息县中招物理适应性试卷（四），共19页。试卷主要包含了86×103kg/m3等内容，欢迎下载使用。
2022-2023学年河南省信阳市息县中招物理适应性试卷（四）1.  物质世界，从宏观到微观，从天体到原子，都有很多相似的规律。太阳系中行星在各自的固定轨道上围绕恒星太阳运转，这与原子的______ 模型十分相似。其中，太阳相当于______ ，绕核运动的行星就相当于______ 。2.  如图所示，儿童发烧时常用“退热贴”贴在额头进行物理降温。“退热贴”内部是一种胶状物，在使用过程中胶状物里面的水分受热会逐渐消失，在这一过程中发生的物态变化是______ ，此过程______ 选填“吸收”或“放出”热量。3.  如图所示是河南省博物院的馆藏文物贾湖骨笛，它是迄今为止在中国发现的最早、保存最为完整的吹管乐器。演奏者吹奏骨笛时，笛声是由______ 的振动产生的，按压不同的孔洞，可以改变笛声的______ 填“音调”“响度”或“音色”。
4.  如图所示为静电植绒流程示意图，将绒毛放在带负电的容器中，使绒毛带上电荷，移动容器靠近布卷，绒毛便成垂直状加速飞到需要植绒的布卷表面上。由上所述，为了将绒毛吸引到布卷上，带电极板所带的应该是______ 电荷，电流的方向是______ 填“绒毛到带电极板”或“带电极板到绒毛”。

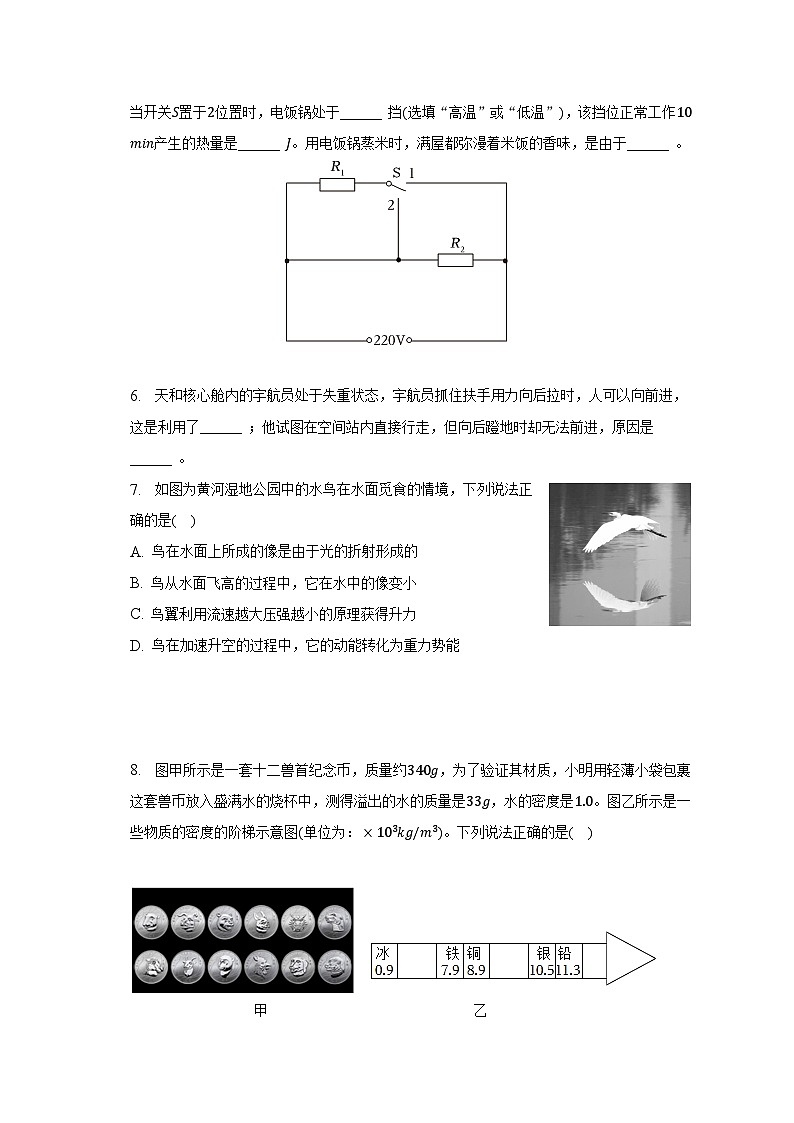

5.  如图所示是两挡电饭锅内部加热部分的简化电路图，、均为发热电阻，将开关分别置于、两位置时，电饭锅处于不同挡位。已知高温挡功率为，的阻值为。当开关置于位置时，电饭锅处于______ 挡选填“高温”或“低温”，该挡位正常工作产生的热量是______ 。用电饭锅蒸米时，满屋都弥漫着米饭的香味，是由于______ 。
6.  天和核心舱内的宇航员处于失重状态，宇航员抓住扶手用力向后拉时，人可以向前进，这是利用了______ ；他试图在空间站内直接行走，但向后蹬地时却无法前进，原因是______ 。7.  如图为黄河湿地公园中的水鸟在水面觅食的情境，下列说法正确的是(    )A. 鸟在水面上所成的像是由于光的折射形成的
B. 鸟从水面飞高的过程中，它在水中的像变小
C. 鸟翼利用流速越大压强越小的原理获得升力
D. 鸟在加速升空的过程中，它的动能转化为重力势能

 8.  图甲所示是一套十二兽首纪念币，质量约，为了验证其材质，小明用轻薄小袋包裹这套兽币放入盛满水的烧杯中，测得溢出的水的质量是，水的密度是。图乙所示是一些物质的密度的阶梯示意图单位为：。下列说法正确的是(    )

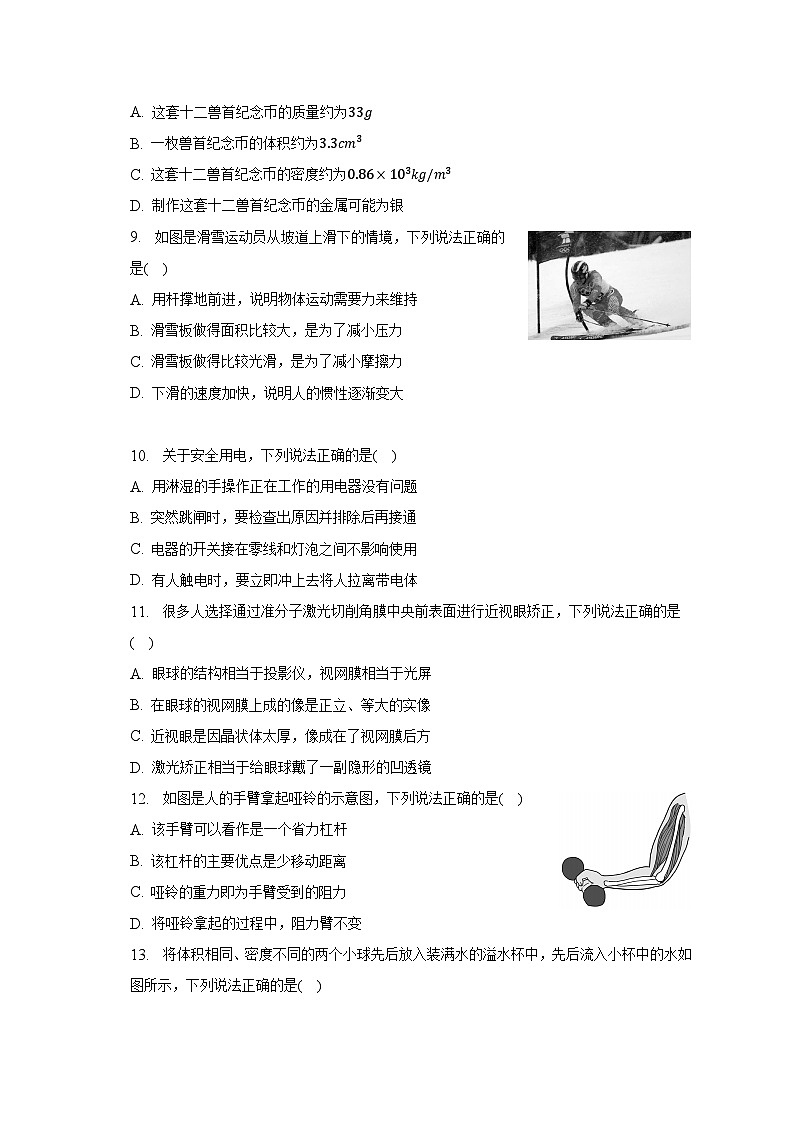

 A. 这套十二兽首纪念币的质量约为
B. 一枚兽首纪念币的体积约为
C. 这套十二兽首纪念币的密度约为
D. 制作这套十二兽首纪念币的金属可能为银9.  如图是滑雪运动员从坡道上滑下的情境，下列说法正确的是(    )A. 用杆撑地前进，说明物体运动需要力来维持
B. 滑雪板做得面积比较大，是为了减小压力
C. 滑雪板做得比较光滑，是为了减小摩擦力
D. 下滑的速度加快，说明人的惯性逐渐变大
 10.  关于安全用电，下列说法正确的是(    )A. 用淋湿的手操作正在工作的用电器没有问题
B. 突然跳闸时，要检查出原因并排除后再接通
C. 电器的开关接在零线和灯泡之间不影响使用
D. 有人触电时，要立即冲上去将人拉离带电体11.  很多人选择通过准分子激光切削角膜中央前表面进行近视眼矫正，下列说法正确的是(    )A. 眼球的结构相当于投影仪，视网膜相当于光屏
B. 在眼球的视网膜上成的像是正立、等大的实像
C. 近视眼是因晶状体太厚，像成在了视网膜后方
D. 激光矫正相当于给眼球戴了一副隐形的凹透镜12.  如图是人的手臂拿起哑铃的示意图，下列说法正确的是(    )A. 该手臂可以看作是一个省力杠杆
B. 该杠杆的主要优点是少移动距离
C. 哑铃的重力即为手臂受到的阻力
D. 将哑铃拿起的过程中，阻力臂不变13.  将体积相同、密度不同的两个小球先后放入装满水的溢水杯中，先后流入小杯中的水如图所示，下列说法正确的是(    )
A. 甲中的小球质量较小 B. 甲中的小球密度较小
C. 甲中的小球受到的浮力较大 D. 甲杯对水平桌面的压强较大14.  下列关于能源、信息、材料的说法正确的是(    )A. 电能可以由自然界中的各种能源转化而来，不需要节约
B. 祝融号火星探测器太阳能电池板是用超导体材料制成的
C. 祝融号火星探测器成功着陆后自动采样，并利用电磁波向地面实验室传回数据
D. 太阳翼利用太阳能给探测器提供能量，太阳能是由太阳内部发生核裂变产生的15.  “潭清疑水浅，荷动知鱼散。”请在图中作出能解释“潭清疑水浅”的光路图。
 16.  如图所示，人用手竖直向下压一个固定在水平木板上的弹簧，请画出弹簧对木板的压力的示意图。
 17.  如图甲所示是探究海波熔化时温度变化特点的实验装置。取适量海波碾碎后放入试管，插进温度计，试管放进装有水的烧杯中，用酒精灯对烧杯加热，实验数据记录在表中。 时间温度将海波碾碎、采用水浴法加热的好处是______ 。
根据实验数据在图乙中描点，再用平滑的曲线连接，绘出海波温度随时间变化的图像。
由图像可以看出海波熔化过程中吸收热量，温度______ 。
18.  如图所示是探究液体压强与哪些因素有关的实验，除图杯中装的是浓盐水外，其余杯中装的都是水。

实验前小明将形管液面调至相平，把压强计的探头放入水中，发现形管左右两侧液面没有出现高度差。请你判断，器材出现的问题可能是______ 。
两幅图中、两点的压强分别为、，则 ______ 填“”“”或“”，你判断的依据是______ ，可以得到的初步结论是：水的内部压强与______ 有关。
做两次实验，是为了探究液体内部压强大小跟液体的______ 是否有关。
比较三幅图，你还可以得出的结论是______ 。19.  以下是小明和小杰在探究并联电路中电流的特点时的实验过程。
提出问题：并联电路中干路电流与各支路电流的关系？
猜想：干路中电流等于各支路电流之和。
进行实验：设计电路图如图甲所示，用三个电流表同时测量、、三点的电流，并连接图乙中的器材。

小明和小杰电路连接时有一根导线连错了，请在这根导线上打“”，然后画出正确的连接位置。
小明在测量处电流时，闭合开关前，发现电流表的指针位置如图丙所示，原因是______ ；纠正该错误后，闭合开关，发现电流表的指针位置仍如图丙所示，原因是______ 。
排除故障后，小明和小杰分别进行实验，记录的数据如下：
小明的实验数据记录 小杰的实验数据记录 电流第次第次第次第次从实验数据可以写出并联电路中干路电流与各支路电流的关系表达式：______ 。
小杰根据他的实验数据还断定“并联电路各支路的电流一定相等”，你认为他的结论是______ 填“正确”或“不正确”的，得出此结论的原因可能是______ 。
分别指出小明、小杰的实验设计各有哪些可改进的地方？
小明：______ 。
小杰：______ 。20.  如图所示是郑东新区运行的无人驾驶智慧公交车“小宇”，它配置的摄像头、激光雷达、毫米波雷达可以大大提高驾驶的安全性。假设“小宇”的部分参数如表所示，回答下列问题。取 空车质量最大行驶速度满载量人电动机输出功率最大续航里程轮胎与地面总接触面积“小宇”利用______ 进行信息传递，做出避障、变道等综合反应。用来驱动车辆前进的电动机的工作原理是______ 。
“小宇”在空车状态下对地面的压强是多大？
“小宇”以的速度行驶，此过程中牵引力做了多少功？若这些能量全部由效率为的四冲程汽油机提供，则需要消耗汽油的质量是多少？21.  某同学在研究性学习活动中，查到了一种由半导体材料做成的热敏电阻的阻值随温度变化的曲线如图甲所示，并设计了如图乙所示的温度自动控制装置。已知电磁继电器的线圈电阻为，左侧控制电路的电源电压为，当继电器线圈中的电流大于或等于时，继电器的衔铁被吸下，右侧发热电路就断开。发热电路电源电压，发热电阻。

此温度自动控制装置能将温度最高控制在多少摄氏度？
发热电路工作时，电路中的功率为多大？
若想提高自动控制装置的设定温度，可以怎么做？
答案和解析 1.【答案】核式结构  原子核  电子 【解析】解：原子核式结构模型理论认为，原子的结构与太阳系十分相似，位于原子中心的原子核相当于太阳，电子相当于绕太阳运行的行星。
故答案为：核式结构；原子核；电子。
卢瑟福提出的核式结构模型为：原子是由位于原子中心的原子核，及核外绕核转动的一定数目的电子组成的；而原子核是由带正电的质子和不带电的中子组成的。
本题考查原子的核式结构模型与太阳系的相似之处，为考查的热点问题，应熟练掌握。
 2.【答案】汽化  吸收 【解析】解：退热贴内部是一种呈固态的胶状物，在使用过程中胶状物里面的水分受热由液态变为气态逐渐消失，其物态变化是汽化，汽化过程吸收热量。
故答案为：汽化；吸收。
汽化是由液态变为气态的过程，汽化过程吸收热量。
掌握固态、液态、气态之间的六种物态变化的名称和吸热和放热情况，并能解释生活中的问题是解答的关键。
 3.【答案】空气柱  音调 【解析】解：骨笛发出的声音，是由笛子内部空气柱振动产生的；
用手指按住不同的孔，改变了里面空气柱振动的长度，从而改变频率，改变声音的音调。
故答案为：空气柱；音调。
声音是由物体的振动产生的，骨笛声产生的声音是由内部的空气柱振动产生的，音调是指声音的高低，其大小和发声体的振动频率有关。
本题考查了声音的产生以及音调的相关知识，属于声学中比较基础的内容，相对比较简单。
 4.【答案】正  带电极板到绒毛 【解析】解：将绒毛放在带负电的容器中，绒毛会带上负电荷，由异种电荷相互吸引可知，为了将绒毛吸引到布卷上，带电极板所带的应该是正电荷；
植绒过程中，绒毛上的负电荷移动到带电极板上，所以电流的方向是带电极板到绒毛。
故答案为：正；带电极板到绒毛。
电荷间的相互作用规律：同种电荷相互排斥，异种电荷相互吸引。
物理学中规定，正电荷定向移动的方向规定为电流的方向。
本题考查了学生对静电植绒原理的认识，体现了物理和生活的联系，注重了应用物理知识解决实际问题的能力。
 5.【答案】低温    分子在不停地做无规则运动 【解析】解：由图可知，当开关置于时，、并联，当开关置于时，只有工作；
根据并联电路电阻特点可知，当开关置于时，只有工作，电路中的总电阻较大，由可知，电路中的总功率较小，电饭锅处于低温挡；
低温挡的电功率：，
该挡位正常工作产生的热量：；
用电饭锅蒸米时，满屋都弥漫着米饭的香味，是由于香气分子在不停地做无规则运动。
故答案为：低温；；分子在不停地做无规则运动。
由图可知，当开关置于时，、并联，当开关置于时，只有工作；根据并联电路的电阻特点和可知低温挡的电路连接；
根据求出低温挡的功率，根据求出低温挡正常工作产生的热量；
组成物质的分子在不停地做无规则运动。
本题考查分子热运动、电功率公式以及焦耳定律的应用，能正确分析电饭锅不同挡位的电路连接是解题的关键。
 6.【答案】力的作用是相互的  在空间站内处于失重状态，对地无压力，无摩擦力 【解析】解：宇航员抓住扶手用力向后拉时，故扶手对人产生一个向前的拉力，这样人可以向前进，利用了力的作用是相互的；宇航员在空间站内处于悬浮状态，故与地面不接触，故无法产生摩擦力。
故答案为：力的作用是相互的；在空间站内处于失重状态，对地无压力，无摩擦力。
力是物体对物体的作用，故力的作用是相互的；
当一个物体在另一个物体表面上运动或有运动趋势时，在两个物体的接触面上会产生一种阻碍物体相对运动的力，这种力叫做摩擦力。摩擦力产生的条件：两个物体接触并产生挤压，接触面粗糙，有相对运动或相对运动趋势。
本题考查力的作用是相互的以及摩擦力产生的条件，属于基础知识的应用，需要会分析应用。
 7.【答案】 【解析】解：、鸟在水面上所成的像属于平面镜成像，是由于光的反射形成的，故A错误；
B、鸟从水面飞高的过程中，鸟到平面镜的距离变大，它在水中的像大小不变，故B错误；
C、鸟翼呈“上凸下平”的形状，利用“流速越大压强越小”的原理获得升力，故C正确；
D、鸟在加速升空的过程中，动能增大、重力势能增大，是自身的生物能转化为动能和重力势能，故D错误。
故选：。
水面类似于平面镜，由于光的反射，形成虚像。
平面镜成像中像和物等大。
在流体中，流速越大的位置，压强越小。
动能的大小与物体的质量、速度有关；重力势能的大小与物体的质量、高度有关，动能和势能统称为机械能。
本题考查了平面镜成像原理和特点、流体压强与流速的关系、动能和势能的转化等知识，难度不大。
 8.【答案】 【解析】解：、由题知，这套十二兽首纪念币的质量约为，故A错误。
B、由可得，这套兽币放入盛满水的烧杯中溢出水的体积：，
则一枚兽首纪念币的体积约为：，故B错误。
C、这套兽币的体积：，
则纪念币的密度：。
对照乙图可知，制作这套十二兽首纪念币的金属可能为银，故C错误、D正确。
故选：。
根据题干内容判断；
已知这套兽币放入盛满水的烧杯中溢出水的质量、水的密度，可求溢出水的体积，这套纪念币的体积等于溢出水的体积，据此可求一枚兽首纪念币的体积；
知道纪念币的质量和体积，根据求出纪念币的密度，然后与乙图中的物质密度比较做出判断。
本题考查了学生对密度公式的灵活应用，是一道中档题，计算时注意单位统一，知道纪念币的体积等于溢出水的体积是本题的关键。
 9.【答案】 【解析】解：、用杆撑地前进，说明力可以改变物体的运动状态，物体的运动不需要力来维持，故A错误；
B、滑雪板做得面积比较大，是在压力一定时，通过增大受力面积，减小对雪地的压强，故B错误；
C、滑雪板底面做得很光滑，这是在压力一定时，减小接触面的粗糙程度，可减小摩擦力，故C正确；
D、运动员下滑过程中他的质量不变，所以具有的惯性大小不变，故D错误。
故选：。
力是改变物体运动状态的原因；
减小压强的方法：在压力一定时，增大受力面积；在受力面积一定时，减小压力；
减小摩擦力的方法：在接触面粗糙程度一定时，减小压力；在压力一定时，减小接触面的粗糙程度；使接触面脱离；用滚动摩擦代替滑动摩擦；
惯性是物体保持原来运动状态不变的性质，惯性只与质量大小有关，与物体是否运动、是否受力无关。
本题考查了摩擦力大小的影响因素、对惯性的理解、减小压强的方法、力与运动的关系等，是一道综合性较强的题目，但总体难度不大。
 10.【答案】 【解析】解：、生活中的水是导体，用淋湿的手操作正在工作的用电器容易发生触电事故，故A错误；
B、突然跳闸时，要检查出原因并排除后再接通，故B正确；
C、电器的开关接在零线和灯泡之间虽然可以控制用电器，但断开开关时，用电器仍然带电，存在安全隐患，故C错误；
D、有人触电时，应先切断电源，再进行救援，不能立即冲上去将人拉离带电体，否则施救者也可能触电，故D错误。
故选：。
生活中的水是导体，据此判断；
空气开关跳闸后，应先检查和排除故障，再接通开关；
开关应接在火线和灯泡之间；
发现有人触电时，应先切断电源，再施救。
本题考查了生活中的一些安全用电常识，是我们应该熟知并遵守的。
 11.【答案】 【解析】解：眼球的结构相当于照相机，视网膜相当于光屏，外界物体在视网膜上所成的像是倒立、缩小的实像，故AB错误；
C.近视眼是因晶状体太厚，像成在了视网膜前方，故C错误；
D.激光矫正近视，是对人的晶状体和角膜构成的透镜进行手术，使其变薄，相当于一个凹透镜，使其对光的偏折能力变弱，使成的像后移，直到移到视网膜上，故D正确。
故选：。
人的眼球好像一架照相机，晶状体和角膜的共同作用相当于一个凸透镜，外界物体在视网膜上所成的像是倒立、缩小的实像；
近视眼是晶状体曲度变大，会聚能力增强，远处物体反射来的光线通过晶状体折射后形成的物像，落在视网膜的前方；
近视眼要配戴凹透镜进行矫正，凹透镜对光线有发散作用，使像推迟会聚在视网膜上，能看清物体。
本题考查了眼睛的视物原理和近视眼的成因及矫正方法，属于基础题。
 12.【答案】 【解析】解：
A、手臂拿起哑铃时，动力臂小于阻力臂，为费力杠杆，故A错误；
B、费力杠杆虽然费力，但能省距离，故B正确；
C、阻力作用在杠杆上，哑铃的重力不是手臂受到的阻力，故C错误；
D、将哑铃拿起的过程中，支点到阻力的作用线的距离发生了改变，阻力臂改变，故D错误。
故选：。
要判断杠杆的类型，可依据杠杆的动力臂和阻力臂的大小关系：若动力臂大于阻力臂，是省力杠杆；若动力臂小于阻力臂，是费力杠杆；若动力臂等于阻力臂，则为等臂杠杆。
在阻力和动力臂一定时，阻力臂越小、动力越小、越省力。
本题考查了杠杆的分类、力臂的定义等知识，属于基础题。
 13.【答案】 【解析】解：、甲中的小球处于漂浮状态，甲中小球的密度小于水的密度，乙中小球处于沉底状态，乙中小球的密度大于水的密度，则乙中小球的密度大于甲中小球的密度，两小球体积相同，根据可知甲中的小球质量小于乙中的小球质量，故AB正确；
C、根据阿基米德原理可知小球受到的浮力等于小球排开的水的重力，由图可知甲中小球排开的水的体积较小，则其排开的水的质量较小，重力较小，受到的浮力较小，故C错误；
D、甲、乙水面高度相平，则甲、乙溢水杯中水的重力相同，放入小球后，甲、乙溢水杯对水平桌面的压力等于溢水杯的重力、剩下水的重力及小球的重力之和，甲中小球处于漂浮状态，其受到的浮力等于自身重力，且其排出的水的重力等于小球所受的浮力，即小球排出的水的重力等于小球的重力，所以在甲中，甲中溢水杯对桌面的压力大小等于溢水杯的重力和原来杯中装满水的重力之和，而乙中小球处于沉底状态，其受到的浮力小于自身重力，即小球排出的水的重力小于小球的重力，所以乙中溢水杯对桌面的压力大小大于溢水杯的重力和原来杯中装满水的重力之和，即，
根据可得甲杯对水平桌面的压强较小，故D错误。
故选：。
物体漂浮时，物体密度小于液体密度，物体沉底时，物体密度大于液体密度，据此可得两小球密度的大小关系，根据可得两小球质量的大小关系；
由图可知甲中小球排开的水的体积较小，根据阿基米德原理、密度公式、重力公式比较两小球受到的浮力的大小关系；
甲、乙水面高度相平，即两溢水杯中装满水时水的重力相等，甲图中小球漂浮，乙图中小球沉底，根据浮沉条件和阿基米德原理分析出小球排出的水的重力与小球的重力的关系，溢水杯对桌面的压力等于溢水杯的重力、剩下水的重力及小球的重力之和，据此分析出溢水杯对桌面的压力，再根据分析出溢水杯对桌面的压强。
本题考查物体的浮沉条件、阿基米德原理、液体压强公式、重力公式、压强定义式的灵活运用。
 14.【答案】 【解析】解：、目前人类所使用的电能大部分都是消耗化石能源产生的，节约电能有利于减少对化石能源的消耗，有着重要的意义，故A说法错误；
B、太阳能电池板是利用半导体材料制成的，故B错误；
C、电磁波可以在真空中传播，所以地面与太空中人造物之间都是利用电磁波来交互信息的，故C正确；
D、太阳能是太阳内部发生核聚变产生的，故D错误。
故选：。
电能属于二次能源，目前主要是由化石能源转换而来；
太阳能电池板是用半导体材料制成的；
电磁波可以在真空中传播，而声波不能在真空中传播；
太阳能是太阳内部核聚变产生的。
本题考查信息的传递与能源的产生、利用等相关知识，难度较低。
 15.【答案】解：人看到池底变浅是由于从池底反射的光线由水中进入空气时，在水面上发生折射，折射角大于入射角，折射光线进入人眼，人眼会逆着折射光线的方向看去，就会觉得池变浅了，如图所示。
 【解析】根据光从水中斜射入空气中时折射角大于入射角分析作图。
本题利用了光从水中斜射入空气中时发生了折射，且此时折射角大于入射角。
 16.【答案】解：弹簧对木板的压力，木板是受力物体，作用在木板表面上，方向垂直于木板表面向下。
从压力的作用点起，沿垂直水平木板向下的方向画线段，线段末端画上箭头表示压力方向，如图：
 【解析】垂直作用在物体表面上的力是压力，弹簧对木板的压力，木板是受力物体，作用点在木板表面上，方向垂直于木板。据此作出压力示意图。
本题考查力的示意图的画法，难度不大。
 17.【答案】试管中的海波受热较均匀  不变 【解析】解：采用水浴法加热，可以使试管内的海波均匀受热；
根据实验数据描点，再用平滑的曲线连接，如图所示：
；
晶体在熔化过程中，温度不变，继续吸热，表格中这段时间内，海波温度不变。
故答案为：试管中的海波受热较均匀；如图所示；不变。
可从是否受热均匀分析水浴加热的优点；
根据实验数据描点，再用平滑的曲线连接，得到的图线叫做熔化曲线；
掌握晶体和非晶体在熔化过程中的区别：晶体在熔化过程中，温度不变。
像这类实验题主要考查这样几个方面：实验数据的分析，根据表格信息找出熔点或凝固点；判断某个时间段物质所处的状态，熔化前固态，熔化过程中固液共存，熔化后液态。
 18.【答案】装置漏气    中形管液面的高度差大  深度  密度  在同种液体的同一深度，液体向各个方向的压强都相等 【解析】解：实验前小明将形管液面调至相平，把压强计的探头放入水中，发现形管左右两侧液面没有出现高度差。请你判断，器材出现的问题可能是装置漏气。
两幅图中、两点的压强分别为、，由转换法可知，则，判断的依据是中形管液面的高度差大；因点的深度大，故可以得到的初步结论是：水的内部压强与深度有关。
两次实验中深度相同，深盐水密度大，是为了探究液体内部压强大小跟液体的密度是否有关。
比较三幅图可知，液体相同，深度相同，金属盒的朝向不同，但液体产生的压强相同，故还可以得出的结论是在同种液体的同一深度，液体向各个方向的压强都相等。
故答案为：
装置漏气；；中形管液面的高度差大；深度；密度；在同种液体的同一深度，液体向各个方向的压强都相等。
把压强计的探头放入水中，发现形管两边的液面没有出现高度差，这说明该压强计的气密性很差；若液面灵活升降，则装置不漏气；
液体内部压强的大小是通过液体压强计形管两边液面的高度差来判断的，高度差越大说明此时的液体压强越大，采用了转换法；液体压强与液体的深度和密度有关，研究与其中一个因素的关系时，要控制另外一个因素不变；
比较三幅图相同因素和不同因素，结合转换法得出液体压强与变化量的关系。
本题探究影响液体压强大小的因素，考查转换法、控制变量法及的运用。
 19.【答案】没有校零  电流表的正负接线柱接反了    不正确  实验中使用了规格相同的灯  应该要多测几组数据，再寻找规律  应该更换不同规格的灯，重复做实验 【解析】解：实物图的连接方式见下图，

小明闭合开关前，发现电流表的指针位置如图丙偏左，说明电流表使用前没有校零；纠正该错误后，闭合开关，发现电流表的指针位置仍如图丙所示偏左，原因是电流表的正负接线柱接反了。
从实验数据可以写出并联电路中干路电流与各支路电流的关系表达式：。
小杰根据他的实验数据还断定“并联电路各支路的电流一定相等”，这个说法肯定是不正确的，很可能是小杰实验中使用了相同规格的两只小灯，导致小杰产生了这样的错误判断；
小明在实验过程中实验只做了一次，就寻找规律，明显次数太少，要多做几次；小杰在实验过程中使用了相同规格的灯，应该要调换不同规格的灯再多试几次实验。
图中两个电流表测量同一个支路的电流，故电源负极相连的导线接错了；
电流表在接入电路前如果指针没有指在零刻度，则应该对指针进行调零；电流表测电流时，应使电流从电流表的正接线柱进，负接线柱出；
并联电路中的电流规律，干路电流毛等于各支路电流之和；
在实验中，为了使结论更具普遍性，应使用规格不同的灯泡进行实验，并且要多次实验总结普遍性规律。
在实验中，除了多测量几组数据外，还要换不同规格的灯，重复做实验，这样才能得到科学的规律。
本题考查了学生电路图实物图的连接问题，电流表的接线问题，并联电路的电流规律的实验。
 20.【答案】电磁波  通电导线在磁场中受力的作用 【解析】解：“小宇”利用电磁波进行信息传递，做出避障、变道等综合反应；用来驱动车辆前进的电动机的工作原理是通电导线在磁场中受力的作用；
“小宇”在空车状态下，对水平路面的压力为：，
对地面的压强为：；
车以的速度匀速行驶，根据速度公式得，所用时间为：，
根据可得牵引力所做的功为：，
发动机的效率为，则燃油完全燃烧放出的热量为：，
消耗燃油的质量为：。
答：电磁波；通电导线在磁场中受力的作用；
“小宇”在空车状态下对地面的压强是；
“小宇”以的速度行驶，此过程中牵引力做了的功是；若这些能量全部由效率为的四冲程汽油机提供，则需要消耗汽油的质量是。
电磁波能够传递信息；通电导线在磁场中受力的作用，是电动机的制作原理；
“小宇”在空车状态下，对水平路面的压力等于其重力；利用可求得对地面的压强；
小宇”在空车状态下，以的速度匀速行驶，根据速度公式得出所用时间，根据可得牵引力所做的功，
车的发动机的效率为，根据可得出燃油完全燃烧放出的热量，根据得出消耗燃油的质量。
本题考查电磁波的应用、电动机的工作原理、重力、压强、功率、速度、燃料完全燃烧放出热量和热机效率的有关计算，并考查二力平衡的知识，综合性较强。
 21.【答案】解：当时，继电器衔铁被线圈吸合，发热电路断开，
由可得，电路中的总电阻：
，
因串联电路中总电阻等于各分电阻之和，
所以，此时热敏电阻：
，对应图象找出温度数值为，
故能将温度控制在；
发热电路电源电压，发热电阻，则的功率为：
；
为了提高该装置控制的温度值，由图甲可知，温度升高，热敏电阻阻值减小，要保持电路中的总电阻不变，可以在电路中串联一个滑动变阻器；当热敏电阻的阻值减小，电路中的电流增大，要保持电磁铁磁性不变，可以减少电磁铁的线圈匝数。
答：此温度自动控制装置能将温度最高控制在；
发热电路工作时，电路中的功率为；
若想提高自动控制装置的设定温度，可以在电路中串联一个滑动变阻器，或减少电磁铁的线圈匝数。 【解析】当温度上升时，电阻的阻值减小，电路中的电流增大，电磁铁的磁性增强，将衔铁吸下，电热丝电路断开，停止加热。过一段时间后，温度下降，电阻的阻值增大，电路中的电流减小，电磁铁的磁性减弱，衔铁被弹簧拉起，电热丝电路接通，电热丝又开始工作加热，温度上升。当电流等于时，求出总电阻，然后计算得到，对应图象找出温度数值；
根据求出的功率；
由图甲可知，温度升高，热敏电阻的阻值减小，要保持电路总电阻不变，需要在电路中串联一个滑动变阻器；在电流增大时要保持电磁铁磁性不变，需要减小电磁铁线圈的匝数。
本题考查电磁继电器的应用，需要掌握电磁继电器的工作原理、欧姆定律、串联电路的特点等。
