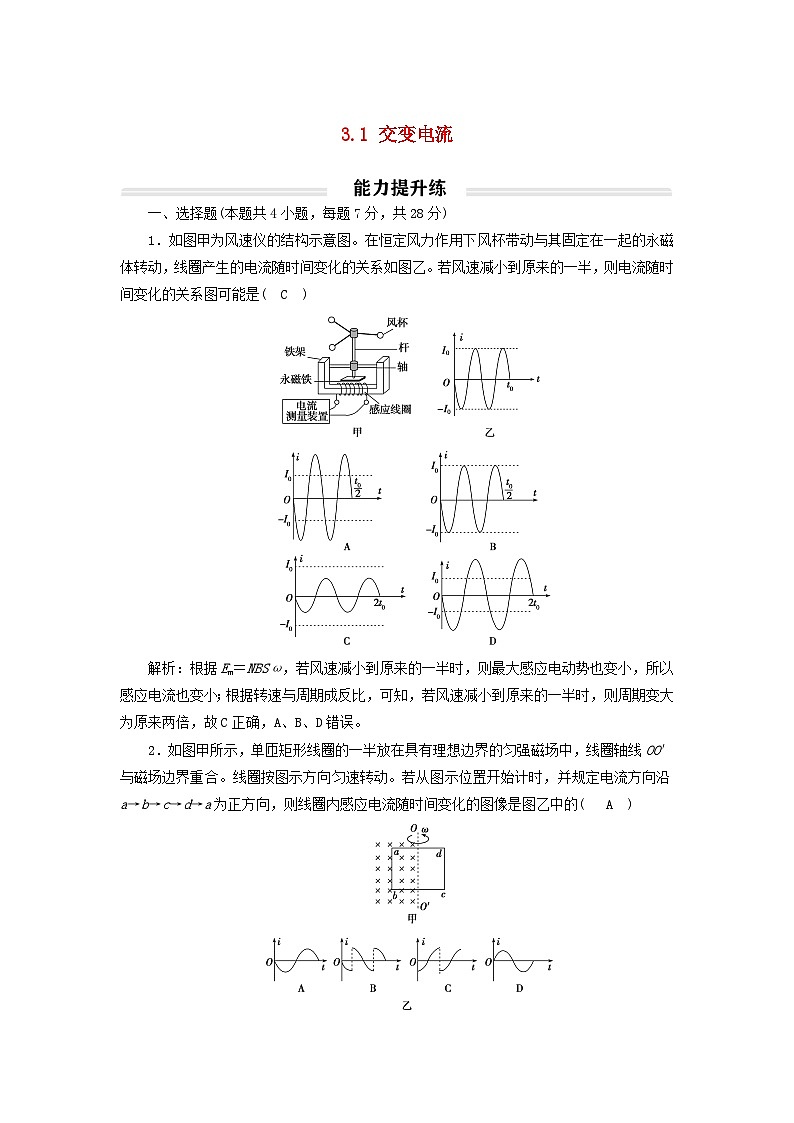

3.1 交变电流一、选择题(本题共4小题，每题7分，共28分)1．如图甲为风速仪的结构示意图。在恒定风力作用下风杯带动与其固定在一起的永磁体转动，线圈产生的电流随时间变化的关系如图乙。若风速减小到原来的一半，则电流随时间变化的关系图可能是(　C　)解析：根据Em＝NBSω，若风速减小到原来的一半时，则最大感应电动势也变小，所以感应电流也变小；根据转速与周期成反比，可知，若风速减小到原来的一半时，则周期变大为原来两倍，故C正确，A、B、D错误。2．如图甲所示，单匝矩形线圈的一半放在具有理想边界的匀强磁场中，线圈轴线OO′与磁场边界重合。线圈按图示方向匀速转动。若从图示位置开始计时，并规定电流方向沿a→b→c→d→a为正方向，则线圈内感应电流随时间变化的图像是图乙中的(　 A　)解析：若从图示位置开始计时，在线圈转动90°的过程中，只有ab边切割磁感线，相当于向右切割，故感应电流的方向为a→d→c→b→a，为负方向，大小相当于半个线圈在磁场中转动，但还是正弦的形式，这一部分A、B的表示都是正确的；在线圈转动90°到180°的过程中，只有cd边切割磁感线，相当于向左切割，故感应电流的方向为a→d→c→b→a，为负方向，大小相当于半个线圈在磁场中转动，但还是正弦的形式，这一部分B项表示的方向是不正确的；再按同样的方法继续分析可以得到A项是正确的。3．如图所示，单匝直角三角形导线框OMN在匀强磁场中以ON所在的直线为轴匀速转动，角速度为ω，已知OM边长为l，∠MON＝θ，匀强磁场垂直于ON向右，磁感应强度大小为B，则下列说法正确的是(　D　)A．导线框OMN内产生大小恒定的电流B．截掉导线MN，则电动势最大值变小C．导线框OMN产生的电流方向为OMNOD．导线框OMN内产生的电动势最大值为Bl2ωsin θcos θ解析：当导线框OMN以ON所在的直线为轴匀速转动时，线圈内产生正弦交变电流，选项 A错误；导线MN不切割磁感线，则截掉导线MN，则电动势最大值不变，选项B错误；导线框OMN产生的电流方向不断变化，选项C错误；导线框OMN内产生的电动势最大值为Em＝BωS＝Bl2ωsinθcosθ，选项D正确。4．大型发电机几乎都是旋转磁极式发电机，如图所示为其原理简图。竖直平面内闭合线圈abcd固定不动，磁铁绕图中的虚线旋转，线圈中就会产生感应电流。若条形磁铁以10π rad/s的角速度匀速转动，且图示时刻N极正在向里转。现以图示时刻为计时起点，则下列推断正确的是(　B　)A．该发电机产生的交变电流频率是10 HzB．t＝0时线圈中的电流方向为abcdaC．t＝0.5 s时线圈中的电流方向发生变化D．t＝0.5 s时线圈中的电流最小解析：条形磁铁以10π rad/s的角速度匀速转动，则该交流电的频率f＝＝5 Hz，故A错误；由题图可知，在t＝0时刻穿过线圈的磁通量为0，结合交流电产生的特点可知，t＝0时刻该交流电的瞬时值最大，由题图可知下一时刻穿过线圈的磁通量的方向向里，由楞次定律可知，此时线圈中的电流方向为abcda，故B正确；该交流电的周期T＝＝0.2 s，当t＝0.5 s＝2.5T时，线圈中的电流方向与开始时的方向相反，电流值仍然为最大值，不会改变方向，故C、D错误。二、非选择题5．(12分)如图所示为演示用的手摇发电机模型，匀强磁场磁感应强度B＝0.5 T，线圈匝数n＝50，每匝线圈面积为0.48 m2，转速为150 rad/min，在匀速转动过程中，从图示位置开始计时。(1)写出交变感应电动势瞬时值的表达式。(2)画出e－t图线。答案：(1)e＝188sin 5πt(V)　(2)见解析图解析：(1)当线圈平面经过中性面开始计时，则线圈在时间t内转过角度ωt，于是感应电动势瞬时值e＝Emsinωt，其中Em＝nBSω，由题意知n＝50，B＝0.5 T，ω＝rad/s＝5π rad/s，S＝0.48 m2，Em＝nBSω＝50×0.5×0.48×5π V≈188 V，所以e＝188sin 5πt(V)。(2)根据交流电的函数表达式画图线时，最大值是正弦图线的峰值，由纵轴上的刻度值标出，交流电的周期与正弦图线的周期相对应，ω＝，而周期由时间轴上的刻度值标出，T＝＝0.4 s，e－t图线如图所示。
