物理3 利用传感器制作简单的自动控制装置同步训练题

这是一份物理3 利用传感器制作简单的自动控制装置同步训练题，共3页。试卷主要包含了下列有关传感器的说法中错误的是等内容，欢迎下载使用。

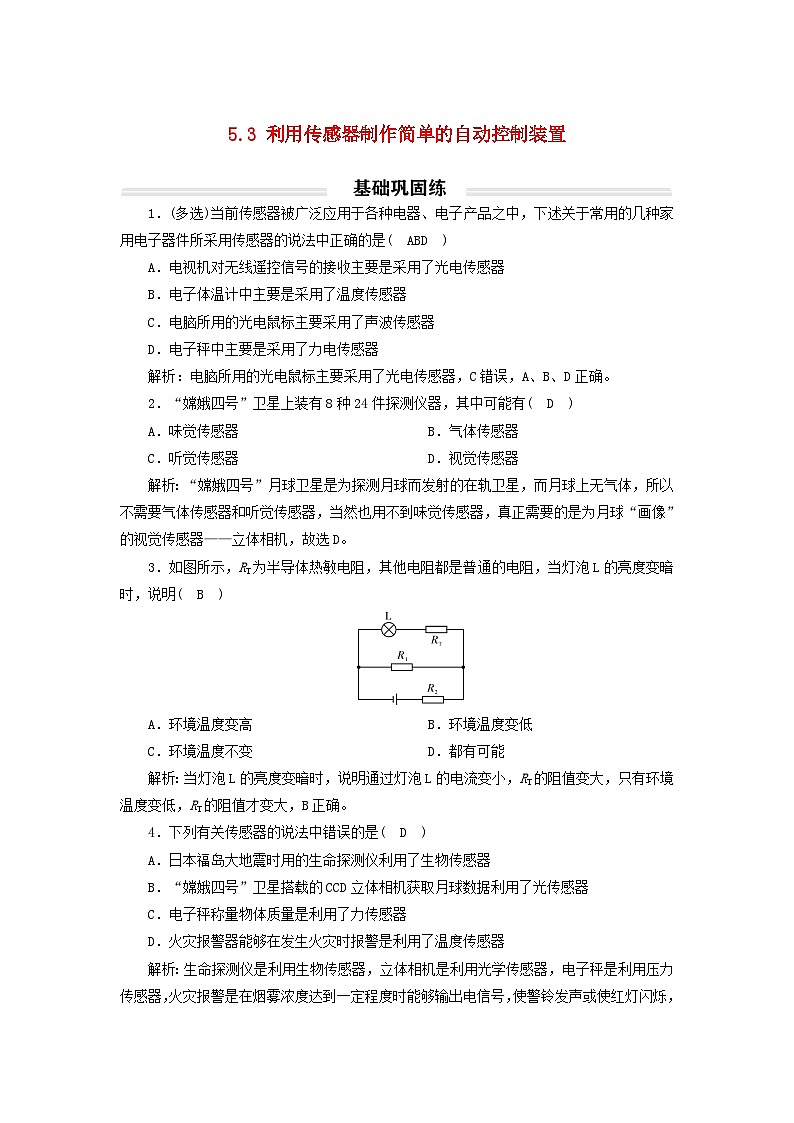

5.3 利用传感器制作简单的自动控制装置1．(多选)当前传感器被广泛应用于各种电器、电子产品之中，下述关于常用的几种家用电子器件所采用传感器的说法中正确的是(　ABD　)A．电视机对无线遥控信号的接收主要是采用了光电传感器B．电子体温计中主要是采用了温度传感器C．电脑所用的光电鼠标主要采用了声波传感器D．电子秤中主要是采用了力电传感器解析：电脑所用的光电鼠标主要采用了光电传感器，C错误，A、B、D正确。2．“嫦娥四号”卫星上装有8种24件探测仪器，其中可能有(　D　)A．味觉传感器 B．气体传感器C．听觉传感器 D．视觉传感器解析：“嫦娥四号”月球卫星是为探测月球而发射的在轨卫星，而月球上无气体，所以不需要气体传感器和听觉传感器，当然也用不到味觉传感器，真正需要的是为月球“画像”的视觉传感器——立体相机，故选D。3．如图所示，RT为半导体热敏电阻，其他电阻都是普通的电阻，当灯泡L的亮度变暗时，说明(　B　)A．环境温度变高 B．环境温度变低C．环境温度不变 D．都有可能解析：当灯泡L的亮度变暗时，说明通过灯泡L的电流变小，RT的阻值变大，只有环境温度变低，RT的阻值才变大，B正确。4．下列有关传感器的说法中错误的是(　D　)A．日本福岛大地震时用的生命探测仪利用了生物传感器B．“嫦娥四号”卫星搭载的CCD立体相机获取月球数据利用了光传感器C．电子秤称量物体质量是利用了力传感器D．火灾报警器能够在发生火灾时报警是利用了温度传感器解析：生命探测仪是利用生物传感器，立体相机是利用光学传感器，电子秤是利用压力传感器，火灾报警是在烟雾浓度达到一定程度时能够输出电信号，使警铃发声或使红灯闪烁，自动报警，利用了光传感器而不是利用了温度传感器，故A、B、C正确，D错误。5．(多选)如图所示，全自动洗衣机中的排水阀是由程序控制器控制其动作的，当进行排水和脱水工序时，控制铁芯1的线圈通电，使铁芯2运动，从而牵引排水阀的阀门排除污水．以下说法中正确的是(　AD　)A．若输入的控制电流由a流入，由b流出，则铁芯2中A端为N极，B端为S极B．若输入的控制电流由a流入，由b流出，则铁芯2中A端为S极，B端为N极C．若a、b处输入交变电流，铁芯2不能被吸入线圈中D．若a、b处输入交变电流，铁芯2仍能被吸入线圈中解析：控制电流由a→b，由安培定则，电磁铁左端为N极，右端为S极，铁芯2被磁化，A端为N极，B端为S极，因而被吸入线圈中；若a、b处输入交变电流，铁芯1磁性不断变化，铁芯2磁性也随之变化，仍能被吸入线圈，故A、D正确。6．(多选)某仪器内部的电路如图所示，其中M是一个质量较大的金属块，左、右两端分别与金属丝制成的弹簧相连，并套在光滑水平细杆上，当金属块处于平衡状态时，两根弹簧均处于原长，此时甲、乙两灯均不亮．若将该仪器固定在一辆汽车上，则下列说法中正确的是(　BC　)A．当汽车加速前进时，甲灯亮B．当汽车加速前进时，乙灯亮C．当汽车刹车时，甲灯亮D．当汽车刹车时，乙灯亮解析：当汽车加速前进时，金属块M向后偏离原位置，乙灯所在电路被接通，所以乙灯亮， A错误， B正确；当汽车刹车时，金属块M向前偏离原位置，甲灯所在电路被接通，所以甲灯亮， C正确， D错误。7．光敏电阻在各种自动化装置中有很多应用，其中就可用于街道路灯的自动控制开关，如图所示为模拟电路，其中A为光敏电阻，B为电磁继电器，C为照明电路，D为路灯，请连成正确的电路，达到日出灯熄、日落灯亮的效果。答案：见解析图解析：电路连接如图所示．当天亮时，光线照射光敏电阻A，其阻值迅速减小，控制回路电流增大，电磁继电器B工作，吸下衔铁使触点断开，路灯熄灭。当夜晚降临，光线变暗，光敏电阻A的阻值增大，控制回路电流减小，弹簧将衔铁拉起，触点接通，路灯点亮。
