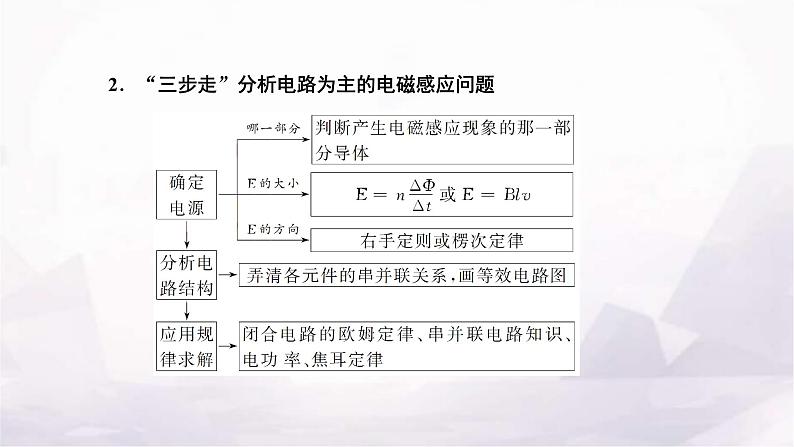

2．“三步走”分析电路为主的电磁感应问题

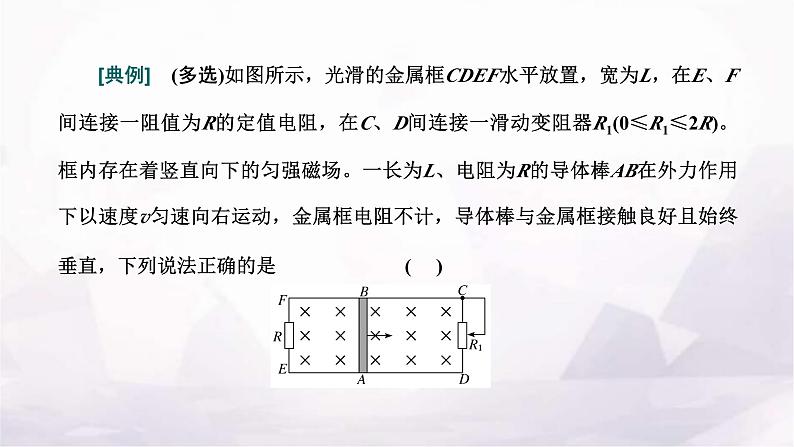

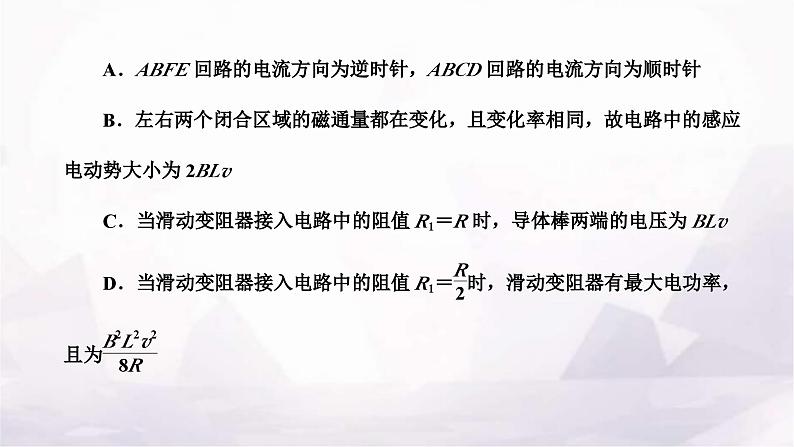

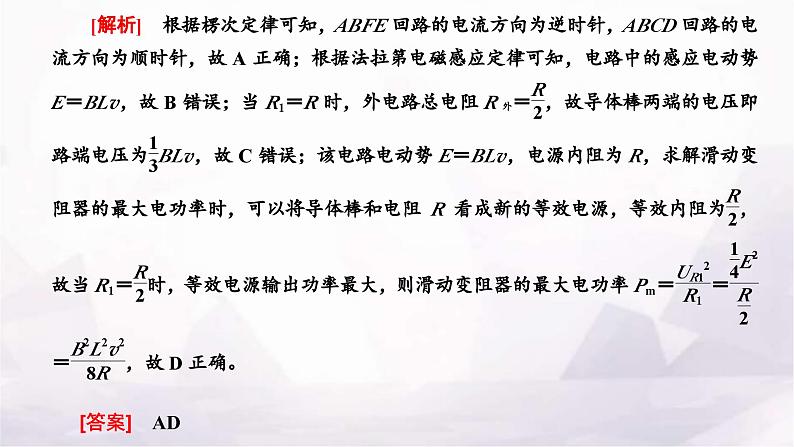

[典例] (多选)如图所示，光滑的金属框CDEF水平放置，宽为L，在E、F间连接一阻值为R的定值电阻，在C、D间连接一滑动变阻器R1(0≤R1≤2R)。框内存在着竖直向下的匀强磁场。一长为L、电阻为R的导体棒AB在外力作用下以速度v匀速向右运动，金属框电阻不计，导体棒与金属框接触良好且始终垂直，下列说法正确的是( )

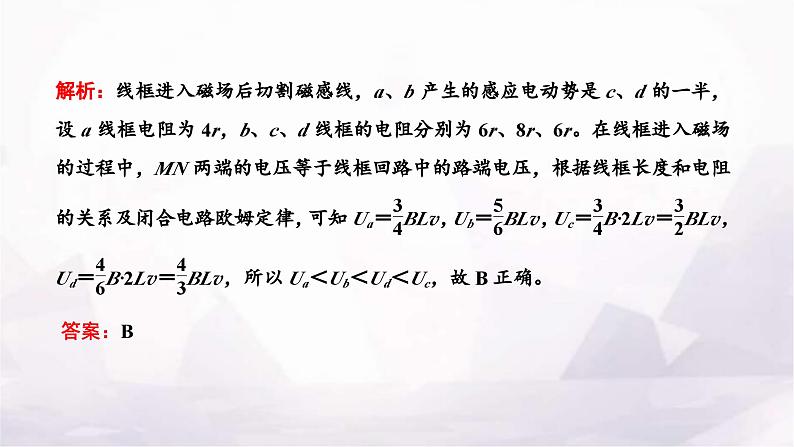

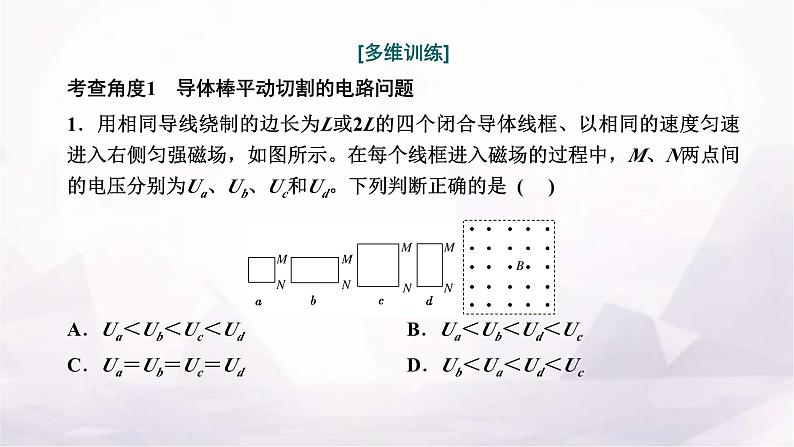

[多维训练]考查角度1 导体棒平动切割的电路问题1．用相同导线绕制的边长为L或2L的四个闭合导体线框、以相同的速度匀速进入右侧匀强磁场，如图所示。在每个线框进入磁场的过程中，M、N两点间的电压分别为Ua、Ub、Uc和Ud。下列判断正确的是 ( )A．Ua＜Ub＜Uc＜Ud B．Ua＜Ub＜Ud＜UcC．Ua＝Ub＝Uc＝Ud D．Ub＜Ua＜Ud＜Uc

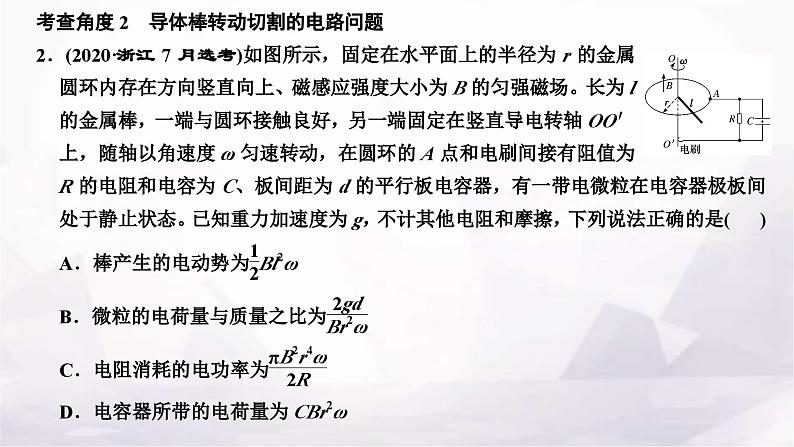

考查角度3 磁场变化引起的电路问题3．(2022·全国甲卷)三个用同样的细导线做成的刚性闭合线框，正方形线框的边长与圆线框的直径相等，圆线框的半径与正六边形线框的边长相等，如图所示。把它们放入磁感应强度随时间线性变化的同一匀强磁场中，线框所在平面均与磁场方向垂直，正方形、圆形和正六边形线框中感应电流的大小分别为I1、I2和I3。则 ( )A．I1I3>I2C．I1＝I2>I3 D．I1＝I2＝I3

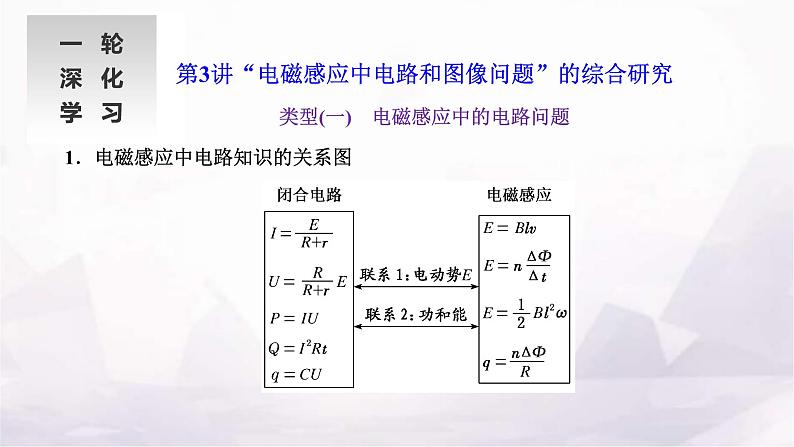

类型(二) 电磁感应中的图像问题1．题型简述借助图像考查电磁感应的规律，一直是高考的热点，此类题目一般分为三类：(1)根据给定的电磁感应过程判断、选择有关图像。(2)根据给定的图像分析电磁感应过程，定性或定量求解有关问题。(3)电磁感应中图像的转化——根据给定的图像分析、判断其他图像。2．常见类型及分析方法
3．解题关键弄清初始条件、正负方向的对应变化范围、所研究物理量的函数表达式、进出磁场的转折点等是解决此类问题的关键。4．解答选择类图像问题的常用方法(1)排除法：定性地分析电磁感应过程中物理量的变化趋势(增大还是减小)、变化快慢(均匀变化还是非均匀变化)，特别是分析物理量的正负，以排除错误的选项。(2)函数法：根据题目所给条件定量地写出两个物理量之间的函数关系，然后由函数关系对图像进行分析和判断。
[考法全析]考法(一) 根据给定的电磁感应过程选择有关图像[例1] (2021年8省联考·广东卷)(多选)如图所示，绝缘的水平面上固定有两 条平行的光滑金属导轨，导轨电阻不计，两相同金属棒a、b垂直导轨放置，其右侧矩形区域内存在恒定的匀强磁场，磁场方向竖直向上。现两金属棒分别以初速度2v0和v0同时沿导轨自由运动，先后进入磁场区域。已知a棒离开磁场区域时b棒已经进入磁场区域，则a棒从进入到离开磁场区域的过程中，电流i随时间t的变化图像可能正确的有 ( )
[规律方法] 电磁感应中的图像问题的分析方法
[针对训练]1．如图所示，正方形MNPQ内的两个三角形区域充满匀强磁场，形状与MNPQ完全相同的闭合导线框M′N′P′Q′在外力作用下沿轴线OO′水平向左匀速运动。设通过导线框的感应电流为i，逆时针方向为电流的正方向，当t＝0时M′Q′与NP重合，在M′Q′从NP到临近MQ的过程中，下列图像中能反映i随时间t变化规律的是 ( )
解析：在闭合导线框M′N′P′Q′匀速向左运动过程，穿过回路的磁通量不断增大，根据楞次定律可知，回路中的电流方向一直是逆时针的，切割磁感线的有效长度先减小到零，后增大，所以感应电流先减小到零，后增大，B项正确。答案：B
考法(二) 根据给定图像分析电磁感应问题[例2] 如图甲所示，在光滑绝缘水平面上的0≤x≤1.0 m区域内存在方向垂直平面向外的匀强磁场。一电阻值R＝0.5 Ω、边长L＝0.5 m的正方形金属框abcd，右边界cd恰好位于磁场边界。若以cd边进入磁场时作为计时起点，线框受到一沿x轴正方向的外力F作用下以v＝1.0 m/s的速度做匀速运动，直到ab边进入磁场时撤去外力。在0≤t≤1.0 s内磁感应强度B的大小与时间t的关系如图乙所示，在0≤t≤1.3 s内线框始终做匀速运动。
(1)在1.0 s≤t≤1.3 s内存在连续变化的磁场，求磁感应强度B的大小与时间t的关系式；(2)求在0≤t≤1.3 s内流过导线横截面的电荷量q。
[针对训练]2．(多选)如图甲所示，两根间距为L、足够长的光滑平行金属导轨竖直放置并固定，顶端接有阻值为R的电阻，垂直导轨平面存在变化规律如图乙所示的匀强磁场，t＝0时磁场方向垂直纸面向里。在t＝0到t＝2t0的时间内，金属棒水平固定在距导轨顶端L处；t＝2t0时，释放金属棒。整个过程中金属棒与导轨接触良好，导轨与金属棒的电阻不计，则 ( )
考法(三) 电磁感应中图像转化问题[例3] (多选)如图所示，在0≤x≤L和2L≤x≤3L的区域内存在着匀强磁场，磁场的方向垂直于xOy平面(纸面)向里，具有一定电阻的正方形线框abcd边长为2L，位于xOy平面内，线框的ab边与y轴重合。令线框从t＝0时刻由静止开始沿x轴正方向做匀加速直线运动，ab边在t0时刻到达x＝L位置，则线框中的感应电流I(取逆时针方向的电流为正)、bc两端的电势差Ubc与时间t的函数图像大致是下列图中的 ( )
[针对训练]3．(多选)如图甲所示，虚线右侧有一垂直纸面的匀强磁场，取磁场垂直于纸面向外的方向为正方向，磁感应强度B随时间t变化的关系如图乙所示，固定的闭合导线框abcd一部分在磁场内。取线框中感应电流沿逆时针方向为正方向，安培力向左为正方向。从t＝0时刻开始，下列关于线框中感应电流i、线框cd边所受安培力F分别随时间t变化的图像，可能正确的是 ( )
2．“三步走”分析电路为主的电磁感应问题
[典例] (多选)如图所示，光滑的金属框CDEF水平放置，宽为L，在E、F间连接一阻值为R的定值电阻，在C、D间连接一滑动变阻器R1(0≤R1≤2R)。框内存在着竖直向下的匀强磁场。一长为L、电阻为R的导体棒AB在外力作用下以速度v匀速向右运动，金属框电阻不计，导体棒与金属框接触良好且始终垂直，下列说法正确的是( )
[多维训练]考查角度1 导体棒平动切割的电路问题1．用相同导线绕制的边长为L或2L的四个闭合导体线框、以相同的速度匀速进入右侧匀强磁场，如图所示。在每个线框进入磁场的过程中，M、N两点间的电压分别为Ua、Ub、Uc和Ud。下列判断正确的是 ( )A．Ua＜Ub＜Uc＜Ud B．Ua＜Ub＜Ud＜UcC．Ua＝Ub＝Uc＝Ud D．Ub＜Ua＜Ud＜Uc
考查角度3 磁场变化引起的电路问题3．(2022·全国甲卷)三个用同样的细导线做成的刚性闭合线框，正方形线框的边长与圆线框的直径相等，圆线框的半径与正六边形线框的边长相等，如图所示。把它们放入磁感应强度随时间线性变化的同一匀强磁场中，线框所在平面均与磁场方向垂直，正方形、圆形和正六边形线框中感应电流的大小分别为I1、I2和I3。则 ( )A．I1
类型(二) 电磁感应中的图像问题1．题型简述借助图像考查电磁感应的规律，一直是高考的热点，此类题目一般分为三类：(1)根据给定的电磁感应过程判断、选择有关图像。(2)根据给定的图像分析电磁感应过程，定性或定量求解有关问题。(3)电磁感应中图像的转化——根据给定的图像分析、判断其他图像。2．常见类型及分析方法
3．解题关键弄清初始条件、正负方向的对应变化范围、所研究物理量的函数表达式、进出磁场的转折点等是解决此类问题的关键。4．解答选择类图像问题的常用方法(1)排除法：定性地分析电磁感应过程中物理量的变化趋势(增大还是减小)、变化快慢(均匀变化还是非均匀变化)，特别是分析物理量的正负，以排除错误的选项。(2)函数法：根据题目所给条件定量地写出两个物理量之间的函数关系，然后由函数关系对图像进行分析和判断。
[考法全析]考法(一) 根据给定的电磁感应过程选择有关图像[例1] (2021年8省联考·广东卷)(多选)如图所示，绝缘的水平面上固定有两 条平行的光滑金属导轨，导轨电阻不计，两相同金属棒a、b垂直导轨放置，其右侧矩形区域内存在恒定的匀强磁场，磁场方向竖直向上。现两金属棒分别以初速度2v0和v0同时沿导轨自由运动，先后进入磁场区域。已知a棒离开磁场区域时b棒已经进入磁场区域，则a棒从进入到离开磁场区域的过程中，电流i随时间t的变化图像可能正确的有 ( )
[规律方法] 电磁感应中的图像问题的分析方法
[针对训练]1．如图所示，正方形MNPQ内的两个三角形区域充满匀强磁场，形状与MNPQ完全相同的闭合导线框M′N′P′Q′在外力作用下沿轴线OO′水平向左匀速运动。设通过导线框的感应电流为i，逆时针方向为电流的正方向，当t＝0时M′Q′与NP重合，在M′Q′从NP到临近MQ的过程中，下列图像中能反映i随时间t变化规律的是 ( )
解析：在闭合导线框M′N′P′Q′匀速向左运动过程，穿过回路的磁通量不断增大，根据楞次定律可知，回路中的电流方向一直是逆时针的，切割磁感线的有效长度先减小到零，后增大，所以感应电流先减小到零，后增大，B项正确。答案：B
考法(二) 根据给定图像分析电磁感应问题[例2] 如图甲所示，在光滑绝缘水平面上的0≤x≤1.0 m区域内存在方向垂直平面向外的匀强磁场。一电阻值R＝0.5 Ω、边长L＝0.5 m的正方形金属框abcd，右边界cd恰好位于磁场边界。若以cd边进入磁场时作为计时起点，线框受到一沿x轴正方向的外力F作用下以v＝1.0 m/s的速度做匀速运动，直到ab边进入磁场时撤去外力。在0≤t≤1.0 s内磁感应强度B的大小与时间t的关系如图乙所示，在0≤t≤1.3 s内线框始终做匀速运动。
(1)在1.0 s≤t≤1.3 s内存在连续变化的磁场，求磁感应强度B的大小与时间t的关系式；(2)求在0≤t≤1.3 s内流过导线横截面的电荷量q。
[针对训练]2．(多选)如图甲所示，两根间距为L、足够长的光滑平行金属导轨竖直放置并固定，顶端接有阻值为R的电阻，垂直导轨平面存在变化规律如图乙所示的匀强磁场，t＝0时磁场方向垂直纸面向里。在t＝0到t＝2t0的时间内，金属棒水平固定在距导轨顶端L处；t＝2t0时，释放金属棒。整个过程中金属棒与导轨接触良好，导轨与金属棒的电阻不计，则 ( )
考法(三) 电磁感应中图像转化问题[例3] (多选)如图所示，在0≤x≤L和2L≤x≤3L的区域内存在着匀强磁场，磁场的方向垂直于xOy平面(纸面)向里，具有一定电阻的正方形线框abcd边长为2L，位于xOy平面内，线框的ab边与y轴重合。令线框从t＝0时刻由静止开始沿x轴正方向做匀加速直线运动，ab边在t0时刻到达x＝L位置，则线框中的感应电流I(取逆时针方向的电流为正)、bc两端的电势差Ubc与时间t的函数图像大致是下列图中的 ( )
[针对训练]3．(多选)如图甲所示，虚线右侧有一垂直纸面的匀强磁场，取磁场垂直于纸面向外的方向为正方向，磁感应强度B随时间t变化的关系如图乙所示，固定的闭合导线框abcd一部分在磁场内。取线框中感应电流沿逆时针方向为正方向，安培力向左为正方向。从t＝0时刻开始，下列关于线框中感应电流i、线框cd边所受安培力F分别随时间t变化的图像，可能正确的是 ( )
