2024届高考物理一轮复习第十章电磁感应第4讲“电磁感应中动力学、能量和动量问题”的综合研究课件

这是一份2024届高考物理一轮复习第十章电磁感应第4讲“电磁感应中动力学、能量和动量问题”的综合研究课件，共45页。PPT课件主要包含了答案BD，答案AD，答案AB，答案ABD，答案C，答案CD，答案AC等内容，欢迎下载使用。

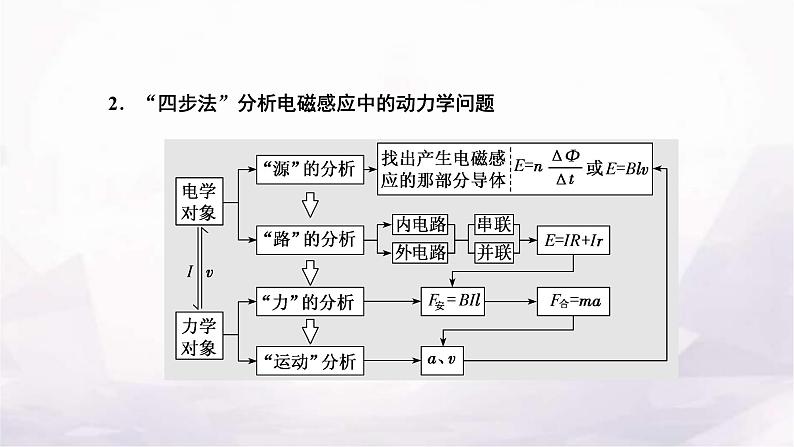

2．“四步法”分析电磁感应中的动力学问题

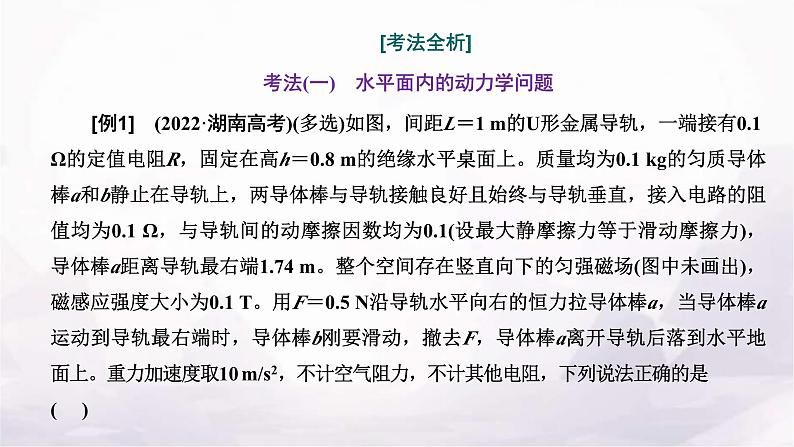

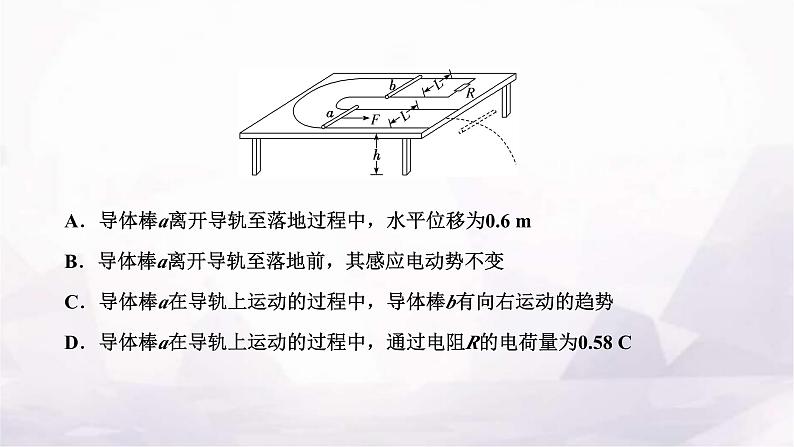

[考法全析]考法(一)　水平面内的动力学问题[例1]　(2022·湖南高考)(多选)如图，间距L＝1 m的U形金属导轨，一端接有0.1 Ω的定值电阻R，固定在高h＝0.8 m的绝缘水平桌面上。质量均为0.1 kg的匀质导体棒a和b静止在导轨上，两导体棒与导轨接触良好且始终与导轨垂直，接入电路的阻值均为0.1 Ω，与导轨间的动摩擦因数均为0.1(设最大静摩擦力等于滑动摩擦力)，导体棒a距离导轨最右端1.74 m。整个空间存在竖直向下的匀强磁场(图中未画出)，磁感应强度大小为0.1 T。用F＝0.5 N沿导轨水平向右的恒力拉导体棒a，当导体棒a运动到导轨最右端时，导体棒b刚要滑动，撤去F，导体棒a离开导轨后落到水平地面上。重力加速度取10 m/s2，不计空气阻力，不计其他电阻，下列说法正确的是 (　 )
A．导体棒a离开导轨至落地过程中，水平位移为0.6 mB．导体棒a离开导轨至落地前，其感应电动势不变C．导体棒a在导轨上运动的过程中，导体棒b有向右运动的趋势D．导体棒a在导轨上运动的过程中，通过电阻R的电荷量为0.58 C

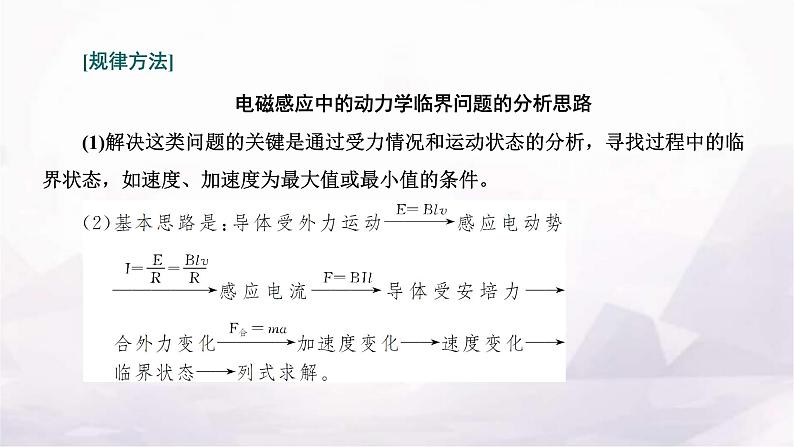

[规律方法]电磁感应中的动力学临界问题的分析思路(1)解决这类问题的关键是通过受力情况和运动状态的分析，寻找过程中的临界状态，如速度、加速度为最大值或最小值的条件。
[针对训练]1． (2021·广东高考)(多选)如图所示，水平放置足够长光滑金属导轨abc和de，ab与de平行，bc是以O为圆心的圆弧导轨。圆弧be左侧和扇形Obc内有方向如图的匀强磁场。金属杆OP的O端与e点用导线相接，P端与圆弧bc接触良好，初始时，可滑动的金属杆MN静止在平行导轨上。若杆OP绕O点在匀强磁场区内从b到c匀速转动时，回路中始终有电流，则此过程中，下列说法正确的有 (　 )A．杆OP产生的感应电动势恒定B．杆OP受到的安培力不变C．杆MN做匀加速直线运动D．杆MN中的电流逐渐减小
(1)求着陆装置接触到月球表面后瞬间线框ab边产生的电动势E0；(2)通过画等效电路图，求着陆装置接触到月球表面后瞬间流过ab的电流I0；(3)求船舱匀速运动时的速度大小v；(4)同桌小张认为在磁场上方、两导轨之间连接一个电容为C的电容器，在着陆减速过程中还可以回收部分能量，在其他条件均不变的情况下，求船舱匀速运动时的速度大小v′和此时电容器所带电荷量q。
[针对训练]2．(多选) 由相同材料的导线绕成边长相同的甲、乙两个正方形闭合线圈，两线圈的质量相等，但所用导线的横截面积不同，甲线圈的匝数是乙的2倍。现两线圈在竖直平面内从同一高度同时由静止开始下落，一段时间后进入一方向垂直于纸面的匀强磁场区域，磁场的上边界水平，如图所示。不计空气阻力，已知下落过程中线圈始终平行于纸面，上、下边保持水平。在线圈下边进入磁场后且上边进入磁场前，可能出现的是 (　 )A．甲和乙都加速运动B．甲和乙都减速运动C．甲加速运动，乙减速运动D．甲减速运动，乙加速运动
(1)金属棒在磁场中运动时所受安培力的大小；(2)金属棒的质量以及金属棒与导体框之间的动摩擦因数；(3)导体框匀速运动的距离。
[针对训练]3．(多选) 如图所示，电阻不计的光滑U形金属导轨固定在绝缘斜面上。区域Ⅰ、Ⅱ中磁场方向均垂直斜面向上，Ⅰ区中磁感应强度随时间均匀增加，Ⅱ区中为匀强磁场。阻值恒定的金属棒从无磁场区域中a处由静止释放，进入Ⅱ区后，经b下行至c处反向上行。运动过程中金属棒始终垂直导轨且接触良好。在第一次下行和上行的过程中，以下叙述正确的是 (　 )A．金属棒下行过b时的速度大于上行过b时的速度B．金属棒下行过b时的加速度大于上行过b时的加速度C．金属棒不能回到无磁场区D．金属棒能回到无磁场区，但不能回到a处
类型(二)　电磁感应中的能量问题1．电磁感应中的能量转化2．求解焦耳热Q的三种方法
[解析]　(1)在ab运动过程中，由于拉力功率恒定，ab做加速度逐渐减小的加速运动，速度达到最大时，加速度为零，设此时拉力的大小为F，安培力大小为FA，有F－mgsin θ－FA＝0①设此时回路中的感应电动势为E，由法拉第电磁感应定律，有E＝BLv②设回路中的感应电流为I，由闭合电路的欧姆定律，有I＝③ab受到的安培力FA＝ILB④由功率表达式，有P＝Fv⑤联立上述各式，代入数据解得P＝4 W。⑥(2)ab从速度v1到v2的过程中，由动能定理，有Pt－W－mgxsin θ＝mv22－mv12⑦代入数据解得x＝0.1 m。
[答案]　(1)4 W　(2)0.1 m
考法(二)　动量守恒定律在电磁感应中的应用在双金属棒切割磁感线的系统中，双金属棒和导轨构成闭合回路，安培力充当系统内力，如果它们不受摩擦力，且受到的安培力的合力为0时，满足动量守恒，运用动量守恒定律解题比较方便。
[例2]　(2022·济宁模拟)如图所示，两根足够长的光滑平行金属导轨MN、PQ水平放置，间距为L，电阻不计。AB左侧、CD右侧存在竖直向上的匀强磁场，磁感应强度为B。在AB、CD之间的区域内，垂直两根导轨水平放置了两根质量分别为m、2m、电阻分别为r、R的导体棒a、b。在a、b棒之间用一锁定装置将一轻质弹簧压缩安装在a、b棒之间(弹簧与两棒不拴接)，此时弹簧的弹性势能为Ep。现解除锁定，当弹簧恢复到原长时，a、b棒均恰好同时进入磁场。试求：(1)a、b棒刚进入磁场时的速度大小；(2)a、b棒分别在磁场中滑行的距离。
[针对训练]2．(2021·福建高考)(多选)如图，P、Q是两根固定在水平面内的光滑平行金属导轨，间距为L，导轨足够长且电阻可忽略不计。图中EFHG矩形区域有一方向垂直导轨平面向上、磁感应强度大小为B的匀强磁场。在t＝t1时刻，两均匀金属棒a、b分别从磁场边界EF、GH进入磁场，速度大小均为v0；一段时间后，流经a棒的电流为0，此时t＝t2，b棒仍位于磁场区域内。已知金属棒a、b由相同材料制成，长度均为L，电阻分别为R和2R，a棒的质量为m。在运动过程中两金属棒始终与导轨垂直且接触良好，a、b棒没有相碰，则 (　 )
