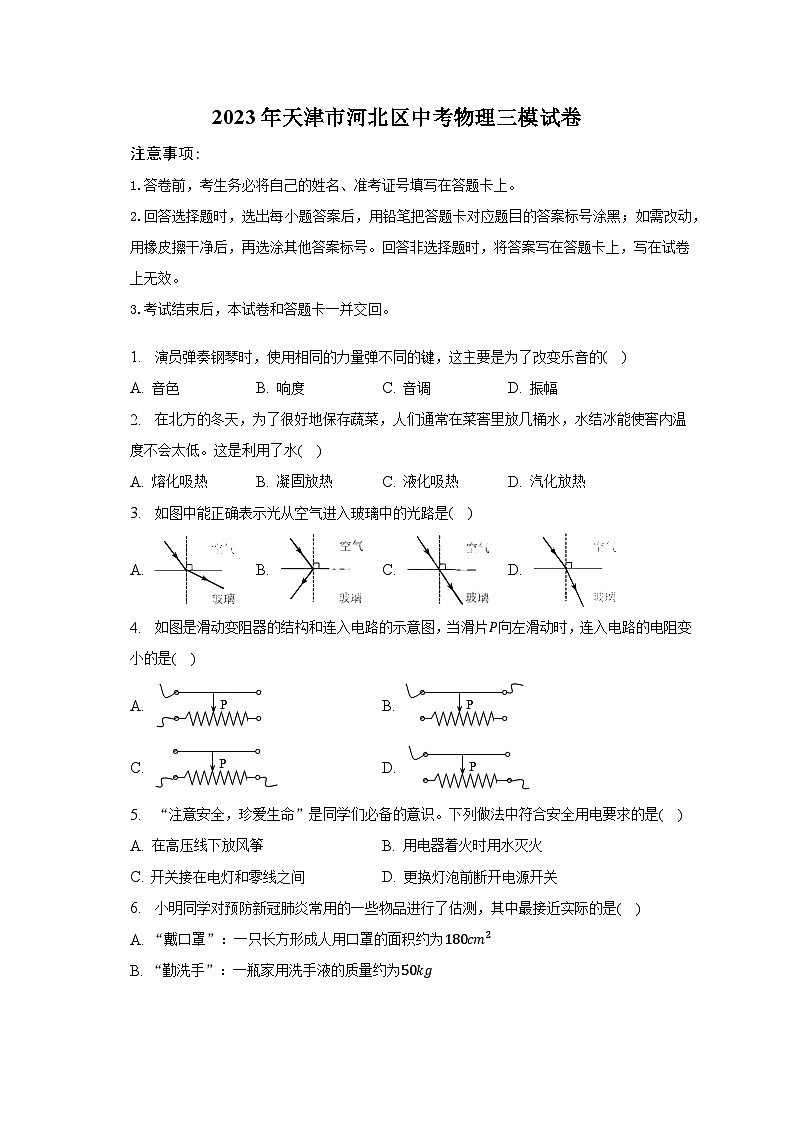

2023年天津市河北区中考物理三模试卷

这是一份2023年天津市河北区中考物理三模试卷，共22页。
2023年天津市河北区中考物理三模试卷注意事项:
1.答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2.回答选择题时，选出每小题答案后，用铅笔把答题卡对应题目的答案标号涂黑；如需改动，用橡皮擦干净后，再选涂其他答案标号。回答非选择题时，将答案写在答题卡上，写在试卷上无效。
3.考试结束后，本试卷和答题卡一并交回。1.  演员弹奏钢琴时，使用相同的力量弹不同的键，这主要是为了改变乐音的(    )A. 音色 B. 响度 C. 音调 D. 振幅2.  在北方的冬天，为了很好地保存蔬菜，人们通常在菜窖里放几桶水，水结冰能使窖内温度不会太低。这是利用了水(    )A. 熔化吸热 B. 凝固放热 C. 液化吸热 D. 汽化放热3.  如图中能正确表示光从空气进入玻璃中的光路是(    )A.  B.  C.  D. 4.  如图是滑动变阻器的结构和连入电路的示意图，当滑片向左滑动时，连入电路的电阻变小的是(    )A.  B.
C.  D. 5.  “注意安全，珍爱生命”是同学们必备的意识。下列做法中符合安全用电要求的是(    )A. 在高压线下放风筝 B. 用电器着火时用水灭火
C. 开关接在电灯和零线之间 D. 更换灯泡前断开电源开关6.  小明同学对预防新冠肺炎常用的一些物品进行了估测，其中最接近实际的是(    )A. “戴口罩”：一只长方形成人用口罩的面积约为
B. “勤洗手”：一瓶家用洗手液的质量约为
C. “要消毒”：一张消毒湿巾的厚度约为

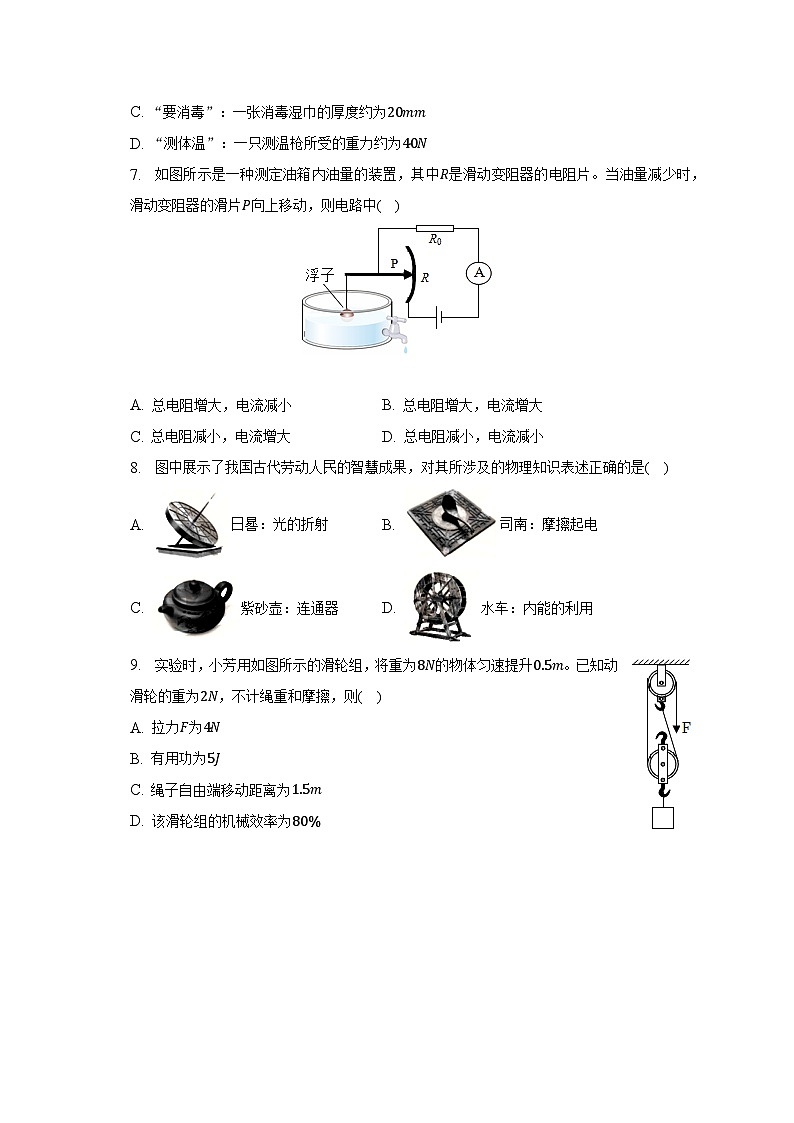

D. “测体温”：一只测温枪所受的重力约为7.  如图所示是一种测定油箱内油量的装置，其中是滑动变阻器的电阻片。当油量减少时，滑动变阻器的滑片向上移动，则电路中(    )
A. 总电阻增大，电流减小 B. 总电阻增大，电流增大
C. 总电阻减小，电流增大 D. 总电阻减小，电流减小8.  图中展示了我国古代劳动人民的智慧成果，对其所涉及的物理知识表述正确的是(    )A. 日晷：光的折射 B. 司南：摩擦起电
C. 紫砂壶：连通器 D. 水车：内能的利用9.  实验时，小芳用如图所示的滑轮组，将重为的物体匀速提升。已知动滑轮的重为，不计绳重和摩擦，则(    )A. 拉力为
B. 有用功为
C. 绳子自由端移动距离为
D. 该滑轮组的机械效率为

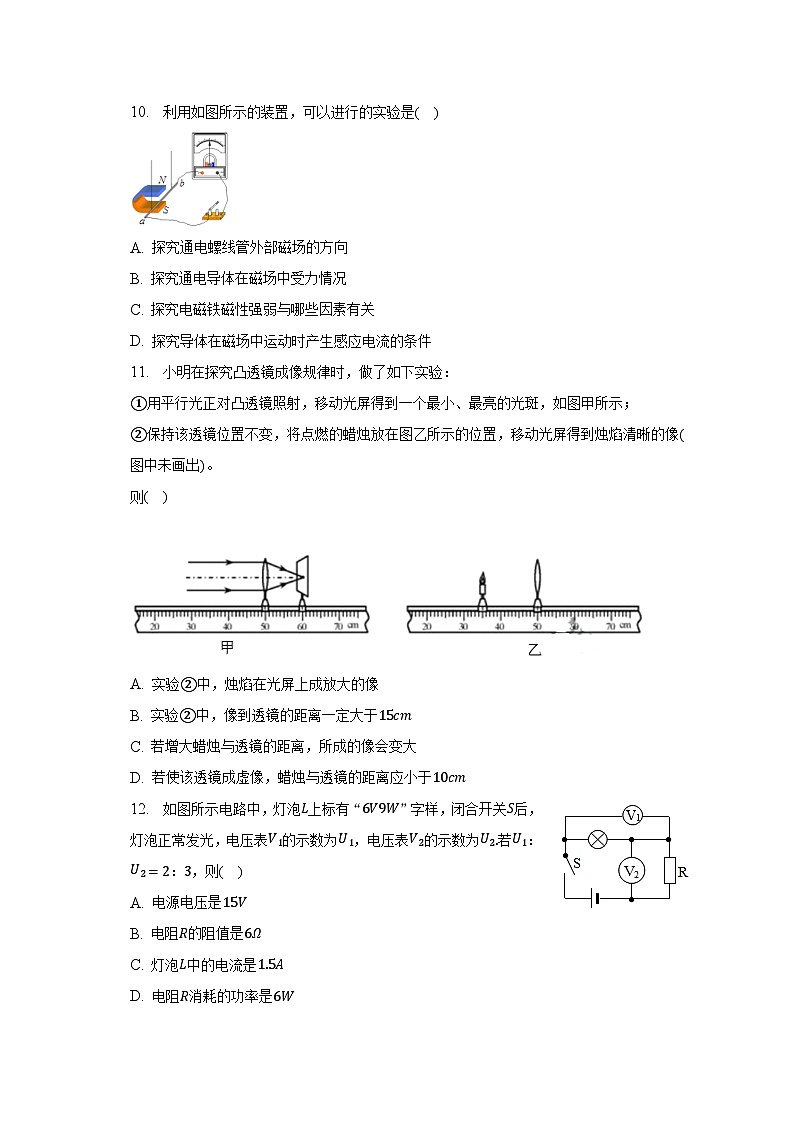

 10.  利用如图所示的装置，可以进行的实验是(    )
 A. 探究通电螺线管外部磁场的方向
B. 探究通电导体在磁场中受力情况
C. 探究电磁铁磁性强弱与哪些因素有关
D. 探究导体在磁场中运动时产生感应电流的条件11.  小明在探究凸透镜成像规律时，做了如下实验：
用平行光正对凸透镜照射，移动光屏得到一个最小、最亮的光斑，如图甲所示；
保持该透镜位置不变，将点燃的蜡烛放在图乙所示的位置，移动光屏得到烛焰清晰的像图中未画出。
则(    )

 A. 实验中，烛焰在光屏上成放大的像
B. 实验中，像到透镜的距离一定大于
C. 若增大蜡烛与透镜的距离，所成的像会变大
D. 若使该透镜成虚像，蜡烛与透镜的距离应小于12.  如图所示电路中，灯泡上标有“”字样，闭合开关后，灯泡正常发光，电压表的示数为，电压表的示数为若：：，则(    )A. 电源电压是
B. 电阻的阻值是
C. 灯泡中的电流是
D. 电阻消耗的功率是13.  在底面积为的薄壁柱形容器内注入适量的水，让空烧杯漂浮在水面上，测出水的深度为。如图所示；再将一金属球放入烧杯中，此时烧杯仍漂浮在水面上，测出水的深为，最后将该金属球取出放入水中空烧杯仍漂浮在水面上，待金属球沉底后测出水的深度为。已知水的密度为，则(    )A. 金属球的密度为
B. 金属球的密度为
C. 金属球沉底后，它对容器底的压力为
D. 金属球沉底后，它对容器底的压力为 14.  如图所示，天津永乐桥上直径为的摩天轮，有着“天津之眼”的美誉，它与水中的倒影相映成趣。倒影的形成是由于光的_____，倒影中“摩天轮”的直径_____选填“大于”“小于”或“等于”。
 15.  如图所示，通电螺线管的端相当于条形磁体的______ 极；若螺线管中的电流增大，它的磁性会______ 。
 16.  如图是某四冲程汽油机的______冲程，在此冲程中内能转化为______能。

 17.  如图所示是一个盆景自动供水装置，由于______ 的作用，瓶中的水不会全部流掉而有部分保留在瓶中；锤子的锤头变松了，人们常用撞击锤柄下端的方法使锤头紧套在锤柄上如图所示，此做法主要利用了锤头具有______ 。

18.  小明在超市购物时，用的力沿水平方向推着购物车在水平地面上前进，用时，则推力做的功等于______ ，推力的功率等于______ 。19.  电阻、的图象如图所示，则：______。将、接入电源电压不变的电路中，如图所示。当只闭合时，电路消耗的总功率为；当和都闭合时，电路消耗的总功率为，则：______。


20.  额定功率为的电热水壶正常工作时，把质量为的水从加热到。已知，不计热量损失。求：
水吸收的热量；
加热所需要的时间。21.  某物理兴趣小组为检测学校附近某条河的水质，需要测量河水的密度。取样后，他们利用天平和量筒进行了测量。
实验原理：        。
实验步骤：

用已调平衡的天平测出空烧杯的质量为；
向烧杯中倒入适量的河水，测出烧杯和河水的总质量，如图所示；
将烧杯中的河水全部倒入量筒中，读出量筒中河水的体积，如图所示。
【实验数据处理】
在表中填入上述实验数据及计算结果。 烧杯的质量烧杯与河水的质量河水的质量河水的体积河水的密度                        【实验评估】
按该实验方案测出的河水密度比实际值        选填“偏大”或“偏小”。22.  在“探究杠杆平衡条件”的实验中：

实验前，若使如图所示的杠杆在水平位置平衡，应将右端的平衡螺母向______ 选填“左”或“右”调节。
实验时，在已调平衡的杠杆两侧分别挂上不同数量的钩码，移动钩码位置，使杠杆重新在水平位置平衡，三次实验获得的数据如表所示。分析可得杠杆的平衡条件是______ 。次数动力动力臂阻力阻力臂为了进一步验证实验结论，又做了如图所示的实验，在杠杆水平平衡时：
已知每个钩码的质量均为，则此次实验中阻力大小为______ ，阻力臂为______ ；取
请你在图中画出动力的力臂。23.  如图所示的电路，电源电压保持不变。电阻、分别为和，只闭合开关时，电流表的示数为。求：
电源电压；
、均闭合时，电流表的示数。
 24.  现有一个电压约为的电源电压保持不变，一个量程为的电压表，三个阻值已知的电阻、、，开关和导线若干。请合理选择器材设计实验，比较精确地测出约为的未知电阻的阻值。要求：
画出实验电路图；
写出主要的实验步骤和需要测量的物理量；
写出待测电阻的数学表达式用已知量和测量量表示。25.  小明利用图所示电路研究“电流与电压关系”时，闭合开关，滑动变阻器的滑片从右端移动到左端的整个过程中，定值电阻的关系图象如图所示，其中、、均为已知量，电源电压不变。请解答如下问题：

写出电源电压值；
在图所示的坐标系中，画出滑片整个移动过程中滑动变阻器的关系图象，并标出端点的坐标；
滑片移动过程中，当电流表示数由变为时，电压表示数增加了，请你推导出定值电阻的电功率变化最的数学表达式用、和表示。
答案和解析 1.【答案】 【解析】解：演员弹奏钢琴时，使用相同的力量弹不同的键，则不同的琴键的振动快慢不同，即所发出的声音的音调不同。
故选：。
本题考查了声音的特征，只要对三个特征音调、响度、音色有深刻的认识，将知识与生活有机的结合起来，便能找到答案。
 2.【答案】 【解析】解：冬天温度较低，在菜窖里放几桶水，水放热凝固，可以使菜窖的温度不至于过低而将菜冻坏。
故选：。
物质由液态变为固态的过程叫凝固，凝固要放热。
本题考查的是凝固放热在生活中的应用，是一道应用题。
 3.【答案】 【解析】解：当光线从空气斜射入其它透明介质时，折射角小于入射角，折射光线靠近法线，入射光线、折射光线分居在法线的两侧，故D正确。
故选：。
此题主要考查了光的折射光线的画法，首先要熟练掌握光的折射定律的内容，关键是搞清折射角与入射角的关系。
 4.【答案】 【解析】解：
A、图中滑片向左移动时，电阻丝接入部分变短，连入的阻值变小，符合题意；
B、同时接入上方两接线柱，相当于接入一导线，滑片移动，接入电阻不变，不符合题意；
C、同时接入下方两接线柱，相当于接入一定值电阻，滑片移动，接入的电阻值不变，不符合题意；
D、滑片向左移动时，电阻丝接入部分变长，接入电路中的电阻变大，不符合题意。
故选：。
滑动变阻器是通过改变接入电路中电阻丝的长度来改变电阻大小的。滑动变阻器要起到改变电阻的作用应一上一下接入电路中，由此分析解答。
本题考查了滑动变阻器的接法。要使滑动变阻器的电阻变大或变小，关键是要看下边的接线柱接哪个。
 5.【答案】 【解析】解：
A、在高压电线附近放风筝易引发高压电弧触电，故A不符合安全用电要求；
B、生活中的水是导体，电器起火时，应先切断电源，再施救，故B不符合安全用电要求；
C、控制电灯的开关安装在火线与灯之间，防止维修或更换电灯时发生触电事故，故C不符合安全用电要求；
D、更换灯泡、搬动用电器前，应断开电源开关，以防止人接触用电器时可能发生触电事故，故D符合安全用电要求。
故选：。
生活中要远离高压带电体；
生活中的水是导体；
控制电路的开关要接在用电器与火线之间；
更换灯泡、搬动用电器前，应断开电源开关，以防止触电。
本题考查安全用电的常识，解决此类题目要结合安全用电的知识进行分析解答。为防止因电带来的伤害，不能违反。
 6.【答案】 【解析】解：、一只长方形口罩的长、宽分别为、，面积约为，故A符合实际；
B、一瓶家用洗手液的质量约为，故B不符合实际；
C、一张消毒湿巾的厚度约为，故C不符合实际；
D、一只手持式测温枪质量约，所受的重力约为，故D不符合实际。
故选：。
首先要对选项中涉及的几种物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案。
估测法是利用物理概念、规律、物理常数和常识对物理量的数值、数量级进行快速计算以及对取值范围合理估测的方法。
 7.【答案】 【解析】解：
由电路图可知，滑动变阻器与定值电阻串联，电流表测电路中的电流；
当油箱中的油量减少时，浮子随油面下降，在杠杆的作用下滑片向上移动，则变阻器连入电路的电阻变大，电路中的总电阻增大，由可知，电路中的电流减小，故A正确、BCD错误。
故选：。
由电路图可知，滑动变阻器与定值电阻串联，电流表测电路中的电流，根据油量的变化可知浮子的运动情况，在杠杆的作用下可知滑片移动的方向，从而可知变阻器接入电路中电阻的变化，由电阻的串联可知总电阻的变化，根据欧姆定律可知电路中电流的变化。
本题考查了滑动变阻器和欧姆定律的应用，正确分析油量变化时滑片移动的方向是关键。
 8.【答案】 【解析】解：、日晷利用光沿直线传播，故A错误；
B、司南利用的是磁体与地磁场间的相互作用，故B错误；
C、紫砂壶是一个连通器，故C正确；
D、水车利用的是水的动能，故D错误。
故选：。
本题考查生活中各种事物包含的物理原理，知识覆盖面广，但难度不大。学会要学会用理论来解决实际问题。
 9.【答案】 【解析】解：、由图可知，；不计绳重和摩擦时，拉力，故A错误；
B、拉力做的有用功：，故B错误；
C、绳子自由端移动距离，故C错误；
D、拉力做的总功：，
滑轮组的机械效率：，故D正确。
故选：。
图中使用的滑轮组承担物重的绳子股数，不计绳重和摩擦，利用求拉力大小；
根据求拉力做的有用功；
由图知，，则绳子自由端移动距离；
利用求拉力做的总功，利用机械效率的公式求滑轮组的机械效率。
本题考查了学生对有用功、总功、机械效率公式、滑轮组的理解和运用，本题关键是利用好不计绳重和摩擦时拉力。
 10.【答案】 【解析】解：图中没有电源，所以不能用来做与通电螺线管、通电导体和电磁铁相关的实验；该装置中，让闭合电路的一部分导体在磁场中运动，通过电流计的指针是否偏转来判断在电路中有无感应电流产生，所以此图是探究导体在磁场中运动时产生感应电流的条件，故D正确。
故选：。
根据有无电源以及相关条件来判断实验目的。
本题考查了发电机的原理图，发电机和电动机的区别就是有无电源。
 11.【答案】 【解析】解：平行于主光轴的光线经凸透镜折射后将汇聚于一点，从焦点到透镜光心的距离即为焦距，由图甲知，透镜的焦距为；
A、图乙中，物距，时，成倒立放大的实像，即实验中烛焰成的是倒立放大的实像，故A正确；
B、由凸透镜成像规律可知，当时，，故B正确；
C、因为凸透镜成实像时，物距增大，像距减小，像变小，故C错误；
D、凸透镜物距小于焦距成正立放大的虚像，即，故D正确。
故选：。
本题主要考查了测量焦距的方法和凸透镜的成像规律。凸透镜成实像时如果物距变小，那么像距变大，像的大小也变大，凸透镜成虚像时，如果物距变小，那么像距变小，像的大小也变小。
 12.【答案】 【解析】解：由电路图可知，灯泡与定值电阻串联，电压表测两端的电压，电压表测两端的电压，
A、由灯泡正常发光可知，灯泡两端的电压即电压表的示数，功率，
由：：可得，电压表的示数：
，
因串联电路中总电压等于各分电压之和，
所以，电源的电压，故A正确；
、因串联电路中各处的电流相等，
所以，由可得，电路中的电流即灯泡中的电流：
，故C正确；
由可得，电阻的阻值：
，故B正确；
D、电阻消耗的功率：
，故D错误。
故选：。
由电路图可知，灯泡与定值电阻串联，电压表测两端的电压，电压表测两端的电压，
灯泡正常发光的电压和额定电压相等，根据：：求出电压表的示数，根据串联电路的电压特点求出电源的电压；
根据串联电路的电流特点和求出电路中的电流即灯泡中的电流，根据欧姆定律求出电阻的阻值；
根据求出电阻消耗的功率。
本题考查了串联电路的特点和欧姆定律、电功率公式的应用，要注意灯泡正常发光时的电压和额定电压相等。
 13.【答案】 【解析】解：
当装有金属球的烧杯漂浮在盛有水的大容器的水面上，排开液体体积的增加量为，
则由漂浮条件可得：，
所以，，
金属球投入水中后沉底，则，
所以，；故A正确，B错误；
将该金属球取出放入水中后沉底，金属球受到的浮力：，
则它对容器底的压力：
；故C错误，D正确。
故选：。
金属球放入烧杯中，根据排开的液体体积增加量，利用阿基米德原理求出金属球的重力，即可求其质量；
将该金属球取出放入水中，此时排开的液体体积增加量，即为金属球的体积；最后即可根据求出金属球的密度；
将该金属球取出放入水中，利用阿基米德原理求出金属球的浮力；它对容器底的压力。
本题考查阿基米德原理和物体漂浮条件的应用。关键是根据题目提供条件求出排开的液体体积。
 14.【答案】反射  等于 【解析】解：倒影属平面镜成像现象，是光照到水面发生反射形成的；
由于平面镜成像中，像与物体的大小相等，所以倒影中“摩天轮”的直径也为。
故答案为：反射；等于。
当光照射到物体界面上时，有一部分光被反射回来的现象是光的反射，例如：平面镜成像、水中倒影都是由光的反射形成的；平面镜成像的特点：像物等大、像物等距、虚像。
本题考查了对光的反射现象和平面镜成像特点的认识，属基础题，难度不大。
 15.【答案】  增强 【解析】解：如图所示，电流从右侧流入，左侧流出，用右手握住螺线管，四指所指的方向为电流的方向，大拇指指向螺线管的左端即端相对于条形磁体的极，所以通电螺线管端相当于条形磁铁的极，端为极；
螺线管中的的磁性强弱与电流大小有关，电流越大磁性越强，若螺线管中的电流增大，它的磁性会增强。
故答案为：；增强。
利用安培定则可以判断通电螺线管的极性；
螺线管中的的磁性强弱与电流大小有关，电流越大磁性越强。
本题考安培定则的应用、电流磁场的强弱等问题，是一道基础题，掌握基础知识即可正确解题。
 16.【答案】做功机械 【解析】解：由图可知，两个气门都关闭，火花塞点火，活塞向下运动，因此是做功冲程；汽油机的做功冲程把燃料燃烧产生的内能转化为机械能。
故答案为：做功；机械。
内燃机的四个冲程有吸气冲程、压缩冲程、做功冲程、排气冲程，判断冲程名称可用口诀：“先看气门开关情，再看活塞上下行；开下吸气开上排，关上压缩关下功”进行分析；在汽油机的四个冲程中，机械能转化为内能的是压缩冲程，内能转化为机械能的是做功冲程。
本题考查了学生对汽油机的四个冲程的能量转化的了解与掌握，是一道基础题目。
 17.【答案】大气压  惯性 【解析】解：
一个标准大气压可以支持约高的水柱，塑料瓶中的水不会立刻全部流掉，正是因为大气压作用在盆景中的水面，大气压支持着瓶内的水不会流出来。
锤头与锤柄原来都向下运动，锤柄撞在硬物上受到阻力作用，锤柄受到阻力停止运动时，锤头由于具有惯性，继续向下运动，就紧套在锤柄上了。
故答案为：大气压；惯性。
浸在空气中的物体受到大气压的作用，一个标准大气压可以支持约高度的水柱。
一切物体都有保持原来运动状态不变的性质，叫惯性；惯性的大小与物体的质量有关，质量越大，惯性越大。
本题考查学生运用所学知识分析解决实际问题的能力，对学生的要求较高，是中考重点考查的内容。
 18.【答案】   【解析】解：用的力沿水平方向推着购物车在水平地面上前进，
则推力所做的功：，
推力做功的功率：
。
故答案为：；。
由题可知，物体在的推力作用下前进了，由可求得推力做的功，由可求得推力的功率。
此题主要考查的是学生对功的计算公式、功率的计算公式的运用，基础性题目。
 19.【答案】：  ： 【解析】解：从图可知，当电压为时，通过的电流为，根据欧姆定律可知，
当电压为时，通过的电流为，根据欧姆定律可知，
则：：：；
将、接入电源电压不变的电路中，设电源电压为，当只闭合时，两电阻串联，
由串联电路的电阻特点可知，电路中的总电阻：，
电路消耗的总功率为，
当和都闭合时，电路为的简单电路，
电路消耗的总功率为，
因此：：：。
故答案为：：；：。
从图可知，当电压为时，通过的电流为，根据欧姆定律可知的阻值；当电压为时，通过的电流为，根据欧姆定律可知的阻值，据此得出：；
将、接入电源电压不变的电路中，设电源电压为，当只闭合时，两电阻串联，根据得出电路消耗的总功率为，当和都闭合时，电路为的简单电路，根据得出电路消耗的总功率为，进而得出：。
本题考查欧姆定律的应用和电功率的计算，关键是从图中得出有用信息。
 20.【答案】解：使水温由升高到，水需要吸收热量为：
；
不计热量损失，电热丝所产生热量的全部被水吸收，
 由得加热所需要的时间为：
。
答：水吸收的热量为；
加热所需要的时间为。 【解析】由吸热公式计算吸收的热量。
根据电热丝正常工作时所需要产生热量，由电热公式计算电流产生这些热量所需要的时间。
本题是一道电学与热学的综合应用题。与生活相连，使学生觉得学了物理有用，且加强了学生的节能环保的意识，计算时注意单位的统一。
 21.【答案】          偏大 【解析】解：【实验数据处理】
由图示量筒可知，量筒内河水体积：，
由图示天平可知，烧杯与河水的总质量：，
河水的质量：，
河水的密度：；
【实验评估】
不可能把烧杯内的河水全部倒入量筒内，导致测量的河水的体积偏小，由公式知，密度测量结果偏大。
故答案为：；；；；；偏大。
实验原理为，由图示量筒可以读出盐水的体积；砝码质量与游码示数之和是被测物体的质量；求出被测盐水的质量，然后由密度公式可以求出盐水的密度；
烧杯中的河水不可能全部倒入量筒中，这样会使测量出的体积偏小，由密度公式分析对密度影响。
此题中考查了关于液体密度测量的基本技能，包括天平、量筒的读数，运用密度的公式进行计算，以及测量误差的分析等。
 22.【答案】右；；；；见图
 【解析】解：杠杆左端下沉，应将杠杆重心向右移，所以应将两端的平衡螺母左端和右端的均可向右调节；
分析表格中的数据知，，，故可得出杠杆平衡的条件是：动力动力臂阻力阻力臂；
已知每个钩码的质量均为，由图可知，阻力即为钩码的重力，所以阻力大小为：
；
杠杆在水平位置平衡，支点到力的作用点的距离即为阻力臂，由图知阻力臂为；
过支点作动力作用线的垂线段，即动力臂；如图所示：


故答案为：右；；；；见上图。
杠杆左端下沉，说明杠杆的重心在支点左侧，调节平衡螺母应使杠杆重心右移；
杠杆平衡的条件是：动力动力臂阻力阻力臂；
由图可知，阻力即为钩码的重力，根据重力公式即可得出，根据图得出阻力臂；
已知支点和动力的方向，过支点作垂直于动力作用线的垂线段，即动力臂。
本题考查杠杆的平衡条件，明确杠杆的平衡条件是关键。知道力臂的定义，并且能根据力臂的定义画出正确的力臂。
 23.【答案】解：只闭合开关，电路为电阻的简单电路，由欧姆定律可得电源电压：；
、均闭合时，两电阻并联接入电路，电流表测干路电流，
并联电路各并联支路两端电压相等，由欧姆定律可得通过电阻的电流：，
并联电路干路电流等于各支路电流之和，所以电流表的示数：。
答：电源电压为；
、均闭合时，电流表的示数为。 【解析】只闭合开关，电路为电阻的简单电路，由欧姆定律可得电源电压；
、均闭合时，两电阻并联接入电路，电流表测干路电流，根据并联电路电压特点结合欧姆定律计算通过电阻的电流，根据并联电路电流规律计算电流表的示数。
本题考查并联电路特点、欧姆定律的灵活运用，题目难度不大。
 24.【答案】解：在没有电流表的情况下，电压表与定值电阻应起到电流表的作用，故将已知电阻与待测串联；
因为的与其他电阻的阻值差距过大，串联后基本分的所有电压，造成其它电阻分的电压过小，无法测量，所以不能选用，
因电源电压约为，电压表量程是，如果选用或与串联，或分的电压一定大于，无法使用电压表测量，故应将、、待测电阻电阻串联，且电压表与并联，如下图所示：
；
断开开关，按电路图连接实验电路；
闭合开关，记下电压表的示数为；
断开开关，将电压表移到电阻两端，闭合开关，记下电压表的示数；
根据串联电路中电流处处相等可得：，
待测电阻为：
故答案为：见解答图；
断开开关，按电路图连接实验电路；
闭合开关，记下电压表的示数为；
断开开关，将电压表移到电阻两端，闭合开关，记下电压表的示数；
。 【解析】在没有电流表的情况下，电压表与定值电阻应起到电流表的作用，故将已知电阻与待测串联；
根据电压表的量程和所给电阻阻值，结合串联分压得出测量方法，然后画出电路图；
电阻的阻值约等于电阻与电阻阻值，分的电压为电源电压的一半，大于，无法使用该电压表测量其两端的电压，所以要先后测出电阻与电阻两端的电压，据此操作；
由串联电路的电流特点及欧姆定律得出待测电阻表达式。
本题考查在没有电流表的条件下设计方案测电阻的能力，关键是根据要求确定哪个电阻与待测电阻串联，难度较大。
 25.【答案】解：滑动变阻器的滑片移动到左端时，滑动变阻器阻值为，此时定值电阻单独接入电路，定值电阻两端电压最大，为电源电压，分析图乙可知电源电压值是；
当滑动变阻器在最右端时，阻值最大，电流最小，结合图乙分析可知电流为；定值电阻，滑动变阻器和定值电阻串联，所以滑动变阻器两端的电压；
滑动变阻器的滑片移动到左端时，滑动变阻器阻值为，此时定值电阻单独接入电路，此时电流；

设定值电阻为，定值电阻的电功率变化量：
；
答：电源电压值是；
：
。 【解析】滑动变阻器的滑片移动到左端时，滑动变阻器阻值为，此时定值电阻单独接入电路，定值电阻两端电压最大，为电源电压；
当滑动变阻器在最右端时，阻值最大，电流最小，结合图乙和串联电路特点可以算出左端点坐标；
滑动变阻器的滑片移动到左端时，滑动变阻器阻值为，此时定值电阻单独接入电路，利用欧姆定律可算出右端点坐标；
设定值电阻为，，通过代数运算可以得到数学表达式。
本题考查了欧姆定律的实际应用和功率的代数运算，综合性较强。
