教科版 (2019)必修 第三册第三章 电磁场与电磁波初步1 磁场 磁感线达标测试

这是一份教科版 (2019)必修 第三册第三章 电磁场与电磁波初步1 磁场 磁感线达标测试，共5页。试卷主要包含了下列说法正确的是，关于磁感线，下列说法中正确的是，解析等内容，欢迎下载使用。

A．沿导线方向放置磁针，使小磁针在导线的延长线上
B．垂直导线方向放置磁针，使小磁针在导线的正下方
C．导线沿南北方向放置在小磁针的正上方
D．导线沿东西方向放置在小磁针的正上方
2．下列说法正确的是( )
A．磁感线有可能出现相交的情况
B．磁感线总是由N极出发指向S极
C．某点磁场的方向与放在该点的小磁针静止时N极所指方向一致
D．某点磁场的方向与放在该点的小磁针受力的方向一致
3．如图所示，水平直导线 ab 通有向右的电流I，置于导线正下方的小磁针N极将( )
A．向纸内偏转
B．向纸外偏转
C．在纸面内顺时针转过90°
D．不动
4．关于磁感线，下列说法中正确的是( )
A．两条磁感线的空隙处一定不存在磁场
B．磁感线的方向总是从N极指向S极
C．磁感线上每一点的切线方向都跟该点的磁场方向一致
D．磁感线是真实存在的曲线，它们之间有交点
5．(多选)关于电场和磁场，下列说法中正确的是( )
A．电场对处于其中的电荷有力的作用
B．磁场对处于其中的小磁针有力的作用
C.电场线和磁感线是客观存在的
D．电场和磁场都是特殊的物质
6．关于磁感线和电场线，下列说法中正确的是( )
A．磁感线是闭合曲线，而电场线不是闭合曲线
B．磁感线和电场线都是一些互相平行的直线
C．磁感线起始于N极，终止于S极；电场线起始于正电荷，终止于负电荷
D．磁感线和电场线都只能分别表示磁场和电场的方向
7．下列关于电场线和磁感线的说法中正确的是( )
A．任意两条磁感线不相交，两条电场线也不相交
B．电场线和磁感线都是闭合曲线
C．电场线和磁感线都是电场或磁场中实际存在的线
D．电场线越密的地方，同一试探电荷所受的电场力越小

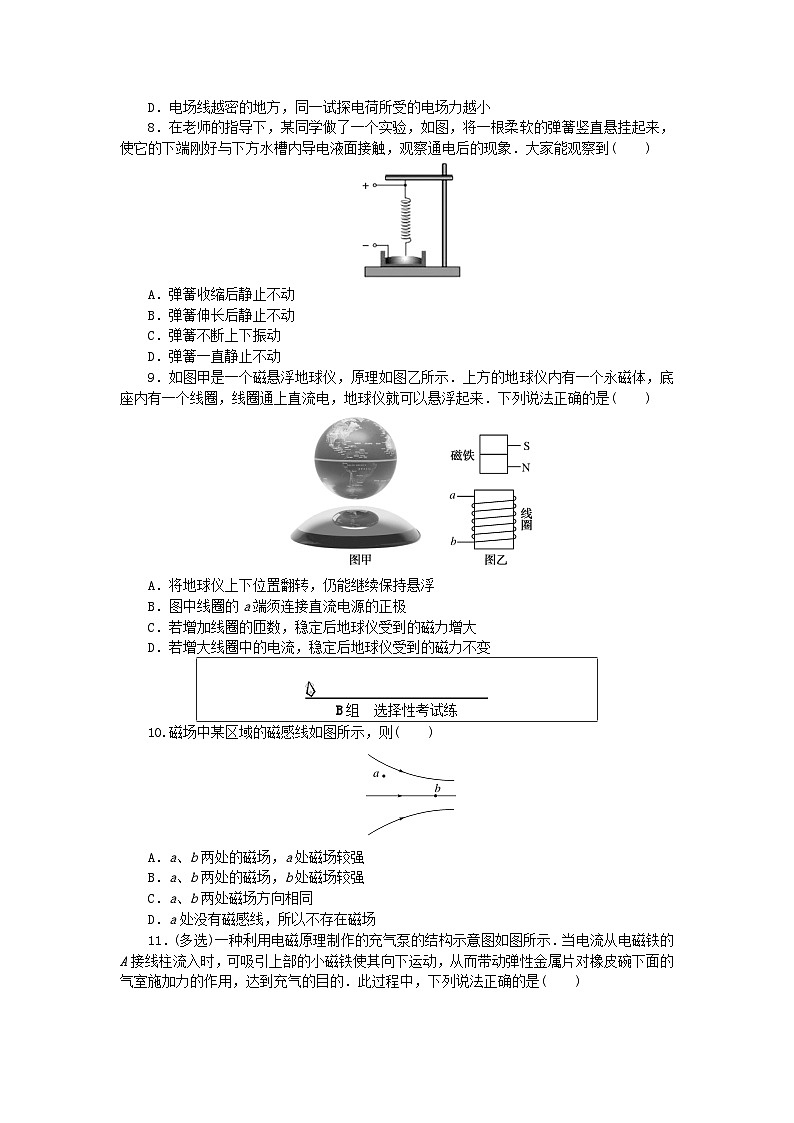

8．在老师的指导下，某同学做了一个实验，如图，将一根柔软的弹簧竖直悬挂起来，使它的下端刚好与下方水槽内导电液面接触，观察通电后的现象．大家能观察到( )
A．弹簧收缩后静止不动
B．弹簧伸长后静止不动
C．弹簧不断上下振动
D．弹簧一直静止不动
9．如图甲是一个磁悬浮地球仪，原理如图乙所示．上方的地球仪内有一个永磁体，底座内有一个线圈，线圈通上直流电，地球仪就可以悬浮起来．下列说法正确的是( )
A．将地球仪上下位置翻转，仍能继续保持悬浮
B．图中线圈的a端须连接直流电源的正极
C．若增加线圈的匝数，稳定后地球仪受到的磁力增大
D．若增大线圈中的电流，稳定后地球仪受到的磁力不变
10.磁场中某区域的磁感线如图所示，则( )
A．a、b两处的磁场，a处磁场较强
B．a、b两处的磁场，b处磁场较强
C．a、b两处磁场方向相同
D．a处没有磁感线，所以不存在磁场
11．(多选)一种利用电磁原理制作的充气泵的结构示意图如图所示．当电流从电磁铁的A接线柱流入时，可吸引上部的小磁铁使其向下运动，从而带动弹性金属片对橡皮碗下面的气室施加力的作用，达到充气的目的．此过程中，下列说法正确的是( )
A．电磁铁的上端为S极
B．小磁铁的上端为S极
C．电磁铁的工作原理是电流的磁效应
D．电磁铁用的铁芯由硬磁性材料制作而成
12．如图所示，甲、乙是直线电流的磁场，丙、丁是环形电流的磁场，戊、己是通电螺线管的磁场，试在各图中补画出电流方向或磁感线方向．

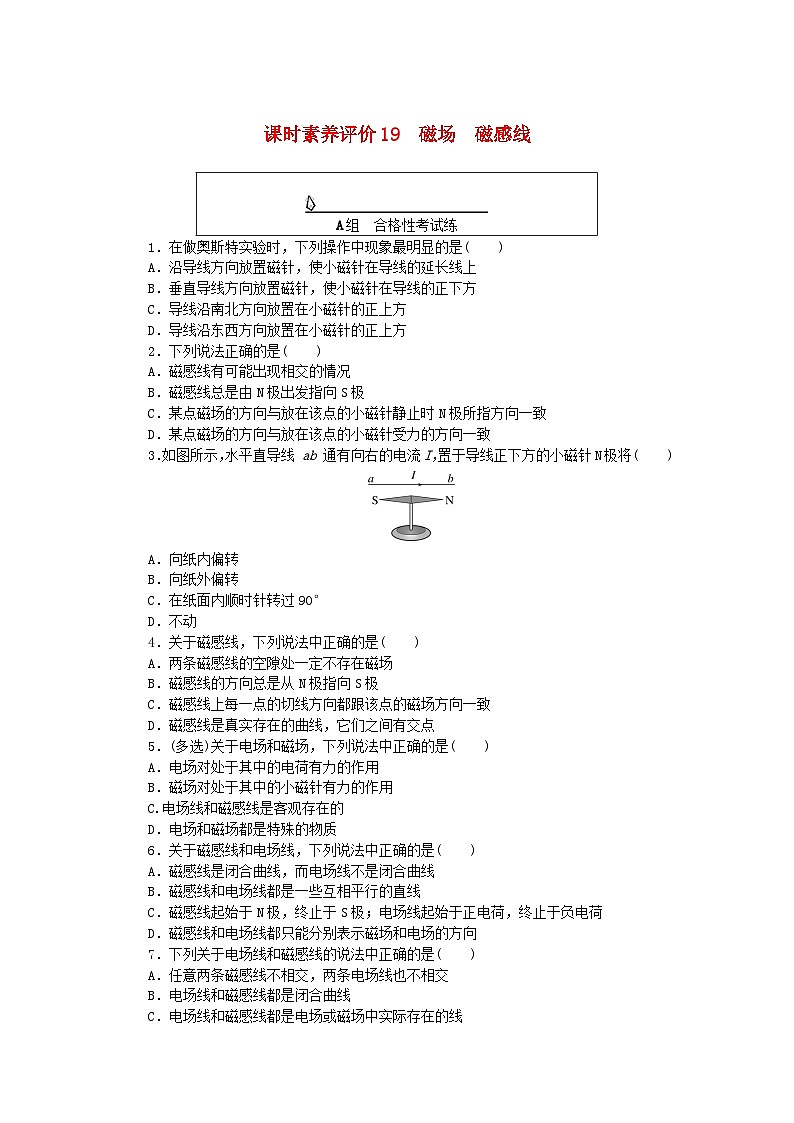

课时素养评价19 磁场 磁感线
1．解析：为了使现象明显，应该将小磁针放置在导线一侧，且平行导线方向放置小磁针．又由于小磁针只能在水平面内转动，所以应该将小磁针放置在导线下方或上方，即将小磁针和导线放置在同一竖直面内，而不能将小磁针和导线放置在同一水平面内，由于地球的磁场是沿南北方向的，为了使实验现象明显，应该使电流的磁场不沿南北方向，最好沿与南北方向夹角最大的东西方向，所以应在南北方向放置导线．故选C.
答案：C
2．解析：根据磁感线的特点，磁感线在空间内不能相交，A错误；磁感线是闭合曲线，在磁体外部由N极指向S极，在磁体内部由S极指向N极，B错误；磁感线的切线方向表示磁场的方向(小磁针静止时N极指向)，C正确，D错误．
答案：C
3．解析：当通入如图所示的电流时，根据右手螺旋定则可得小磁针的位置的磁场方向是垂直纸面向里，由于小磁针静止时N极的指向为磁场的方向，所以小磁针的N极将垂直于纸面向里转动，S极指向外偏转，故A正确，B、C、D错误．
答案：A
4．解析：磁感线不是真实存在的物质，是用以形象地描绘磁场分布的一些曲线，磁场存在于磁体周围的空间中，不存在磁感应强度为零的间隙，故A错误；磁感线是闭合的曲线，在磁体内部，磁感线的方向是由S极到N极，故B错误；引入磁感线时规定，磁感线上每一点的切线方向与该点的磁场方向一致，故C正确；磁感线不是真实存在的曲线；空间中任意一点磁场方向只有一个，即磁感线不可能相交，故D错误．
答案：C
5．解析：电场的性质就是对放入其中的电荷有力的作用，A正确；磁场对处于其中的小磁针有力的作用，B正确；电场和磁场的电场线和磁感线是为了形象的描述电场和磁场而引入的，是假想的，不是客观存在的，C错误；电场和磁场都是客观存在的，只是不能直接的观察到，D正确．
答案：ABD
6．解析：电场线起始于正电荷(或无穷远)，终止于负电荷(或无穷远)，即电场线不是闭合曲线，而磁感线在磁体外部从N极指向S极，在磁体内部从S极指向N极，构成闭合曲线，A正确，C错误；无论是磁感线还是电场线，都是既有直线，也有曲线，B错误；磁感线和电场线都分别能表示磁场、电场的强弱和方向，D错误．
答案：A
7．解析：任意两条磁感线一定不相交，电场线也不相交，否则交点处有两个方向，违反唯一性的特点，故A正确；电场线是不闭合曲线，而磁感线是闭合的曲线，故B错误；电场线和磁感线都是假想的曲线，并不存在，故C错误；电场线越密的地方，电场强度越大，由公式F＝qE知同一试探电荷所受的电场力越大，故D错误．
答案：A
8．解析：当有电流通过弹簧时，构成弹簧的每一圈导线周围都产生了磁场，根据安培定则知，各圈导线之间都产生了相互的吸引作用，弹簧就缩短了，当弹簧的下端离开导电液体后，电路断开，弹簧中没有了电流，各圈导线之间失去了相互吸引力，弹簧又恢复原长，使得弹簧下端又与导电液体接触，弹簧中又有了电流，开始重复上述过程，A、B、D错误，C正确．
答案：C
9．解析：地球仪根据同名磁极相互排斥的原理工作，将地球仪上下翻转，则磁体磁极颠倒，和线圈的作用力从斥力变为吸引力的作用，不能继续保持悬浮，故A错误；线圈a端接正极时，根据安培定则，可知螺线管上面S极和永磁体下端磁极相反，会相互吸引，地球仪不会悬浮，故B错误；若增加线圈匝数，磁场增大，稳定后地球仪悬浮得更高，但稳定后地球仪受到的磁力仍与重力大小相等，故C错误；若增大线圈中的电流，稳定后地球仪悬浮得更高，但稳定后地球仪受到的磁力仍与重力大小相等，故D正确．
答案：D
10．解析：由图可知b处的磁感线较密，a处的磁感线较疏，所以b处磁场较强，故A错，B对；磁感线的切线方向表示磁场的方向，故C错；磁感线是用来描述磁场的，不可能在存在磁场的区域内全部画磁感线，那样将会与不画磁感线产生相同的效果，故D错．
答案：B
11．解析：当电流从电磁铁的A接线柱流入时，根据安培定则可知电磁铁的下端为N极，上端为S极，电磁铁吸引小磁铁向下运动，根据磁铁同极相斥、异极相吸的特性可知，小磁铁的下端为N极，上端为S极，A、B均正确；电磁铁的工作原理是电流的磁效应，C正确；根据电磁铁的工作要求，当没有电流时，要让铁芯失去磁性．当通电时，要有磁性，其铁芯应选用易磁化与退磁的软磁性材料，D错误．
答案：ABC
12．答案：如图所示
