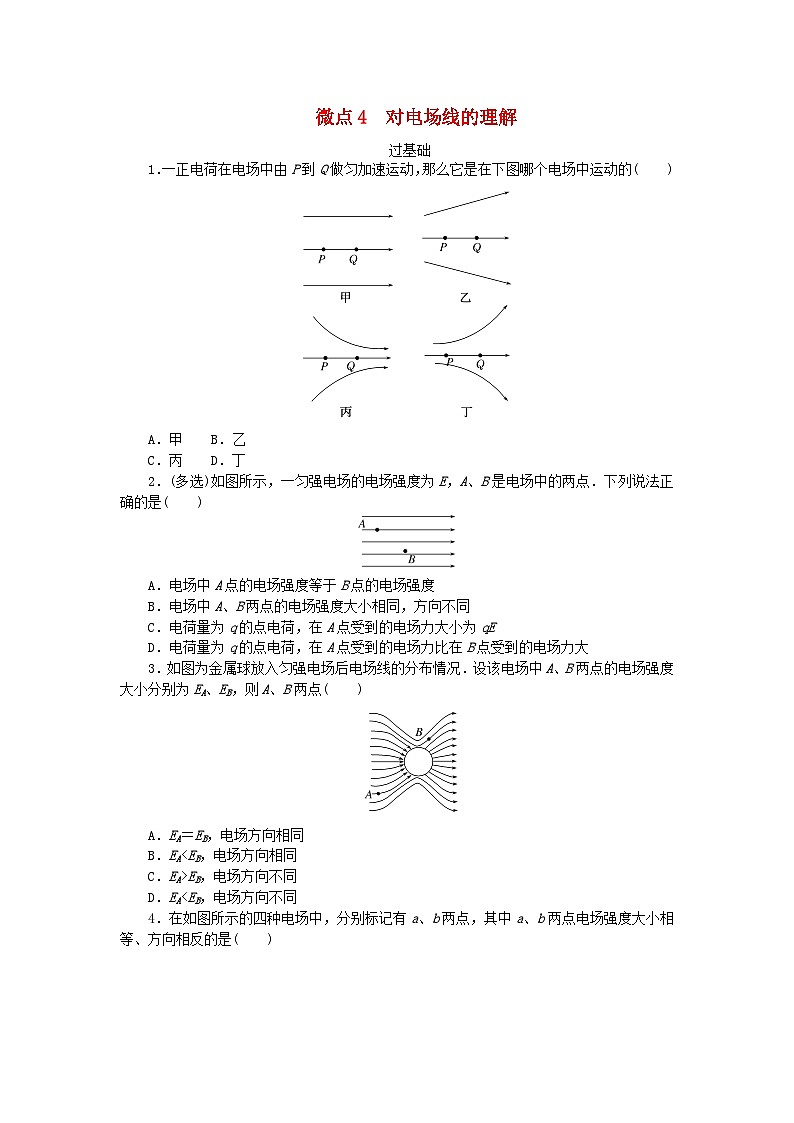

微点4　对电场线的理解

1．一正电荷在电场中由P到Q做匀加速运动，那么它是在下图哪个电场中运动的(　　)

A．甲 B．乙

C．丙 D．丁

2．(多选)如图所示，一匀强电场的电场强度为E，A、B是电场中的两点．下列说法正确的是(　　)

A．电场中A点的电场强度等于B点的电场强度

B．电场中A、B两点的电场强度大小相同，方向不同

C．电荷量为q的点电荷，在A点受到的电场力大小为qE

D．电荷量为q的点电荷，在A点受到的电场力比在B点受到的电场力大

3．如图为金属球放入匀强电场后电场线的分布情况．设该电场中A、B两点的电场强度大小分别为EA、EB，则A、B两点(　　)

A．EA＝EB，电场方向相同

B．EA<EB，电场方向相同

C．EA>EB，电场方向不同

D．EA<EB，电场方向不同

4．在如图所示的四种电场中，分别标记有a、b两点，其中a、b两点电场强度大小相等、方向相反的是(　　)

A．甲图中与点电荷等距的a、b两点

B．乙图中两等量异种点电荷连线的中垂线上与连线中点等距的a、b两点

C．丙图中两等量同种点电荷连线的中垂线上与连线中点等距的a、b两点

D．丁图中非匀强电场中的a、b两点

5．如图所示，实线为等量异种点电荷周围的电场线，虚线为以一点电荷为中心的圆，M点是两点电荷连线的中点，若将一正试探点电荷从虚线上N点移动到M点，则电荷所受电场力(　　)

A．大小不变 B．方向不变

C．逐渐减小 D．逐渐增大

一负电荷从电场中A点由静止释放，只受电场力作用，沿电场线运动到B点，它运动的速度—时间图像如图所示．则A、B两点所在区域的电场线分布情况可能是(　　)

微点4　对电场线的理解

1．答案：A

解析：正电荷在电场中由P到Q做匀加速运动，加速度不变，故受到的电场力不变，电场为匀强电场，A正确．

2．答案：AC

解析：由题图可知，此电场是匀强电场，而匀强电场的电场强度处处相同，故EA＝EB＝E，A正确，B错误；匀强电场的电场强度处处相同，所以电荷量为q的点电荷，在A点受到的电场力和在B点受到的电场力大小都是qE，C正确，D错误．

3．答案：D

解析：电场线的疏密表示电场强弱，由题图可知，B点密集，A点稀疏，故EA<EB；又电场方向沿电场线的切线方向，A、B两点的电场方向不同，故选项D正确．

4．答案：C

解析：甲图中与点电荷等距的a、b两点，场强大小相等，方向不同，但不是相反，选项A错误；乙图中两等量异种电荷连线的中垂线上与连线中点等距的a、b两点，场强大小相同，方向相同，选项B错误；丙图中两等量同种点电荷连线的中垂线上与连线中点等距的a、b两点，由对称性可知，两点的场强大小相同，方向相反，选项C正确；丁图中非匀强电场中的a、b两点，场强大小不同，方向也不是相反的，选项D错误．
