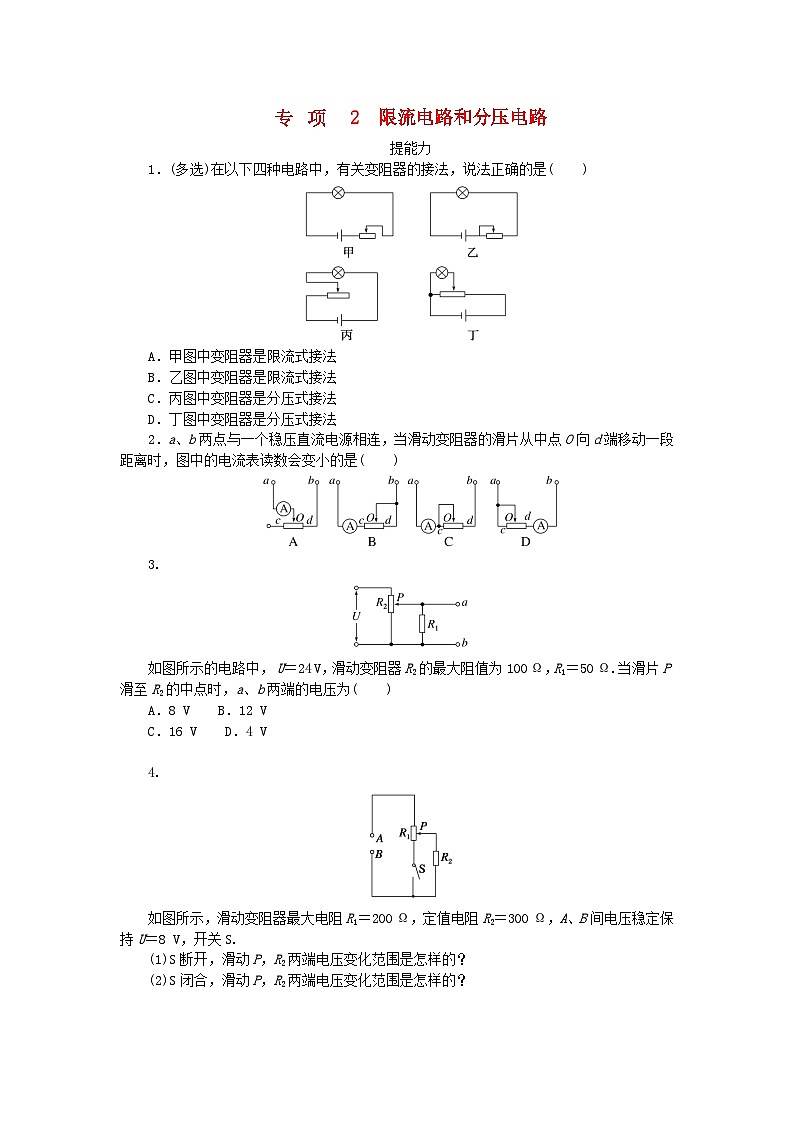

 2　限流电路和分压电路提能力　1．(多选)在以下四种电路中，有关变阻器的接法，说法正确的是(　　)A．甲图中变阻器是限流式接法B．乙图中变阻器是限流式接法C．丙图中变阻器是分压式接法D．丁图中变阻器是分压式接法2．a、b两点与一个稳压直流电源相连，当滑动变阻器的滑片从中点O向d端移动一段距离时，图中的电流表读数会变小的是(　　)3.如图所示的电路中， U＝24 V，滑动变阻器R2的最大阻值为100 Ω，R1＝50 Ω.当滑片P滑至R2的中点时，a、b两端的电压为(　　)A．8 V    B．12 VC．16 V    D．4 V 4.如图所示，滑动变阻器最大电阻R1＝200 Ω，定值电阻R2＝300 Ω，A、B间电压稳定保持U＝8 V，开关S.(1)S断开，滑动P，R2两端电压变化范围是怎样的？(2)S闭合，滑动P，R2两端电压变化范围是怎样的？    专项2　限流电路和分压电路1．答案：ABD解析：根据变阻器接入电路特点，甲、乙、丙为变阻器限流式接法，丁是变阻器分压式接法，A、B、D正确，C错误．2．答案：B解析：选项A、C、D中，滑动变阻器的电阻丝接入电路中的有效部分为Od段，当滑动变阻器的滑片从O向d端移动时，滑动变阻器接入电路的阻值减小，由欧姆定律I＝可知，电路中的电流将会增大，电流表的读数会变大；选项B中，滑动变阻器接入电路中的有效部分为cO段，当滑动变阻器的滑片从O向d端移动时，滑动变阻器接入电路的阻值增大，电路中的电流会减小，电流表的读数会变小，选项B正确．3．答案：A解析：由题图可知，滑片P滑至R2的中点时，滑动变阻器下半部分电阻为R下＝50 Ω，下半部分电阻与R1并联后的阻值R并＝＝25 Ω，则a、b两端的电压为Uab＝U＝×24 V＝8 V，故A正确．4．答案：(1)≤U2≤U(2)0≤U2≤U解析：(1)S断开，R1为限流式接法，P滑至R1最下端时，R2两端电压最小U1min＝，P滑至R1最上端时，R2两端电压最大U1max＝U，变化范围为≤U2≤U.(2)S闭合，R1为分压式接法，P滑至R1最下端时，R2被短路，两端电压最小U2min＝0，P滑至R1最上端时，R2与完整R1并联，两端电压最大U2max＝U，变化范围为0≤U2≤U.
