2023版新教材高中物理第二章电路及其应用微点6长度的测量及测量工具的选用课时作业教科版必修第三册

这是一份2023版新教材高中物理第二章电路及其应用微点6长度的测量及测量工具的选用课时作业教科版必修第三册，共4页。

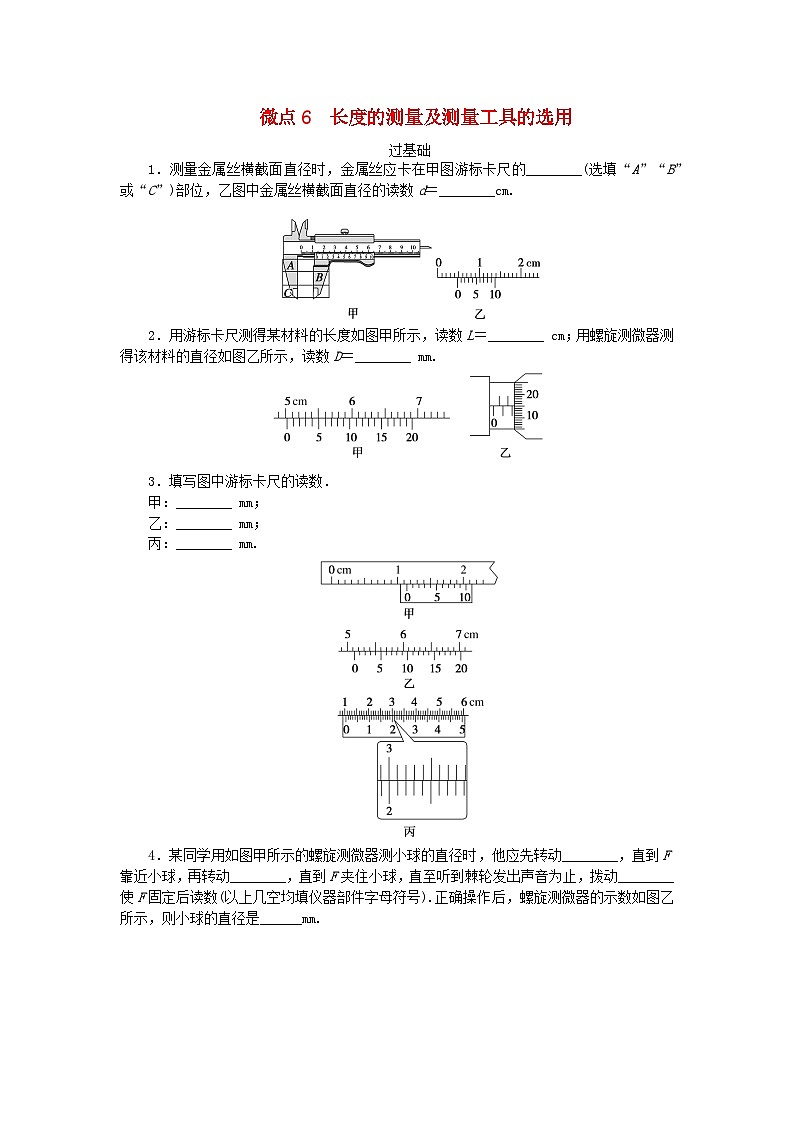

微点6　长度的测量及测量工具的选用　1．测量金属丝横截面直径时，金属丝应卡在甲图游标卡尺的________(选填“A”“B”或“C”)部位，乙图中金属丝横截面直径的读数d＝________cm.2．用游标卡尺测得某材料的长度如图甲所示，读数L＝________ cm；用螺旋测微器测得该材料的直径如图乙所示，读数D＝________ mm.3．填写图中游标卡尺的读数．甲：________ mm；乙：________ mm；丙：________ mm.4．某同学用如图甲所示的螺旋测微器测小球的直径时，他应先转动________，直到F靠近小球，再转动________，直到F夹住小球，直至听到棘轮发出声音为止，拨动________使F固定后读数(以上几空均填仪器部件字母符号).正确操作后，螺旋测微器的示数如图乙所示，则小球的直径是______mm.5．图甲为一游标卡尺的结构示意图，当测量一钢笔帽的内径时，应该用游标卡尺的________(选填“A”“B”或“C”)进行测量；示数如图乙所示，该钢笔帽的内径为________ mm.6．填写下图中螺旋测微器的读数．甲：________ mm；乙：________ mm.7．某同学测定一金属杆的长度和直径，示数如图甲、乙所示，则该金属杆的长度和直径分别为________ cm和________ mm.8．如图甲、乙、丙所示的三把游标卡尺，它们的游标尺依次分别为9 mm长10等分、19 mm长20等分、49 mm长50等分，它们的读数依次为________ mm、________ mm、________ mm.9．(1)如图1所示的游标卡尺，游标尺上共有20个分度，用它测量某工件的外径时，示数如图1所示，则此工件的外径是________ mm.(2)用螺旋测微器测量某电阻丝的直径，如图2所示，则此电阻丝的直径为________ mm.10．用螺旋测微器测圆柱体的直径时，示数如图甲所示，此示数为________ mm，用游标为50分度的卡尺(测量值可精确到0.02 mm)测定某圆柱体的直径时，卡尺上的示数如图乙所示，可读出圆柱的直径为________ mm.    微点6　长度的测量及测量工具的选用1．答案：C　0.48解析：测量金属丝横截面直径时，金属丝应卡在甲图游标卡尺的C部位．乙图中金属丝横截面直径的读数为d＝4 mm＋8×0.1 mm＝4.8 mm＝0.48 cm.2．答案：5.015　2.150解析：游标卡尺主尺读数为50 mm，20分度游标卡尺精确度为0.05 mm，第3条刻度线与主尺刻度线对齐，故游标尺读数为3×0.05 mm＝0.15 mm，所以该材料的长度为50.15 mm＝5.015 cm；螺旋测微器固定刻度部分读数为2 mm，可动刻度部分读数为15.0×0.01 mm＝0.150 mm，因此该材料的直径为2.150 mm.3．答案：11.4　51.25　10.44解析：由题图甲可知，主尺读数为11 mm，游标尺的精确度为0.1 mm，且第4条刻度线与主尺某条线对齐，故读数为11 mm＋4×0.1 mm＝11.4 mm；同理，题图乙中游标卡尺的读数为51 mm＋5×0.05 mm＝51.25 mm；题图丙中游标卡尺的读数为10 mm＋22×0.02 mm＝10.44 mm.4．答案：D　H　G　6.700解析：用螺旋测微器测小球直径时，先转动粗调旋钮D使测微螺杆F靠近被测小球，再转动微调旋钮H使测微螺杆F夹住小球，直到棘轮发出声音为止，拨动止动旋钮G使F固定后读数，读数为6.5 mm＋20.0×0.01 mm＝6.700 mm.5．答案：A　11.25解析：由游标卡尺的结构原理可知，测内径应选游标卡尺的内测量爪，故选A；游标卡尺的主尺读数为11 mm，游标尺的读数为5×0.05 mm＝0.25 mm，故钢笔帽的内径为11.25 mm.6．答案：0.520　3.700解析：由题图甲可知，固定刻度示数为0.5 mm，可动刻度示数为2.0×0.01 mm＝0.020 mm，故螺旋测微器的读数为0.5 mm＋0.020 mm＝0.520 mm；同理，题图乙中螺旋测微器的读数为3.5 mm＋20.0×0.01 mm＝3.700 mm.7．答案：60.10　4.20解析：金属杆长度由刻度尺示数可得，由题图甲得L＝60.10 cm. 由题图乙知，此游标尺为50分度，精确度为0.02 mm，游标尺上第10刻线与主尺上的一条刻线对齐，则金属杆直径为d＝4 mm＋0.02×10 mm＝4.20 mm.8．答案：17.7　24.85　3.18解析：甲图主尺整毫米为17 mm，游标尺读数为7×0.1 mm＝0.7 mm，最后结果是17 mm＋0.7 mm＝17.7 mm.乙图主尺整毫米是24 mm，游标尺读数为17×0.05 mm＝0.85 mm，最后结果是24 mm＋0.85 mm＝24.85 mm.丙图主尺整毫米是3 mm，游标尺读数为9×0.02 mm＝0.18 mm，最后结果是3 mm＋0.18 mm＝3.18 mm.9．答案：(1)4.45　(2)1.568(1.567～1.569均正确)解析：(1)20分度的游标卡尺，精确度是0.05 mm，游标卡尺的主尺读数为4 mm，游标尺上第9个刻度和主尺上某一刻度对齐，所以游标读数为9×0.05 mm＝0.45 mm，所以最终读数为4 mm＋0.45 mm＝4.45 mm.(2)螺旋测微器的固定刻度为1.5 mm，可动刻度为6.8×0.01 mm＝0.068 mm，所以最终读数为1.5  mm＋0.068 mm＝1.568 mm.10．答案：8.116(8.115、8.117也算对)　42.06解析：螺旋测微器的固定刻度读数为8 mm，可动刻度读数为11.6×0.01 mm＝0.116 mm，所以最终读数为8 mm＋0.116 mm＝8.116 mm.游标卡尺的主尺读数为42 mm，游标尺上第3个刻度与主尺上某一刻度对齐，故其读数为3×0.02 mm＝0.06 mm，所以最终读数为42 mm＋0.06 mm＝42.06 mm.
