专题11磁场

【2022年高考题组】

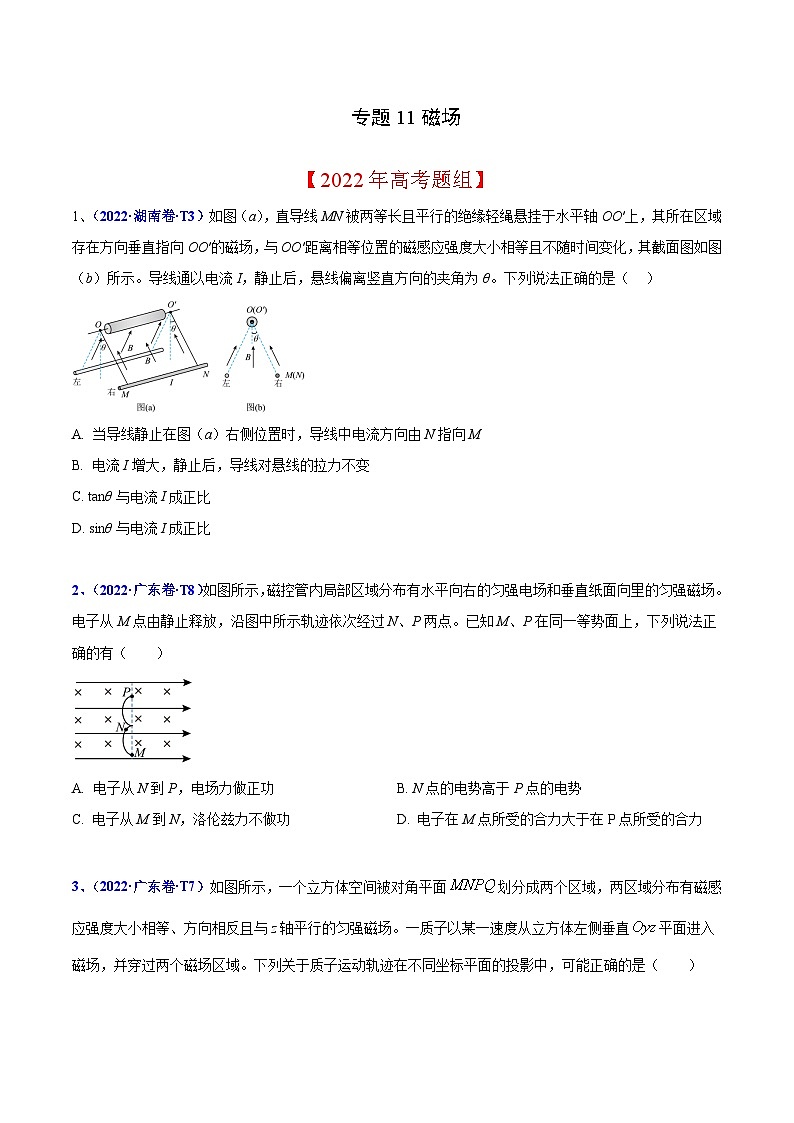

1、（2022·湖南卷·T3）如图（a），直导线MN被两等长且平行的绝缘轻绳悬挂于水平轴OO′上，其所在区域存在方向垂直指向OO′的磁场，与OO′距离相等位置的磁感应强度大小相等且不随时间变化，其截面图如图（b）所示。导线通以电流I，静止后，悬线偏离竖直方向的夹角为θ。下列说法正确的是（   ）

A. 当导线静止在图（a）右侧位置时，导线中电流方向由N指向M

B. 电流I增大，静止后，导线对悬线的拉力不变

C. tanθ与电流I成正比

D. sinθ与电流I成正比

2、（2022·广东卷·T8）如图所示，磁控管内局部区域分布有水平向右的匀强电场和垂直纸面向里的匀强磁场。电子从M点由静止释放，沿图中所示轨迹依次经过N、P两点。已知M、P在同一等势面上，下列说法正确的有（　　）

A. 电子从N到P，电场力做正功 B. N点的电势高于P点的电势

C. 电子从M到N，洛伦兹力不做功 D. 电子在M点所受的合力大于在P点所受的合力

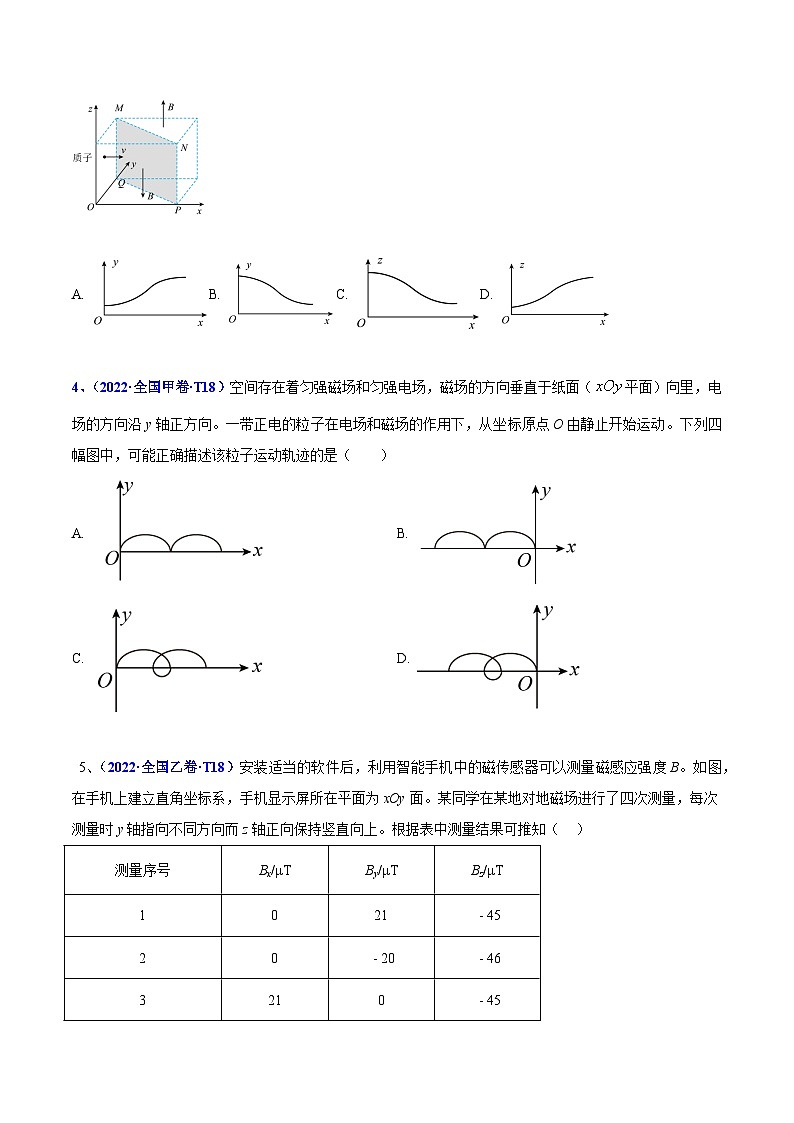

3、（2022·广东卷·T7）如图所示，一个立方体空间被对角平面划分成两个区域，两区域分布有磁感应强度大小相等、方向相反且与z轴平行的匀强磁场。一质子以某一速度从立方体左侧垂直平面进入磁场，并穿过两个磁场区域。下列关于质子运动轨迹在不同坐标平面的投影中，可能正确的是（　　）

A. B. C. D.

4、（2022·全国甲卷·T18）空间存在着匀强磁场和匀强电场，磁场的方向垂直于纸面（平面）向里，电场的方向沿y轴正方向。一带正电的粒子在电场和磁场的作用下，从坐标原点O由静止开始运动。下列四幅图中，可能正确描述该粒子运动轨迹的是（　　）

A.  B.

C.  D.

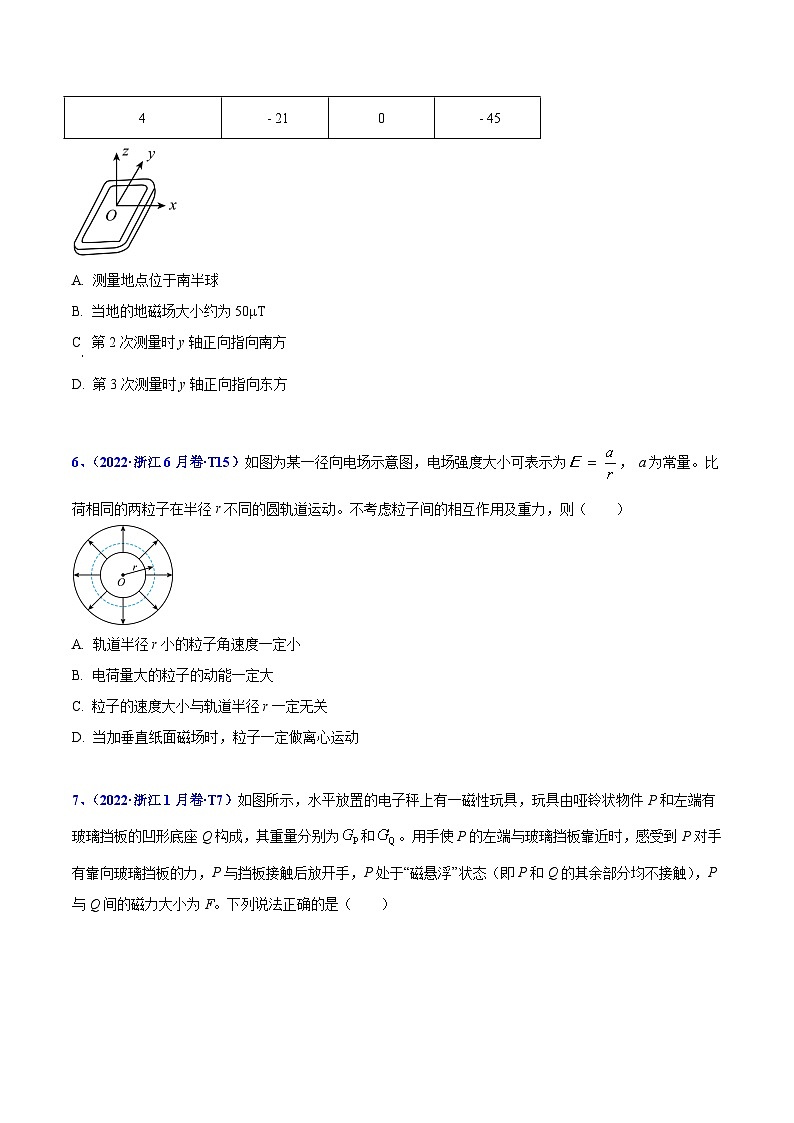

 5、（2022·全国乙卷·T18）安装适当的软件后，利用智能手机中的磁传感器可以测量磁感应强度B。如图，在手机上建立直角坐标系，手机显示屏所在平面为xOy面。某同学在某地对地磁场进行了四次测量，每次测量时y轴指向不同方向而z轴正向保持竖直向上。根据表中测量结果可推知（   ）

A. 测量地点位于南半球

B. 当地的地磁场大小约为50μT

C 第2次测量时y轴正向指向南方

D. 第3次测量时y轴正向指向东方

6、（2022·浙江6月卷·T15）如图为某一径向电场示意图，电场强度大小可表示为， a为常量。比荷相同的两粒子在半径r不同的圆轨道运动。不考虑粒子间的相互作用及重力，则（　　）

A. 轨道半径r小的粒子角速度一定小

B. 电荷量大的粒子的动能一定大

C. 粒子的速度大小与轨道半径r一定无关

D. 当加垂直纸面磁场时，粒子一定做离心运动

7、（2022·浙江1月卷·T7）如图所示，水平放置的电子秤上有一磁性玩具，玩具由哑铃状物件P和左端有玻璃挡板的凹形底座Q构成，其重量分别为和。用手使P的左端与玻璃挡板靠近时，感受到P对手有靠向玻璃挡板的力，P与挡板接触后放开手，P处于“磁悬浮”状态（即P和Q的其余部分均不接触），P与Q间的磁力大小为F。下列说法正确的是（　　）

A. Q对P磁力大小等于

B. P对Q的磁力方向竖直向下

C. Q对电子秤的压力大小等于＋F

D. 电子秤对Q的支持力大小等于＋

8、（2022·浙江1月卷·T3）利用如图所示装置探究匀强磁场中影响通电导线受力的因素，导线垂直匀强磁场方向放置。先保持导线通电部分的长度L不变，改变电流I的大小，然后保持电流I不变，改变导线通电部分的长度L，得到导线受到的力F分别与I和L的关系图像，则正确的是（　　）

A. B. C.  D.

9、（2022·湖北·T8）在如图所示的平面内，分界线SP将宽度为L的矩形区域分成两部分，一部分充满方向垂直于纸面向外的匀强磁场，另一部分充满方向垂直于纸面向里的匀强磁场，磁感应强度大小均为B，SP与磁场左右边界垂直。离子源从S处射入速度大小不同的正离子，离子入射方向与磁场方向垂直且与SP成30°角。已知离子比荷为k，不计重力。若离子从Р点射出，设出射方向与入射方向的夹角为θ，则离子的入射速度和对应θ角的可能组合为（　　）

A. kBL，0° B. kBL，0° C. kBL，60° D. 2kBL，60°

10、（2022·湖北·T11）如图所示，两平行导轨在同一水平面内。一导体棒垂直放在导轨上，棒与导轨间的动摩擦因数恒定。整个装置置于匀强磁场中，磁感应强度大小恒定，方向与金属棒垂直、与水平向右方向的夹角θ可调。导体棒沿导轨向右运动，现给导体棒通以图示方向的恒定电流，适当调整磁场方向，可以使导体棒沿导轨做匀加速运动或匀减速运动。已知导体棒加速时，加速度的最大值为g；减速时，加速度的最大值为g，其中g为重力加速度大小。下列说法正确的是（　　）

A. 棒与导轨间的动摩擦因数为

B. 棒与导轨间的动摩擦因数为

C. 加速阶段加速度大小最大时，磁场方向斜向下，θ=60°

D. 减速阶段加速度大小最大时，磁场方向斜向上，θ=150°

11、（2022·浙江1月卷·T22）如图为研究光电效应的装置示意图，该装置可用于分析光子的信息。在xOy平面（纸面）内，垂直纸面的金属薄板M、N与y轴平行放置，板N中间有一小孔O。有一由x轴、y轴和以O为圆心、圆心角为90°的半径不同的两条圆弧所围的区域Ⅰ，整个区域Ⅰ内存在大小可调、方向垂直纸面向里的匀强电场和磁感应强度大小恒为B1、磁感线与圆弧平行且逆时针方向的磁场。区域Ⅰ右侧还有一左边界与y轴平行且相距为l、下边界与x轴重合的匀强磁场区域Ⅱ，其宽度为a，长度足够长，其中的磁场方向垂直纸面向里，磁感应强度大小可调。光电子从板M逸出后经极板间电压U加速（板间电场视为匀强电场），调节区域Ⅰ的电场强度和区域Ⅱ的磁感应强度，使电子恰好打在坐标为（a+2l，0）的点上，被置于该处的探测器接收。已知电子质量为m、电荷量为e，板M的逸出功为W0，普朗克常量为h。忽略电子的重力及电子间的作用力。当频率为ν的光照射板M时有光电子逸出，

（1）求逸出光电子的最大初动能Ekm，并求光电子从O点射入区域Ⅰ时的速度v0的大小范围；

（2）若区域Ⅰ的电场强度大小，区域Ⅱ的磁感应强度大小，求被探测到的电子刚从板M逸出时速度vM的大小及与x轴的夹角；

（3）为了使从O点以各种大小和方向的速度射向区域Ⅰ的电子都能被探测到，需要调节区域Ⅰ的电场强度E和区域Ⅱ的磁感应强度B2，求E的最大值和B2的最大值。

12、（2022·浙江6月卷·T22）离子速度分析器截面图如图所示。半径为R的空心转筒P，可绕过O点、垂直xOy平面（纸面）的中心轴逆时针匀速转动（角速度大小可调），其上有一小孔S。整个转筒内部存在方向垂直纸面向里的匀强磁场。转筒下方有一与其共轴的半圆柱面探测板Q，板Q与y轴交于A点。离子源M能沿着x轴射出质量为m、电荷量为 – q（q > 0）、速度大小不同的离子，其中速度大小为v0的离子进入转筒，经磁场偏转后恰好沿y轴负方向离开磁场。落在接地的筒壁或探测板上的离子被吸收且失去所带电荷，不计离子的重力和离子间的相互作用。

（1）①求磁感应强度B的大小；

②若速度大小为v0的离子能打在Q板的A处，求转筒P角速度ω的大小；

（2）较长时间后，转筒P每转一周有N个离子打在板Q的C处，OC与x轴负方向的夹角为θ，求转筒转动一周的时间内，C处受到平均冲力F的大小；

（3）若转筒P的角速度小于，且A处探测到离子，求板Q上能探测到离子的其他θ′的值（为探测点位置和O点连线与x轴负方向的夹角）。

13、（2022·全国甲卷·T25）光点式检流计是一种可以测量微小电流的仪器，其简化的工作原理示意图如图所示。图中A为轻质绝缘弹簧，C为位于纸面上的线圈，虚线框内有与纸面垂直的匀强磁场；随为置于平台上的轻质小平面反射镜，轻质刚性细杆D的一端与M固连且与镜面垂直，另一端与弹簧下端相连，PQ为圆弧形的、带有均匀刻度的透明读数条，PQ的圆心位于M的中心使用前需调零，使线圈内没有电流通过时，M竖直且与纸面垂直；入射细光束沿水平方向经PQ上的O点射到M上后沿原路反射。线圈通入电流后弹簧长度改变，使M发生倾斜，入射光束在M上的入射点仍近似处于PQ的圆心，通过读取反射光射到PQ上的位置，可以测得电流的大小。已知弹簧的劲度系数为k，磁场磁感应强度大小为B，线圈C的匝数为N。沿水平方向的长度为l，细杆D的长度为d，圆弧PQ的半径为r﹐r >> d，d远大于弹簧长度改变量的绝对值。

（1）若在线圈中通入的微小电流为I，求平衡后弹簧长度改变量的绝对值x及PQ上反射光点与O点间的弧长s；

（2）某同学用此装置测一微小电流，测量前未调零，将电流通入线圈后，PQ上反射光点出现在O点上方，与O点间的弧长为s1．保持其它条件不变，只将该电流反向接入，则反射光点出现在О点下方，与O点间的弧长为s2。求待测电流的大小。

14、（2022·山东卷·T17）中国“人造太阳”在核聚变实验方而取得新突破，该装置中用电磁场约束和加速高能离子，其部分电磁场简化模型如图所示，在三维坐标系中，空间内充满匀强磁场I，磁感应强度大小为B，方向沿x轴正方向；，的空间内充满匀强磁场II，磁感应强度大小为，方向平行于平面，与x轴正方向夹角为；，的空间内充满沿y轴负方向的匀强电场。质量为m、带电量为的离子甲，从平面第三象限内距轴为的点以一定速度出射，速度方向与轴正方向夹角为，在在平面内运动一段时间后，经坐标原点沿轴正方向进入磁场I。不计离子重力。

（1）当离子甲从点出射速度为时，求电场强度的大小；

（2）若使离子甲进入磁场后始终在磁场中运动，求进入磁场时的最大速度；

（3）离子甲以的速度从点沿轴正方向第一次穿过面进入磁场I，求第四次穿过平面的位置坐标（用表示）；

（4）当离子甲以的速度从点进入磁场I时，质量为、带电量为的离子乙，也从点沿轴正方向以相同的动能同时进入磁场I，求两离子进入磁场后，到达它们运动轨迹第一个交点的时间差（忽略离子间相互作用）。

15、（2022·湖南卷·T13）如图，两个定值电阻的阻值分别为和，直流电源的内阻不计，平行板电容器两极板水平放置，板间距离为，板长为，极板间存在方向水平向里的匀强磁场。质量为、带电量为的小球以初速度沿水平方向从电容器下板左侧边缘点进入电容器，做匀速圆周运动，恰从电容器上板右侧边缘离开电容器。此过程中，小球未与极板发生碰撞，重力加速度大小为，忽略空气阻力。

（1）求直流电源的电动势；

（2）求两极板间磁场的磁感应强度；

（3）在图中虚线的右侧设计一匀强电场，使小球离开电容器后沿直线运动，求电场强度的最小值。

【2021年高考题组】

1. (2021·全国卷甲卷两足够长直导线均折成直角，按图示方式放置在同一平面内，EO与在一条直线上，与OF在一条直线上，两导线相互绝缘，通有相等的电流I，电流方向如图所示。若一根无限长直导线通过电流I时，所产生的磁场在距离导线d处的磁感应强度大小为B，则图中与导线距离均为d的M、N两点处的磁感应强度大小分别为（　　）

A. B、0 B. 0、2B C. 2B、2B D. B、B

3. (2021·全国卷乙卷)如图，圆形区域内有垂直纸面向里的匀强磁场，质量为m、电荷量为的带电粒子从圆周上的M点沿直径方向射入磁场。若粒子射入磁场时的速度大小为，离开磁场时速度方向偏转；若射入磁场时的速度大小为，离开磁场时速度方向偏转，不计重力，则为（　　）

A.  B.  C.  D.

4. (2021·广东卷)截面为正方形的绝缘弹性长管中心有一固定长直导线，长管外表面固定着对称分布的四根平行长直导线，若中心直导线通入电流，四根平行直导线均通入电流，，电流方向如图所示，下列截面图中可能正确表示通电后长管发生形变的是（　　）

A   B.   C. D.


5. (2021·河北卷)如图，距离为d的两平行金属板P、Q之间有一匀强磁场，磁感应强度大小为，一束速度大小为v的等离子体垂直于磁场喷入板间，相距为L的两光滑平行金属导轨固定在与导轨平面垂直的匀强磁场中，磁感应强度大小为，导轨平面与水平面夹角为，两导轨分别与P、Q相连，质量为m、电阻为R的金属棒垂直导轨放置，恰好静止，重力加速度为g，不计导轨电阻、板间电阻和等离子体中的粒子重力，下列说法正确的是（　　）

A. 导轨处磁场的方向垂直导轨平面向上，

B. 导轨处磁场的方向垂直导轨平面向下，

C. 导轨处磁场的方向垂直导轨平面向上，

D. 导轨处磁场的方向垂直导轨平面向下，

6. (2021·浙江卷)如图所示，有两根用超导材料制成的长直平行细导线a、b，分别通以和流向相同的电流，两导线构成的平面内有一点p，到两导线的距离相等。下列说法正确的是（　　）

A. 两导线受到的安培力

B. 导线所受的安培力可以用计算

C. 移走导线b前后，p点的磁感应强度方向改变

D. 在离两导线所在的平面有一定距离的有限空间内，不存在磁感应强度为零的位置

【2020年高考题组】

1．(2020·天津高考真题)如图所示，在Oxy平面的第一象限内存在方向垂直纸面向里，磁感应强度大小为B的匀强磁场。一带电粒子从y轴上的M点射入磁场，速度方向与y轴正方向的夹角。粒子经过磁场偏转后在N点(图中未画出)垂直穿过x轴。已知，粒子电荷量为q，质量为m，重力不计。则(    )

A．粒子带负电荷 B．粒子速度大小为

C．粒子在磁场中运动的轨道半径为a D．N与O点相距

2．(2020·浙江省高考真题)特高压直流输电是国家重点能源工程。如图所示，两根等高、相互平行的水平长直导线分别通有方向相同的电流和，。a、b、c三点连线与两根导线等高并垂直，b点位于两根导线间的中点，a、c两点与b点距离相等，d点位于b点正下方。不考虑地磁场的影响，则(　　)

A．b点处的磁感应强度大小为0

B．d点处的磁感应强度大小为0

C．a点处的磁感应强度方向竖直向下

D．c点处的磁感应强度方向竖直向下

3．(2020·全国高考课标3卷)真空中有一匀强磁场，磁场边界为两个半径分别为a和3a的同轴圆柱面，磁场的方向与圆柱轴线平行，其横截面如图所示。一速率为v的电子从圆心沿半径方向进入磁场。已知电子质量为m，电荷量为e，忽略重力。为使该电子的运动被限制在图中实线圆围成的区域内，磁场的磁感应强度最小为(　　)

A． B． C． D．

4．(2020·全国高考课标2卷)CT扫描是计算机X射线断层扫描技术的简称，CT扫描机可用于对多种病情的探测。图(a)是某种CT机主要部分的剖面图，其中X射线产生部分的示意图如图(b)所示。图(b)中M、N之间有一电子束的加速电场，虚线框内有匀强偏转磁场；经调节后电子束从静止开始沿带箭头的实线所示的方向前进，打到靶上，产生X射线(如图中带箭头的虚线所示)；将电子束打到靶上的点记为P点。则(　　)

A．M处的电势高于N处的电势

B．增大M、N之间的加速电压可使P点左移

C．偏转磁场的方向垂直于纸面向外

D．增大偏转磁场磁感应强度的大小可使P点左移

5．(2020·全国高考课标1卷)一匀强磁场的磁感应强度大小为B，方向垂直于纸面向外，其边界如图中虚线所示，为半圆，ac、bd与直径ab共线，ac间的距离等于半圆的半径。一束质量为m、电荷量为q(q>0)的粒子，在纸面内从c点垂直于ac射入磁场，这些粒子具有各种速率。不计粒子之间的相互作用。在磁场中运动时间最长的粒子，其运动时间为(　　)

A． B． C． D．
