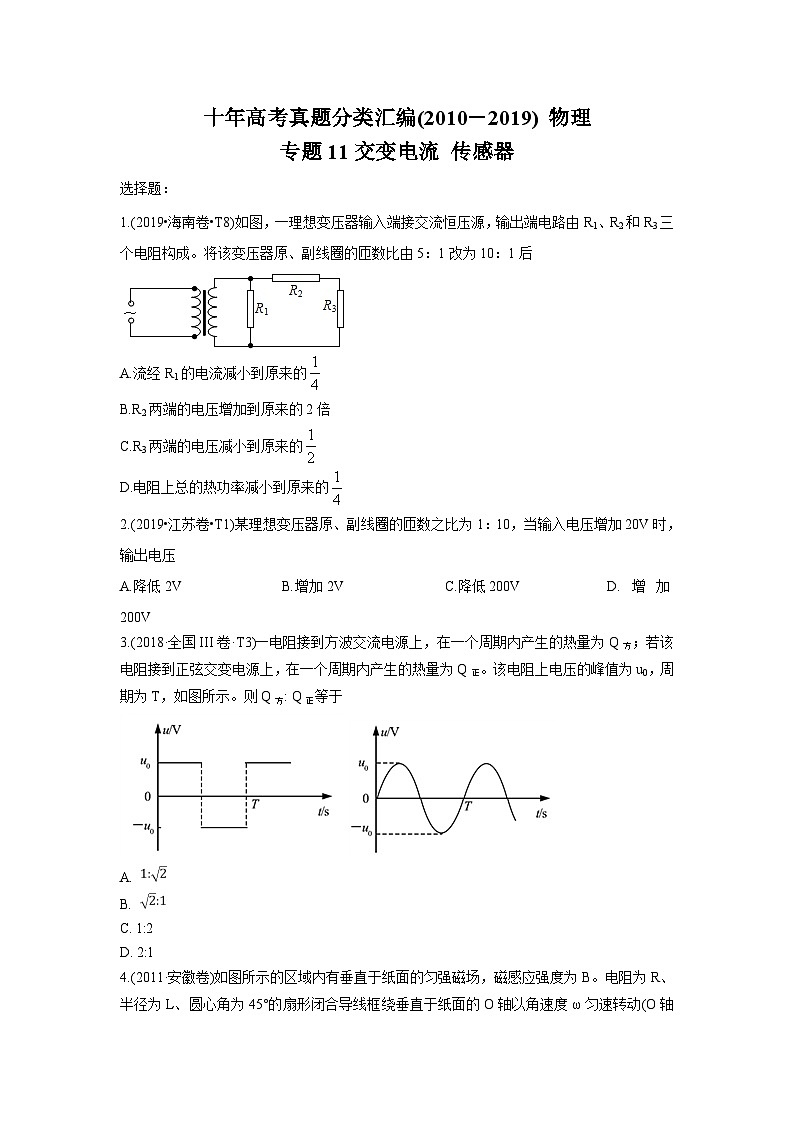

    2010-2019年高考物理真题分专题训练 专题11 交变电流 传感器 (学生版)第1页

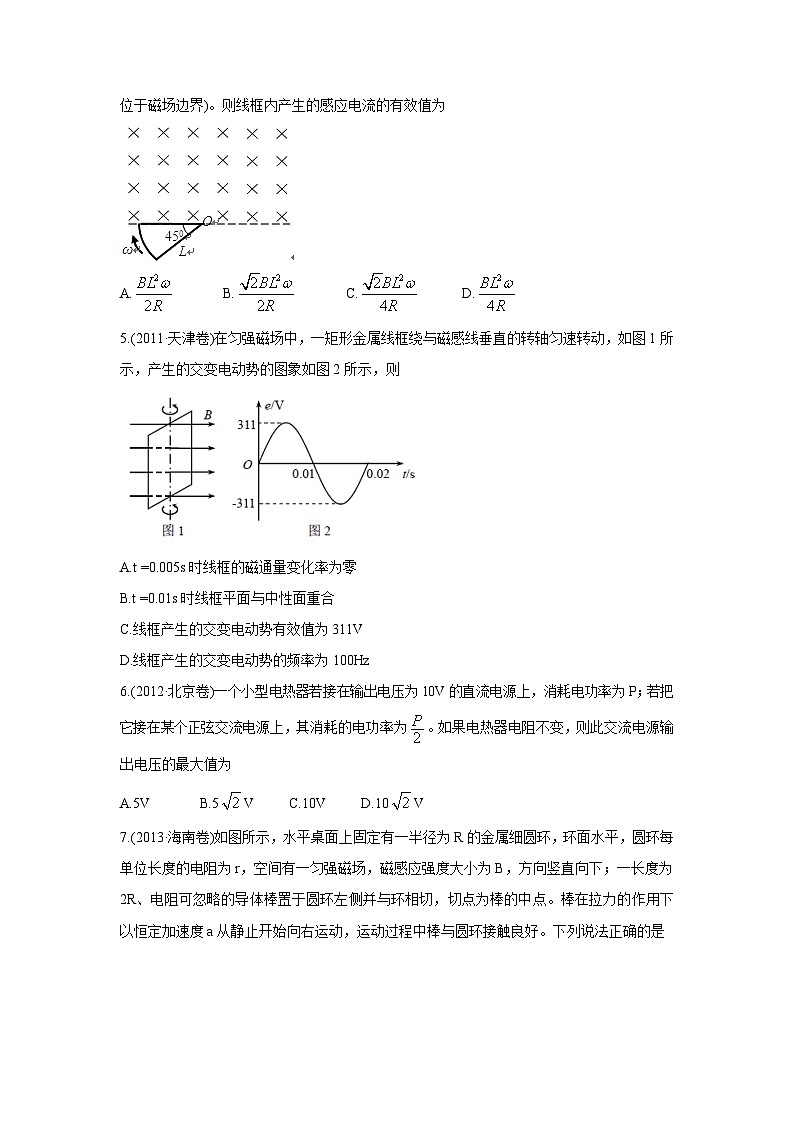

    2010-2019年高考物理真题分专题训练 专题11 交变电流 传感器 (学生版)第2页

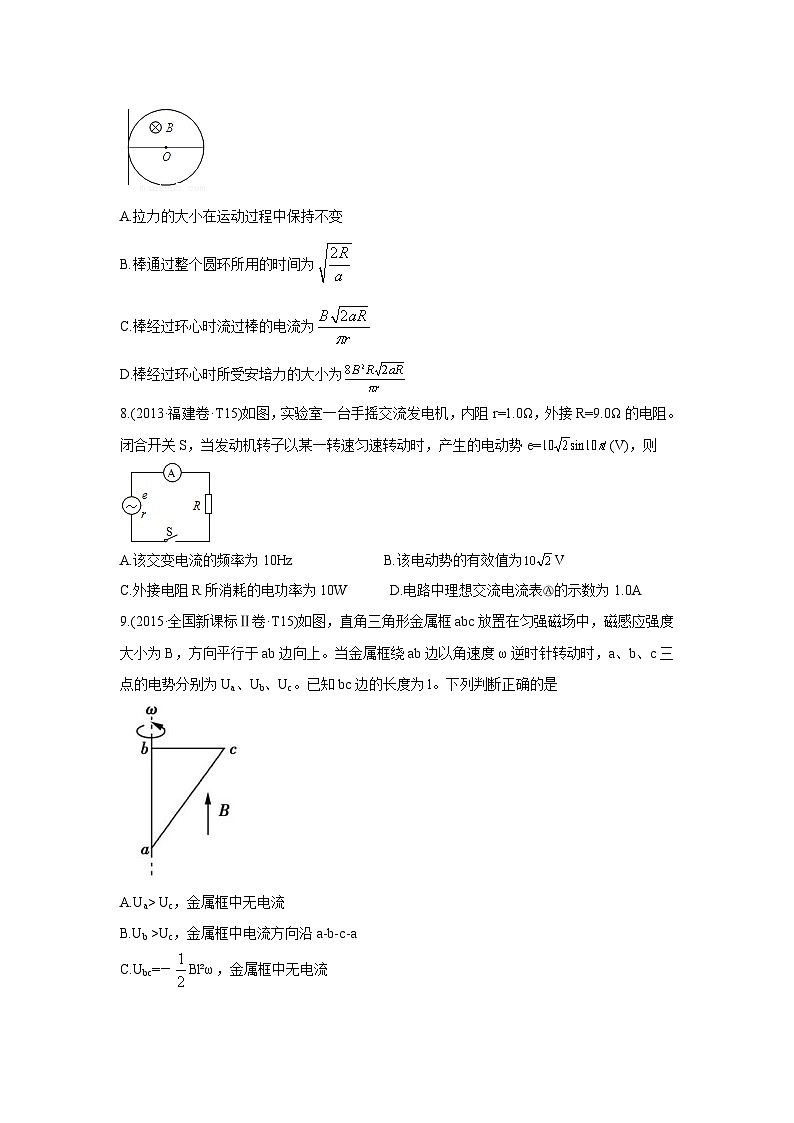

    2010-2019年高考物理真题分专题训练 专题11 交变电流 传感器 (学生版)第3页
    还剩18页未读, 继续阅读
    下载需要5学贝 1学贝=0.1元
    使用下载券免费下载
    加入资料篮
    立即下载

    2010-2019年高考物理真题分专题训练 专题11 交变电流 传感器 (学生版)

    展开

    这是一份2010-2019年高考物理真题分专题训练 专题11 交变电流 传感器 (学生版),共21页。
    十年高考真题分类汇编(2010-2019) 物理
    专题11交变电流 传感器
    选择题:
    1.(2019•海南卷•T8)如图,一理想变压器输入端接交流恒压源,输出端电路由R1、R2和R3三个电阻构成。将该变压器原、副线圈的匝数比由5:1改为10:1后

    A.流经R1的电流减小到原来的
    B.R2两端的电压增加到原来的2倍
    C.R3两端的电压减小到原来的
    D.电阻上总的热功率减小到原来的
    2.(2019•江苏卷•T1)某理想变压器原、副线圈的匝数之比为1:10,当输入电压增加20V时,输出电压
    A.降低2V B.增加2V C.降低200V D.增加200V
    3.(2018·全国III卷·T3)一电阻接到方波交流电源上,在一个周期内产生的热量为Q方;若该电阻接到正弦交变电源上,在一个周期内产生的热量为Q正。该电阻上电压的峰值为u0,周期为T,如图所示。则Q方: Q正等于

    A.
    B.
    C. 1:2
    D. 2:1
    4.(2011·安徽卷)如图所示的区域内有垂直于纸面的匀强磁场,磁感应强度为B。电阻为R、半径为L、圆心角为45°的扇形闭合导线框绕垂直于纸面的O轴以角速度ω匀速转动(O轴位于磁场边界)。则线框内产生的感应电流的有效值为

    A. B. C. D.
    5.(2011·天津卷)在匀强磁场中,一矩形金属线框绕与磁感线垂直的转轴匀速转动,如图1所示,产生的交变电动势的图象如图2所示,则

    A.t =0.005s时线框的磁通量变化率为零
    B.t =0.01s时线框平面与中性面重合
    C.线框产生的交变电动势有效值为311V
    D.线框产生的交变电动势的频率为100Hz
    6.(2012·北京卷)一个小型电热器若接在输出电压为10V的直流电源上,消耗电功率为P;若把它接在某个正弦交流电源上,其消耗的电功率为。如果电热器电阻不变,则此交流电源输出电压的最大值为
    A.5V B.5V C.10V D.10V
    7.(2013·海南卷)如图所示,水平桌面上固定有一半径为R的金属细圆环,环面水平,圆环每单位长度的电阻为r,空间有一匀强磁场,磁感应强度大小为B,方向竖直向下;一长度为2R、电阻可忽略的导体棒置于圆环左侧并与环相切,切点为棒的中点。棒在拉力的作用下以恒定加速度a从静止开始向右运动,运动过程中棒与圆环接触良好。下列说法正确的是

    A.拉力的大小在运动过程中保持不变
    B.棒通过整个圆环所用的时间为
    C.棒经过环心时流过棒的电流为
    D.棒经过环心时所受安培力的大小为
    8.(2013·福建卷·T15)如图,实验室一台手摇交流发电机,内阻r=1.0Ω,外接R=9.0Ω的电阻。闭合开关S,当发动机转子以某一转速匀速转动时,产生的电动势e=(V),则

    A.该交变电流的频率为10Hz B.该电动势的有效值为V
    C.外接电阻R所消耗的电功率为10W D.电路中理想交流电流表的示数为1.0A
    9.(2015·全国新课标Ⅱ卷·T15)如图,直角三角形金属框abc放置在匀强磁场中,磁感应强度大小为B,方向平行于ab边向上。当金属框绕ab边以角速度ω逆时针转动时,a、b、c三点的电势分别为Ua、Ub、Uc。已知bc边的长度为l。下列判断正确的是

    A.Ua> Uc,金属框中无电流
    B.Ub >Uc,金属框中电流方向沿a-b-c-a
    C.Ubc=-Bl²ω,金属框中无电流
    D.Ubc=Bl²ω,金属框中电流方向沿a-c-b-a
    10.(2015·四川卷·T4)小型手摇发电机线圈共N匝,每匝可简化为矩形线圈abcd,磁极间的磁场视为匀强磁场,方向垂直于线圈中心轴OO′,线圈绕OO′匀速转动,如图所示。矩形线圈ab边和cd边产生的感应电动势的最大值都为e0,不计线圈电阻,则发电机输出电压

    A.峰值是e0 B.峰值是2e0 C.有效值是 D.有效值是
    11.(2013·海南卷·T3)通过一阻值R=100Ω的电阻的交变电流如图所示,其周期为1s。电阻两端电压的有效值为

    A.12V B.4V C.15V D.8V
    12.(2011·四川卷)如图所示,在匀强磁场中匀速转动的矩形线圈的周期为T,转轴O1O2垂直于磁场方向,线圈电阻为2Ω。从线圈平面与磁场方向平行时开始计时,线圈转过60º时的感应电流为1A。那么

    A.线圈消耗的电功率为4W
    B.线圈中感应电流的有效值为2A
    C.任意时刻线圈中的感应电动势为e=4cos
    D.任意时刻穿过线圈的磁通量为ф=sin
    13.(2012·广东卷)某小型发电机产生的交变电动势为,对此电动势,下列表述正确的有
    A.最大值是 B.频率是100Hz
    C.有效值是 D.周期是0.02s
    14.(2015·全国新课标Ⅰ卷·T19)1824年,法国科学家阿拉果完成了著名的“圆盘实验”。实验中将一铜圆盘水平放置,在其中心正上方用柔软细线悬挂一枚可以自由旋转的磁针,如图所示。实验中发现,当圆盘在磁针的磁场中绕过圆盘中心的竖直轴旋转时,磁针也随着一起转动起来,但略有滞后。下列说法正确的是

    A.圆盘上产生了感应电动势
    B.圆盘内的涡电流产生的磁场导致磁针转动
    C.在圆盘转动的过程中,磁针的磁场穿过整个圆盘的磁通量发生了变化
    D.圆盘中的自由电子随圆盘一起运动形成电流,此电流产生的磁场导致磁针转动
    15.(2014·天津卷·T7)如图1所示,在匀强磁场中,一矩形金属线圈两次分别以不同的转速,绕与磁感线垂直的轴匀速转动,产生的交变电动势图象如图2中曲线a、b所示,则

    A.两次t=0是时刻线圈平面均与中性面重合
    B.曲线a、b对应的线圈转速之比为2:3
    C.曲线a表示的交变电动势频率为25Hz
    D.曲线b表示的交变电动势有效值为10V
    16.(2017·天津卷·T6)在匀强磁场中,一个100匝的闭合矩形金属线圈,绕与磁感线垂直的固定轴匀速转动,穿过该线圈的磁通量随时间按图示正弦规律变化。设线圈总电阻为2 Ω,则

    A.t=0时,线圈平面平行于磁感线
    B.t=1 s时,线圈中的电流改变方向
    C.t=1.5 s时,线圈中的感应电动势最大
    D.一个周期内,线圈产生的热量为
    17.(2018·江苏卷·T2)采用220 kV高压向远方的城市输电.当输送功率一定时,为使输电线上损耗的功率减小为原来的,输电电压应变为
    A. 55 kV B. 110 kV C. 440 kV D. 880 kV
    18.(2018·天津卷·T4)教学用发电机能够产生正弦式交变电流。利用该发电机(内阻可忽略)通过理想变压器向定值电阻R供电,电路如图所示,理想交流电流表A、理想交流电压表V的读数分别为I、U,R消耗的功率为P。若发电机线圈的转速变为原来的,则

    A. R消耗的功率变为P
    B. 电压表V的读数为U
    C. 电流表A的读数变为2I
    D. 通过R的交变电流频率不变
    19.(2016·四川卷)如图所示,接在家庭电路上的理想降压变压器给小灯泡L供电,如果将原、副线圈减少相同匝数,其它条件不变,则

    A.小灯泡变亮
    B.小灯泡变暗
    C.原、副线圈两段电压的比值不变
    D.通过原、副线圈电流的比值不变
    20.(2016·江苏卷)一自耦变压器如图所示,环形铁芯上只绕有一个线圈,将其接在a、b间作为原线圈.通过滑动触头取该线圈的一部分,接在c、d间作为副线圈.在a、b间输入电压为U1的交变电流时,c、d间的输出电压为U2,在将滑动触头从M点顺时针旋转到N点的过程中

    A.U2>U1,U2降低 B.U2>U1,U2升高
    C.U2
