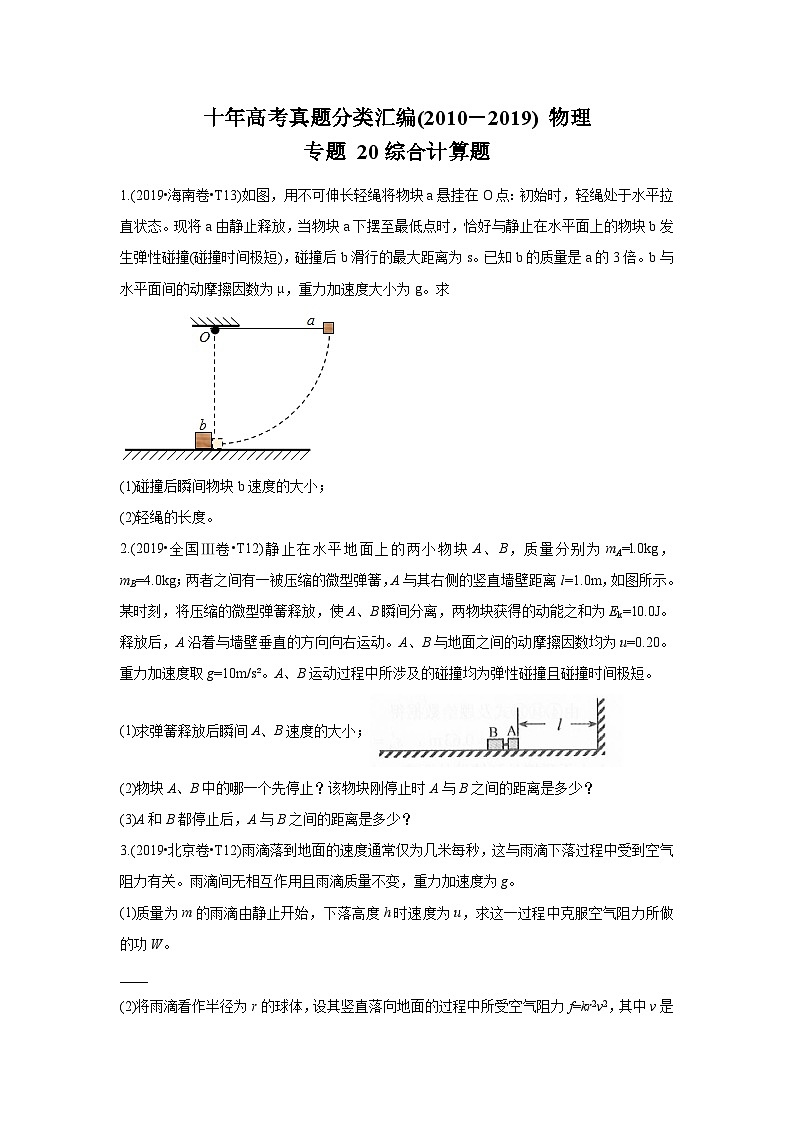

十年高考真题分类汇编(2010－2019) 物理
专题 20综合计算题
1.(2019•海南卷•T13)如图，用不可伸长轻绳将物块a悬挂在O点：初始时，轻绳处于水平拉直状态。现将a由静止释放，当物块a下摆至最低点时，恰好与静止在水平面上的物块b发生弹性碰撞(碰撞时间极短)，碰撞后b滑行的最大距离为s。已知b的质量是a的3倍。b与水平面间的动摩擦因数为µ，重力加速度大小为g。求

(1)碰撞后瞬间物块b速度的大小；
(2)轻绳的长度。
2.(2019•全国Ⅲ卷•T12)静止在水平地面上的两小物块A、B，质量分别为mA=l.0kg，mB=4.0kg；两者之间有一被压缩的微型弹簧，A与其右侧的竖直墙壁距离l=1.0m，如图所示。某时刻，将压缩的微型弹簧释放，使A、B瞬间分离，两物块获得的动能之和为Ek=10.0J。释放后，A沿着与墙壁垂直的方向向右运动。A、B与地面之间的动摩擦因数均为u=0.20。重力加速度取g=10m/s²。A、B运动过程中所涉及的碰撞均为弹性碰撞且碰撞时间极短。
(1)求弹簧释放后瞬间A、B速度的大小；
(2)物块A、B中的哪一个先停止？该物块刚停止时A与B之间的距离是多少？
(3)A和B都停止后，A与B之间的距离是多少？
3.(2019•北京卷•T12)雨滴落到地面的速度通常仅为几米每秒，这与雨滴下落过程中受到空气阻力有关。雨滴间无相互作用且雨滴质量不变，重力加速度为g。
(1)质量为m的雨滴由静止开始，下落高度h时速度为u，求这一过程中克服空气阻力所做的功W。
____
(2)将雨滴看作半径为r的球体，设其竖直落向地面的过程中所受空气阻力f=kr2v2，其中v是雨滴的速度，k是比例系数。
a.设雨滴的密度为ρ，推导雨滴下落趋近的最大速度vm与半径r的关系式；
____
b.示意图中画出了半径为r1、r2(r1>r2)的雨滴在空气中无初速下落的v–t图线，其中_________对应半径为r1的雨滴(选填①、②)；若不计空气阻力，请在图中画出雨滴无初速下落的v–t图线。
(3)由于大量气体分子在各方向运动的几率相等，其对静止雨滴的作用力为零。将雨滴简化为垂直于运动方向面积为S的圆盘，证明：圆盘以速度v下落时受到的空气阻力f ∝v2(提示：设单位体积内空气分子数为n，空气分子质量为m0)。
________
4.(2019•全国Ⅰ卷•T12)竖直面内一倾斜轨道与一足够长的水平轨道通过一小段光滑圆弧平滑连接，小物块B静止于水平轨道的最左端，如图(a)所示。t=0时刻，小物块A在倾斜轨道上从静止开始下滑，一段时间后与B发生弹性碰撞(碰撞时间极短)；当A返回到倾斜轨道上的P点(图中未标出)时，速度减为0，此时对其施加一外力，使其在倾斜轨道上保持静止。物块A运动的v-t图像如图(b)所示，图中的v1和t1均为未知量。已知A的质量为m，初始时A与B的高度差为H，重力加速度大小为g，不计空气阻力。

(1)求物块B的质量；
(2)在图(b)所描述的整个运动过程中，求物块A克服摩擦力所做的功；
(3)已知两物块与轨道间的动摩擦因数均相等，在物块B停止运动后，改变物块与轨道间的动摩擦因数，然后将A从P点释放，一段时间后A刚好能与B再次碰上。求改变前面动摩擦因数的比值。
θ

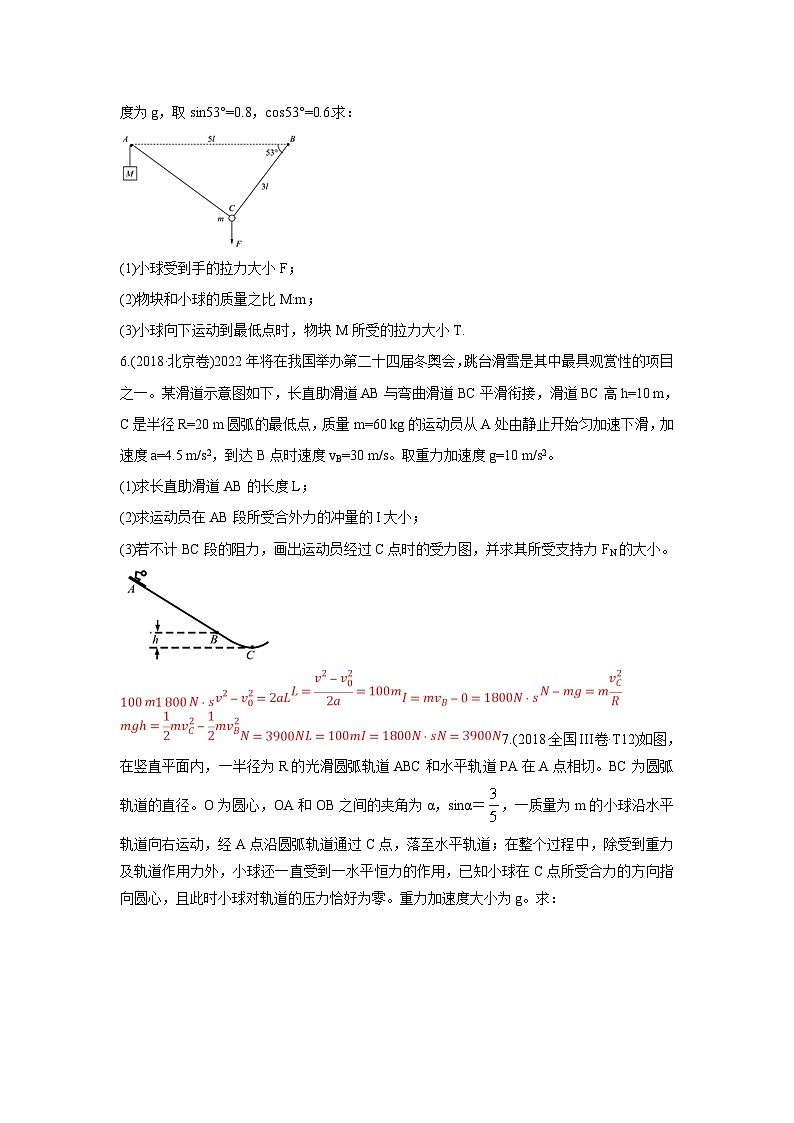

5.(2018·江苏卷)如图所示，钉子A、B相距5l，处于同一高度。细线的一端系有质量为M的小物块，另一端绕过A固定于B.质量为m的小球固定在细线上C点，B、C间的线长为3l.用手竖直向下拉住小球，使小球和物块都静止，此时BC与水平方向的夹角为53°.松手后，小球运动到与A、B相同高度时的速度恰好为零，然后向下运动.忽略一切摩擦，重力加速度为g，取sin53°=0.8，cos53°=0.6.求：

(1)小球受到手的拉力大小F；
(2)物块和小球的质量之比M:m；
(3)小球向下运动到最低点时，物块M所受的拉力大小T.
6.(2018·北京卷)2022年将在我国举办第二十四届冬奥会，跳台滑雪是其中最具观赏性的项目之一。某滑道示意图如下，长直助滑道AB与弯曲滑道BC平滑衔接，滑道BC高h=10 m，C是半径R=20 m圆弧的最低点，质量m=60 kg的运动员从A处由静止开始匀加速下滑，加速度a=4.5 m/s2，到达B点时速度vB=30 m/s。取重力加速度g=10 m/s2。
(1)求长直助滑道AB的长度L；
(2)求运动员在AB段所受合外力的冲量的I大小；
(3)若不计BC段的阻力，画出运动员经过C点时的受力图，并求其所受支持力FN的大小。

7.(2018·全国III卷·T12)如图，在竖直平面内，一半径为R的光滑圆弧轨道ABC和水平轨道PA在A点相切。BC为圆弧轨道的直径。O为圆心，OA和OB之间的夹角为α，sinα＝，一质量为m的小球沿水平轨道向右运动，经A点沿圆弧轨道通过C点，落至水平轨道；在整个过程中，除受到重力及轨道作用力外，小球还一直受到一水平恒力的作用，已知小球在C点所受合力的方向指向圆心，且此时小球对轨道的压力恰好为零。重力加速度大小为g。求：

(1)水平恒力的大小和小球到达C点时速度的大小；
(2)小球到达A点时动量的大小；
(3)小球从C点落至水平轨道所用的时间。
8.(2018·新课标I卷)一质量为m的烟花弹获得动能E后，从地面竖直升空，当烟花弹上升的速度为零时，弹中火药爆炸将烟花弹炸为质量相等的两部分，两部分获得的动能之和也为E，且均沿竖直方向运动。爆炸时间极短，重力加速度大小为g，不计空气阻力和火药的质量，求
(1)烟花弹从地面开始上升到弹中火药爆炸所经过的时间；
(2)爆炸后烟花弹向上运动的部分距地面的最大高度

9.(2016·海南卷)水平地面上有质量分别为m和4m的物A和B，两者与地面的动摩擦因数均为μ。细绳的一端固定，另一端跨过轻质动滑轮与A相连，动滑轮与B相连，如图所示。初始时，绳出于水平拉直状态。若物块A在水平向右的恒力F作用下向右移动了距离s，重力加速度大小为g。求：

(1)物块B克服摩擦力所做的功；
(2)物块A、B的加速度大小。
10.(2011·北京卷)如图所示，长度为l的轻绳上端固定在O点，下端系一质量为m的小球(小球的大小可以忽略)。

(1)在水平拉力F的作用下，轻绳与竖直方向的夹角为α，小球保持静止。画出此时小球的受力图，并求力F的大小；
(2)由图示位置无初速释放小球，求当小球通过最低点时的速度大小及轻绳对小球的拉力。不计空气阻力。
11.(2016·四川卷)中国科学院2015年10月宣布中国将在2020年开始建造世界上最大的粒子加速器。加速器是人类揭示物质本源的关键设备，在放射治疗、食品安全、材料科学等方面有广泛应用。
如图所示，某直线加速器由沿轴线分布的一系列金属圆管(漂移管)组成，相邻漂移管分别接在高频脉冲电源的两极。质子从K点沿轴线进入加速器并依次向右穿过各漂移管，在漂移管内做匀速直线运动，在漂移管间被电场加速，加速电压视为不变。设质子进入漂移管B时速度为8×106 m/s，进入漂移管E时速度为1×107 m/s，电源频率为1×107 Hz，漂移管间缝隙很小，质子在每个管内运动时间视为电源周期的1/2。质子的荷质比取1×108 C/kg。求：

(1)漂移管B的长度；
(2)相邻漂移管间的加速电压。


12.(2011·上海卷)如图，质量的物体静止于水平地面的A处，A、B间距L=20m。用大小为30N，沿水平方向的外力拉此物体，经拉至B处。(已知，。取)

(1)求物体与地面间的动摩擦因数μ；
(2)用大小为30N，与水平方向成37°的力斜向上拉此物体，使物体从A处由静止开始运动并能到达B处，求该力作用的最短时间t。
13.(2012·福建卷)如图，用跨过光滑定滑轮的缆绳将海面上一搜失去动力的小船沿直线拖向岸边。已知拖动缆绳的电动机功率恒为P，小船的质量为m，小船受到的阻力大小恒为f，经过A点时的速度大小为，小船从A点沿直线加速运动到B点经历时间为t1，A、B两点间距离为d，缆绳质量忽略不计。求：
(1)小船从A点运动到B点的全过程克服阻力做的功Wf；
(2)小船经过B点时的速度大小；
(3)小船经过B点时的加速度大小a。

14.(2012·山东卷)如图所示，一工件置于水平地面上，其AB段为一半径R=1.0m的光滑圆弧轨道，BC段为一长度L=0.5m的粗糙水平轨道，二者相切与B点，整个轨道位于同一竖直平面内，P点为圆弧轨道上的一个确定点。一可视为质点的物块，其质量m=0.2kg，与BC间的动摩擦因数μ1=0.4。工件质量M=0.8kg，与地面间的动摩擦因数μ2=0.1。(取g=10m/s2)
(1)若工件固定，将物块由P点无初速度释放，滑至C点时恰好静止，求P、C两点间的高度差h。
(2)若将一水平恒力F作用于工件，使物块在P点与工件保持相对静止，一起向左做匀加速直线运动。
①求F的大小。
②当速度时，使工件立刻停止运动(即不考虑减速的时间和位移)，物块飞离圆弧轨道落至BC段，求物块的落点与B点间的距离。

15.(2012·四川卷·T24)如图所示，ABCD为固定在竖直平面内的轨道，AB段光滑水平，BC段为光滑圆弧，对应的圆心角θ = 37°，半径r = 2.5m，CD段平直倾斜且粗糙，各段轨道均平滑连接，倾斜轨道所在区域有场强大小为E = 2×105N/C、方向垂直于斜轨向下的匀强电场。质量m= 5×10-2kg、电荷量q =+1×10-6C的小物体(视为质点)被弹簧枪发射后，沿水平轨道向左滑行，在C点以速度v0=3m/s冲上斜轨。以小物体通过C点时为计时起点，0.1s以后，场强大小不变，方向反向。已知斜轨与小物体间的动摩擦因数μ=0.25。设小物体的电荷量保持不变，取g=10m/s2，sin37°=0.6，cos37°=0.8。
(1)求弹簧枪对小物体所做的功；
(2)在斜轨上小物体能到达的最高点为P，求CP的长度。

16.(2012·新课标卷)拖把是由拖杆和拖把头构成的擦地工具(如图)。设拖把头的质量为m，拖杆质量可以忽略；拖把头与地板之间的动摩擦因数为常数μ，重力加速度为g，某同学用该拖把在水平地板上拖地时，沿拖杆方向推拖把，拖杆与竖直方向的夹角为θ。
(1)若拖把头在地板上匀速移动，求推拖把的力的大小。
(2)设能使该拖把在地板上从静止刚好开始运动的水平推力与此时地板对拖把的正压力的比值为λ。已知存在一临界角θ0，若θ≤θ0，则不管沿拖杆方向的推力多大，都不可能使拖把从静止开始运动。求这一临界角的正切tanθ0。

17.(2012·浙江卷)为了研究鱼所受水的阻力与其形状的关系，小明同学用石蜡做成两条质量均为m、形状不同的“A鱼”和“B鱼”，如图所示。在高出水面H 处分别静止释放“A鱼”和“B鱼”，“A鱼”竖直下滑hA后速度减为零，“B鱼” 竖直下滑hB后速度减为零。“鱼”在水中运动时，除受重力外还受浮力和水的阻力，已知“鱼”在水中所受浮力是其重力的10/9倍，重力加速度为g，“鱼”运动的位移远大于“鱼”的长度。假设“鱼”运动时所受水的阻力恒定，空气阻力不计。求：

(1)“A鱼”入水瞬间的速度vA1；
(2)“A鱼”在水中运动时所受阻力fA；
(3)“A鱼”与“B鱼” 在水中运动时所受阻力之比fA：fB。
18.(2012·重庆卷)某校举行托乒乓球跑步比赛，赛道为水平直道，比赛距离为S。比赛时，某同学将球置于球拍中心，以大小为a的加速度从静止开始做匀加速直线运动，当速度达到v0时，再以v0做匀速直线运动跑至终点。整个过程中球一直保持在球拍中心不动。比赛中，该同学在匀速直线运动阶段保持球拍的倾角为θ0，如题25图所示。设球在运动中受到空气阻力大小与其速度大小成正比，方向与运动方向相反，不计球与球拍之间的摩擦，球的质量为m，重力加速度为g。

(1)求空气阻力大小与球速大小的比例系数；
(2)求在加速跑阶段球拍倾角随速度变化的关系式；
(3)整个匀速跑阶段，若该同学速度仍为v0，而球拍的倾角比θ0大了β并保持不变，不计球在球拍上的移动引起的空气阻力变化，为保证到达终点前球不从球拍上距离中心为r的下边沿掉落，求β应满足的条件。
19.(2013·浙江卷)山谷中有三块大石头和一根不可伸长的青之青藤，其示意图如下。图中A、B、C、D均为石头的边缘点，O为青藤的固定点，h1=1.8m，h2=4.0m，x1=4.8m，x2=8.0m。开始时，质量分别为M=10kg和m=2kg的大小两只滇金丝猴分别位于左边和中间的石头上，当大猴发现小猴将受到伤害时，迅速从左边石头A点起水平跳到中间石头，大猴抱起小猴跑到C点，抓住青藤的下端荡到右边石头的D点，此时速度恰好为零。运动过程中猴子均看成质点，空气阻力不计，重力加速度g=10m/s2，求：

(1)大猴子水平跳离的速度最小值；
(2)猴子抓住青藤荡起时的速度大小；
(3)荡起时，青藤对猴子的拉力大小。
20.(2013·重庆卷)如题8图所示，半径为R的半球形陶罐，固定在可以绕竖直轴旋转的水平转台上，转台转轴与过陶罐球心O的对称轴OO′重合。转台以一定角速度ω匀速转动，一质量为m的小物块落入陶罐内，经过一段时间后，小物块随陶罐一起转动且相对罐壁静止，它和O点的连线与OO′之间的夹角θ为60°。重力加速度大小为g。

(1)若ω=ω0，小物块受到的摩擦力恰好为零，求ω0；
(2)ω=(1±k)ω0，且0＜k 0)的静止粒子被发射装置(图中未画出)从O点发射，沿P板上表面运动时间t后到达K孔，不与板碰撞地进入两板之间。粒子视为质点，在图示平面内运动，电荷量保持不变，不计空气阻力，重力加速度大小为g。

(1)求发射装置对粒子做的功；
(2)电路中的直流电源内阻为r，开关S接“1”位置时，进入板间的粒子落在h板上的A点，A点与过K孔竖直线的距离为l。此后将开关S接“2”位置，求阻值为R的电阻中的电流强度；
(3)若选用恰当直流电源，电路中开关S接“l”位置，使进入板间的粒子受力平衡，此时在板间某区域加上方向垂直于图面的、磁感应强度大小合适的匀强磁场(磁感应强度B只能在0～Bm=范围内选取)，使粒子恰好从b板的T孔飞出，求粒子飞出时速度方向与b板板面夹角的所有可能值(可用反三角函数表示)。
110.(2014·广东卷)如图25所示，足够大的平行挡板A1、A2竖直放置，间距6L。两板间存在两个方向相反的匀强磁场区域Ⅰ和Ⅱ，以水平面MN为理想分界面，Ⅰ区的磁感应强度为B0，方向垂直纸面向外。A1、A2上各有位置正对的小孔S1、S2，两孔与分界面MN的距离均为L，质量为m、电荷量为+q的粒子经宽度为d的匀强电场由静止加速后，沿水平方向从S1进入Ⅰ区，并直接偏转到MN上的P点，再进入Ⅱ区，P点与A1板的距离是L的k倍。不计重力，碰到挡板的粒子不予考虑。

(1)若k=1，求匀强电场的电场强度E；
(2)若，且粒子沿水平方向从S2射出，求出粒子在磁场中的速度大小v与k的关系式和Ⅱ区的磁感应强度B与k的关系式。
得得111.(2014·江苏卷)某装置用磁场控制带电粒子的运动，工作原理如图所示。装置的长为 L，上下两个相同的矩形区域内存在匀强磁场，磁感应强度大小均为B、方向与纸面垂直且相反，两磁场的间距为d。装置右端有一收集板，M、N、P为板上的三点，M位于轴线OO′上，N、P分别位于下方磁场的上、下边界上。在纸面内，质量为m、电荷量为－q的粒子以某一速度从装置左端的中点射入，方向与轴线成30°角，经过上方的磁场区域一次，恰好到达P点。改变粒子入射速度的大小，可以控制粒子到达收集板上的位置。不计粒子的重力。

(1)求磁场区域的宽度h；
(2)欲使粒子到达收集板的位置从P点移到N点，求粒子入射速度的最小变化量Δv；
(3)欲使粒子到达M点，求粒子入射速度大小的可能值。
112.(2014·天津卷)同步加速器在粒子物理研究中有重要的应用，其基本原理简化为如图所示的模型。M、N为两块中心开有小孔的平行金属板。质量为m、电荷量为+q的粒子A(不计重力)从M板小孔飘入板间，初速度可视为零，每当A进入板间，两板的电势差变为U，粒子得到加速，当A离开N板时，两板的电荷量均立即变为零。两板外部存在垂直纸面向里的匀强磁场，A在磁场作用下做半径为R的圆周运动，R远大于板间距离，A经电场多次加速，动能不断增大，为使R保持不变，磁场必须相应地变化。不计粒子加速时间及其做圆周运动产生的电磁辐射，不考虑磁场变化对粒子速度的影响及相对论效应。求
(1)A运动第1周时磁场的磁感应强度B1的大小；
(2)在A运动第n周的时间内电场力做功的平均功率；
(3)若有一个质量也为m、电荷量为+kq(k为大于1的整数)的粒子B(不计重力)与A同时从M板小孔飘入板间，A、B初速度均可视为零，不计两者间的相互作用，除此之外，其他条件均不变，下图中虚线、实线分别表示A、B的运动轨迹。在B的轨迹半径远大于板间距离的前提下，请指出哪个图能定性地反映A、B的运动轨迹，并经推导说明理由。
113.(2014·山东卷·T24)如图甲所示，间距为d、垂直于纸面的两平行板P、Q间存在匀强磁场。取垂直于纸面向里为磁场的正方向，磁感应强度随时间的变化规律如图乙所示。t=0时刻，一质量为m、带电荷量为+q的粒子(不计重力)，以初速度由板左端靠近板面的位置，沿垂直于磁场且平行于板面的方向射入磁场区。当和取某些特定值时，可使时刻入射的粒子经时间恰能垂直打在板上(不考虑粒子反弹)。上述为已知量。

(1) 若，求；
(2) 若，求粒子在磁场中运动时加速度的大小；
(3) 若，为使粒子仍能垂直打在板上，求。
114.(2014·新课标全国卷Ⅱ)半径分别为r和2r的同心圆形导轨固定在同一水平面上，一长为r，质量为m且质量分布均匀的直导体棒AB置于圆导轨上面，BA的延长线通过圆导轨的中心O，装置的俯视图如图所示；整个装置位于一匀强磁场中，磁感应强度的大小为B，方向竖直向下；在内圆导轨的C点和外圆导轨的D点之间接有一阻值为R的电阻(图中未画出)。直导体棒在水平外力作用下以角速度ω绕O逆时针匀速转动，在转动过程中始终与导轨保持良好接触。设导体棒与导轨之间的动摩擦因数为μ，导体棒和导轨的电阻均可忽略，重力加速度大小为g，求：(1)通过电阻R的感应电流的方向和大小；(2)外力的功率。
115.(2014·北京卷)导体切割磁感线的运动可以从宏观和微观两个角度来认识。如图所示，固定于水平面的U形导线框处于竖直向下的匀强磁场中，金属直导线MN在与其垂直的水平恒力F的作用下，在导线框上以速度v做匀速运动，速度v与恒力F方向相同，导线MN始终与导线框形成闭合电路，已知导线MN电阻为R，其长度L，恰好等于平行轨道间距，磁场的磁感应强度为B，忽略摩擦阻力和导线框的电阻。

(1)通过公式推导验证：在时间内，F对导线MN所做的功W等于电路获得的电能，也等于导线MN中产生的焦耳热Q。
(2)若导线的质量m=8.0g，长度L=0.1m，感应电流I=1.0A，假设一个原子贡献1个自由电子，计算导线MN中电子沿导线长度方向定向移动的平均速率v(下表中列出了一些你可能用到的数据)。

(3)经典物理学认为，金属的电阻源于定向运动自由电子和金属离子(金属原子失去电子后剩余部分)的碰撞，展开你想象的翅膀，给出一个合理的自由电子运动模型：在此基础上，求出导线MN中金属离子对一个自由电子沿导线长度方向的平均作用力的表达式。
[[[[116.(2014·福建卷·T22)如图，某一新型发电装置的发电管是横截面为矩形的水平管道，管道的长为L、宽度为d、高为h，上下两面是绝缘板，前后两侧面M、N是电阻可忽略的导体板，两导体板与开关S和定值电阻R相连。整个管道置于磁感应强度大小为B，方向沿z轴正方向的匀强磁场中。管道内始终充满电阻率为ρ的导电液体(有大量的正、负离子)，且开关闭合前后，液体在管道进、出口两端压强差的作用下，均以恒定速率v0沿x轴正向流动，液体所受的摩擦阻力不变。

(1)求开关闭合前，M、N两板间的电势差大小U0；
(2)求开关闭合前后，管道两端压强差的变化Δp；
(3)调整矩形管道的宽和高，但保持其它量和矩形管道的横截面S=dh不变，求电阻R可获得的最大功率Pm及相应的宽高比d/h的值。

117.(2014·安徽卷)如图1所示，匀强磁场的磁感应强度B为0.5T.其方向垂直于倾角为30°的斜面向上。绝缘斜面上固定有∧形状的光滑金属导轨MPN(电阻忽略不计)，MP和NP长度均为2.5m，MN连线水平，长为3m。以MN中点O为原点、OP为x轴建立一维坐标系Ox。一根粗细均匀的金属杆CD，长度d为3m、质量m为1kg、电阻R为0.3Ω，在拉力F的作用下，从MN处以恒定的速度v=1m/s，在导轨上沿x轴正向运动(金属杆与导轨接触良好)。g取10m/s2。

(1)求金属杆CD运动过程中产生产生的感应电动势E及运动到处电势差；
(2)推导金属杆CD从MN处运动到P点过程中拉力F与位置坐标x的关系式，并在图2中画出F-x关系图象；
(3)求金属杆CD从MN处运动到P点的全过程产生的焦耳热。


118.(2014·江苏卷)如图所示，在匀强磁场中有一倾斜的平行金属导轨，导轨间距为L，长为3d，导轨平面与水平面的夹角为θ，在导轨的中部刷有一段长为d的薄绝缘涂层。匀强磁场的磁感应强度大小为B，方向与导轨平面垂直。质量为m的导体棒从导轨的顶端由静止释放，在滑上涂层之前已经做匀速运动，并一直匀速滑到导轨底端。导体棒始终与导轨垂直，且仅与涂层间有摩擦，接在两导轨间的电阻为R，其他部分的电阻均不计，重力加速度为g。求：

(1)导体棒与涂层间的动摩擦因数μ；
(2)导体棒匀速运动的速度大小v；
(3)整个运动过程中，电阻产生的焦耳热Q。
119.(2014·天津卷)如图所示，两根足够长的平行金属导轨固定在倾角的斜面上，导轨电阻不计，间距L=0.4m，导轨所在空间被分成区域I和II，两区域的边界与斜面的交线为MN，I中的匀强磁场方向垂直斜面向下，II中的匀强磁场方向垂直斜面向上，两磁场的磁感应强度大小均为B=0.5T。在区域I中，将质量，电阻的金属条ab放在导轨上，ab刚好不下滑。然后，在区域II中将质量，电阻的光滑导体棒cd置于导轨上，由静止开始下滑，cd在滑动过程中始终处于区域II的磁场中，ab、cd始终与导轨垂直且两端与导轨保持良好接触，取，问
(1)cd下滑的过程中，ab中的电流方向；
(2)ab刚要向上滑动时，cd的速度v多大？
(3)从cd开始下滑到ab刚要向上滑动的过程中，cd滑动的距离x=3.8m，此过程中ab上产生的热量Q是多少？
120.(2014·海南卷)如图，在x轴上方存在匀强磁场，磁感应强度大小为B，方向垂直于纸面向外；在x轴下方存在匀强电场，电场方向与xOy平面平行，且与x轴成夹角。一质量为m、电荷量为q(q>0)的粒子以初速度v0从y轴上的P点沿y轴正方向射出，一段时间后进入电场，进入电场时的速度方向与电场方向相反；又经过一段时间T0，磁场的方向变为垂直于纸面向里，大小不变。不计重力。

(1)求粒子从P点出发至第一次到达x轴时所需时间；
(2)若要使粒子能够回到P点，求电场强度的最大值。
121.(2015·全国新课标Ⅱ卷·T 24)如图所示，一质量为m、电荷量为q(q>0)的例子在匀强电场中运动，A、B为其运动轨迹上的两点。已知该粒子在A点的速度大小为v0，方向与电场方向的夹角为60°；它运动到B点时速度方向与电场方向的夹角为30°。不计重力。求A、B两点间的电势差。

122.(2015·重庆卷·T7)音圈电机是一种应用于硬盘、光驱等系统的特殊电动机.题7图是某音圈电机的原理示意图，它由一对正对的磁极和一个正方形刚性线圈构成，线圈边长为，匝数为，磁极正对区域内的磁感应强度方向垂直于线圈平面竖直向下，大小为，区域外的磁场忽略不计.线圈左边始终在磁场外，右边始终在磁场内，前后两边在磁场内的长度始终相等.某时刻线圈中电流从P流向Ｑ，大小为.

(１)求此时线圈所受安培力的大小和方向。
(２)若此时线圈水平向右运动的速度大小为，求安培力的功率.


123.(2015·全国新课标Ⅰ卷·T24)如图，一长为10cm的金属棒ab用两个完全相同的弹簧水平地悬挂在匀强磁场中；磁场的磁感应强度大小为0.1T，方向垂直于纸面向里；弹簧上端固定，下端与金属棒绝缘，金属棒通过开关与一电动势为12V的电池相连，电路总电阻为2Ω。已知开关断开时两弹簧的伸长量均为0.5cm；闭合开关，系统重新平衡后，两弹簧的伸长量与开关断开时相比均改变了0.3cm，重力加速度大小取10m/s2。判断开关闭合后金属棒所受安培力的方向，并求出金属棒的质量。


124.(2015·浙江卷·T24)小明同学设计了一个“电磁天平”，如图1所示，等臂天平的左臂为挂盘，右臂挂有矩形线圈，两臂平衡。线圈的水平边长L=0.1m，竖直边长H=0.3m，匝数为。线圈的下边处于匀强磁场内，磁感应强度，方向垂直线圈平面向里。线圈中通有可在0~2.0A范围内调节的电流I。挂盘放上待测物体后，调节线圈中电流使得天平平衡，测出电流即可测得物体的质量。(重力加速度取)

(1)为使电磁天平的量程达到0.5kg，线圈的匝数至少为多少
(2)进一步探究电磁感应现象，另选匝、形状相同的线圈，总电阻，不接外电流，两臂平衡，如图2所示，保持不变，在线圈上部另加垂直纸面向外的匀强磁场，且磁感应强度B随时间均匀变大，磁场区域宽度。当挂盘中放质量为0.01kg的物体时，天平平衡，求此时磁感应强度的变化率。

125.(2015·海南卷·T13)如图，两平行金属导轨位于同一水平面上，相距，左端与一电阻R相连；整个系统置于匀强磁场中，磁感应强度大小为B，方向竖直向下。一质量为m的导体棒置于导轨上，在水平外力作用下沿导轨以速度匀速向右滑动，滑动过程中始终保持与导轨垂直并接触良好。已知导体棒与导轨间的动摩擦因数为，重力加速度大小为g，导轨和导体棒的电阻均可忽略。求

(1)电阻R消耗的功率；
(2)水平外力的大小。
126.(2015·安徽卷·T23)在xOy平面内，有沿y轴负方向的匀强电场，场强大小为E(图中未画出)，由A点斜射出一质量为m，带电荷量为+q的粒子，B和C是粒子运动轨迹上的两点，如图所示，其中l0为常数。粒子所受重力忽略不计。求：

(1)粒子从A到C过程中电场力对它做的功；
(2)粒子从A到C过程所经历的时间；
(3)粒子经过C点时的速率。
127.(2015·浙江卷·T25)使用回旋加速器的实验需要把离子束从加速器中引出，离子束引出的方法有磁屏蔽通道法和静电偏转法等。质量为m，速度为v的离子在回旋加速器内旋转，旋转轨道时半径为r的圆，圆心在O点，轨道在垂直纸面向外的匀强磁场中，磁感应强度为B。为引出离子束，使用磁屏蔽通道法设计引出器。引出器原理如图所示，一堆圆弧形金属板组成弧形引出通道，通道的圆心位于点(点图中未画出)。引出离子时，令引出通道内磁场的磁感应强度降低，从而使离子从P点进入通道，沿通道中心线从Q点射出。已知OQ长度为L。OQ与OP的夹角为，

(1)求离子的电荷量q并判断其正负；
(2)离子从P点进入，Q点射出，通道内匀强磁场的磁感应强度应降为，求；
(3)换用静电偏转法引出离子束，维持通道内的原有磁感应强度B不变，在内外金属板间加直流电压，两板间产生径向电场，忽略边缘效应。为使离子仍从P点进入，Q点射出，求通道内引出轨迹处电场强度E的方向和大小。
128.(2015·上海卷·T32)如图(a)两相距L=0.5m的平行金属导轨固定于水平面上，导轨左端与阻值R=2Ω的电阻连接，导轨间虚线右侧存在垂直导轨平面的匀强磁场，质量m=0.2kg的金属杆垂直于导轨上，与导轨接触良好，导轨与金属杆的电阻可忽略，杆在水平向右的恒定拉力作用下由静止开始运动，并始终与导轨垂直，其v-t图像如图(b)所示，在15s时撤去拉力，同时使磁场随时间变化，从而保持杆中电流为0，求：

(1)金属杆所受拉力的大小为F；
(2)0-15s匀强磁场的磁感应强度大小为；
(3)15-20s内磁感应强度随时间的变化规律。
129.(2015·山东卷·T24)如图所示，直径分别为D和2D的同心圆处于同一竖直面内，O为圆心，GH为大圆的水平直径。两圆之间的环形区域(Ⅰ区)和小圆内部(Ⅱ区)均存在垂直圆面向里的匀强磁场。间距为d的两平行金属极板间有一匀强电场，上极板开有一小孔。一质量为m，电量为+q的粒子由小孔下方d/2处静止释放，加速后粒子以竖直向上的速度v射出电场，由点紧靠大圆内侧射入磁场。不计粒子的重力。

(1)求极板间电场强度的大小；
(2)若粒子运动轨迹与小圆相切，求区磁感应强度的大小；
(3)若Ⅰ区，Ⅱ区磁感应强度的大小分别为2mv/qD，4mv/qD，粒子运动一段时间后再次经过H点，求这段时间粒子运动的路程。

130.(2015·上海卷·T33)如图，在场强大小为E、水平向右的匀强电场中，一轻杆可绕固定转轴O在竖直平面内自由转动。杆的两端分别固定两电荷量均为q的小球A、B；A带正电，B带负电；A、B两球到转轴O的距离分别为2l、l，所受重力大小均为电场力大小的倍，开始时杆与电场夹角为()。将杆从初始位置由静止释放，以O点为重力势能和电势能零点。求：

(1)初始状态的电势能；
(2)杆在平衡位置时与电场间的夹角；
(3)杆在电势能为零处的角速度。
131.(2015·天津卷·T11)如图所示，凸字形硬质金属线框质量为m，相邻各边互相垂直，且处于同一竖直平面内，ab边长为l，cd边长为2l，ab与cd平行，间距为2l。匀强磁场区域的上下边界均水平，磁场方向垂直于线框所在平面。开始时，cd边到磁场上边界的距离为2l，线框由静止释放，从cd边进入磁场直到ef、pq边进入磁场前，线框做匀速运动，在ef、pq边离开磁场后，ab边离开磁场之前，线框又做匀速运动。线框完全穿过磁场过程中产生的热量为Q。线框在下落过程中始终处于原竖直平面内，且ab、cd边保持水平，重力加速度为g；求

(1)线框ab边将离开磁场时做匀速运动的速度大小是cd边刚进入磁场时的 几倍
(2)磁场上下边界间的距离H
132.(2015·天津卷·T12)现代科学仪器常利用电场、磁场控制带电粒子的运动。在真空中存在着如图所示的多层紧密相邻的匀强电场和匀强磁场，电场和磁场的宽度均为d。电场强度为E，方向水平向右；磁感应强度为B，方向垂直纸面向里。电场、磁场的边界互相平行且与电场方向垂直，一个质量为m、电荷量为q的带正电粒子在第1层电场左侧边界某处由静止释放，粒子始终在电场、磁场中运动，不计粒子重力及运动时的电磁辐射

(1)求粒子在第2层磁场中运动时速度的大小与轨迹半径
(2)粒子从第n层磁场右侧边界穿出时，速度的方向与水平方向的夹角为，试求
(3)若粒子恰好不能从第n层磁场右侧边界穿出，试问在其他条件不变的情况下，也进入第n层磁场，但比荷较该粒子大的粒子能否穿出该层磁场右侧边界，请简要推理说明之
133.(2015·北京卷·T24)真空中放置的平行金属板可以用作光电转换装置，如图所示，光照前两板都不带电，以光照射A板，则板中的电子可能吸收光的能量而逸出。假设所有逸出的电子都垂直于A板向B板运动，忽略电子之间的相互作用，保持光照条件不变，a和b为接线柱。已知单位时间内从A板逸出的电子数为N，电子逸出时的最大动能为，元电荷为e。

(1)求A板和B板之间的最大电势差，以及将a、b短接时回路中的电流Im。
(2)图示装置可看作直流电源，求其电动势E和内阻r.
(3)在a和b之间连接一个外电阻时，该电阻两端的电压为U，外电阻上消耗的电功率设为P;单位时间内到达B板的电子，在从A板运动到B板的过程中损失的动能之和设为，请推导证明：.
(注意：解题过程中需要用到、但题目没有给出的物理量，要在解题中做必要的说明)

134.(2015·江苏卷·T13)做磁共振检查时，对人体施加的磁场发生变化时会在肌肉组织中产生感应电流。某同学为了估算该感应电流对肌肉组织的影响，将包裹在骨骼上一圈肌肉组织等效成单匝线圈，线圈的半径r=5.0cm，线圈导线的横截面积A=0.80cm2，电阻率，如图所示，匀强磁场方向与线圈平面垂直，若磁感应强度B在0.3s内从1.5T均匀地减小为零，求(计算结果保留一位有效数字)

(1)该圈肌肉组织的电阻R；
(2)该圈肌肉组织中的感应电动势E；
(3)0.3s内该圈肌肉组织中产生的热量Q。
135.(2015·广东卷·T35)如图17(a)所示，平行长直金属导轨水平放置，间距L＝0.4m，导轨右端接有阻值R＝1Ω的电阻，导体棒垂直放置在导轨上，且接触良好，导体棒及导轨的电阻均不计，导轨间正方形区域abcd内有方向竖直向下的匀强磁场，bd连线与导轨垂直，长度也为L，从0时刻开始，磁感应强度B的大小随时间t变化，规律如图17(b)所示；同一时刻，棒从导轨左端开始向右匀速运动，1s后刚好进入磁场，若使棒在导轨上始终以速度v＝1m/s做直线运动，求：

(1)棒进入磁场前，回路中的电动势E；
(2)棒在运动过程中受到的最大安培力F，以及棒通过三角形abd区域时电流i与时间t的关系式。
136.(2015·福建卷·T22)如图，绝缘粗糙的竖直平面MN左侧同时存在相互垂直的匀强电场和匀强磁场，电场方向水平向右，电场强度大小为E，磁场方向垂直纸面向外，磁感应强度大小为B。一质量为m、电荷量为q的带正电的小滑块从A点由静止开始沿MN下滑，到达C点时离开MN做曲线运动。A、C两点间距离为h，重力加速度为g。

(1)求小滑块运动到C点时的速度大小vc；
(2)求小滑块从A点运动到C点过程中克服摩擦力做的功Wf；
(3)若D点为小滑块在电场力、洛伦兹力及重力作用下运动过程中速度最大的位置，当小滑块运动到D点时撤去磁场，此后小滑块继续运动到水平地面上的P点。已知小滑块在D点时的速度大小为vD，从D点运动到P点的时间为t，求小滑块运动到P点时速度的大小vp.
137.(2015·重庆卷·T9)题9图为某种离子加速器的设计方案.两个半圆形金属盒内存在相同的垂直于纸面向外的匀强磁场.其中和是间距为的两平行极板，其上分别有正对的两个小孔和，，P为靶点，(为大于1的整数).极板间存在方向向上的匀强电场，两极板间电压为.质量为、带电量为的正离子从点由静止开始加速，经进入磁场区域.当离子打到极板上区域(含点)或外壳上时将会被吸收.两虚线之间的区域无电场和磁场存在，离子可匀速穿过.忽略相对论效应和离子所受的重力.求：
(1)离子经过电场仅加速一次后能打到P点所需的磁感应强度大小；
(2)能使离子打到P点的磁感应强度的所有可能值；
(3)打到P点的能量最大的离子在磁场中运动的时间和在电场中运动的时间。

138.(2015·四川卷·T11)如图所示，金属导轨MNC和PQD，MN与PQ平行且间距为L，所在平面与水平面夹角为α，N、Q连线与MN垂直，M、P间接有阻值为R的电阻；光滑直导轨NC和QD在同一水平面内，与NQ的夹角都为锐角θ。均匀金属棒ab和ef质量均为m，长均为L，ab棒初始位置在水平导轨上与NQ重合；ef棒垂直放在倾斜导轨上，与导轨间的动摩擦因数为μ(μ较小)，由导轨上的小立柱1和2阻挡而静止。空间有方向竖直的匀强磁场(图中未画出)。两金属棒与导轨保持良好接触。不计所有导轨和ab棒的电阻，ef棒的阻值为R，最大静摩擦力与滑动摩擦力大小相等，忽略感应电流产生的磁场，重力加速度为g。

(1)若磁感应强度大小为B，给ab棒一个垂直于NQ、水平向右的速度v1，在水平导轨上沿运动方向滑行一段距离后停止，ef棒始终静止，求此过程ef棒上产生的热量；
(2)在(1)问过程中，ab棒滑行距离为d，求通过ab棒某横截面的电荷量；
(3)若ab棒以垂直于NQ的速度v2在水平导轨上向右匀速运动，并在NQ位置时取走小立柱1和2，且运动过程中ef棒始终静止。求此状态下最强磁场的磁感应强度及此磁场下ab棒运动的最大距离。
139.(2015·江苏卷·T15)一台质谱仪的工作原理如图所示，电荷量均为+q、质量不同的离子飘入电压为U0的加速电场，其初速度几乎为零，这些离子经过加速后通过狭缝O沿着与磁场垂直的方向进入磁感应强度为B的匀强磁场，最后打在底片上，已知放置底片区域已知放置底片的区域MN =L，且OM =L。某次测量发现MN中左侧2/3区域MQ损坏，检测不到离子，但右侧1/3区域QN仍能正常检测到离子. 在适当调节加速电压后，原本打在MQ的离子即可在QN检测到.
(1)求原本打在MN中点P的离子质量m；
(2)为使原本打在P的离子能打在QN区域，求加速电压U的调节范围；
(3)为了在QN区域将原本打在MQ区域的所有离子检测完整，求需要调节U的最少次数。(取；)
(111140.(2013·广东卷·T36)如图19(a)所示，在垂直于匀强磁场B的平面内，半径为r的金属圆盘绕过圆心O的轴承转动，圆心O和边缘K通过电刷与一个电路连接，电路中的P是加上一定正向电压才能导通的电子元件。流过电流表的电流I与圆盘角速度ω的关系如图19(b)所示，其中ab段和bc段均为直线，且ab段过坐标原点。ω>0代表圆盘逆时针转动。已知：R=3.0Ω，B=1.0T，r=0.2m。忽略圆盘、电流表和导线的电阻。

(1)根据图19(b)写出ab、bc段对应I与ω的关系式；
(2)求出图19(b)中b、c两点对应的P两端的电压Ub、Uc；
(3)分别求出ab、bc段流过P的电流IP与其两端电压UP的关系式.
abIωωbcωI
141.(2013·福建卷·T22)如图甲所示，空间存在一范围足够大的垂直于xOy平面向外的匀强磁场，磁感应强度大小为B。让质量为m，电荷量为q(q＞0)的粒子从坐标原点O沿xOy平面以不同的初速度大小和方向入射到磁场中。不计重力和粒子间的影响。

(1)若粒子以初速度v1沿y轴正向入射，恰好能经过x轴上的A(a，0)点，求v1的大小；
(2)已知一粒子的初速度大小为v(v＞v1)，为使该粒子能经过A(a，0)点，其入射角θ(粒子初速度与x轴正向的夹角)有几个？并求出对应的sinθ值；
(3)如图乙，若在此空间再加入沿y轴正向、大小为E的匀强电场，一粒子从O点以初速度v0沿y轴正向发射。研究表明：粒子在xOy平面内做周期性运动，且在任一时刻，粒子速度的x分量vx与其所在位置的y坐标成正比，比例系数与场强大小E无关。求该粒子运动过程中的最大速度值vm。

142.(2013·安徽卷·T23)如图所示的平面直角坐标系xOy，在第Ⅰ象限内有平行于y轴的匀强电场，方向沿y正方向；在第Ⅳ象限的正三角形abc区域内有匀强电场，方向垂直于xOy平面向里，正三角形边长为L，且ab边与y轴平行。一质量为m、电荷量为q的粒子，从y轴上的P(0，h)点，以大小为v0的速度沿x轴正方向射入电场，通过电场后从x轴上的a(2h，0)点进入第Ⅳ象限，又经过磁场从y轴上的某点进入第Ⅲ象限，且速度与y轴负方向成45°角，不计粒子所受的重力。求：

(1)电场强度E的大小；
(2)粒子到达a点时速度的大小和方向；
(3)abc区域内磁场的磁感应强度B的最小值。
143.(2016·北京卷)如图所示，质量为m、电荷量为q的带电粒子，以初速度v沿垂直磁场方向射入磁感应强度为B的匀强磁场，在磁场中做匀速圆周运动。不计带电粒子所受重力。

(1)求粒子做匀速圆周运动的半径R和周期T；
(2)为使该粒子做匀速直线运动，还需要同时存在一个与磁场方向垂直的匀强电场，求电场强度E的大小。
144.(2016·北京卷)如图所示，电子由静止开始经加速电场加速后，沿平行于版面的方向射入偏转电场，并从另一侧射出。已知电子质量为m，电荷量为e，加速电场电压为。偏转电场可看作匀强电场，极板间电压为U，极板长度为L，板间距为d。

(1)忽略电子所受重力，求电子射入偏转电场时的初速度v0和从电场射出时沿垂直板面方向的偏转距离Δy；
(2)分析物理量的数量级，是解决物理问题的常用方法。在解决(1)问时忽略了电子所受重力，请利用下列数据分析说明其原因。已知，，，，。
(3)极板间既有静电场也有重力场。电势反映了静电场各点的能的性质，请写出电势的定义式。类比电势的定义方法，在重力场中建立“重力势”的概念，并简要说明电势和“重力势”的共同特点。
145.(2016·海南卷)如图，A、C两点分别位于x轴和y轴上，∠OCA=30°，OA的长度为L。在△OCA区域内有垂直于xOy平面向里的匀强磁场。质量为m、电荷量为q的带正电粒子，以平行于y轴的方向从OA边射入磁场。已知粒子从某点射入时，恰好垂直于OC边射出磁场，且粒子在磁场中运动的时间为t0。不计重力。

(1)求磁场的磁感应强度的大小；
(2)若粒子先后从两不同点以相同的速度射入磁场，恰好从OC边上的同一点射出磁场，求该粒子这两次在磁场中运动的时间之和；
(3)若粒子从某点射入磁场后，其运动轨迹与AC边相切，且在磁场内运动的时间为，求粒子此次入射速度的大小。
146.(2016·江苏卷)回旋加速器的工作原理如题15-1图所示，置于真空中的D形金属盒半径为R，两盒间狭缝的间距为d，磁感应强度为B的匀强磁场与盒面垂直，被加速粒子的质量为m，电荷量为+q，加在狭缝间的交变电压如题15-2图所示，电压值的大小为U0.周期T=.一束该种粒子在t=0~时间内从A处均匀地飘入狭缝，其初速度视为零.现考虑粒子在狭缝中的运动时间，假设能够出射的粒子每次经过狭缝均做加速运动，不考虑粒子间的相互作用.求：
(1)出射粒子的动能；
(2)粒子从飘入狭缝至动能达到所需的总时间；
(3)要使飘入狭缝的粒子中有超过99%能射出，d应满足的条件.

147.(2016·上海卷)如图，一关于y轴对称的导体轨道位于水平面内，磁感应强度为B的匀强磁场与平面垂直。一足够长，质量为m的直导体棒沿x轴方向置于轨道上，在外力F作用下从原点由静止开始沿y轴正方向做加速度为a的匀加速直线运动，运动时棒与x轴始终平行。棒单位长度的电阻为ρ，与电阻不计的轨道接触良好，运动中产生的热功率随棒位置的变化规律为P=ky(SI)。求：

(1)导体轨道的轨道方程y=f(x)；
(2)棒在运动过程中受到的安培力Fm随y的变化关系；
(3)棒从y=0运动到y=L过程中外力F的功。
，

148.(2016·天津卷)如图所示，空间中存在着水平向右的匀强电场，电场强度大小为，同时存在着水平方向的匀强磁场，其方向与电场方向垂直，磁感应强度大小B=0.5 T。有一带正电的小球，质量m=1×10–6 kg，电荷量q=2×10–6 C，正以速度v在图示的竖直面内做匀速直线运动，当经过P点时撤掉磁场(不考虑磁场消失引起的电磁感应现象)，取g=10 m/s2。求：

(1)小球做匀速直线运动的速度v的大小和方向；
(2)从撤掉磁场到小球再次穿过P点所在的这条电场线经历的时间t。
149.(2016·天津卷)电磁缓速器是应用于车辆上以提高运行安全性的辅助制动装置，其工作原理是利用电磁阻尼作用减缓车辆的速度。电磁阻尼作用可以借助如下模型讨论：如图所示，将形状相同的两根平行且足够长的铝条固定在光滑斜面上，斜面与水平方向夹角为θ。一质量为m的条形磁铁滑入两铝条间，恰好匀速穿过，穿过时磁铁两端面与两铝条的间距始终保持恒定，其引起电磁感应的效果与磁铁不动、铝条相对磁铁运动相同。磁铁端面是边长为d的正方形，由于磁铁距离铝条很近，磁铁端面正对两铝条区域的磁场均可视为匀强磁场，磁感应强度为B，铝条的高度大于d，电阻率为ρ。为研究问题方便，铝条中只考虑与磁铁正对部分的电阻和磁场，其他部分电阻和磁场可忽略不计，假设磁铁进入铝条间以后，减少的机械能完全转化为铝条的内能，重力加速度为g。

(1)求铝条中与磁铁正对部分的电流I；
(2)若两铝条的宽度均为b，推导磁铁匀速穿过铝条间时速度v的表达式；
(3)在其他条件不变的情况下，仅将两铝条更换为宽度b'>b的铝条，磁铁仍以速度v进入铝条间，试简要分析说明磁铁在铝条间运动时的加速度和速度如何变化。

150.(2016·四川卷)如图所示，图面内有竖直线DD＇，过DD＇且垂直于图面的平面将空间分成I、II两区域。区域I有方向竖直向上的匀强电场和方向垂直图面的匀强磁场B(图中未画出)；区域II有固定在水平面上高、倾角的光滑绝缘斜面，斜面顶端与直线DD＇距离，区域II可加竖直方向的大小不同的匀强电场(图中未画出)；C点在DD＇上，距地面高。零时刻，质量为m、带电量为q的小球P在K点具有大小、方向与水平面夹角的速度。在区域I内做半径的匀速圆周运动，经C点水平进入区域II。某时刻，不带电的绝缘小球A由斜面顶端静止释放，在某处与刚运动到斜面的小球P相遇。小球视为质点，不计空气阻力及小球P所带电量对空间电磁场的影响。l已知，g为重力加速度。

(1)求匀强磁场的磁感应强度B的大小；
(2)若小球A、P在斜面底端相遇，求释放小球A的时刻tA；
(3)若小球A、P在时刻(β为常数)相遇于斜面某处，求此情况下区域II的匀强电场的场强E，并讨论场强E的极大值和极小值及相应的方向。



151.(2016·全国新课标Ⅱ卷)如图，水平面(纸面)内间距为l的平行金属导轨间接一电阻，质量为m、长度为l的金属杆置于导轨上。t=0时，金属杆在水平向右、大小为F的恒定拉力作用下由静止开始运动，t0时刻，金属杆进入磁感应强度大小为B、方向垂直于纸面向里的匀强磁场区域，且在磁场中恰好能保持匀速运动。杆与导轨的电阻均忽略不计，两者始终保持垂直且接触良好，两者之间的动摩擦因数为μ。重力加速度大小为g。求：

(1)金属杆在磁场中运动时产生的电动势的大小；
(2)电阻的阻值。

152.(2016·浙江卷)小明设计的电磁健身器的简化装置如图所示，两根平行金属导轨相距l=0.50 m，倾角θ=53°，导轨上端串接一个R=0.05 Ω的电阻。在导轨间长d=0.56 m的区域内，存在方向垂直导轨平面向下的匀强磁场，磁感应强度B=2.0 T。质量m=4.0 kg的金属棒CD水平置于导轨上，用绝缘绳索通过定滑轮与拉杆GH相连。CD棒的初始位置与磁场区域的下边界相距s=0.24 m。一位健身者用恒力F=80 N拉动GH杆，CD棒由静止开始运动，上升过程中CD棒始终保持与导轨垂直。当CD棒到达磁场上边界时健身者松手，触发恢复装置使CD棒回到初始位置(重力加速度g=10 m/s2，sin 53°=0.8，不计其他电阻、摩擦力以及拉杆和绳索的质量)。求
(1)CD棒进入磁场时速度v的大小；
(2)CD棒进入磁场时所受的安培力FA的大小；
(3)在拉升CD棒的过程中，健身者所做的功W和电阻产生的焦耳热Q。

153.(2016·浙江卷·T25)为了进一步提高回旋加速器的能量，科学家建造了“扇形聚焦回旋加速器”。在扇形聚焦过程中，离子能以不变的速率在闭合平衡轨道上周期性旋转。
扇形聚焦磁场分布的简化图如图所示，圆心为O的圆形区域等分成六个扇形区域，其中三个为峰区，三个为谷区，峰区和谷区相间分布。峰区内存在方向垂直纸面向里的匀强磁场，磁感应强度为B，谷区内没有磁场。质量为m，电荷量为q的正离子，以不变的速率v旋转，其闭合平衡轨道如图中虚线所示。
(1)求闭合平衡轨道在峰区内圆弧的半径r，并判断离子旋转的方向是顺时针还是逆时针；
(2)求轨道在一个峰区内圆弧的圆心角θ，及离子绕闭合平衡轨道旋转的周期T；
(3)在谷区也施加垂直纸面向里的匀强磁场，磁感应强度为B'  ，新的闭合平衡轨道在一个峰区内的圆心角θ变为90°，求B'和B的关系。已知：sin(α±β )=sin αcos β±cos αsin β，cosα=1–2


154.(2016·全国新课标Ⅲ卷)如图，两条相距l的光滑平行金属导轨位于同一水平面(纸面)内，其左端接一阻值为R的电阻；一与导轨垂直的金属棒置于两导轨上；在电阻、导轨和金属棒中间有一面积为S的区域，区域中存在垂直于纸面向里的均匀磁场，磁感应强度大小B1随时间t的变化关系为，式中k为常量；在金属棒右侧还有一匀强磁场区域，区域左边界MN(虚线)与导轨垂直，磁场的磁感应强度大小为B0，方向也垂直于纸面向里。某时刻，金属棒在一外加水平恒力的作用下从静止开始向右运动，在t0时刻恰好以速度v0越过MN，此后向右做匀速运动。金属棒与导轨始终相互垂直并接触良好，它们的电阻均忽略不计。求

(1)在t=0到t=t0时间间隔内，流过电阻的电荷量的绝对值；
(2)在时刻t(t>t0)穿过回路的总磁通量和金属棒所受外加水平恒力的大小。

155.(2017·新课标Ⅲ卷·T24)如图，空间存在方向垂直于纸面(xOy平面)向里的磁场。在x≥0区域，磁感应强度的大小为B0；x1)。一质量为m、电荷量为q(q>0)的带电粒子以速度v0从坐标原点O沿x轴正向射入磁场，此时开始计时，当粒子的速度方向再次沿x轴正向时，求(不计重力)

(1)粒子运动的时间；
(2)粒子与O点间的距离。
°2156.(2017·新课标Ⅱ卷)如图，两水平面(虚线)之间的距离为H，其间的区域存在方向水平向右的匀强电场。自该区域上方的A点将质量为m、电荷量分别为q和–q(q>0)的带电小球M、N先后以相同的初速度沿平行于电场的方向射出。小球在重力作用下进入电场区域，并从该区域的下边界离开。已知N离开电场时的速度方向竖直向下；M在电场中做直线运动，刚离开电场时的动能为N刚离开电场时动能的1.5倍。不计空气阻力，重力加速度大小为g。求

(1)M与N在电场中沿水平方向的位移之比；
(2)A点距电场上边界的高度；
(3)该电场的电场强度大小。
157.(2017·江苏卷)一台质谱仪的工作原理如图所示.大量的甲、乙两种离子飘入电压为U0的加速电场，其初速度几乎为0，经过加速后，通过宽为L的狭缝MN沿着与磁场垂直的方向进入磁感应强度为B的匀强磁场中，最后打到照相底片上.已知甲、乙两种离子的电荷量均为+q，质量分别为2m和m，图中虚线为经过狭缝左、右边界M、N的甲种离子的运动轨迹.不考虑离子间的相互作用.

(1)求甲种离子打在底片上的位置到N点的最小距离x；
(2)在答题卡的图中用斜线标出磁场中甲种离子经过的区域，并求该区域最窄处的宽度d；
(3)若考虑加速电压有波动，在()到()之间变化，要使甲、乙两种离子在底片上没有重叠，求狭缝宽度L满足的条件.

158.(2017·天津卷)平面直角坐标系xOy中，第Ⅰ象限存在垂直于平面向里的匀强磁场，第Ⅲ现象存在沿y轴负方向的匀强电场，如图所示。一带负电的粒子从电场中的Q点以速度v0沿x轴正方向开始运动，Q点到y轴的距离为到x轴距离的2倍。粒子从坐标原点O离开电场进入磁场，最终从x轴上的P点射出磁场，P点到y轴距离与Q点到y轴距离相等。不计粒子重力，问：
(1)粒子到达O点时速度的大小和方向；
(2)电场强度和磁感应强度的大小之比。


159.(2017·天津卷)电磁轨道炮利用电流和磁场的作用使炮弹获得超高速度，其原理可用来研制新武器和航天运载器。电磁轨道炮示意如图，图中直流电源电动势为E，电容器的电容为C。两根固定于水平面内的光滑平行金属导轨间距为l，电阻不计。炮弹可视为一质量为m、电阻为R的金属棒MN，垂直放在两导轨间处于静止状态，并与导轨良好接触。首先开关S接1，使电容器完全充电。然后将S接至2，导轨间存在垂直于导轨平面、磁感应强度大小为B的匀强磁场(图中未画出)，MN开始向右加速运动。当MN上的感应电动势与电容器两极板间的电压相等时，回路中电流为零，MN达到最大速度，之后离开导轨。问：

(1)磁场的方向；
(2)MN刚开始运动时加速度a的大小；
(3)MN离开导轨后电容器上剩余的电荷量Q是多少。
160.(2015·北京卷·T22)如图所示，足够长的平行光滑金属导轨水平放置，宽度L=0.4m一端连接R=1的电阻。导线所在空间存在竖直向下的匀强磁场，磁感应强度B=1T。导体棒MN放在导轨上，其长度恰好等于导轨间距，与导轨接触良好，导轨和导体棒的电阻均可忽略不计。在平行于导轨的拉力作用下，导体棒沿导轨向右匀速运动，速度v=5m/s。求：

(1)感应电动势E和感应电流I；
(2)在0.1s时间内，拉力的冲量的大小；
(3)若将MN换为电阻r=1的导体棒，其他条件不变，求导体棒两端的电压U。


161.(2010·海南卷·T15)右图中左边有一对平行金属板，两板相距为d.电压为V；两板之间有匀强磁场，磁感应强度大小为B0，方向与金属板面平行并垂直于纸面朝里。图中右边有一半径为R、圆心为O的圆形区域内也存在匀强磁场，磁感应强度大小为B，方向垂直于纸面朝里。一电荷量为q的正离子沿平行于全属板面、垂直于磁场的方向射入平行金属板之间，沿同一方向射出平行金属板之间的区域，并沿直径EF方向射入磁场区域，最后从圆形区城边界上的G点射出.已知弧所对应的圆心角为θ，不计重力.求

(1)离子速度的大小；
(2)离子的质量。

162.(2010·重庆卷·T25)某兴趣小组用如题25图所示的装置进行实验研究.他们在水平桌面上固定一内径为的椭圆形玻璃杯，杯口上放置一直径为1.5d，质量为m的匀质薄圆板，板内放一质量为2m的小物块.板中心、物块均在杯的轴线上.物块与板间动摩擦因数为µ，不计板与杯口之间的摩擦力，重力加速度为g，不考虑板翻转。

(1)对板施加指向圆心的水平外力F，设物块与板间最大静摩擦力为fmax，若物块能在板上滑动，求F应满足的条件。
(2)如果对板施加的指向圆心的水平外力是作用时间极短的较大冲击力，冲量为I，
①I应满足什么条件才能使物块从板上掉下？
②物块从开始运动到掉下时的位移s为多少？
③根据s与I的关系式说明要使s更小，冲量应如何改变.
163.(2010·四川卷·T25)如图所示，空间有场强的竖直向下的匀强电场，长的不可伸长的轻绳一端固定于O点，另一端系一质量的不带电小球A，拉起小球至绳水平后，无初速释放。另一电荷量、质量与相同的小球，以速度水平抛出，经时间与小球C与D点下方一足够大的平板相遇。不计空气阻力，小球均可视为质点，取。
求碰撞前瞬间小球的速度。

若小球经过路到达平板，此时速度恰好为O，求所加的恒力。
若施加恒力后，保持平板垂直于纸面且与水平面的夹角不变，在点下方任意改变平板位置，小球均能与平板正碰，求出所有满足条件的恒力。
164.(2010·新课标Ⅰ卷·T25.)如图所示，在0≤x≤a、0≤y≤范围内有垂直手xy平面向外的匀强磁场，磁感应强度大小为B。坐标原点O处有一个粒子源，在某时刻发射大量质量为m、电荷量为q的带正电粒子，它们的速度大小相同，速度方向均在xy平面内，与y轴正方向的夹角分布在0～90°范围内。己知粒子在磁场中做圆周运动的半径介于a/2到a之间，从发射粒子到粒子全部离开磁场经历的时间恰好为粒子在磁场中做圆周运动周期的四分之一。求最后离开磁场的粒子从粒子源射出时的

(1)速度的大小：
(2)速度方向与y轴正方向夹角的正弦。
165.(2010·新课标Ⅰ卷·T35(2))如图所示，光滑的水平地面上有一木板，其左端放有一重物，右方有一竖直的墙。重物质量为木板质量的2倍，重物与木板间的动摩擦因数为µ。使木板与重物以共同的速度v0向右运动，某时刻木板与墙发生弹性碰撞，碰撞时间极短。求木板从第一次与墙碰撞到再次碰撞所经历的时间。设木板足够长，重物始终在木板上。重力加速度为g。

166.(2010·福建卷·T20)如图所示的装置，左半部为速度选择器，右半部为匀强的偏转电场。一束同位素离子流从狭缝S1射入速度选择器，能够沿直线通过速度选择器并从狭缝S2射出的离子，又沿着与电场垂直的方向，立即进入场强大小为E的偏转电场，最后打在照相底片D上。已知同位素离子的电荷量为q(q＞0)，速度选择器内部存在着相互垂直的场强大小为E0的匀强电场和磁感应强度大小为B0的匀强磁场，照相底片D与狭缝S1、S2的连线平行且距离为L，忽略重力的影响。

(1)求从狭缝S2射出的离子速度v0的大小；
(2)若打在照相底片上的离子在偏转电场中沿速度v0方向飞行的距离为x，求出x与离子质量m之间的关系式(用E0、B0、E、q、m、L表示)。
167.(2010·山东卷·T25)如图所示，以两虚线为边界，中间存在平行纸面且与边界垂直的水平电场，宽度为d，两侧为相同的匀强磁场，方向垂直纸面向里。一质量为m、带电量+q、重力不计的带电粒子，以初速度v1垂直边界射入磁场做匀速圆周运动，后进入电场做匀加速运动，然后第二次进入磁场中运动，此后粒子在电场和磁场中交替运动。已知粒子第二次在磁场中运动的半径是第一次的二倍，第三次是第一次的三倍，以此类推。求

(1)粒子第一次经过电场的过程中电场力所做的功W1。
(2)粒子第n次经过电场时电场强度的大小En。
(3)粒子第n次经过电场所用的时间tn。
(4)假设粒子在磁场中运动时，电场区域场强为零。请画出从粒子第一次射入磁场至第三次离开电场的过程中，电场强度随时间变化的关系图线(不要求写出推导过程，不要求标明坐标刻度值)。
168.(2010·福建卷·T21)如图所示，两条平行的光滑金属导轨固定在倾角为的绝缘斜面上，导轨上端连接一个定值电阻。导体棒a和b放在导轨上，与导轨垂直并良好接触。斜面上水平虚线PQ以下区域内，存在着垂直穿过斜面向上的匀强磁场。现对a棒施以平行导轨斜向上的拉力，使它沿导轨匀速向上运动，此时放在导轨下端的b棒恰好静止。当a棒运动到磁场的上边界PQ处时，撤去拉力，a棒将继续沿导轨向上运动一小段距离后再向选滑动，此时b棒已滑离导轨。当a棒再次滑回到磁场边界PQ处时，又恰能沿导轨匀速向下运动。已知a棒、b棒和定值电阻的阻值均为R,b棒的质量为m，重力加速度为g，导轨电阻不计。求

(1)a棒在磁场中沿导轨向上运动的过程中，a棒中的电流强度I，与定值电阻R中的电流强度IR之比；
(2)a棒质量ma；
(3)a棒在磁场中沿导轨向上运动时所受的拉力F。
(1)(2)(3)169.(2010·浙江卷·T23)如图所示，一矩形轻质柔软反射膜可绕过O点垂直纸面的水平轴转动，其在纸面上的长度OA为L1，垂直纸面的宽度为L2。在膜的下端(图中A处)挂有一平行于转轴，质量为m，长为L2的导体棒使膜绷成平面。在膜下方水平放置一足够大的太阳能光电池板，能接收到经反射膜反射到光电池板上的所有光能，并将光能转化成电能。光电池板可等效为一个电池，输出电压恒定为U；输出电流正比于光电池板接收到的光能(设垂直于入射光单位面积上的光功率保持恒定)。导体棒处在方向竖直向上的匀强磁场B中，并与光电池构成回路，流经导体棒的电流垂直纸面向外(注：光电池与导体棒直接相连，连接导线未画出)。

(1)若有一束平行光水平入射，当反射膜与竖直方向成θ＝60°时，导体棒处于受力平衡状态，求此时电流强度的大小和光电池的输出功率。
(2)当θ变成45°时，通过调整电路使导体棒保持平衡，光电池除维持导体棒力学平衡外，不能输出多少额外电功率？
170.(2010·安徽卷·T24)如图，ABD为竖直平面内的光滑绝缘轨道，其中AB段是水平的，BD段为半径R=0.2m的半圆，两段轨道相切于B点，整个轨道处在竖直向下的匀强电场中，场强大小E=5.0×103V/m。一不带电的绝缘小球甲，以速度υ0沿水平轨道向右运动，与静止在B点带正电的小球乙发生弹性碰撞。已知甲、乙两球的质量均为m=1.0×10-2kg，乙所带电荷量q=2.0×10-5C，g取10m/s2。(水平轨道足够长，甲、乙两球可视为质点，整个运动过程无电荷转移)
(1)甲乙两球碰撞后，乙恰能通过轨道的最高点D，求乙在轨道上的首次落点到B点的距离；
(2)在满足(1)的条件下。求的甲的速度υ0；
(3)若甲仍以速度υ0向右运动，增大甲的质量，保持乙的质量不变，求乙在轨道上的首次落点到B点的距离范围。

171.(2010·重庆卷·T24)小明站在水平地面上，手握不可伸长的轻绳一端，绳的另一端系有质量为m的小球，甩动手腕，使球在竖直平面内做圆周运动.当球某次运动到最低点时，绳突然断掉，球飞离水平距离d后落地，如题24图所示。已知握绳的手离地面高度为d，手与球之间的绳长为 ，重力加速度为g.忽略手的运动半径和空气阻力。

(1)求绳断时球的速度大小v1，和球落地时的速度大小v2.
(2)问绳能承受的最大拉力多大？
(3)改变绳长，使球重复上述运动。若绳仍在球运动到最低点时断掉，要使球抛出的水平距离最大，绳长应为多少？最大水平距离为多少？
