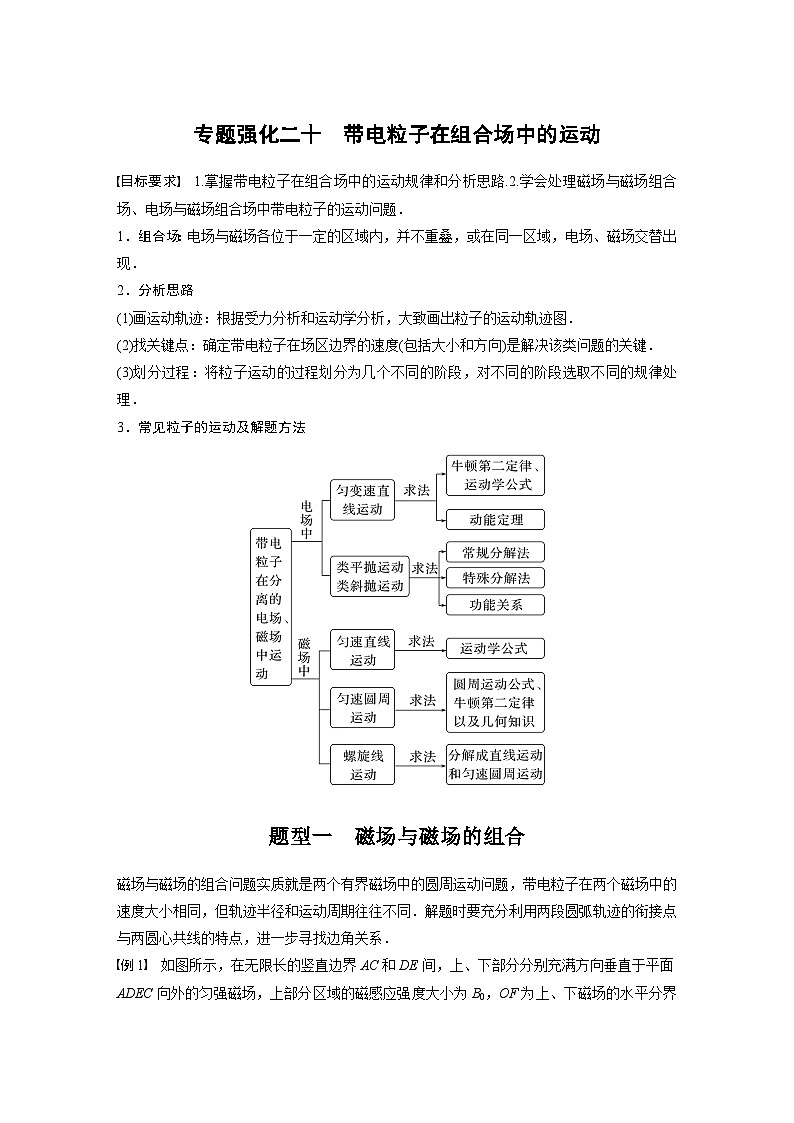

2024高考物理大一轮复习讲义 第十一章 专题强化二十 带电粒子在组合场中的运动

这是一份2024高考物理大一轮复习讲义 第十一章 专题强化二十 带电粒子在组合场中的运动，共17页。试卷主要包含了由运动学公式有s2＝v2t2⑫，8l等内容，欢迎下载使用。
1．组合场：电场与磁场各位于一定的区域内，并不重叠，或在同一区域，电场、磁场交替出现．
2．分析思路
(1)画运动轨迹：根据受力分析和运动学分析，大致画出粒子的运动轨迹图．
(2)找关键点：确定带电粒子在场区边界的速度(包括大小和方向)是解决该类问题的关键．
(3)划分过程：将粒子运动的过程划分为几个不同的阶段，对不同的阶段选取不同的规律处理．
3．常见粒子的运动及解题方法
题型一 磁场与磁场的组合
磁场与磁场的组合问题实质就是两个有界磁场中的圆周运动问题，带电粒子在两个磁场中的速度大小相同，但轨迹半径和运动周期往往不同．解题时要充分利用两段圆弧轨迹的衔接点与两圆心共线的特点，进一步寻找边角关系．

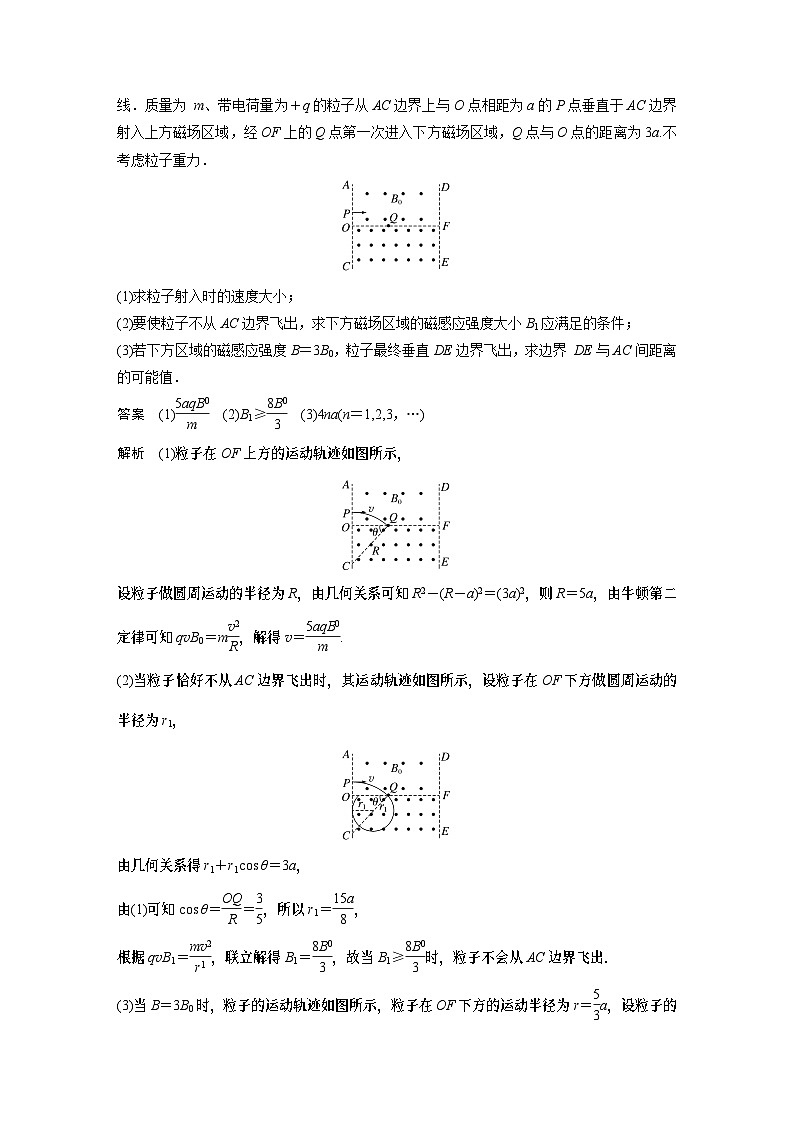

例1 如图所示，在无限长的竖直边界AC和DE间，上、下部分分别充满方向垂直于平面ADEC向外的匀强磁场，上部分区域的磁感应强度大小为B0，OF为上、下磁场的水平分界线．质量为 m、带电荷量为＋q的粒子从AC边界上与O点相距为a的P点垂直于AC边界射入上方磁场区域，经OF上的Q点第一次进入下方磁场区域，Q点与O点的距离为3a.不考虑粒子重力．
(1)求粒子射入时的速度大小；
(2)要使粒子不从AC边界飞出，求下方磁场区域的磁感应强度大小B1应满足的条件；
(3)若下方区域的磁感应强度B＝3B0，粒子最终垂直DE边界飞出，求边界 DE与AC间距离的可能值．
答案 (1)eq \f(5aqB0,m) (2)B1≥eq \f(8B0,3) (3)4na(n＝1,2,3，…)
解析 (1)粒子在OF上方的运动轨迹如图所示，
设粒子做圆周运动的半径为R，由几何关系可知R2－(R－a)2＝(3a)2，则R＝5a，由牛顿第二定律可知qvB0＝meq \f(v2,R)，解得v＝eq \f(5aqB0,m).
(2)当粒子恰好不从AC边界飞出时，其运动轨迹如图所示，设粒子在OF下方做圆周运动的半径为r1，
由几何关系得r1＋r1cs θ＝3a，
由(1)可知cs θ＝eq \f(OQ,R)＝eq \f(3,5)，所以r1＝eq \f(15a,8)，
根据qvB1＝eq \f(mv2,r1)，联立解得B1＝eq \f(8B0,3)，故当B1≥eq \f(8B0,3)时，粒子不会从AC边界飞出．

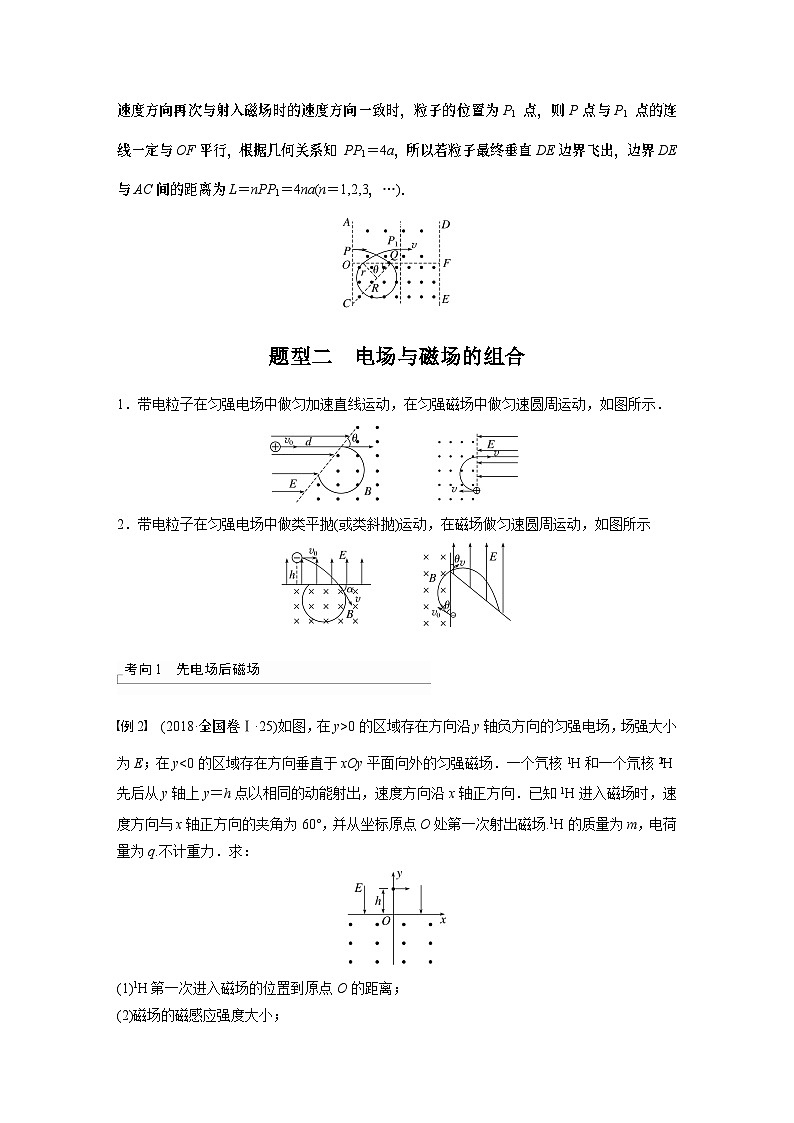

(3)当B＝3B0时，粒子的运动轨迹如图所示，粒子在OF下方的运动半径为r＝eq \f(5,3)a，设粒子的速度方向再次与射入磁场时的速度方向一致时，粒子的位置为P1 点，则P点与P1 点的连线一定与OF平行，根据几何关系知 PP1＝4a，所以若粒子最终垂直DE边界飞出，边界DE与AC间的距离为L＝nPP1＝4na(n＝1,2,3，…)．
题型二 电场与磁场的组合
1．带电粒子在匀强电场中做匀加速直线运动，在匀强磁场中做匀速圆周运动，如图所示．
2．带电粒子在匀强电场中做类平抛(或类斜抛)运动，在磁场做匀速圆周运动，如图所示
考向1 先电场后磁场
例2 (2018·全国卷Ⅰ·25)如图，在y>0的区域存在方向沿y轴负方向的匀强电场，场强大小为E；在y
