2024高考物理大一轮复习课件 第十一章 专题强化二十 带电粒子在组合场中的运动

这是一份2024高考物理大一轮复习课件 第十一章 专题强化二十 带电粒子在组合场中的运动，共60页。PPT课件主要包含了磁场与磁场的组合，电场与磁场的组合，课时精练等内容，欢迎下载使用。
1.掌握带电粒子在组合场中的运动规律和分析思路.2.学会处理磁场与磁场组合场、电场与磁场组合场中带电粒子的运动问题.
带电粒子在组合场中的运动

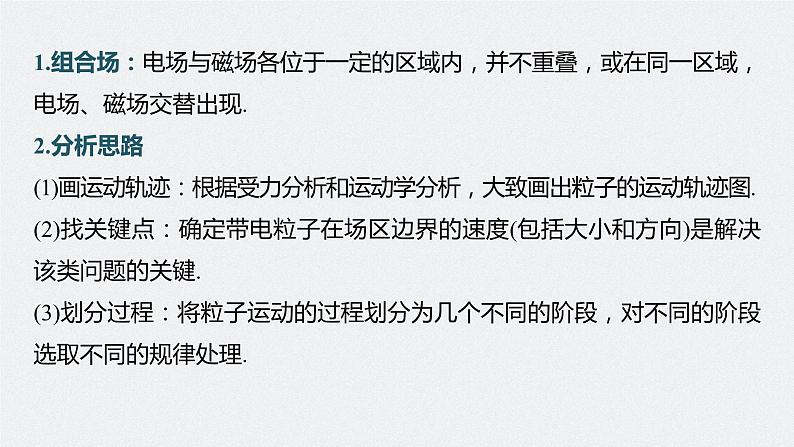

1.组合场：电场与磁场各位于一定的区域内，并不重叠，或在同一区域，电场、磁场交替出现.2.分析思路(1)画运动轨迹：根据受力分析和运动学分析，大致画出粒子的运动轨迹图.(2)找关键点：确定带电粒子在场区边界的速度(包括大小和方向)是解决该类问题的关键.(3)划分过程：将粒子运动的过程划分为几个不同的阶段，对不同的阶段选取不同的规律处理.

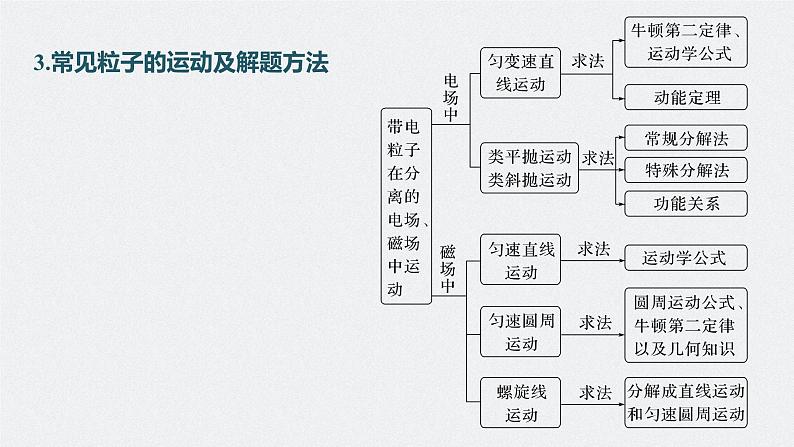

3.常见粒子的运动及解题方法
题型一　磁场与磁场的组合
题型二　电场与磁场的组合

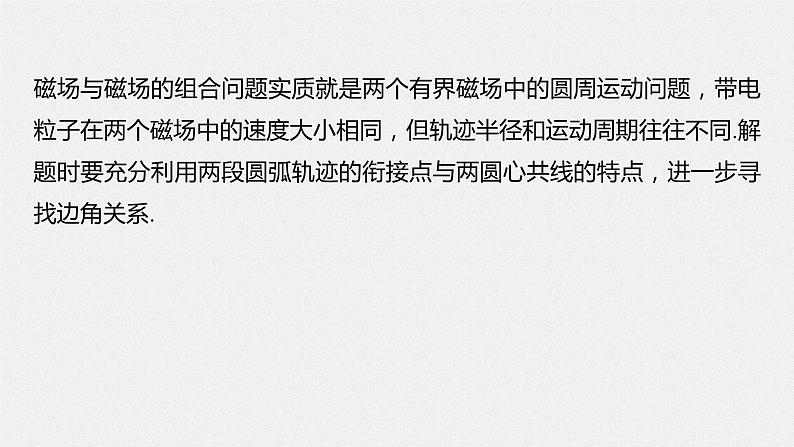

磁场与磁场的组合问题实质就是两个有界磁场中的圆周运动问题，带电粒子在两个磁场中的速度大小相同，但轨迹半径和运动周期往往不同.解题时要充分利用两段圆弧轨迹的衔接点与两圆心共线的特点，进一步寻找边角关系.

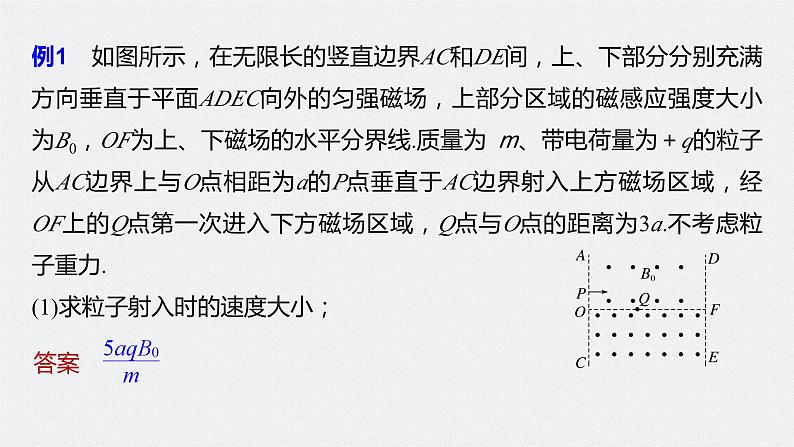

例1　如图所示，在无限长的竖直边界AC和DE间，上、下部分分别充满方向垂直于平面ADEC向外的匀强磁场，上部分区域的磁感应强度大小为B0，OF为上、下磁场的水平分界线.质量为 m、带电荷量为＋q的粒子从AC边界上与O点相距为a的P点垂直于AC边界射入上方磁场区域，经OF上的Q点第一次进入下方磁场区域，Q点与O点的距离为3a.不考虑粒子重力.(1)求粒子射入时的速度大小；
粒子在OF上方的运动轨迹如图所示，设粒子做圆周运动的半径为R，由几何关系可知R2－(R－a)2＝(3a)2，则R＝5a，
(2)要使粒子不从AC边界飞出，求下方磁场区域的磁感应强度大小B1应满足的条件；
当粒子恰好不从AC边界飞出时，其运动轨迹如图所示，设粒子在OF下方做圆周运动的半径为r1，由几何关系得r1＋r1cs θ＝3a，
(3)若下方区域的磁感应强度B＝3B0，粒子最终垂直DE边界飞出，求边界 DE与AC间距离的可能值.
答案　4na(n＝1,2,3，…)
当B＝3B0时，粒子的运动轨迹如图所示，
设粒子的速度方向再次与射入磁场时的速度方向一致时，粒子的位置为P1 点，
则P点与P1 点的连线一定与OF平行，根据几何关系知PP1＝4a，所以若粒子最终垂直DE边界飞出，边界DE与AC间的距离为L＝nPP1＝4na(n＝1,2,3，…).
1.带电粒子在匀强电场中做匀加速直线运动，在匀强磁场中做匀速圆周运动，如图所示.
2.带电粒子在匀强电场中做类平抛(或类斜抛)运动，在磁场做匀速圆周运动，如图所示
(2)磁场的磁感应强度大小；
由几何关系得s1＝2R1sin θ1⑧
(3)　 第一次离开磁场的位置到原点O的距离.
由牛顿第二定律有qE＝2ma2 ⑪
例3　(2023·河北唐山市模拟)平面直角坐标系xOy中，直线OP与x轴正方向的夹角为30°，其上方存在方向垂直纸面向外的匀强磁场，下方存在匀强电场，电场强度方向与x轴负方向的夹角为60°，如图所示.质量为m、电荷量为q的带正电粒子以速度v从坐标原点沿y轴正方向进入磁场，经磁场偏转后由P点进入电场，最后从x轴上的Q点离开电场，已知O、P两点间距离为L，PQ连线平行于y轴.不计粒子重力，求：(1)匀强磁场的磁感应强度B的大小；
粒子在磁场中运动时(如图所示)，设轨迹半径为R，
由几何关系有L＝2Rcs 30°
(2)匀强电场的电场强度E的大小.
粒子进入电场时，速度方向与边界OP的夹角为60°，由几何关系可知，速度方向和电场方向垂直.粒子在电场中的位移x＝PQ＝Lsin 30°又xsin 30°＝vt
点沿径向进入电场，电场可以反向，保证电子每次进入电场即被全程加速，已知圆a与圆b之间电势差为U，圆b半径为R，圆c半径为　 R，电子质量为m，电荷量为e，忽略相对论效应，取tan 22.5°＝0.4.
例4　(2021·广东卷·14)图是一种花瓣形电子加速器简化示意图，空间有三个同心圆a、b、c围成的区域，圆a内为无场区，圆a与圆b之间存在辐射状电场，圆b与圆c之间有三个圆心角均略小于90°的扇环形匀强磁场区Ⅰ、Ⅱ和Ⅲ.各区磁感应强度恒定，大小不同，方向均垂直纸面向外.电子以初动能Ek0从圆b上P
考向3　粒子多次进出电场、磁场的运动
(1)当Ek0＝0时，电子加速后均沿各磁场区边缘进入磁场，且在电场内相邻运动轨迹的夹角θ均为45°，最终从Q点出射，运动轨迹如图中带箭头实线所示，求Ⅰ区的磁感应强度大小、电子在Ⅰ区磁场中的运动时间及在Q点出射时的动能；
在Ⅰ区磁场中，由几何关系可得r＝Rtan 22.5°＝0.4R
电子从P到Q在电场中共加速8次，故在Q点出射时的动能为Ek＝8eU
(2)已知电子只要不与Ⅰ区磁场外边界相碰，就能从出射区域出射.当Ek0＝keU时，要保证电子从出射区域出射，求k的最大值.
设电子在Ⅰ区磁场中做匀速圆周运动的最大半径为rm，此时圆周的轨迹与Ⅰ区磁场边界相切，
例5　如图所示，一对足够长平行栅极板M、N水平放置，极板与可调电源相连.极板外上方和下方分别存在方向垂直纸面向外和向内的匀强磁场B1和B2，B1和B2的大小未知，但满足B2＝ B1，磁场左边界上距M板距离为2l的A点处的粒子源平行极板向右发射速度为v的带正电粒子束，单个粒子的质量为m、电荷量为q，粒子第1次离开M板的位置为C点，已知C点距离磁场左边界距离为l.忽略栅极的电场边缘效应、粒子间的相互作用及粒子所受重力.(1)求磁感应强度B1的大小；
(2)当两板间电势差UMN＝0时，粒子经过下方磁场一次偏转后恰能从C点再次返回极板上方的磁场，求两板间距d的大小；
又因为dtan θ＝R2cs θ，解得d＝0.8l
(3)当两板间所加的电势差UMN＝　　　时，在M板上C点右侧P点处放置一粒子靶(忽略靶的大小)，用于接收从M板上方打入的粒子.问当P点离磁场左边界多远的地方能接收到粒子？
答案　(1＋1.36n)l，n＝0、1、2、3、…
粒子在B1磁场中运动到最左边时，距C点距离xC＝Δx＋R1－l＝0.89l
