2023年广东省佛山市顺德区大良镇中考物理三模试卷（含答案）
展开
这是一份2023年广东省佛山市顺德区大良镇中考物理三模试卷（含答案），共24页。

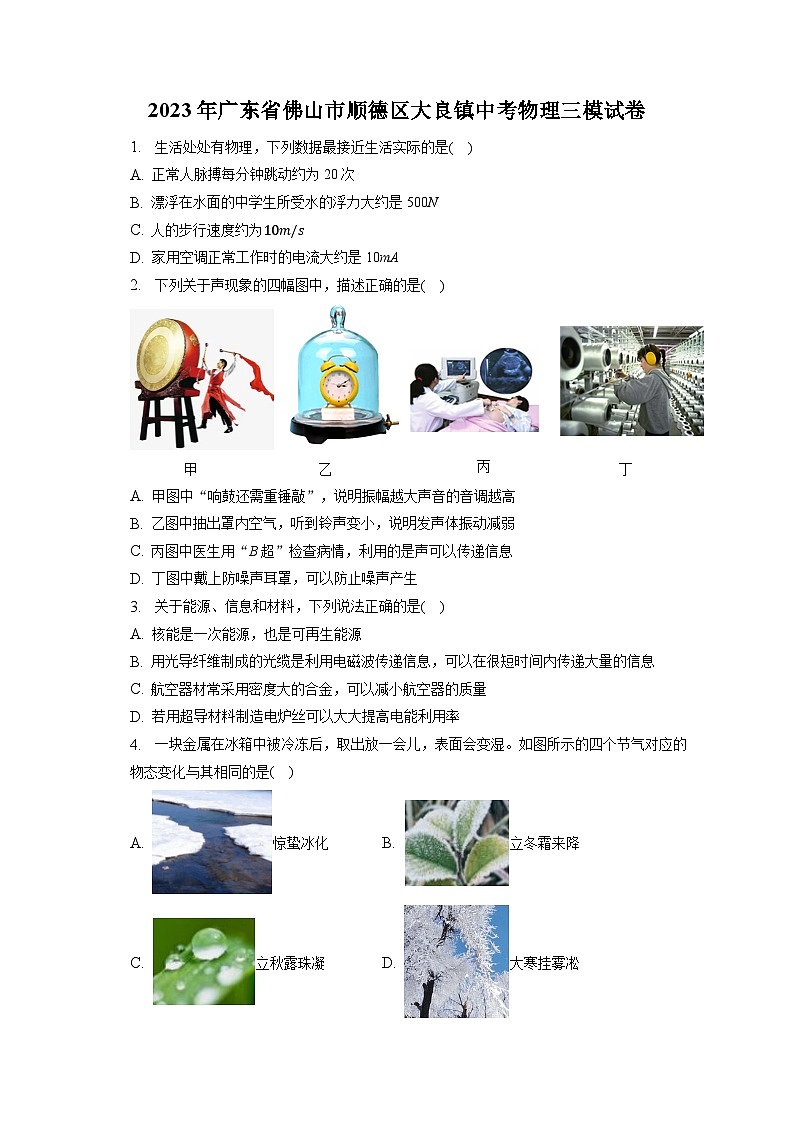

2023年广东省佛山市顺德区大良镇中考物理三模试卷
1. 生活处处有物理，下列数据最接近生活实际的是( )
A. 正常人脉搏每分钟跳动约为20次
B. 漂浮在水面的中学生所受水的浮力大约是500N
C. 人的步行速度约为10m/s
D. 家用空调正常工作时的电流大约是10mA
2. 下列关于声现象的四幅图中，描述正确的是( )
A. 甲图中“响鼓还需重锤敲”，说明振幅越大声音的音调越高
B. 乙图中抽出罩内空气，听到铃声变小，说明发声体振动减弱
C. 丙图中医生用“B超”检查病情，利用的是声可以传递信息
D. 丁图中戴上防噪声耳罩，可以防止噪声产生
3. 关于能源、信息和材料，下列说法正确的是( )
A. 核能是一次能源，也是可再生能源
B. 用光导纤维制成的光缆是利用电磁波传递信息，可以在很短时间内传递大量的信息
C. 航空器材常采用密度大的合金，可以减小航空器的质量
D. 若用超导材料制造电炉丝可以大大提高电能利用率
4. 一块金属在冰箱中被冷冻后，取出放一会儿，表面会变湿。如图所示的四个节气对应的物态变化与其相同的是( )
A. 惊蛰冰化 B. 立冬霜来降
C. 立秋露珠凝 D. 大寒挂雾凇

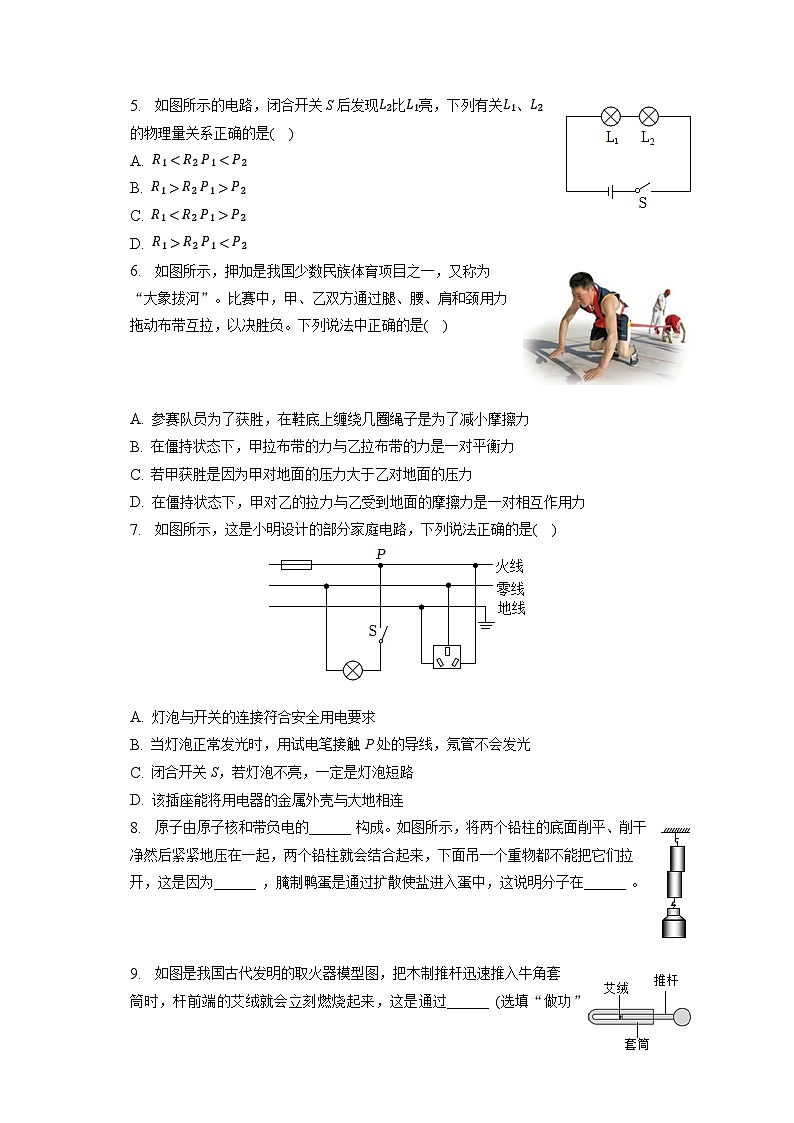

5. 如图所示的电路，闭合开关S后发现L2比L1亮，下列有关L1、L2的物理量关系正确的是( )
A. R1
C. R1P2
D. R1>R2 P1
A. 参赛队员为了获胜，在鞋底上缠绕几圈绳子是为了减小摩擦力
B. 在僵持状态下，甲拉布带的力与乙拉布带的力是一对平衡力
C. 若甲获胜是因为甲对地面的压力大于乙对地面的压力
D. 在僵持状态下，甲对乙的拉力与乙受到地面的摩擦力是一对相互作用力
7. 如图所示，这是小明设计的部分家庭电路，下列说法正确的是( )
A. 灯泡与开关的连接符合安全用电要求
B. 当灯泡正常发光时，用试电笔接触P处的导线，氖管不会发光
C. 闭合开关S，若灯泡不亮，一定是灯泡短路
D. 该插座能将用电器的金属外壳与大地相连
8. 原子由原子核和带负电的______ 构成。如图所示，将两个铅柱的底面削平、削干净然后紧紧地压在一起，两个铅柱就会结合起来，下面吊一个重物都不能把它们拉开，这是因为______ ，腌制鸭蛋是通过扩散使盐进入蛋中，这说明分子在______ 。
9. 如图是我国古代发明的取火器模型图，把木制推杆迅速推入牛角套筒时，杆前端的艾绒就会立刻燃烧起来，这是通过______ (选填“做功”或“热传递”)的方式，使筒内空气内能增加，温度升高，达到艾绒的着火点。这与四冲程汽油机工作循环中的______ 冲程类似，把机械能转化为______ 。

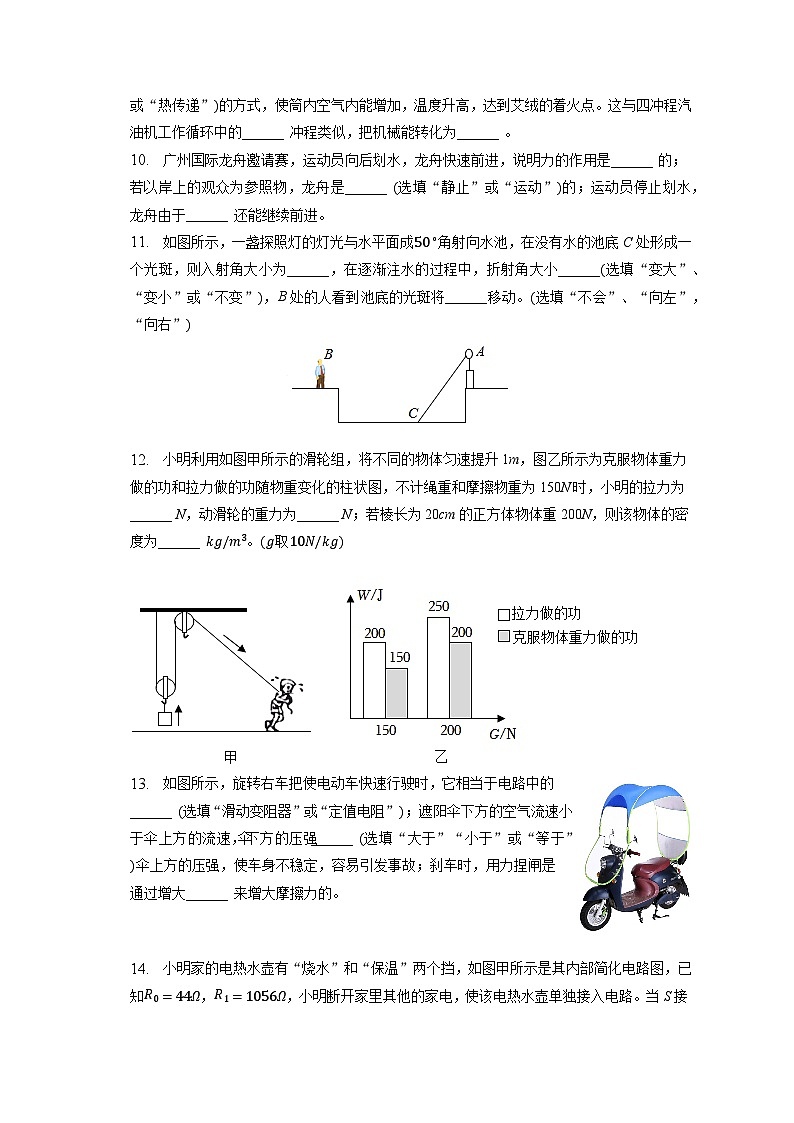

10. 广州国际龙舟邀请赛，运动员向后划水，龙舟快速前进，说明力的作用是______ 的；若以岸上的观众为参照物，龙舟是______ (选填“静止”或“运动”)的；运动员停止划水，龙舟由于______ 还能继续前进。
11. 如图所示，一盏探照灯的灯光与水平面成50∘角射向水池，在没有水的池底C处形成一个光斑，则入射角大小为______，在逐渐注水的过程中，折射角大小______(选填“变大”、“变小”或“不变”)，B处的人看到池底的光斑将______移动。(选填“不会”、“向左”，“向右”)
12. 小明利用如图甲所示的滑轮组，将不同的物体匀速提升1m，图乙所示为克服物体重力做的功和拉力做的功随物重变化的柱状图，不计绳重和摩擦物重为150N时，小明的拉力为______ N，动滑轮的重力为______ N；若棱长为20cm的正方体物体重200N，则该物体的密度为______ kg/m3。(g取10N/kg)
13. 如图所示，旋转右车把使电动车快速行驶时，它相当于电路中的______ (选填“滑动变阻器”或“定值电阻”)；遮阳伞下方的空气流速小于伞上方的流速，伞下方的压强______ (选填“大于”“小于”或“等于”)伞上方的压强，使车身不稳定，容易引发事故；刹车时，用力捏闸是通过增大______ 来增大摩擦力的。
14. 小明家的电热水壶有“烧水”和“保温”两个挡，如图甲所示是其内部简化电路图，已知R0=44Ω，R1=1056Ω，小明断开家里其他的家电，使该电热水壶单独接入电路。当S接2时，电热水壶处于______ (选填“烧水”和“保温”)挡，电热水壶在此挡位工作6min，能使如图乙所示的电能表的转盘转______ 转。当S接1时，电热水壶的功率为______ W。
15. 如图甲所示，《天工开物》里记载了一种捣谷用的舂(chōng)，其简化原理如图乙所示，O为支点，F2为阻力(由锤头重力产生)，请作出阻力臂L2及踩在A处的最小动力F1。
16. 如图所示，光线a、b是两条由点光源S发出的经平面镜反射后的反射光线，请根据平面镜成像原理和成像特点确定点光源S的位置。
17. 如图所示为一款家用抽油烟机的简化电路。两盏照明灯均标有“220V，40W”字样，只闭合S1时，只有电动机工作；同时闭合S1、S2时，两盏灯正常亮且电动机工作；当只闭合S2时，电动机与灯都不工作。请你将图中的电路补充完整。
18. 如图所示的是初中阶段常见的测量工具。图甲中，所测铅笔长度是______ cm；图乙中，停表的示数是______ s；天平平衡时，放在天平右盘中的砝码和标尺上游码的位置如图丙所示，则所测物体的质量为______ g。
19. 如图是小明同学利用水、弹簧测力计和金属块测量某液体密度的情景。根据图中信息可知，金属块在水中受到的浮力是______ N，金属块排开水的质量______ kg，待测液体的密度是______ kg/m3。(取g=10N/kg)
20. 在“探究固体熔化时温度的变化规律”实验中，实验装置如图甲所示，将温度计插入试管后，待温度升至50℃左右开始，每隔大约1min记录一次温度，根据记录的数据，画出如图乙所示的该物质熔化时温度随时间变化的图象。
(1)组装实验器材时，应该按照______ (选填“自下而上”或“自上而下”)的顺序安装；实验中采取水浴法对试管中的物质加热，这种加热方法的好处是使试管中的物质______ 。
(2)该物质是______ (选填“晶体”或“非晶体”)。
(3)图中B点物体的内能______ (选填“大于”“小于”或“等于”)图中D点物体的内能。
(4)某同学把试管中的物质换成水，发现无论怎么加热，试管中的水都不会沸腾，请你设计一种可以使试管中的水沸腾的方案：______ 。(写出一种即可)
(5)比较图乙中的AB段与DE段可知，AB段的比热容______ (选填“大于“小于”或“等于”)DE段的比热容。
21. 用如图甲所示的电路探究电流与电压、电阻的关系，电源为3节新干电池。
(1)将图甲中的电路连接完整(要求：滑片向左滑动时，电流表示数变大)；
(2)闭合开关，发现电流表无示数，电压表有示数，则可能出现的电路故障是______ ；
(3)排除故障后闭合开关，将滑片移动到某位置，如图乙电流表的示数是______ A；
(4)小园根据实验数据画出I-U图象(如图丙)，分析可得结论：______ ；
(5)小园同学继续用5Ω、10Ω、15Ω、20Ω、25Ω的电阻研究电流和电阻的关系，根据测得的实验数据绘制出I-R图象(如图丁)，用15Ω的电阻实验并读数时，定值电阻和滑动变阻器连入电路中的电阻之比为______ ，将15Ω的电阻换为20Ω的电阻时，滑动变阻器的滑片需向______ (选填“左”或“右”)端移动。
22. 2023年2月25日，由中国航空工业集团自主研制的第四架大型灭火、水上救援水陆两栖飞机“鲲龙”AG600M在广东珠海成功首飞。如图所示，若“鲲龙”AG600M以270km/h的速度匀速直线滑行10min，消耗航空煤油675kg，飞机发动机的功率为2.25×107W，求：(航空煤油的热值为4×107J/kg，g取10N/kg，ρ水=1×103kg/m3)
(1)飞机停止在水面上时，舱底距水面1.5m处所受到的水的压强；
(2)飞机在匀速直线滑行过程中受到的阻力；
(3)发动机的效率。
23. 小明设计了如图甲所示的风速仪，电源电压恒定，灯泡的额定电压为5V，灯泡的I-U关系图象如图乙所示，AB为粗细均匀的电阻丝，总电阻为15Ω，OP为不计电阻的金属细杆(与AB接触良好)，闭合开关S，无风时OP自然下垂，此时电流表的示数为0.2A。求：
(1)小灯泡的额定功率；
(2)电源电压；
(3)小灯泡的实际功率为0.75W时，电路工作2min消耗的总电能及电阻丝AB接入电路的电阻。
24. 小明根据航天员王亚平的太空水球实验，用自制的水透镜来探究凸透镜成像的规律。
(1)如图甲所示，透过这个水球我们可以看到王亚平所成的是倒立、缩小的像，若王亚平靠近水球，倒立的像将______ (选填“变大”“变小”或“不变”)。
(2)若此时王亚平的脸离水球光心的距离是40cm，且能在水球另一侧距离光心20cm的地方，用光屏承接到清晰的像，则可推算该水球的焦距可能是______ 。(选填字母)
A.20cm
B.15cm
C.10cm
D.5cm
(3)如图乙所示，向水透镜注入水，在光屏上能看到清晰的像，此像是______ (选填“放大”“缩小”或“等大”)、倒立的；此时若仅将蜡烛与光屏的位置对调，则在光屏上______ (选填“能”或“不能”)看到清晰的像。
(4)继续注水，要使像清晰，可将光屏______ (选填“靠近”或“远离”)水透镜，实验中蜡烛越烧越短，则光屏上烛焰的像将______ (选填“向上”或“向下”)移动。
25. 如图甲为某智能扫地机器人部分工作原理图，控制电路电源电压U为4.5V，指示灯电阻为5Ω，定值电阻R0=12Ω，R为光敏电阻，其阻值随光照强度E(单位cd)的变化如图乙所示。表格数据为机器人部分工作参数。(注：电池总容量指工作电流与工作总时间的乘积，线圈电阻不计)
额定工作电压
12V
额定功率
30W
电池总容量
2.5A⋅h(安时)
工作噪声
<50dB(分贝)
(1)电动机的工作原理是______ ；
(2)当清扫到一定程度时，地面灰尘减少，使照射到光敏电阻上的光照强度增强，则电磁铁磁性______ (选填“增强”“不变”或“减弱”)，衔铁将与______ (选填“A”或“B”)触头接触，电磁铁上端为______ (选填“N”或“S”)极，此时工作电路正常工作，电流是______ A。
(3)若R0两端的电压U0≤3V时电动机开始工作，则开始正常工作时，光照强度为______ cd。
(4)当剩余电量减为电池总容量的25%时，机器人会停止清扫并主动寻找充电器充电。那么在充满电后，该机器人能正常工作______ h。
26. 阅读短文，回答问题。
2023年5月10日21时22分，搭载天舟六号货运飞船的长征七号遥七运载火箭，在我国文昌航天发射场点火发射。约10分钟后，船箭成功分离并进入预定轨道之后，飞船太阳能帆板顺利展开工作，发射取得圆满成功。后续，天舟六号货运飞船将与在轨运行的空间站组合体进行交会对接。
天舟六号货运飞船长度为10.6米、总重14吨。整体由两部分构成，下部为推进舱，上部为货物舱，飞船装载了6名航天员在轨驻留消耗品、推进剂、应用实验装置等物资。
(1)飞船进入预定轨道之后，从近地点向远地点运动时，动能______ ，重力势能______ ，机械能______ 。(均选填“增大”“减小”或“不变”)
(2)如果火箭发射升空的速度是7.9km/s，飞行了30s，则火箭飞行的路程是______ km，火箭克服飞船的重力做功______ J。(g取10N/kg)
答案和解析
1.【答案】B
【解析】解：
A、正常人脉搏每分钟跳动约为70次左右，故A不符合实际；
B、漂浮或悬浮的物体受到平衡力作用，浮力大小等于重力，故大约是500N，故B符合实际；
C、人正常步行的速度约为1.1m/s，故C不符合实际；
D、家用空调正常工作时的电流较大，大约是5A，故D不符合实际。
故选：B。
不同物理量的估算，有的需要凭借生活经验，有的需要简单的计算，有的要进行单位的换算，最后判断最符合实际的是哪一个。
本题主要考查了学生对一些生活常识的了解，属于基础题。
2.【答案】C
【解析】解：A、“响鼓要重锤敲”，说明振幅越大，声音的响度越大，故A错误；
B、乙图中抽出罩内空气，听到铃声变小，说明声音的传播需要介质，故B错误；
C、丙图中医生用“B超”检查病情，利用的是声可以传递信息，故C正确；
D、戴上防噪声耳罩，是在人耳处减弱噪声，即阻止噪声进入人耳，故D错误。
故选：C。
(1)响度是指声音的大小，它跟发声体的振幅和距离发声体的远近有关。
(2)声音的传播需要介质，声音可以在固体、气体和液体中进行传播；声音不能在真控中传播。
(3)声可以传递信息，也能够传递能量。
(4)减弱噪声的途径：在声源处、在传播过程中、在人耳处。
此题考查了声现象的多个知识点，运用传播条件和声音的特征等知识可解答此题。
3.【答案】B
【解析】解：A.核能是一次能源，但不能在短时间内从自然界中获得，属于不可再生能源，故A错误；
B.光缆通信利用激光信号传递信息，传输率大，承载信息量大，激光是光，属于电磁波，故B正确；
C.航空器材要求硬度大，质量轻便，在体积一定时，其密度就要小，故C错误；
D.超导材料电阻为0，在通电时不发热，不能用来制造电炉丝，但用超导材料制造输电线可以大大降低电能损耗，故D错误。
故选：B。
(1)可以从自然界直接获取的能源叫一次能源；必须通过一次能源的消耗才可以得到的能源叫二次能源；可以从自然界源源不断地得到的能源称之为可再生能源；一旦消耗就很难再生的能源称之为不可再生能源；
(2)光缆通信利用激光信号传递信息，传输速率大，承载信息量大；
(3)航空器材要求硬度大，质量轻便；
(4)超导材料电阻为零，在通电时不发热，在输送电流时没有热损耗。
此题是一类多知识点的综合题目，要结合相对应的物理知识进行分析解答，是中考选择题的热点考题。
4.【答案】C
【解析】解：一块金属在冰箱中被冷冻后，取出放一会儿，表面会变湿，这是水蒸气遇冷液化成的小水珠：
A、惊蛰冰化是熔化现象，故A错误；
B、立冬霜来降，霜的形成是凝华现象，故B错误；
C、露的形成是液化现象，故C正确；
D、雾凇是凝华现象，故D错误。
故选：C。
液化指物质由气态转变成液态，液化要放热。
本题考查了液化现象，属于基础题。
5.【答案】A
【解析】解：由图可知，灯泡L1、L2串联，根据串联的电流特点可知，通过L1、L2的电流相等，即I1=I2，
根据题意可知，闭合开关S后发现L2比L1亮，由于灯泡的亮度由灯泡的实际功率决定，实际功率越大，灯泡越亮，所以L2的实际功率大于L1的实际功率，即P1
故选：A。
(1)灯泡的亮度由灯泡的实际功率决定，实际功率越大，灯泡越亮，根据题意可知L1、L2的实际功率的大小关系；
(2)串联电路电流处处相等，根据P=I2R可知灯泡L1、L2电阻的大小关系。
不同考查串联电路的特点以及电功率公式的应用，解题的关键是知道灯泡的亮度由灯泡的实际功率决定，实际功率越大，灯泡越亮。
6.【答案】B
【解析】解：A、参赛队员为了获胜，在鞋底上缠绕几圈绳子，增大了鞋底与地面间的粗糙程度，从而增大了摩擦力，故A错误；
BD、僵持状态下，布带处于静止状态，甲对布带的拉力和乙对布带的拉力等大、反向、作用在一条直线上、作用在同一物体上，是一对平衡力，故B正确，D错误；
C、若甲获胜是因为甲对地面的摩擦力大于乙对地面的摩擦力，故C错误。
故选：B。
(1)摩擦力大小与压力和接触面的粗糙程度有关，在压力一定的情况下，接触面越粗糙，摩擦力越大；
(2)平衡力作用在同一物体上，大小相等、方向相反、作用在同一直线上；相互作用力作用在两个物体上，大小相等、方向相反、作用在同一直线上；
(3)静止于水平地面的物体对地面的压力大小在数值上等于其重力大小。
本题通过一种拔河比赛，考查了相关的物理知识，注重了物理和生活的联系，是中考的热点问题。
7.【答案】A
【解析】解：A、在家庭电路中，开关应接在灯泡与火线之间，故A正确；
B、P处在火线上，所以用试电笔接触P处的导线，氖管会发光，故B错误；
C、闭合开关S，若灯泡不亮，可能是灯泡断路，若灯泡发生短路，火线和零线直接连接到一起，会烧坏保险丝，引起跳闸，故C错误；
D、三孔插痤中上面个孔是用来连接地线的，让有金属外壳的用电器的外壳接地，可以防止因漏电导致金属外壳带电而发生触电事故，而图中上面的孔接到了零线上，故D错误。
故选：A。
(1)开关要接在用电器和火线之间；
(2)使用试电笔时，应让手与笔尾的金属体接触，当氖管发光时，说明接触的是火线；
(3)灯泡发生断路时，灯泡不会发光；
(4)三孔插座连接时需满足“左零右火上接地”的要求。
本题考查了学生对安全用电知识的了解与掌握，平时学习时多了解、多积累，加强安全意识。
8.【答案】电子 引力 不停地做无规则的运动
【解析】解：原子由带正电的原子核和带负电的电子组成；将两个铅柱的底面削平、削干净，然后紧紧地压一起，两铅块就会结合起来，甚至下面吊一个重物都不能把它们拉开，说明分子间存在引力，腌制鸭蛋是通过扩散使盐进入蛋中，扩散现象说明分子在不停地做无规则的运动。
故答案为：电子；引力；不停地做无规则的运动。
原子由带正电的原子核和带负电的电子组成；根据分子运动论的观点进行分析，一切物质都是由分子组成的，分子在不停地做无规则的运动，分子之间总存在相互作用的引力和斥力。
本题考查原子的组成、分子动理论，属于基础题，难度不大。
9.【答案】做功 压缩 内能
【解析】解：把木制推杆迅速推入牛角套筒时，杆前端的艾绒立刻燃烧起来，这是通过做功的方式，使筒内空气内能增大，温度升高，达到艾绒的着火点；与汽油机的压缩冲程的能量转化相同，都是将机械能转化为内能。
故答案为：做功；压缩；内能。
猛推推杆时间较短，气体来不及吸、放热，主要是外力对气体做功，气体内能增加，温度升高。
内燃机有四个冲程，在压缩冲程中，活塞压缩空气做功，将机械能转化为内能。
本题考查改变物体内能的方法以及内燃机的工作过程，难度不大。
10.【答案】相互 运动 惯性
【解析】解：由于物体间力的作用是相互的，所以运动员向后划水，龙舟加速前进；
以岸上的观众为参照物，龙舟相对于岸上的观众的位置在不断发生改变，所以是运动的；
停止划水，由于惯性，龙舟还能继续前行。
故答案为：相互；运动；惯性。
(1)物体间力的作用是相互的，物体受到力的同时，也对另一个物体施加了力；
(2)物体相对于参照物位置发生变化，物体是运动的，位置没有发生变化，物体是静止的；
(3)物体保持原来运动状态不变的性质称为惯性，任何物体都具有惯性。
本题考查的是物理综合性知识，在生活中的物理知识是很丰富的，所以学生们在学习物理的同时应该不断地从生活中发现物理。
11.【答案】40∘不变 向右
【解析】解：一盏探照灯的灯光与水平面成50∘角射向水池，由于法线与池底是垂直的，则灯光与法线之间的夹角为90∘-50∘=40∘，即入射角为40∘；
在没有注水时，根据光的直线传播，人直接能看到C点；当注水后，探照灯射出的光线到水面发生折射，折射光线靠拢法线照射到C'点，人看C'点时，C'点射出的光线到水面再次发生折射，折射光线远离法线进入人眼，眼睛逆着光线看来感觉光线是从C''射出的，所以人看到光斑向右移动；
水面上升时，入射角的大小不变，则折射角的大小也不会变化。
故答案为：40∘；不变；向右。
入射角为入射光线与法线之间的夹角；在没有注水时，根据光的直线传播，人直接能看到C点；当注水后，由于光的折射探照灯在水底形成一个像，像的位置偏右，人看像时像又向右偏；光从空气中斜射入水中时，折射角小于入射角，入射角不变，折射角的大小也会不变。
本题要考虑探照灯射到水底发生折射，还要注意水底的光斑射出光线射入人眼也要发生折射。
12.【答案】100502.5×103
【解析】解：滑轮组绳子的段数n=2，物体匀速提升1m，绳子自由端移动距离s=2×1m=2m，
如图乙所示，当物重为150N时，拉力做的功W=200J，
拉力F=Ws=200J2m=100N；
不计绳重和摩擦，拉力F=G物+G动n，得G动=2F-G物=2×100N-150N=50N；
由物体的重力G=mg，得m=Gg=200N10N/kg=20kg，
物体的密度ρ=mV=20kg(0.2m)3=2.5×103kg/m3。
故答案为：100；50；2.5×103。
(1)确定滑轮组绳子的段数，可得绳子自由端移动的距离，结合图乙可知拉力做的功为200J，由W=Fs可得拉力大小；
(2)不计绳重和摩擦，拉力F=G物+G动n，可得G动；
(3)根据密度公式ρ=mV计算。
此题考查滑轮组中的计算、密度公式。
13.【答案】滑动变阻器 大于 压力
【解析】解：(1)当电动车快速行驶时，要旋转右车把，此时电路中的电流变大，根据欧姆定律可知，电路中的电阻变小，所以它相当于电路中的滑动变阻器；
(2)在相同时间内，空气经过上方的路程长，速度大；经过下方的路程短，速度小。上方空气流速大，压强小；下方空气流速小，压强大，所以伞下方的气压大于伞上表面的气压，则伞会被向上吸起来；
(3)刹车时，用力捏闸是通过增大压力的方法来增大摩擦力的。
故答案为：滑动变阻器；大于；压力。
(1)电动车的电动机转速的大小与电流大小、磁场的强弱有关。滑动变阻器使用通过改变连入电路的电阻丝的长度来改变电路中的电阻，从而改变电路中的电流，而定值电阻不能改变电路电流；
(2)利用流体压强与流速的关系来分析：伞上方空气流速大压强小，下方空气流速小压强大，伞在压强差的作用下，受到升力作用被吸起来；
(3)增大摩擦力的方法：在接触面粗糙程度一定时，增大压力；在压力一定时，增大接触面的粗糙程度。
本题考查了电路的构成、流体压强与流速的关系、增大摩擦力的方法，属于基础题。
14.【答案】烧水 396 44
【解析】解：(1)由电路图可知，当开关S置于“1”挡时，两电阻串联，电路中的电阻最大，电源电压一定，由P=U2R可知，电热水壶的功率最小，处于保温状态；
当开关S置于“2”挡时，R1被短路，只有R0接入电路，电路电阻最小，电源电压一定，由P=U2R可知，电热水壶的功率最大，处于烧水状态；
(2)当开关S置于“2”挡时，R1被短路，只有R0接入电路，处于烧水状态；6min消耗的电能：
W=U2R0t=(220V)244Ω×6×60s=3.96×105J=0.11kW⋅h，
乙图中，3600revs/kW⋅h表示电路中用电器每消耗1kW⋅h的电能，电能表的转盘转3600转，
电热水壶在此挡位工作6min，电能表转盘转动圈数：
n=0.11kW⋅h×3600revs/kW⋅h=396recs(转)；
(3)当S接1时，两电阻串联，处于保温状态，R串=R0+R1=44Ω+1056Ω=1100Ω，
电热水壶的电功率：
P保温=U2R串=(220V)21100Ω=44W。
故答案为：烧水；396；44。
(1)电源电压U一定，由P=U2R可知，电阻越大，电功率越小；电阻越小，电功率越大。由此分析S接1时电路图连接情况，从而确定电热水壶的状态；
(2)利用W=U2Rt求6min消耗的电能，乘以3600revs/kW⋅h，可得电能表的转盘转数；
(3)利用P=U2R求当S接1时电热水壶的功率。
本题考查串联电路特点、消耗电能、电功率的计算，分析清楚开关接不同位置时电路的连接方式是关键。
15.【答案】解：(1)由杠杆平衡条件F1L1=F2L2可知，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小；图中支点在O点，因此OA作为动力臂最长，过A点垂直于OA向下做出最小动力F1的示意图；
(2)从O点做F2的作用线的垂线段，垂线段的长即为阻力臂L2。如图所示：
【解析】(1)根据杠杆平衡条件动力×动力臂=阻力×阻力臂(F1L1=F2L2)可知，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小。
(2)根据图示确定动力F1的作用点和方向，根据力的示意图的画法画出F1的示意图；力臂是指从支点到力的作用线的距离，据此画出阻力臂L2。
根据杠杆的平衡条件，要使杠杆上的力最小，必须使该力的力臂最大，而力臂最大时力的作用点一般离杠杆的支点最远，所以在杠杆上找到离杠杆支点最远的点即力的作用点，这两点的连线就是最长的力臂，过力的作用点作垂线就是最小的力。
16.【答案】解：平面镜成像的原理是光的反射，平面镜成的虚像是反射光线的反向延长线相交而成，
先将两条反射光线反向延长交于一点S'，即点光源的像点S'；平面镜成像时，像与物关于平面镜对称，据此作出S'的对称点S，即为点光源S的位置，并连接S与两个反射点画出入射光线，如图所示：
【解析】平面镜成的虚像是反射光线的反向延长线相交而成，根据反射光线的反向延长线过像点，作出点光源的像点S'，再根据平面镜成像的特点“像与物关于平面镜对称”确定点光源S的位置，并画出入射光线。
本题考查了平面镜成像特点的应用，属于基础题目。
17.【答案】解：经分析可知，指示灯和电动机并联，开关S1控制干路，开关S2控制两灯泡，且两灯泡并联，如图所示：
【解析】由题意可知，只闭合S1时，只有电动机工作；同时闭合S1、S2时，两盏灯正常亮且电动机工作；当只闭合S2时，电动机与灯都不工作，说明指示灯和电动机可以独立工作、互不影响即为并联，且开关S1位于干路，开关S2位于支路，据此进行解答。
本题考查了串并联电路的设计相关知识的了解与掌握，利用所学知识解释身边现象，学了用，有意义。
18.【答案】5.80337.538.8
【解析】解：(1)由图甲可知，刻度尺的分度值为0.1cm；铅笔的左端与刻度尺的零刻度线对齐，右端与5.80刻度线对齐，所以铅笔的长度为L=5.80cm-0.00cm=5.80cm；
(2)由图乙可知，停表小表盘的分度值为0.5min，所以小表盘的读数为5.0min=300s；大表盘的分度值为0.1s，因为小表盘的指针超过了半刻度，所以大表盘的读数按大于30s读数，即小表盘读数为37.5s，故停表的读数为300s+37.5s=337.5s；
(3)由图丙可知，游码标尺的分度值为0.2g，则游码对应的刻度值为3.8g；砝码的质量为20g+10g+5g=35g，被测物体的质量等于砝码的质量与游码对应的刻度值之和，即：m=35g+3.8g=38.8g。
故答案为：(1)5.80；(2)337.5；(3)38.8。
(1)明确刻度尺的分度值，视线垂直于刻度尺表面；
(2)明确停表各表盘的分度值，大表盘和小表盘读数之和为停表的读数；
(3)砝码的质量和游码对应刻度值之和为被测物体的质量。
本题考查测量工具的使用以及读数，掌握各测量工具的分度值和读数方法是解答本题的关键。
19.【答案】20.21.2×103
【解析】解：(1)由图可知：金属块的重为4.8N；金属块浸没在水中时测力计的示数为2.8N，
根据称重法可得受到的浮力为：F浮水=G-F示=4.8N-2.8N=2N；
(2)根据阿基米德原理可知：G排=F浮水=2N，
则排开水的质量：m排=G排g=2N10N/kg=0.2kg；
(3)根据ρ=mV金属块的体积：
V=V排水=m排ρ水=0.2kg1.0×10-3kg/m3=2×10-4m3，
金属块浸没在另一种液体中受到的浮力：
F浮液=G-F示'=4.8N-2.4N=2.4N，
排开液体的体积：V排=V=2×10-4m3，
由阿基米德原理F浮=G排=ρ液V排g可得另一种液体的密度：
ρ液=F浮液V排g=2.4N2×10-4m3×10N/kg=1.2×103kg/m3。
故答案为：2；0.2；1.2×103。
(1)根据弹簧测力计在空气中的示数可知金属块的重力；根据称重法求出金属块在水中受到的浮力
(2)根据阿基米德原理可知排开水的重力，利用G=mg求出排开水的质量；
(3)根据ρ=mV金属块的体积：
利用求出金属块排开水(另一种液体)的体积，根据甲、丙两图可得金属块浸没在另一种液体中受到的浮力，再利用阿基米德原理求液体的密度。
本题考查了阿基米德原理、称重法测浮力的应用，以及弹簧测力计的读数方法，灵活应用阿基米德原理F浮=G排=ρ液V排g是关键。
20.【答案】自下而上 受热均匀 晶体 小于 将烧杯加盖 小于
【解析】解：(1)实验中要用酒精灯外焰加热，所以需要点燃酒精灯，温度计玻璃泡完全浸没被测物质中，但不能碰容器底和壁，所以组装仪器需要按照自下而上的顺序；
“水浴法”加热方法的好处是使试管中的物质受热均匀；
(2)由图乙可知，2-5min内，吸收热量，温度不变，所以该物质为晶体；
(3)BD段的物质处于熔化过程中，不断吸热，内能增加，温度不变，故物体在B点内能小于在D点时的内能；
(4)烧杯中的水吸热沸腾后温度不再变化，试管中的水能达到沸点但不能继续吸热，所以试管内的水不能沸腾，可以给烧杯上面加一个盖，这样烧杯水面上方气压高，水的沸点升高，试管中的水就可以从烧杯中继续吸热，使试管中的水沸腾；也可以将烧杯中的水换成沸点更高的液体(如食用油)，试管中的水就可以从烧杯中继续吸热，使试管中的水沸腾；
(5)比较图乙中的AB段与DE段可知：加热时间都为两分钟，吸收的热量相同，但AB段比DE段温度变化大，根据Q=mcΔt判断：物质AB段的比热容小于DE段的比热容。
故答案为：(1)自下而上；受热均匀； (2)晶体； (3)小于；(4)将烧杯加盖；(5)小于。
(1)实验中要用酒精灯外焰加热，温度计玻璃泡完全浸没被测物质中，但不能碰容器底和壁，所以组装仪器需要按照自下而上的顺序；
“水浴法”加热方法的好处是使试管中的物质受热均匀；
(2)晶体和非晶体的区别是看是否有固定的熔化或凝固温度；
(3)物体吸收热量内能增大；
(4)水沸腾的条件：达到沸点，继续吸热；
(5)根据Q=mcΔt，比较图乙中的AB段与DE段可知比热容的大小。
本题考查熔化的探究实验，关键是将实验操作原则及结论掌握清楚，仔细分析然后解答。
21.【答案】电阻R断路 0.28当电阻一定时，通过导体的电流与导体两端的电压成正比 2：1 右
【解析】解：(1)滑片向左滑动时，电流表示数变大，说明滑动变阻器接入电路的阻值变小，故滑动变阻器选用左下接线柱与电流表串联在电路中，如下图所示：
；
(2)闭合开关，发现电流表无示数，说明电路可能断路；电压表有示数，说明电压表与电源连通，则与电压表并联的电路以外的电路是完好的，则与电压表并联的电路断路了，即可能出现的电路故障是电阻R断路；
(3)排除故障后闭合开关，将滑片移动到某位置，电流表的示数如图乙，电流表选用小量程，分度值0.02A，其示数为0.28A；
(4)由图丙可知，图线为一条过原点的斜线，故可得结论：当电阻一定时，通过导体的电流与导体两端的电压成正比；
(5)因为电源为3节新干电池，所以电源电压U=3×1.5V=4.5V，
由图丁可知，定值电阻两端的电压：UV=IR=0.2A×15Ω=3V，
根据串联电路电压的规律，滑动变阻器分得的电压：U滑=U-UV=4.5V-3V=1.5V，由串联电路的分压原理可知，定值电阻和滑动变阻器连入电路中的电阻之比：RR滑=UVU滑=3V1.5V=21；
实验中，当把15Ω的电阻换成20Ω的电阻后，根据分压原理，电阻两端的电压变大，研究电流与电阻关系时要控制电压不变，根据串联电路电压的规律，要增大滑动变阻器两端的电压，由分压原理，要增大滑动变阻器电阻阻值，故应把滑动变阻器滑片向右端移动。
故答案为：(1)见解答图；(2)电阻R断路；(3)0.28；(4)当电阻一定时，通过导体的电流与导体两端的电压成正比；(5)2：1；右。
(1)滑片向左滑动时，电流表示数变大，说明滑动变阻器接入电路的阻值变小，据此确定滑动变阻器选用的下端接线柱；
(2)闭合开关，发现电流表无示数，说明电路可能断路；电压表有示数，说明电压表与电源连通，则与电压表并联的电路以外的电路是完好的，则与电压表并联的电路断路了；
(3)根据电流表选用量程确定分度值读数；
(4)根据图丙分析得出结论；
(5)根据图丁利用欧姆定律求出定值电阻两端的电压，根据串联电路的电压特点求出滑动变阻器两端的电压，根据串联电路的分压原理求出定值电阻和滑动变阻器连入电路中的电阻之比；
根据控制变量法，研究电流与电阻的关系时，需控制定值电阻两端的电压不变，当换上大电阻时，根据分压原理确定电压表示数的变化，由串联电路电压的规律结合分压原理确定滑动变阻器滑片移动的方向。
本题探究电流与电压、电阻关系，考查电路连接、故障分析、电流表读数、欧姆定律的应用和分析图象归纳结论的能力。
22.【答案】解：(1)舱底距水面1.5m处所受到的水的压强p=ρ水gh=1.0×103kg/m3×10N/kg×1.5m=1.5×104Pa；
(2)飞机滑行的速度v=270km/h=75m/s，
飞机滑行10min飞行的距离s=vt=75m/s×10×60s=45000m，
发动机做的功W=Pt=2.25×107W×10×60s=1.35×1010J，
飞机发动机的牵引力F=Ws=1.35×1010J45000m=3×105N，
飞机在匀速直线滑行过程中，受力平衡，阻力为f=F=3×105N；
(3)消耗的航空煤油完全燃烧放出的热量Q放=mq=675kg×4×107J/kg=2.7×1010J，
发动机的效率η=WQ放×100%=1.35×1010J2.7×1010J×100%=50%。
答：(1)飞机停止在水面上时，舱底距水面1.5m处所受到的水的压强为1.5×104Pa；
(2)飞机在匀速直线滑行过程中受到的阻力为3×105N；
(3)发动机的效率为50%。
【解析】(1)根据p=ρgh计算舱底距水面1.5m处所受到的水的压强；
(2)根据s=vt计算飞机滑行的距离，根据W=Pt计算发动机做的有用功，根据F=Ws计算牵引力，飞机在匀速直线滑行过程中，受力平衡，阻力等于牵引力；
(3)根据Q放=mq计算消耗的航空煤油完全燃烧放出的热量，根据η=WQ放×100%计算发动机的效率。
本题考查了压强的计算、功和功率公式的应用、热机的效率，知识点较多，都需要掌握。
23.【答案】解：(1)由图乙可知，当小灯泡两端的电压为5V时，通过小灯泡的电流为0.3A，
小灯泡的额定功率：PL=ULIL=5V×0.3A=1.5W；
(2)由图甲可知，电阻丝AB与灯泡串联，闭合开关S，无风时OP自然下垂，电阻丝AB接入电路的电阻为15Ω，此时电路中的电流为0.2A，
由IUR可知，电阻丝AB两端的电压：UAB=IRAB=0.2A×15Ω=3V，
由图乙可知，当通过小灯泡的电流为0.2A时，小灯泡两端的电压为2V，
根据串联电路的电压特点可知，电源电压：U=UAB+UL=3V+2V=5V；
(3)由图乙可知，当小灯泡两端的电压为V时，通过小灯泡的电流为0.25A，此时小灯泡的实际功率为PL'=UL'IL'=0.75W，符合要求；
根据串联电路的电流特点可知，电路中的电流I'=IAB'=IL'=0.25A，
电路工作2min消耗的总电能：W=UIL't=5V×0.25A×2×60s=150J；
根据串联电路的电压特点可知，电阻丝AB两端的电压：UAB'=U-UL'=5V-3V=2V，
由I=UR可知，电阻丝AB接入电路的电阻：RAB'=UAB'IAB'=2V0.25A=8Ω。
答：(1)小灯泡的额定功率为1.5W；
(2)电源电压为5V；
(3)小灯泡的实际功率为0.75W时，电路工作2min消耗的总电能为150J；电阻丝AB接入电路的电阻为8Ω。
【解析】(1)由图乙可知，当小灯泡两端的电压为5V时，通过小灯泡的电流为0.3A，根据P=UI求出小灯泡的额定功率；
(2)闭合开关S，无风时OP自然下垂，电阻丝AB接入电路的电阻为15Ω，根据欧姆定律求出电阻丝AB两端的电压，由图乙可知，当通过小灯泡的电流为0.2A时，小灯泡两端的电压为2V，根据串联电路的电压特点求出电源电压；
(3)由图乙可知当小灯泡的实际功率为0.75W时，小灯泡两端的电压和通过小灯泡的电流；根据串联电路的电流特点可知电路中的电流，根据W=UIt求出电路工作2min消耗的总电能；根据串联电路的电压特点可知电阻丝AB两端的电压，根据欧姆定律求出电阻丝AB接入电路的电阻。
本题考查串联电路的特点、欧姆定律、电功率公式以及电功公式的应用，能从图中获取相关信息是解题的关键。
24.【答案】变大 B 缩小 能 靠近 向上
【解析】解：(1)凸透镜成实像时，物距变小，像距变大，像变大；故王亚平靠近水球，物距变小，像距变大，则倒立的像变大；
(2)她的脸离水透镜光心的距离是40cm，且能在水透镜另一侧距离光心20cm的地方，用光屏承接到清晰的像，此时的物距大于像距，此时物体在二倍焦距以外，像在一倍焦距和二倍焦距之间，即：40cm>2f；2f>20cm>f，解得：10cm
(4)继续注水，凸透镜的焦距变小，凸透镜对光的折射能力变强，在物距不变的情况下，像距变小，要使像清晰，可将光屏靠近透镜；
(5)蜡烛越烧越短，根据光线过光心不改变方向，所以像向上移动。
故答案为：(1)变大；(2)B；(3)缩小；能；(4)靠近；向上。
(1)凸透镜成实像时，物距变小，像距变大，像变大；
(2)根据凸透镜成像的规律、物距和像距的大小列出不等式，求出焦距的大小；
(3)凸透镜成实像时，物距大于像距，成倒立缩小的实像，应用于照相机；物距小于像距时，成倒立放大的实像，应用于投影仪；
(4)继续注水，要使像清晰，可将光屏靠近透镜，说明此时焦距变小；根据光线过光心不改变方向分析。
本题主要考查了凸透镜成像的规律，首先要熟记规律的内容，特别是成像特点、物距、像距、焦距之间的关系。
25.【答案】通电导体在磁场中受到力的作用 增强 BS2.531
【解析】解：(1)电动机的工作原理是：通电导体在磁场中受到力的作用。
(2)照射到光敏电阻上的光照强度增强，光敏电阻的阻值减小，控制电路的总电阻减小，根据欧姆定律，电路中的电流变大，则电磁铁的磁性增强，衔铁将与B触头接触，
根据安培定则，电磁铁上端为S极，此时工作电路正常工作，电流是：I=PU=30W12V=2.5A；
(3)此时电路中的电流为：I=U0R0=3V12Ω=0.25A；
根据串联电路的特点，此时光敏电阻的阻值为：R光敏=U-U0I=4.5V-3V0.25A=6Ω；
根据图乙可知：此时的光照强度为3cd。
(4)在充满电后。该机器人工作的时间为：t=WUI=12V×2.5A⋅h12V×2.5A=1h。
故答案为：(1)通电导体在磁场中受到力的作用；(2)2.5；(3)3；(4)1。
(1)电动机是利用通电导体在磁场中受到力的作用的原理来工作的。
(2)根据欧姆定律和光敏电阻的特点分析控制电路中的电流变化；根据电磁铁的磁性变化和电磁继电器的原理分析电路的连接；根据安培定则判断电磁铁的磁极；根据P=UI计算电路中的电流。
(3)根据欧姆定律计算出光敏电阻的阻值，对照图乙确定光照强度。
(4)根据W=UIt计算充满电后，该机器人能正常工作的时间。
本题主要考查了电动机的原理、安培定则和欧姆定律的应用，属于中档题目。
26.【答案】减小 增大 不变 2373.318×1010
【解析】解：(1)飞船进入预定轨道之后，从近地点向远地点运动时，质量不变，高度变大，重力势能中的，速度变小，动能减小；由于不存在空气阻力，飞船的机械能是守恒的，保持不变；
(2)火箭上升的高度为：h=vt=7.9m/s×30s=237km=2.37×105m；
火箭克服飞船的重力做功：W=Gh=mgh=14000kg×10N/kg×2.37×105m=3.318×1010J。
故答案为：(1)减小；增大；不变；(2)237；3.318×1010。
(1)动能的大小与质量、速度有关，重力势能的大小与质量、高度有关，弹性势能的大小与物体弹性形变的程度有关，机械能为动能、势能的和；
(2)知道速度和时间，根据s=vt求出火箭飞行的高度；根据W=Gh求出功的大小。
本题考查了动能、重力势能和机械能的大小变化以及路程和功的计算，属于综合题。
2023年广东省佛山市顺德区大良镇中考物理三模试卷
1. 生活处处有物理，下列数据最接近生活实际的是( )
A. 正常人脉搏每分钟跳动约为20次
B. 漂浮在水面的中学生所受水的浮力大约是500N
C. 人的步行速度约为10m/s
D. 家用空调正常工作时的电流大约是10mA
2. 下列关于声现象的四幅图中，描述正确的是( )
A. 甲图中“响鼓还需重锤敲”，说明振幅越大声音的音调越高
B. 乙图中抽出罩内空气，听到铃声变小，说明发声体振动减弱
C. 丙图中医生用“B超”检查病情，利用的是声可以传递信息
D. 丁图中戴上防噪声耳罩，可以防止噪声产生
3. 关于能源、信息和材料，下列说法正确的是( )
A. 核能是一次能源，也是可再生能源
B. 用光导纤维制成的光缆是利用电磁波传递信息，可以在很短时间内传递大量的信息
C. 航空器材常采用密度大的合金，可以减小航空器的质量
D. 若用超导材料制造电炉丝可以大大提高电能利用率
4. 一块金属在冰箱中被冷冻后，取出放一会儿，表面会变湿。如图所示的四个节气对应的物态变化与其相同的是( )
A. 惊蛰冰化 B. 立冬霜来降
C. 立秋露珠凝 D. 大寒挂雾凇
5. 如图所示的电路，闭合开关S后发现L2比L1亮，下列有关L1、L2的物理量关系正确的是( )
A. R1
C. R1
D. R1>R2 P1
A. 参赛队员为了获胜，在鞋底上缠绕几圈绳子是为了减小摩擦力
B. 在僵持状态下，甲拉布带的力与乙拉布带的力是一对平衡力
C. 若甲获胜是因为甲对地面的压力大于乙对地面的压力
D. 在僵持状态下，甲对乙的拉力与乙受到地面的摩擦力是一对相互作用力
7. 如图所示，这是小明设计的部分家庭电路，下列说法正确的是( )
A. 灯泡与开关的连接符合安全用电要求
B. 当灯泡正常发光时，用试电笔接触P处的导线，氖管不会发光
C. 闭合开关S，若灯泡不亮，一定是灯泡短路
D. 该插座能将用电器的金属外壳与大地相连
8. 原子由原子核和带负电的______ 构成。如图所示，将两个铅柱的底面削平、削干净然后紧紧地压在一起，两个铅柱就会结合起来，下面吊一个重物都不能把它们拉开，这是因为______ ，腌制鸭蛋是通过扩散使盐进入蛋中，这说明分子在______ 。
9. 如图是我国古代发明的取火器模型图，把木制推杆迅速推入牛角套筒时，杆前端的艾绒就会立刻燃烧起来，这是通过______ (选填“做功”或“热传递”)的方式，使筒内空气内能增加，温度升高，达到艾绒的着火点。这与四冲程汽油机工作循环中的______ 冲程类似，把机械能转化为______ 。
10. 广州国际龙舟邀请赛，运动员向后划水，龙舟快速前进，说明力的作用是______ 的；若以岸上的观众为参照物，龙舟是______ (选填“静止”或“运动”)的；运动员停止划水，龙舟由于______ 还能继续前进。
11. 如图所示，一盏探照灯的灯光与水平面成50∘角射向水池，在没有水的池底C处形成一个光斑，则入射角大小为______，在逐渐注水的过程中，折射角大小______(选填“变大”、“变小”或“不变”)，B处的人看到池底的光斑将______移动。(选填“不会”、“向左”，“向右”)
12. 小明利用如图甲所示的滑轮组，将不同的物体匀速提升1m，图乙所示为克服物体重力做的功和拉力做的功随物重变化的柱状图，不计绳重和摩擦物重为150N时，小明的拉力为______ N，动滑轮的重力为______ N；若棱长为20cm的正方体物体重200N，则该物体的密度为______ kg/m3。(g取10N/kg)
13. 如图所示，旋转右车把使电动车快速行驶时，它相当于电路中的______ (选填“滑动变阻器”或“定值电阻”)；遮阳伞下方的空气流速小于伞上方的流速，伞下方的压强______ (选填“大于”“小于”或“等于”)伞上方的压强，使车身不稳定，容易引发事故；刹车时，用力捏闸是通过增大______ 来增大摩擦力的。
14. 小明家的电热水壶有“烧水”和“保温”两个挡，如图甲所示是其内部简化电路图，已知R0=44Ω，R1=1056Ω，小明断开家里其他的家电，使该电热水壶单独接入电路。当S接2时，电热水壶处于______ (选填“烧水”和“保温”)挡，电热水壶在此挡位工作6min，能使如图乙所示的电能表的转盘转______ 转。当S接1时，电热水壶的功率为______ W。
15. 如图甲所示，《天工开物》里记载了一种捣谷用的舂(chōng)，其简化原理如图乙所示，O为支点，F2为阻力(由锤头重力产生)，请作出阻力臂L2及踩在A处的最小动力F1。
16. 如图所示，光线a、b是两条由点光源S发出的经平面镜反射后的反射光线，请根据平面镜成像原理和成像特点确定点光源S的位置。
17. 如图所示为一款家用抽油烟机的简化电路。两盏照明灯均标有“220V，40W”字样，只闭合S1时，只有电动机工作；同时闭合S1、S2时，两盏灯正常亮且电动机工作；当只闭合S2时，电动机与灯都不工作。请你将图中的电路补充完整。
18. 如图所示的是初中阶段常见的测量工具。图甲中，所测铅笔长度是______ cm；图乙中，停表的示数是______ s；天平平衡时，放在天平右盘中的砝码和标尺上游码的位置如图丙所示，则所测物体的质量为______ g。
19. 如图是小明同学利用水、弹簧测力计和金属块测量某液体密度的情景。根据图中信息可知，金属块在水中受到的浮力是______ N，金属块排开水的质量______ kg，待测液体的密度是______ kg/m3。(取g=10N/kg)
20. 在“探究固体熔化时温度的变化规律”实验中，实验装置如图甲所示，将温度计插入试管后，待温度升至50℃左右开始，每隔大约1min记录一次温度，根据记录的数据，画出如图乙所示的该物质熔化时温度随时间变化的图象。
(1)组装实验器材时，应该按照______ (选填“自下而上”或“自上而下”)的顺序安装；实验中采取水浴法对试管中的物质加热，这种加热方法的好处是使试管中的物质______ 。
(2)该物质是______ (选填“晶体”或“非晶体”)。
(3)图中B点物体的内能______ (选填“大于”“小于”或“等于”)图中D点物体的内能。
(4)某同学把试管中的物质换成水，发现无论怎么加热，试管中的水都不会沸腾，请你设计一种可以使试管中的水沸腾的方案：______ 。(写出一种即可)
(5)比较图乙中的AB段与DE段可知，AB段的比热容______ (选填“大于“小于”或“等于”)DE段的比热容。
21. 用如图甲所示的电路探究电流与电压、电阻的关系，电源为3节新干电池。
(1)将图甲中的电路连接完整(要求：滑片向左滑动时，电流表示数变大)；
(2)闭合开关，发现电流表无示数，电压表有示数，则可能出现的电路故障是______ ；
(3)排除故障后闭合开关，将滑片移动到某位置，如图乙电流表的示数是______ A；
(4)小园根据实验数据画出I-U图象(如图丙)，分析可得结论：______ ；
(5)小园同学继续用5Ω、10Ω、15Ω、20Ω、25Ω的电阻研究电流和电阻的关系，根据测得的实验数据绘制出I-R图象(如图丁)，用15Ω的电阻实验并读数时，定值电阻和滑动变阻器连入电路中的电阻之比为______ ，将15Ω的电阻换为20Ω的电阻时，滑动变阻器的滑片需向______ (选填“左”或“右”)端移动。
22. 2023年2月25日，由中国航空工业集团自主研制的第四架大型灭火、水上救援水陆两栖飞机“鲲龙”AG600M在广东珠海成功首飞。如图所示，若“鲲龙”AG600M以270km/h的速度匀速直线滑行10min，消耗航空煤油675kg，飞机发动机的功率为2.25×107W，求：(航空煤油的热值为4×107J/kg，g取10N/kg，ρ水=1×103kg/m3)
(1)飞机停止在水面上时，舱底距水面1.5m处所受到的水的压强；
(2)飞机在匀速直线滑行过程中受到的阻力；
(3)发动机的效率。
23. 小明设计了如图甲所示的风速仪，电源电压恒定，灯泡的额定电压为5V，灯泡的I-U关系图象如图乙所示，AB为粗细均匀的电阻丝，总电阻为15Ω，OP为不计电阻的金属细杆(与AB接触良好)，闭合开关S，无风时OP自然下垂，此时电流表的示数为0.2A。求：
(1)小灯泡的额定功率；
(2)电源电压；
(3)小灯泡的实际功率为0.75W时，电路工作2min消耗的总电能及电阻丝AB接入电路的电阻。
24. 小明根据航天员王亚平的太空水球实验，用自制的水透镜来探究凸透镜成像的规律。
(1)如图甲所示，透过这个水球我们可以看到王亚平所成的是倒立、缩小的像，若王亚平靠近水球，倒立的像将______ (选填“变大”“变小”或“不变”)。
(2)若此时王亚平的脸离水球光心的距离是40cm，且能在水球另一侧距离光心20cm的地方，用光屏承接到清晰的像，则可推算该水球的焦距可能是______ 。(选填字母)
A.20cm
B.15cm
C.10cm
D.5cm
(3)如图乙所示，向水透镜注入水，在光屏上能看到清晰的像，此像是______ (选填“放大”“缩小”或“等大”)、倒立的；此时若仅将蜡烛与光屏的位置对调，则在光屏上______ (选填“能”或“不能”)看到清晰的像。
(4)继续注水，要使像清晰，可将光屏______ (选填“靠近”或“远离”)水透镜，实验中蜡烛越烧越短，则光屏上烛焰的像将______ (选填“向上”或“向下”)移动。
25. 如图甲为某智能扫地机器人部分工作原理图，控制电路电源电压U为4.5V，指示灯电阻为5Ω，定值电阻R0=12Ω，R为光敏电阻，其阻值随光照强度E(单位cd)的变化如图乙所示。表格数据为机器人部分工作参数。(注：电池总容量指工作电流与工作总时间的乘积，线圈电阻不计)
额定工作电压
12V
额定功率
30W
电池总容量
2.5A⋅h(安时)
工作噪声
<50dB(分贝)
(1)电动机的工作原理是______ ；
(2)当清扫到一定程度时，地面灰尘减少，使照射到光敏电阻上的光照强度增强，则电磁铁磁性______ (选填“增强”“不变”或“减弱”)，衔铁将与______ (选填“A”或“B”)触头接触，电磁铁上端为______ (选填“N”或“S”)极，此时工作电路正常工作，电流是______ A。
(3)若R0两端的电压U0≤3V时电动机开始工作，则开始正常工作时，光照强度为______ cd。
(4)当剩余电量减为电池总容量的25%时，机器人会停止清扫并主动寻找充电器充电。那么在充满电后，该机器人能正常工作______ h。
26. 阅读短文，回答问题。
2023年5月10日21时22分，搭载天舟六号货运飞船的长征七号遥七运载火箭，在我国文昌航天发射场点火发射。约10分钟后，船箭成功分离并进入预定轨道之后，飞船太阳能帆板顺利展开工作，发射取得圆满成功。后续，天舟六号货运飞船将与在轨运行的空间站组合体进行交会对接。
天舟六号货运飞船长度为10.6米、总重14吨。整体由两部分构成，下部为推进舱，上部为货物舱，飞船装载了6名航天员在轨驻留消耗品、推进剂、应用实验装置等物资。
(1)飞船进入预定轨道之后，从近地点向远地点运动时，动能______ ，重力势能______ ，机械能______ 。(均选填“增大”“减小”或“不变”)
(2)如果火箭发射升空的速度是7.9km/s，飞行了30s，则火箭飞行的路程是______ km，火箭克服飞船的重力做功______ J。(g取10N/kg)
答案和解析
1.【答案】B
【解析】解：
A、正常人脉搏每分钟跳动约为70次左右，故A不符合实际；
B、漂浮或悬浮的物体受到平衡力作用，浮力大小等于重力，故大约是500N，故B符合实际；
C、人正常步行的速度约为1.1m/s，故C不符合实际；
D、家用空调正常工作时的电流较大，大约是5A，故D不符合实际。
故选：B。
不同物理量的估算，有的需要凭借生活经验，有的需要简单的计算，有的要进行单位的换算，最后判断最符合实际的是哪一个。
本题主要考查了学生对一些生活常识的了解，属于基础题。
2.【答案】C
【解析】解：A、“响鼓要重锤敲”，说明振幅越大，声音的响度越大，故A错误；
B、乙图中抽出罩内空气，听到铃声变小，说明声音的传播需要介质，故B错误；
C、丙图中医生用“B超”检查病情，利用的是声可以传递信息，故C正确；
D、戴上防噪声耳罩，是在人耳处减弱噪声，即阻止噪声进入人耳，故D错误。
故选：C。
(1)响度是指声音的大小，它跟发声体的振幅和距离发声体的远近有关。
(2)声音的传播需要介质，声音可以在固体、气体和液体中进行传播；声音不能在真控中传播。
(3)声可以传递信息，也能够传递能量。
(4)减弱噪声的途径：在声源处、在传播过程中、在人耳处。
此题考查了声现象的多个知识点，运用传播条件和声音的特征等知识可解答此题。
3.【答案】B
【解析】解：A.核能是一次能源，但不能在短时间内从自然界中获得，属于不可再生能源，故A错误；
B.光缆通信利用激光信号传递信息，传输率大，承载信息量大，激光是光，属于电磁波，故B正确；
C.航空器材要求硬度大，质量轻便，在体积一定时，其密度就要小，故C错误；
D.超导材料电阻为0，在通电时不发热，不能用来制造电炉丝，但用超导材料制造输电线可以大大降低电能损耗，故D错误。
故选：B。
(1)可以从自然界直接获取的能源叫一次能源；必须通过一次能源的消耗才可以得到的能源叫二次能源；可以从自然界源源不断地得到的能源称之为可再生能源；一旦消耗就很难再生的能源称之为不可再生能源；
(2)光缆通信利用激光信号传递信息，传输速率大，承载信息量大；
(3)航空器材要求硬度大，质量轻便；
(4)超导材料电阻为零，在通电时不发热，在输送电流时没有热损耗。
此题是一类多知识点的综合题目，要结合相对应的物理知识进行分析解答，是中考选择题的热点考题。
4.【答案】C
【解析】解：一块金属在冰箱中被冷冻后，取出放一会儿，表面会变湿，这是水蒸气遇冷液化成的小水珠：
A、惊蛰冰化是熔化现象，故A错误；
B、立冬霜来降，霜的形成是凝华现象，故B错误；
C、露的形成是液化现象，故C正确；
D、雾凇是凝华现象，故D错误。
故选：C。
液化指物质由气态转变成液态，液化要放热。
本题考查了液化现象，属于基础题。
5.【答案】A
【解析】解：由图可知，灯泡L1、L2串联，根据串联的电流特点可知，通过L1、L2的电流相等，即I1=I2，
根据题意可知，闭合开关S后发现L2比L1亮，由于灯泡的亮度由灯泡的实际功率决定，实际功率越大，灯泡越亮，所以L2的实际功率大于L1的实际功率，即P1
故选：A。
(1)灯泡的亮度由灯泡的实际功率决定，实际功率越大，灯泡越亮，根据题意可知L1、L2的实际功率的大小关系；
(2)串联电路电流处处相等，根据P=I2R可知灯泡L1、L2电阻的大小关系。
不同考查串联电路的特点以及电功率公式的应用，解题的关键是知道灯泡的亮度由灯泡的实际功率决定，实际功率越大，灯泡越亮。
6.【答案】B
【解析】解：A、参赛队员为了获胜，在鞋底上缠绕几圈绳子，增大了鞋底与地面间的粗糙程度，从而增大了摩擦力，故A错误；
BD、僵持状态下，布带处于静止状态，甲对布带的拉力和乙对布带的拉力等大、反向、作用在一条直线上、作用在同一物体上，是一对平衡力，故B正确，D错误；
C、若甲获胜是因为甲对地面的摩擦力大于乙对地面的摩擦力，故C错误。
故选：B。
(1)摩擦力大小与压力和接触面的粗糙程度有关，在压力一定的情况下，接触面越粗糙，摩擦力越大；
(2)平衡力作用在同一物体上，大小相等、方向相反、作用在同一直线上；相互作用力作用在两个物体上，大小相等、方向相反、作用在同一直线上；
(3)静止于水平地面的物体对地面的压力大小在数值上等于其重力大小。
本题通过一种拔河比赛，考查了相关的物理知识，注重了物理和生活的联系，是中考的热点问题。
7.【答案】A
【解析】解：A、在家庭电路中，开关应接在灯泡与火线之间，故A正确；
B、P处在火线上，所以用试电笔接触P处的导线，氖管会发光，故B错误；
C、闭合开关S，若灯泡不亮，可能是灯泡断路，若灯泡发生短路，火线和零线直接连接到一起，会烧坏保险丝，引起跳闸，故C错误；
D、三孔插痤中上面个孔是用来连接地线的，让有金属外壳的用电器的外壳接地，可以防止因漏电导致金属外壳带电而发生触电事故，而图中上面的孔接到了零线上，故D错误。
故选：A。
(1)开关要接在用电器和火线之间；
(2)使用试电笔时，应让手与笔尾的金属体接触，当氖管发光时，说明接触的是火线；
(3)灯泡发生断路时，灯泡不会发光；
(4)三孔插座连接时需满足“左零右火上接地”的要求。
本题考查了学生对安全用电知识的了解与掌握，平时学习时多了解、多积累，加强安全意识。
8.【答案】电子 引力 不停地做无规则的运动
【解析】解：原子由带正电的原子核和带负电的电子组成；将两个铅柱的底面削平、削干净，然后紧紧地压一起，两铅块就会结合起来，甚至下面吊一个重物都不能把它们拉开，说明分子间存在引力，腌制鸭蛋是通过扩散使盐进入蛋中，扩散现象说明分子在不停地做无规则的运动。
故答案为：电子；引力；不停地做无规则的运动。
原子由带正电的原子核和带负电的电子组成；根据分子运动论的观点进行分析，一切物质都是由分子组成的，分子在不停地做无规则的运动，分子之间总存在相互作用的引力和斥力。
本题考查原子的组成、分子动理论，属于基础题，难度不大。
9.【答案】做功 压缩 内能
【解析】解：把木制推杆迅速推入牛角套筒时，杆前端的艾绒立刻燃烧起来，这是通过做功的方式，使筒内空气内能增大，温度升高，达到艾绒的着火点；与汽油机的压缩冲程的能量转化相同，都是将机械能转化为内能。
故答案为：做功；压缩；内能。
猛推推杆时间较短，气体来不及吸、放热，主要是外力对气体做功，气体内能增加，温度升高。
内燃机有四个冲程，在压缩冲程中，活塞压缩空气做功，将机械能转化为内能。
本题考查改变物体内能的方法以及内燃机的工作过程，难度不大。
10.【答案】相互 运动 惯性
【解析】解：由于物体间力的作用是相互的，所以运动员向后划水，龙舟加速前进；
以岸上的观众为参照物，龙舟相对于岸上的观众的位置在不断发生改变，所以是运动的；
停止划水，由于惯性，龙舟还能继续前行。
故答案为：相互；运动；惯性。
(1)物体间力的作用是相互的，物体受到力的同时，也对另一个物体施加了力；
(2)物体相对于参照物位置发生变化，物体是运动的，位置没有发生变化，物体是静止的；
(3)物体保持原来运动状态不变的性质称为惯性，任何物体都具有惯性。
本题考查的是物理综合性知识，在生活中的物理知识是很丰富的，所以学生们在学习物理的同时应该不断地从生活中发现物理。
11.【答案】40∘不变 向右
【解析】解：一盏探照灯的灯光与水平面成50∘角射向水池，由于法线与池底是垂直的，则灯光与法线之间的夹角为90∘-50∘=40∘，即入射角为40∘；
在没有注水时，根据光的直线传播，人直接能看到C点；当注水后，探照灯射出的光线到水面发生折射，折射光线靠拢法线照射到C'点，人看C'点时，C'点射出的光线到水面再次发生折射，折射光线远离法线进入人眼，眼睛逆着光线看来感觉光线是从C''射出的，所以人看到光斑向右移动；
水面上升时，入射角的大小不变，则折射角的大小也不会变化。
故答案为：40∘；不变；向右。
入射角为入射光线与法线之间的夹角；在没有注水时，根据光的直线传播，人直接能看到C点；当注水后，由于光的折射探照灯在水底形成一个像，像的位置偏右，人看像时像又向右偏；光从空气中斜射入水中时，折射角小于入射角，入射角不变，折射角的大小也会不变。
本题要考虑探照灯射到水底发生折射，还要注意水底的光斑射出光线射入人眼也要发生折射。
12.【答案】100502.5×103
【解析】解：滑轮组绳子的段数n=2，物体匀速提升1m，绳子自由端移动距离s=2×1m=2m，
如图乙所示，当物重为150N时，拉力做的功W=200J，
拉力F=Ws=200J2m=100N；
不计绳重和摩擦，拉力F=G物+G动n，得G动=2F-G物=2×100N-150N=50N；
由物体的重力G=mg，得m=Gg=200N10N/kg=20kg，
物体的密度ρ=mV=20kg(0.2m)3=2.5×103kg/m3。
故答案为：100；50；2.5×103。
(1)确定滑轮组绳子的段数，可得绳子自由端移动的距离，结合图乙可知拉力做的功为200J，由W=Fs可得拉力大小；
(2)不计绳重和摩擦，拉力F=G物+G动n，可得G动；
(3)根据密度公式ρ=mV计算。
此题考查滑轮组中的计算、密度公式。
13.【答案】滑动变阻器 大于 压力
【解析】解：(1)当电动车快速行驶时，要旋转右车把，此时电路中的电流变大，根据欧姆定律可知，电路中的电阻变小，所以它相当于电路中的滑动变阻器；
(2)在相同时间内，空气经过上方的路程长，速度大；经过下方的路程短，速度小。上方空气流速大，压强小；下方空气流速小，压强大，所以伞下方的气压大于伞上表面的气压，则伞会被向上吸起来；
(3)刹车时，用力捏闸是通过增大压力的方法来增大摩擦力的。
故答案为：滑动变阻器；大于；压力。
(1)电动车的电动机转速的大小与电流大小、磁场的强弱有关。滑动变阻器使用通过改变连入电路的电阻丝的长度来改变电路中的电阻，从而改变电路中的电流，而定值电阻不能改变电路电流；
(2)利用流体压强与流速的关系来分析：伞上方空气流速大压强小，下方空气流速小压强大，伞在压强差的作用下，受到升力作用被吸起来；
(3)增大摩擦力的方法：在接触面粗糙程度一定时，增大压力；在压力一定时，增大接触面的粗糙程度。
本题考查了电路的构成、流体压强与流速的关系、增大摩擦力的方法，属于基础题。
14.【答案】烧水 396 44
【解析】解：(1)由电路图可知，当开关S置于“1”挡时，两电阻串联，电路中的电阻最大，电源电压一定，由P=U2R可知，电热水壶的功率最小，处于保温状态；
当开关S置于“2”挡时，R1被短路，只有R0接入电路，电路电阻最小，电源电压一定，由P=U2R可知，电热水壶的功率最大，处于烧水状态；
(2)当开关S置于“2”挡时，R1被短路，只有R0接入电路，处于烧水状态；6min消耗的电能：
W=U2R0t=(220V)244Ω×6×60s=3.96×105J=0.11kW⋅h，
乙图中，3600revs/kW⋅h表示电路中用电器每消耗1kW⋅h的电能，电能表的转盘转3600转，
电热水壶在此挡位工作6min，电能表转盘转动圈数：
n=0.11kW⋅h×3600revs/kW⋅h=396recs(转)；
(3)当S接1时，两电阻串联，处于保温状态，R串=R0+R1=44Ω+1056Ω=1100Ω，
电热水壶的电功率：
P保温=U2R串=(220V)21100Ω=44W。
故答案为：烧水；396；44。
(1)电源电压U一定，由P=U2R可知，电阻越大，电功率越小；电阻越小，电功率越大。由此分析S接1时电路图连接情况，从而确定电热水壶的状态；
(2)利用W=U2Rt求6min消耗的电能，乘以3600revs/kW⋅h，可得电能表的转盘转数；
(3)利用P=U2R求当S接1时电热水壶的功率。
本题考查串联电路特点、消耗电能、电功率的计算，分析清楚开关接不同位置时电路的连接方式是关键。
15.【答案】解：(1)由杠杆平衡条件F1L1=F2L2可知，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小；图中支点在O点，因此OA作为动力臂最长，过A点垂直于OA向下做出最小动力F1的示意图；
(2)从O点做F2的作用线的垂线段，垂线段的长即为阻力臂L2。如图所示：
【解析】(1)根据杠杆平衡条件动力×动力臂=阻力×阻力臂(F1L1=F2L2)可知，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小。
(2)根据图示确定动力F1的作用点和方向，根据力的示意图的画法画出F1的示意图；力臂是指从支点到力的作用线的距离，据此画出阻力臂L2。
根据杠杆的平衡条件，要使杠杆上的力最小，必须使该力的力臂最大，而力臂最大时力的作用点一般离杠杆的支点最远，所以在杠杆上找到离杠杆支点最远的点即力的作用点，这两点的连线就是最长的力臂，过力的作用点作垂线就是最小的力。
16.【答案】解：平面镜成像的原理是光的反射，平面镜成的虚像是反射光线的反向延长线相交而成，
先将两条反射光线反向延长交于一点S'，即点光源的像点S'；平面镜成像时，像与物关于平面镜对称，据此作出S'的对称点S，即为点光源S的位置，并连接S与两个反射点画出入射光线，如图所示：
【解析】平面镜成的虚像是反射光线的反向延长线相交而成，根据反射光线的反向延长线过像点，作出点光源的像点S'，再根据平面镜成像的特点“像与物关于平面镜对称”确定点光源S的位置，并画出入射光线。
本题考查了平面镜成像特点的应用，属于基础题目。
17.【答案】解：经分析可知，指示灯和电动机并联，开关S1控制干路，开关S2控制两灯泡，且两灯泡并联，如图所示：
【解析】由题意可知，只闭合S1时，只有电动机工作；同时闭合S1、S2时，两盏灯正常亮且电动机工作；当只闭合S2时，电动机与灯都不工作，说明指示灯和电动机可以独立工作、互不影响即为并联，且开关S1位于干路，开关S2位于支路，据此进行解答。
本题考查了串并联电路的设计相关知识的了解与掌握，利用所学知识解释身边现象，学了用，有意义。
18.【答案】5.80337.538.8
【解析】解：(1)由图甲可知，刻度尺的分度值为0.1cm；铅笔的左端与刻度尺的零刻度线对齐，右端与5.80刻度线对齐，所以铅笔的长度为L=5.80cm-0.00cm=5.80cm；
(2)由图乙可知，停表小表盘的分度值为0.5min，所以小表盘的读数为5.0min=300s；大表盘的分度值为0.1s，因为小表盘的指针超过了半刻度，所以大表盘的读数按大于30s读数，即小表盘读数为37.5s，故停表的读数为300s+37.5s=337.5s；
(3)由图丙可知，游码标尺的分度值为0.2g，则游码对应的刻度值为3.8g；砝码的质量为20g+10g+5g=35g，被测物体的质量等于砝码的质量与游码对应的刻度值之和，即：m=35g+3.8g=38.8g。
故答案为：(1)5.80；(2)337.5；(3)38.8。
(1)明确刻度尺的分度值，视线垂直于刻度尺表面；
(2)明确停表各表盘的分度值，大表盘和小表盘读数之和为停表的读数；
(3)砝码的质量和游码对应刻度值之和为被测物体的质量。
本题考查测量工具的使用以及读数，掌握各测量工具的分度值和读数方法是解答本题的关键。
19.【答案】20.21.2×103
【解析】解：(1)由图可知：金属块的重为4.8N；金属块浸没在水中时测力计的示数为2.8N，
根据称重法可得受到的浮力为：F浮水=G-F示=4.8N-2.8N=2N；
(2)根据阿基米德原理可知：G排=F浮水=2N，
则排开水的质量：m排=G排g=2N10N/kg=0.2kg；
(3)根据ρ=mV金属块的体积：
V=V排水=m排ρ水=0.2kg1.0×10-3kg/m3=2×10-4m3，
金属块浸没在另一种液体中受到的浮力：
F浮液=G-F示'=4.8N-2.4N=2.4N，
排开液体的体积：V排=V=2×10-4m3，
由阿基米德原理F浮=G排=ρ液V排g可得另一种液体的密度：
ρ液=F浮液V排g=2.4N2×10-4m3×10N/kg=1.2×103kg/m3。
故答案为：2；0.2；1.2×103。
(1)根据弹簧测力计在空气中的示数可知金属块的重力；根据称重法求出金属块在水中受到的浮力
(2)根据阿基米德原理可知排开水的重力，利用G=mg求出排开水的质量；
(3)根据ρ=mV金属块的体积：
利用求出金属块排开水(另一种液体)的体积，根据甲、丙两图可得金属块浸没在另一种液体中受到的浮力，再利用阿基米德原理求液体的密度。
本题考查了阿基米德原理、称重法测浮力的应用，以及弹簧测力计的读数方法，灵活应用阿基米德原理F浮=G排=ρ液V排g是关键。
20.【答案】自下而上 受热均匀 晶体 小于 将烧杯加盖 小于
【解析】解：(1)实验中要用酒精灯外焰加热，所以需要点燃酒精灯，温度计玻璃泡完全浸没被测物质中，但不能碰容器底和壁，所以组装仪器需要按照自下而上的顺序；
“水浴法”加热方法的好处是使试管中的物质受热均匀；
(2)由图乙可知，2-5min内，吸收热量，温度不变，所以该物质为晶体；
(3)BD段的物质处于熔化过程中，不断吸热，内能增加，温度不变，故物体在B点内能小于在D点时的内能；
(4)烧杯中的水吸热沸腾后温度不再变化，试管中的水能达到沸点但不能继续吸热，所以试管内的水不能沸腾，可以给烧杯上面加一个盖，这样烧杯水面上方气压高，水的沸点升高，试管中的水就可以从烧杯中继续吸热，使试管中的水沸腾；也可以将烧杯中的水换成沸点更高的液体(如食用油)，试管中的水就可以从烧杯中继续吸热，使试管中的水沸腾；
(5)比较图乙中的AB段与DE段可知：加热时间都为两分钟，吸收的热量相同，但AB段比DE段温度变化大，根据Q=mcΔt判断：物质AB段的比热容小于DE段的比热容。
故答案为：(1)自下而上；受热均匀； (2)晶体； (3)小于；(4)将烧杯加盖；(5)小于。
(1)实验中要用酒精灯外焰加热，温度计玻璃泡完全浸没被测物质中，但不能碰容器底和壁，所以组装仪器需要按照自下而上的顺序；
“水浴法”加热方法的好处是使试管中的物质受热均匀；
(2)晶体和非晶体的区别是看是否有固定的熔化或凝固温度；
(3)物体吸收热量内能增大；
(4)水沸腾的条件：达到沸点，继续吸热；
(5)根据Q=mcΔt，比较图乙中的AB段与DE段可知比热容的大小。
本题考查熔化的探究实验，关键是将实验操作原则及结论掌握清楚，仔细分析然后解答。
21.【答案】电阻R断路 0.28当电阻一定时，通过导体的电流与导体两端的电压成正比 2：1 右
【解析】解：(1)滑片向左滑动时，电流表示数变大，说明滑动变阻器接入电路的阻值变小，故滑动变阻器选用左下接线柱与电流表串联在电路中，如下图所示：
；
(2)闭合开关，发现电流表无示数，说明电路可能断路；电压表有示数，说明电压表与电源连通，则与电压表并联的电路以外的电路是完好的，则与电压表并联的电路断路了，即可能出现的电路故障是电阻R断路；
(3)排除故障后闭合开关，将滑片移动到某位置，电流表的示数如图乙，电流表选用小量程，分度值0.02A，其示数为0.28A；
(4)由图丙可知，图线为一条过原点的斜线，故可得结论：当电阻一定时，通过导体的电流与导体两端的电压成正比；
(5)因为电源为3节新干电池，所以电源电压U=3×1.5V=4.5V，
由图丁可知，定值电阻两端的电压：UV=IR=0.2A×15Ω=3V，
根据串联电路电压的规律，滑动变阻器分得的电压：U滑=U-UV=4.5V-3V=1.5V，由串联电路的分压原理可知，定值电阻和滑动变阻器连入电路中的电阻之比：RR滑=UVU滑=3V1.5V=21；
实验中，当把15Ω的电阻换成20Ω的电阻后，根据分压原理，电阻两端的电压变大，研究电流与电阻关系时要控制电压不变，根据串联电路电压的规律，要增大滑动变阻器两端的电压，由分压原理，要增大滑动变阻器电阻阻值，故应把滑动变阻器滑片向右端移动。
故答案为：(1)见解答图；(2)电阻R断路；(3)0.28；(4)当电阻一定时，通过导体的电流与导体两端的电压成正比；(5)2：1；右。
(1)滑片向左滑动时，电流表示数变大，说明滑动变阻器接入电路的阻值变小，据此确定滑动变阻器选用的下端接线柱；
(2)闭合开关，发现电流表无示数，说明电路可能断路；电压表有示数，说明电压表与电源连通，则与电压表并联的电路以外的电路是完好的，则与电压表并联的电路断路了；
(3)根据电流表选用量程确定分度值读数；
(4)根据图丙分析得出结论；
(5)根据图丁利用欧姆定律求出定值电阻两端的电压，根据串联电路的电压特点求出滑动变阻器两端的电压，根据串联电路的分压原理求出定值电阻和滑动变阻器连入电路中的电阻之比；
根据控制变量法，研究电流与电阻的关系时，需控制定值电阻两端的电压不变，当换上大电阻时，根据分压原理确定电压表示数的变化，由串联电路电压的规律结合分压原理确定滑动变阻器滑片移动的方向。
本题探究电流与电压、电阻关系，考查电路连接、故障分析、电流表读数、欧姆定律的应用和分析图象归纳结论的能力。
22.【答案】解：(1)舱底距水面1.5m处所受到的水的压强p=ρ水gh=1.0×103kg/m3×10N/kg×1.5m=1.5×104Pa；
(2)飞机滑行的速度v=270km/h=75m/s，
飞机滑行10min飞行的距离s=vt=75m/s×10×60s=45000m，
发动机做的功W=Pt=2.25×107W×10×60s=1.35×1010J，
飞机发动机的牵引力F=Ws=1.35×1010J45000m=3×105N，
飞机在匀速直线滑行过程中，受力平衡，阻力为f=F=3×105N；
(3)消耗的航空煤油完全燃烧放出的热量Q放=mq=675kg×4×107J/kg=2.7×1010J，
发动机的效率η=WQ放×100%=1.35×1010J2.7×1010J×100%=50%。
答：(1)飞机停止在水面上时，舱底距水面1.5m处所受到的水的压强为1.5×104Pa；
(2)飞机在匀速直线滑行过程中受到的阻力为3×105N；
(3)发动机的效率为50%。
【解析】(1)根据p=ρgh计算舱底距水面1.5m处所受到的水的压强；
(2)根据s=vt计算飞机滑行的距离，根据W=Pt计算发动机做的有用功，根据F=Ws计算牵引力，飞机在匀速直线滑行过程中，受力平衡，阻力等于牵引力；
(3)根据Q放=mq计算消耗的航空煤油完全燃烧放出的热量，根据η=WQ放×100%计算发动机的效率。
本题考查了压强的计算、功和功率公式的应用、热机的效率，知识点较多，都需要掌握。
23.【答案】解：(1)由图乙可知，当小灯泡两端的电压为5V时，通过小灯泡的电流为0.3A，
小灯泡的额定功率：PL=ULIL=5V×0.3A=1.5W；
(2)由图甲可知，电阻丝AB与灯泡串联，闭合开关S，无风时OP自然下垂，电阻丝AB接入电路的电阻为15Ω，此时电路中的电流为0.2A，
由IUR可知，电阻丝AB两端的电压：UAB=IRAB=0.2A×15Ω=3V，
由图乙可知，当通过小灯泡的电流为0.2A时，小灯泡两端的电压为2V，
根据串联电路的电压特点可知，电源电压：U=UAB+UL=3V+2V=5V；
(3)由图乙可知，当小灯泡两端的电压为V时，通过小灯泡的电流为0.25A，此时小灯泡的实际功率为PL'=UL'IL'=0.75W，符合要求；
根据串联电路的电流特点可知，电路中的电流I'=IAB'=IL'=0.25A，
电路工作2min消耗的总电能：W=UIL't=5V×0.25A×2×60s=150J；
根据串联电路的电压特点可知，电阻丝AB两端的电压：UAB'=U-UL'=5V-3V=2V，
由I=UR可知，电阻丝AB接入电路的电阻：RAB'=UAB'IAB'=2V0.25A=8Ω。
答：(1)小灯泡的额定功率为1.5W；
(2)电源电压为5V；
(3)小灯泡的实际功率为0.75W时，电路工作2min消耗的总电能为150J；电阻丝AB接入电路的电阻为8Ω。
【解析】(1)由图乙可知，当小灯泡两端的电压为5V时，通过小灯泡的电流为0.3A，根据P=UI求出小灯泡的额定功率；
(2)闭合开关S，无风时OP自然下垂，电阻丝AB接入电路的电阻为15Ω，根据欧姆定律求出电阻丝AB两端的电压，由图乙可知，当通过小灯泡的电流为0.2A时，小灯泡两端的电压为2V，根据串联电路的电压特点求出电源电压；
(3)由图乙可知当小灯泡的实际功率为0.75W时，小灯泡两端的电压和通过小灯泡的电流；根据串联电路的电流特点可知电路中的电流，根据W=UIt求出电路工作2min消耗的总电能；根据串联电路的电压特点可知电阻丝AB两端的电压，根据欧姆定律求出电阻丝AB接入电路的电阻。
本题考查串联电路的特点、欧姆定律、电功率公式以及电功公式的应用，能从图中获取相关信息是解题的关键。
24.【答案】变大 B 缩小 能 靠近 向上
【解析】解：(1)凸透镜成实像时，物距变小，像距变大，像变大；故王亚平靠近水球，物距变小，像距变大，则倒立的像变大；
(2)她的脸离水透镜光心的距离是40cm，且能在水透镜另一侧距离光心20cm的地方，用光屏承接到清晰的像，此时的物距大于像距，此时物体在二倍焦距以外，像在一倍焦距和二倍焦距之间，即：40cm>2f；2f>20cm>f，解得：10cm
(4)继续注水，凸透镜的焦距变小，凸透镜对光的折射能力变强，在物距不变的情况下，像距变小，要使像清晰，可将光屏靠近透镜；
(5)蜡烛越烧越短，根据光线过光心不改变方向，所以像向上移动。
故答案为：(1)变大；(2)B；(3)缩小；能；(4)靠近；向上。
(1)凸透镜成实像时，物距变小，像距变大，像变大；
(2)根据凸透镜成像的规律、物距和像距的大小列出不等式，求出焦距的大小；
(3)凸透镜成实像时，物距大于像距，成倒立缩小的实像，应用于照相机；物距小于像距时，成倒立放大的实像，应用于投影仪；
(4)继续注水，要使像清晰，可将光屏靠近透镜，说明此时焦距变小；根据光线过光心不改变方向分析。
本题主要考查了凸透镜成像的规律，首先要熟记规律的内容，特别是成像特点、物距、像距、焦距之间的关系。
25.【答案】通电导体在磁场中受到力的作用 增强 BS2.531
【解析】解：(1)电动机的工作原理是：通电导体在磁场中受到力的作用。
(2)照射到光敏电阻上的光照强度增强，光敏电阻的阻值减小，控制电路的总电阻减小，根据欧姆定律，电路中的电流变大，则电磁铁的磁性增强，衔铁将与B触头接触，
根据安培定则，电磁铁上端为S极，此时工作电路正常工作，电流是：I=PU=30W12V=2.5A；
(3)此时电路中的电流为：I=U0R0=3V12Ω=0.25A；
根据串联电路的特点，此时光敏电阻的阻值为：R光敏=U-U0I=4.5V-3V0.25A=6Ω；
根据图乙可知：此时的光照强度为3cd。
(4)在充满电后。该机器人工作的时间为：t=WUI=12V×2.5A⋅h12V×2.5A=1h。
故答案为：(1)通电导体在磁场中受到力的作用；(2)2.5；(3)3；(4)1。
(1)电动机是利用通电导体在磁场中受到力的作用的原理来工作的。
(2)根据欧姆定律和光敏电阻的特点分析控制电路中的电流变化；根据电磁铁的磁性变化和电磁继电器的原理分析电路的连接；根据安培定则判断电磁铁的磁极；根据P=UI计算电路中的电流。
(3)根据欧姆定律计算出光敏电阻的阻值，对照图乙确定光照强度。
(4)根据W=UIt计算充满电后，该机器人能正常工作的时间。
本题主要考查了电动机的原理、安培定则和欧姆定律的应用，属于中档题目。
26.【答案】减小 增大 不变 2373.318×1010
【解析】解：(1)飞船进入预定轨道之后，从近地点向远地点运动时，质量不变，高度变大，重力势能中的，速度变小，动能减小；由于不存在空气阻力，飞船的机械能是守恒的，保持不变；
(2)火箭上升的高度为：h=vt=7.9m/s×30s=237km=2.37×105m；
火箭克服飞船的重力做功：W=Gh=mgh=14000kg×10N/kg×2.37×105m=3.318×1010J。
故答案为：(1)减小；增大；不变；(2)237；3.318×1010。
(1)动能的大小与质量、速度有关，重力势能的大小与质量、高度有关，弹性势能的大小与物体弹性形变的程度有关，机械能为动能、势能的和；
(2)知道速度和时间，根据s=vt求出火箭飞行的高度；根据W=Gh求出功的大小。
本题考查了动能、重力势能和机械能的大小变化以及路程和功的计算，属于综合题。
相关试卷
广东省顺德区大良镇2023-2024学年八上物理期末达标检测模拟试题含答案： 这是一份广东省顺德区大良镇2023-2024学年八上物理期末达标检测模拟试题含答案，共10页。试卷主要包含了考生必须保证答题卡的整洁，下列说法中正确的是，下列现象不属于机械运动的是等内容，欢迎下载使用。
2023年广东省佛山市顺德区中考物理三模试卷（含解析）： 这是一份2023年广东省佛山市顺德区中考物理三模试卷（含解析），共29页。试卷主要包含了 如图1是电磁波家族等内容，欢迎下载使用。
2023年广东省佛山市顺德区中考二模物理试题(含答案)： 这是一份2023年广东省佛山市顺德区中考二模物理试题(含答案)，共12页。试卷主要包含了单选题，填空题，作图题，实验题，计算题，综合题等内容，欢迎下载使用。
