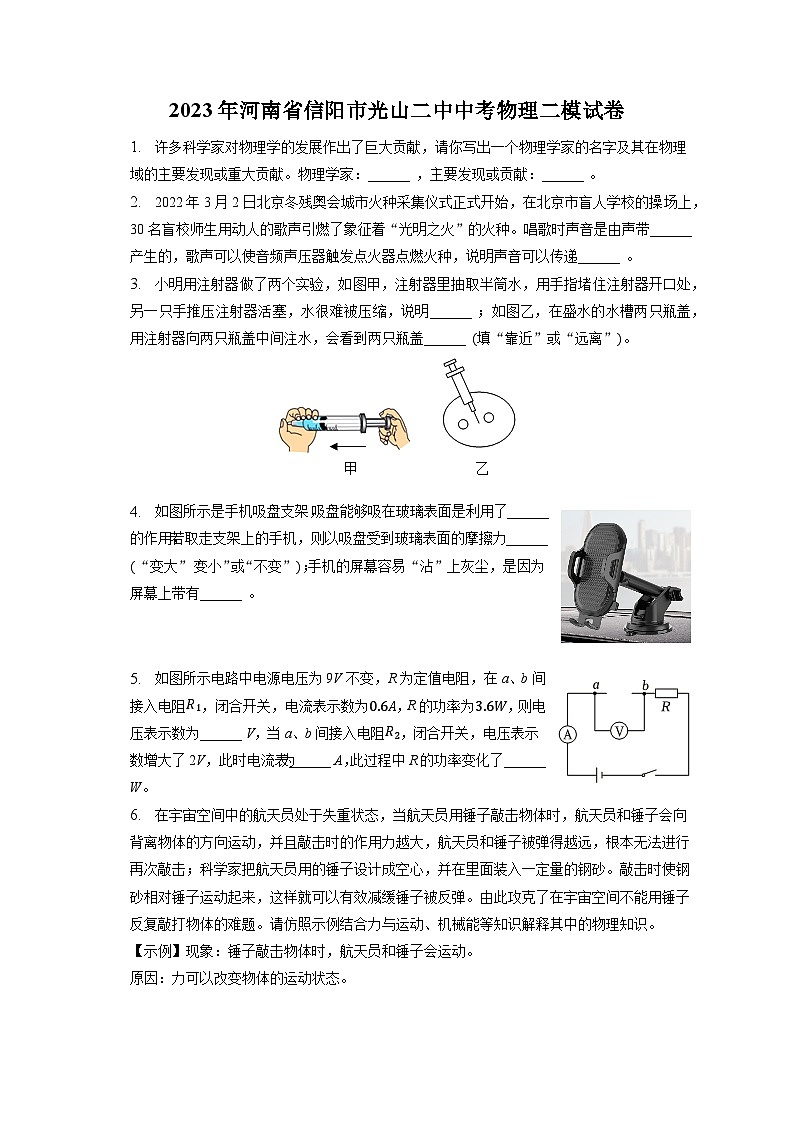

2023年河南省信阳市光山二中中考物理二模试卷
1. 许多科学家对物理学的发展作出了巨大贡献，请你写出一个物理学家的名字及其在物理域的主要发现或重大贡献。物理学家：______ ，主要发现或贡献：______ 。
2. 2022年3月2日北京冬残奥会城市火种采集仪式正式开始，在北京市盲人学校的操场上，30名盲校师生用动人的歌声引燃了象征着“光明之火”的火种。唱歌时声音是由声带______ 产生的，歌声可以使音频声压器触发点火器点燃火种，说明声音可以传递______ 。
3. 小明用注射器做了两个实验，如图甲，注射器里抽取半筒水，用手指堵住注射器开口处，另一只手推压注射器活塞，水很难被压缩，说明______ ；如图乙，在盛水的水槽两只瓶盖，用注射器向两只瓶盖中间注水，会看到两只瓶盖______ (填“靠近”或“远离”)。

4. 如图所示是手机吸盘支架，吸盘能够吸在玻璃表面是利用了______ 的作用，若取走支架上的手机，则以吸盘受到玻璃表面的摩擦力______ (“变大”“变小”或“不变”)；手机的屏幕容易“沾”上灰尘，是因为屏幕上带有______ 。


5. 如图所示电路中电源电压为9V不变，R为定值电阻，在a、b间接入电阻R1，闭合开关，电流表示数为0.6A，R的功率为3.6W，则电压表示数为______ V，当a、b间接入电阻R2，闭合开关，电压表示数增大了2V，此时电流表为______ A，此过程中R的功率变化了______ W。
6. 在宇宙空间中的航天员处于失重状态，当航天员用锤子敲击物体时，航天员和锤子会向背离物体的方向运动，并且敲击时的作用力越大，航天员和锤子被弹得越远，根本无法进行再次敲击；科学家把航天员用的锤子设计成空心，并在里面装入一定量的钢砂。敲击时使钢砂相对锤子运动起来，这样就可以有效减缓锤子被反弹。由此攻克了在宇宙空间不能用锤子反复敲打物体的难题。请仿照示例结合力与运动、机械能等知识解释其中的物理知识。
【示例】现象：锤子敲击物体时，航天员和锤子会运动。
原因：力可以改变物体的运动状态。
现象：______ 。
原因：______ 。

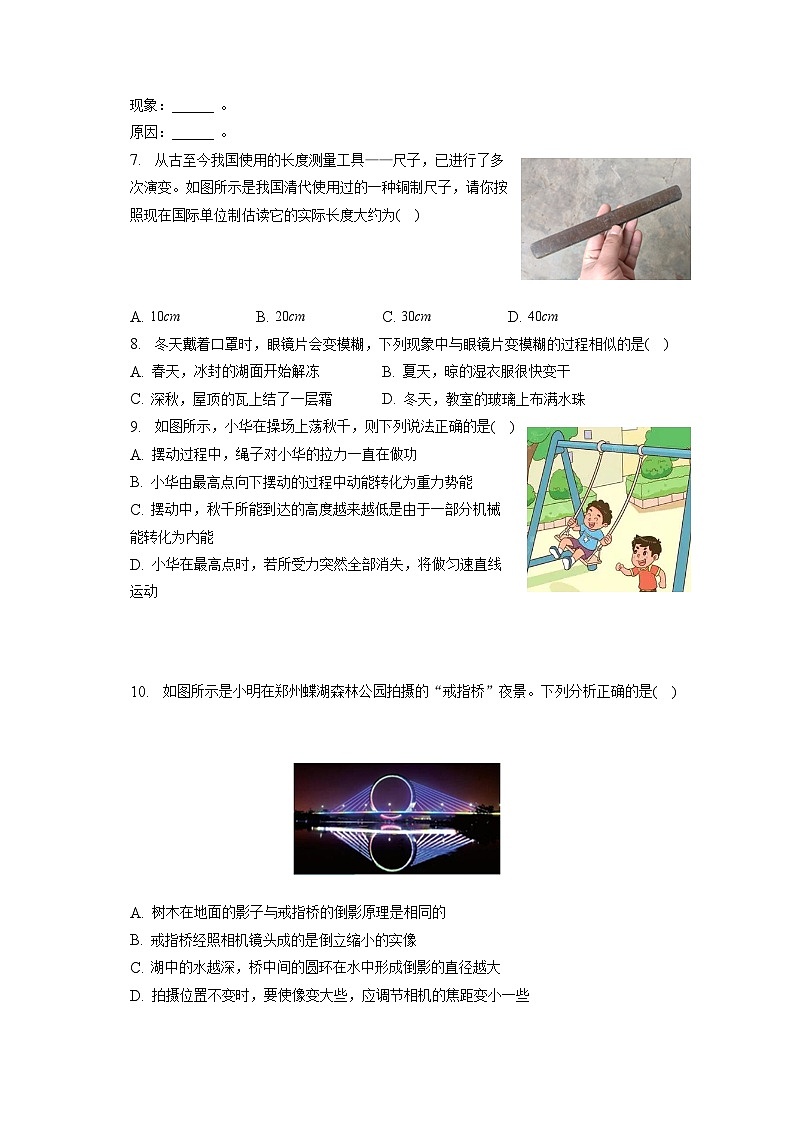

7. 从古至今我国使用的长度测量工具——尺子，已进行了多次演变。如图所示是我国清代使用过的一种铜制尺子，请你按照现在国际单位制估读它的实际长度大约为(    )


A. 10cm B. 20cm C. 30cm D. 40cm
8. 冬天戴着口罩时，眼镜片会变模糊，下列现象中与眼镜片变模糊的过程相似的是(    )
A. 春天，冰封的湖面开始解冻 B. 夏天，晾的湿衣服很快变干
C. 深秋，屋顶的瓦上结了一层霜 D. 冬天，教室的玻璃上布满水珠
9. 如图所示，小华在操场上荡秋千，则下列说法正确的是(    )
A. 摆动过程中，绳子对小华的拉力一直在做功
B. 小华由最高点向下摆动的过程中动能转化为重力势能
C. 摆动中，秋千所能到达的高度越来越低是由于一部分机械能转化为内能
D. 小华在最高点时，若所受力突然全部消失，将做匀速直线运动



10. 如图所示是小明在郑州蝶湖森林公园拍摄的“戒指桥”夜景。下列分析正确的是(    )



A. 树木在地面的影子与戒指桥的倒影原理是相同的
B. 戒指桥经照相机镜头成的是倒立缩小的实像
C. 湖中的水越深，桥中间的圆环在水中形成倒影的直径越大
D. 拍摄位置不变时，要使像变大些，应调节相机的焦距变小一些

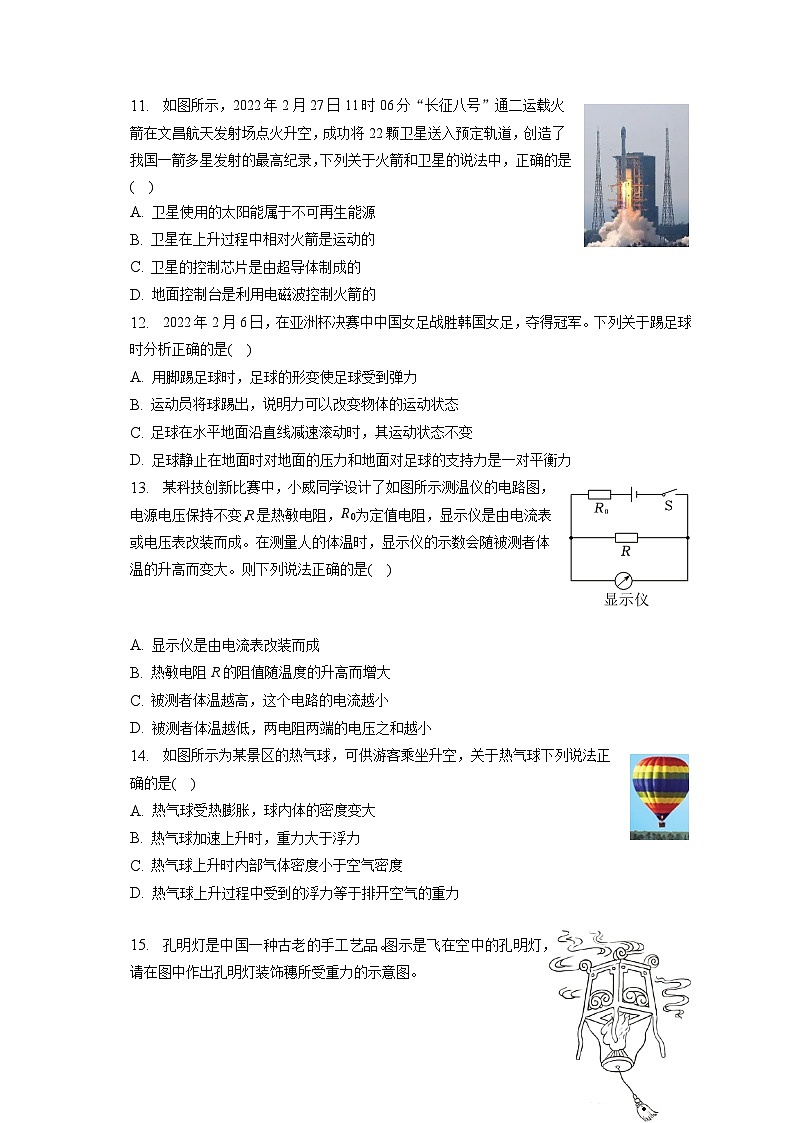

11. 如图所示，2022年2月27日11时06分“长征八号”通二运载火箭在文昌航天发射场点火升空，成功将22颗卫星送入预定轨道，创造了我国一箭多星发射的最高纪录，下列关于火箭和卫星的说法中，正确的是(    )
A. 卫星使用的太阳能属于不可再生能源
B. 卫星在上升过程中相对火箭是运动的
C. 卫星的控制芯片是由超导体制成的
D. 地面控制台是利用电磁波控制火箭的
12. 2022年2月6日，在亚洲杯决赛中中国女足战胜韩国女足，夺得冠军。下列关于踢足球时分析正确的是(    )
A. 用脚踢足球时，足球的形变使足球受到弹力
B. 运动员将球踢出，说明力可以改变物体的运动状态
C. 足球在水平地面沿直线减速滚动时，其运动状态不变
D. 足球静止在地面时对地面的压力和地面对足球的支持力是一对平衡力
13. 某科技创新比赛中，小威同学设计了如图所示测温仪的电路图，电源电压保持不变，R是热敏电阻，R0为定值电阻，显示仪是由电流表或电压表改装而成。在测量人的体温时，显示仪的示数会随被测者体温的升高而变大。则下列说法正确的是(    )


A. 显示仪是由电流表改装而成
B. 热敏电阻R的阻值随温度的升高而增大
C. 被测者体温越高，这个电路的电流越小
D. 被测者体温越低，两电阻两端的电压之和越小
14. 如图所示为某景区的热气球，可供游客乘坐升空，关于热气球下列说法正确的是(    )
A. 热气球受热膨胀，球内体的密度变大
B. 热气球加速上升时，重力大于浮力
C. 热气球上升时内部气体密度小于空气密度
D. 热气球上升过程中受到的浮力等于排开空气的重力

15. 孔明灯是中国一种古老的手工艺品。图示是飞在空中的孔明灯，请在图中作出孔明灯装饰穗所受重力的示意图。


16. 如图甲所示，人站清在澈的水中，在岸上的人看他们的腿很短，如图乙中A点为人站在水中时脚的位置，请作出光线AO的折射光线以及人从岸上看到A的像A'。

17. 实验小组的同学们用一块安装在有机玻璃上的螺线管，小磁针、铁屑、电源、导线、开关等器材来探究通电螺线管周围的磁场分布，实验装置如图。
(1)先将电源、开关、螺线管用导线依次连接起来，将多个小磁针放到螺线管周围，如图甲所示。闭合开关，螺线管周围的小磁针发生了明显偏转，如图乙所示，该现象说明：______ ，小明同学发现放在A、B两处的小磁针在开关闭合后不发生偏转，则小磁针不偏转的
原因是：______ ；
(2)小云同学发现小磁针体积较大，放在螺线管周围的数量有限，不能细致地探究通电螺线管周围的磁场分布，于是建议小明改为在螺线管周围撒上铁屑来观察，当小明在玻璃板上均匀撒上铁屑并接通电路后，并没有发现铁屑出现有规律的分布，这时应进行的操作是______ ；
(3)实验完成后，老师提问：通电螺线管两端的磁性与电流方向是否有关，请你帮他们设计可行的方案进行验证：______ 。

18. 在探究“杠杆的平衡条件”实验中：

(1)将杠杆的中点置于支架上，当杠杆停在如图甲所示的位置静止时，处于______ (填“平衡”或“非平衡”)状态，老师告诉小华实验前要调节平衡螺母使杠杆在水平位置平衡，这样做的目的是：______ 。
(2)调节好后，按照如图乙所示的方式悬挂了钩码，杠杆平衡，根据实验现象分析数据。可以得出的结论是：______ (用文字或符号表述均可)。通过上面数据得出结论有不妥之处，原因是：______ 。
(3)某同学提出，若支点不在杠杆的中点，杠杆的平衡条件是否仍然成立？于是该小组同学利用图丙所示的装置进行探究，在杠杆A点处挂上2个钩码(每个钩码重0.5N)，以弹簧测力计的拉力为动力F1，钩码处绳子拉力为阻力F2，杠杆在水平位置平衡时F1L1______ (填“大于”“等于”或“小于”)F2L2。其原因是______ 。
19. 一只小灯泡的额定电压为2.5V，正常发光时的电流约为0.3A，实验小组想测量这个小灯泡的额定功率，实验室中有如下器材：电压表、电流表、开关、两节新干电池、滑动变阻器各一个、导线若干。

(1)如图甲是小组同学连接的部分电路。请你用笔画线代替导线将电路连接完整(要求：滑片向右移动时，小灯泡变暗)。
(2)连接好电路，闭合开关，进行了几次测量，测量数据如下表所示，当小灯泡正常发光时，电流表示数如图乙所示，则小灯泡的额定功率为______ W。
电压U/V
0.5
1.5
2.0
2.5
2.8
电流I/A
0.1
0.22
0.25

0.28
电功率P/W





平均电功率/W

(3)老师指出小组同学设计记录实验的表格有误，请你说出表格不合理之处是：______ 。
(4)实验过程中小组同学看到小灯泡的亮度不断发生变化，请你根据此现象提出一个可探究的问题______ ？
(5)请你根据表中数据，在图丙中用描点法画出小灯泡的I-U图像，观察小灯泡的I-U图像还可以得出的信息是______ (写出一条即可)。
(6)另一小组同学相互讨论后设计了如图丁所示的电路，也测出了该小灯泡的电功率(小灯泡的额定电压为U额)，已知滑动变阻器R2的最大阻值为R。请将以下实验步骤补充完整。
①______ 。
②保持R1的滑片位置不变，将R2的滑片移动到最右端，读出并记录电压表的示数为U；
③小灯泡额定功率的表达式P额=______ (用R、U额和U表示)。
20. 在河南郑州黄河国家博物馆建设中，需要利用电动机把质量为1t的材料沿与水平地面成30∘夹角的斜坡以1m/s的速度匀速从底部拉上坡顶。如图所示，已知斜坡高度为7.5m，电动机的输出功率为12.5kW。(g取10N/kg)
(1)使用斜面______ (填“能”或“不能”)省功。
(2)把材料从斜面底拉到斜面顶所用的时间是多少？
(3)把材料拉上斜面顶的过程中斜面的机械效率是多少？
(4)请你通过计算说明，使用该斜面达到了省力目的吗？原因是什么？
21. 中医是中国文化的瑰宝。如图所示是一种智能电热中药壶，部分参数如下表所示。
(1)用中药壶煎药时能闻见药液的气味，说明______ ；中药壶与家庭电路中的灯泡是______ (填“串”或“并”)联。
(2)小明某次为爷爷煎药时，壶内装有1kg、20℃的药液，通电10min后温度为80℃，则药液吸收的热量为多？这些热量与完全燃烧多少kg焦炭放出的热量相当？[c=4×103J/(kg⋅℃),q=3×107J/kg]
(3)用电高峰时家庭电路的实际电压低于220V，于是某兴趣小组关掉家里所有电器，只将电热中药壶接入电路工作，发现12min内电能表的示数由20225变为20226，求此时家庭电路的实际电压。
额定电压
220V
额定功率
605W
频率
50Hz

答案和解析

1.【答案】欧姆  欧姆定律
【解析】解：物理学家：欧姆；主要发现或贡献：通过实验得出欧姆定律。
故答案为：欧姆；欧姆定律。
根据对科学家及其重要贡献的掌握进行解答。
本题是一道开放题，物理学家很多，如：欧姆通过实验得出欧姆定律；焦耳通过实验得出焦耳定律；牛顿发现了万有引力定律；奥斯特发现了电流的磁效应；卢瑟福发现了原子核式结构…，可以任选一个作为本题的答案。

2.【答案】振动  能量
【解析】解：唱歌时声音是由声带振动产生的，歌声可以使音频声压器触发点火器点燃火种，说明声音可以传递能量。
故答案为：振动；能量。
(1)声音是由发声体的振动产生的。
(2)声音可以传递能量。
本题主要考查了声音产生的条件；关键是知道声音是由物体的振动产生的；声音可以传递能量。

3.【答案】分子间存在斥力  靠近
【解析】解：注射器里抽取半筒水，用手指堵住注射器开口处，另一只手推压注射器活塞，水很难被压缩，说明分子间存在斥力；
用注射器向漂在水面上的两个瓶盖中间注水，中间流速大，压强小，两瓶盖会互相靠近。
故答案为：分子间存在斥力；靠近。
分子间存在相互作用的引力和斥力；
流体中流速大的位置压强小。
本题考查分子间作用力和流体压强与流速的关系，属于综合题。

4.【答案】大气压  变小  静电
【解析】解：吸盘内气压低于吸盘外大气压，吸盘在大气压力作用下被压在玻璃上；
静止时处于平衡状态，即受力平衡，在竖直方向上摩擦力和重力平衡，若取走支架上的手机，重力减小，摩擦力就变小；
电视屏幕上容易“沾”上灰尘，是因为屏幕上带有静电，带电体具有吸附轻小物体的性质；
故答案为：大气压；变小；静电。
(1)吸盘在大气压力作用下被压在玻璃上；
(2)物体静止时，处于平衡状态，受平衡力，先找出哪两个力是平衡力，然后根据平衡力的特点解题；
(3)带电体具有吸附轻小物体的性质。
本题考查大气压的作用、静摩擦力的影响因素、带电体的性质。

5.【答案】30.42
【解析】解：在a，b间接入电阻R1，闭合开关，R1和R串联，电流表测量电路电流，电压表测量R1的电压，
电流表示数为0.6A，R的功率为3.6W，根据P=UI可知R两端的电压UR=PI=3.6W0.6A=6V，
在串联电路中，总电压等于各部分用电器两端电压之和，电源电压9V，
则R1两端的电压为U1=U-UR=9V-6V=3V，即电压表示数为3V；
根据欧姆定律可知，R阻值R=UI=6V0.6A=10Ω；
当a、b间接入电阻R2，闭合开关，电压表示数增大了2V，R2两端电压为5V，
R两端电压为UR'=U-U2=9V-5V=4V，
根据欧姆定律可知电流表示数I'=UR'I=4V10Ω=0.4A，
在串联电路中，各处电流都相等，此时电流表示数为0.4A；
R的电功率P'=U'I'=4V×0.4A=1.6W，
R的功率变化量ΔP=P-P'=3.6W-1.6W=2W。
故答案为：3；0.4；2。
在a，b间接入电阻R1，闭合开关，R1和R串联，电流表测量电路电流，电压表测量R1的电压；电流表示数为0.6A，R的功率为3.6W，根据P=UI求得R两端的电压，根据串联电路的电压规律可知R1两端的电压，即电压表的示数；根据欧姆定律可知定值电阻的阻值；
电压表示数增大了2V，据此得出R2两端的电压，根据欧姆定律可知电流表示数，根据P=UI得出R此时的电功率P'，进而得出R的功率变化量。
本题考查串联电路的特点、欧姆定律的应用和电功率的计算，综合性强，难度适中。

6.【答案】当航天员用锤子敲击物体时，航天员和锤子会向背离物体的方向运动  物体间力的作用是相互的
【解析】解：现象：当航天员用锤子敲击物体时，航天员和锤子会向背离物体的方向运动；
原因：物体间力的作用是相互的。
故答案为：当航天员用锤子敲击物体时，航天员和锤子会向背离物体的方向运动；原因：物体间力的作用是相互的。
力是物体对物体的作用，物体间力的作用是相互的，锤子击打钉子时，锤子对钉的作用力与钉对锤子的作用力是一对相互作用力，其大小相等；
本题是开放性题目，考查了学生阅读材料的能力、用所学的物理知识发现问题、解决问题的能力。

7.【答案】C
【解析】解：手掌的宽度约为10cm，铜制尺子的长度约为手掌宽度的3倍，所以铜制尺子的长度约为30cm。
故选：C。
先估出手掌的宽度，再比较铜制尺子的长度与手掌宽度，估算出铜制尺子的长度。
此题考查长度的估测，在不了解物体长度时可以用熟知的物体长度做对比，结合对物理单位的认识来解决问题。

8.【答案】D
【解析】解：冬天戴着口罩时，呼出气体中的水蒸气遇到冷的镜片液化成小水滴吸附在镜片上，造成模糊。
A、春天，冰封的湖面开始解冻，是熔化现象，故A不符合题意；
B、夏天，晾的湿衣服很快变干，是汽化现象，故B不符合题意；
C、深秋，屋顶的瓦上结了一层霜，是凝华现象，故C不符合题意；
D、冬天，教室的玻璃上布满水珠，是液化现象，故D符合题意。
故选：D。
物质从固态变成液态的过程叫做熔化，物质从液态变成固态的过程叫凝固；物质从气态变成液态的过程叫做液化，物质从液态变成气态的过程叫做汽化；物质从固态变成气态的过程叫升华；物质从气态变成固态的过程叫做凝华。
分析生活中的热现象属于哪种物态变化，关键要看清物态变化前后，物质各处于什么状态；另外对六种物态变化的吸热和放热情况也要有清晰的认识。

9.【答案】C
【解析】解：A、摆动过程中，小华没有在拉力的方向上通过距离，所以绳子对小华的拉力不做功，故A错误；
B、小华由最高点向下摆动的过程中，质量不变，高度降低，重力势能减小，同时速度增大，动能增大，所以是重力势能转化为动能，故B错误；
C、摆动中，秋千所能到达的高度越来越低，说明机械能减少，因为在秋千摆动的过程中，需要克服摩擦阻力做功，有一部分机械能转化成了内能，故C正确；
D、小华在最高点时速度为零，若所受力突然全部消失，将保持静止状态，故D错误。
故选：C。
(1)做功的两个必要因素：一是作用在物体上的力，二是物体在力的方向上通过的距离；二者缺一不可；
(2)动能大小的影响因素：质量和速度，质量越大，速度越大，动能越大；重力势能的影响因素是质量和高度，物体的质量越大，所处的高度越高，物体的重力势能就越大；
(3)摆动过程中克服摩擦做功，使部分机械能转化为内能；
(4)一切物体在没有受到力的作用时，总保持静止状态或匀速直线运动状态。
本题以荡秋千为载体考查相关的物理知识，注重了物理和生活的联系，考查了学生学以致用的能力。

10.【答案】B
【解析】解：
A、树木在地面的影子是由光的直线传播形成的；戒指桥的倒影属于平面镜成像，是由光的反射形成的，所以这两者的原理是不相同的，故A错误；
B、戒指桥在照相机镜头的二倍焦距之外，成的是倒立、缩小的实像，故B正确；
C、桥中间的圆环在水中的倒影的大小与圆环大小相等，与水的深度无关，故C错误；
D、拍摄位置不变时，物距不变，要使像变大些，应增大像距，所以相机的焦距变大一些，故D错误。
故选：B。
(1)光在同种均匀介质中沿直线传播；平面镜成像是由光的反射形成的；
(2)照相机成倒立、缩小的实像；
(3)平面镜成像时，像与物体大小相等；
(4)凸透镜成实像时，物近像远像变大。
本题考查了光的直线传播、光的反射现象、凸透镜成像规律的应用等，属于基础题。

11.【答案】D
【解析】解：
A、卫星使用的太阳能属于可再生能源，故A错误；
B、火箭升空时，搭载的卫星和火箭之间的相对位置没有变化，因此以火箭为参照物，搭载的卫星是静止的，故B错误；
C、卫星的控制芯片是由半导体材料制成的，故C错误；
D、地面控制台是利用电磁波控制火箭的，故D正确。
故选：D。
(1)太阳能是取之不尽、用之不竭的，属于可再生能源；
(2)判断一个物体是运动的还是静止的，看物体相对参照物而言，两物体间的相对位置、距离、方向有无变化，若有变化，则物体是运动的，反之，物体是静止的；
(3)根据导电性的不同，材料可分为导体，半导体，绝缘体三大类，导电性能介于导体与绝缘体之间的叫半导体。半导体材料有许多独特的功能，根据半导体材料的特殊性质制成了特殊的元件。
(4)电磁波能传递信息。
本题考查了物体运动和静止的判断、能源的分类、半导体以及电磁波的相关知识，有一定综合性性，但难度不大。

12.【答案】B
【解析】解：A.用脚踢足球时，足球受到的力是由于脚发生形变产生的，故A错误；
B.运动员将球踢出，足球的运动状态发生改变，说明力可以改变物体的运动状态，故B正确；
C.足球在水平地面沿直线减速滚动时，速度越来越慢，其运动状态发生改变，故C错误；
D.足球静止在地面时对地面的压力和地面对足球的支持力作用在不同的物体上，不是一对平衡力，故D错误。
故选：B。
(1)踢球时，球受到的力是脚发生形变产生的；
(2)力可以改变物体的形状、力可以改变物体的运动状态；
(3)物体速度变化、运动方向变化都属于运动状态变化；
(4)二力平衡的条件是：大小相等、方向相反、作用在同一直线上、作用在同一物体上。
本题以足球运动为背景，考查了多个力学知识点的应用，属基础题，难度不大。

13.【答案】BC
【解析】解：由图乙可知，闭合开关，热敏电阻和定值电阻串联，显示仪并联在热敏电阻两端。
A、由电路图可知，显示仪与热敏电阻R并联，所以显示仪是由电压表改装成的，故A错误；
BC、在测量人的体温时显示仪的示数会随被测者体温的升高而变大，由串联电路的分压原理可知，热敏电阻R的阻值变大，则热敏电阻R的阻值随者温度的升高而增大；被测温者体温越高，热敏电阻R的阻值变大，电路的总电阻越大，由I=UR可知，电路的电流越小，故BC正确；
D、两电阻两端的电压之和等于电源电压；由于电源电压不变，则被测者体温越低时两电阻两端的电压之和不变，故D错误。
故选：BC。
(1)根据电流表和电压表的正确使用判断显示仪的类型，即电流表与被测电路元件串联、电压表与被测电路元件并联；
(2)由题意可知，显示仪的示数会随被测者体温的升高而变大，根据串联电路的分压原理可知R的阻值变化，从而得出热敏电阻的阻值与温度的关系；
(3)被测温者体温越高，热敏电阻R的阻值变大，电路的总电阻越大，根据欧姆定律可知电路的电流变化
(4)由图乙可知，闭合开关，热敏电阻和定值电阻串联，两电阻两端的电压之和等于电源电压；据此判断被测者体温越低时两电阻两端的电压之和的变化。
本题考查了电路的动态分析，涉及到电表的正确使用和串联电路的特点、欧姆定律的应用，利用好“在测量人的体温时显示仪的示数会随被测者体温的升高而变大”是关键。

14.【答案】CD
【解析】解：AC、一只气球受热膨胀后，球内气体的质量不变，体积变大，由ρ=mV可知，密度变小，小于外面空气的密度，故A错误，C正确；
B、热气球加速上升时，所受浮力大于重力，故B错误；
D、由阿基米德原理知，热气球上升过程中受到的浮力等于它排开空气的重力，故D正确。
故选：CD。
(1)对于气体，在质量一定时，体积越大，密度越小；在体积一定时，质量越大，密度越大；
(2)物体受到的浮力大于重力时，物体会上浮；
(4)根据F浮=G排分析判断受到的浮力与排开空气的重力的关系。
本题考查物体的浮沉条件和阿基米德原理的应用，注重了物理与实际的联系，难度不大。

15.【答案】解：重力的方向是竖直向下的，从孔明灯装饰穗的重心画一条带箭头的竖直向下的有向线段，用G表示，如图所示：

【解析】根据重力的方向是竖直向下的，从物体的重心做竖直向下的力，并标上字母G。
本题考查了重力的示意图的作法。不管物体怎样运动，重力的方向总是竖直向下的。

16.【答案】解：(1)先过折射点垂直界面作出法线，再在空气中法线的另一侧画出折射光线，注意入射角小于折射角，将两条折射光线反向延长，其交点即为人所看到的A点的像的位置A'，如图所示：

【解析】光由水斜射进入空气时，折射光线远离法线偏折，折射角大于入射角，先作法线，后作出折射光线。
在作光的折射光路图时要注意：不管光从哪种介质斜射向哪种介质，在光疏质(密度比较小的物质)里面的角(入射角或折射角)较大；在光密质(密度比较大的物质)里面的角(入射角或折射角)较小，即“疏大密小”。角度越小，光线越靠近法线。

17.【答案】通电螺线管周围存在磁场  此处的磁场方向与地磁场的磁场方向一致  轻敲玻璃板  对调电源正、负极，改变通电螺线管线圈中的电流方向，如果观察到小磁针的N极指向与原来相反，则能证明通电螺线管的极性与电流方向有关
【解析】解：(1)先将电源、开关、螺线管用导线依次连接起来，将多个小磁针放到螺线管周围，如图甲所示。闭合开关，螺线管周围的小磁针发生了明显偏转，如图乙所示，该现象说明：通电螺线管周围存在磁场；小明同学发现放在A、B两处的小磁针在开关闭合后不发生偏转，则小磁针不偏转的原因可能是此处的磁场方向与地磁场的磁场方向一致；
(2)当在玻璃板上均匀地撒上铁屑并接通电路后，并没有发现铁屑出现有规律的分布，是因为小铁屑与玻璃板之间存在摩擦力，这时应轻敲玻璃板，使接触面分离减小摩擦，从而使小铁屑能灵活运动；
(3)探究通电螺线管的极性与电流方向的关系，应该改变通电螺线管线圈中的电流方向，如果观察到小磁针的N极指向与原来相反，则能证明通电螺线管的极性与电流方向有关。
故答案为：(1)通电螺线管周围存在磁场；此处的磁场方向与地磁场的磁场方向一致；
(2)轻敲玻璃板；
(3)对调电源正、负极，改变通电螺线管线圈中的电流方向，如果观察到小磁针的N极指向与原来相反，则能证明通电螺线管的极性与电流方向有关。
(1)通电螺线管周围存在磁场；当某点的磁场方向与地磁场的磁场方向一致时，小磁针的指向不会发生偏转；
(2)在利用小铁屑来进行实验时，要减小铁屑所受的摩擦力；
(3)通电螺线管周围磁场的方向与电流方向和线圈的绕向这两个因素有关，若只改变其中的一个，磁场方向发生改变；若两个因素同时改变，磁场方向不变。
此题考查了探究通电螺线管周围的磁场分布的实验，难度不大，属基础题目。

18.【答案】平衡  一是避免杠杆重力对杠杆平衡的影响；二是便于测量力臂的长度  F1L1=F2L2  实验次数太少，得出的实验结论具有偶然性和片面性  大于  杠杆自重对杠杆平衡有影响
【解析】解：(1)当杠杆静止时发现杠杆停在如图甲所示的位置，此时杠杆是平衡状态；
使杠杆在水平位置平衡的目的有两个：一是避免杠杆重力对杠杆平衡的影响；二是便于测量力臂的长度；
(2)由图乙，左侧，3G×2L=6GL，右侧，2G×3L=6GL，可得杠杆平衡条件为：F1L1=F2L2；
由实验数据可知，只测出了一组实验数据，实验次数太少，得出的实验结论具有偶然性和片面性，为得出普遍结论，应改变力和力臂，即钩码个数和悬挂位置进行多次实验；
(3)图丁中，设杠杆的重力为G，力臂为LG，当杠杆平衡时，根据杠杆的平衡条件：F1L1=F2L2+GLG，
由丁图可知LG≠0，所以杠杆自重对杠杆平衡有影响，此时F1L1>F2L2。
故答案为：(1)平衡；一是避免杠杆重力对杠杆平衡的影响，二是便于测量力臂的长度；(2)F1L1=F2L2；实验次数太少，得出的实验结论具有偶然性和片面性；(3)大于；杠杆自重对杠杆平衡有影响。
(1)杠杆的平衡状态为静止状态或匀速转动状态；
实验前先要调节杠杆两端的平衡螺母，使其在水平位置平衡，这是为使杠杆所受的重力通过支点，从而可以不考虑杠杆的重力对平衡的影响；调节好以后，仍要使杠杆在水平位置平衡，是为了便于测量力臂的长度；
(2)掌握杠杆的平衡条件：F1L1=F2L2，根据数据分析，得出力和力臂乘积之间的关系。探究杠杆平衡条件的实验应改变力和力臂进行多次实验得出的结论才具有普遍代表性，实验次数太少，得出的实验结论具有偶然性和片面性；
(3)若支点不在杠杆中心，此时杠杆的平衡会受杠杆自重的影响，根据杠杆平衡条件判断F1L1与F2L2大小。
本题考查了探究杠杆平衡条件的实验过程，包含对杠杆平衡条件的理解、实际操作、实验方法、数据分析等，考查较为全面，是我们应该掌握的重点实验。

19.【答案】0.65设计平均电功率一栏  灯泡亮度与实际电压有什么关系  灯丝电阻随温度升高而增加  将滑动变阻器R2的滑片移到最左端，移到R1的滑片，使电压表的示数为2.5VU额⋅U-U额R
【解析】解：(1)滑动变阻器接一个上接线柱和一个下接线柱，根据滑片向右移动时，小灯泡变暗确定滑动变阻器左下接线柱接入电路，由题意可知，小灯泡的额定电压为2.5V，故电压表应选0∼3V量程，见下图：

(2)当小灯泡正常发光时，电流表示数如图乙所示，电流表选用小量程，分度值为0.02A，电流为0.26A，
此时小灯泡的额定功率为：
P=UI=2.5V×0.26A=0.65W；
(3)小灯泡在额定电压下的电功率为额定功率，在不同电压下小灯泡的电功率不同，故不能将不同电压下的电功率取平均值，这个表格设计不合理的地方是设计求平均电功率一栏；
(4)当灯泡两端电压改变时，灯泡亮度改变，据此现象提出的可探究的科学问题为：灯泡亮度与实际电压有什么关系？
(5)根据表格数据描点连线，如图所示：

由像可知，灯丝的电阻随温度升高而增大。
(6)①将滑动变阻器R2的滑片移到最左端，移动R1的滑片，使电压表的示数为2.5V。
②保持R1的滑片位置不变，将R2的滑片移动到最右端，读出并记录电压表的示数为U，此时电压表测量的是灯泡和R2两端的总电压，R2两端电压为UR2=U-U额；
流经R2的电流，即灯泡正常发光时的电流I=U-U额R2，因滑动变阻器R2的最大阻值为R，所以I=U-U额R2=U-U额R。
③小灯泡额定功率的表达式P额=U额I=U额⋅U-U额R。
故答案为：(1)见解答图；(2)0.65；(3)设计平均电功率一栏；(4)灯泡亮度与实际电压有什么关系；(5)灯丝电阻随温度升高而增加；(6)将滑动变阻器R2的滑片移到最左端，移到R1的滑片，使电压表的示数为2.5V；U额⋅U-U额R。
(1)滑动变阻器接一个上接线柱和一个下接线柱，根据滑片向右移动时，小灯泡变暗确定滑动变阻器左下接线柱接入电路，由小灯泡的额定电压确定电压表选用0∼3V量程与灯并联；
(2)根据电流表选用小量程确定分度值读数，根据P=UI得出此时小灯泡的额定功率；
(3)小灯泡在额定电压下的电功率为额定功率，在不同电压下小灯泡的电功率不同；
(4)灯泡两端改变，灯泡亮度改变，故可研究灯泡两端电压与亮度的关系，据此分析。
(5)根据表格数据描点连线，灯丝的电阻随温度升高而增大，
(6)要测灯的额定功率，应先使灯正常发光，将滑动变阻器R2的滑片移到最左端，通过移动R1的滑片，使电压表的示数为灯泡的额定电压，保持R1的滑片位置不变，将R2的滑片移动到最右端，读出并记录电压表的示数为U，此时电压表测量的是灯泡和R2两端的总电压，由串联分压的特点可知R2两端电压，由串联电路的电流特点可知灯泡正常发光时的电流，根据P=UI写出灯的额定功率的表达式。
本题测量小灯泡的额定功率的实验，考查电路连接、电功率计算及设计实验方案的能力，是中考常见的题型。

20.【答案】不能
【解析】解：(1)使用任何机械都不能省功；斜面也不能省功；
(2)因为斜面与水平地面成30∘角，斜面高度为7.5m，故斜面的长度s=2h=2×7.5m=15m；
由速度计算公式为v=st，变形后得：t=sv=15m1m/s=15s；
(3)G=mg=1×103kg×10N/kg=1×104N；
所做有用功为：W有=Gh=1×104N×7.5m=7.5×104J；
由功率的公式P=Wt，变形后得，所做总功为：W总=Pt=1.25×104W×15s=1.875×105J；
斜面的机械效率为：η=W用W总×100%=7.5×104J1.875×105J×100%=40%；
(4)根据P=Wt=Fst=Fv知，拉力大小F=Pv=12.5×103W1m/s=1.25×104N>G=1×104N，说明没有省力，原因是物体与斜面之间有较大的摩擦力。
答：(1)不能；
(2)把材料从斜面底拉到斜面顶所用的时间是15s；
(3)把材料拉上斜面顶的过程中斜面的机械效率是40%；
(4)使用该斜面没有达到了省力目的，原因是物体与斜面之间有较大的摩擦力。
(1)使用任何机械都不能省功；
(2)根据斜面角度和斜面的高度h可求出斜面长度；速度计算公式为v=st，变形后可求时间t；
(3)再根据W=Gh求出有用功；
根据功率的公式P=Wt，变形后可求总功；然后根据机械效率的计算公式可求出斜面的效率。
(4)根据P=Wt=Fst=Fv计算拉力大小，与物体的重力比较，确定是否省力。
熟练运用速度公式，功、功率、机械效率的计算公式，是解答此题的关键。

21.【答案】分子在不停地做无规则运动  并
【解析】解：(1)用中药壶煎药时能闻见药液的气味，说明分子在不停地做无规则运动；中药壶与家庭电路中的灯泡是并联。
(2)药液吸收的热量为：Q吸=cm(t-t0)=4×103J/(kg⋅℃)×1kg×(80℃-20℃)=2.4×105J；
如果这些热量由焦炭提供，需要焦炭的质量为：m=Q放q=Q吸q=2.4×105J3×107J/kg=0.8×10-2kg。
(3)12min内电能表的示数由20225变为20226，此时消耗的电能为：W=2022.6kW⋅h-2022.5kW⋅h=0.1kW⋅h=3.6×105J；
此时电热中药壶的实际功率为：P实=Wt=3.6×105J12×60s=500W；
电热中药壶的电阻为：R=U额2P额=(220V)2605W=80Ω；
此时的实际电压为：U实=P实R=500W×80Ω=200V。
答：(1)分子在不停地做无规则运动；并；(2)药液吸收的热量为2.4×105J；相当于完全燃烧0.8×10-2kg的焦炭；(3)此时家庭电路的实际电压为200V。
(1)一切物体的分子都在不停地做无规则运动；家庭电路的各个用电器是并联的。
(2)根据热值和吸热公式进行计算。
(3)根据P=Wt进行计算。
本题主要考查了分子动理论、热量和电能、电功率的计算；属于中档题目。
