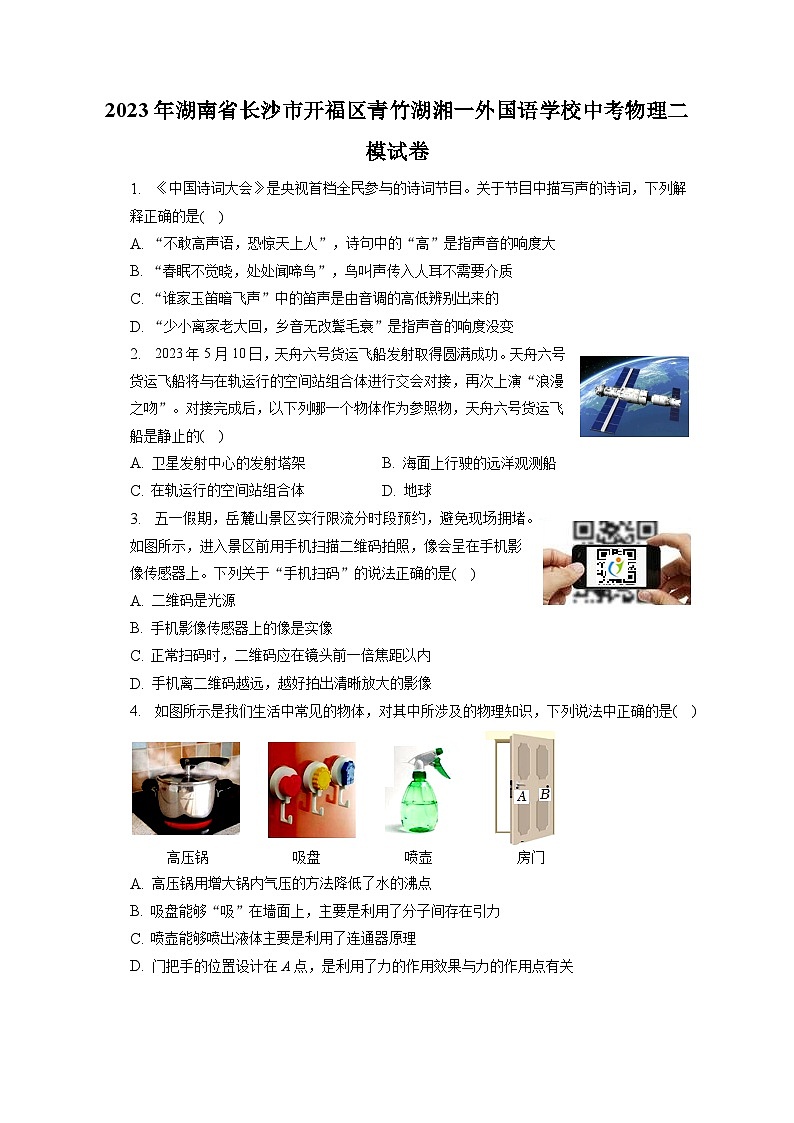

2023年湖南省长沙市开福区青竹湖湘一外国语学校中考物理二模试卷
1. 《中国诗词大会》是央视首档全民参与的诗词节目。关于节目中描写声的诗词，下列解释正确的是(    )
A. “不敢高声语，恐惊天上人”，诗句中的“高”是指声音的响度大
B. “春眠不觉晓，处处闻啼鸟”，鸟叫声传入人耳不需要介质
C. “谁家玉笛暗飞声”中的笛声是由音调的高低辨别出来的
D. “少小离家老大回，乡音无改鬓毛衰”是指声音的响度没变
2. 2023年5月10日，天舟六号货运飞船发射取得圆满成功。天舟六号货运飞船将与在轨运行的空间站组合体进行交会对接，再次上演“浪漫之吻”。对接完成后，以下列哪一个物体作为参照物，天舟六号货运飞船是静止的(    )
A. 卫星发射中心的发射塔架 B. 海面上行驶的远洋观测船
C. 在轨运行的空间站组合体 D. 地球
3. 五一假期，岳麓山景区实行限流分时段预约，避免现场拥堵。如图所示，进入景区前用手机扫描二维码拍照，像会呈在手机影像传感器上。下列关于“手机扫码”的说法正确的是(    )
A. 二维码是光源
B. 手机影像传感器上的像是实像
C. 正常扫码时，二维码应在镜头前一倍焦距以内
D. 手机离二维码越远，越好拍出清晰放大的影像
4. 如图所示是我们生活中常见的物体，对其中所涉及的物理知识，下列说法中正确的是(    )

A. 高压锅用增大锅内气压的方法降低了水的沸点
B. 吸盘能够“吸”在墙面上，主要是利用了分子间存在引力
C. 喷壶能够喷出液体主要是利用了连通器原理
D. 门把手的位置设计在A点，是利用了力的作用效果与力的作用点有关

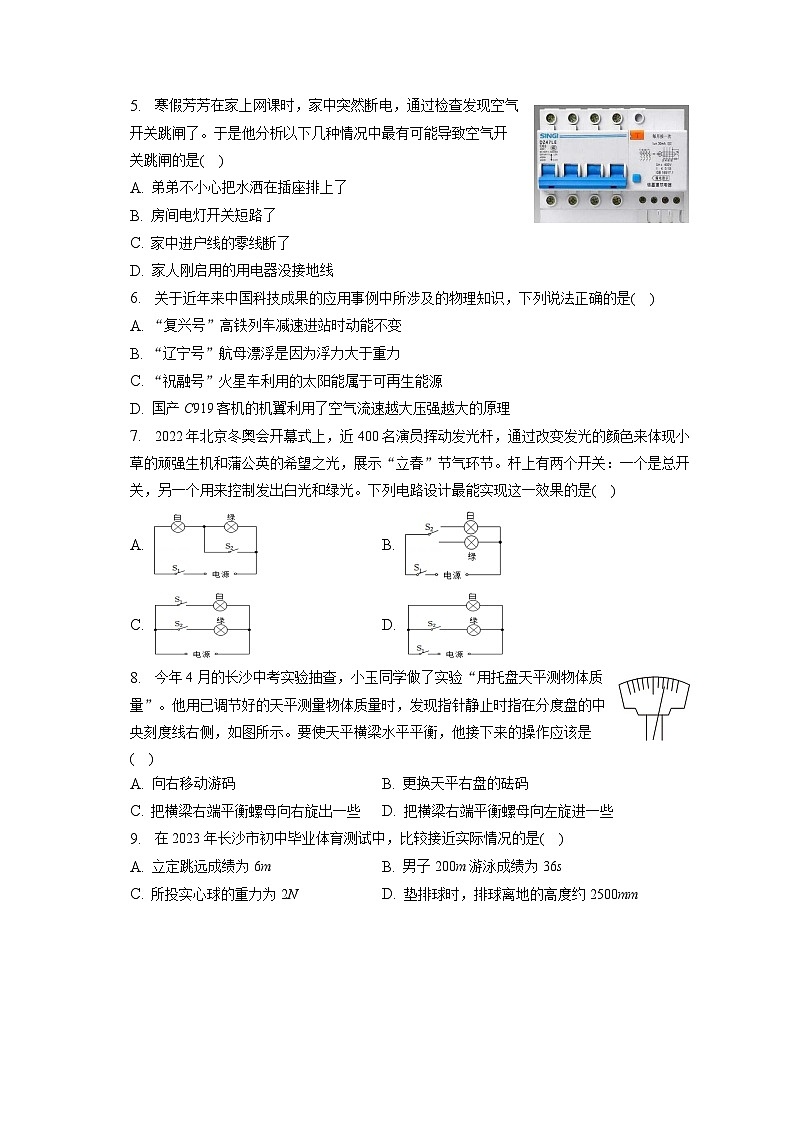

5. 寒假芳芳在家上网课时，家中突然断电，通过检查发现空气开关跳闸了。于是他分析以下几种情况中最有可能导致空气开关跳闸的是(    )
A. 弟弟不小心把水洒在插座排上了
B. 房间电灯开关短路了
C. 家中进户线的零线断了
D. 家人刚启用的用电器没接地线
6. 关于近年来中国科技成果的应用事例中所涉及的物理知识，下列说法正确的是(    )
A. “复兴号”高铁列车减速进站时动能不变
B. “辽宁号”航母漂浮是因为浮力大于重力
C. “祝融号”火星车利用的太阳能属于可再生能源
D. 国产C919客机的机翼利用了空气流速越大压强越大的原理
7. 2022年北京冬奥会开幕式上，近400名演员挥动发光杆，通过改变发光的颜色来体现小草的顽强生机和蒲公英的希望之光，展示“立春”节气环节。杆上有两个开关：一个是总开关，另一个用来控制发出白光和绿光。下列电路设计最能实现这一效果的是(    )
A. B.
C. D.
8. 今年4月的长沙中考实验抽查，小玉同学做了实验“用托盘天平测物体质量”。他用已调节好的天平测量物体质量时，发现指针静止时指在分度盘的中央刻度线右侧，如图所示。要使天平横梁水平平衡，他接下来的操作应该是(    )
A. 向右移动游码 B. 更换天平右盘的砝码
C. 把横梁右端平衡螺母向右旋出一些 D. 把横梁右端平衡螺母向左旋进一些
9. 在2023年长沙市初中毕业体育测试中，比较接近实际情况的是(    )
A. 立定跳远成绩为6m B. 男子200m游泳成绩为36s
C. 所投实心球的重力为2N D. 垫排球时，排球离地的高度约2500mm

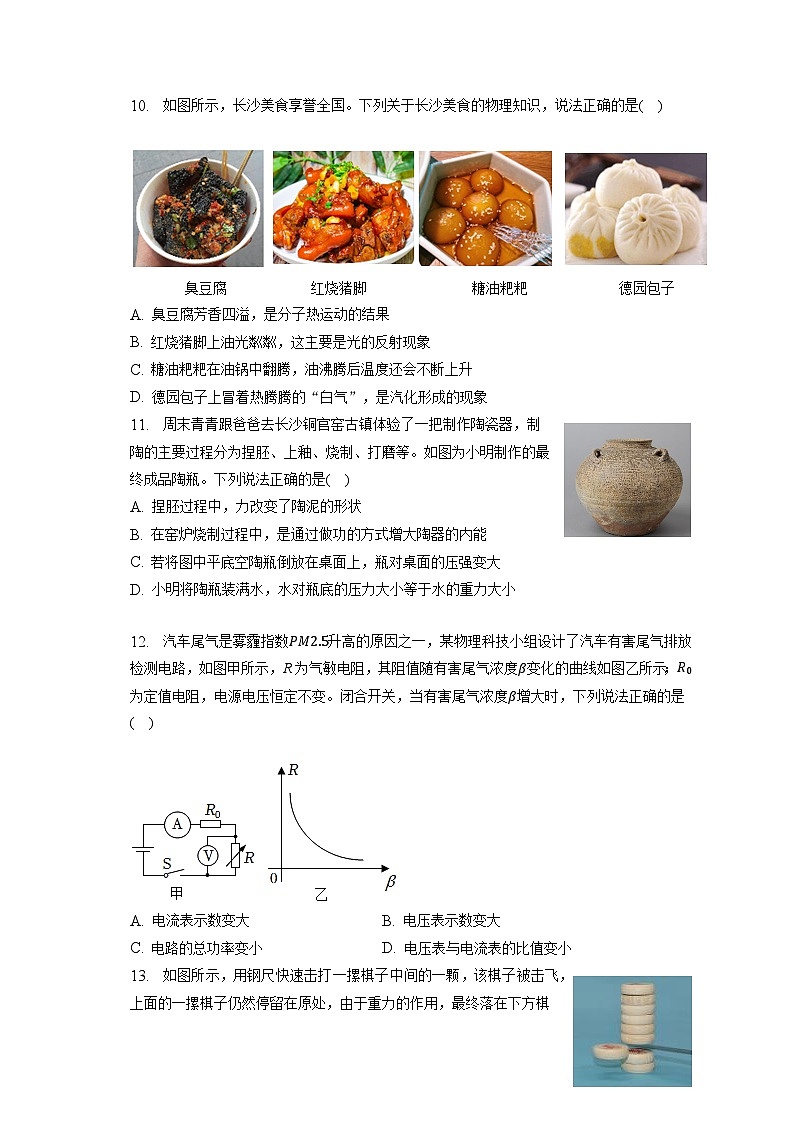

10. 如图所示，长沙美食享誉全国。下列关于长沙美食的物理知识，说法正确的是(    )


A. 臭豆腐芳香四溢，是分子热运动的结果
B. 红烧猪脚上油光粼粼，这主要是光的反射现象
C. 糖油粑粑在油锅中翻腾，油沸腾后温度还会不断上升
D. 德园包子上冒着热腾腾的“白气”，是汽化形成的现象
11. 周末青青跟爸爸去长沙铜官窑古镇体验了一把制作陶瓷器，制陶的主要过程分为捏胚、上釉、烧制、打磨等。如图为小明制作的最终成品陶瓶。下列说法正确的是(    )
A. 捏胚过程中，力改变了陶泥的形状
B. 在窑炉烧制过程中，是通过做功的方式增大陶器的内能
C. 若将图中平底空陶瓶倒放在桌面上，瓶对桌面的压强变大
D. 小明将陶瓶装满水，水对瓶底的压力大小等于水的重力大小

12. 汽车尾气是雾霾指数PM2.5升高的原因之一，某物理科技小组设计了汽车有害尾气排放检测电路，如图甲所示，R为气敏电阻，其阻值随有害尾气浓度β变化的曲线如图乙所示；R0为定值电阻，电源电压恒定不变。闭合开关，当有害尾气浓度β增大时，下列说法正确的是(    )


A. 电流表示数变大 B. 电压表示数变大
C. 电路的总功率变小 D. 电压表与电流表的比值变小
13. 如图所示，用钢尺快速击打一摞棋子中间的一颗，该棋子被击飞，上面的一摞棋子仍然停留在原处，由于重力的作用，最终落在下方棋子上，被击打的那颗棋子飞了出去，这说明______ 是改变物体运动状态的原因；上面的棋子仍然停留在原处是因为这一摞棋子______ 。
14. 如图所示，“葫芦烙画”是从民间进入课堂的手工技艺，传承了非物质文化遗产。烙画所使用的一只“220V 40W”的电烙铁正常工作10s产生______ J的热量；如果实际工作电压只有110V，则它的实际功率为______ W。(忽略温度对电阻的影响)


15. 我市每年中学生都需要进行体检，其中一项是测量身高，如图是一个电子身高测量仪的简易示意图，其中定值电阻R1和电源电压不变，R2是一个规格为“20Ω，2A”的滑动变阻器。滑片在最上端时，电流表示数为0.3A；滑片在最下端时，电流表示数为0.5A。则图中R1=______ Ω，电源电压U=______ V。


16. 一个底面积为400cm2、足够深的圆柱形轻质容器放在水平台面上，容器底部有一个可关闭的阀门，容器内原装有9cm深的水。再将一个质量为2.5kg、边长为10cm、质量分布均匀的正方体物块用上端固定的细绳吊着浸入水中，物块静止时有15的体积露出水面，如图示。此时物块受到的浮力为______ N；细绳能承受的最大拉力是20N，打开阀门，水缓慢流出，直到绳子断的这一瞬间，出去的水体积有______ cm3；若细绳断的瞬间立即关闭阀门，最后水面静止时水对容器底的压强为______ Pa。
17. 如图是用水后及时关闭水龙头时的情景，水龙头手柄看作是一个杠杆，请在图中画出阻力臂L2，并画出施加在A点的最小动力F1。


18. 小春同学用如图所示的实验装置进行实验，闭合开关，使金属棒AB向右运动，观察灵敏电流计指针偏转的方向：将蹄形磁铁的N、S极对调，仍使金属棒AB向右运动，观察灵敏电流计指针偏转的方向。
(1)小春探究的问题是：感应电流方向与______ 方向是否有关；
(2)本实验中，灵敏电流计的作用不包括______ ；(单选)
A.能帮助判断感应电流是否产生
B.能帮助辨别感应电流方向是否变化
C.能帮助反映导体棒AB的电阻变化
(3)本实验中金属棒AB向右运动产生感应电流的过程中能量转化与______ 机工作时相同。
19. 如图甲所示是“探究冰熔化实验”，图乙是根据实验数据绘制的温度-时间关系图像。

(1)实验中，除了图甲中提供的器材外，还需要用到的另一个测量器材是______ ；
(2)结合图乙可知：冰是晶体，判断的依据是______ ；
(3)某同学认为：此次实验中的第18分钟时试管内的水正在发生沸腾现象。
你对此的评价是：这一判断______ 。(只需判断对错)
20. 我国的深潜器“奋斗者号”已经实现在马里亚纳海沟成功坐底，创造了10909m的中国载人深潜新纪录。这激发了小夏同学探究液体内部压强的兴趣，实验如图所示。

(1)如图乙所示当微小压强计的探头放入水中进行实验时，可以通过U形管两边液面______ 来比较探头位置液体压强的大小；
(2)比较乙、丁两次实验可初步判断液体内部压强与______ 有关。
21. 小秋同学为了探究“平面镜成像特点”，所用的实验器材有：5mm厚单面镀膜(目的是增加光的反射，使这个面成像更清晰)的玻璃板、支架、两个相同的跳棋、白纸和刻度尺。实验装置如图甲所示。

(1)如图甲，在白纸上画一条直线，将玻璃板竖直立在白纸上，使玻璃板______ (填“有膜”或“无膜”)那一面的下边线与直线重合；
(2)如图乙，在白纸上沿跳棋A和B的边缘画圆，测出物距u和像距v的值。每次实验测量的物距是A的右端到直线的距离，则乙图中此次测得的像距v=______ cm；
(3)在此实验中，玻璃板要求竖直放置，而小秋发现自己家汽车的挡风玻璃却不会竖直安装，其主要原因是为了______ 。(单选)
A.造型美观，增大车内空间
B.减小外界噪音的干扰
C.增大采光面积白纸
D.消除晚上行车时对司机因平面镜成像造成的不安全因素
22. 小冬用如图甲所示的电路测量小灯泡的电阻，小灯泡的额定电压为2.5V。

(1)请用笔画线代替导线将图甲的实物电路连接完整(要求：变阻器的滑片向右移动时灯泡变暗)；
(2)正确连接如图甲所示电路后，闭合开关，发现小灯泡不亮，但电流表、电压表均有示数，小冬接下来应进行的操作是______ ，观察小灯泡是否发光；
(3)解决好以上问题后，继续闭合开关，移动滑片到某一位置，电压表的示数如图乙所示，接下来为测量灯泡正常工作时的电阻，应将图甲中滑动变阻器的滑片向______ 端移动；
(4)移动滑片，记下多组数据，并且绘制成图丙所示图像，则小灯泡正常发光时的电阻为______ Ω(保留一位小数)；图中阴影部分面积的物理含义是______ (填一个物理量)；
(5)小冬继续用该灯泡和电压表，测未知电阻Rx的阻值，电路图如图丁。步骤如下：
①只闭合S0、S1，移动滑片，使电压表示数为1V；
②______ ，保持滑片位置不变，读出电压表示数为2.5V；
③Rx的阻值为______ Ω。
23. 近年来，随着世界各国对绿色环保意识的不断加强，新能源汽车有着明显的优势，尤其纯电动汽车深受消费者青睐。如图所示为某款国产纯电动汽车，该电车充满电以后，整车质量为2250kg，沿某平直公路以20m/s的速度匀速行驶时，所受的阻力为整车重力的0.15(忽略乘员带来的变化)，续航里程为720km。
(1)简要的写出电动车明显优势中的一条：______ (限从环保方面作答)；
(2)若整车轮胎与地面的接触面积为20dm2，请计算该电车静止在水平地面上时对地面的压强大小；
(3)该电车在此平直公路上以20m/s的速度匀速行驶时，求其牵引力做功的功率大小。
24. 图甲是温度自动报警器。控制电路中，电源电压U=5V，热敏电阻R2的阻值与温度的关系如图乙所示：工作电路中，灯泡L标有“9V0.3A”的字样，R4为电子嗡鸣器，它的电流达到某一固定值时就会发声报警，其阻值R4=10Ω，在R2温度为20℃的情况下，小明依次进行如下操作：闭合开关S1和S2，灯泡L恰好正常发光，此时R0的电功率为P0；将R1的滑片调到最左端时，继电器的衔铁刚好被吸下，使动触点与下方静触点接触：调节R3的滑片，当R3与R4的电压之比U3：U4=4：1时，电子嗡鸣器恰好能发声，此时R0的电功率为P0'，P0'：P0=4：9，已知电源电压，灯丝电阻都不变，线圈电阻忽略不计，求：

(1)灯泡L的额定功率；
(2)当衔铁刚好被吸下时，控制电路的电流；
(3)将报警温度设为50℃时，R1接入电路的阻值；
(4)工作电路的电源电压Ux。
答案和解析

1.【答案】A
【解析】解：
A、“不敢高声语，恐惊天上人”，诗句中的“高”是指声音的响度大，故A正确；
B、“春眠不觉晓，处处闻啼鸟”，鸟叫声传入人耳是通过空气传播的，声音的传播一定需要介质，故B错误；
C、每个发声体发出的声音的音色是不同的，“谁家玉笛暗飞声”中的笛声是由音色辨别出来的，故C错误；
D、“少小离家老大回，乡音无改鬓毛衰”是指声音的音色没有改变，故D错误。
故选：A。
(1)声音三个特性：音调、响度和音色。音调跟发声体的振动频率有关；响度跟发声体的振幅、和距离发声体的远近有关；音色跟发声体的材料和结构有关；
(2)声音是由物体的振动产生的；
(3)声音的传播需要介质，气体、液体和固体都能够传播声音。
本题考查了声音产生的条件、声音的传播，同时还考查了声音三个特性的区分，属于基础题，也是中考的热点之一。

2.【答案】C
【解析】解：A、以发射塔架为参照物，天舟六号货运飞船的位置不断变化，是运动的，故A不符合题意；
B、以海面上行驶的远洋观测船为参照物，天舟六号货运飞船的位置不断变化，是运动的，故B不符合题意；
C、相对于在轨运行的空间站组合体，天舟六号货运飞船的位置没有变化，所以是静止的，故C符合题意；
D、以地球为参照物，天舟六号货运飞船的位置不断变化，是运动的，故D不符合题意。
故选：C。
判断一个物体的运动和静止，首先确定一个参照物，被研究的物体和参照物之间发生了位置的改变，被研究的物体是运动的，否则是静止的。
在选定参照物时，被研究物体与参照物之间存在位移的变化，那么被研究物体就是运动的，反之则静止，要充分理解运动和静止的相对性。

3.【答案】B
【解析】解：A、二维码不能自行发光，不是光源，故A错误；
BCD、手机摄像头相当于凸透镜，是利用物体在2倍焦距以外，成倒立、缩小实像的原理工作的，所以二维码应在镜头二倍焦距以外，影像传感器上成倒立、缩小的实像；当二维码远离摄像头时，物距变大，像距变小，影像传感器上的像变小，故CD错误，B正确。
故选：B。
自身发光的物体是光源；手机摄像头的镜头是凸透镜，其是利用物体在2倍焦距以外，像成在另一侧的1倍焦距和2倍焦距之间，成倒立缩小实像的原理工作的。凸透镜成实像时，具有物远像近像变小的特点。
此题考查了凸透镜成像规律的应用，关键要明确凸透镜成实像时，物远像近像变小的规律。

4.【答案】D
【解析】解：A、使用高压锅时，锅内水汽化导致锅内气压不断增大，水的沸点随之升高，故A错误；
B、将吸盘挤压在墙上，吸盘内的空气被排出，所以大气压会将吸盘压在墙面上，与墙面之间有较大的摩擦力，这样吸盘就不会掉落了，故B错误；
C、在挤压喷壶时，喷壶喷嘴附近空气的流速增大，压强减小，所以壶内液体会在大气压的作用下沿着喷管喷出，并被气流击成小液滴，故C错误；
D、将门把手设计在远离门轴的A点，可以增大动力的力臂，以达到省力的目的，这也说明力的作用效果与力的作用点有关的，故D正确。
故选：D。
(1)水的沸点与其表面气压有关，气压越高，沸点越高；
(2)吸盘是利用大气压“吸”在墙面上的；
(3)喷壶是利用大气压将水压出的；
(4)力的作用点会影响力的作用效果。
本题是力学知识的综合性考查，难度较低。

5.【答案】A
【解析】解：A.不小心把水洒在插座上，会引起电路短路，电流过大，引起空气开关跳闸，故A符合题意；
B.房间电灯开关短路，只会导致开关无法控制用电器，不会导致电路中电流过大，不会引起跳闸，故B不符合题意；
C.进户零线断了，导致电路中没有电流，不会导致电路中电流过大，不会引起跳闸，故C不符合题意；
D.家人刚启用的用电器没接地线，并不会导致电路中电流过大，不会引起跳闸，故D不符合题意。
故选：A。
空气开关跳闸是因为电路中的电流过大，家庭电路中电流过大的原因有两个：短路和用电器的总功率过大，据此分析各个选项。
知道家庭电路中电流过大的原因是解决该题的关键。

6.【答案】C
【解析】解：A、“复兴号”高铁列车减速进站时，质量不变，速度减小，动能变小，故A错误；
B、“辽宁号”航母漂浮是因为浮力等于重力，故B错误；
C、祝融号”火星车利用的太阳能属于可再生能源，故C正确；
D、国产C919客机的机翼利用了空气流速越大压强越小的原理产生的升力，故D错误。
故选：C。
(1)动能与质量和速度有关。
(2)物体漂浮时受到的浮力等于重力。
(3)太阳能属于可再生能源。
(4)在流体中，流速越大的位置压强越小。
本题考查了能源的分类、物体的浮沉条件、能源的分类以及流体的压强与流速的关系，属于基础性题目。

7.【答案】B
【解析】解：根据题意可知，发光杆一会发出绿光代表绿草，随后又发出白光组成蒲公英，这说明两个灯泡可以独立工作，是并联的；干路中有一个开关，另一个开关用来控制发出白光和绿光，所以这个开关是一个单刀双掷开关，根据选项可知，只有B图正确。
故选：B。
根据题意分析两个开关的连接方式和两盏灯泡的连接方式，对照选项做出判断。
本题考查了电路图的设计，明确灯泡的连接方式和单刀双掷开关的作用是解题的关键。

8.【答案】B
【解析】解：AB.已调节好的天平测量物体质量，发现指针指在分度盘中央刻度线的右边一点，说明右边砝码放多了，则应将右盘里的砝码减少或更换成质量小的砝码，向右移动游码，相当于向右盘里添加砝码，故B正确，A错误；
CD.由题意可知，他用已调节好的天平测量物体质量，发现指针静止时指在分度盘的中央刻度线右侧，此时不能调节平衡螺母，故CD错误。
故选：B。
天平的使用有两个调节天平平衡，一是测量前调节天平平衡；二是称量过程中调节天平平衡；
测量前首先将天平放水平台、游码归零、调平衡螺母；而称量过程中调节天平平衡需加减砝码或移动游码。
要解这种类型的题目，首先要对天平的使用有一个整体的认识：使用规则、注意事项等，都要考虑到。

9.【答案】B
【解析】解：A.立定跳远成绩约为2m，故A不符合实际；
B.男子200m游泳成绩为36s，故B符合实际；
C.所投实心球的质量约2kg，其重力G=mg=2kg×10N/kg=20N，故C不符合实际；
D.人的身高约1.7m，垫排球时，排球离地的高度在人的胸部以下，而2500mm=2.5m，显然已经远远超过人的身高，故D不符合实际。
故选：B。
首先对题目中涉及的物理量有个初步的了解，对于选项中的数据，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案。
对日常生活中的速度、质量、长度、时间等进行准确的估测，是初中学生需要掌握的一种基本能力，平时注意观察，结合所学知识多加思考，逐渐培养这方面的能力。

10.【答案】AB
【解析】解：
A、臭豆腐气味四溢说明分子在永不停息地做无规则热运动的结果，故A正确；
B、红烧猪脚上油光粼粼，这主要是光的反射现象，故B正确；
C、糖油粑粑在油锅中翻腾，油沸腾后温度不会继续上升，故C错误；
D、热腾腾的包子冒着“白气”是冒出的水蒸气遇冷液化形成的小水珠，属于液化现象，故D错误。
故选：AB。
(1)由分子动理论知识可知：组成物质的分子在永不停息地做无规则运动；
(2)光在两种介质表面传播时会发生反射，形成的现象有平面镜成像、水面成像、光滑物体表面成像等；
(3)油在沸腾时要不断吸热，但温度保持不变；
(4)物质由固态变为液态的过程叫熔化，由液态变为固态的过程叫凝固；由液态变为气态的过程叫汽化，由气态变为液态的过程叫液化；物质由固态直接变为气态的过程叫升华，由气态直接变为固态的过程叫凝华。
本题考查了分子热运动、光反射现象、液体沸腾时温度的变化情况以及物态变化的判断，难度一般。

11.【答案】AC
【解析】解：A、捏胚过程中，它的形状发生变化，力改变了陶泥的形状，故A正确；
B、在窑炉烧制过程中，是通过热传递的方式增大陶器的内能，故B错误；
C、若将图中平底空陶瓶倒放在桌面上，压力不变，受力面积变小，根据p=FS得到瓶对桌面的压强变大，故C正确；
D、陶瓶上下粗细不同，将陶瓶装满水，水对瓶底的压力大小不等于水的重力大小，故D错误。
故选：AC。
(1)力可以改变物体的形状；
(2)做功和热传递可以改变物体的内能；
(3)若将图中平底空陶瓶倒放在桌面上，压力不变，受力面积变小，根据p=FS分析压强的变化；
(4)上下粗细一样的容器中，水对容器底的压力等于水的重力。
本题考查力的作用效果、内能的改变、压强的公式的应用和液体对容器底的压力，属于综合题。

12.【答案】AD
【解析】解：由电路图可知，两电阻串联，电压表测气敏电阻两端的电压，电流表测电路中的电流，
由图乙可知，当有害尾气浓度增大时，气敏电阻的阻值将变小，电路的总电阻变小，由I=UR知，电路中的电流变大，即电流表的示数变大，故A正确；
由U=IR可知，定值电阻R0两端的电压变大；因串联电路中总电压等于各分电压之和，所以，气敏电阻R两端的电压变小，即电压表的示数变小，故B错误；
由于电源电压不变，电路中的电流变大，根据P=UI知电路的总功率变大，故C错误；
由于电压表示数变小，电流表示数变大，所以电压表与电流表的比值变小，故D正确。
故选：AD。
由电路图可知，两电阻串联，电压表测气敏电阻两端的电压，电流表测电路中的电流，根据乙图得出当有害尾气浓度增大时气敏电阻阻值的变化，根据欧姆定律可知电路中电流的变化和定值电阻两端的电压变化，根据串联电路的电压特点可知电压表示数的变化。
本题考查了电阻的串联特点、欧姆定律的应用，关键是根据图象得出当有害尾气浓度变大时气敏电阻阻值的变化。

13.【答案】力  具有惯性
【解析】解：快速击打最下面的棋子，最下面的棋子被击后飞出去，说明力是改变物体运动状态的原因；
惯性是物体保持原运动状态不变的性质，上面的棋子仍然留在原处，是因为棋子具有惯性。
故答案为：力；具有惯性。
力是改变物体运动状态的原因；
物体由于具有惯性要保持原来的运动状态。
本题考查力和运动的关系和惯性的存在点，物体由于惯性要保持原来的运动状态，即原来静止的物体要保持静止状态，原来运动的物体要保持运动状态。

14.【答案】400 10
【解析】解：
由题知，电烙铁的额定功率为40W，电烙铁正常工作10s产生的热量：
Q=W=P额t=40W×10s=400J；
由P=U2R可得，电烙铁的电阻：
R=U额2P额=(220V)240W=1210Ω，
实际工作电压110V时，它的实际功率：
P实=U实2R=(110V)21210Ω=10W。
故答案为：400；10。
已知电烙铁的额定电压和额定功率，根据Q=W=Pt计算电烙铁正常工作10s产生的热量；
根据P=U2R计算电烙铁的电阻，再计算实际电压110V时，它的实际功率。
本题考查电功率公式的灵活应用，难度不大。

15.【答案】30 15
【解析】解：当滑片在最上端时，滑动变阻器和R1串联，滑动变阻器连入电路的阻值最大，电压表测量滑动变阻器两端的电压，电流表测量电路中的电流；
根据串联电路的特点和I=UR可得电源电压：
U=IR=I(R1+R2)=0.3A×(R1+20Ω)-------------------①
滑片在最下端时，滑动变阻器电阻为零，只有R1工作，根据I=UR可得电源电压：
U=I'R1=0.5A×R1-------------------②
解①②得：R1=30Ω，U=15V。
故答案为：30；15。
当滑片在最上端时，滑动变阻器和R1串联，滑动变阻器连入电路的阻值最大，电压表测量滑动变阻器两端的电压，电流表测量电路中的电流；根据串联电路的特点和I=UR得出电源电压的表达式；
滑片在最下端时，滑动变阻器电阻为零，只有R1工作，根据I=UR得出电源电压的表达式，最后联立即可求出R1和电源电压。
本题考查欧姆定律和串联电路的特点的理解和应用，知道电源电压保持不变是关键。

16.【答案】8 300 600
【解析】解：正方体M的体积V=(10cm)3=103cm3=10-3m3，
正方体排开水的体积V排=(1-15)V=45×10-3m3=8×10-4m3；
正方体受到的浮力为：
F浮=ρ水gV排=1.0×103kg/m3×10N/kg×8×10-4m3=8N；
细绳断裂前，正方体受到浮力、重力和绳子拉力的作用下保持静止，
此时物块静止时有15的体积露出水面时，其下表面浸入水中的深度h=(1-15)×10cm=8cm=0.08m，
当细绳拉力为20N时，细绳断裂，此时正方体受到的浮力：
F浮'=G-F拉=25N-20N=5N，
由F浮=ρ液gV排可知，正方体排开水的体积：
V排'=F浮'ρ水g=5N1.0×103kg/m3×10N/kg=5×10-4m3；
正方体的底面积S=10cm×10cm=100cm2=0.01m2，
根据V=Sh可知，正方体下表面浸入水中的深度：
h'=V排'S=5×10-4m30.01m2=0.05m，
所以，从开始放水到细线断，水面下降的高度：
Δh=h-h'=0.08m-0.05m=0.03m=3cm，
则放出水的体积为：
ΔV=(S容-S)Δh=(400cm2-100cm2)×3cm=300cm3，
若细绳断的瞬间立即关闭阀门，此时容器内水的深度为：
h“=h水-Δh=9cm-3cm=6cm=0.06m，
最后水面静止时水对容器底的压强为：
p=ρ水gh“=1.0×103kg/m3×10N/kg×0.06m=600Pa。
故答案为：8；300；600。
求出正方体M的体积，物块静止时有15的体积露出水面，求出正方体排开水的体积，再利用F浮=ρ液gV排求出物体受到的浮力；
当细绳拉力为20N时，细绳断裂，对正方体受力分析可知正方体M受到的浮力；利用F浮=ρ液gV排求出此时正方体排开水的体积，根据V=Sh求出正方体M下表面浸入水中的深度，进而可求水面下降的高度，从而求出放出水的体积和此时容器内水的深度，根据p=ρgh可求出最后水面静止时水对容器底的压强。
本题考查液体压强公式、阿基米德原理的应用，以及对物体进行受力分析以及物体体积的计算，是一道综合题，有一定的难度。

17.【答案】解：过O点作阻力F2的垂线，即为阻力F2对支点O的力臂L2；
动力最小，即动力臂最长，阻力的方向已标出，所以动力的方向应该向下，连接支点O与A点，过A点作OA的垂线就得到在A点施加的最小动力F1，OA即为动力臂L1，如下图所示。

【解析】根据杠杆平衡的条件，F1×L1=F2×L2，在杠杆中的阻力、阻力臂一定的情况下，要使所用的动力最小，必须使动力臂最长。而在通常情况下，连接杠杆中支点和动力作用点这两点所得到的线段最长，据此可解决此题。
根据杠杆的平衡条件，要使杠杆上的力最小，必须使该力的力臂最大，而力臂最大时力的作用点一般离杠杆的支点最远，所以在杠杆上找到离杠杆支点最远的点即力的作用点，这两点的连线就是最长的力臂，过力的作用点作垂线就是最小的力。

18.【答案】磁场  C 发电
【解析】解：(1)小春探究的问题是：感应电流方向与磁场方向是否有关；
(2)A.灵敏电流计能帮助判断感应电流是否产生，故A不符合题意；
B.灵敏电流计能帮助辨别感应电流方向是否变化，故B不符合题意；
C.灵敏电流计不能帮助反映导体棒AB的电阻变化，故C符合题意。
故选：C。
(3)本实验中金属棒AB向右运动产生感应电流的过程中能量转化与发电机工作时相同，将机械能转化为电能。
故答案为：(1)磁场；(2)C；(3)发电。
(1)感应电流的方向与磁场的方向和导体切割磁感线运动的方向均有关。
(2)灵敏电流计在本实验中可以判断感应电流的有无和电流的方向。
(3)在电磁感应现象中，机械能转化为电能，与发电机的原理相同。
本题考查的是产生感应电流的条件；知道电磁感应现象及发电机的原理；知道灵敏电流计在实验中的作用。

19.【答案】秒表  有固定的熔点  对
【解析】解：(1)实验中，除了图甲中提供的器材外，还需要用秒表记录冰熔化时温度随时间变化情况；
(2)由图乙知道，第2min后试管内冰开始熔化，此时冰达到熔点，由图像可知，冰熔化时吸热，温度不变，有固定的熔点，所以冰是晶体；
(3)由图乙知道，在加热过程中，第18min温度已达到沸点，仍在继续吸热，温度保持不变，符合沸腾时特点，此次实验中的第18分钟时试管内的水正在发生沸腾现象是对的。
故答案为：(1)秒表；(2)有固定的熔点；(3)对。
(1)试验中要记录温度随时间的变化，所以需要秒表；
(2)由图乙可知，冰熔化时吸热，温度不变，符合晶体的熔化特点，因此冰是晶体；
(3)液体沸腾时继续吸热，温度保持不变。
此题考查冰的熔化过程，水的沸腾，属于基础题。

20.【答案】高度差  液体密度
【解析】解：(1)压强计是通过U形管中液面的高度差来反映被测压强的大小，这种方法叫转换法；
(2)由乙、丁两次实验可知，液体的深度相同，乙图中液体的密度较大，U形管液面高度差较大，液体的压强较大，说明液体压强跟液体密度有关。
故答案为：(1)高度差；(2)液体密度。
(1)压强计测量液体的压强时，就是靠U形管的液面高度差来体现压强大小的，液面高度差越大就表示液体压强大，物理学中把这种研究方法叫做转换法。
(2)由乙、丁两次实验可知，液体的深度相同，乙图中液体的密度较大，U形管液面高度差较大，液体的压强较大。
本题为探究液体内部压强的实验，考查器材选择、控制变量法的使用等知识。

21.【答案】有膜  3.50D
【解析】解：(1)在白纸上画一条直线，将玻璃板竖直立在白纸上，有膜的一面作为反射面，使玻璃板那一面的下边线与有膜直线重合；
(2)由图乙知，此图是以0.00cm作为“零”刻度，刻度尺分度值为1mm，因此测得的像距v为3.50cm；
(3)汽车玻璃倾斜放置时，车内乘客的像在挡风玻璃的上方，和路上行人分开，比较安全，故选D。
故答案为：(1)有膜；(2)3.50；(3)D。
(1)有膜的一面作为反射面；
(2)使用刻度尺时要明确其分度值，起始端从0开始，读出末端刻度值，就是物体的长度，起始端没有从0刻度线开始的，要以某一刻度线为起点，读出末端刻度值，减去起始端所对刻度即为物体长度，注意刻度尺要估读到分度值的下一位；
(3)汽车前的挡风玻璃倾斜放置时，从平面镜成像特点上分析像的位置，判断倾斜放置的优点。
本题考查学生动手操作实验的能力并能合理解决实验中出现的问题。只要熟练掌握平面镜的成像特点，解答此类题目就很容易。

22.【答案】移动滑动变阻器的滑片，减小滑动变阻器接入电路的电阻  A8.3电功率  断开S1，闭合S2  7.5
【解析】解：(1)滑动变阻器的滑片向右移动时小灯泡变暗，即电流变小电阻变大，故滑动变阻器A接线柱连入电路中，如下图所示：

(2)电流表有示数，说明电路是通路，小灯泡没有断路；电压表有示数，说明小灯泡没有短路，不需更换小灯泡；问题可能是电路的电流太小，小灯泡不发光，原因是滑动变阻器接入电路的电阻太大，接下来的操作移动滑动变阻器的滑片，减小滑动变阻器接入电路的电阻，观察小灯泡是否发光；
(3)按照要求正确组装电路，闭合开关。移动滑片到某一位置，电压表的示数如图乙所示，电压表选用小量程，分度值为0.1V，读数为1.3V；
灯在额定电压下正常发光，1.3V小于灯的额定电压2.5V，应增大灯的电压，根据串联电路电压的规律，应减小变阻器的电压，由分压原理，应减小变阻器连入电路中的电阻大小，应将图甲中滑动变阻器的滑片向A端移动，使电压表的示数为2.5V；
(4)根据绘制的图丙所示图像知，灯在额定电压下的电流为0.3A，由欧姆定律可知小灯泡正常发光时的电阻为：
R=UI=2.5V0.3A≈8.3Ω；
图中阴影部分是表示电压与电流的成绩，由P=UI可知，图中阴影部分面积的物理含义是电功率；
(5)①只闭合S0、S1，灯与待测电阻串联后再和变阻器串联，移动滑片，使电压表(测灯的电压)示数为1V；
②断开S1，闭合S2，保持滑片位置不变，读出电压表示数为2.5V；
③在②中，电压表测L与待测电阻的电压，因此电路的连接关系没有改变，各电阻的大小和电压不变，根据串联电路电压的规律，待测电阻的电压为：
Ux=2.5V-1V=1.5V；
因两次操作中电路的电流保持不变，由图丙可知，当灯泡L两端的电压为1V时，通过灯泡L的电流为0.2A，由串联电路电流的规律可得：Ix=IL=0.2A，
根据欧姆定律可得：Rx的阻值为；
Rx=UxIx=1.5V0.2A=7.5Ω。
故答案为：(1)见解答；(2)移动滑动变阻器的滑片，减小滑动变阻器接入电路的电阻；(3)A；(4)8.3；电功率；(5)②断开S1，闭合S2；③7.5。
(1)滑动变阻器应该使用一上和一下两个接线柱，根据滑动变阻器的滑片向右移动时小灯泡变暗确定变阻器的连接；
(2)连好电路后，闭合开关，电流表电压表均有示数，电路为通路，灯的两端有电压，发现小灯泡不亮，则说明电路的电流过小，电路的电阻过大，据此分析；
(3)根据电压表选用小量程确定分度值读数；灯在额定电压下正常发光，比较电压表示数与额定电压的大小，根据串联电路电压的规律及分压原理确滑片移动的方向；
(4)根据绘制的图丙所示图像可知灯在额定电压下的电流，由欧姆定律求出小灯泡正常发光时的电阻；根据P=UI分析阴影部分的含义；
(5)①只闭合S0、S1，分析电路的连接及电压表测量的电压；
②控制变阻器的滑片位置不动，通过开关的转换，使电压表测L与待测电阻的电压，记下电压表的示数，因此时电路的连接关系没有改变，各电阻的大小和电压不变，根据串联电路电压的规律可知待测电阻的电压；因电路的电流保持不变，由串联电路电流的规律和欧姆定律得出出Rx的阻值。
本题测量小灯泡的电阻，考查注意事项、操作过程、数据处理及在只有电压表的条件下设计方案测电阻的能力，最后一问难度较大。

23.【答案】节能、无废气污染
【解析】解：(1)电动车的优点：节能、无废气污染；
(2)车的重力：G=mg=2250kg×10N/kg=22500N，
电车静止在水平地面上时，对地面的压力：F压=G=22500N，
整车轮胎与地面的接触面积为：S=20dm2=0.2m2，
该电车静止在水平地面上时对地面的压强：p=F压S=22500N0.2m2=1.125×105Pa；
(2)由题意可知：电车沿水平路面做匀速直线运动时，水平方向上受到一对平衡力作用，即所受的牵引力：F=f=0.15G=0.15×22500N=3375N，
牵引力做功的功率：P=Wt=Fst=Fv=3375N×20m/s=67500W。
故答案为：(1)节能、无废气污染；
(2)该电车静止在水平地面上时对地面的压强大小是1.125×105Pa；
(3)该电车在此平直公路上以20m/s的速度匀速行驶时，其牵引力做功的功率大小是67500W。
(1)从节能环保等角度分析。
(2)根据G=mg得到车的重力，电车静止在水平地面上时，对地面的压力等于重力，根据p=FS得到该电车静止在水平地面上时对地面的压强；
(3)根据阻力和重力的关系求出阻力，而汽车做匀速直线运动，牵引力和阻力是一对平衡力，大小是相等的；根据P=Wt=Fst=Fv求出功率的大小。
本题考查压强和功率的计算，属于中档题。

24.【答案】解：(1)灯泡L标有“9V0.3A”的字样，表示灯的额定电压为9V，额定电流为0.3A，则灯的额定功率为：
P=ULIL=9V×0.3A=2.7W；
(2)在R2温度为20℃，电阻为25Ω，将R1的滑片调到最左端时，继电器的衔铁刚好被吸下，控制电路为R2的简单电路，控制电路的电流：
I=UR2=5V25Ω=0.2A；
(3)由图乙知，将报警温度设为50℃时，R2'=10Ω；
根据电阻的串联和欧姆定律有：
I=UR1+R2'，即0.2A=5VR1+10Ω，故R1=15Ω；
(4)在R2温度为20℃的情况下，小明依次进行如下操作：闭合开关S1和S2，R0与灯串联，灯泡L恰好正常发光，灯的电压为9V；此时R0的电功率为P0；
调节R3的滑片，此时R3、R4与R0串联，当R3与R4的电压之比U3：U4=4：1时，电子嗡鸣器恰好能发声，此时R0的电功率为P0'，P0'：P0=4：9，
根据P=U2R，在R不变时，功率与电压的平方成正比，
故U0'U0= 49=23，
故U0=1.5U0'，
根据欧姆定律，在电阻不变时，电流与电压成正比，故I0=1.5I0'，因I0=0.3A，所以，I0'=0.2A，
R3与R4的电压之比U3：U4=4：1，由分压原理，R3：R4=4：1，
故R3=4×10Ω=40Ω；
由串联电路的规律及欧姆定律，根据两种情况下工作电路的电源电压不变有：
UR0+UL=UR3+UR4+UR0'，
即1.5U0'+9V=U0'+(10Ω+40Ω)×0.2A
故U0'=2V，
工作电路的电源电压：
Ux=1.5×2V+9V=12V。
答：(1)灯泡L的额定功率为2.7W；
(2)当衔铁刚好被吸下时，控制电路的电流为0.2A；
(3)将报警温度设为50℃时，R1接入电路的阻值为15Ω；
(4)工作电路的电源电压Ux为12V。
【解析】本题考查串联电路的规律、欧姆定律的运用和电功率公式的运用及电磁铁的有关知识，综合性，难度大。
