中考冲刺：电学实验（基础）巩固练习

【巩固练习】

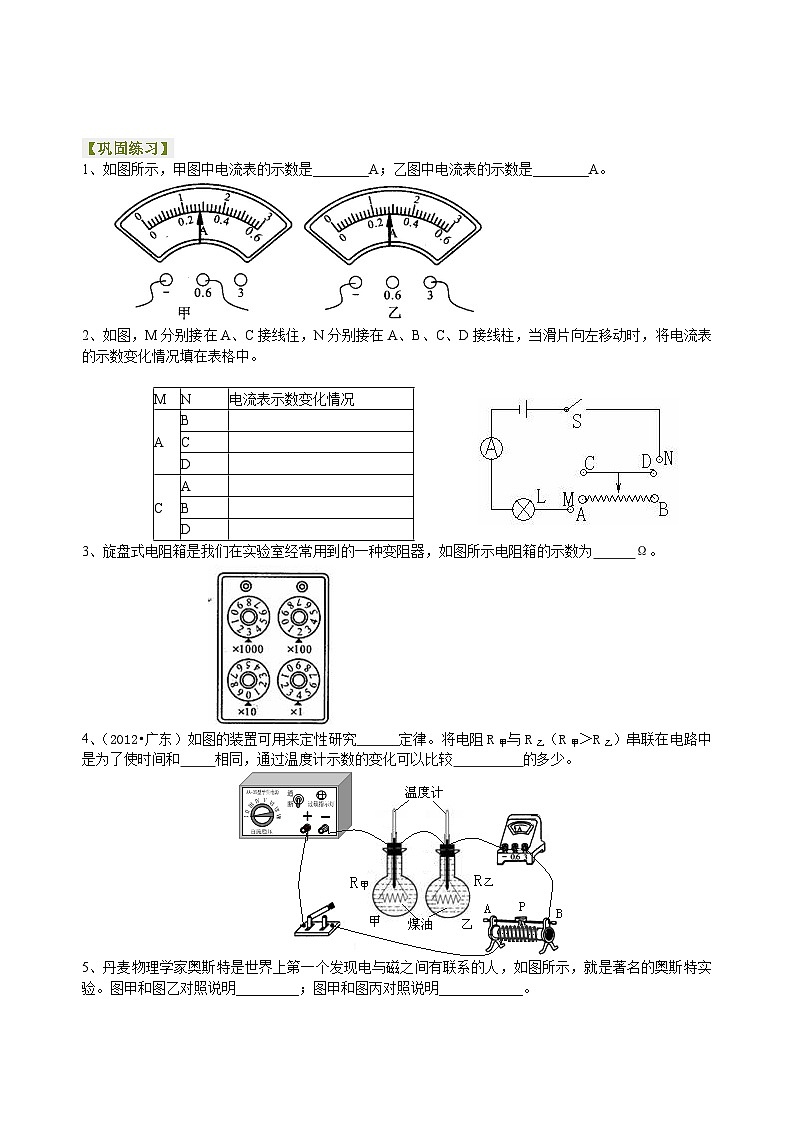

1、如图所示，甲图中电流表的示数是________A；乙图中电流表的示数是________A。

2、如图，M分别接在A、C接线住，N分别接在A、B、C、D接线柱，当滑片向左移动时，将电流表的示数变化情况填在表格中。


3、旋盘式电阻箱是我们在实验室经常用到的一种变阻器，如图所示电阻箱的示数为      Ω。

4、（2012•广东）如图的装置可用来定性研究      定律。将电阻R甲与R乙（R甲＞R乙）串联在电路中是为了使时间和     相同，通过温度计示数的变化可以比较          的多少。

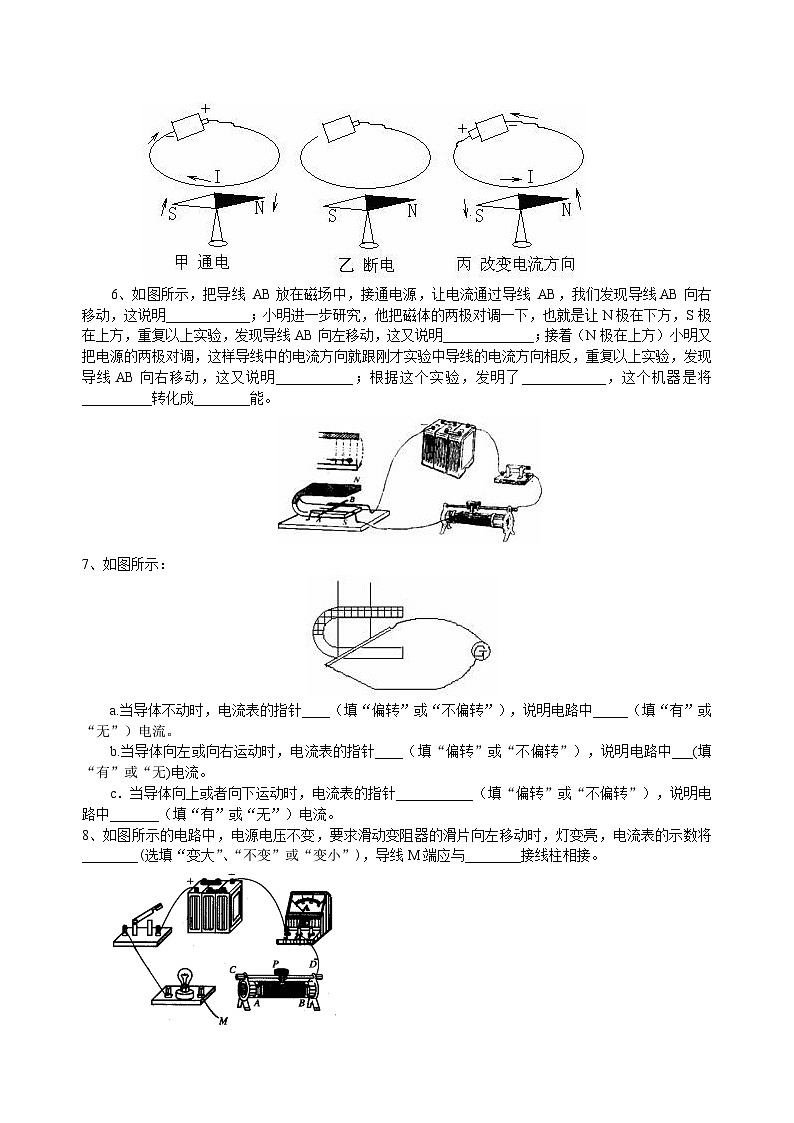

5、丹麦物理学家奥斯特是世界上第一个发现电与磁之间有联系的人，如图所示，就是著名的奥斯特实验。图甲和图乙对照说明_________；图甲和图丙对照说明____________。
　　 　　

6、如图所示，把导线 AB放在磁场中，接通电源，让电流通过导线 AB，我们发现导线AB向右移动，这说明____________；小明进一步研究，他把磁体的两极对调一下，也就是让N极在下方，S极在上方，重复以上实验，发现导线AB向左移动，这又说明_____________；接着（N极在上方）小明又把电源的两极对调，这样导线中的电流方向就跟刚才实验中导线的电流方向相反，重复以上实验，发现导线AB向右移动，这又说明___________；根据这个实验，发明了____________，这个机器是将__________转化成________能。
　　　　　　　　　　　　　　
7、如图所示：
　　　　　　　　　　　　　　　　
　　a.当导体不动时，电流表的指针____（填“偏转”或“不偏转”），说明电路中_____（填“有”或“无”）电流。
　　b.当导体向左或向右运动时，电流表的指针____（填“偏转”或“不偏转”），说明电路中___(填“有”或“无)电流。
　　c．当导体向上或者向下运动时，电流表的指针___________（填“偏转”或“不偏转”），说明电路中_______（填“有”或“无”）电流。
8、如图所示的电路中，电源电压不变，要求滑动变阻器的滑片向左移动时，灯变亮，电流表的示数将________(选填“变大”、“不变”或“变小”)，导线M端应与________接线柱相接。

9、在用电压表和电流表测电阻的实验中，现有实验器材：电流表1个，0～0.6A和0～3A两个量程；电压表1个，0～3V和0～15V两个量程；电源4种，电压分别为1.5V、3V、6V、15V，导线若干；待测电阻Rx的阻值约为30Ω。

    (1)为了改变电路中的电流，还需要的器材是________．

    (2)在上面的方框中画出实验电路图。

    (3)为了减小电表读数时的误差，要求在几次测量中，电表指针的示数大于量程的，则电源须选用______V，电压表须选用________的量程，电流表应选用________的量程。

10、实验桌上有如下实验器材：一个满足实验要求的电源（两端电压值符合实验要求且保持不变）、阻值已知的定值电阻一个，电阻箱一个，滑动变阻器一个，已调零的电流表一块、电压表两块，开关一个，导线若干。请选用上述实验器材，设计一个实验证明“在R1与R2串联的电路中，如果R1的电阻值和通过它的电流保持不变，则电阻R1与R2消耗的总功率P与电阻R2消耗的功率P2的关系为P= P2+ b（b为一个不变量）”。请画出实验电路图；写出实验步骤；画出实验数据记录表。

【答案与解析】

1、【答案】0.28   1.4

【解析】甲图中所选的量程为0～0.6A，每个小格表示0.02A，所以示数为0.28A；乙图中所选量程为0～3A，每个小格表示0.1A，所以示数为1.4A。

2、【答案】从上到下依次是：　 不变　 变大　 变大　 变大　 变小　 不变

3、【答案】3204Ω

【解析】电阻箱的读数方法是：用各指针所指的示数乘以下面的倍数，然后将所有的数值相加，即为该电阻箱的读数。由图可知：此变阻箱接入电路的电阻为：3×1000Ω+2×100Ω+0×10Ω+4×1Ω=3204Ω

4、【答案】焦耳；电流；电流产生热量

【解析】（1）如图的装置可用来定性研究焦耳定律；
（2）将电阻R甲与R乙串联在电路中是为了使时间和电流相同；
（3）通过温度计示数的变化可以比较电流产生热量的多少。

5、【答案】电流的周围存在着磁场　 电流的磁场的方向与电流的方向有关

6、【答案】通电导体在磁场中受到力的作用； 　　通电导体在磁场中受力的方向与磁场的方向有关；　 通电导体在磁场中受力的方向与电流的方向有关；　 电动机　 电　 机械　

7、【答案】不偏转　 无　 偏转　 有　 不偏转　 无

8、【答案】变大  A

【解析】灯变亮，电路中的电流变大，电路的中电阻是变小的，滑片向左移动，所以接左接线柱A。

9、【答案】(1)滑动变阻器、开关

(2)实验用的电路图如图所示

(3)15  0～15V   0～0.6A

【解析】(1)要改变被测电阻两端电压和被测电阻的电流，必须要用到滑动变阻器。要控制电路还要用到开关。所以除了题目中给出的电流表、电压表、电源、导线外还需要滑动变阻器、开关。电流表应与被测电阻串联，电压表应与被测电阻并联。因为滑动变阻器是用来改变被测电阻两端电压和电流的，所以它须与被测电阻串联。

    (3)由于被测电阻的阻值大约为30Ω，题中要求电流表示数超过电流表所选量程的，只有选择15V的电源时，电路中的最大电流，才能达到目的。此时电流表只能选0～0.A的量程，电压表应选用0～15V量程。

10、【答案与解析】

（1）实验电路图如图10所示。

（2）实验步骤：

①按电路图连接电路。

②将滑动变阻器阻值调到最大值，闭合开关S，调节电阻箱R2的阻值为适当值。用电流表A测量电路的电流I0，用电压表V1测量R1和R2两端的电压U1，用电压表V2测量电阻R2 两端的电压U2，将 I0、U1、U2的数据记录在实验记录表中。

③断开开关S，改变电阻箱R2的阻值后，闭合开关S，再调节滑动变阻器使电流表的示数仍为I0，用电压表V1测量R1和R2 两端的电压U1，用电压表V2测量电阻R2两端的电压U2，将U1、U2的数据记录在实验记录表中。

④仿照步骤③，再进行4次实验。

⑤利用公式P=U1I0和P2=U2I0，分别计算出6次电阻R1与R2消耗的总功率P和电阻R2消耗的功率P2的数值，并分别记录在实验记录表中。

（3）实验数据记录表：
