2023年广东省深圳市福田区红岭中学中考物理三模试卷（含答案）
展开
这是一份2023年广东省深圳市福田区红岭中学中考物理三模试卷（含答案），共22页。

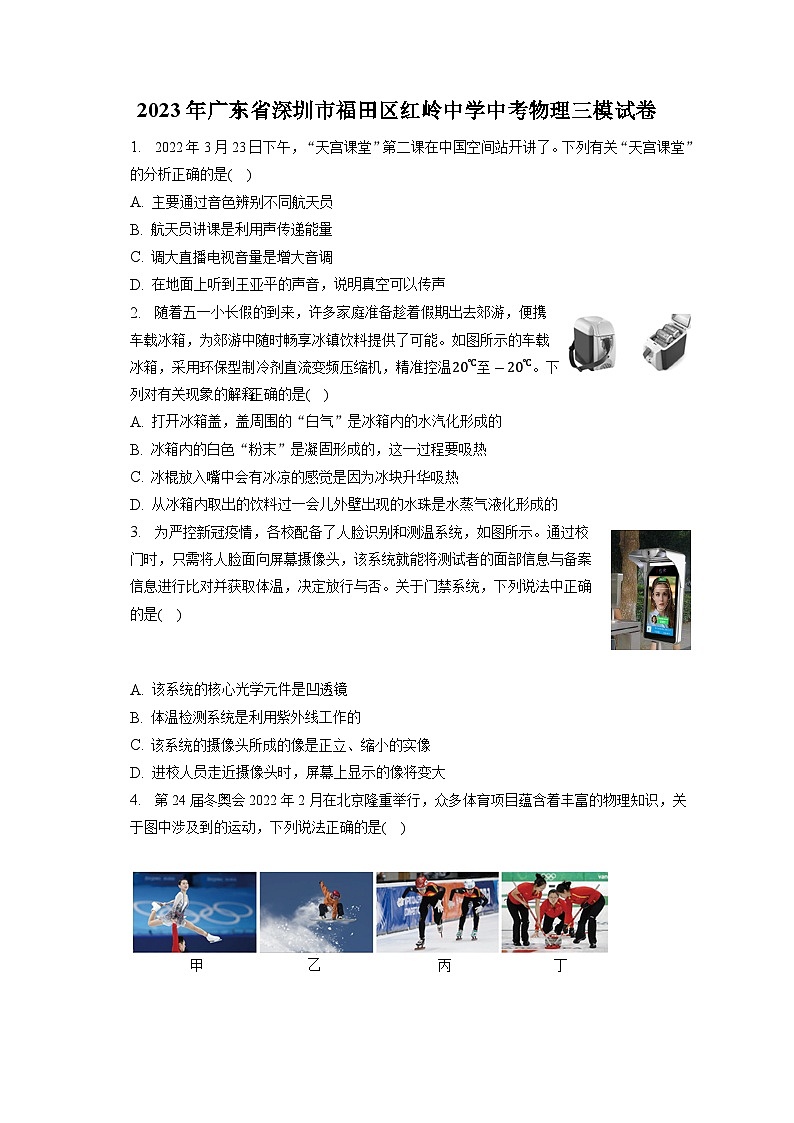

2023年广东省深圳市福田区红岭中学中考物理三模试卷
1. 2022年3月23日下午，“天宫课堂”第二课在中国空间站开讲了。下列有关“天宫课堂”的分析正确的是( )
A. 主要通过音色辨别不同航天员
B. 航天员讲课是利用声传递能量
C. 调大直播电视音量是增大音调
D. 在地面上听到王亚平的声音，说明真空可以传声
2. 随着五一小长假的到来，许多家庭准备趁着假期出去郊游，便携车载冰箱，为郊游中随时畅享冰镇饮料提供了可能。如图所示的车载冰箱，采用环保型制冷剂直流变频压缩机，精准控温20℃至-20℃。下列对有关现象的解释正确的是( )
A. 打开冰箱盖，盖周围的“白气”是冰箱内的水汽化形成的
B. 冰箱内的白色“粉末”是凝固形成的，这一过程要吸热
C. 冰棍放入嘴中会有冰凉的感觉是因为冰块升华吸热
D. 从冰箱内取出的饮料过一会儿外壁出现的水珠是水蒸气液化形成的
3. 为严控新冠疫情，各校配备了人脸识别和测温系统，如图所示。通过校门时，只需将人脸面向屏幕摄像头，该系统就能将测试者的面部信息与备案信息进行比对并获取体温，决定放行与否。关于门禁系统，下列说法中正确的是( )
A. 该系统的核心光学元件是凹透镜
B. 体温检测系统是利用紫外线工作的
C. 该系统的摄像头所成的像是正立、缩小的实像
D. 进校人员走近摄像头时，屏幕上显示的像将变大
4. 第24届冬奥会2022年2月在北京隆重举行，众多体育项目蕴含着丰富的物理知识，关于图中涉及到的运动，下列说法正确的是( )

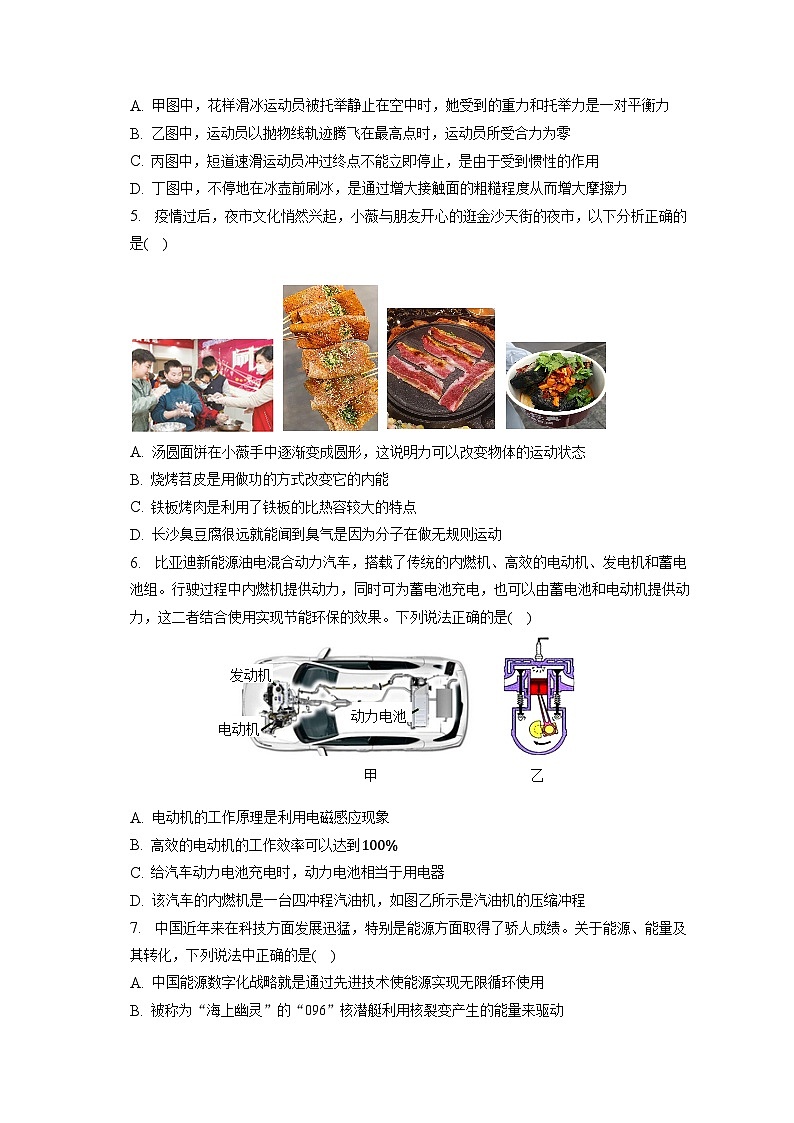

A. 甲图中，花样滑冰运动员被托举静止在空中时，她受到的重力和托举力是一对平衡力
B. 乙图中，运动员以抛物线轨迹腾飞在最高点时，运动员所受合力为零
C. 丙图中，短道速滑运动员冲过终点不能立即停止，是由于受到惯性的作用
D. 丁图中，不停地在冰壶前刷冰，是通过增大接触面的粗糙程度从而增大摩擦力
5. 疫情过后，夜市文化悄然兴起，小薇与朋友开心的逛金沙天街的夜市，以下分析正确的是( )
A. 汤圆面饼在小薇手中逐渐变成圆形，这说明力可以改变物体的运动状态
B. 烧烤苕皮是用做功的方式改变它的内能
C. 铁板烤肉是利用了铁板的比热容较大的特点
D. 长沙臭豆腐很远就能闻到臭气是因为分子在做无规则运动
6. 比亚迪新能源油电混合动力汽车，搭载了传统的内燃机、高效的电动机、发电机和蓄电池组。行驶过程中内燃机提供动力，同时可为蓄电池充电，也可以由蓄电池和电动机提供动力，这二者结合使用实现节能环保的效果。下列说法正确的是( )
A. 电动机的工作原理是利用电磁感应现象
B. 高效的电动机的工作效率可以达到100%
C. 给汽车动力电池充电时，动力电池相当于用电器
D. 该汽车的内燃机是一台四冲程汽油机，如图乙所示是汽油机的压缩冲程
7. 中国近年来在科技方面发展迅猛，特别是能源方面取得了骄人成绩。关于能源、能量及其转化，下列说法中正确的是( )
A. 中国能源数字化战略就是通过先进技术使能源实现无限循环使用
B. 被称为“海上幽灵”的“096”核潜艇利用核裂变产生的能量来驱动
C. 传统的汽油机在压缩冲程中将内能转化为机械能，从而实现动力输出
D. 能量既不会创造也不会消灭，总量是不会变的，所以不需节约能源

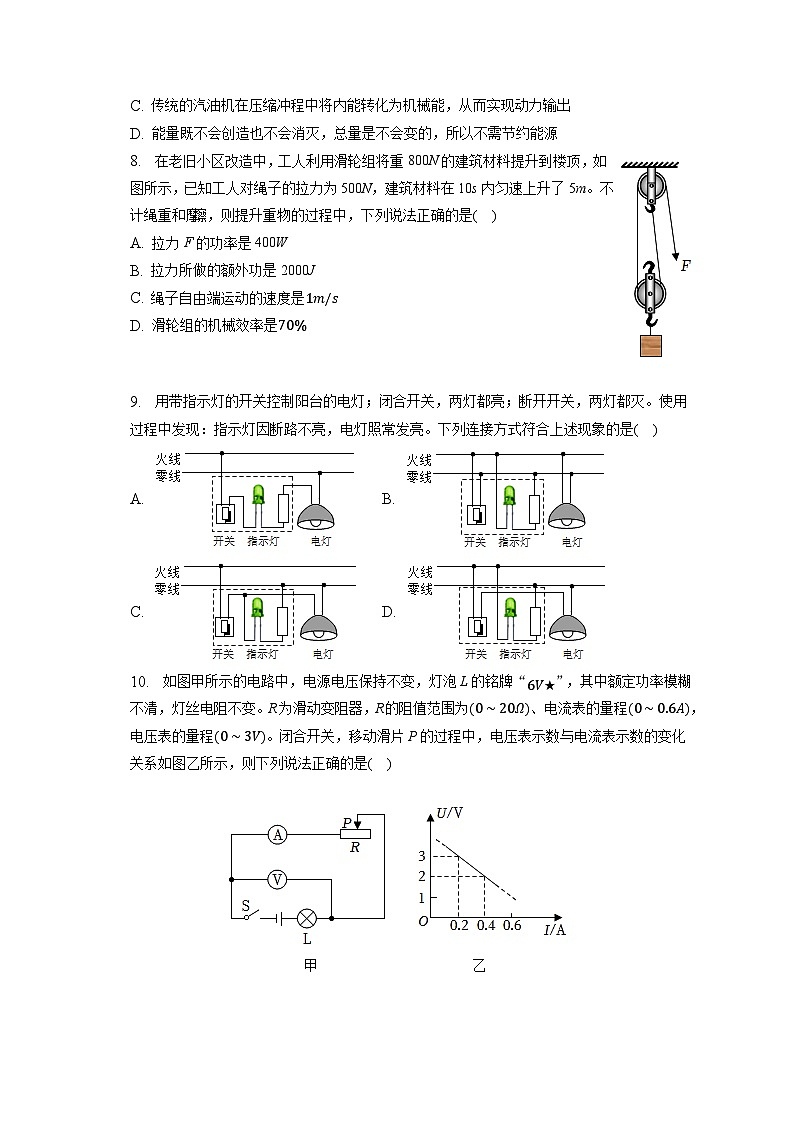

8. 在老旧小区改造中，工人利用滑轮组将重800N的建筑材料提升到楼顶，如图所示，已知工人对绳子的拉力为500N，建筑材料在10s内匀速上升了5m。不计绳重和摩擦，则提升重物的过程中，下列说法正确的是( )
A. 拉力F的功率是400W
B. 拉力所做的额外功是2000J
C. 绳子自由端运动的速度是1m/s
D. 滑轮组的机械效率是70%
9. 用带指示灯的开关控制阳台的电灯；闭合开关，两灯都亮；断开开关，两灯都灭。使用过程中发现：指示灯因断路不亮，电灯照常发亮。下列连接方式符合上述现象的是( )
A. B.
C. D.
10. 如图甲所示的电路中，电源电压保持不变，灯泡L的铭牌“6V★”，其中额定功率模糊不清，灯丝电阻不变。R为滑动变阻器，R的阻值范围为(0∼20Ω)、电流表的量程(0∼0.6A)，电压表的量程(0∼3V)。闭合开关，移动滑片P的过程中，电压表示数与电流表示数的变化关系如图乙所示，则下列说法正确的是( )
A. 电源电压为3V
B. 灯泡L铭牌上标的额定功率为3W
C. 为了不烧坏电表，R的取值范围为1∼15Ω
D. 灯泡的电阻值为5Ω
11. 为打造“宜居宜业”的城市环境，深圳市推出“公交惠民”活动，为确保乘客上下车安全，公交车内在驾驶座位右前方设置有一个后视镜(如图甲)，通过后视镜司机可观察到车内乘客的具体情况。请在图乙中画出A处司机看到B处乘客的光路图。
12. 骑自行车运动健身，低碳又环保。图甲是自行车手刹，其中AOC部分可视为杠杆，O为支点，其简化示意图如图乙。请在图乙中画出刹车时，作用在杠杆AOC上的最小动力F1和阻力臂L2。
13. 在“探究影响滑动摩擦力大小因素”的实验中，做了如图所示的3次实验。
(1)比较图中甲、丙两次实验，是为了探究滑动摩擦力大小与______ 的关系。
(2)小明做图甲中第1次实验时，拉力随时间变化的图象如图A所示，木块的速度随时间变化的图象如图B所示，则第7s时木块所受的摩擦力为______ N。
(3)小芳将实验方法进行了改进，如图C所示。实验时变速拖动长木板，______ (选填“能”或“不能”)测量出木块所受滑动摩擦力的大小。
14. 根据图片，回答问题：
(1)如图1所示的刻度尺，所测量物体的长度为______ cm；
(2)图甲体温计的示数为______ ℃。
15. “奋斗者号”是我国自主研制的深潜器，若当“奋斗者号”完全潜入水中时，排开水的体积为50m3，它所受浮力为______ N。“奋斗者”号在深水下潜过程中所受水的压强______ ，浮力______ 。(后两空均选填“变大”、“变小”或“不变”，ρ水=1.0×103kg/m3，g取10N/kg)
16. 我国“华为”公司是当今世界通讯领域的龙头企业，以手机为例，华为“Mate20pro“不仅采用4000mA⋅h超大容量电池，并且采用“超级快充”技术，不到半小时可把电池充达一半以上，极大方便了人们的使用。已知该电池的部分参数如表所示：
电池名称
锂离子电池
电压
3.7V
容量
4000mA⋅h
(1)其指纹锁“钥匙”是特定人的指纹(S1)、密码(S2)或人脸识别钥匙(S3)三者都可以单独使手机(M)解锁并工作。如图中电路设计符合要求的是______ 。
(2)人们在使用手机长时间通话时，手机会明显发热，一根电阻丝的电阻是10Ω，通过2A的电流时，1min内产生的热量是______ J。损耗的能量不会转化为我们需要的能量，是因为______ ；
(3)两个充电器，一个标注“输出5V 600mA”，另一个标注“输出5V 4A”，其中一个是快速充电器。假设充电效率为90%，选用快速充电器将电池从零充满需要的时间为______ s。
17. 在学校组织的劳动实践活动中，小强想起姥姥做的咸鸭蛋咸味适中，猜想可能和盐水的密度有关。于是，他带盐水到学校，他和小李分别利用器材测量盐水的密度。
(1)调节天平平衡后，小强进行以下实验操作：
①向烧杯中倒入适量盐水，测出烧杯和盐水的总质量m1为55.0g；
②将盐水全部倒入量筒，如图乙所示，可读出体积；
③测量空烧杯的质量m0，天平平衡时，砝码及游码位置如图丙所示，m0=______ g；
④计算出盐水的密度ρ=______ kg/m3。
(2)小李认为实验步骤是③①②④，小强指出：若按小李步骤，测量的盐水的密度比实际______ (“偏大”或“偏小”)。
18. 小华同学用图甲的电路图探究“电流与电阻的关系”，实验中所用的定值电阻分别是5Ω、10Ω、15Ω、20Ω，电源电压为6V不变，滑动变阻器“20Ω1A”。
(1)请根据图甲所示的电路图用笔画线代替导线将图乙所示的实物连接成完整电路。
(2)同组的两个同学先后进行实验，并作出I-R图象如图(2)所示，______ 图(选填“甲”或“乙”)实验操作中不符合要求。
(3)按照上述正确的一组数据继续探究：小华用30Ω的定值电阻代替原来的电阻进行应换用最大阻值不低于______ Ω的滑动变阻器。如果只有“20Ω1A”的滑动变阻器，为了能够继续完成实验，他还可以将电源电压调至______ V。
(4)实验结束后，小吴找到一个标有“2.5V”字样的小灯泡，他设计了如图(3)所示的电路，测量该小灯泡的额定功率，请完成下列步骤：(定值电阻阻值R0已知，电源电压恒定)
①闭合开关S1，断开开关S2，调节滑动变阻器R的滑片，使电压表的示数为______ V；
②保持滑动变阻器R的滑片不动，______ ，读出电压表的示数U1；
③小灯泡的额定功率P额=______ (用已知量和测量的量的符号表示)。
19. 电动车以环保、轻便等特点，成为人们日常的代步工具。如图所示是国产首款倒三轮电动车，该车自身质量为100kg，在水平公路上匀速直线行驶3.6km用时10min，受到的阻力是50N，g取10N/kg。求：
(1)该车在这段时间内行驶的速度是多少？
(2)该车匀速行驶时，牵引力做功的功率是多少？
(3)若该车每个车轮与地面的接触面积为100cm2，该车的最大载重质量是500kg，车胎能承受的最大压强是多大？
20. 在抗击新冠肺炎疫情期间，中医为诊疗发挥了积极作用，称为世界瞩目的“中国战法”重要组成部分。袁伯伯家购买了如图甲所示的智能电热中药壶(具有“加热”和“保温”两种工作状态)，它的内部简化电路如图乙所示，其中只有R1为加热管(只有加热管放出的热量能被水吸收)，R2为限流电阻。已知该壶的额定电压为220V，其加热时的额定功率为1210W。R2阻值为70Ω。求：
(1)R1的阻值；
(2)保温状态时加热管的功率为多少？
(3)某傍晚用电高峰期，实际电压为200V，他只让家中电热中药壶通电工作，使其处于“加热”状态6min。他家电能表表盘如图丙所示。求该过程中电能表指示灯闪烁的次数。
21. 阅读短文，回答问题。
集成灶集成灶是一种集吸油烟机、燃气灶、消毒柜、储藏柜等多种功能于一体的厨房电器。具有节省空间、抽油烟效果好，节能低耗环保等优点。如表是集成灶的相关参数：
电压
220V
风压
300Pa
功率
200∼500W
净重
75kg
(1)在使用集成灶旺油大火炒菜时香味扑鼻而来，这表明分子运动快慢与______ 有关；集成灶消毒柜利用______ 进行消毒(填“红外线”或“紫外线”)。
(2)如图乙所示，是集成灶灶头示意图。使用时打开煤气阀门，拧动点火装置，煤气和空气在进口处混合流向燃烧头被点燃，而煤气不会从进口处向空气中泄漏，其原因是______ 。
A.进口处煤气流速大，压强大于大气压强
B.进口处煤气流速大，压强小于大气压强
C.进口处煤气流速小，压强大于大气压强
D.进口处煤气流速小，压强小于大气压强
(3)集成灶安装熄火自动保护装置，在意外熄火(如汤水溢出)时，装置能自动关闭气路。图1为其模拟装置示意图，电源电压U=6V，当电磁铁线圈中的电流I≤0.02A时，衔铁K被释放从而关闭气路(未画出)启动保护，反之打开气路，线圈电阻不计，热敏电阻Rt的阻值与温度的关系如图2中图线①所示。
①电磁铁上端为______ 极。停止加热(意外熄火)后，随着Rt温度降低，线圈中电流将______ (填“变大”或“变小”)。
②在调试装置时，需满足以下两个条件：
A.装置启动保护时Rt的温度不高于80℃；
B.为防止意外熄火后燃气泄漏的时间过长，装置启动保护Rt的电功率应不超过0.06W；
为满足上述条件，则电阻箱R接入电路阻值的范围是______ 至______ 。
③若仅将Rt更换为图2中图线②所示的热敏电阻(两只热敏电阻的吸、放热本领相同)，则装置启动保护的灵敏度会______ (填“升高”、“降低”或“不变”)。
答案和解析
1.【答案】A
【解析】解：A.根据音色辨别不同航天员声音，故A正确；
B.航天员讲课，我们听课，说明声音可以传递信息，故B错误；
C.调节音量是调节声音的大小，改变的是响度，故C错误；
D.声音不能在真空中传播，地球上的学生听到王亚平的声音是靠电磁波传回地球的，故D错误。
故选：A。
声音是物体的振动产生的；声音的传播需要介质，不能在真空中传播；声音既可以传递信息，又能传递能量；声音的特性指音色、音调和响度。音色与材质有关；音调与频率有关；响度与振幅和距离有关。
本题考查了声音的产生与传播，声音的特性，属于基础题。
2.【答案】D
【解析】解：A、打开冰箱盖时冒出一团“白气”是空气中的水蒸气遇冷就会液化形成“白气”，液化过程放出热量，故A错误；
B、冰箱内部侧壁有很多“白色粉末”是冰箱内部空气中的水蒸气遇冷凝华形成的，凝华过程放出热量，故B错误；
C、冰块放入嘴中冰由固态变成液态属于熔化现象，熔化吸热，故C错误；
D、从冰箱里取出的易拉罐过一会儿外壁出现小水滴，是空气中的水蒸气遇冷液化形成的，故D正确。
故选：D。
(1)物质由气态直接变为固态叫凝华，物质由固态直接变为气态叫升华；由气态变为液态叫液化，由液态变为气态叫汽化；由固态变为液态叫熔化，由液态变为固态叫凝固。
(2)物质在发生物态变化时必然要伴随着吸放热的进行，其中熔化、汽化、升华吸热，凝固、液化、凝华放热。
此题考查的是生活中的物态变化现象，是一道基础题。
3.【答案】D
【解析】解：AC、摄像头是一个凸透镜，是利用物距大于二倍焦距时，成倒立、缩小的实像的规律工作的，故AC错误；
B、测温系统是通过接受人体表面辐射出来的红外线来测温的，故B错误；
D、凸透镜成实像时，物距减小，像距变大，像变大，当被拍摄的人靠近摄像头时，由凸透镜成实像的规律可知，人经摄像头所成的像会变大，故D正确。
故选：D。
凸透镜成像时，物距u>2f时，成倒立缩小的实像，应用是照相机和摄像头；凸透镜成实像时，物距减小，像距变大，像变大。人体会发出红外线，温度越高，红外特征越强。
本题考查了凸透镜的成像特点和应用，要掌握凸透镜成像的规律，搞清每种情况下的应用。在学习过程中要善于总结、寻找规律，学着将所学知识与生活实际联系起来。
4.【答案】A
【解析】解：A、甲图中，花样滑冰运动员被托举静止在空中时，她受到的重力和托举力，作用在同一物体上，大小相等，方向相反，作用在同一直线上，是一对平衡力，故A正确；
B、乙图中，运动员以抛物线轨迹腾飞在最高点时，运动员受到竖直向下的重力、与运动方向相反的阻力作用，所受合力不为零，故B错误；
C、丙图中，短道速滑运动员冲过终点不能立即停止，是由于运动员具有惯性，惯性不是力，不能说受到惯性的作用，故C错误；
D、丁图中，不停地在冰壶前刷冰，冰熔化形成水膜，使接触面脱离而减小摩擦，故D错误。
故选：A。
(1)二力平衡的条件是：大小相等、方向相反、作用在同一直线上、作用在同一物体上；
(2)运动员以抛物线轨迹腾飞在最高点时，运动员处于非平衡状态；
(3)物体保持原来状态不变的性质叫做惯性，惯性大小只与物体的质量有关，与其它因素无关；
(4)减小摩擦的方法：在接触面粗糙程度一定时，减小压力；在压力一定时，减小接触面的粗糙程度；使接触面脱离；用滚动代替滑动。
本题考查了对惯性、影响摩擦力大小的因素、平衡力、力与运动的关系等知识的了解与应用，属力学综合题，难度不大。
5.【答案】D
【解析】解：A、汤圆面饼在小薇手中逐渐变成圆形，这说明力可以改变物体的形状，故A错误；
B、烧烤苕皮是用热传递的方式改变它的内能，故B错误；
C.铁板烤肉是利用铁的比热容较小，升温快的特点，故C错误；
D.很远就能闻到长沙臭豆腐的臭气，属于扩散现象，是因为分子在做无规则运动，故D正确。
故选：D。
(1)力的作用效果：一是力可以改变物体的形状，二是力可以改变物体的运动状态。
(2)改变物体内能的方式有做功和热传递。
(3)比热容小的物质，质量相同的该物质与其它物质相比，吸收相同热量升高温度大。
(4)不同的物质的分子在相互接触时彼此进入对方的现象叫做扩散现象。
本题考查了力的作用效果、改变内能的方法、扩散现象、比热容较大特点的应用，主要考学生对所学物理知识综合应用能力。
6.【答案】C
【解析】解：A、电动机是利用通电导体在磁场中受到力的作用的原理制成的，故A错误；
B、任何机械都不可避免要做额外功，工作效率不可能达到100%，故B错误；
C、给汽车动力电池充电时，将电能转化为化学能，动力电池相当于用电器，故C正确；
D、该汽车的内燃机是一台四冲程汽油机，如图乙所示是汽油机的做功冲程，因为活塞是向下运动的，故D错误。
故选：C。
(1)电动机是利用通电导体在磁场中受到力的作用的原理制成的。
(2)任何机械都不可避免要做额外功，工作效率不可能达到100%。
(3)给汽车动力电池充电时，动力电池相当于用电器。
(4)在内燃机的压缩冲程，进气门和排气门都关闭，活塞自下向上运动；在做功冲程，进气门和排气门都关闭，活塞自上向下运动。
本题考查的是内燃机和电动机的基本原理；关键是知道内燃机的压缩冲程与做功冲程的区别。
7.【答案】B
【解析】解：A、中国能源数字化战略就是通过先进技术可以提升管理效率和生产效率，但不能使能源实现无限循环使用，故A错误；
B、被称为“海上幽灵”的“096”核潜艇利用核裂变产生的能量来驱动，故B正确；
C、传统的汽油机在压缩冲程中将机械能转化为内能，故C错误；
D、有些能量使用以后不可能再被利用，所以要节约资源，故D错误。
故选：B。
(1)云计算、移动互联网、大数据技术、区块链技术、5G技术融合发展，正在改变整个能源的生产、运行、传输模式，通过数字化赋能，可以提升管理效率和生产效率，促进绿色低碳转型；
(2)核能分为核裂变和核聚变两种，核裂变分为两种：可控链式反应和不可控链式反应，前者主要应用在核反应堆中，后者应用在原子弹中；核聚变主要应用在氢弹上；
(3)在汽油机的压缩冲程中，活塞压缩气缸内的燃气做功，将活塞的机械能转化为燃气的内能；
(4)有些能量使用以后不可能再被利用，据此分析。
本题考查能源的有关知识，属于基础知识，难度不大。
8.【答案】C
【解析】解：A、由图可知n=2，绳子自由端移动的距离：s=nh=2×5m=10m，
拉力做的总功：W总=Fs=500N×10m=5000J，
拉力做功的功率：P=W总t=5000J10s=500W，故A错误；
B、拉力做的有用功：W有=Gh=800N×5m=4000J，
拉力所做的额外功：W额=W总-W有=5000J-4000J=1000J，故B错误；
C、绳子自由端运动的速度：v=st=10m10s=1m/s，故C正确；
D、滑轮组的机械效率：η=W有W总×100%=4000J5000J×100%=80%，故D错误。
故选：C。
(1)由图可知n=2，绳子自由端移动的距离s=nh，利用W总=Fs求拉力做的总功，利用P=W总t求拉力做功的功率；
(2)利用W有=Gh求有用功，利用W总=W有+W额求拉力所做的额外功；
(3)利用v=st求出绳子自由端运动的速度；
(4)利用η=W有W总×100%求滑轮组的机械效率。
本题考查使用滑轮组时速度、功、功率和机械效率的计算，关键是从图中得出滑轮组绳子的有效股数。
9.【答案】C
【解析】解：闭合开关，两灯都亮；断开开关，两灯都灭，这说明开关能同时控制两盏灯；指示灯因断路不亮，电灯照常发亮，这说明电灯与指示灯是并联的，为了用电的安全，开关应接在用电器和火线之间，根据选项的电路图可知，C正确。
故选：C。
本题考查了用电器的连接方式，难度不大；
闭合开关，两灯都亮；断开开关，两灯都灭，这说明开关能同时控制两盏灯；指示灯因断路不亮，电灯照常发亮，这说明电灯与指示灯是并联的，再根据正确的家庭电路连接方式即可。
10.【答案】D
【解析】解：ABD、如图所示，灯泡与滑动变阻器串联，电压表测滑动变阻器两端电压，电流表测串联电路的电流；如图乙，当电流为0.2A时，电压表示数为3V，当电流为0.4A时，电压表示数为2V，则电源电压为：
U=U1+U2=I1R1+U2=0.2A×R1+3V，
U=U1'+U2'=I1'R1+U2'=0.4A×R1+2V，
根据电源电压相等可解得电源电压为：U=4V，
灯丝电阻为：R1=5Ω，故D正确、A错误；
灯泡额定功率为：P额=U额2R1=(6V)25Ω=7.2W，故B错误；
C、当R有最大值时，电压表示数为3V，此时灯泡两端电压为：U1''=U-U2''=4V-3V=1V，
此时电路中的电流为：
I''=U1''R1=1V5Ω=0.2A，
R有最大值为：
R大=U2 ' 'I″=3V0.2A=15Ω，
R取最小值时，电流表示数为0.6A，此时灯泡两端电压为：U1'''=I'''R1=0.6A×5Ω=3V，
滑动变阻器两端电压为：
U2'''=U-U1'''=4V-3V=1V，
R有最小值为：
R小=U2'”I‴=1V0.6A=1.7Ω，R的取值范围为1.7∼15Ω，故C错误。
故选：D。
(1)灯丝电阻不变，根据电源电压相等列等式可以求得电源电压和灯泡L的阻值，从而可得灯泡额定功率；
(2)根据题意，当R取最大值时，电压表示数为3V，此时可得灯泡两端电压，电路中的电流，求得R最大值，当R有最小值时，电流表示数为0.6A，可得此时灯泡两端电压，求得滑动变阻器两端电压，求得R最小值。
本题考查欧姆定律，电功率的计算，根据电源电压相等列等式是解题的关键，有一定的难度。
11.【答案】解：平面镜成像时，像与物体关于镜面对称，据此作出B点关于镜面的对称点B'即为B在镜中的像，连接像点B'与A与镜面相交于一点O，即为入射点，连接AO、BO，则BO是入射光线，OA为反射光线，如下图所示：
【解析】根据平面镜成像的特点：像与物体关于镜面对称，并且要知道反射光线的反向延长线过像点即可作图。
本题考查根据光的反射定律和平面镜成像特点的作图，注意在做光路图时，实线与虚线的区分，光线要有箭头。
12.【答案】解：由杠杆平衡条件F1L1=F2L2可知，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小；图中支点在O点，因此OC作为动力臂最长；动力的方向应该垂直力臂OC向上，过点C垂直于OC向上作出最小动力F1的示意图，如图所示：
【解析】杠杆平衡条件：动力×动力臂=阻力×阻力臂(F1 L1=F2 L2)，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小。
本题的解题关键是通过杠杆的平衡条件得出：在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小的结论。
13.【答案】接触面粗糙程度 3 能
【解析】解：(1)比较图中甲、丙两次实验，压力大小相同，而接触面粗糙程度不同，是为了探究滑动摩擦力与触面粗糙程度的关系；
(2)根据图B可知，木块在2-6s做匀速直线运动，由A图可知，此时的拉力为3N，根据二力平衡的条件可知，木块受到的摩擦力为3N；因压力大小和接触面的粗糙程度不变，则7s时木块所受的摩擦力不变，仍为3N；
(3)如图C所示，木块相对地面处于静止状态，受到测力计的拉力与受到木板施加的滑动摩擦力为一对平衡力，大小相等，方向相反，因测力计的拉力方向为水平向左，故木块所受的摩擦力方向为水平向右；故能测量出木块所受滑动擦力的大小。
故答案为：(1)接触面的粗糙程度；(2)3；(3)能。
(1)影响滑动摩擦力大小因素有两个：压力大小和接触面的粗糙程度，研究与其中一个因素的关系时，要控制另外一个因素不变，据此分析回答；
(2)根据图B可知，木块在2-6s做匀速直线运动，由A图，根据二力平衡可知木块受到的摩擦力大小；根据压力大小和接触面的粗糙程度不变，可得出7s时木块所受的摩擦力；
(3)如图C所示，木块相对地面处于静止状态，根据二力平衡原理分析回答。
本题探究滑动摩擦力的大小与哪些因素有关，考查实验原理及控制变量法的运用和对实验方案的改进，体现了对过程和方法的考查。
14.【答案】3.0038.5
【解析】解：由图知：
(1)刻度尺上1cm之间有10个小格，所以一个小格代表1mm，即刻度尺的分度值为1mm；物体左侧与3.50cm对齐，右侧与6.50cm对齐，所以物体的长度为L=6.50cm-3.50cm=3.00cm；
(2)在体温计上，1℃之间有10个小格，一个小格代表0.1℃，所以此温度计的分度值为0.1℃，读数为38.5℃。
故答案为：(1)3.00；(2)38.5。
(1)刻度尺的分度值为相邻的刻度线表示的长度；起始端没从0开始，把3.50cm处当作“0”刻度，读出末端刻度值，减去3.50cm即为物体长度，注意刻度尺要估读到分度值的下一位；
(2)使用温度计测量温度时，首先要明确温度计的分度值，读数时视线与液柱凹液面相平。
本题考查的是常见的几种物理仪器的读数方法，在读数前一定要观察仪器的量程和分度值；需要注意的是长度的测量需要进行估读；读取温度计示数时，一定先明确液柱最高处在零上还是零下，然后进行读数。
15.【答案】5×105 变大 不变
【解析】解：深潜器完全潜入水中时所受的浮力F浮=ρ水gV排=1.0×103kg/m3×10N/kg×50m3=5×105N；
在水面以下下潜的过程中深度变大，潜水器排开海水的体积不变，根据p=ρ液gh可知受到水的压强变大；根据F浮=ρ液gV排可知，潜水器受到的浮力不变。
故答案为：5×105；变大；不变。
(1)知道深潜器完全潜入水中时排开水的体积，根据F浮=ρ液gV排求出所受的浮力；
(2)“奋斗者”号在深水下潜过程中深度变大，潜水器排开海水的体积和水的密度不变，根据p=ρ液gh判断受到水的压强；根据F浮=ρ液gV排判断潜水器受到的浮力变化。
本题考查了阿基米德原理和液体压强公式的应用，是一道较为简单的应用题。
16.【答案】B 2400 能量的转化具有方向性 2960
【解析】解：(1)其指纹锁“钥匙”是特定人的指纹(S1)、密码(S2)或人脸识别钥匙(S3)三者都可以单独使手机(M)解锁并工作，由此可知三个开关互不影响，则三个开关应并联，再与电动机串联，所以B正确；
A、三个开关同时闭合时，会造成短路；C、三个开关同时闭合才能解锁；D、S2和S3同时闭合会造成短路，故ACD错误，故选B。
(2)已知电阻丝的电阻R=10Ω，通过的电流I=2A，通电时间t=1min=60s，
则内1min内产生的热量是Q=I2Rt=(2A)2×10Ω×60s=2400J；
(3)两个充电器的功率分别为：
P1=U1I1=5V×600×10-3A=3W；
P2=U2I2=5V×4A=20W；
所以第二个的充电速度快；
电池充满电储存的电能为：W=UIt=3.7V×4000×10-3A×3600s=53280J；
已知充电效率为η=90%，则消耗的电能为：W充=Wη=53280J90%=59200J；
由公式P=Wt可得，选用快速充电器将电池从零充满需要的时间：
t=W充P2=59200J20W=2960s。
故答案为：(1)B；(2)2400；能量的转化具有方向性；(3)2960。
(1)三种方式都可以使单独手机解锁并工作，三个开关互不影响，据此判断选项即可得出答案；
(2)根据焦耳定律公式Q=I2Rt，可以计算出产生的热量；能量的转化、能量的转移、都是有方向性的；
(3)先根据公式P=UI计算得两个充电器的功率，判断出第二个的充电速度快；已知充电效率为η=90%，则消耗的电能为W充=Wη；再由公式P=Wt可得选用快速充电器将电池从零充满需要的时间。
本题考查了焦耳定律的应用、电路的设计、效率公式的应用等，难度适中，是一道好题。
17.【答案】321.15×103 偏大
【解析】解：(1)③标尺的分度值为0.2g，空烧杯的质量：m0=20g+10g+2g=32g；
④量筒中盐水的质量为：m=m1-m0=55.0g-32g=23g，
如图乙所示，量筒的分度值为1mL，用量筒量出盐水的体积：V=20mL=20cm3，
盐水的密度是：ρ=mV=23g20cm3=1.15g/cm3=1.15×103kg/m3；
(2)将盐水全部倒入量筒时，烧杯中会残留部分盐水，使得测量的盐水的体积偏小，质量准确，根据ρ=mV可知，测得盐水的密度偏大。
故答案为：(1)③32；④1.15×103；(2)偏大。
(1)根据标尺的分度值得出烧杯的质量，进而算出盐水的质量；
如图乙量筒的分度值为1mL，据此得出盐水的体积，根据密度公式求出盐水的密度；
(2)烧杯中会残留部分盐水，使得测量的盐水的体积偏小，质量准确，根据ρ=mV可知，测得盐水的密度偏大。
本题测量盐水的密度，考查天平的调节和使用、量筒的使用及密度公式的运用，难度适中。
18.【答案】乙 3052.5闭合开关S2，断开开关S1 2.5V×U1-2.5VR0
【解析】解：(1)电压表应并联在定值电阻两端，如下图所示：
；
(2)图甲中电压值为：UV=IR=5Ω×0.6A=10Ω×0.3A=15Ω×0.2A=3V，图乙中电压值：5Ω×0.6A≠10Ω×0.4A，没有固定定值电阻两端的电压不变，所以操作乙图不符合要求；
(3)实验中使用的定值电阻阻值最大为30Ω，定值电阻两端的电压始终保持UV=3V，根据串联电路电压的规律，滑动变阻器分得的电压：U滑=U-UV=6V-3V=3V，滑动变阻器分得的电压为电压表示数的3V3V=1倍，根据分压原理，当接入30Ω电阻时，滑动变阻器连入电路中的电阻为：R滑=1×30Ω=30Ω，即所选择的滑动变阻器的最大阻值不能小于30Ω；
若使用滑动变阻器规格是“20Ω1A”，为了能够继续完成实验，定值电阻两端的电压始终保持UV=3V；设电源电压为U，根据串联电路电压的规律和分压原理有：
U-UVUV=R滑R定------①；
①式中左边为一定值，故右边也为一定值，当滑动变阻器连入的电阻最大时，定值电阻也最大，此时电源电压最大，
U-3V3V=20Ω30Ω，
解得U=5V，即调节电源不能超过5V才能完成本次实验操作；
(4)实验步骤：
①闭合开关S1，断开开关S2，调节滑动变阻器R的滑片，使电压表的示数为2.5V；
②保持滑动变阻器R的滑片不动，闭合开关S2，断开开关S1，读出电压表的示数U1；
③在步骤①中，灯泡、定值电阻和滑动变阻器串联，电压表测灯泡两端电压，调节滑动变阻器R的滑片，使电压表的示数为2.5V，此时灯泡正常发光；
在步骤②中，灯泡、定值电阻和滑动变阻器仍串联，电压表测灯泡和定值电阻两端电压，因电路的连接关系没有改变，各电阻的大小和通过的电流不变，灯仍正常发光；根据串联电路电压规律，定值电阻两端电压为U0=U1-2.5V，
根据串联电路电流特点，灯泡正常发光时的电流为I额=I0=U0R0=U1-2.5VR0，
则小灯泡的额定功率P额=U额I额=2.5V×U1-2.5VR0。
故答案为：(1)见解答图；(2)乙；(3)30；5；(4)①2.5；②闭合开关S2，断开开关S1；③2.5V×U1-2.5VR0。
(1)电压表应并联在定值电阻两端；
(2)探究电流与电阻关系实验时要控制电阻两端的电压不变；
(3)探究电流与电阻的关系，应保持电阻两端的电压不变；根据串联电路电压的规律求出滑动变阻器分得的电压，根据分压原理，求出当接入30Ω电阻时滑动变阻器连入电路中的电阻，进而确定滑动变阻器最小阻值；
根据串联电路电压的规律和分压原理求解；
(4)为测灯泡的额定功率需先使灯泡正常发光；保持滑动变阻器R的滑片不动，通过开关的转换，使电压表测灯泡和定值电阻两端电压，因电路的连接关系没有改变，各电阻的大小和通过的电流不变，灯仍正常发光；根据串联电路特点和欧姆定律计算出灯泡正常发光的电流，由P=UI计算灯泡的额定功率。
本题探究“电流与电阻的关系”实验，考查了电路连接、图象分析、控制变量法和欧姆定律的应用及设计实验方案测功率的能力。
19.【答案】解：(1)该车在这段时间内行驶的速度：v=st=3.6×103m10×60s=6m/s；
(2)因为电动车在水平公路上做匀速直线运动，所以，由二力平衡条件可知，电动车的牵引力：F=f=50N，
则牵引力做功的功率：P=Wt=Fst=Fv=50N×6m/s=300W；
(3)电动车对水平地面的最大压力：F压=G=mg=(500kg+100kg)×10N/kg=6000N，
由p=FS可知车胎能承受的最大压强是p=F压S=6000N3×100×10-4m2=2×105Pa。
答：(1)该车在这段时间内行驶的速度是6m/s；
(2)该车匀速行驶时，牵引力做功的功率是300W；
(3)车胎能承受的最大压强是2×105Pa。
【解析】(1)根据v=st求出该车在这段时间内行驶的速度；
(2)根据二力平衡条件求出电动车的牵引力，根据P=Wt=Fst=Fv求牵引力做功的功率；
(3)电动车对水平地面的压力大小等于电动车和载重的最大总重力，根据p=FS求出车胎能承受的最大压强。
本题考查二力平衡条件、速度公式、功率公式、压强定义式和重力公式的应用，关键是知道水平面上物体的压力和自身的重力相等。
20.【答案】解：(1)R1的阻值为：R1=U2P=220V21210W=40Ω；
(2)保温状态时，R1和R2串联，电路中的电流：
I=UR总=220V40Ω+70Ω=2A；
保温状态时加热管的功率为：
P保=I2R=(2A)2×40Ω=160W；
(3)当实际电压为200V时，电热中药壶的实际电功率为：
P实=U2R1=200V240Ω=1000W=1kW；
电热中药壶“加热”6min中消耗的电能：
W=P实t=1kW×0.1h=0.1kW⋅h；
该过程中电能表指示灯闪烁的次数：
n=1200imp/kW⋅h×0.1kW⋅h=120imp。
答：(1)R1的阻值是40Ω；
(2)保温状态时加热管的功率为1000W；
(3)该过程中电能表指示灯闪烁的次数为120次。
【解析】(1)根据公式R=U2P计算R1的阻值；
(2)先算出保温时的总电阻，再根据P=I2R计算加热管的功率。
(3)先算出消耗的电能，再根据电能表上的示数计算它闪烁的次数。
本题考查了电功率的计算和电能表的使用，属于基础题。
21.【答案】温度 紫外线 B S 变小 150Ω200Ω降低
【解析】解：(1)在使用集成灶旺油大火炒菜时，温度较高，香味分子运动剧烈，香味扑鼻而来，这表明分子运动快慢与温度有关；
紫外线具有杀菌消毒的作用，集成灶消毒柜是利用紫外线进行消毒的；
(2)因为流速越快，流体的压强越小，所以进口处煤气流速大，压强小于大气压，煤气和空气在大气压的作用下流向燃烧头，而煤气不会向空气中泄露，故选B；
(3)①由安培定则可知，电磁铁下端为N极，上端为S极；
停止加热(意外熄火)后，随着Rt温度降低，由图2中图线①知，Rt的阻值增大，由欧姆定律可知，线圈中电流将变小；
②装置启动保护功能时，由题知此时电路中的电流I=0.02A，设此时电阻箱接入电路的阻值为R1，Rt的温度为80℃，由图2中图线①可知，热敏电阻的阻值Rt=100Ω，
此时电路的总电阻为：R总=UI=6V0.02A=300Ω；
由电阻的串联可得，R1的电阻为：R1=R总-Rt=300Ω-100Ω=200Ω；
为防止意外熄火后燃气泄漏的时间过长，装置启动保护时Rt的电功率应不超过0.06W，设此时电阻箱的阻值为R2，
此时电路中I=0.02A，Rt的最大电功率为0.06W，
所以Pt=I2Rt'=0.06W，
即：(0.02A)2×Rt'=0.06W，
解得Rt'=150Ω，
此时电阻箱的阻值：R2=R总-Rt'=300Ω-150Ω=150Ω，
所以，电阻箱R接入电路阻值的范围：150Ω≤R≤200Ω；
③由图2可知，随着熄火后R温度降低，仅将R更换为图线②所对应的热敏电阻，图线②要比图线①所对应的热敏电阻需降温至更低的温度才能启动保护，因此灵敏度降低。
故答案为：(1)温度；紫外线；(2)B；(3)①S；变小；②150Ω；200Ω；③降低。
(1)分子热运动与温度有关，温度越高，分子运动越剧烈；紫外线可以用来杀菌和消毒；
(2)流体在流速大的地方压强较小，在流速小的地方压强较大，比较煤气进口处的内外气体的流速分析回答；
(3)①由安培定则可知判断电磁铁上端极性；
根据图像得出电阻与温度的关系，根据欧姆定律求出随着Rt温度降低，线圈中电流的变化；
②根据装置启动保护时Rt的温度不高于80℃，算出电阻箱的最大电阻值；
根据装置启动保护时Rt的电功率应不超过0.06W，算出电阻箱的最小电阻值；
③更换热敏后，装置启动熄火保护功能时，电路中的电流及电路的总电阻是确定的，比较前、后热敏电阻的阻值大小可知装置启动保护功能的灵敏度变化。
本题综合考查影响分子运动快慢的因素、紫外线的应用、电磁铁、欧姆定律和电功率等知识，是一道综合题，难度较大。
2023年广东省深圳市福田区红岭中学中考物理三模试卷
1. 2022年3月23日下午，“天宫课堂”第二课在中国空间站开讲了。下列有关“天宫课堂”的分析正确的是( )
A. 主要通过音色辨别不同航天员
B. 航天员讲课是利用声传递能量
C. 调大直播电视音量是增大音调
D. 在地面上听到王亚平的声音，说明真空可以传声
2. 随着五一小长假的到来，许多家庭准备趁着假期出去郊游，便携车载冰箱，为郊游中随时畅享冰镇饮料提供了可能。如图所示的车载冰箱，采用环保型制冷剂直流变频压缩机，精准控温20℃至-20℃。下列对有关现象的解释正确的是( )
A. 打开冰箱盖，盖周围的“白气”是冰箱内的水汽化形成的
B. 冰箱内的白色“粉末”是凝固形成的，这一过程要吸热
C. 冰棍放入嘴中会有冰凉的感觉是因为冰块升华吸热
D. 从冰箱内取出的饮料过一会儿外壁出现的水珠是水蒸气液化形成的
3. 为严控新冠疫情，各校配备了人脸识别和测温系统，如图所示。通过校门时，只需将人脸面向屏幕摄像头，该系统就能将测试者的面部信息与备案信息进行比对并获取体温，决定放行与否。关于门禁系统，下列说法中正确的是( )
A. 该系统的核心光学元件是凹透镜
B. 体温检测系统是利用紫外线工作的
C. 该系统的摄像头所成的像是正立、缩小的实像
D. 进校人员走近摄像头时，屏幕上显示的像将变大
4. 第24届冬奥会2022年2月在北京隆重举行，众多体育项目蕴含着丰富的物理知识，关于图中涉及到的运动，下列说法正确的是( )
A. 甲图中，花样滑冰运动员被托举静止在空中时，她受到的重力和托举力是一对平衡力
B. 乙图中，运动员以抛物线轨迹腾飞在最高点时，运动员所受合力为零
C. 丙图中，短道速滑运动员冲过终点不能立即停止，是由于受到惯性的作用
D. 丁图中，不停地在冰壶前刷冰，是通过增大接触面的粗糙程度从而增大摩擦力
5. 疫情过后，夜市文化悄然兴起，小薇与朋友开心的逛金沙天街的夜市，以下分析正确的是( )
A. 汤圆面饼在小薇手中逐渐变成圆形，这说明力可以改变物体的运动状态
B. 烧烤苕皮是用做功的方式改变它的内能
C. 铁板烤肉是利用了铁板的比热容较大的特点
D. 长沙臭豆腐很远就能闻到臭气是因为分子在做无规则运动
6. 比亚迪新能源油电混合动力汽车，搭载了传统的内燃机、高效的电动机、发电机和蓄电池组。行驶过程中内燃机提供动力，同时可为蓄电池充电，也可以由蓄电池和电动机提供动力，这二者结合使用实现节能环保的效果。下列说法正确的是( )
A. 电动机的工作原理是利用电磁感应现象
B. 高效的电动机的工作效率可以达到100%
C. 给汽车动力电池充电时，动力电池相当于用电器
D. 该汽车的内燃机是一台四冲程汽油机，如图乙所示是汽油机的压缩冲程
7. 中国近年来在科技方面发展迅猛，特别是能源方面取得了骄人成绩。关于能源、能量及其转化，下列说法中正确的是( )
A. 中国能源数字化战略就是通过先进技术使能源实现无限循环使用
B. 被称为“海上幽灵”的“096”核潜艇利用核裂变产生的能量来驱动
C. 传统的汽油机在压缩冲程中将内能转化为机械能，从而实现动力输出
D. 能量既不会创造也不会消灭，总量是不会变的，所以不需节约能源
8. 在老旧小区改造中，工人利用滑轮组将重800N的建筑材料提升到楼顶，如图所示，已知工人对绳子的拉力为500N，建筑材料在10s内匀速上升了5m。不计绳重和摩擦，则提升重物的过程中，下列说法正确的是( )
A. 拉力F的功率是400W
B. 拉力所做的额外功是2000J
C. 绳子自由端运动的速度是1m/s
D. 滑轮组的机械效率是70%
9. 用带指示灯的开关控制阳台的电灯；闭合开关，两灯都亮；断开开关，两灯都灭。使用过程中发现：指示灯因断路不亮，电灯照常发亮。下列连接方式符合上述现象的是( )
A. B.
C. D.
10. 如图甲所示的电路中，电源电压保持不变，灯泡L的铭牌“6V★”，其中额定功率模糊不清，灯丝电阻不变。R为滑动变阻器，R的阻值范围为(0∼20Ω)、电流表的量程(0∼0.6A)，电压表的量程(0∼3V)。闭合开关，移动滑片P的过程中，电压表示数与电流表示数的变化关系如图乙所示，则下列说法正确的是( )
A. 电源电压为3V
B. 灯泡L铭牌上标的额定功率为3W
C. 为了不烧坏电表，R的取值范围为1∼15Ω
D. 灯泡的电阻值为5Ω
11. 为打造“宜居宜业”的城市环境，深圳市推出“公交惠民”活动，为确保乘客上下车安全，公交车内在驾驶座位右前方设置有一个后视镜(如图甲)，通过后视镜司机可观察到车内乘客的具体情况。请在图乙中画出A处司机看到B处乘客的光路图。
12. 骑自行车运动健身，低碳又环保。图甲是自行车手刹，其中AOC部分可视为杠杆，O为支点，其简化示意图如图乙。请在图乙中画出刹车时，作用在杠杆AOC上的最小动力F1和阻力臂L2。
13. 在“探究影响滑动摩擦力大小因素”的实验中，做了如图所示的3次实验。
(1)比较图中甲、丙两次实验，是为了探究滑动摩擦力大小与______ 的关系。
(2)小明做图甲中第1次实验时，拉力随时间变化的图象如图A所示，木块的速度随时间变化的图象如图B所示，则第7s时木块所受的摩擦力为______ N。
(3)小芳将实验方法进行了改进，如图C所示。实验时变速拖动长木板，______ (选填“能”或“不能”)测量出木块所受滑动摩擦力的大小。
14. 根据图片，回答问题：
(1)如图1所示的刻度尺，所测量物体的长度为______ cm；
(2)图甲体温计的示数为______ ℃。
15. “奋斗者号”是我国自主研制的深潜器，若当“奋斗者号”完全潜入水中时，排开水的体积为50m3，它所受浮力为______ N。“奋斗者”号在深水下潜过程中所受水的压强______ ，浮力______ 。(后两空均选填“变大”、“变小”或“不变”，ρ水=1.0×103kg/m3，g取10N/kg)
16. 我国“华为”公司是当今世界通讯领域的龙头企业，以手机为例，华为“Mate20pro“不仅采用4000mA⋅h超大容量电池，并且采用“超级快充”技术，不到半小时可把电池充达一半以上，极大方便了人们的使用。已知该电池的部分参数如表所示：
电池名称
锂离子电池
电压
3.7V
容量
4000mA⋅h
(1)其指纹锁“钥匙”是特定人的指纹(S1)、密码(S2)或人脸识别钥匙(S3)三者都可以单独使手机(M)解锁并工作。如图中电路设计符合要求的是______ 。
(2)人们在使用手机长时间通话时，手机会明显发热，一根电阻丝的电阻是10Ω，通过2A的电流时，1min内产生的热量是______ J。损耗的能量不会转化为我们需要的能量，是因为______ ；
(3)两个充电器，一个标注“输出5V 600mA”，另一个标注“输出5V 4A”，其中一个是快速充电器。假设充电效率为90%，选用快速充电器将电池从零充满需要的时间为______ s。
17. 在学校组织的劳动实践活动中，小强想起姥姥做的咸鸭蛋咸味适中，猜想可能和盐水的密度有关。于是，他带盐水到学校，他和小李分别利用器材测量盐水的密度。
(1)调节天平平衡后，小强进行以下实验操作：
①向烧杯中倒入适量盐水，测出烧杯和盐水的总质量m1为55.0g；
②将盐水全部倒入量筒，如图乙所示，可读出体积；
③测量空烧杯的质量m0，天平平衡时，砝码及游码位置如图丙所示，m0=______ g；
④计算出盐水的密度ρ=______ kg/m3。
(2)小李认为实验步骤是③①②④，小强指出：若按小李步骤，测量的盐水的密度比实际______ (“偏大”或“偏小”)。
18. 小华同学用图甲的电路图探究“电流与电阻的关系”，实验中所用的定值电阻分别是5Ω、10Ω、15Ω、20Ω，电源电压为6V不变，滑动变阻器“20Ω1A”。
(1)请根据图甲所示的电路图用笔画线代替导线将图乙所示的实物连接成完整电路。
(2)同组的两个同学先后进行实验，并作出I-R图象如图(2)所示，______ 图(选填“甲”或“乙”)实验操作中不符合要求。
(3)按照上述正确的一组数据继续探究：小华用30Ω的定值电阻代替原来的电阻进行应换用最大阻值不低于______ Ω的滑动变阻器。如果只有“20Ω1A”的滑动变阻器，为了能够继续完成实验，他还可以将电源电压调至______ V。
(4)实验结束后，小吴找到一个标有“2.5V”字样的小灯泡，他设计了如图(3)所示的电路，测量该小灯泡的额定功率，请完成下列步骤：(定值电阻阻值R0已知，电源电压恒定)
①闭合开关S1，断开开关S2，调节滑动变阻器R的滑片，使电压表的示数为______ V；
②保持滑动变阻器R的滑片不动，______ ，读出电压表的示数U1；
③小灯泡的额定功率P额=______ (用已知量和测量的量的符号表示)。
19. 电动车以环保、轻便等特点，成为人们日常的代步工具。如图所示是国产首款倒三轮电动车，该车自身质量为100kg，在水平公路上匀速直线行驶3.6km用时10min，受到的阻力是50N，g取10N/kg。求：
(1)该车在这段时间内行驶的速度是多少？
(2)该车匀速行驶时，牵引力做功的功率是多少？
(3)若该车每个车轮与地面的接触面积为100cm2，该车的最大载重质量是500kg，车胎能承受的最大压强是多大？
20. 在抗击新冠肺炎疫情期间，中医为诊疗发挥了积极作用，称为世界瞩目的“中国战法”重要组成部分。袁伯伯家购买了如图甲所示的智能电热中药壶(具有“加热”和“保温”两种工作状态)，它的内部简化电路如图乙所示，其中只有R1为加热管(只有加热管放出的热量能被水吸收)，R2为限流电阻。已知该壶的额定电压为220V，其加热时的额定功率为1210W。R2阻值为70Ω。求：
(1)R1的阻值；
(2)保温状态时加热管的功率为多少？
(3)某傍晚用电高峰期，实际电压为200V，他只让家中电热中药壶通电工作，使其处于“加热”状态6min。他家电能表表盘如图丙所示。求该过程中电能表指示灯闪烁的次数。
21. 阅读短文，回答问题。
集成灶集成灶是一种集吸油烟机、燃气灶、消毒柜、储藏柜等多种功能于一体的厨房电器。具有节省空间、抽油烟效果好，节能低耗环保等优点。如表是集成灶的相关参数：
电压
220V
风压
300Pa
功率
200∼500W
净重
75kg
(1)在使用集成灶旺油大火炒菜时香味扑鼻而来，这表明分子运动快慢与______ 有关；集成灶消毒柜利用______ 进行消毒(填“红外线”或“紫外线”)。
(2)如图乙所示，是集成灶灶头示意图。使用时打开煤气阀门，拧动点火装置，煤气和空气在进口处混合流向燃烧头被点燃，而煤气不会从进口处向空气中泄漏，其原因是______ 。
A.进口处煤气流速大，压强大于大气压强
B.进口处煤气流速大，压强小于大气压强
C.进口处煤气流速小，压强大于大气压强
D.进口处煤气流速小，压强小于大气压强
(3)集成灶安装熄火自动保护装置，在意外熄火(如汤水溢出)时，装置能自动关闭气路。图1为其模拟装置示意图，电源电压U=6V，当电磁铁线圈中的电流I≤0.02A时，衔铁K被释放从而关闭气路(未画出)启动保护，反之打开气路，线圈电阻不计，热敏电阻Rt的阻值与温度的关系如图2中图线①所示。
①电磁铁上端为______ 极。停止加热(意外熄火)后，随着Rt温度降低，线圈中电流将______ (填“变大”或“变小”)。
②在调试装置时，需满足以下两个条件：
A.装置启动保护时Rt的温度不高于80℃；
B.为防止意外熄火后燃气泄漏的时间过长，装置启动保护Rt的电功率应不超过0.06W；
为满足上述条件，则电阻箱R接入电路阻值的范围是______ 至______ 。
③若仅将Rt更换为图2中图线②所示的热敏电阻(两只热敏电阻的吸、放热本领相同)，则装置启动保护的灵敏度会______ (填“升高”、“降低”或“不变”)。
答案和解析
1.【答案】A
【解析】解：A.根据音色辨别不同航天员声音，故A正确；
B.航天员讲课，我们听课，说明声音可以传递信息，故B错误；
C.调节音量是调节声音的大小，改变的是响度，故C错误；
D.声音不能在真空中传播，地球上的学生听到王亚平的声音是靠电磁波传回地球的，故D错误。
故选：A。
声音是物体的振动产生的；声音的传播需要介质，不能在真空中传播；声音既可以传递信息，又能传递能量；声音的特性指音色、音调和响度。音色与材质有关；音调与频率有关；响度与振幅和距离有关。
本题考查了声音的产生与传播，声音的特性，属于基础题。
2.【答案】D
【解析】解：A、打开冰箱盖时冒出一团“白气”是空气中的水蒸气遇冷就会液化形成“白气”，液化过程放出热量，故A错误；
B、冰箱内部侧壁有很多“白色粉末”是冰箱内部空气中的水蒸气遇冷凝华形成的，凝华过程放出热量，故B错误；
C、冰块放入嘴中冰由固态变成液态属于熔化现象，熔化吸热，故C错误；
D、从冰箱里取出的易拉罐过一会儿外壁出现小水滴，是空气中的水蒸气遇冷液化形成的，故D正确。
故选：D。
(1)物质由气态直接变为固态叫凝华，物质由固态直接变为气态叫升华；由气态变为液态叫液化，由液态变为气态叫汽化；由固态变为液态叫熔化，由液态变为固态叫凝固。
(2)物质在发生物态变化时必然要伴随着吸放热的进行，其中熔化、汽化、升华吸热，凝固、液化、凝华放热。
此题考查的是生活中的物态变化现象，是一道基础题。
3.【答案】D
【解析】解：AC、摄像头是一个凸透镜，是利用物距大于二倍焦距时，成倒立、缩小的实像的规律工作的，故AC错误；
B、测温系统是通过接受人体表面辐射出来的红外线来测温的，故B错误；
D、凸透镜成实像时，物距减小，像距变大，像变大，当被拍摄的人靠近摄像头时，由凸透镜成实像的规律可知，人经摄像头所成的像会变大，故D正确。
故选：D。
凸透镜成像时，物距u>2f时，成倒立缩小的实像，应用是照相机和摄像头；凸透镜成实像时，物距减小，像距变大，像变大。人体会发出红外线，温度越高，红外特征越强。
本题考查了凸透镜的成像特点和应用，要掌握凸透镜成像的规律，搞清每种情况下的应用。在学习过程中要善于总结、寻找规律，学着将所学知识与生活实际联系起来。
4.【答案】A
【解析】解：A、甲图中，花样滑冰运动员被托举静止在空中时，她受到的重力和托举力，作用在同一物体上，大小相等，方向相反，作用在同一直线上，是一对平衡力，故A正确；
B、乙图中，运动员以抛物线轨迹腾飞在最高点时，运动员受到竖直向下的重力、与运动方向相反的阻力作用，所受合力不为零，故B错误；
C、丙图中，短道速滑运动员冲过终点不能立即停止，是由于运动员具有惯性，惯性不是力，不能说受到惯性的作用，故C错误；
D、丁图中，不停地在冰壶前刷冰，冰熔化形成水膜，使接触面脱离而减小摩擦，故D错误。
故选：A。
(1)二力平衡的条件是：大小相等、方向相反、作用在同一直线上、作用在同一物体上；
(2)运动员以抛物线轨迹腾飞在最高点时，运动员处于非平衡状态；
(3)物体保持原来状态不变的性质叫做惯性，惯性大小只与物体的质量有关，与其它因素无关；
(4)减小摩擦的方法：在接触面粗糙程度一定时，减小压力；在压力一定时，减小接触面的粗糙程度；使接触面脱离；用滚动代替滑动。
本题考查了对惯性、影响摩擦力大小的因素、平衡力、力与运动的关系等知识的了解与应用，属力学综合题，难度不大。
5.【答案】D
【解析】解：A、汤圆面饼在小薇手中逐渐变成圆形，这说明力可以改变物体的形状，故A错误；
B、烧烤苕皮是用热传递的方式改变它的内能，故B错误；
C.铁板烤肉是利用铁的比热容较小，升温快的特点，故C错误；
D.很远就能闻到长沙臭豆腐的臭气，属于扩散现象，是因为分子在做无规则运动，故D正确。
故选：D。
(1)力的作用效果：一是力可以改变物体的形状，二是力可以改变物体的运动状态。
(2)改变物体内能的方式有做功和热传递。
(3)比热容小的物质，质量相同的该物质与其它物质相比，吸收相同热量升高温度大。
(4)不同的物质的分子在相互接触时彼此进入对方的现象叫做扩散现象。
本题考查了力的作用效果、改变内能的方法、扩散现象、比热容较大特点的应用，主要考学生对所学物理知识综合应用能力。
6.【答案】C
【解析】解：A、电动机是利用通电导体在磁场中受到力的作用的原理制成的，故A错误；
B、任何机械都不可避免要做额外功，工作效率不可能达到100%，故B错误；
C、给汽车动力电池充电时，将电能转化为化学能，动力电池相当于用电器，故C正确；
D、该汽车的内燃机是一台四冲程汽油机，如图乙所示是汽油机的做功冲程，因为活塞是向下运动的，故D错误。
故选：C。
(1)电动机是利用通电导体在磁场中受到力的作用的原理制成的。
(2)任何机械都不可避免要做额外功，工作效率不可能达到100%。
(3)给汽车动力电池充电时，动力电池相当于用电器。
(4)在内燃机的压缩冲程，进气门和排气门都关闭，活塞自下向上运动；在做功冲程，进气门和排气门都关闭，活塞自上向下运动。
本题考查的是内燃机和电动机的基本原理；关键是知道内燃机的压缩冲程与做功冲程的区别。
7.【答案】B
【解析】解：A、中国能源数字化战略就是通过先进技术可以提升管理效率和生产效率，但不能使能源实现无限循环使用，故A错误；
B、被称为“海上幽灵”的“096”核潜艇利用核裂变产生的能量来驱动，故B正确；
C、传统的汽油机在压缩冲程中将机械能转化为内能，故C错误；
D、有些能量使用以后不可能再被利用，所以要节约资源，故D错误。
故选：B。
(1)云计算、移动互联网、大数据技术、区块链技术、5G技术融合发展，正在改变整个能源的生产、运行、传输模式，通过数字化赋能，可以提升管理效率和生产效率，促进绿色低碳转型；
(2)核能分为核裂变和核聚变两种，核裂变分为两种：可控链式反应和不可控链式反应，前者主要应用在核反应堆中，后者应用在原子弹中；核聚变主要应用在氢弹上；
(3)在汽油机的压缩冲程中，活塞压缩气缸内的燃气做功，将活塞的机械能转化为燃气的内能；
(4)有些能量使用以后不可能再被利用，据此分析。
本题考查能源的有关知识，属于基础知识，难度不大。
8.【答案】C
【解析】解：A、由图可知n=2，绳子自由端移动的距离：s=nh=2×5m=10m，
拉力做的总功：W总=Fs=500N×10m=5000J，
拉力做功的功率：P=W总t=5000J10s=500W，故A错误；
B、拉力做的有用功：W有=Gh=800N×5m=4000J，
拉力所做的额外功：W额=W总-W有=5000J-4000J=1000J，故B错误；
C、绳子自由端运动的速度：v=st=10m10s=1m/s，故C正确；
D、滑轮组的机械效率：η=W有W总×100%=4000J5000J×100%=80%，故D错误。
故选：C。
(1)由图可知n=2，绳子自由端移动的距离s=nh，利用W总=Fs求拉力做的总功，利用P=W总t求拉力做功的功率；
(2)利用W有=Gh求有用功，利用W总=W有+W额求拉力所做的额外功；
(3)利用v=st求出绳子自由端运动的速度；
(4)利用η=W有W总×100%求滑轮组的机械效率。
本题考查使用滑轮组时速度、功、功率和机械效率的计算，关键是从图中得出滑轮组绳子的有效股数。
9.【答案】C
【解析】解：闭合开关，两灯都亮；断开开关，两灯都灭，这说明开关能同时控制两盏灯；指示灯因断路不亮，电灯照常发亮，这说明电灯与指示灯是并联的，为了用电的安全，开关应接在用电器和火线之间，根据选项的电路图可知，C正确。
故选：C。
本题考查了用电器的连接方式，难度不大；
闭合开关，两灯都亮；断开开关，两灯都灭，这说明开关能同时控制两盏灯；指示灯因断路不亮，电灯照常发亮，这说明电灯与指示灯是并联的，再根据正确的家庭电路连接方式即可。
10.【答案】D
【解析】解：ABD、如图所示，灯泡与滑动变阻器串联，电压表测滑动变阻器两端电压，电流表测串联电路的电流；如图乙，当电流为0.2A时，电压表示数为3V，当电流为0.4A时，电压表示数为2V，则电源电压为：
U=U1+U2=I1R1+U2=0.2A×R1+3V，
U=U1'+U2'=I1'R1+U2'=0.4A×R1+2V，
根据电源电压相等可解得电源电压为：U=4V，
灯丝电阻为：R1=5Ω，故D正确、A错误；
灯泡额定功率为：P额=U额2R1=(6V)25Ω=7.2W，故B错误；
C、当R有最大值时，电压表示数为3V，此时灯泡两端电压为：U1''=U-U2''=4V-3V=1V，
此时电路中的电流为：
I''=U1''R1=1V5Ω=0.2A，
R有最大值为：
R大=U2 ' 'I″=3V0.2A=15Ω，
R取最小值时，电流表示数为0.6A，此时灯泡两端电压为：U1'''=I'''R1=0.6A×5Ω=3V，
滑动变阻器两端电压为：
U2'''=U-U1'''=4V-3V=1V，
R有最小值为：
R小=U2'”I‴=1V0.6A=1.7Ω，R的取值范围为1.7∼15Ω，故C错误。
故选：D。
(1)灯丝电阻不变，根据电源电压相等列等式可以求得电源电压和灯泡L的阻值，从而可得灯泡额定功率；
(2)根据题意，当R取最大值时，电压表示数为3V，此时可得灯泡两端电压，电路中的电流，求得R最大值，当R有最小值时，电流表示数为0.6A，可得此时灯泡两端电压，求得滑动变阻器两端电压，求得R最小值。
本题考查欧姆定律，电功率的计算，根据电源电压相等列等式是解题的关键，有一定的难度。
11.【答案】解：平面镜成像时，像与物体关于镜面对称，据此作出B点关于镜面的对称点B'即为B在镜中的像，连接像点B'与A与镜面相交于一点O，即为入射点，连接AO、BO，则BO是入射光线，OA为反射光线，如下图所示：
【解析】根据平面镜成像的特点：像与物体关于镜面对称，并且要知道反射光线的反向延长线过像点即可作图。
本题考查根据光的反射定律和平面镜成像特点的作图，注意在做光路图时，实线与虚线的区分，光线要有箭头。
12.【答案】解：由杠杆平衡条件F1L1=F2L2可知，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小；图中支点在O点，因此OC作为动力臂最长；动力的方向应该垂直力臂OC向上，过点C垂直于OC向上作出最小动力F1的示意图，如图所示：
【解析】杠杆平衡条件：动力×动力臂=阻力×阻力臂(F1 L1=F2 L2)，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小。
本题的解题关键是通过杠杆的平衡条件得出：在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小的结论。
13.【答案】接触面粗糙程度 3 能
【解析】解：(1)比较图中甲、丙两次实验，压力大小相同，而接触面粗糙程度不同，是为了探究滑动摩擦力与触面粗糙程度的关系；
(2)根据图B可知，木块在2-6s做匀速直线运动，由A图可知，此时的拉力为3N，根据二力平衡的条件可知，木块受到的摩擦力为3N；因压力大小和接触面的粗糙程度不变，则7s时木块所受的摩擦力不变，仍为3N；
(3)如图C所示，木块相对地面处于静止状态，受到测力计的拉力与受到木板施加的滑动摩擦力为一对平衡力，大小相等，方向相反，因测力计的拉力方向为水平向左，故木块所受的摩擦力方向为水平向右；故能测量出木块所受滑动擦力的大小。
故答案为：(1)接触面的粗糙程度；(2)3；(3)能。
(1)影响滑动摩擦力大小因素有两个：压力大小和接触面的粗糙程度，研究与其中一个因素的关系时，要控制另外一个因素不变，据此分析回答；
(2)根据图B可知，木块在2-6s做匀速直线运动，由A图，根据二力平衡可知木块受到的摩擦力大小；根据压力大小和接触面的粗糙程度不变，可得出7s时木块所受的摩擦力；
(3)如图C所示，木块相对地面处于静止状态，根据二力平衡原理分析回答。
本题探究滑动摩擦力的大小与哪些因素有关，考查实验原理及控制变量法的运用和对实验方案的改进，体现了对过程和方法的考查。
14.【答案】3.0038.5
【解析】解：由图知：
(1)刻度尺上1cm之间有10个小格，所以一个小格代表1mm，即刻度尺的分度值为1mm；物体左侧与3.50cm对齐，右侧与6.50cm对齐，所以物体的长度为L=6.50cm-3.50cm=3.00cm；
(2)在体温计上，1℃之间有10个小格，一个小格代表0.1℃，所以此温度计的分度值为0.1℃，读数为38.5℃。
故答案为：(1)3.00；(2)38.5。
(1)刻度尺的分度值为相邻的刻度线表示的长度；起始端没从0开始，把3.50cm处当作“0”刻度，读出末端刻度值，减去3.50cm即为物体长度，注意刻度尺要估读到分度值的下一位；
(2)使用温度计测量温度时，首先要明确温度计的分度值，读数时视线与液柱凹液面相平。
本题考查的是常见的几种物理仪器的读数方法，在读数前一定要观察仪器的量程和分度值；需要注意的是长度的测量需要进行估读；读取温度计示数时，一定先明确液柱最高处在零上还是零下，然后进行读数。
15.【答案】5×105 变大 不变
【解析】解：深潜器完全潜入水中时所受的浮力F浮=ρ水gV排=1.0×103kg/m3×10N/kg×50m3=5×105N；
在水面以下下潜的过程中深度变大，潜水器排开海水的体积不变，根据p=ρ液gh可知受到水的压强变大；根据F浮=ρ液gV排可知，潜水器受到的浮力不变。
故答案为：5×105；变大；不变。
(1)知道深潜器完全潜入水中时排开水的体积，根据F浮=ρ液gV排求出所受的浮力；
(2)“奋斗者”号在深水下潜过程中深度变大，潜水器排开海水的体积和水的密度不变，根据p=ρ液gh判断受到水的压强；根据F浮=ρ液gV排判断潜水器受到的浮力变化。
本题考查了阿基米德原理和液体压强公式的应用，是一道较为简单的应用题。
16.【答案】B 2400 能量的转化具有方向性 2960
【解析】解：(1)其指纹锁“钥匙”是特定人的指纹(S1)、密码(S2)或人脸识别钥匙(S3)三者都可以单独使手机(M)解锁并工作，由此可知三个开关互不影响，则三个开关应并联，再与电动机串联，所以B正确；
A、三个开关同时闭合时，会造成短路；C、三个开关同时闭合才能解锁；D、S2和S3同时闭合会造成短路，故ACD错误，故选B。
(2)已知电阻丝的电阻R=10Ω，通过的电流I=2A，通电时间t=1min=60s，
则内1min内产生的热量是Q=I2Rt=(2A)2×10Ω×60s=2400J；
(3)两个充电器的功率分别为：
P1=U1I1=5V×600×10-3A=3W；
P2=U2I2=5V×4A=20W；
所以第二个的充电速度快；
电池充满电储存的电能为：W=UIt=3.7V×4000×10-3A×3600s=53280J；
已知充电效率为η=90%，则消耗的电能为：W充=Wη=53280J90%=59200J；
由公式P=Wt可得，选用快速充电器将电池从零充满需要的时间：
t=W充P2=59200J20W=2960s。
故答案为：(1)B；(2)2400；能量的转化具有方向性；(3)2960。
(1)三种方式都可以使单独手机解锁并工作，三个开关互不影响，据此判断选项即可得出答案；
(2)根据焦耳定律公式Q=I2Rt，可以计算出产生的热量；能量的转化、能量的转移、都是有方向性的；
(3)先根据公式P=UI计算得两个充电器的功率，判断出第二个的充电速度快；已知充电效率为η=90%，则消耗的电能为W充=Wη；再由公式P=Wt可得选用快速充电器将电池从零充满需要的时间。
本题考查了焦耳定律的应用、电路的设计、效率公式的应用等，难度适中，是一道好题。
17.【答案】321.15×103 偏大
【解析】解：(1)③标尺的分度值为0.2g，空烧杯的质量：m0=20g+10g+2g=32g；
④量筒中盐水的质量为：m=m1-m0=55.0g-32g=23g，
如图乙所示，量筒的分度值为1mL，用量筒量出盐水的体积：V=20mL=20cm3，
盐水的密度是：ρ=mV=23g20cm3=1.15g/cm3=1.15×103kg/m3；
(2)将盐水全部倒入量筒时，烧杯中会残留部分盐水，使得测量的盐水的体积偏小，质量准确，根据ρ=mV可知，测得盐水的密度偏大。
故答案为：(1)③32；④1.15×103；(2)偏大。
(1)根据标尺的分度值得出烧杯的质量，进而算出盐水的质量；
如图乙量筒的分度值为1mL，据此得出盐水的体积，根据密度公式求出盐水的密度；
(2)烧杯中会残留部分盐水，使得测量的盐水的体积偏小，质量准确，根据ρ=mV可知，测得盐水的密度偏大。
本题测量盐水的密度，考查天平的调节和使用、量筒的使用及密度公式的运用，难度适中。
18.【答案】乙 3052.5闭合开关S2，断开开关S1 2.5V×U1-2.5VR0
【解析】解：(1)电压表应并联在定值电阻两端，如下图所示：
；
(2)图甲中电压值为：UV=IR=5Ω×0.6A=10Ω×0.3A=15Ω×0.2A=3V，图乙中电压值：5Ω×0.6A≠10Ω×0.4A，没有固定定值电阻两端的电压不变，所以操作乙图不符合要求；
(3)实验中使用的定值电阻阻值最大为30Ω，定值电阻两端的电压始终保持UV=3V，根据串联电路电压的规律，滑动变阻器分得的电压：U滑=U-UV=6V-3V=3V，滑动变阻器分得的电压为电压表示数的3V3V=1倍，根据分压原理，当接入30Ω电阻时，滑动变阻器连入电路中的电阻为：R滑=1×30Ω=30Ω，即所选择的滑动变阻器的最大阻值不能小于30Ω；
若使用滑动变阻器规格是“20Ω1A”，为了能够继续完成实验，定值电阻两端的电压始终保持UV=3V；设电源电压为U，根据串联电路电压的规律和分压原理有：
U-UVUV=R滑R定------①；
①式中左边为一定值，故右边也为一定值，当滑动变阻器连入的电阻最大时，定值电阻也最大，此时电源电压最大，
U-3V3V=20Ω30Ω，
解得U=5V，即调节电源不能超过5V才能完成本次实验操作；
(4)实验步骤：
①闭合开关S1，断开开关S2，调节滑动变阻器R的滑片，使电压表的示数为2.5V；
②保持滑动变阻器R的滑片不动，闭合开关S2，断开开关S1，读出电压表的示数U1；
③在步骤①中，灯泡、定值电阻和滑动变阻器串联，电压表测灯泡两端电压，调节滑动变阻器R的滑片，使电压表的示数为2.5V，此时灯泡正常发光；
在步骤②中，灯泡、定值电阻和滑动变阻器仍串联，电压表测灯泡和定值电阻两端电压，因电路的连接关系没有改变，各电阻的大小和通过的电流不变，灯仍正常发光；根据串联电路电压规律，定值电阻两端电压为U0=U1-2.5V，
根据串联电路电流特点，灯泡正常发光时的电流为I额=I0=U0R0=U1-2.5VR0，
则小灯泡的额定功率P额=U额I额=2.5V×U1-2.5VR0。
故答案为：(1)见解答图；(2)乙；(3)30；5；(4)①2.5；②闭合开关S2，断开开关S1；③2.5V×U1-2.5VR0。
(1)电压表应并联在定值电阻两端；
(2)探究电流与电阻关系实验时要控制电阻两端的电压不变；
(3)探究电流与电阻的关系，应保持电阻两端的电压不变；根据串联电路电压的规律求出滑动变阻器分得的电压，根据分压原理，求出当接入30Ω电阻时滑动变阻器连入电路中的电阻，进而确定滑动变阻器最小阻值；
根据串联电路电压的规律和分压原理求解；
(4)为测灯泡的额定功率需先使灯泡正常发光；保持滑动变阻器R的滑片不动，通过开关的转换，使电压表测灯泡和定值电阻两端电压，因电路的连接关系没有改变，各电阻的大小和通过的电流不变，灯仍正常发光；根据串联电路特点和欧姆定律计算出灯泡正常发光的电流，由P=UI计算灯泡的额定功率。
本题探究“电流与电阻的关系”实验，考查了电路连接、图象分析、控制变量法和欧姆定律的应用及设计实验方案测功率的能力。
19.【答案】解：(1)该车在这段时间内行驶的速度：v=st=3.6×103m10×60s=6m/s；
(2)因为电动车在水平公路上做匀速直线运动，所以，由二力平衡条件可知，电动车的牵引力：F=f=50N，
则牵引力做功的功率：P=Wt=Fst=Fv=50N×6m/s=300W；
(3)电动车对水平地面的最大压力：F压=G=mg=(500kg+100kg)×10N/kg=6000N，
由p=FS可知车胎能承受的最大压强是p=F压S=6000N3×100×10-4m2=2×105Pa。
答：(1)该车在这段时间内行驶的速度是6m/s；
(2)该车匀速行驶时，牵引力做功的功率是300W；
(3)车胎能承受的最大压强是2×105Pa。
【解析】(1)根据v=st求出该车在这段时间内行驶的速度；
(2)根据二力平衡条件求出电动车的牵引力，根据P=Wt=Fst=Fv求牵引力做功的功率；
(3)电动车对水平地面的压力大小等于电动车和载重的最大总重力，根据p=FS求出车胎能承受的最大压强。
本题考查二力平衡条件、速度公式、功率公式、压强定义式和重力公式的应用，关键是知道水平面上物体的压力和自身的重力相等。
20.【答案】解：(1)R1的阻值为：R1=U2P=220V21210W=40Ω；
(2)保温状态时，R1和R2串联，电路中的电流：
I=UR总=220V40Ω+70Ω=2A；
保温状态时加热管的功率为：
P保=I2R=(2A)2×40Ω=160W；
(3)当实际电压为200V时，电热中药壶的实际电功率为：
P实=U2R1=200V240Ω=1000W=1kW；
电热中药壶“加热”6min中消耗的电能：
W=P实t=1kW×0.1h=0.1kW⋅h；
该过程中电能表指示灯闪烁的次数：
n=1200imp/kW⋅h×0.1kW⋅h=120imp。
答：(1)R1的阻值是40Ω；
(2)保温状态时加热管的功率为1000W；
(3)该过程中电能表指示灯闪烁的次数为120次。
【解析】(1)根据公式R=U2P计算R1的阻值；
(2)先算出保温时的总电阻，再根据P=I2R计算加热管的功率。
(3)先算出消耗的电能，再根据电能表上的示数计算它闪烁的次数。
本题考查了电功率的计算和电能表的使用，属于基础题。
21.【答案】温度 紫外线 B S 变小 150Ω200Ω降低
【解析】解：(1)在使用集成灶旺油大火炒菜时，温度较高，香味分子运动剧烈，香味扑鼻而来，这表明分子运动快慢与温度有关；
紫外线具有杀菌消毒的作用，集成灶消毒柜是利用紫外线进行消毒的；
(2)因为流速越快，流体的压强越小，所以进口处煤气流速大，压强小于大气压，煤气和空气在大气压的作用下流向燃烧头，而煤气不会向空气中泄露，故选B；
(3)①由安培定则可知，电磁铁下端为N极，上端为S极；
停止加热(意外熄火)后，随着Rt温度降低，由图2中图线①知，Rt的阻值增大，由欧姆定律可知，线圈中电流将变小；
②装置启动保护功能时，由题知此时电路中的电流I=0.02A，设此时电阻箱接入电路的阻值为R1，Rt的温度为80℃，由图2中图线①可知，热敏电阻的阻值Rt=100Ω，
此时电路的总电阻为：R总=UI=6V0.02A=300Ω；
由电阻的串联可得，R1的电阻为：R1=R总-Rt=300Ω-100Ω=200Ω；
为防止意外熄火后燃气泄漏的时间过长，装置启动保护时Rt的电功率应不超过0.06W，设此时电阻箱的阻值为R2，
此时电路中I=0.02A，Rt的最大电功率为0.06W，
所以Pt=I2Rt'=0.06W，
即：(0.02A)2×Rt'=0.06W，
解得Rt'=150Ω，
此时电阻箱的阻值：R2=R总-Rt'=300Ω-150Ω=150Ω，
所以，电阻箱R接入电路阻值的范围：150Ω≤R≤200Ω；
③由图2可知，随着熄火后R温度降低，仅将R更换为图线②所对应的热敏电阻，图线②要比图线①所对应的热敏电阻需降温至更低的温度才能启动保护，因此灵敏度降低。
故答案为：(1)温度；紫外线；(2)B；(3)①S；变小；②150Ω；200Ω；③降低。
(1)分子热运动与温度有关，温度越高，分子运动越剧烈；紫外线可以用来杀菌和消毒；
(2)流体在流速大的地方压强较小，在流速小的地方压强较大，比较煤气进口处的内外气体的流速分析回答；
(3)①由安培定则可知判断电磁铁上端极性；
根据图像得出电阻与温度的关系，根据欧姆定律求出随着Rt温度降低，线圈中电流的变化；
②根据装置启动保护时Rt的温度不高于80℃，算出电阻箱的最大电阻值；
根据装置启动保护时Rt的电功率应不超过0.06W，算出电阻箱的最小电阻值；
③更换热敏后，装置启动熄火保护功能时，电路中的电流及电路的总电阻是确定的，比较前、后热敏电阻的阻值大小可知装置启动保护功能的灵敏度变化。
本题综合考查影响分子运动快慢的因素、紫外线的应用、电磁铁、欧姆定律和电功率等知识，是一道综合题，难度较大。
相关试卷
广东省深圳市福田区红岭教育集团2023-2024学年九年级上学期期中物理试卷： 这是一份广东省深圳市福田区红岭教育集团2023-2024学年九年级上学期期中物理试卷，共25页。试卷主要包含了选择题，作图题，实验探究题，计算题，综合能力题等内容，欢迎下载使用。
广东省深圳市福田区红岭教育集团2023-2024学年八年级上学期物理期中考试试卷： 这是一份广东省深圳市福田区红岭教育集团2023-2024学年八年级上学期物理期中考试试卷，文件包含核心素养人教版小学数学五年级下册27奇偶性课件pptx、核心素养人教版小学数学五年级下册《奇偶性》教案docxdocx、核心素养人教版小学数学五年级下册27奇偶性导学案docx等3份课件配套教学资源，其中PPT共23页， 欢迎下载使用。
2023年广东省深圳市福田区红岭中学石厦校区中考三模物理试题（含解析）： 这是一份2023年广东省深圳市福田区红岭中学石厦校区中考三模物理试题（含解析），共17页。试卷主要包含了单选题，填空题，作图题，实验题，计算题等内容，欢迎下载使用。
