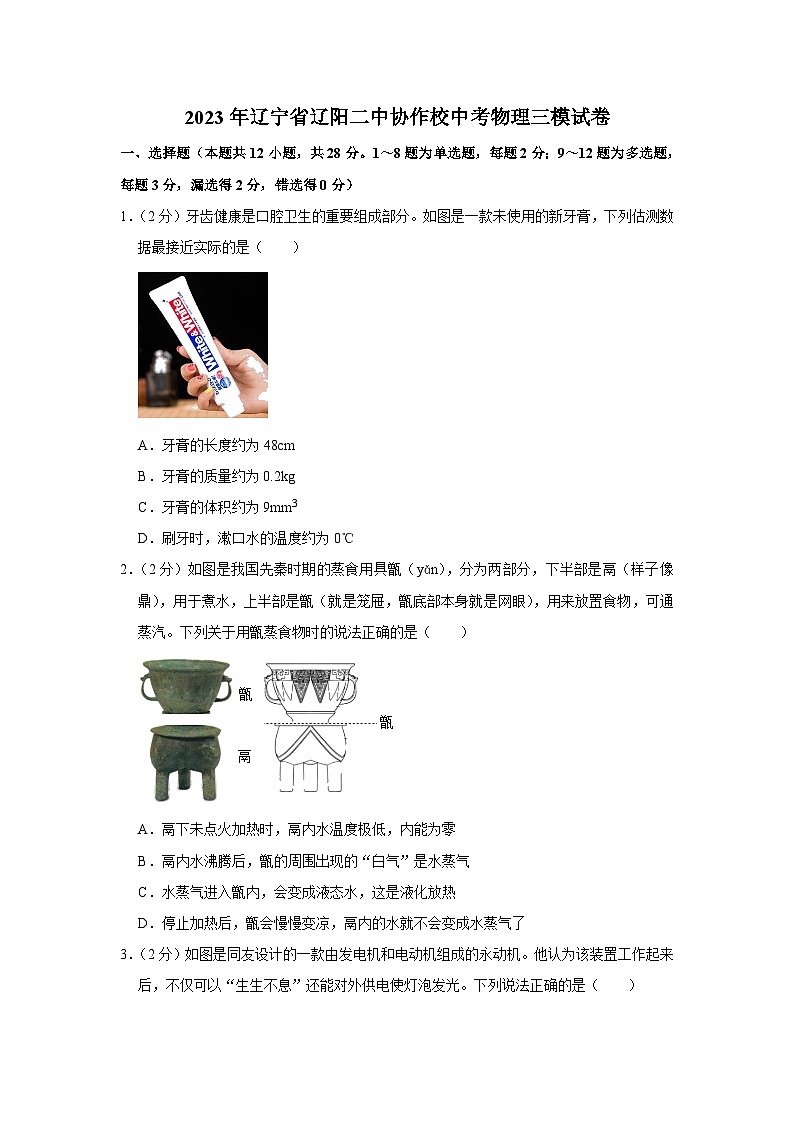

2023年辽宁省辽阳二中协作校中考物理三模试卷
一、选择题（本题共12小题，共28分。1～8题为单选题，每题2分；9～12题为多选题，每题3分，漏选得2分，错选得0分）
1．（2分）牙齿健康是口腔卫生的重要组成部分。如图是一款未使用的新牙膏，下列估测数据最接近实际的是（　　）

A．牙膏的长度约为48cm
B．牙膏的质量约为0.2kg
C．牙膏的体积约为9mm3
D．刷牙时，漱口水的温度约为0℃
2．（2分）如图是我国先秦时期的蒸食用具甑（yǎn），分为两部分，下半部是鬲（样子像鼎），用于煮水，上半部是甑（就是笼屉，甑底部本身就是网眼），用来放置食物，可通蒸汽。下列关于用甑蒸食物时的说法正确的是（　　）

A．鬲下未点火加热时，鬲内水温度极低，内能为零
B．鬲内水沸腾后，甑的周围出现的“白气”是水蒸气
C．水蒸气进入甑内，会变成液态水，这是液化放热
D．停止加热后，甑会慢慢变凉，鬲内的水就不会变成水蒸气了

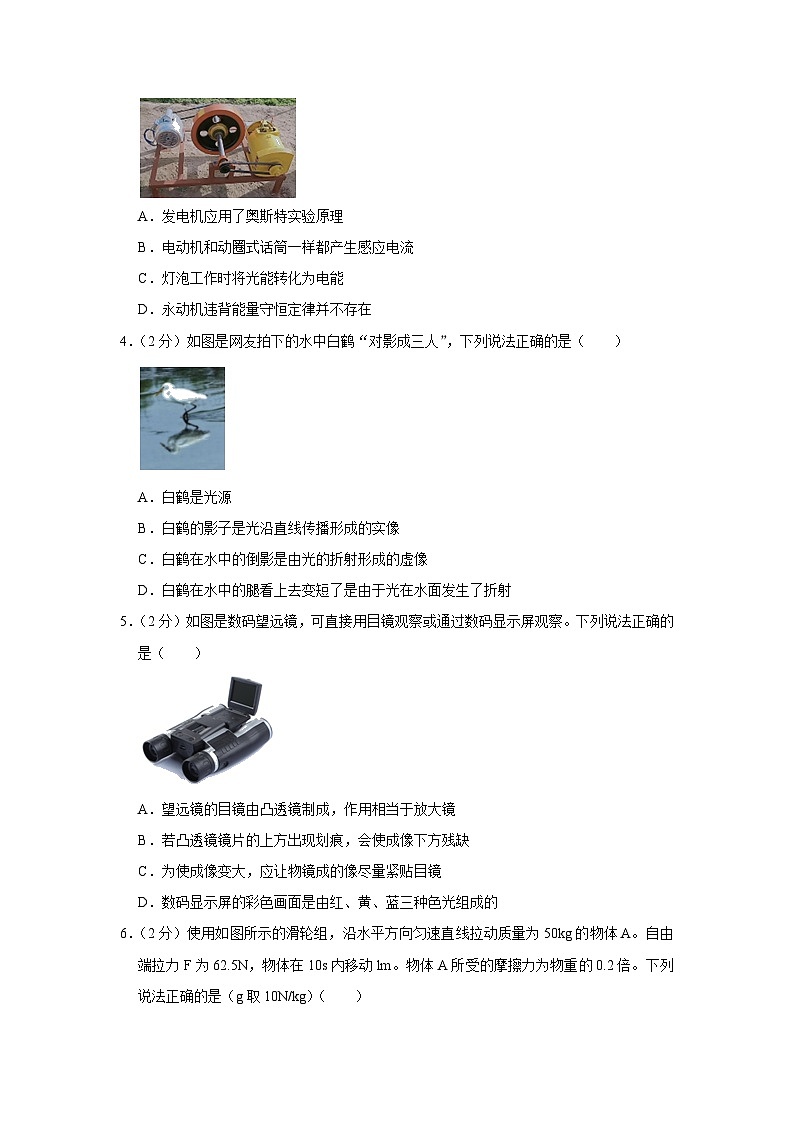

3．（2分）如图是同友设计的一款由发电机和电动机组成的永动机。他认为该装置工作起来后，不仅可以“生生不息”还能对外供电使灯泡发光。下列说法正确的是（　　）

A．发电机应用了奥斯特实验原理
B．电动机和动圈式话筒一样都产生感应电流
C．灯泡工作时将光能转化为电能
D．永动机违背能量守恒定律并不存在
4．（2分）如图是网友拍下的水中白鹤“对影成三人”，下列说法正确的是（　　）

A．白鹤是光源
B．白鹤的影子是光沿直线传播形成的实像
C．白鹤在水中的倒影是由光的折射形成的虚像
D．白鹤在水中的腿看上去变短了是由于光在水面发生了折射
5．（2分）如图是数码望远镜，可直接用目镜观察或通过数码显示屏观察。下列说法正确的是（　　）

A．望远镜的目镜由凸透镜制成，作用相当于放大镜
B．若凸透镜镜片的上方出现划痕，会使成像下方残缺
C．为使成像变大，应让物镜成的像尽量紧贴目镜
D．数码显示屏的彩色画面是由红、黄、蓝三种色光组成的

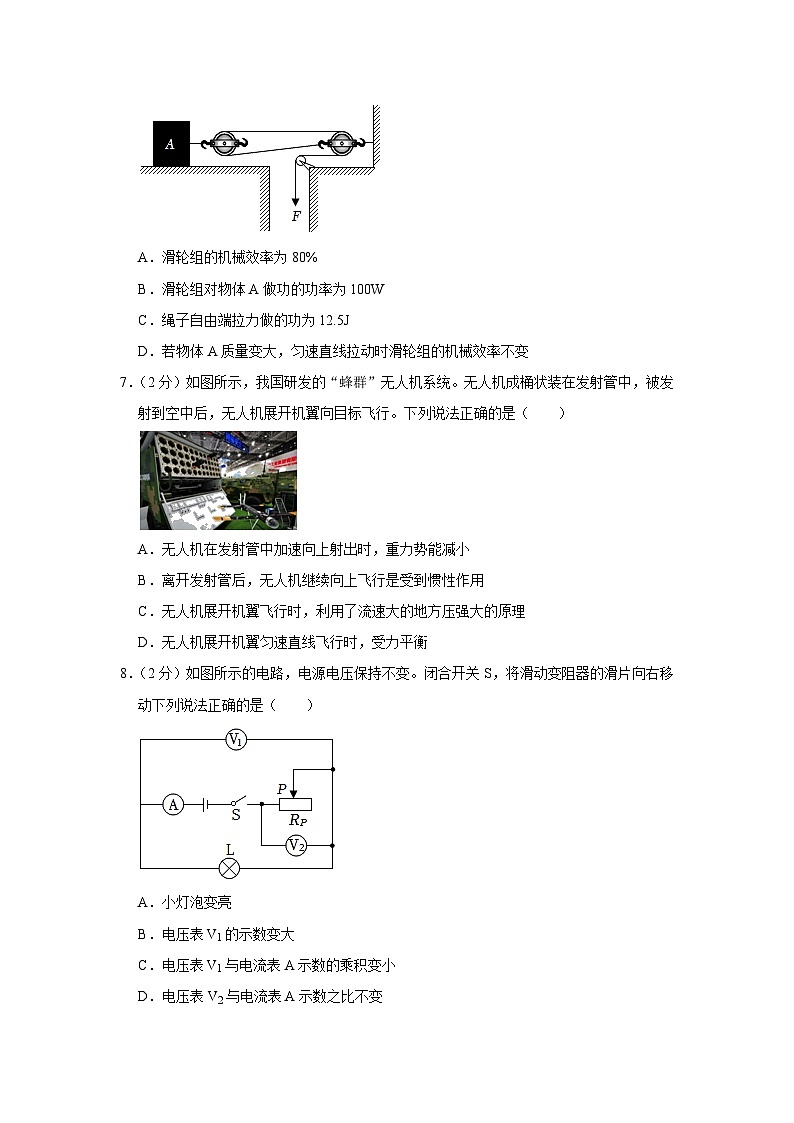

6．（2分）使用如图所示的滑轮组，沿水平方向匀速直线拉动质量为50kg的物体A。自由端拉力F为62.5N，物体在10s内移动lm。物体A所受的摩擦力为物重的0.2倍。下列说法正确的是（g取10N/kg）（　　）

A．滑轮组的机械效率为80%
B．滑轮组对物体A做功的功率为100W
C．绳子自由端拉力做的功为12.5J
D．若物体A质量变大，匀速直线拉动时滑轮组的机械效率不变
7．（2分）如图所示，我国研发的“蜂群”无人机系统。无人机成桶状装在发射管中，被发射到空中后，无人机展开机翼向目标飞行。下列说法正确的是（　　）

A．无人机在发射管中加速向上射出时，重力势能减小
B．离开发射管后，无人机继续向上飞行是受到惯性作用
C．无人机展开机翼飞行时，利用了流速大的地方压强大的原理
D．无人机展开机翼匀速直线飞行时，受力平衡
8．（2分）如图所示的电路，电源电压保持不变。闭合开关S，将滑动变阻器的滑片向右移动下列说法正确的是（　　）

A．小灯泡变亮
B．电压表V1的示数变大
C．电压表V1与电流表A示数的乘积变小
D．电压表V2与电流表A示数之比不变
（多选）9．（3分）下列关于家庭电路与安全用电的说法正确的是（　　）
A．电能表应安装在进户线与总开关之间
B．空气开关跳闸说明电路中一定发生了短路事故
C．漏电保护器可以防止所有的触电事故
D．试电笔使用时必须用手碰触笔尾金属体
（多选）10．（3分）嫦娥五号带回的月壤已经成功分发给十三家科研机构：月壤中含有大量的氮三，可用于核聚变研究。下列说正确的是（　　）
A．月壤从月球带回地球后，质量将变大
B．核能是不可再生能源
C．若能成功实现核聚变发电，就可突破能量守恒定律，制造出永动机
D．核能属于一次能源，电能属于二次能源
（多选）11．（3分）放在水平桌面上的甲、乙两容器中装有不同的两种液体。容器的底面积和质量相同。将两个相同的苹果分别放在两容器中，乙容器中的苹果被切开（苹果被切开没有质量损失，放入液体中亦无质量变化），静止时的情况如图所示，两容器液面相平。下列说法正确的是（　　）

A．甲容器中液体的密度小于乙容器中液体的密度
B．甲容器中液体对容器底的压力大于乙容器中液体对容器底的压力
C．苹果在甲容器中受到的浮力等于乙容器中两部分苹果的浮力之和
D．甲容器对水平桌面的压力小于乙容器对水平桌面的压力
（多选）12．（3分）如图电路，电源电压不变，灯泡规格为“4.5V 2.25W”（不计灯丝电阻变化），当滑动变阻器的滑片移到中点时，电压表示数为2V，此时灯泡正常发光。滑片在不损坏电路元件的情况下最大范围内移动，下列说法正确的是（　　）

A．该电路电源电压为6.5V
B．滑动变阻器的最大电阻值为8Ω
C．灯泡正常发光时，它与滑动变阻器消耗的功率比为9：4
D．滑动变阻器的的阻值变化范围是4Ω﹣5Ω
二、填空题（本题共9小题，每空1分，共26分）
13．（4分）手机导航软件推出主角语音包。导航音是扬声器 　 　产生的；启动语音包后，一听 　 　就知道是哪个演员的声音，是通过声音的 　 　（填“音色”“响度”或“音调”）判断的。驾驶员按照提示音驾驶，这是声音传递 　 　。
14．（3分）长白山天池是全世界海拔最高的火山湖。火山活动会给湖水加热，因为水的质量大且水的 　 　较大，湖水升温慢。爬山时，由于大气压会逐渐 　 　，游客会感觉呼吸困难，可以通过吸氧缓解。瓶装氧气用掉一半后，瓶内氧气的体积 　 　。

15．（3分）商场中口红专柜前试妆的女孩对着镜子涂抹口红。口红附着在嘴唇上是因为分子间存在 　 　。很远能闻到口红的香味，这是 　 　现象；涂完口红后女孩后退几步观看整体妆容，此时镜中女孩像的大小会 　 　（填“变大”“变小”或“不变”）。
16．（3分）如图是我国大推力运载火箭“胖五”的发射情景。“胖五”在加速升空过程中，其机械能会 　 　（填“增加”或“减小”）。同时箭体的温度会增加，是通过 　 　方式增加物体内能；“胖五”的飞行姿态数据通过 　 　波传回指挥中心，以便控制。

17．（2分）重锤线在泥瓦匠砌墙的工地随处可见，重锤线利用了重力方向 　 　的原理。泥瓦匠会用抹子调整水泥的外形，这说明力可以改变物体的 　 　。
18．（2分）如图所示是某用户家的电能表，根据电能表上提供的信息可知，该用户同时使用的用电器总电流不能超过 　 　A；单独将“220V 500W”的电饭锅接入电路，正常工作15min，电能表的转盘转过 　 　转。

19．（3分）如图是验钞、点钞一体机。验钞机利用 　 　（填“红外线”或“紫外线”）使荧光物质发光；机器上的LED指示灯是由 　 　材料制成的；使用过程中机器温度升高，这是电流的 　 　效应。

20．（3分）海警3901号巡逻舰是世界上最大的海警船，如图所示。它的排水量为1.2×104t，3901号满载的浮力为 　 　N；舰载直升机起飞后，浮力大小将 　 　（“变大”“变小”或“不变”）；以向前加速飞走的直升机为参照物，判断船是 　 　的。（g取10N/kg）

21．（4分）将标有“？3A”字样的滑动变阻器RP接入如图所示电路，电源电压保持不变，电压表和电流表均使用大量程。闭合开关S1、S2，在保证电路安全的前提下最大范围移动滑动变阻器的滑片，绘制出电路总功率与滑动变阻器阻值的关系图象，如图乙所示。断开开关S1、S2，在保证电路安全的前提下最大范围移动滑动变阻器的滑片，绘制出电流表与电压表的关系图象，如图丙所示。由两个图象分析可知，电源电压为 　 　V。灯泡L2的额定功率为 　 　W；乙图象中A是 　 　W，B是 　 　Ω。

三、作图题（本题共3小题，每小题3分，共9分）
22．（3分）光线PO是通过凹透镜折射后射向三棱镜侧面AC的一条光线如图所示。请画出：
（1）光线PO通过凹透镜前的入射光线；
（2）在AC面的反射光线及进入三棱镜的折射光线。

23．（3分）图甲是校国旗队匀速直线前进时的情景。中央旗手将旗杆搭在肩膀上，右手握住旗杆下部。若将旗杆看成一个可绕肩膀转动的杠杆，其简化图如图乙所示。O支点，A为右手提杆处。请在图乙中画出：
（1）旗杆自身重力的力臂l2；
（2）作用在A点的最小动力F1及其力臂l1。

24．（3分）如图甲是桌面摆件悬空灯泡，图乙是其结构图。小磁针靠近底座静止时如图所示。请在图中标出：
（1）灯泡底部的磁极（用“N”或“S”表示）；
（2）电磁铁电源上方的极性（用“+”或“﹣”表示）；
（3）磁感线的方向。

四、简答题（本题3分）
25．（3分）缓慢飞行的现代飞艇以它的安静和超大载客量，仍在商业运营。如图是准备降落的飞艇，先抛下一根绳索接地，消除静电。试回答：
（1）先抛下的绳索是导体还是绝缘体？
（2）飞艇是如何带电的？
（3）若电流方向是由飞艇到大地，飞艇带正电还是负电？

五、计算题（本题共2小题，共18分。要求写出必要的文字说明、公式、计算过程、数值、单位和答）
26．（9分）如图是中科院研制的“海斗号”万米无人深潜器。完成任务后需要母船用汽油吊装机将它从水下吊起。某次匀速吊起任务中仪器显示钢索对“海斗号”的拉力为2×104N，速度为18km/h，“海斗号”受到的液体压强为5.15×104Pa（ρ海水取1.03×103kg/m3，g取10N/kg，q汽油＝4.6×107J/kg）。求：
（1）“海斗号”所处深度；
（2）此时吊装机钢索对深潜器做功的功率；
（3）若吊装机保持拉力和速度不变工作2.3h，消耗汽油90kg，这段时间的吊装效率？

27．（9分）手持式电煮锅的简化电路图如图所示。电煮锅手柄上有一个推动式开关。开关推到不同的位置可接通相应的触点，从而实现高、中、低的转换。高温挡功率为2400W，低温挡功率为440W，电阻R2＝60.5Ω，c粥＝4.2×103J/（kg•℃）。求：

（1）电阻R1、R3的阻值；
（2）4kg初温为20℃的粥加热到100℃，需要吸收多少热量；
（3）用高温挡加热700s可将锅内4kg初温为20℃的粥加热到100℃，加热效率有多大？
六、实验探究题（本题共5小题，共36分）
28．（5分）在“探究凸透镜成像规律”的实验中：
（1）将蜡烛、凸透镜和光屏依次放在水平桌面上。光屏上出现烛焰清晰的像，如图甲所示。要使像成在光屏的中央，应将烛焰向 　 　调整。

（2）将烛焰清晰的像调整完成后，先用刻度尺测出光屏到凸透镜的距离为40cm。再用刻度尺测出烛焰到凸透镜的距离（如图乙所示），物距是 　 　cm。根据测量数据判断，凸透镜的焦距为 　 　（填“8”“10”或“15”）cm。
（3）将蜡烛向远离凸透镜的方向运动，同时应向 　 　（填“靠近”或“远离”）凸透镜的方向移动光屏，才能在光屏上得到清晰的倒立、缩小像。 　 　（填“照相机”或“投影仪”）的成像原理与此相同。
（4）在（3）的基础上将眼镜放在蜡烛和透镜之间放置的合适位置，像模糊了。将光屏向远离凸透镜的方向移动，又得到了清晰的像。眼镜应该是 　 　（填“近视”或“远视”）眼镜。
29．（6分）小洋看到老师将电脑主板泡在“水”中、电脑启动后可以正常工作，CPU上出现大量气泡，竟然沸腾了。老师告诉他这是“干水”。一种新型的浸没式电器冷却液。好奇的小洋取了一些干水对它的汽化能力进行研究：

（1）组装实验器材如图甲所示，器材选用带孔的硬纸板的作用是：　 　。
（2）正确进行实验，绘制出“干水”温度随时间变化的图象如图乙所示。“干水”的沸点为 　 　℃。液体沸腾的条件：　 　，　 　。
（3）实验中小洋发现刚点燃酒精灯，液体中就出现气泡。于是他将温度计取出，发现温度计在迅速降温。说明“干水”易 　 　。
（4）作为一种新型材料，电路板可以浸没其中并正常工作，“干水”具有 　 　（填“极强”或“极弱”）的导电性。
30．（6分）在探究“阻力对运动的影响”的实验中：
（1）将毛巾铺在木板上，让小车从斜面的某一高度，由 　 　下滑。观察小车在毛巾表面前进的距离。
（2）将毛巾替换成棉布铺在木板上，让小车从斜面的 　 　高度，再次滑下。观察小车在棉布表面前进的距离。
（3）取走棉布，直接用木板表面，重复试验。
（4）总结：水平表面越光滑，小车前进距离 　 　，　 　减小越慢。
（5）推论：如果运动的物体不受力，将 　 　。
（6）若每次实验中小车损失的机械能都全部转化为内能，则每次实验中转化的内能 　 　（填“木板表面时”“毛巾表面时”或“一样”）多。
31．（7分）小陶放学回家发现父亲第二天要送去检测的PET树脂材料小工件。检测机构会用超声波探伤检查其内部是否存在空心。小陶认为自己就可以辨别，于是设计了如下实验：

（1）第一次测树脂工件的密度
①将天平放在水平台上，　 　，指针指在分度盘的右侧，应将左侧的平衡螺母向 　 　调节。
②图甲是测量质量时的情景，存在的错误是 　 　。
③改正错误后，正确测出树脂工件的质量为17g。
④向量筒中注入35mL的水，再用针将树脂工件按入水中浸没，如图乙所示。
⑤PET树脂工件的密度ρ＝　 　kg/m3。
⑥若PET树脂材料的密度为1.4g/cm3，说明 　 　（选“存在”或“不存在”）空心。
（2）小陶用另一种方法，第二次测树脂工件的密度。
①用天平测出工件的质量为m1。
②用天平测出装有适量水的烧杯质量为m2。
③不取下烧杯。用细线提起物块，并在物块下系上重锤。 　 　，读出此时天平的示数为m3。
④不取下烧杯。用细线提起物块和重锤，使其全部浸没水中，不碰触底、壁（如图丙所示）。读出此时天平的示数为m4。
⑤PET树脂工件的密度ρ＝　 　（用字母表示，水的密度用ρ水表示）。
32．（11分）在实验室中找到四节干电池、四个定值电阻（10Ω、20Ω、30Ω、40Ω）和标有“40Ω 2A”字样的滑动变阻器。根据所学知识，完成下列电学实验：

（1）探究电流与电压的关系：
①将20Ω电阻接入如图甲所示的电路，试触时发现 　 　表的指针偏转超出最大测量值。在甲图中的一根导线上画“×”并用笔画线代替导线重新连接出正确电路；
②正确连接电路后，开始实验。某次实验时电流表的表盘如图乙所示，示数为 　 　A。
③通过实验可得出结论：电阻一定时，电流与电压成 　 　比。
（2）探究电流与电阻的关系：
①使用正确连接的电路并将电压表改接大量程，为了将四个定值电阻单独接入电路中都能完成实验，定值电阻两端控制电压的范围是 　 　V～　 　V；
②完成四次实验后，得出正确的结论。
（3）在实验室中某位同学设计了如图丙所示的电路图，用来测量标有0.3A字样的小灯泡的额定功率。电流表的两端M、N可以接在电路的A、B、C、D四点上，其中滑动变阻器为“40Ω 2A”，电源电压未知。请补全实验内容：
①将滑动变阻器调到阻值最大处，电流表两端M、N分别接在A、B两点上，试触安全后闭合开关S，读出电流表的示数为0.2A，电源电压为 　 　V；
②保持滑片位置不动，将电流表两端M、N分别接在　 　两点上，　 　，调节滑动变阻器的滑片，使电流表的示数为0.3A；
③保持滑片位置不动，电流表两端M、N分别接在A、B两点上，闭合开关S，读出电流表的示数为0.8A；
④小灯泡的额定功率P额＝　 　W。

2023年辽宁省辽阳二中协作校中考物理三模试卷
（参考答案）
一、选择题（本题共12小题，共28分。1～8题为单选题，每题2分；9～12题为多选题，每题3分，漏选得2分，错选得0分）
1．（2分）牙齿健康是口腔卫生的重要组成部分。如图是一款未使用的新牙膏，下列估测数据最接近实际的是（　　）

A．牙膏的长度约为48cm
B．牙膏的质量约为0.2kg
C．牙膏的体积约为9mm3
D．刷牙时，漱口水的温度约为0℃
【答案】B
【解答】解：A、牙膏的长度约为18cm，故A错误；
B、牙膏的质量约为0.2kg，故B正确；
C、牙膏的直径约为3cm，则牙膏的体积约为V＝Sh＝≈127cm3，故C错误；
D、人体正常体温在37℃左右，刷牙时，漱口水的温度约为37℃左右，故D错误。
故选：B。
2．（2分）如图是我国先秦时期的蒸食用具甑（yǎn），分为两部分，下半部是鬲（样子像鼎），用于煮水，上半部是甑（就是笼屉，甑底部本身就是网眼），用来放置食物，可通蒸汽。下列关于用甑蒸食物时的说法正确的是（　　）

A．鬲下未点火加热时，鬲内水温度极低，内能为零
B．鬲内水沸腾后，甑的周围出现的“白气”是水蒸气
C．水蒸气进入甑内，会变成液态水，这是液化放热
D．停止加热后，甑会慢慢变凉，鬲内的水就不会变成水蒸气了
【答案】C
【解答】解：A、鬲内水温度极低，内能也不为零，故A错误；
B、“白气”是水蒸气遇冷液化成的小水珠，故B错误；
C、水蒸气进入甑内，会变成液态水，这是液化放热，故C正确；
D、停止加热后，甑会慢慢变凉，鬲内的水也会汽化变成水蒸气，故D错误。
故选：C。
3．（2分）如图是同友设计的一款由发电机和电动机组成的永动机。他认为该装置工作起来后，不仅可以“生生不息”还能对外供电使灯泡发光。下列说法正确的是（　　）

A．发电机应用了奥斯特实验原理
B．电动机和动圈式话筒一样都产生感应电流
C．灯泡工作时将光能转化为电能
D．永动机违背能量守恒定律并不存在
【答案】D
【解答】解：A、发电机的工作原理是电磁感应现象，故A错误；
B、电动机的工作原理是通电导体在磁场中受力运动，话筒的工作原理是电磁感应现象，故B错误；
C、闭合开关，灯泡发光，灯泡将电能转化为光能，故C错误；
D、永动机是不可能制成的，它违背了能量守恒定律，故D正确。
故选：D。
4．（2分）如图是网友拍下的水中白鹤“对影成三人”，下列说法正确的是（　　）

A．白鹤是光源
B．白鹤的影子是光沿直线传播形成的实像
C．白鹤在水中的倒影是由光的折射形成的虚像
D．白鹤在水中的腿看上去变短了是由于光在水面发生了折射
【答案】D
【解答】解：A、白鹤不是光源，故A错误；
BC、白鹤在水中的倒影是由光的反射形成的虚像，故BC错误；
D、白鹤在水中的腿看上去变短了是由于光在水面发生了折射，故D正确。
故选：D。
5．（2分）如图是数码望远镜，可直接用目镜观察或通过数码显示屏观察。下列说法正确的是（　　）

A．望远镜的目镜由凸透镜制成，作用相当于放大镜
B．若凸透镜镜片的上方出现划痕，会使成像下方残缺
C．为使成像变大，应让物镜成的像尽量紧贴目镜
D．数码显示屏的彩色画面是由红、黄、蓝三种色光组成的
【答案】A
【解答】解：A、望远镜的目镜是由凸透镜制成，目镜相当于放大镜，成正立的放大的虚像，故A正确；
B、若凸透镜镜片的上方出现划痕，剩余部分仍是凸透镜，仍能成完整的像，并不会使成像下方残缺，故B错误；
C、要想使成像变大，应使物镜成的像成在目镜一倍焦距以内，且使物镜成的像和目镜之间的距离增大，故C错误；
D、数码显示屏的彩色画面是由红、绿、蓝三种色光组成的，故D错误。
故选：A。
6．（2分）使用如图所示的滑轮组，沿水平方向匀速直线拉动质量为50kg的物体A。自由端拉力F为62.5N，物体在10s内移动lm。物体A所受的摩擦力为物重的0.2倍。下列说法正确的是（g取10N/kg）（　　）

A．滑轮组的机械效率为80%
B．滑轮组对物体A做功的功率为100W
C．绳子自由端拉力做的功为12.5J
D．若物体A质量变大，匀速直线拉动时滑轮组的机械效率不变
【答案】A
【解答】解：A、出物体的重力：
G＝mg＝50kg×10N/kg＝500N；
沿水平方向匀速直线拉动质量为50kg的物体A，物体A所受的摩擦力为：
f＝0.2G＝0.2G＝0.2×500N＝100N；
绳子的有效段数为2；克服摩擦力做的功为有用功，滑轮组的机械效率为：
η＝＝＝＝＝80%
故A正确；
B、物体在10s内移动lm，滑轮组对物体A做功的功率为
P有＝＝＝10W
B错误；
C、绳子自由端拉力做的功为：
W总＝Fs′＝62.5N×2×1m＝125J
故C错误；
D、物体A质量变大，A的重力变大，在接触面粗糙程度不变的条件下，滑动摩擦力变大，有用功改变，而额外功几乎不变，有用功与总功的比改变，机械效率改变，故D错误。
故选：A。
7．（2分）如图所示，我国研发的“蜂群”无人机系统。无人机成桶状装在发射管中，被发射到空中后，无人机展开机翼向目标飞行。下列说法正确的是（　　）

A．无人机在发射管中加速向上射出时，重力势能减小
B．离开发射管后，无人机继续向上飞行是受到惯性作用
C．无人机展开机翼飞行时，利用了流速大的地方压强大的原理
D．无人机展开机翼匀速直线飞行时，受力平衡
【答案】D
【解答】解：
A、无人机在发射管中加速向上射出时，质量不变，高度变大，重力势能变大，故A错误；
B、离开发射管后，无人机继续向上飞行是因为无人机具有惯性，惯性是一种性质，不能说受到惯性作用，故B错误；
C、机翼上方的空气流速大，压强较小；机翼下方的空气流速小，压强大，所以机翼受到一个向上的压强差，飞机受到向上的升力，故C错误；
D、无人机展开机翼匀速直线飞行时，处于平衡状态，受力平衡，故D正确。
故选：D。
8．（2分）如图所示的电路，电源电压保持不变。闭合开关S，将滑动变阻器的滑片向右移动下列说法正确的是（　　）

A．小灯泡变亮
B．电压表V1的示数变大
C．电压表V1与电流表A示数的乘积变小
D．电压表V2与电流表A示数之比不变
【答案】C
【解答】解：由电路图可知，灯泡L与滑动变阻器R串联，电压表V1测灯泡两端的电压，电压表V2测滑动变阻器两端的电压，电流表测电路中电流；
AB、将滑动变阻器的滑片向右移动，滑动变阻器接入电路的电阻变大，根据串联电路电阻规律可知电路总电阻变大，根据欧姆定律可得通过电路的电流变小；根据U＝IR可知，灯泡两端的电压变小，电压表V1示数变小；根据P＝UI可知，灯泡的实际功率变小，灯泡变暗，故AB错误；
C、电压表V1示数变小，电流表A示数变小，则电压表V1与电流表A示数的乘积变小，故C正确；
D、根据串联电路的电压规律可知，滑动变阻器两端的电压变大，电压表示数V2变大；电流表示数变小，所以电压表V2与电流表A示数之比变大，故D错误。
故选：C。
（多选）9．（3分）下列关于家庭电路与安全用电的说法正确的是（　　）
A．电能表应安装在进户线与总开关之间
B．空气开关跳闸说明电路中一定发生了短路事故
C．漏电保护器可以防止所有的触电事故
D．试电笔使用时必须用手碰触笔尾金属体
【答案】AD
【解答】解：
A、输电线进户后首先接到电能表上，后面依次是总开关、保险装置、用电器，故A正确；
B、空气开关跳闸说明电路中的电流过大，这说明电路中可能发生了短路事故，也可能是用电器的总功率过大，故B错误；
C、漏电保护器原理就是检测火线和零线的电流，一般情况下火线电流应该与零线电流差不多，因为大致两个接入点可以看成串联关系。漏电保护器就是利用这个特性，当火线电流比零线电流大太多的话就说明电路的某个地方可能接地漏电，电流从大地跑了。当单线触电时实际上就是人体加载在了火线和地线之间，火线电流大，零线电流小，漏电保护器工作。而当双线触电时实际上就是在负载上并联了一个人体，实际的火线电流和零线电流的差值并没有什么变化，所以起不到保护作用，故C错误；
D、使用试电笔时，手应接触笔尾的金属体，这样才能正确辨别火线和零线，故D正确。
故选：AD。
（多选）10．（3分）嫦娥五号带回的月壤已经成功分发给十三家科研机构：月壤中含有大量的氮三，可用于核聚变研究。下列说正确的是（　　）
A．月壤从月球带回地球后，质量将变大
B．核能是不可再生能源
C．若能成功实现核聚变发电，就可突破能量守恒定律，制造出永动机
D．核能属于一次能源，电能属于二次能源
【答案】BD
【解答】解：A、月球土壤样品被带回地球后，质量不变，故A错误；
B、核能是不可再生能源，故B正确；
C、永动机不可能制造成功的原因是违背了能量守恒定律，若能成功实现核聚变发电，也不能突破能量守恒定律，制造出永动机，故C错误；
D、核能属于一次能源，电能属于二次能源，故D正确。
故选：BD。
（多选）11．（3分）放在水平桌面上的甲、乙两容器中装有不同的两种液体。容器的底面积和质量相同。将两个相同的苹果分别放在两容器中，乙容器中的苹果被切开（苹果被切开没有质量损失，放入液体中亦无质量变化），静止时的情况如图所示，两容器液面相平。下列说法正确的是（　　）

A．甲容器中液体的密度小于乙容器中液体的密度
B．甲容器中液体对容器底的压力大于乙容器中液体对容器底的压力
C．苹果在甲容器中受到的浮力等于乙容器中两部分苹果的浮力之和
D．甲容器对水平桌面的压力小于乙容器对水平桌面的压力
【答案】ACD
【解答】解：AC、两个相同的苹果，质量和体积都相同，由于苹果在甲液体中悬浮，在乙液体中漂浮，所以两个苹果在甲、乙液体中的浮力相同，都等于苹果的总重力，且V甲排＞V乙排，由F浮＝ρ液gV排知ρ甲＜ρ乙，故AC正确；
B、由于ρ甲＜ρ乙，且液面相平，由公式p＝ρgh知p甲＜p乙，由于甲、乙容器的底面积相同，根据F＝pS知甲容器中液体对容器底的压力小于乙容器中液体对容器底的压力，故B错误；
D、由图知甲容器中液体的体积小于乙容器中液体的体积，且ρ甲＜ρ乙，由m＝ρV知甲容器中液体的质量小于乙容器中液体的质量，由于两容器的质量和苹果的质量相同，故甲容器对水平的压力小于乙容器对水平的压力，故D正确。
故选：ACD。
（多选）12．（3分）如图电路，电源电压不变，灯泡规格为“4.5V 2.25W”（不计灯丝电阻变化），当滑动变阻器的滑片移到中点时，电压表示数为2V，此时灯泡正常发光。滑片在不损坏电路元件的情况下最大范围内移动，下列说法正确的是（　　）

A．该电路电源电压为6.5V
B．滑动变阻器的最大电阻值为8Ω
C．灯泡正常发光时，它与滑动变阻器消耗的功率比为9：4
D．滑动变阻器的的阻值变化范围是4Ω﹣5Ω
【答案】ABC
【解答】解：灯泡与滑动变阻器串联，电压表测量滑动变阻器两端的电压为2V，此时灯泡正常发光，其两端的电压为其额定电压4.5V，所以电源电压U＝UL+U滑＝4.5V+2V＝6.5V，故A正确；
电路中的电流I＝＝＝0.5A，
根据欧姆定律可得，滑动变阻器连入电路中的阻值R滑＝＝＝4Ω，
滑动变阻器的最大阻值R滑大＝2R滑＝2×4Ω＝8Ω，故B正确；
灯泡的阻值RL＝＝＝9Ω，
灯泡两端的最大电压为4.5V，滑动变阻器两端的最小电压为2V，此时滑动变阻器连入电路中的阻值最小，Rmin＝4Ω；
电压表量程为0﹣3V，滑动变阻器两端的最大电压为3V（此时滑动变阻器连入电路中的阻值最大），则灯泡两端的最小电压为6.5V﹣3V＝3.5V，
根据分压特点可知，＝，即＝，
解得Rmax≈7.71Ω，
所以滑动变阻器的阻值变化范围是4Ω～7.71Ω，故D错误；
灯泡正常发光时，它与滑动变阻器消耗的功率之比：
＝＝＝＝，故C正确。
故选：ABC。
二、填空题（本题共9小题，每空1分，共26分）
13．（4分）手机导航软件推出主角语音包。导航音是扬声器 　振动　产生的；启动语音包后，一听 　语音　就知道是哪个演员的声音，是通过声音的 　音色　（填“音色”“响度”或“音调”）判断的。驾驶员按照提示音驾驶，这是声音传递 　信息　。
【答案】振动；语音；音色；信息
【解答】解：手机导航软件推出主角语音包。导航音是扬声器振动产生的；启动语音包后，一听语音就知道是哪个演员的声音，是通过声音的音色判断的。驾驶员按照提示音驾驶，这是声音传递信息。
故答案为：振动；语音；音色；信息。
14．（3分）长白山天池是全世界海拔最高的火山湖。火山活动会给湖水加热，因为水的质量大且水的 　比热容　较大，湖水升温慢。爬山时，由于大气压会逐渐 　减小　，游客会感觉呼吸困难，可以通过吸氧缓解。瓶装氧气用掉一半后，瓶内氧气的体积 　不变　。

【答案】比热容；减小；不变。
【解答】解：火山活动会给湖水加热，因为水的质量大且水的比热容较大，湖水升温慢。
大气压随高度的增加而减小，爬山时，由于大气压会逐渐减小；
游客会感觉呼吸困难，可以通过吸氧缓解。瓶装氧气用掉一半后，瓶内氧气的体积不变。
故答案为：比热容；减小；不变。
15．（3分）商场中口红专柜前试妆的女孩对着镜子涂抹口红。口红附着在嘴唇上是因为分子间存在 　引力　。很远能闻到口红的香味，这是 　扩散　现象；涂完口红后女孩后退几步观看整体妆容，此时镜中女孩像的大小会 　不变　（填“变大”“变小”或“不变”）。
【答案】引力；扩散；不变
【解答】解：口红附着在嘴唇上，其原因是分子间存在引力。很远能闻到口红的香味，这说明分子都在不停地做无规则运动，这是扩散现象；
涂完口红后女孩后退几步观看整体妆容，此时镜中女孩像的大小与小女孩的大小相同，所以像大小不变。
故答案为：引力；扩散；不变。
16．（3分）如图是我国大推力运载火箭“胖五”的发射情景。“胖五”在加速升空过程中，其机械能会 　增加　（填“增加”或“减小”）。同时箭体的温度会增加，是通过 　做功　方式增加物体内能；“胖五”的飞行姿态数据通过 　电磁　波传回指挥中心，以便控制。

【答案】增加；做功；电磁
【解答】解：“胖五”在加速升空过程中，质量不变，速度和高度增加，动能和重力势能都增大，其机械能会增加。同时简体的温度会增加，是通过做功方式增加物体内能；“胖五”的飞行姿态数据通过电磁波传回指挥中心，以便控制。
故答案为：增加；做功；电磁。
17．（2分）重锤线在泥瓦匠砌墙的工地随处可见，重锤线利用了重力方向 　竖直向下　的原理。泥瓦匠会用抹子调整水泥的外形，这说明力可以改变物体的 　形状　。
【答案】竖直向下；形状。
【解答】解：重锤线利用了重力的方向始终是竖直向下的原理；泥瓦匠会用抹子调整水泥的外形，这说明力可以改变物体的形状。
故答案为：竖直向下；形状。
18．（2分）如图所示是某用户家的电能表，根据电能表上提供的信息可知，该用户同时使用的用电器总电流不能超过 　20　A；单独将“220V 500W”的电饭锅接入电路，正常工作15min，电能表的转盘转过 　50　转。

【答案】20；50。
【解答】解：（1）“220V”表示这个电能表应该在220V的电路中使用，“20”表示电能表的允许通过的最大电流。
（2）由电饭锅铭牌知，电饭锅的额定功率P＝500W＝0.5kW，
因为电饭锅正常工作，
所以电饭锅的电功率：
P＝P额＝0.5kW，
t＝15min＝h＝0.25h，
由P＝得电饭锅消耗的电能：
W＝Pt＝0.5kW×0.25h＝0.125kW•h＝0.125×3.6×106J＝4.5×105J，
电能表的转盘转过的圈数：
n＝400r/kW•h×0.125kW•h＝50r。
故答案为：20；50。
19．（3分）如图是验钞、点钞一体机。验钞机利用 　紫外线　（填“红外线”或“紫外线”）使荧光物质发光；机器上的LED指示灯是由 　半导体　材料制成的；使用过程中机器温度升高，这是电流的 　热　效应。

【答案】紫外线；半导体；热。
【解答】解：验钞机利用紫外线使荧光物质发光；机器上的LED指示灯是由半导体材料制成的；使用过程中机器温度升高，这是电流的热效应。
故答案为：紫外线；半导体；热。
20．（3分）海警3901号巡逻舰是世界上最大的海警船，如图所示。它的排水量为1.2×104t，3901号满载的浮力为 　1.2×108　N；舰载直升机起飞后，浮力大小将 　变小　（“变大”“变小”或“不变”）；以向前加速飞走的直升机为参照物，判断船是 　运动　的。（g取10N/kg）

【答案】1.2×108；变小；运动
【解答】解：海警船满载时受到的浮力：F浮＝G排＝m排g＝1.2×104×103kg×10N/kg＝1.2×108N；
舰载直升机起飞后，海警船的重力变小，由于海警船始终漂浮在水面上，受到的浮力等于自身的重力，所以浮力将变小；
以向前加速飞走的直升机为参照物，船与直升机之间发生了位置的变化，所以船是运动的。
故答案为：1.2×108；变小；运动。
21．（4分）将标有“？3A”字样的滑动变阻器RP接入如图所示电路，电源电压保持不变，电压表和电流表均使用大量程。闭合开关S1、S2，在保证电路安全的前提下最大范围移动滑动变阻器的滑片，绘制出电路总功率与滑动变阻器阻值的关系图象，如图乙所示。断开开关S1、S2，在保证电路安全的前提下最大范围移动滑动变阻器的滑片，绘制出电流表与电压表的关系图象，如图丙所示。由两个图象分析可知，电源电压为 　6　V。灯泡L2的额定功率为 　1.8　W；乙图象中A是 　18　W，B是 　2.4　Ω。

【答案】6；1.8；18；2.4。
【解答】解：（1）断开开关S1、S2，滑动变阻器和灯泡L2串联接入电路，电压表测灯泡L2两端的电压、电流表测通过电路的电流，
由图乙可知滑动变阻器的最大阻值为20Ω，
由图丙可知滑动变阻器接入电路最大阻值时，灯泡两端的电压为1V，此时通过电路的电流为0.25A，
串联电路总电压等于各部分电压之和，根据欧姆定律可得通过电路的电流I＝＝＝0.25A，解方程可得U＝6V；
灯泡L2正常发光时通过电路的电流最大，由图乙可知通过电路的最大电流为0.6A，即灯泡L2的额定电流为0.6A，此时灯泡两端的电压为3V，
则灯泡L2的额定功率为P2＝＝3V×0.6A＝1.8W；
（2）闭合开关S1、S2，滑动变阻器和灯泡L1并联接入电路，电流表测干路电流。由于电流表接入电路的是大量程，所以通过干路的最大电流为I最大＝3A，
则此时电路中的最大功率，即乙图象A的功率为：PA＝UI最大＝6V×3A＝18W；
并联电路各支路两端电压相等，根据欧姆定律可知滑动变阻器接入电路最大阻值时，通过滑动变阻器的电流I0＝＝＝0.3A，
由图乙知，滑动变阻器接入电路最大阻值时，电路总功率为4.8W，此时干路电流为I总1＝＝＝0.8A，
并联电路干路电流等于各支路电流之和，则通过灯泡L1的电流I1＝I总1﹣I0＝0.8A﹣0.3A＝0.5A，
滑动变阻器的允许通过的最大电流I0′＝I最大﹣I1＝3A﹣0.5A＝2.5A，
此时滑动变阻器接入电路的阻值，即乙图象中B的值为：R＝＝＝2.4Ω。
故答案为：6；1.8；18；2.4。
三、作图题（本题共3小题，每小题3分，共9分）
22．（3分）光线PO是通过凹透镜折射后射向三棱镜侧面AC的一条光线如图所示。请画出：
（1）光线PO通过凹透镜前的入射光线；
（2）在AC面的反射光线及进入三棱镜的折射光线。

【答案】见解答图
【解答】解：（1）指向另一侧焦点的入射光线经凹透镜折射后折射光线PO平行于主光轴；
（2）PO入射到三棱镜上，入射点为O，过入射点O垂直界面作出法线，根据反射角等于入射角在空气中法线的另一侧作出反射光线；
根据折射角小于入射角，在玻璃中法线的另一侧作出折射光线，如图所示：

23．（3分）图甲是校国旗队匀速直线前进时的情景。中央旗手将旗杆搭在肩膀上，右手握住旗杆下部。若将旗杆看成一个可绕肩膀转动的杠杆，其简化图如图乙所示。O支点，A为右手提杆处。请在图乙中画出：
（1）旗杆自身重力的力臂l2；
（2）作用在A点的最小动力F1及其力臂l1。

【答案】
【解答】解：
（1）从支点O作重力G作用线的垂线，支点到垂足的距离为重力的力臂l2；
（2）由杠杆平衡条件F1L1＝F2L2可知，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小；图中支点在O点，因此OA作为动力臂l1最长；动力的方向应该向上，过点A垂直于OA向上作出最小动力F1的示意图。如图所示：

24．（3分）如图甲是桌面摆件悬空灯泡，图乙是其结构图。小磁针靠近底座静止时如图所示。请在图中标出：
（1）灯泡底部的磁极（用“N”或“S”表示）；
（2）电磁铁电源上方的极性（用“+”或“﹣”表示）；
（3）磁感线的方向。

【答案】
【解答】解：（1）根据磁极间的相互作用规律，异名磁极相互吸引，通电螺线管的的下端是N极，上端是S极。所以灯泡的底端也是S极。
（2）根据安培定则，电源的上端是负极，下端是正极。
（3）磁体周围的磁感线从N极发出，回到S极，如图所示：
。
四、简答题（本题3分）
25．（3分）缓慢飞行的现代飞艇以它的安静和超大载客量，仍在商业运营。如图是准备降落的飞艇，先抛下一根绳索接地，消除静电。试回答：
（1）先抛下的绳索是导体还是绝缘体？
（2）飞艇是如何带电的？
（3）若电流方向是由飞艇到大地，飞艇带正电还是负电？

【答案】（1）准备降落的飞艇，先抛下一根绳索接地，消除静电，所以，先抛下的绳索是导体；
（2）飞艇是由于与空气摩擦带电的；
（3）正电荷定向移动的方向规定为电流的方向，若电流方向是由飞艇到大地，则飞艇带正电。
【解答】解：（1）准备降落的飞艇，先抛下一根绳索接地，消除静电，所以，先抛下的绳索是导体；
（2）飞艇是由于与空气摩擦带电的；
（3）正电荷定向移动的方向规定为电流的方向，若电流方向是由飞艇到大地，则飞艇带正电。
五、计算题（本题共2小题，共18分。要求写出必要的文字说明、公式、计算过程、数值、单位和答）
26．（9分）如图是中科院研制的“海斗号”万米无人深潜器。完成任务后需要母船用汽油吊装机将它从水下吊起。某次匀速吊起任务中仪器显示钢索对“海斗号”的拉力为2×104N，速度为18km/h，“海斗号”受到的液体压强为5.15×104Pa（ρ海水取1.03×103kg/m3，g取10N/kg，q汽油＝4.6×107J/kg）。求：
（1）“海斗号”所处深度；
（2）此时吊装机钢索对深潜器做功的功率；
（3）若吊装机保持拉力和速度不变工作2.3h，消耗汽油90kg，这段时间的吊装效率？

【答案】（1）“海斗号”所处深度是5m；
（2）此时吊装机钢索对深潜器做功的功率为1×105W；
（3）这段时间的吊装效率为20%。
【解答】解：（1）“海斗号”所处深度h＝＝＝5m；
（2）深潜器的速度v＝18km/h＝5m/s，
吊装机钢索对深潜器做功的功率P＝＝＝Fv＝2×104N×5m/s＝1×105W；
（3）吊装机做的有用功W＝Pt＝1×105W×2.3×3600s＝8.28×108J，
消耗的汽油完全燃烧放出的热量Q放＝mq汽油＝90kg×4.6×107J/kg＝4.14×109J，
这段时间的吊装效率η＝×100%＝×100%＝20%。
答：（1）“海斗号”所处深度是5m；
（2）此时吊装机钢索对深潜器做功的功率为1×105W；
（3）这段时间的吊装效率为20%。
27．（9分）手持式电煮锅的简化电路图如图所示。电煮锅手柄上有一个推动式开关。开关推到不同的位置可接通相应的触点，从而实现高、中、低的转换。高温挡功率为2400W，低温挡功率为440W，电阻R2＝60.5Ω，c粥＝4.2×103J/（kg•℃）。求：

（1）电阻R1、R3的阻值；
（2）4kg初温为20℃的粥加热到100℃，需要吸收多少热量；
（3）用高温挡加热700s可将锅内4kg初温为20℃的粥加热到100℃，加热效率有多大？
【答案】（1）电阻R1的阻值为49.5Ω，R3的阻值为30.25Ω；
（2）需要吸收的热量为1.344×106J；
（3）加热效率为80%。
【解答】解：（1）当开关推到“高”时，R2、R3并联；当开关推到“中”时，电路为R2的简单电路；当开关推到“低”时，R1、R2串联；
高温挡时电阻R2的电功率：P2＝＝＝800W，
则高温挡时电阻R3的电功率：P3＝P高温﹣P2＝2400W﹣800W＝1600W，
由P＝UI＝可知，R3的阻值：R3＝＝＝30.25Ω，
低温挡时电路中的总电阻：R低温＝＝＝110Ω，
低温挡时R1、R2串联，由串联电路的电阻特点可知，R1的阻值：R1＝R低温﹣R2＝110Ω﹣60.5Ω＝49.5Ω；
（2）粥吸收的热量：Q吸＝c粥mΔt＝4.2×103J/（kg•℃）×4kg×（100℃﹣20℃）＝1.344×106J；
（3）由P＝可知，电煮锅高温挡加热消耗的电能：W＝P高温t＝2400W×700s＝1.68×106J，
电煮锅的加热效率为：η＝×100%＝×100%＝80%。
答：（1）电阻R1的阻值为49.5Ω，R3的阻值为30.25Ω；
（2）需要吸收的热量为1.344×106J；
（3）加热效率为80%。
六、实验探究题（本题共5小题，共36分）
28．（5分）在“探究凸透镜成像规律”的实验中：
（1）将蜡烛、凸透镜和光屏依次放在水平桌面上。光屏上出现烛焰清晰的像，如图甲所示。要使像成在光屏的中央，应将烛焰向 　右下　调整。

（2）将烛焰清晰的像调整完成后，先用刻度尺测出光屏到凸透镜的距离为40cm。再用刻度尺测出烛焰到凸透镜的距离（如图乙所示），物距是 　10　cm。根据测量数据判断，凸透镜的焦距为 　8　（填“8”“10”或“15”）cm。
（3）将蜡烛向远离凸透镜的方向运动，同时应向 　靠近　（填“靠近”或“远离”）凸透镜的方向移动光屏，才能在光屏上得到清晰的倒立、缩小像。 　照相机　（填“照相机”或“投影仪”）的成像原理与此相同。
（4）在（3）的基础上将眼镜放在蜡烛和透镜之间放置的合适位置，像模糊了。将光屏向远离凸透镜的方向移动，又得到了清晰的像。眼镜应该是 　近视　（填“近视”或“远视”）眼镜。
【答案】（1）右下；（2）10；8；（3）照相机；（4）近视。
【解答】解：（1）由图甲可知，光屏上出现烛焰清晰的像，此时像成在光屏的右下方，根据凸透镜成实像时，像与物上下颠倒、左右相反，要使像成在光屏的中央，即像应向左上方移动，故应将烛焰向右下调整；
（2）由图乙可知，烛焰到凸透镜的距离为10cm，即物距是10cm；
此时u＜v，且成实像，说明2f＞u＝10cm＞f，v＝40cm＞2f，即10cm＞f＞5cm，故该凸透镜的焦距为8cm；
（3）将蜡烛向远离凸透镜的方向运动，此时物距增大，根据凸透镜成实像时，物远像近像变小，可知，同时应向靠近凸透镜的方向移动光屏，才能在光屏上得到清晰的倒立、缩小像，照相机的成像原理与此相同；
（4）在（3）的基础上将眼镜放在蜡烛和透镜之间放置的合适位置，像模糊了；将光屏向远离凸透镜的方向移动，又得到了清晰的像，说明该眼镜对光线具有发散作用，会推迟光线会聚成像，故该眼镜为凹透镜，近视眼镜是凹透镜。
故答案为：（1）右下；（2）10；8；（3）照相机；（4）近视。
29．（6分）小洋看到老师将电脑主板泡在“水”中、电脑启动后可以正常工作，CPU上出现大量气泡，竟然沸腾了。老师告诉他这是“干水”。一种新型的浸没式电器冷却液。好奇的小洋取了一些干水对它的汽化能力进行研究：

（1）组装实验器材如图甲所示，器材选用带孔的硬纸板的作用是：　减少热量的散失和便于固定温度计　。
（2）正确进行实验，绘制出“干水”温度随时间变化的图象如图乙所示。“干水”的沸点为 　29.4　℃。液体沸腾的条件：　达到沸点　，　持续吸热　。
（3）实验中小洋发现刚点燃酒精灯，液体中就出现气泡。于是他将温度计取出，发现温度计在迅速降温。说明“干水”易 　汽化　。
（4）作为一种新型材料，电路板可以浸没其中并正常工作，“干水”具有 　极弱　（填“极强”或“极弱”）的导电性。
【答案】（1）减少热量的散失和便于固定温度计；（2）29.4；达到沸点、继续吸热；（3）汽化；（4）极弱。
【解答】解：（1）在实验时用中间有孔的纸板盖住烧杯，可以减少热量的散失，同时也可以固定温度计；
（2）如乙图，“干水”温度达到29.4℃后一直保持不变，所以“干水”沸点为29.4℃；
若取走酒精灯和石棉网，因为水不能吸收热量，所以水不能继续沸腾。说明液体沸腾条件是：达到沸点、继续吸热；
（3）实验中小洋发现刚点燃酒精灯，液体中就出现气泡，说明“干水”的沸点较低，容易由液态变成气态，发生汽化现象，汽化吸热，使温度计迅速降温；
（4）“干水”作为一种新型材料，电路板可以浸没其中并正常工作，说明“干水”是绝缘体，具有极弱的导电性。
故答案为：（1）减少热量的散失和便于固定温度计；（2）29.4；达到沸点、继续吸热；（3）汽化；（4）极弱。
30．（6分）在探究“阻力对运动的影响”的实验中：
（1）将毛巾铺在木板上，让小车从斜面的某一高度，由 　静止自由　下滑。观察小车在毛巾表面前进的距离。
（2）将毛巾替换成棉布铺在木板上，让小车从斜面的 　同一　高度，再次滑下。观察小车在棉布表面前进的距离。
（3）取走棉布，直接用木板表面，重复试验。
（4）总结：水平表面越光滑，小车前进距离 　越远　，　速度　减小越慢。
（5）推论：如果运动的物体不受力，将 　做匀速直线运动　。
（6）若每次实验中小车损失的机械能都全部转化为内能，则每次实验中转化的内能 　一样多　（填“木板表面时”“毛巾表面时”或“一样”）多。
【答案】（1）静止自由；（2）同一；（4）越远；速度；（5）做匀速直线运动；（6）一样多。
【解答】解：（1）将毛巾铺在木板上，让小车从斜面的某一高度，由静止自由下滑。观察小车在毛巾表面前进的距离。
（2）将毛巾替换成棉布铺在木板上，让小车从斜面的同一高度，再次滑下。观察小车在棉布表面前进的距离。
（4）木板表面最光滑，小车运动时受的阻力最小，通过的距离最长，总结：水平表面越光滑，小车前进距离越远，速度减小越慢；
（5）推论：如果运动的物体不受力，小车的速度不会变小，将做匀速直线运动。
（6）小车下滑到水平面时的速度相同，最终的速度为0，动能变化量相同，故若每次实验中小车损失的机械能都全部转化为内能，则每次实验中转化的内能一样多。
故答案为：（1）静止自由；（2）同一；（4）越远；速度；（5）做匀速直线运动；（6）一样多。
31．（7分）小陶放学回家发现父亲第二天要送去检测的PET树脂材料小工件。检测机构会用超声波探伤检查其内部是否存在空心。小陶认为自己就可以辨别，于是设计了如下实验：

（1）第一次测树脂工件的密度
①将天平放在水平台上，　先将游码调零　，指针指在分度盘的右侧，应将左侧的平衡螺母向 　左　调节。
②图甲是测量质量时的情景，存在的错误是 　用手拿砝码　。
③改正错误后，正确测出树脂工件的质量为17g。
④向量筒中注入35mL的水，再用针将树脂工件按入水中浸没，如图乙所示。
⑤PET树脂工件的密度ρ＝　0.85×103　kg/m3。
⑥若PET树脂材料的密度为1.4g/cm3，说明 　存在　（选“存在”或“不存在”）空心。
（2）小陶用另一种方法，第二次测树脂工件的密度。
①用天平测出工件的质量为m1。
②用天平测出装有适量水的烧杯质量为m2。
③不取下烧杯。用细线提起物块，并在物块下系上重锤。 　仅使重锤浸没在水中（不碰到容器底和容器壁）　，读出此时天平的示数为m3。
④不取下烧杯。用细线提起物块和重锤，使其全部浸没水中，不碰触底、壁（如图丙所示）。读出此时天平的示数为m4。
⑤PET树脂工件的密度ρ＝　　（用字母表示，水的密度用ρ水表示）。
【答案】（1）①先将游码调零；左；②用手拿砝码；⑤0.85×103；⑥存在；（2）③仅使重锤浸没在水中（不碰到容器底和容器壁）；。
【解答】解：（1）①使用天平时，应该先将游码调零，指针指在分度盘的右侧，应该向左调节平衡螺母使天平平衡；
②图甲是测量质量时的情景，存在的错误是用手拿砝码；
⑤由图乙知，PET树脂工件的体积为：V＝55mL﹣35mL＝20mL＝20cm3，其密度为：ρ＝＝0.85×103kg/m3；
⑥若PET树脂材料的密度为1.4g/cm3，计算机出的PET树脂工件的密度较小，说明存在空心；
（2）③不取下烧杯，用细线提起物块，并在物块下系上重锤，仅使重锤浸没在水中（不碰到容器底和容器壁），读出此时天平的示数为m3；
⑤在③中，容器和水的重力与重锤受到浮力之和G1＝m3g；在④中，容器和水的重力与工件和重锤受到浮力之和G2＝m4g；
根据③、④两次示数差可知工件受到的浮力为：F工件＝G2﹣G1＝m4g﹣m3g；
由密度公式得，工件的体积为：V工件＝V排＝；
根据阿基米德原理：m4g﹣m3g＝ρ水gV排＝ρ水g；
解得，PET树脂工件的密度为：ρ＝。
故答案为：（1）①先将游码调零；左；②用手拿砝码；⑤0.85×103；⑥存在；（2）③仅使重锤浸没在水中（不碰到容器底和容器壁）；。
32．（11分）在实验室中找到四节干电池、四个定值电阻（10Ω、20Ω、30Ω、40Ω）和标有“40Ω 2A”字样的滑动变阻器。根据所学知识，完成下列电学实验：

（1）探究电流与电压的关系：
①将20Ω电阻接入如图甲所示的电路，试触时发现 　电压　表的指针偏转超出最大测量值。在甲图中的一根导线上画“×”并用笔画线代替导线重新连接出正确电路；
②正确连接电路后，开始实验。某次实验时电流表的表盘如图乙所示，示数为 　0.26　A。
③通过实验可得出结论：电阻一定时，电流与电压成 　正　比。
（2）探究电流与电阻的关系：
①使用正确连接的电路并将电压表改接大量程，为了将四个定值电阻单独接入电路中都能完成实验，定值电阻两端控制电压的范围是 　3　V～　6　V；
②完成四次实验后，得出正确的结论。
（3）在实验室中某位同学设计了如图丙所示的电路图，用来测量标有0.3A字样的小灯泡的额定功率。电流表的两端M、N可以接在电路的A、B、C、D四点上，其中滑动变阻器为“40Ω 2A”，电源电压未知。请补全实验内容：
①将滑动变阻器调到阻值最大处，电流表两端M、N分别接在A、B两点上，试触安全后闭合开关S，读出电流表的示数为0.2A，电源电压为 　8　V；
②保持滑片位置不动，将电流表两端M、N分别接在　C、D　两点上，　断开开关　，调节滑动变阻器的滑片，使电流表的示数为0.3A；
③保持滑片位置不动，电流表两端M、N分别接在A、B两点上，闭合开关S，读出电流表的示数为0.8A；
④小灯泡的额定功率P额＝　1.5　W。
【答案】（1）①电压；见解答图；②0.26；③正；（2）①3；6；（3）①8；②C、D；断开开关；④1.5。
【解答】解：（1）①原电路图中，电流表、电压表和滑动变阻器串联，定值电阻被短路；由于电压表内阻很大，在电路中相当于断路，电路中几乎没有电流，此时电压表选用小量程测电源电压，而电源电压为6V，故试触时发现电压表的指针偏转超出最大测量值；
在探究电流与电压的关系实验中，定值电阻、滑动变阻器和电流表串联，电压表并联在定值电阻两端，如下图所示：
；
②某次实验时电流表的表盘如图乙所示，电流表选用小量程，分度值0.02A，其示数为0.26A；
③在探究电流与电压的关系实验中，电压与电流的比为一定值，故可得出结论：电阻一定时，电流与电压成正比；
（2）①由图甲可知，电流表选用小量程，滑动变阻器允许通过的最大电流为2A，即电路中最大电流为0.6A，当电路中电流最大，定值电阻阻值最小时，定值电阻两端电压最大，故定值电阻两端最大电压为：
UV大＝I大R定小＝0.6A×10Ω＝6V；
研究电流与电阻的关系，要控制电压表示数不变，滑动变阻器与定值电阻串联，设电压表示数为UV，根据串联电路电压的规律，滑动变阻器分得的电压：
U滑＝U总﹣UV＝6V﹣UV，
根据分压原理有：
＝，即＝﹣﹣﹣﹣﹣﹣①，
因电压表示数UV为定值，由①式知，方程左边为一定值，故右边也为一定值，故当定值电阻取最大时，滑动变阻器连入电路中的电阻最大，由①式得：
＝，
解得电压表的示数：UV＝3V，即为完成实验，电压表的最小电压为3V；
故为顺利完成4次实验，定值电阻两端的电压需要控制在3～6V范围内；
（3）实验步骤：
①将滑动变阻器调到阻值最大处，电流表两端M、N分别接在A、B两点上，试触安全后闭合开关S，读出电流表的示数为0.2A；此时电路为只有滑动变阻器的简单电路，根据U＝IR可知，电源电压为U＝I1R滑大＝0.2A×40Ω＝8V；
②保持滑片位置不动，将电流表两端M、N分别接在C、D两点上，断开开关，调节滑动变阻器的滑片，使电流表的示数为0.3A，此时灯泡和滑动变阻器串联，电流表测电路中电流，因电路中电流为灯泡额定电流，故灯泡正常发光；
③保持滑片位置不动，电流表两端M、N分别接在A、B两点上，闭合开关S，读出电流表的示数为0.8A；此时电路为只有滑动变阻器的简单电路，根据R＝可知，滑动变阻器接入电路的阻值为：
R滑＝＝＝10Ω；
④在步骤②中，当灯泡正常发光时，滑动变阻器两端电压为U滑＝ILR滑＝0.3A×10Ω＝3V，根据串联电路电压规律，灯泡的额定电压为：
UL＝U﹣U滑＝8V﹣3V＝5V，
则小灯泡额定功率为：
P额＝ULIL＝5V×0.3A＝1.5W。
故答案为：（1）①电压；见解答图；②0.26；③正；（2）①3；6；（3）①8；②C、D；断开开关；④1.5。
