2023年四川省自贡市中考物理试题（解析版）

这是一份2023年四川省自贡市中考物理试题（解析版），共22页。试卷主要包含了选择题，填空题，简述，计算题等内容，欢迎下载使用。

四川省自贡市初2023届毕业生学业考试
综合素质（一）物理试题卷
第I卷：选择题（共40分）
一、选择题（共20小题，每小题2分，共40分。每小题只有一个选项符合题意）
1. 下列关于电压值的说法错误的是（　　）
A. 一节干电池的电压是1.5V
B. 电子手表内氧化银电池电压是1.5V
C. 我国家庭电路的电压是110V
D. 对人体安全的电压不高于36V
【答案】C
【解析】
【详解】A．根据标准，一节新干电池电压为1.5V， 故A正确，不符合题意；
B．一只氧化银电池的电压是1.5V，故B正确，不符合题意；
C．我国家庭电路的电压是220V，故C错误，符合题意；
D．为保护人用电安全，对人体安全的电压不高于36V，故D正确，不符合题意。
故选C。
2. 用充电宝给手机充电时，充电宝相当于电路中的（　　）
A. 用电器 B. 开关 C. 电源 D. 导线
【答案】C
【解析】
【详解】充电宝给手机充电时，充电宝提供电能，充电宝相当于电路中的电源，故ABD不符合题意，C符合题意。
故选C。
3. 电给我们的生活带来了极大的便利，但不正确用电也会带来很大的危害，甚至会危及生命。安全用电是每一位公民的必备素养。下列做法符合安全用电原则的是（　　）
A. 使用试电笔辨别火线时接触笔尖金属体
B. 及时更换达到使用寿命的插座、导线和家用电器
C. 家庭电路着火迅速用冷水浇灭
D. 在未断开电源开关的情况下更换灯泡
【答案】B
【解析】
【详解】A．在使用试电笔时，应用手接触笔尾的金属体，用笔尖接触导线，手指不能碰到笔尖的金属体，故A不符合题意；
B．插座、导线和家用电器等达到使用寿命后继续使用，容易造成触电事故，故B符合题意；
C．生活中的水是导体，故电线着火时迅速泼水浇灭火焰，易造成触电，故C不符合题意；
D．更换家用灯泡，必须先关闭电源，以防引起触电，故D不符合题意。
故选B。
4. 如图所示，用一根绳子绕过定滑轮，一端拴在钩码上，手执另一端，分别用力、、匀速拉起钩码。忽略绳子与滑轮的摩擦，下列说法中正确的是（　　）

A. 较大 B. 较大
C. 较大 D. 、、的大小相等
【答案】D
【解析】
【详解】由图可知，图中滑轮是定滑轮，定滑轮不能省力，所以忽略绳子与滑轮的摩擦，匀速向上拉物体时，无论向哪个方向拉动绳子，施加在绳子上的拉力都与物体重力相等，所以三种拉法所用拉力一样大，故ABC错误，D正确。
故选D。
5. 如图所示，在蹄形磁体的磁场中放置一根导线，导线的两端跟灵敏电流表连接。下列说法正确的是（　　）

A. 磁体不动，AB水平向右快速移动，指针不偏转
B. AB不动，磁体水平向左快速移动，指针会偏转
C. 磁体不动，AB竖直向上运动，指针会偏转
D. 磁体不动，AB竖直向下运动，指针会偏转

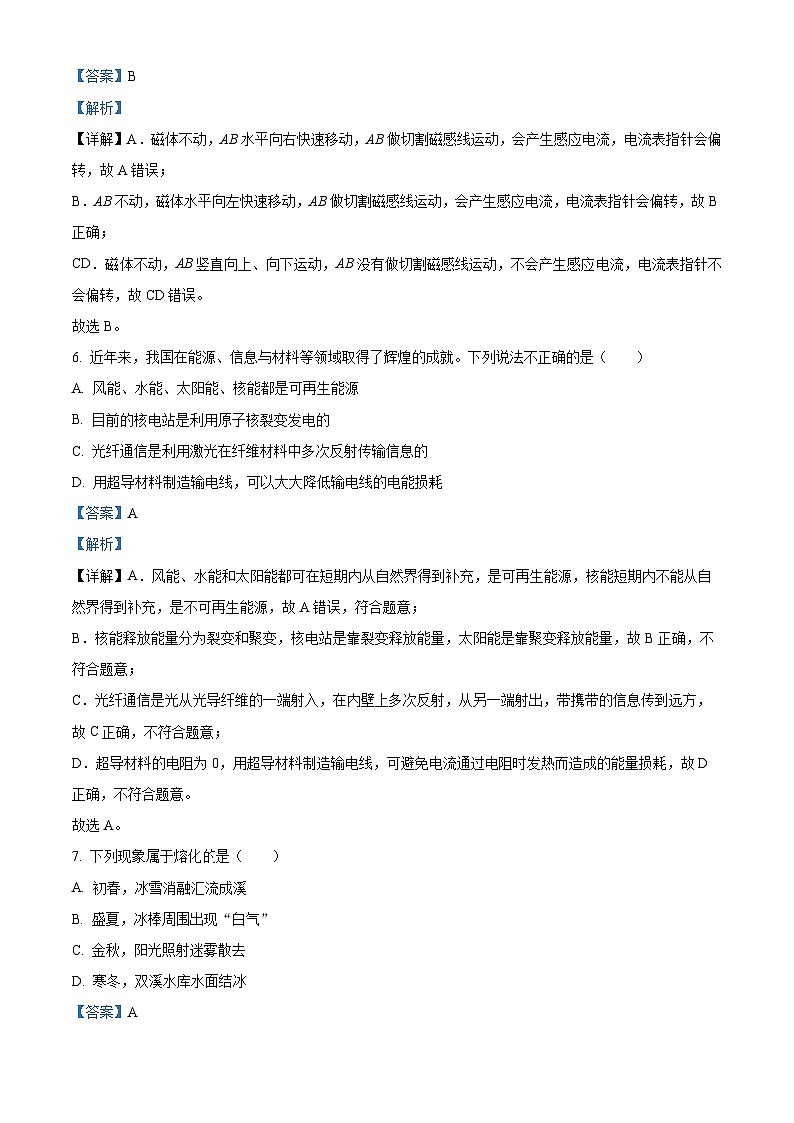

【答案】B
【解析】
【详解】A．磁体不动，AB水平向右快速移动，AB做切割磁感线运动，会产生感应电流，电流表指针会偏转，故A错误；
B．AB不动，磁体水平向左快速移动，AB做切割磁感线运动，会产生感应电流，电流表指针会偏转，故B正确；
CD．磁体不动，AB竖直向上、向下运动，AB没有做切割磁感线运动，不会产生感应电流，电流表指针不会偏转，故CD错误。
故选B。
6. 近年来，我国在能源、信息与材料等领域取得了辉煌的成就。下列说法不正确的是（　　）
A. 风能、水能、太阳能、核能都是可再生能源
B. 目前的核电站是利用原子核裂变发电的
C. 光纤通信是利用激光在纤维材料中多次反射传输信息的
D. 用超导材料制造输电线，可以大大降低输电线的电能损耗
【答案】A
【解析】
【详解】A．风能、水能和太阳能都可在短期内从自然界得到补充，是可再生能源，核能短期内不能从自然界得到补充，是不可再生能源，故A错误，符合题意；
B．核能释放能量分为裂变和聚变，核电站是靠裂变释放能量，太阳能是靠聚变释放能量，故B正确，不符合题意；
C．光纤通信是光从光导纤维的一端射入，在内壁上多次反射，从另一端射出，带携带的信息传到远方，故C正确，不符合题意；
D．超导材料的电阻为0，用超导材料制造输电线，可避免电流通过电阻时发热而造成的能量损耗，故D正确，不符合题意。
故选A。
7. 下列现象属于熔化是（　　）
A. 初春，冰雪消融汇流成溪
B. 盛夏，冰棒周围出现“白气”
C. 金秋，阳光照射迷雾散去
D. 寒冬，双溪水库水面结冰
【答案】A
【解析】
【详解】A．冰雪消融汇流成溪，冰从固态变为液态，属于熔化，故A符合题意；
B．冰棒周围出现“白气”，是空气中的水蒸气液化成的小水珠，故B不符合题意；
C．雾是悬浮在空中的小水珠，太阳出来，小水珠吸收热量汽化而散去，故C不符合题意；
D．水面结冰，水从液体变为固态，属于凝固，故D不符合题意。
故选A。
8. 如图所示的工具在正常使用过程中，属于省力杠杆的是（　　）
A. 食品夹子 B. 筷子
C. 核桃夹 D. 镊子
【答案】C
【解析】
【详解】A．食品夹子在使用过程中，动力臂小于阻力臂，是费力杠杆，故A不符合题意；
B．筷子在使用过程中，动力臂小于阻力臂，属于费力杠杆，故B不符合题意；
C．核桃夹在使用过程中，动力臂大于阻力臂，属于省力杠杆，故C符合题意；
D．镊子在使用过程中，动力臂小于阻力臂，是费力杠杆，故D不符合题意。
故选C。
9. 学校附近的居民经常听到课间操广播声，下列说法正确的是（　　）
A. 广播声是由于空气振动产生的
B. 居民关窗是在声源处减弱噪声
C. 广播声通过空气传入居民耳中
D. 调节音量是为了改变声音的音调
【答案】C
【解析】
【详解】A．声音是由物体的振动产生的，广播声是由喇叭振动产生的，而非空气，故A错误；
B．居民关窗是在传播过程中减弱噪声，故B错误；
C．声音的传播需要介质，广播声产生后通过空气传入居民耳中，故C正确；
D．调节音量时改变了声音的大小，喇叭的振幅发生了改变，物理学中用响度来描述声音的这一特征，故D错误。
故选C。
10. 小王同学在家里将一个平面镜放在水平桌面上，再把一张可沿ON折叠的硬白纸板ENF竖直的立在平面镜上，以此来探究光的反射规律。通过测量他发现此时入射光线与平面镜成50°夹角，如图所示，则（　　）

A. 反射光线与镜面的夹角是40°
B. 入射角增大10°，反射光线与入射光线的夹角增大20°
C. 将纸板NOF向后折叠，则反射光线会消失
D. 光在纸板上发生了镜面反射
【答案】B
【解析】
【详解】A．入射光线与平面镜成50°夹角，则入射角为
90°-50°=40°
根据光的反射规律可知，反射角为40°，则反射光线与镜面的夹角是
90°-40°=50°
故A不符合题意；
B．入射角增大10°，则反射角也增大10°，那么反射光线与入射光线的夹角增大20°，故B符合题意；
C．因为反射时，反射光线、入射光线和法线在同一平面内，将纸板NOF向后折叠，在纸板NOF上将看不到反射光线，但反射光线不会消失，故C不符合题意；
D．为了能在各个方向都能观察到光线，纸板表面比较粗糙，光在纸板上发生了漫反射，故D不符合题意。
故选B。
11. 小周同学参加了2023年自贡市中考体育测试，在立定跳远项目中下列说法正确的是（　　）
A. 小周穿的运动鞋鞋底有凹凸不平的花纹是为了减小摩擦
B. 小周跳起后，在空中运动时处于非平衡状态
C. 小周跳起后，在地面弹力的作用下继续向前运动
D. 起跳时，小周对地面的压力和地面对小周的支持力是一对平衡力
【答案】B
【解析】
【详解】A．小周穿的运动鞋鞋底有凹凸不平的花纹，是在压力一定时，通过增大接触面的粗糙程度来增大摩擦力，故A错误；
B．小周跳起后，在空中运动时只受重力作用，受力不平衡，处于非平衡状态，故B正确；
C．小周跳起后，不再受到地面弹力的作用下，之所以继续向前运动，是因为小周具有惯性，故C错误；
D．起跳时，小周对地面的压力和地面对小周的支持力不是作用在同一物体上的两个力，所以不是一对平衡力，故D错误。
故选B。
12. 一束光线与水面成锐角由空气斜射入水中时，入射角为α，反射角为β，折射角为γ，则（　　）
A. α>β>γ B. α=β>γ C. α=β<γ D. α<β<γ
【答案】B
【解析】
【详解】一束光线与水面成锐角由空气斜射入水中时，由于反射角等于入射角，所以β=α；当光从空气斜射入水中时，折射角小于入射角。即γ<α，则α=β>γ。
故选B。
13. 2022年5月14日，一架国产C919大飞机（如图所示）从浦东机场起飞，经过3个多小时的飞行后安全降落，这标志着即将交付的首架C919大飞机首飞试验成功。下列说法正确的是（　　）

A. 飞机在升空过程中，飞行员的重力势能逐渐增大
B. 飞机从起飞到安全降落的整个过程中，飞行员的动能一直保持不变
C. 飞机从起飞到安全降落的整个过程中，飞机的机械能一直保持不变
D. 飞机降落后，在水平道上滑行过程中，飞机的动能转化为重力势能
【答案】A
【解析】
【详解】A．飞机在升空过程中，高度增大，质量不变，所以飞行员的重力势能逐渐增大，故A正确；
B．飞机从起飞到安全降落的整个过程中，速度是变化的，质量不变，所以飞行员的动能会发生变化，故B错误；
C．飞机从起飞到安全降落的整个过程中，质量不变，高度、速度会发生变化，重力势能、动能会发生变化，所以飞机的机械能也会发生变化，故C错误；
D．飞机降落后，在水平道上滑行过程中，飞机的高度不变重力势能不变，所以飞机的动能没有转化为重力势能，故D错误。
故选A。
14. 由欧姆定律变形可得，下列说法正确的是（　　）
A. 导体电阻大小跟它两端的电压成正比
B. 导体电阻大小跟通过它的电流成反比
C. 导体电阻大小由它两端电压和通过电流决定
D. 导体电阻大小等于它两端电压与通过电流的比值
【答案】D
【解析】
【详解】ABC．导体电阻是导体自身的一种特性，大小取决于导体的材料、长度、横截面积、温度等因素，与加在它两端的电压及通过它的电流无关，故ABC错误；
D．由公式可知，导体电阻大小在数值上等于它两端电压与通过电流的比值，故D正确。
故选D。
15. 如图，在动车站的自动检票闸机口，乘客需刷身份证同时进行人脸识别，两个信息都符合后闸机门（电动机）才自动打开，可检票通过。身份证和人脸识别系统相当于开关，信息符合后开关自动闭合，下列模拟电路中，符合上述要求的是（　　）

A. B.
C. D.
【答案】B
【解析】
【详解】根据题意可知，只有两个开关都闭合的情况下，闸机自动打开，这说明两个开关相互影响，是串联，然后与电动机串联。故B符合题意，ACD不符合题意。
故选B。
16. 下列四幅图涉及的物理知识说法错误的是（　　）
A. 军舰从长江驶入大海后，舰身要上浮一些
B. 轮船通过船闸从下游驶到上游，船闸是利用连通器原理工作的
C. 飞机机翼设计成流线型，利用了机翼上方空气流速慢，压强小
D. “祝融号”火星车设计有宽大的轮子可以减小压强
【答案】C
【解析】
【详解】A．轮船由长江驶入大海过程中，轮船一直处于漂浮状态，根据物体沉浮条件知，轮船受到的浮力等于轮船所受的重力，故轮船受到的浮力不变。由长江驶入大海时，由于海水的密度大于江水的密度，由阿基米德原理可得

排开海水的体积减小，轮船将浮上一些。故A正确，不符合题意；
B．若船要从下游驶向上游，先打开下游阀门，使闸室和下游构成连通器，水相平后，打开下游闸门，船驶入闸室；然后打开上游阀门，使上游和闸室构成连通器，闸室和上游水位相平时，打开上游闸门，船驶入上游，故B正确，不符合题意；
C．飞机机翼上表面凸起，可使飞行过程中机翼上表面的空气流速大，压强变小；此时机翼下方空气流速小，压强大，由此形成压强差，形成升力，故C错误，符合题意；
D．火星探测车的轮子较宽大，火星车“祝融号”的质量不变，对火星的压力不变，是在压力一定时，通过增大受力面积来减小压强，故D正确，不符合题意。
故选C。
17. 杆秤是一种中国传统的称量工具，凝聚着中国人民的智慧。如图所示，O为杆秤提纽，OA=8cm，秤砣质量m=0.2kg，不挂重物和秤砣时，手提提纽，杆秤可水平平衡。用它称鱼，当秤砣置于B点时，杆秤再次水平平衡，此时测得OB=32cm，则鱼的质量为（　　）

A. 1.0kg B. 0.8kg C. 0.6kg D. 0.4kg
【答案】B
【解析】
【详解】杆秤是一只杠杆，O是支点，当杆秤在水平位置平衡时，根据杠杆的平衡条件可得
G鱼﹒OA=G秤砣﹒OB
则鱼受到的重力

鱼的质量为

故B符合题意，ACD不符合题意。
故选B。
18. 在如图所示的电路中，电源电压保持不变。闭合开关S后，当滑动变阻器的滑片P由最右端向中点移动时，变小的是（　　）

A. 电流表A2的示数
B. 电压表V的示数
C. 电流表A示数与电流表A2示数的差值
D. 电压表V示数与电流表A示数的比值
【答案】D
【解析】
【详解】B．由电路图可知，与并联，电流表测干路电流，电流表测支路电流，电压表测量电源的电压；由于电源电压不变，移动滑片时，电压表V示数保持不变，故B不符合题意；
AC．因并联电路中各支路独立工作、互不影响，所以滑片移动时通过支路的电流不变；闭合开关，当滑动变阻器的滑片P由最右端向中间移动时，滑动变阻器接入电路中的电阻变小，根据可知，通过滑动变阻器的电流变大，电流表A2的示数变大， 根据并联电路的电流关系可知，干路中的电流变大，即电流表示数变大；电流表示数与电流表A2示数的差值为通过定值电阻的电流，所以电流表示数与电流表A2示数的差值不变，故AC不符合题意；
D．由于电压表V的示数不变，电流表示数变大，所以电压表V示数与电流表示数的比值变小，故D符合题意。
故选D。
19. 甲、乙、丙三种物质的质量与体积的关系如图所示，分别代表甲、乙、丙三种物质和水的密度，据图可知下列说法正确的是（）（　　）

A. B.
C. D.
【答案】C
【解析】
【详解】由图可知，三种物质体积相同时的质量关系，根据比较甲、乙、丙的密度关系，由图像可知，当甲、乙、丙三种物质的体积相等时，它们的质量关系为，由可知

而当时

所以

故ABD错误，C正确。
故选C。
20. 如图所示，R0是一个光敏电阻，光敏电阻的阻值随光照强度的增加而减小，R是电阻箱（已调至合适阻值），它们和继电器组成自动控制电路来控制路灯，白天路灯熄灭，夜晚路灯亮起。下列说法正确的是（　　）

A. 电路工作时，电磁铁上端为N极
B. 给路灯供电的电源应接在b、c两端
C. 控制电路电源电压减小后，傍晚时路灯比原来早一些亮
D. 路灯发光时把电能全部转化为光能
【答案】C
【解析】
【详解】A．根据图示可知，电流从电磁铁的上端流入，根据安培定则可知，电磁铁的上端为S极，故A错误；
B．晚上时的光线暗，光敏电阻的电阻值大，电路中的电流值小，所以静触点与接通，所以要达到晚上灯亮，白天灯灭，则路灯供电的电源应接在、之间，故B错误；
C．电源电压减小后，在其它条件不变时，根据欧姆定律可知，电路中的电流变小，电磁铁中的磁性变弱，傍晚时路灯比原来早一些亮，故C正确；
D．路灯工作时电能转化为光能、内能，不是全部转化为光能，故D错误。
故选C。
第II卷（非选择题：共60分）
二、填空题（共6小题，每空1分，共12分）
21. 图中物体A的长度为______cm，停表的读数为______s。

【答案】 ①. 2.75 ②. 110
【解析】
【详解】[1]由图可知，刻度尺的分度值为0.1cm=1mm，物体A左端对应的刻度值为4.00cm，右端对应的刻度值为6.75cm，所以物体A的长度为
6.75cm-4.00cm=2.75cm
[2]停表中间的小表盘分度值为0.5min，分针在“1”和“2”之间，所以分针指示的时间为1min，且过了半格，大表盘分度值为0.1s，秒针在50s刻度线处，所以停表的示数为
1min50s=110s
22. 如图所示，图A、B、C、D是四冲程汽油机的工作示意图，图E、F是演示实验的示意图，B图是______冲程，与它原理相同的是______图所示的演示实验。

【答案】 ①. 压缩 ②. E
【解析】
【详解】[1]B图汽油机两个气门都关闭，活塞向上运动，是压缩冲程，机械能转化为内能。
[2]图E中活塞向下运动，压缩玻璃筒内的气体，机械能转化为内能，与汽油机的压缩冲程原理相同。
23. 如图所示，用毛皮摩擦过的橡胶棒接触验电器的金属球，验电器的两个金属箔张开一定的角度，张开是因为在这个过程中______（“产生了电荷”或“电荷发生转移”），此时验电器的金属箔带______电。

【答案】 ①. 电荷发生转移 ②. 负
【解析】
【详解】[1][2]毛皮摩擦过的橡胶棒带负电，带有多余电子，若将其接触验电器的金属球，电子从橡胶棒转移到验电器上，验电器的金属箔因带同种电荷相互排斥而张开一定的角度；此时验电器的金属箔带负电。
24. 为了保护同学们的视力，很多学校教室里的日光灯全部更换成如图所示的LED护眼灯，每间教室里的9盏LED护眼灯的连接方式是______联的。如果打开护眼灯之后，老师又打开了教室中的多媒体设备，则教室电路中的总电流会______（选填“增大”或“减小”）。

【答案】 ①. 并 ②. 增大
【解析】
【详解】[1]如图所示的LED护眼灯，每个教室里的这9盏LED护眼灯是互不影响的，所以它们之间一定是并联的。
[2]如果打开护眼灯之后，老师又打开了教室中的多媒体设备，护眼灯、多媒体设备是并联，独立工作，互不影响，多开了多媒体设备，多了一条支路，则教室电路中的总电流会增大。
25. 司机开车系上安全带可以减小紧急刹车时由于______造成的伤害；小汽车的外观呈流线型，在高速行驶时小汽车对地面的压力______重力（选填“大于”、“小于”或“等于”）。
【答案】 ①. 惯性 ②. 小于
【解析】
【详解】[1]当车紧急刹车时，车上的人由于惯性会向前倒，容易撞伤，系上安全带可以起到缓冲作用。
[2]小汽车的外观呈流线型，上凸下平，在高速行驶时，流过小汽车上方的空气流速快，压强小，流过小汽车下方的空气流速慢，压强大，产生一个向上的升力，导致小汽车对地面的压力小于重力。
26. 现有电源、开关、电流表、电压表、灯泡、滑动变阻器各一个，其中灯泡的U﹣I图象如图所示，将这些元件用导线连成电路后，闭合开关，滑动变阻器的滑片从最左端向右滑动的过程中，电压表的示数从4V开始减小，电流表的示数从0.4A开始增大．则滑动变阻器的最大阻值为______Ω，在滑片移动过程中小灯泡消耗的最大电功率与整个电路消耗的最小电功率的比值为____________．

【答案】 ①. 10 ②. 1. 25
【解析】
【详解】由题意可知，将滑动变阻器的滑片从最左端向右滑动的过程中，电压表的示数减小，电流表的示数增大，则电压表并联在滑动变阻器两端，否则两电表示数应同时增大或同时减小．结合题意可知，滑动变阻器与灯泡串联，电压表测变阻器两端的电压，电流表测电路中的电流，如下图所示：


当电压表的示数为4V时，电路中的电流为0.4A，由图象可知此时灯泡两端的电压UL=2V，因串联电路中总电压等于各分电压之和，所以，电源的电压：
U=U滑+UL=4V+2V=6V；
滑动变阻器的最大阻值：
；
此时电路中电流最小，则整个电路的最小功率：
Pmin=UI=6V×0.4A=2.4W；
当变阻器接入电路中的电阻最小为0时，灯泡两端的电压和电源电压相等，此时灯泡的功率最大，由图象可知，当U=6V时，通过灯泡的电流：
I′=0.5A，
小灯泡的最大功率：
PL大=UI′=6V×0.5A=3W；
灯泡消耗的最大电功率与整个电路消耗的最小电功率的比值：
。
三、简述、作图、实验题（共5小题，共33分）
27. 夏天，小明到小丽家去玩，小丽从冰箱里拿出饮料倒入纸杯里请小明喝。不一会，小明发现纸杯壁上有一些小水珠。纸杯壁上出现小水珠的现象是_____（填物态变化名称）现象，请简单解释这个现象形成的原因：_____。
【答案】 ①. 液化 ②. 见解析
【解析】
【详解】[1][2]从冰箱里拿出的饮料温度较低，倒入纸杯后，纸杯的温度也较低，室内空气中的水蒸气遇到温度较低的纸杯液化成小水滴附在纸杯上，使纸杯壁上出现小水珠。
28. 如图所示，物体A静止在斜面上，画出物体A静止时的受力示意图。

【答案】
【解析】
【详解】物体静止在斜面上时，受到到三个力，作用点都在重心，重力G的方向竖直向下，摩擦力f的方向沿斜面向上，支持力F垂直斜面向上，如图所示：

29. “创新”实验小组的同学要设计一个自动防盗报警电路。要求：晚间开关S闭合后，灯亮电铃不响；当房门被打开时，细导线AB被扯断，灯亮且电铃发声自动报警。请按要求用直线连接如图所示的电路元件。

【答案】
【解析】
【详解】从电源正极依次串联开关、灯泡以及电铃回到电源负极，然后将AB并联在电铃两端，如图所示：

30. 小明同学将点燃的蜡烛、凸透镜和光屏放在如图所示的位置时，在光屏上观察到了清晰的像。

（1）由图可以判断出实验所用透镜的焦距为______cm；
（2）小明把蜡烛移到光具座的10cm刻度线处，需要把光屏向______适当移动（选填“左”或“右”），才能在光屏上得到一个清晰的像，此时的像将______（选填“变大”、“变小”或“不变”）。
【答案】 ①. 15.0 ②. 左 ③. 变小
【解析】
【详解】（1）[1]由图可知，此时
u=v=2f=30.0cm
烛焰成倒立、等大实像，所以

（2）[2][3]把蜡烛移到光具座的10cm刻度线处，此时物距
u=40.0cm>2f
根据凸透镜成像特点可知，像距
f 需要把光屏向左移动，才能在光屏上得到一个倒立、缩小的实像，即像将变小。
31. 小周利用如图甲所示电路，测量标有“2.5V”字样的灯泡L正常发光时的电阻和电功率。请按要求完成下列问题：

（1）请用笔画线代替导线，将图甲所示的实物图连接完整___________；
（2）连接电路后，闭合开关S，发现灯泡不亮，电压表有示数且接近电源电压，电流表示数为零，产生这种现象的原因可能是：___________；
（3）排除故障后进行实验，闭合开关S，发现电压表的示数为0.5V，为使灯泡L两端电压达到额定电压，应向___________端（选填“A”或“B”）移动滑动变阻器的滑片P，直到观察到电压表示数为2.5V。此时，电流表示数如图乙所示，电流表示数为___________A，则灯泡L正常发光时的电阻为___________Ω，电功率为___________W。
【答案】 ①. ②. 小灯泡断路 ③. A ④. 0.5 ⑤. 5 ⑥. 1.25
【解析】
【详解】（1）[1]根据滑动变阻器按“一上一下”的原则串联在电路中，如图所示

（2）[2]灯泡不亮，电流表无示数，说明电路可能断路，电压表示数接近电源电压，说明电压表与电源连通，则与电压表并联的电路以外的电路是完好的，与电压表并联的小灯泡断路了。
（3）[3][4]灯在额定电压下正常发光，灯泡的实际电压0.5V小于灯泡的额定电压2.5V，应增大灯泡两端的电压，根据串联电路电压的规律，应减小滑动变阻器两端的电压，由分压原理可知，应减小滑动变阻器接入电路的电阻大小，故滑片向A移动，直到电压表示数为灯泡的额定电压2.5V。
[5]图乙中电流表选用小量程，分度值为0.02A，示数为0.5A，由欧姆定律可知，灯泡L正常发光时的电阻为

[6]根据可得，小灯泡正常发光时，其功率为

32. 某兴趣小组在探究“滑动摩擦力的大小与什么因素有关”时，用同一木块分别做了如图所示的甲、乙、丙三次实验。

（1）甲、乙、丙三次实验中以相同速度沿水平方向匀速拉动木块，根据二力平衡知识，弹簧测力计对木块的拉力大小______滑动摩擦力的大小（选填“大于”、“等于”或“小于”）；
（2）通过对比甲、乙两次实验可知：在接触面的粗糙程度相同时，______越大，滑动摩擦力越大；
（3）通过对比______两次实验可知：在压力相同时，接触面越粗糙，滑动摩擦力越大；
（4）兴趣小组的同学利用甲图实验装置继续探究滑动摩擦力与速度的关系，改变拉动木块的速度，进行实验，记录的实验数据如下表：
实验次数
1
2
3
4
运动速度（m/s）
0.3
0.4
0.5
0.6
测力计示数（N）
1.2
1.2
1.2
1.2

分析实验数据可知：滑动摩擦力的大小与物体运动的速度______（选填“有关”或“无关”）；
（5）小组交流讨论时发现：在实验中很难使木块做匀速直线运动，于是小伟设计了如图丁所示的实验装置，该装置的优点是______长木板B做匀速直线运动（选填“需要”或“不需要”）。
【答案】 ①. 等于 ②. 压力 ③. 甲、丙 ④. 无关 ⑤. 不需要
【解析】
【详解】（1）[1]甲、乙、丙三次实验中以相同速度沿水平方向匀速拉动木块，木块受到的摩擦力和拉力是一对平衡力，拉力大小等于滑动摩擦力的大小。
（2）[2]对比甲、乙两次实验，接触面的粗糙程度相同而压力不同，压力越大，弹簧测力计示数越大，则滑动摩擦力越大。
（3）[3]对比甲、丙两次实验：压力相同而接触面粗糙程度不同，接触面越粗糙，弹簧测力计示数越大，滑动摩擦力越大。
（4）[4]分析实验数据可知：木块运动的速度越来越大，但弹簧测力计示数不变，摩擦力大小不变，说明滑动摩擦力的大小与物体运动的速度无关。
（5）[5]如图丁， 水平向左拉动长木板B，木块A相对地面静止，受到的弹簧测力计的拉力和木板的滑动摩擦力仍然是一对平衡力，此时长木板B不需要做匀速直线运动。
四、计算题（共2小题，共15分。解答时应写出必要的文字说明，方程式和重要演算步骤，只写出最后答案的不能得分。有数值计算的题，答案中必须明确写出数值和单位。）
33. 为保家卫国，加强国防建设，我国自主研制了一款两栖坦克，坦克发动机最大功率为440kW，满载时质量是24t，在野外陆地的最大速度是60km/h，在水中的最大速度是14km/h。已知，，请完成下列问题：
（1）坦克满载在水中行进时，排开水的体积是多少？
（2）坦克每条履带与地面的接触面积是2m2，满载时对水平地面的压强多大？
（3）在某次演习中，坦克以最大功率在水中行驶10min，发动机所做的功是多少？
【答案】（1）24m3；（2）6×104Pa；（3）2.64×108J
【解析】
【详解】解：（1）由题意知，坦克满载时受到的重力为

由于坦克漂浮，所以此时坦克重力等于其受到得浮力，即

由F浮=ρgV排可得，此时它排开水的体积

（2）坦克满载时静止在地面上，对地面的压力等于其重力，即

两条履带的触地面积为

由得，坦克满载时对水平地面的压强

（3）由题意知，坦克以最大功率和最大速度在水中行驶10min，发动机牵引力所做的功为

答：（1）坦克满载在水中行进时，排开水的体积是24m3。
（2）坦克每条履带与地面的接触面积是2m2，满载时对水平地面的压强是6×104Pa。
（3）在某场演习中，坦克以最大功率和最大速度在水中行驶10min,发动机所做的功是2.64×108J。
34. 图甲是一款多功能养生壶，图乙是它的简化电路图，其中R1、R2为电热丝，R1=R2且电阻不变，下表为其铭牌，其中高温挡的额定功率已模糊不清，已知ρ水=1.0×103kg/m3，c水=4.2×103J/(kg·℃)。在正常工作的情况下，试问：
项目
参数
电源电压（V）
220
低温挡功率（W）
200
中温挡功率（W）
400
高温挡功率（W）

容积（L）
1.5
（1）在1标准大气压下，将初温是30℃的一壶水烧开，水需要吸收多少热量？
（2）高温挡功率是多少？
（3）若养生壶用高温挡来加热且加热效率为75%，烧开这一壶水需要多长时间？

【答案】（1）4.41×105J；（2）800W；（3）735s
【解析】
【详解】解：（1）由题可知，水的体积为
V=1.5L=1.5×10-3m3
水的质量
m=ρV=1.0×103kg/m3×1.5×10-3m3=1.5kg
水吸收的热量
Q吸=c水mΔt=4.2×103J/(kg·℃)×1.5kg×(100℃-30℃)=4.41×105J
（2）根据分析电路可知，当S1断开，S2接A时，R1、R2串联，为低温档；当S1闭合，S2断开时，只有R1，为中温档；当S1闭合，S2接B时，R1、R2并联，为高温档。因此R1的阻值为

因为R1=R2，根据并联电路电阻的特点，总电阻为
