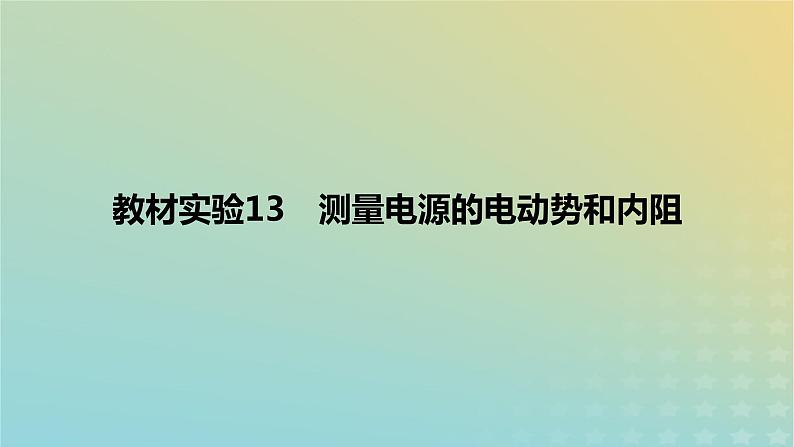

    教材实验13 测量电源的电动势和内阻

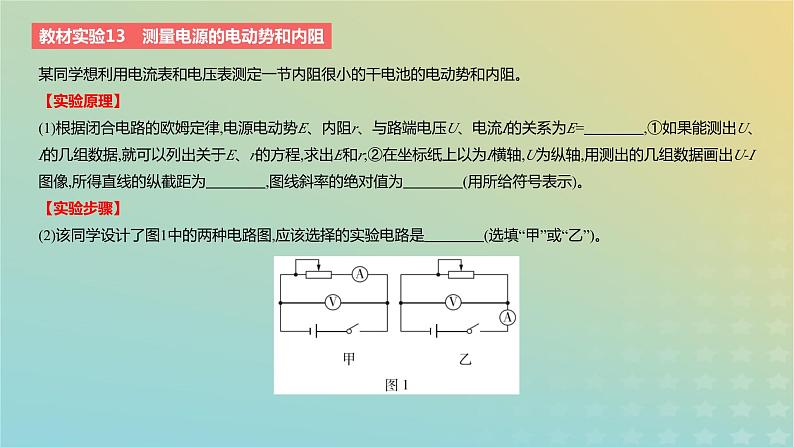

    某同学想利用电流表和电压表测定一节内阻很小的干电池的电动势和内阻。【实验原理】(1)根据闭合电路的欧姆定律,电源电动势E、内阻r、与路端电压U、电流I的关系为E=    ,①如果能测出U、I的几组数据,就可以列出关于E、r的方程,求出E和r;②在坐标纸上以为I横轴,U为纵轴,用测出的几组数据画出U-I图像,所得直线的纵截距为    ,图线斜率的绝对值为    (用所给符号表示)。 【实验步骤】(2)该同学设计了图1中的两种电路图,应该选择的实验电路是    (选填“甲”或“乙”)。

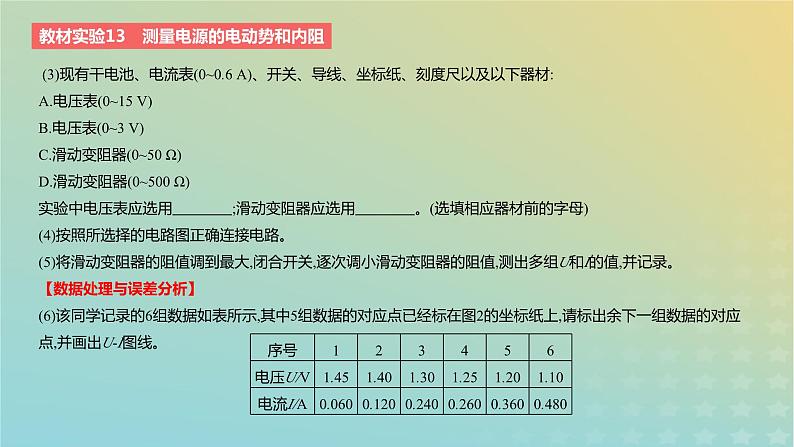

    (3)现有干电池、电流表(0~0.6 A)、开关、导线、坐标纸、刻度尺以及以下器材:A.电压表(0~15 V)B.电压表(0~3 V)C.滑动变阻器(0~50 Ω)D.滑动变阻器(0~500 Ω)实验中电压表应选用    ;滑动变阻器应选用    。(选填相应器材前的字母)  (4)按照所选择的电路图正确连接电路。(5)将滑动变阻器的阻值调到最大,闭合开关,逐次调小滑动变阻器的阻值,测出多组U和I的值,并记录。【数据处理与误差分析】(6)该同学记录的6组数据如表所示,其中5组数据的对应点已经标在图2的坐标纸上,请标出余下一组数据的对应点,并画出U-I图线。
    (7)根据(6)中所画图线可得出干电池的电动势E=    V,内电阻r=    Ω。
    (8)该同学发现测得的内阻小于电池规格上标注的真实值,这种误差属于    (选填“系统误差”或“偶然误差”),产生该误差的原因是              。 【实验拓展】(9)实验中,随着滑动变阻器滑片的移动,电压表的示数U及干电池的输出功率P都会发生变化。图3的各示意图中正确反映P-U关系的是    。
