    空间几何体的结构及其三视图、直观图导学案-2024届高三一轮复习

    空间几何体的结构及其三视图、直观图导学案-2024届高三一轮复习第1页
    空间几何体的结构及其三视图、直观图导学案-2024届高三一轮复习第2页

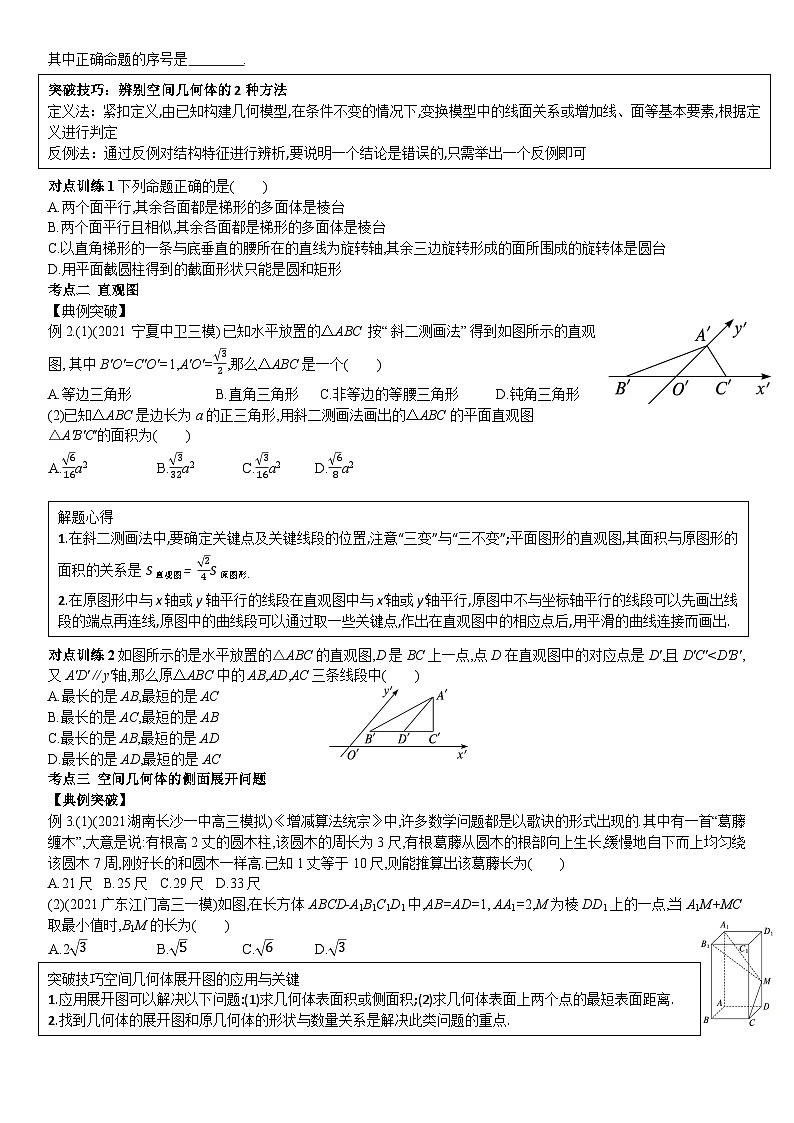

    空间几何体的结构及其三视图、直观图导学案-2024届高三一轮复习第3页
    还剩3页未读, 继续阅读
    下载需要10学贝 1学贝=0.1元
    使用下载券免费下载
    加入资料篮
    立即下载

    空间几何体的结构及其三视图、直观图导学案-2024届高三一轮复习

    展开

    这是一份空间几何体的结构及其三视图、直观图导学案-2024届高三一轮复习,共6页。学案主要包含了学习目标,相关知识回顾,考点精讲精练等内容,欢迎下载使用。
    第八章 第一节 空间几何体的结构及其三视图、直观图一、学习目标【课标解读】1.认识柱、锥、台、球及其简单组合体的结构特征,并能运用这些特征描述现实生活中简单物体的结构.2.能画出简单空间图形(长方体、球、圆柱、圆锥、棱柱等的简易组合)的三视图,能识别上述三视图所表示的立体模型,会用斜二测画法画出它们的直观图.3.会用平行投影方法画出简单空间图形的三视图与直观图,了解空间图形的不同表示形式.衍生考点1.空间几何体的结构特征2.直观图3.空间几何体的侧面展开问题4.空间几何体的三视图二、相关知识回顾1.空间几何体的结构特征(1)多面体的结构特征多面体是一个封闭的几何体,是由平面多边形围成的,没有曲面名称棱柱棱锥棱台图形底面互相         多边形互相         侧棱      相交于   ,但不一定相等 延长线交于    侧面形状                微点拨1.多面体的关系: 2.特殊的四棱柱 微思考有两个面互相平行,其余各面都是平行四边形的几何体是棱柱吗? (2)旋转体的结构特征---要注意旋转轴及形成旋转体的平面图形名称圆柱圆锥圆台图形母线互相平行且相等,    于底面 相交于    延长线交于    轴截面形状全等的    全等的      全等的        侧面展开图形状            微点拨旋转体要抓住旋转这一特点,弄清底面、侧面及展开图的形状.2.空间几何体的三视图(1)几何体的三视图包括主视图、左视图、俯视图,分别是从几何体的    方、    方、    方观察几何体画出的轮廓线. (2)三视图的画法基本要求:     ,     ,     . 画法规则:     一样高,      一样长,    一样宽;看不到的轮廓线画  线. 3.空间几何体的直观图(1)画法:常用斜二测画法.九十度画一半,横不变,纵减半,平行关系不改变,画出图形更直观(2)规则原图形中x轴、y轴、z轴两两垂直,直观图中,x'轴、y'轴的夹角为       ,z'轴与x'    . 原图形中平行于坐标轴的线段,在直观图中仍平行于坐标轴.平行于x轴和z轴的线段长度在直观图中            ,平行于y轴的线段长度在直观图中           . 常用结论1.常见旋转体的三视图(1)球的三视图都是半径相等的圆.(2)底面与水平面平行放置的圆锥的主视图和左视图为全等的等腰三角形.(3)底面与水平面平行放置的圆台的主视图和左视图为全等的等腰梯形.(4)底面与水平面平行放置的圆柱的主视图和左视图为全等的矩形.2.斜二测画法中的三变三不变3.按照斜二测画法得到的平面图形的直观图,其面积与原图形的面积有以下关系:三、考点精讲精练考点一 空间几何体的结构特征典例突破1.(1)给出下列命题:在圆柱的上、下底面的圆周上各取一点,则这两点的连线是圆柱的母线;直角三角形绕其任一边所在直线旋转一周所形成的几何体都是圆锥;棱台的上、下底面可以不相似,但侧棱长一定相等.其中正确命题的个数是(  )A.0  B.1   C.2  D.3(2)给出下列命题:棱柱的侧棱都相等,侧面都是全等的平行四边形;一个平面截圆锥,得到一个圆锥和一个圆台;存在每个面都是直角三角形的四面体;棱台的侧棱延长后交于一点.其中正确命题的序号是    . 对点训练1下列命题正确的是(  )A.两个面平行,其余各面都是梯形的多面体是棱台B.两个面平行且相似,其余各面都是梯形的多面体是棱台C.以直角梯形的一条与底垂直的腰所在的直线为旋转轴,其余三边旋转形成的面所围成的旋转体是圆台D.用平面截圆柱得到的截面形状只能是圆和矩形考点二 直观图典例突破2.(1)(2021宁夏中卫三模)已知水平放置的ABC斜二测画法得到如图所示的直观图,其中B'O'=C'O'=1,A'O'=,那么ABC是一个(  )A.等边三角形    B.直角三角形   C.非等边的等腰三角形  D.钝角三角形(2)已知ABC是边长为a的正三角形,用斜二测画法画出的ABC的平面直观图A'B'C'的面积为(  )A.a2 B.a2 C.a2 D.a2对点训练2如图所示的是水平放置的ABC的直观图,DBC上一点,D在直观图中的对应点是D',D'C'<D'B',A'D'y',那么原ABC中的AB,AD,AC三条线段中(  )A.最长的是AB,最短的是ACB.最长的是AC,最短的是ABC.最长的是AB,最短的是ADD.最长的是AD,最短的是AC考点三 空间几何体的侧面展开问题典例突破3.(1)(2021湖南长沙一中高三模拟)《增减算法统宗》中,许多数学问题都是以歌诀的形式出现的.其中有一首葛藤缠木”,大意是说:有根高2丈的圆木柱,该圆木的周长为3,有根葛藤从圆木的根部向上生长,缓慢地自下而上均匀绕该圆木7,刚好长的和圆木一样高.已知1丈等于10,则能推算出该葛藤长为(  )A.21 B.25 C.29 D.33(2)(2021广东江门高三一模)如图,在长方体ABCD-A1B1C1D1,AB=AD=1, AA1=2,M为棱DD1上的一点,A1M+MC取最小值时,B1M的长为(  )A.2 B. C. D. 对点训练3(2021山东青岛高三模拟)如图,四棱锥的底面是正方形,顶点P在底面上的投影是底面正方形的中心,侧棱长为4,侧面的顶角为30°.过点A作一截面与PB,PC,PD分别相交于点E,F,G,则四边形AEFG周长的最小值是     . 考点四 空间几何体的三视图(多考向探究)考向1.由空间几何体的直观图识别三视图典例突破4.(2021吉林省吉林市第二次调研)我国古代数学家利用牟合方盖”(如图甲)找到了球体体积的计算方法.牟合方盖是由两个圆柱分别从纵横两个方向嵌入一个正方体时两圆柱公共部分形成的几何体.图乙所示的几何体是可以形成牟合方盖的一种模型,它的主视图、左视图、俯视图依次是(  )A.①②③    B.②①③    C.②①④    D.③①④        对点训练4(2021四川成都石室中学月考)将正方体(如图所示)截去两个三棱锥,得到如图所示的几何体,则该几何体的主视图为(  ) 考向2.由空间几何体的三视图还原直观图典例突破5.(2021广西桂林中学高三月考)空间几何体的三视图如图所示,则此空间几何体的直观图为(  )对点训练5某圆柱的高为2,底面周长为16,其三视图如图.圆柱表面上的点M在主视图上的对应点为A,圆柱表面上的点N在左视图上的对应点为B,则在此圆柱侧面上,MN的路径中,最短路径的长度为(  ) A.2 B.2 C.3 D.2考向3.由三视图的两视图推测另一视图典例突破6.一个几何体的主视图和俯视图如下图所示,其中俯视图是边长为2的正三角形及其内切圆,则左视图的面积为(  )            A.6+π              B.4+π   C.6+              D.4+对点训练6(2021贵州贵阳适应性考试一)如图是某几何体的主视图和左视图,则该几何体的俯视图不可能是(  )
