(新高考)高考物理二轮复习课件专题5 第17课时 力学实验 (含解析)

这是一份(新高考)高考物理二轮复习课件专题5 第17课时 力学实验 (含解析)，共60页。PPT课件主要包含了内容索引，考题示例，小钢球，①③④②，命题预测，为了保证小车，所受合力为零，p1＝p2，图10，图11等内容，欢迎下载使用。

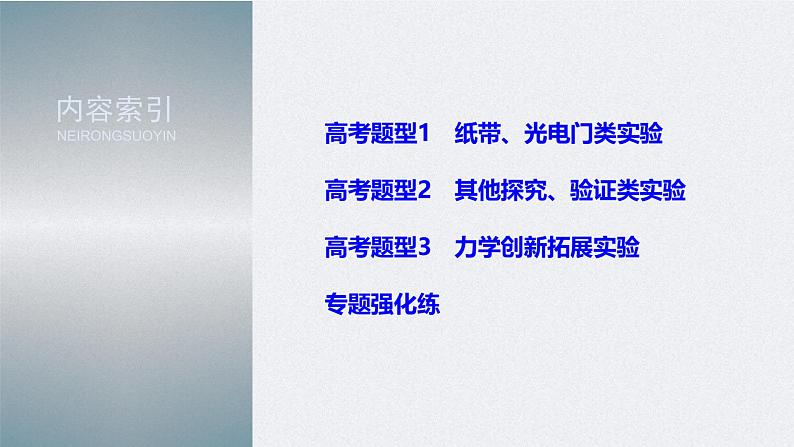

NEIRONGSUOYIN

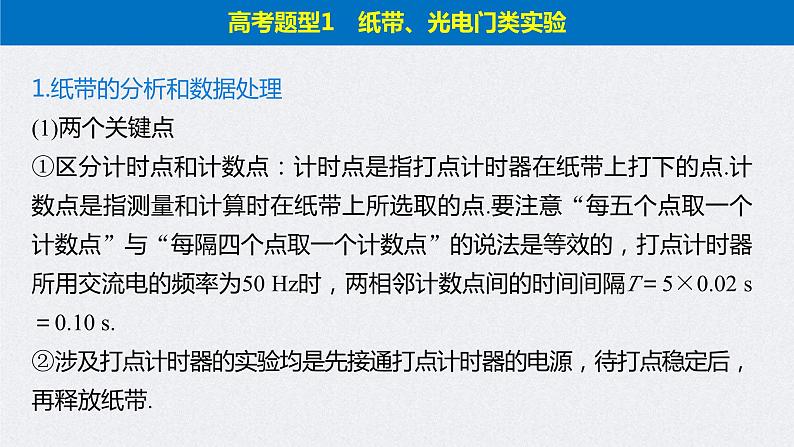

高考题型1　纸带、光电门类实验
1.纸带的分析和数据处理(1)两个关键点①区分计时点和计数点：计时点是指打点计时器在纸带上打下的点.计数点是指测量和计算时在纸带上所选取的点.要注意“每五个点取一个计数点”与“每隔四个点取一个计数点”的说法是等效的，打点计时器所用交流电的频率为50 Hz时，两相邻计数点间的时间间隔T＝5×0.02 s＝0.10 s.②涉及打点计时器的实验均是先接通打点计时器的电源，待打点稳定后，再释放纸带.

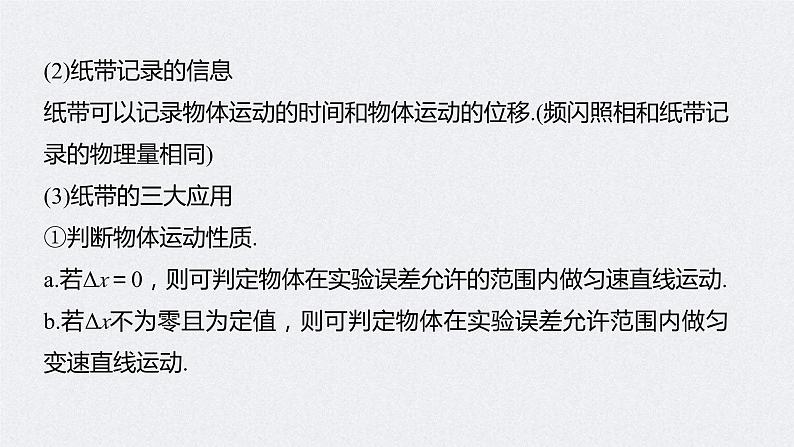

(2)纸带记录的信息纸带可以记录物体运动的时间和物体运动的位移.(频闪照相和纸带记录的物理量相同)(3)纸带的三大应用①判断物体运动性质.a.若Δx＝0，则可判定物体在实验误差允许的范围内做匀速直线运动.b.若Δx不为零且为定值，则可判定物体在实验误差允许范围内做匀变速直线运动.

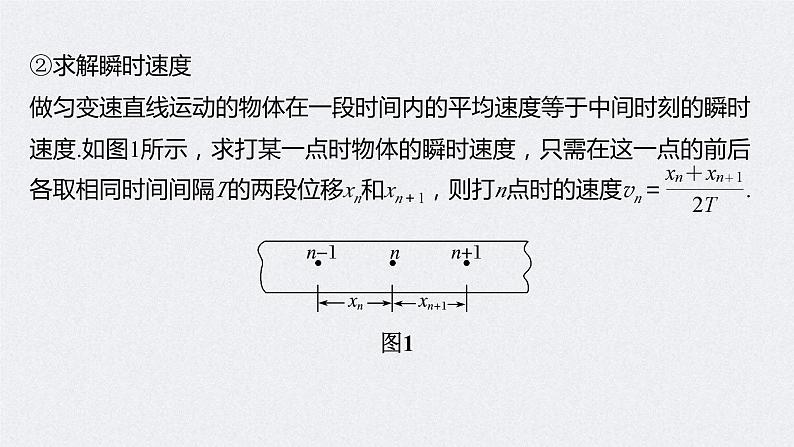

②求解瞬时速度做匀变速直线运动的物体在一段时间内的平均速度等于中间时刻的瞬时速度.如图1所示，求打某一点时物体的瞬时速度，只需在这一点的前后各取相同时间间隔T的两段位移xn和xn＋1，则打n点时的速度vn＝ .

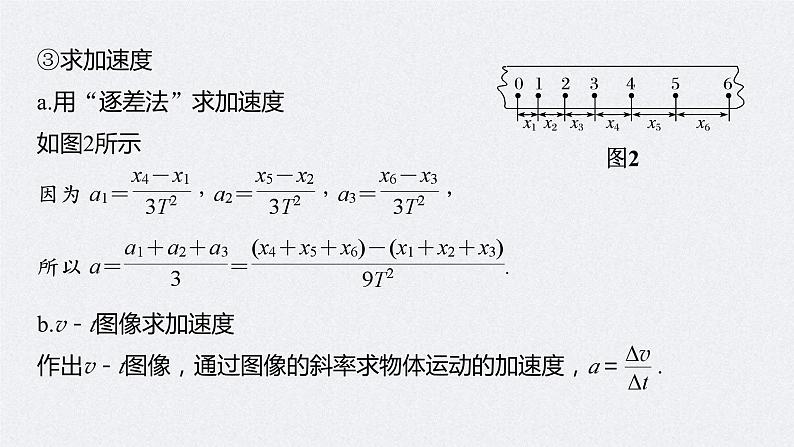

③求加速度a.用“逐差法”求加速度如图2所示
b.v－t图像求加速度作出v－t图像，通过图像的斜率求物体运动的加速度，a＝ .

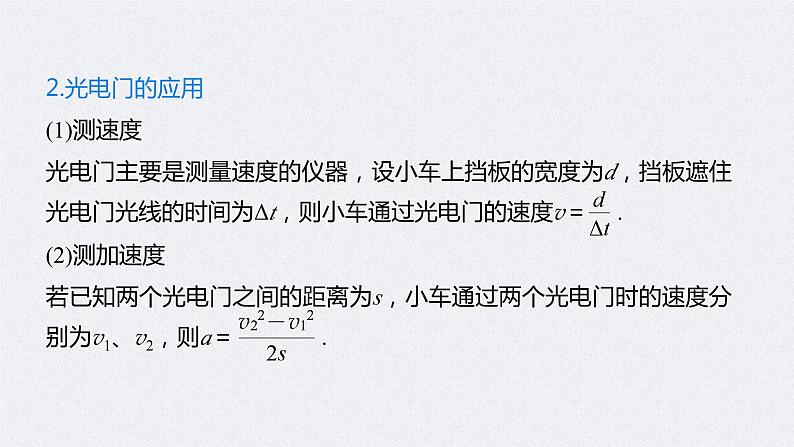

2.光电门的应用(1)测速度光电门主要是测量速度的仪器，设小车上挡板的宽度为d，挡板遮住光电门光线的时间为Δt，则小车通过光电门的速度v＝ .(2)测加速度若已知两个光电门之间的距离为s，小车通过两个光电门时的速度分别为v1、v2，则a＝ .
3.应用实例(1)测量做直线运动的物体的瞬时速度.(2)探究加速度与物体力、物体质量的关系.(3)验证机械能守恒定律.(4)验证动量守恒定律.
例1　(2019·全国卷Ⅰ·22)某小组利用打点计时器对物块沿倾斜的长木板加速下滑时的运动进行探究.物块拖动纸带下滑，打出的纸带一部分如图3所示.已知打点计时器所用交流电的频率为50 Hz，纸带上标出的每两个相邻点之间还有4个打出的点未画出.在A、B、C、D、E五个点中，打点计时器最先打出的是___点.在打出C点时物块的速度大小为_______ m/s(保留3位有效数字)；物块下滑的加速度大小为________ m/s2(保留2位有效数字).
解析　根据题述，物块加速下滑，在A、B、C、D、E五个点中，打点计时器最先打出的是A点.根据刻度尺读数规则可读出，B点对应的刻度为1.20 cm，C点对应的刻度为3.15 cm，D点对应的刻度为5.85 cm，E点对应的刻度为9.30 cm，AB＝1.20 cm，BC＝1.95 cm，CD＝2.70 cm，DE＝3.45 cm.
根据做匀变速直线运动的质点在一段时间内的平均速度等于中间时刻的瞬时速度可得，
例2　(2020·江苏卷·11)疫情期间“停课不停学”，小明同学在家自主开展实验探究.用手机拍摄物体自由下落的视频，得到分帧图片，利用图片中小球的位置来测量当地的重力加速度，实验装置如图4所示.
(1)家中有乒乓球、小塑料球和小钢球，其中最适合用作实验中下落物体的是________.
解析　小钢球受到的空气阻力可忽略，可认为是自由落体运动.
(2)下列主要操作步骤的正确顺序是__________.(填写各步骤前的序号)①把刻度尺竖直固定在墙上②捏住小球，从刻度尺旁静止释放③手机固定在三角架上，调整好手机镜头的位置④打开手机摄像功能，开始摄像
解析　安装好器材后，先打开手机摄像功能，再由静止释放小球.这类似于使用打点计时器时先接通电源，再释放纸带，故顺序是①③④②.
(3)停止摄像，从视频中截取三帧图片，图片中的小球和刻度如图5所示.已知所截取的图片相邻两帧之间的时间间隔为 s，刻度尺的分度值是1 mm，由此测得重力加速度为_________________ m/s2.
9.6(9.5～9.7均可)
解析　由题图读得x1＝2.50 cm，x2＝26.50 cm，x3＝77.20 cm，
解得g≈9.6 m/s2.
(4)在某次实验中，小明释放小球时手稍有晃动，视频显示小球下落时偏离了竖直方向.从该视频中截取图片，_______(选填“仍能”或“不能”)用(3)问中的方法测出重力加速度.
解析　释放时手抖动，导致小球的运动偏离了竖直方向，但在小球下落过程中，小球竖直分运动仍然是加速度为重力加速度g的运动，故仍能用(3)问的方法测出重力加速度.
1.(2020·海南3月线上测试)用图6甲所示装置探究物体的加速度与力、质量的关系.实验前已经调节滑轮高度，使滑轮和小车间的细线与木板平行，已经平衡了摩擦力.g＝9.8 m/s2.
(1)实验时保持小车(含车中砝码)的质量M不变，用打点计时器测出小车运动的加速度a.图乙为悬挂一个钩码后实验中打出纸带的一部分，从比较清晰的点迹起，在纸带上标出连续的5个计数点A、B、C、D、E，相邻两个计数点之间均有4个点迹未标出，测得各计数点到A点的距离如图乙所示.已知所用电源的频率为50 Hz，则小车的加速度大小a＝________ m/s2.若悬挂钩码的质量为50 g，把悬挂的钩码和小车(含车中砝码)看成一个整体，则小车(含车中砝码)的质量M＝________ kg.(结果均保留两位有效数字)
解析　已知打点计时器所用电源频率为50 Hz，则纸带上相邻计数点间的时间间隔为T＝5×0.02 s＝0.1 s根据Δx＝aT2可得xCE－xAC＝a(2T)2
即小车的加速度大小为0.93 m/s2.根据牛顿第二定律可得0.05×9.8＝0.93×(M＋0.05)解得M≈0.48 kg，即小车的质量为0.48 kg.
(2)实验时保持悬挂钩码的质量m不变，在小车上增加砝码，改变小车的质量，得到对应的加速度，若用加速度作为纵轴，小车(含车中砝码)的质量用M表示，为得到线性图像，则横轴代表的物理量为_____.A.小车(含车中砝码)的质量MB.小车(含车中砝码)的质量与悬挂钩码的质量之和m＋MC.小车(含车中砝码)的质量与悬挂钩码的质量之和的倒数D.悬挂钩码质量的倒数
解析　根据牛顿第二定律可得mg＝(M＋m)a
2.(2020·河北衡水中学高三检测)用图7甲所示实验装置验证m1、m2组成的系统机械能守恒，m2从高处由静止开始下落，m1上拖着的纸带打出一系列的点，对纸带上的点迹进行测量，即可验证机械能守恒定律.图乙给出的是实验中获取的一条纸带：0是打下的第一个点，每相邻两个计数点间还有4个点(图中未标出)，计数点间的距离如图乙所示.已知m1＝50 g、m2＝150 g，则：(g取10 m/s2，结果均保留两位有效数字)
(1)在纸带上打下计数点5时m1、m2的速度大小v＝_____ m/s；
(2)在打点0～5过程中系统动能的增加量为________ J，系统重力势能的减少量为________ J，由此得出的结论是：_________________________________________________；
在误差允许的范围内，m1、
m2 组成的系统机械能守恒
解析　m1、m2的初速度均为零，所以动能的增加量为ΔEk＝ (m1＋m2)v2－0≈0.58 J
系统重力势能的减小量为(m2－m1)gh＝0.60 J，在误差允许的范围内，m1、m2 组成的系统机械能守恒.
(3)若某同学作出的 －h图像如图丙所示，则当地的实际重力加速度g＝________ m/s2.
解得g＝9.7 m/s2，故当地的实际重力加速度g＝9.7 m/s2.
3.(2020·山东泰安市高三三模)某同学利用图8甲所示装置验证动量守恒定律.主要实验步骤如下：Ⅰ.沿实验桌左右移动垫块，直至接通交流电源后，轻推小车A，与小车相连的纸带上打出一系列分布均匀的点迹(相邻两点间的间距相等)，断开电源；Ⅱ.将小车B(未画出，与小车A完全相同)静置于长木板上的P处，并将适量砝码放在小车B中；Ⅲ.接通电源，沿木板方向向下轻推一下小车A，使小车获得一初速度，两车碰撞后粘在一起，打点计时器打出一系列的点迹，如图乙所示；Ⅳ.用天平测得小车A的质量为195 g，小车B与砝码的总质量为240 g.
(1)在步骤Ⅰ中，要求纸带上打出的点迹分布均匀的原因是___________________________.
解析　在步骤Ⅰ中，当纸带上打出的点迹分布均匀时小车匀速运动，则要求纸带上打出的点迹分布均匀的原因是为了保证小车所受合力为零；
(2)已知打点计时器所接交流电源的频率为50 Hz，则碰撞前瞬间系统的总动量p1＝________kg·m/s(结果保留三位有效数字)，碰撞后瞬间系统的总动量p2＝___________ kg·m/s(结果保留三位有效数字)；若在实验误差允许的范围内，满足________，则系统动量守恒得到验证.
则碰撞前瞬间系统的总动量p1＝mAv1＝0.195×4.77 kg·m/s≈0.930 kg·m/s
则碰撞后瞬间系统的总动量p2＝(mA＋mB)v2＝(0.195＋0.240)×2.13 kg·m/s≈0.927 kg·m/s若在实验误差允许的范围内，满足p1＝p2，则系统动量守恒得到验证.
高考题型2　其他探究、验证类实验
1.“探究弹簧弹力与形变量的关系”实验的操作关键(1)实验中不能挂过多的钩码，防止弹簧超过弹性限度.(2)画图像时，不要连成折线，而应尽量让数据点落在直线上或均匀分布在直线两侧.(3)F－x和F－l图线的特点①F－x图线为一条过原点的直线，而F－l图线为一条倾斜直线，但不过原点，在l轴上的截距表示弹簧(或橡皮筋)的原长.②F－x图线和F－l图线的斜率均表示弹簧(或橡皮筋)的劲度系数.③F－x图线和F－l图线发生弯曲的原因是弹簧(或橡皮筋)超出了弹性限度.
2.“探究两个互成角度的力的合成规律”实验的操作关键(1)每次结点稳定时的位置O必须保持不变；(2)记下每次各力的大小和方向；(3)画力的图示时应选择适当的标度.
3.“探究平抛运动的特点”实验的操作关键(1)应保持斜槽末端的切线水平，钉有坐标纸的木板竖直，并使小钢球的运动靠近坐标纸但不接触.(2)小钢球每次必须从斜槽上同一位置无初速度滚下，斜槽的粗糙程度对该实验没有影响.在斜槽上释放小钢球的高度应适当，使小钢球以合适的水平初速度抛出.(3)坐标原点(小钢球做平抛运动的起点)不是槽口的端点，应是小钢球在槽口时球心在坐标纸上的水平投影点.
4.“探究向心力大小与半径、角速度、质量的关系”实验的操作关键(1)本实验的科学方法是控制变量法，分别保持m、ω不变，探究Fn与r的关系；保持m、r不变，探究Fn与ω的关系；保持r、ω不变，探究Fn与m的关系.(2)实验过程中要匀速转动手柄，可以使塔轮、长槽和短槽匀速转动，槽内的小球也就随之做匀速圆周运动.
例3　(2018·全国卷Ⅰ·22)如图9(a)，一弹簧上端固定在支架顶端，下端悬挂一托盘；一标尺由游标和主尺构成，主尺竖直固定在弹簧左边；托盘上方固定有一能与游标刻度线准确对齐的装置，简化为图中的指针.
现要测量图(a)中弹簧的劲度系数.当托盘内没有砝码时，移动游标，使其零刻度线对准指针，此时标尺读数为1.950 cm；当托盘内放有质量为0.100 kg的砝码时，移动游标，再次使其零刻度线对准指针，标尺示数如图(b)所示，其读数为________cm.当地的重力加速度大小为9.80 m/s2，此弹簧的劲度系数为_________N/m(保留3位有效数字).
解析　标尺的游标为20分度，精确度为0.05 mm，游标的第15个刻度与主尺刻度对齐，则读数为37 mm＋15×0.05 mm＝37.75 mm＝3.775 cm.放入砝码后，弹簧再次伸长的长度x＝(3.775－1.950) cm＝1.825 cm，由胡克定律知，mg＝kx，
例4　(2017·全国卷Ⅲ·22)某探究小组做“验证力的平行四边形定则”实验，将画有坐标轴(横轴为x轴，纵轴为y轴，最小刻度表示1 mm)的纸贴在水平桌面上，如图10(a)所示.将橡皮筋的一端Q固定在y轴上的B点(位于图示部分之外)，另一端P位于y轴上的A点时，橡皮筋处于原长.
(1)用一只测力计将橡皮筋的P端沿y轴从A点拉至坐标原点O，此时拉力F的大小可由测力计读出.测力计的示数如图(b)所示，F的大小为_____N.
解析　由题图(b)可知，F的大小为4.0 N.
(2)撤去(1)中的拉力，橡皮筋P端回到A点；现使用两个测力计同时拉橡皮筋，再次将P端拉至O点.此时观察到两个拉力分别沿图(a)中两条虚线所示的方向，由测力计的示数读出两个拉力的大小分别为F1＝4.2 N和F2＝5.6 N.
①用5 mm长度的线段表示1 N的力，以O点为作用点，在图(a)中画出力F1、F2的图示，然后按平行四边形定则画出它们的合力F合；答案　见解析图
解析　画出力F1、F2的图示，如图所示
②F合的大小为______N，F合与拉力F的夹角的正切值为_______.若F合与拉力F的大小及方向的偏差均在实验所允许的误差范围之内，则该实验验证了力的平行四边形定则.
解析　用刻度尺量出F合的线段长约为20 mm，所以F合大小为4.0 N，F合与拉力F的夹角的正切值为tan α＝0.05.
4.(2020·山东六校线上联考)如图11甲所示，用铁架台、弹簧和多个已知质量且质量相等的钩码探究在弹性限度内弹簧弹力与弹簧伸长量的关系.
(1)为完成实验，还需要的实验器材有：____________.
解析　完成实验，还需要的实验器材有毫米刻度尺，记录弹簧总长度.
(2)实验中需要测量的物理量有：______________________________.
弹簧原长、弹簧伸长后的总长度
解析　实验中需要测量的物理量有弹簧原长、弹簧伸长后的总长度，从而计算出不同弹力下弹簧的伸长量.
(3)图乙是弹簧弹力F与弹簧伸长量x的F－x图线，由此可求出弹簧的劲度系数为______ N/m.
(4)为完成该实验，设计的实验步骤如下：A.以弹簧伸长量为横坐标，以弹力为纵坐标，描出各组(x，F)对应的点，并用平　滑的曲线连接起来；B.记下弹簧不挂钩码时其下端在刻度尺上的刻度l0；C.将铁架台固定于桌子上，并将弹簧的一端系于横梁上，在弹簧附近竖直固定　一把刻度尺；D.依次在弹簧下端挂上1个、2个、3个、4个……钩码，并分别记下钩码静止时　弹簧下端所对应的刻度，并记录在表格内，然后取下钩码；E.以弹簧伸长量为自变量，写出弹力与弹簧伸长量的关系式.首先尝试写成一次　函数，如果不行，则考虑二次函数；F.解释函数表达式中常数的物理意义；G.整理仪器.请将以上步骤按操作的先后顺序排列出来：____________.
解析　操作的先后顺序为：CBDAEFG.
5.如图12甲是“探究两个互成角度的力的合成规律”的实验装置，其中A为固定橡皮条的图钉，O为橡皮条与细绳的结点，OB和OC为细绳.图乙是某实验小组在白纸上根据实验结果画出的图.
(1)本实验采用的科学方法是_____.A.理想实验法B.控制变量法C.等效替代法D.建立物理模型法
解析　合力与分力是等效替代的关系，所以本实验采用的是等效替代法，A、B、D错误，C正确.
(2)实验中，小张同学在坐标纸上画出了如图丙所示的两个已知力F1和F2，图中小正方形的边长表示2 N，F为根据平行四边形定则作出的合力(图中未画出).F1、F2与F的夹角分别为θ1和θ2，下列说法正确的是＝4 N B.F＝12 NC.θ1＝30° D.θ1
