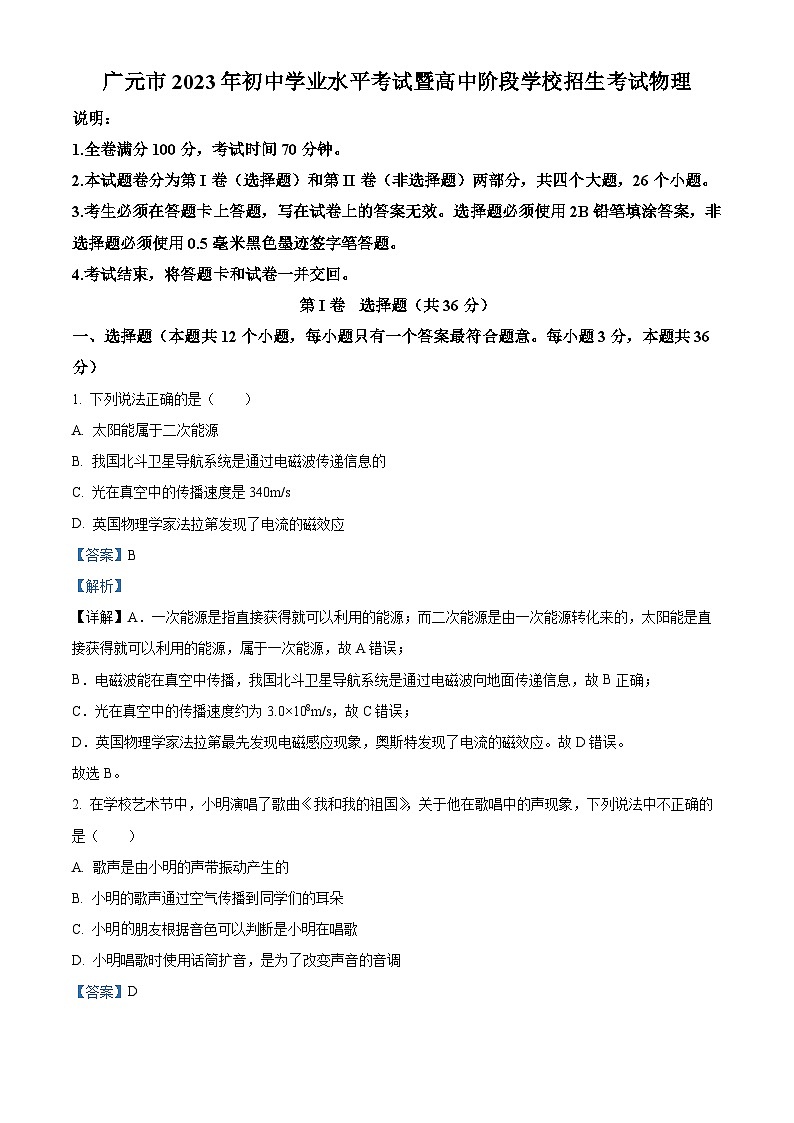

广元市2023年初中学业水平考试暨高中阶段学校招生考试物理
说明：
1.全卷满分100分，考试时间70分钟。
2.本试题卷分为第I卷（选择题）和第II卷（非选择题）两部分，共四个大题，26个小题。
3.考生必须在答题卡上答题，写在试卷上的答案无效。选择题必须使用2B铅笔填涂答案，非选择题必须使用0.5毫米黑色墨迹签字笔答题。
4.考试结束，将答题卡和试卷一并交回。
第I卷 选择题（共36分）
一、选择题（本题共12个小题，每小题只有一个答案最符合题意。每小题3分，本题共36分）
1. 下列说法正确的是（　　）
A. 太阳能属于二次能源
B. 我国北斗卫星导航系统是通过电磁波传递信息的
C. 光在真空中的传播速度是340m/s
D. 英国物理学家法拉第发现了电流的磁效应
【答案】B
【解析】
【详解】A．一次能源是指直接获得就可以利用的能源；而二次能源是由一次能源转化来的，太阳能是直接获得就可以利用的能源，属于一次能源，故A错误；
B．电磁波能在真空中传播，我国北斗卫星导航系统是通过电磁波向地面传递信息，故B正确；
C．光在真空中的传播速度约为3.0×108m/s，故C错误；
D．英国物理学家法拉第最先发现电磁感应现象，奥斯特发现了电流的磁效应。故D错误。
故选B。
2. 在学校艺术节中，小明演唱了歌曲《我和我的祖国》，关于他在歌唱中的声现象，下列说法中不正确的是（　　）
A. 歌声是由小明的声带振动产生的
B. 小明的歌声通过空气传播到同学们的耳朵
C. 小明朋友根据音色可以判断是小明在唱歌
D. 小明唱歌时使用话筒扩音，是为了改变声音的音调
【答案】D
【解析】
【详解】A．根据声音的产生条件可知，歌声是由小明的声带振动产生的，故A正确，不符合题意；
B．由于声音的传播需要介质，可知小明的歌声通过空气传播到同学们的耳朵，故B正确，不符合题意；
C．不同的声音的音色不同，可知小明的朋友根据音色可以判断是小明在唱歌，故C正确，不符合题意；
D．小明唱歌时使用话筒扩音，这增大了振幅，为了改变声音的响度，故D错误，符合题意。
故选D。
3. 某物理兴趣小组在“探究凸透镜成像规律”时，将焦距为10cm的凸透镜固定在光具座上50cm刻度线处，光屏和点燃的蜡烛分别位于凸透镜两侧，实验前调整好实验器材。如图所示，将蜡烛移至25cm刻度线处，移动光屏，呈现在光屏上清晰的像的特点是（　　）

A. 倒立、缩小的实像 B. 正立、放大的虚像
C. 倒立、放大的实像 D. 与投影仪的成像特点相同
【答案】A
【解析】
【详解】凸透镜的焦距是10cm，由题可知，此时的物距是25cm，物距大于2倍焦距，移动光屏，就会得到倒立、缩小的实像；此时的成像特点与照相机的成像特点相同。故A符合题意，BCD不符合题意。
故选A。
4. 下列关于吃火锅时发生的物理现象，说法正确的是（　　）
A. 火锅汤汁中的水沸腾后，持续加热，汤汁中水的温度会继续升高
B. 远处就能闻到浓浓的火锅香味，这是分子运动表现出来的扩散现象
C. 火锅汤汁上方不断冒出的“白气”是水蒸气汽化形成的
D. 增大火锅汤汁内能的方式与内燃机压缩冲程中增大燃气内能的方式相同
【答案】B
【解析】
【详解】A．火锅汤汁中的水沸腾后，持续加热，汤汁中水的温度会保持不变，故A错误；
B．远处就能闻到浓浓的火锅香味，属于扩散现象，表明分子不停地进行无规则运动，故B正确；
C．火锅汤汁上方不断冒出的“白气”是水蒸气液化形成的，故C错误；
D．改变物体内能的方式有两种：做功和热传递，增大火锅汤汁内能的方式是热传递；在内燃机的压缩冲程中，通过做功的方式将机械能转化为内能，使气缸内气体的内能增大，故D错误。
故选B。

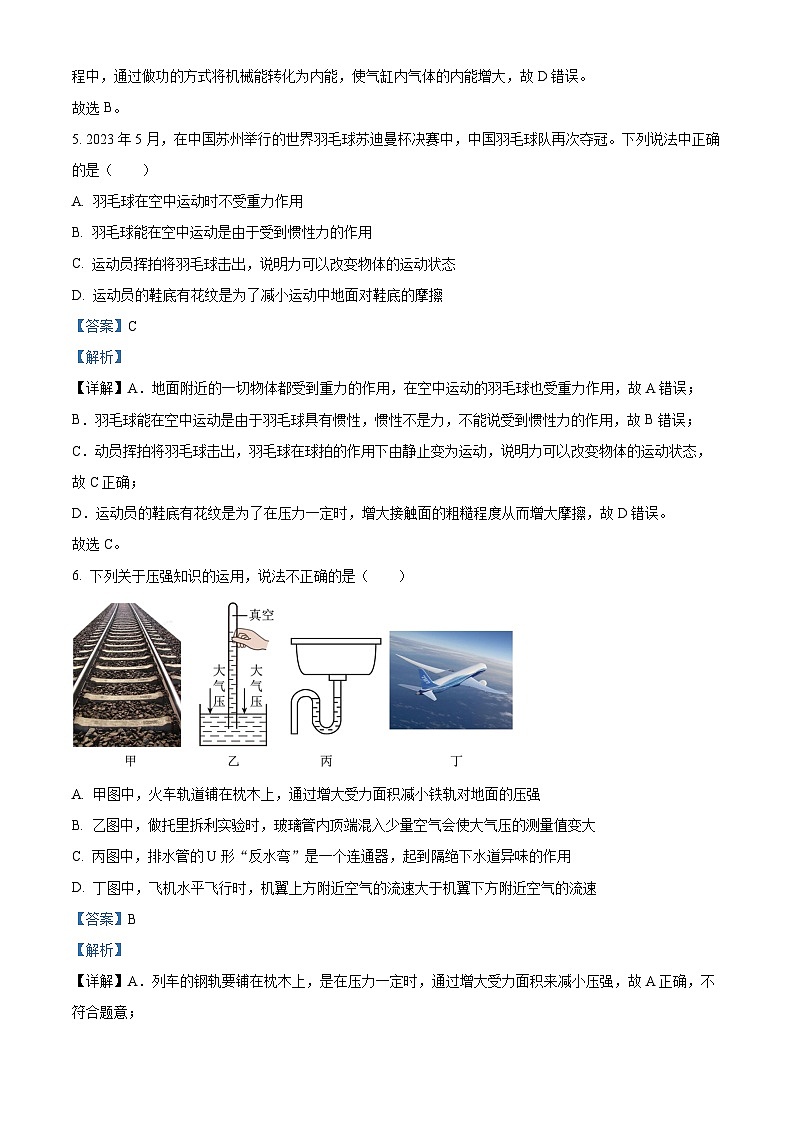

5. 2023年5月，在中国苏州举行的世界羽毛球苏迪曼杯决赛中，中国羽毛球队再次夺冠。下列说法中正确的是（　　）
A. 羽毛球在空中运动时不受重力作用
B. 羽毛球能在空中运动是由于受到惯性力的作用
C. 运动员挥拍将羽毛球击出，说明力可以改变物体的运动状态
D. 运动员的鞋底有花纹是为了减小运动中地面对鞋底的摩擦
【答案】C
【解析】
【详解】A．地面附近的一切物体都受到重力的作用，在空中运动的羽毛球也受重力作用，故A错误；
B．羽毛球能在空中运动是由于羽毛球具有惯性，惯性不是力，不能说受到惯性力的作用，故B错误；
C．动员挥拍将羽毛球击出，羽毛球在球拍的作用下由静止变为运动，说明力可以改变物体的运动状态，故C正确；
D．运动员的鞋底有花纹是为了在压力一定时，增大接触面的粗糙程度从而增大摩擦，故D错误。
故选C。
6. 下列关于压强知识的运用，说法不正确的是（　　）

A. 甲图中，火车轨道铺在枕木上，通过增大受力面积减小铁轨对地面的压强
B. 乙图中，做托里拆利实验时，玻璃管内顶端混入少量空气会使大气压的测量值变大
C. 丙图中，排水管的U形“反水弯”是一个连通器，起到隔绝下水道异味的作用
D. 丁图中，飞机水平飞行时，机翼上方附近空气的流速大于机翼下方附近空气的流速
【答案】B
【解析】
【详解】A．列车的钢轨要铺在枕木上，是在压力一定时，通过增大受力面积来减小压强，故A正确，不符合题意；
B．实验中玻璃管内水银面的上方是真空，若水银面的上方有少量空气，会对水银柱产生向下的压强，使得测量结果偏小，故B错误，符合题意；
C．排水管的 U 形反水弯是连通器，连通器中装同种液体时，液体静止时，液面相平，可以防止异味，是利用了连通器的原理，故C正确，不符合题意；
D．等质量的空气在相同的时间内同时通过机翼的上表面和下表面，由于上表面弯曲，所以机翼上方的流速就大于机翼前方的流速，机翼上方的压强小于机翼下方的压强，这样就产生了作用在机翼上的向上的升力，故D正确，不符合题意。
故选B。
7. 同学们在进行研学活动时，观察到某交通路口指挥车辆通行的信号灯由红灯和绿灯组成，绿灯行，红灯停，以下是他们画出的红绿灯工作时的电路简图，你认为其中正确的是（　　）
A. B.
C D.
【答案】D
【解析】
【详解】由生活经验可知，红绿信号每次只能亮其中一个灯，不能同时亮，即不能同时工作，每个可独立工作，所以两灯应并联，且各有一个开关控制，干路上没有开关。
故选D。
8. 我国第三艘航空母舰“福建舰”满载时的排水量为8万吨。若满载时，“福建舰”匀速直线航行受到的阻力是自身总重力的0.01倍；如果一架舰载机飞离后，“福建舰”排开的海水体积减少。则下列描述中正确的是（　　）（海水的密度取，g取10N/kg）
A. “福建舰”静止在海面时，水面下15m处海水的压强为
B. “福建舰”满载时，受到的浮力大小为8万吨
C. 飞离“福建舰”的这架舰载机的质量是
D. 满载时，“福建舰”匀速直线航行受到的牵引力大小是
【答案】C
【解析】
【详解】A．“福建舰”静止在海面时，水面下15m处海水的压强为

故A错误；
B．辽宁舰满载并静止在水面上时，受到的浮力大小等于排开水的重力，即

故B错误；
C．当舰载机飞离航母后总重力减小，故排开水的体积减小，减小排开液体的重力等于舰载机的重力，即

由得，舰载机的质量是

故C正确；
D．“福建舰”漂浮时，重力等于浮力

满载时，“福建舰”匀速直线航行受到的牵引力大小是

故D错误。
故选C。
9. 电流表是电学实验中的重要仪器，如图所示是电流表的内部结构简图，将线圈置于两磁极之间，线圈上固定有一指针，有电流通过线圈时，线圈会带动指针一起偏转，线圈中电流越大，指针偏转角度越大。则电流表的工作原理与下列说法相符的是（　　）

A. 通电线圈在磁场中受到了力的作用 B. 同名磁极相互排斥，异名磁极相互吸引
C. 与发电机工作原理相同 D. 电流表工作过程中，机械能转化电能
【答案】A
【解析】
【详解】通过电流表的内部构造显示电流表的制成原理：通电线圈在磁场中受力而转动，电流表工作过程中，电能转化为机械能，与发电机工作原理不相同，发电机的工作原理是电磁感应，故A符合题意，BCD不符合题意。
故选A。
10. 如图所示，杠杆OBA可绕O点在竖直平面内转动，，在B点悬挂一个10N的重物G，在A点施加竖直向上的动力使杠杆OBA水平平衡（杠杆重力及摩擦均忽略不计），下列说法正确的是（　　）

A. 在A点施加竖直向上的力时，该杠杆是费力杠杆
B. 作用在A点的力的大小为5N
C. 如果重物的悬挂点B向O点移动，要使杠杆水平平衡，应变小
D. 若将作用于A点的力变为图中，要使杠杆水平平衡，应小于
【答案】C
【解析】
【详解】A．在A点施加竖直向上的力F1时，动力臂是OA，阻力臂是OB，动力臂大于阻力臂，该杠杆是省力杠杆，故A错误；
B．由杠杆的平衡条件可知
F1×OA=G×OB
且
OA=OB+BA=3BA
则有
F1×3BA=G×2BA
解得

故B错误；
C．如果重物的悬挂点B向O点移动，则OB变小，由
F1×OA=G×OB
可知，OA与G大小不变，要使杠杆水平平衡，F1应变小，故C正确；
D．将作用于A点的力F1变为图中F2，动力臂会变小，由杠杆的平衡条件可知，在OB与G不变情况下，F2应大于F1，故D错误。
11. 图甲是一个食品自动加热台的简化电路图，此加热台单独与图乙所示的电能表相连接。闭合图甲中的开关S，加热台开始正常工作，当台内食品温度降到30℃时，温度控制开关S0自动转接，使电路处于加热状态；当台内食品温度升高到60℃时，S0自动转接到保温状态。已知定值电阻，保温功率为484W。下列说法中不正确的是（　　）

A. 图甲中的S0自动转接到“2”时，电路处于保温状态
B. 图甲中定值电阻的阻值为
C. 加热台在加热状态下工作5min消耗的电能使图乙中的电能表转盘转过150转
D. 加热台自动加热时，电路中的电流小于图乙中电能表的标定电流
【答案】C
【解析】
【详解】A．图甲中的S0自动转接到“2”时，两个电阻串联，根据可知，此时电路中的电阻最大，电功率最小，电路处于保温状态，故A正确，不符合题意；
B．加热台保温时，两个电阻串联，总电阻为

图甲中定值电阻R2的阻值为
R2=R-R1=100Ω-24.2Ω=75.8Ω
故B正确，不符合题意；
C．当开关转到“1”时，只有电阻R1接入电路，据可知，此时电路中电阻最小，电功率最大，电路处于加热状态，此时加热功率为

工作5min消耗的电能为

图乙中的电能表转过的转数为

故C错误，符合题意；
D．加热台加热时的电流为

小于图乙中电能表的标定电流10A，故D正确，不符合题意。
故选C。
12. 如图甲所示的电路，电源电压不变，是定值电阻，通过的电流与两端的电压关系如图乙所示。当M、N都是电流表，且闭合、断开时，M的示数为0.4A、电路的总电阻为；当M、N都是电压表，且、都闭合时，N的示数为2V，电路的总电阻为。下列说法正确的是（　　）

A. 电阻的阻值为
B.
C. 当M、N都是电压表，、都闭合时、与的功率之比为
D. 当M、N都是电流表，只闭合时，M、N两表示数之比为
【答案】D
【解析】
【详解】A．当M、N都是电流表，且S1闭合、S2断开时，两电阻并联，电流表M测通过R2的电流，电流表N测干路电流，M的示数为0.4A，即通过R2的电流为0.4A，由图乙可知，R2两端的电压为8V，由并联电路的电压特点可知，电源电压
U=U2并=8V
当M、N都是电压表，且S1、S2都闭合时，两电阻串联，电压表M测电源电压，电压表N测R2两端的电压，N的示数为2V，即R2两端的电压为2V，由图乙可知，通过R2的电流为0.2A，由串联电路的电流特点可知，此时电路中的电流
I串=I2串=0.2A
由串联电路的电压特点可知，此时R1两端的电压
U1串=U－U2串=8V－2V=6V
由欧姆定律可知，R1的阻值

故A错误；
BD．两电阻并联时，通过R1的电流

由并联电路的电流特点可知，干路电流
I并=I1并+I2并=0.4A+=
则当M、N都是电流表，只闭合S1时、M、N两表示数之比

由欧姆定律可知，两电阻并联时，电路的总电阻

两电阻串联时的电路的总电阻

则

故B错误，D正确；
C．当M、N都是电压表，且S1、S2都闭合时，两电阻串联，此时R2两端的电压为2V，由图乙可知，通过R2的电流为0.2A，由欧姆定律可知，R2的阻值

由
P=UI=I2R
可知，R1与R2的功率之比

故C错误。
第II卷 非选择题（共64分）
二、填空题（每空2分，本题共28分）
13. 阳光照射下，嘉陵江畔树影婆娑、游鱼戏水。其中地面上树影间的光斑是由光的___________形成的，游人看到的水中的鱼是光的折射形成的___________像（选填“虚”或“实”）。
【答案】 ①. 直线传播 ②. 虚
【解析】
【详解】[1]地面上树影间的光斑是小孔成像，是由于光的直线传播形成的。
[2]游人看到的水中的鱼，水中鱼反射出的光，在水面处发生了折射，折射光线向远离法线的方向偏折，看到的是变浅的鱼的虚像。
14. “北国风光，千里冰封，万里雪飘”是伟大领袖毛泽东在《沁园春·雪》中的优美词句。词句中的冰的形成过程需要___________热，雪是水蒸气___________形成的（填写物态变化名称）。
【答案】 ①. 放 ②. 凝华
【解析】
【详解】[1][2]在《沁园春•雪》中的优美词句中的冰是由水放热凝固形成的；雪是由水蒸气放热凝华形成的。
15. 甲、乙、丙三个带电小球，已知甲带负电，甲和乙相互吸引，乙和丙相互排斥，则丙带___________电；通常情况下，金属、石墨、橡胶三种材料中，___________属于绝缘体。
【答案】 ①. 正 ②. 橡胶
【解析】
【详解】[1]同种电荷相互排斥，异种电荷相互吸引，因为甲、乙、丙三个小球都带电，甲带负电，甲与乙相互吸引，则乙带正电；乙与丙相互排斥，则丙带正电。
[2]通常情况下，金属、石墨、橡胶三种材料中，橡胶不容易导电，属于绝缘体。
16. 某研学活动小组在实践活动期间，粗略测量了一农家柴火灶的热效率。同学们在柴火灶的铁锅里倒入5kg水。盖上锅盖，完全燃烧了1kg干木柴使水温从升高到，水吸收的热量为___________J，该柴火灶的热效率为___________。[水的比热容是），这种千木柴的热值是]
【答案】 ①. ②.
【解析】
【详解】[1]5kg的水温度从升高到吸收的热量为

[2]1kg的干木柴完全燃烧放出的热量为

该柴火灶的效率

17. 气凝胶是一种在航天领域广泛使用的新材料，如图所示是某种气凝胶质量与体积的关系图像，则其密度为___________；假设建造一座宇宙空间站需使用气凝胶，则这些气凝胶的质量是___________kg。

【答案】 ①. 4 ②. 1600
【解析】
【详解】[1]根据，及图像上的数据可得

[2] 根据可得，气凝胶的质量为

18. 如图所示是运动员在冬奥会跳台滑雪空中下落的情景，在下落过程中，运动员的重力势能逐渐___________（选填“减小”“不变”或“增大”）；若某运动员质量为60kg，在空中经1.5s下落的竖直高度为10m，则这段时间内该运动员的重力的功率是___________W。（g取10N/kg）

【答案】 ①. 减小 ②. 4000
【解析】
【详解】[1]在下落过程中，运动员的质量不变，高度减小，由重力势能大小的影响因素可知，运动员的重力势能逐渐减小。
[2]运动员的重力
G=mg=60kg×10N/kg=600N
运动员的重力做的功
W=Gh=600N×10m=6000J
运动员的重力的功率

19. 如图所示是课外活动时，同学们设计的电子身高测量仪的电路简图，绝缘板A与滑动变阻器的滑片P固定在一起，且同步上下移动。已知电源电压恒为20V，定值电阻，滑动变阻器的规格为“ 1A”，电压表的量程为0-15V，电流表的量程为0-3A．下表为接入电路的阻值与被测者身高的对应关系。

身高
140
145
150
155
160
165
170
175
180
185
190

0
10
20
30
40
50
60
70
80
90
100
某同学测得自己身高为165cm，测量时通过电流表的电流为___________A；为保证电路安全工作，此测量仪测量的身高最多不能超过___________cm。
【答案】 ①. 0.25 ②. 185
【解析】
【详解】[1]由图知，电阻R1与滑动变阻器R2串联在电路中，电压表测R2两端的电压，电流表测电路中的电流。由表格数据知，身高为165厘米时，变阻器接入电路的阻值为50欧，则电路中的总电阻
R=R1+R2=30Ω+50Ω=80Ω
此时电路中的电流

[2]当变阻器两端的电压最大为15V时，接入电路的阻值最大时，据串联电路的分压特点有
Rmax∶R1=Umax∶(U-Umax)
即
Rmax∶15Ω=15V∶(20V-15V)
解得，此时变阻器接入电路的最大阻值
Rmax=90Ω
由表格数据知，此时测量仪能测的最高身高为185厘米。故为保证电路安全工作，此测量仪测量的身高最多不能超过185cm。
三、作图与实验探究题（第20、21题各2分，其余各题每空2分，本题共24分）
20. 如图所示，物体A静止于粗糙斜面B上，请你作出物体A对斜面B的压力F的示意图。

【答案】
【解析】
【详解】垂直作用在物体表面上的力叫压力。物块对斜面的压力作用点在斜面上，方向垂直斜面向下，物块对斜面的压力F的示意图如下所示：

21. 如图所示。从S点向平面镜发出一条光线，经平面镜反射后，反射光线到达光屏上的P点。请你作出此过程的光路图（保留作图痕迹）。

【答案】
【解析】
【详解】作出发光点S关于平面镜的对称点，即为像点S′，连接S′P交平面镜于点O，则O为入射点，沿OP画出反射光线，连接SO画出入射光线，如图所示：

22. 某实验小组用如图所示的实验装置比较a、b两种液体的吸热情况，甲、乙两装置使用规格相同的电加热器、玻璃杯、温度计，两玻璃杯内的液体质量和初温都相同。实验中记录的数据如下表：

记录次数
1
2
3
4
升高的温度（℃）
5
7.5
10
12.5
加热a的时间（min）
2
3
4
5
加热b的时间（min）
1
1.5
2
2.5
（1）分析表中数据可得：质量相等的液体a和液体b，升高相同的温度，a吸收的热量___________b吸收的热量（选填“”“”或“”）；
（2）本实验运用的物理学研究方法主要有___________和转换法。
【答案】 ①. ②. 控制变量法
【解析】
【详解】（1）[1]分析表格可知，质量相等的液体a和b，升高相同温度时，a液体需要的加热时间更长，a液体吸收的热量多，即a吸收的热量大于b吸收的热量
（2）[2]实验中为了比较a、b两种液体的吸热情况，控制了加热器的规格相同、用于加热的液体质量相同、初温也相同，比较两种液体升高相同的温度时所需要的加热时间，所以实验中用到控制变量法。两种液体吸收热量的多少可以通过加热时间的长短来比较，所以还用到了转换法。
23. 某物理兴趣小组用如图所示的实验装置“测量小车运动的平均速度”。实验中，他们将小车从带刻度（分度值为1cm）的斜面顶端A点静止释放，并同时按下电子停表开始计时，图中圆圈内显示了小车位于A、B、C三点的时刻（数字分别表示“时：分：秒”）。

（1）由图中的实验数据可知，小车下滑过程中做___________运动（选填“减速”“匀速”或“加速”）；
（2）根据图中信息，小车在下滑过程中BC段的平均速度大小是___________cm/s；
（3）如果在A点时，先释放小车，后按下停表开始计时，B、C两点都准确计时，则会使所测AB段的平均速度___________（选填“偏大”“不变”或“偏小”）。
【答案】 ①. 加速 ②. 50.0 ③. 偏大
【解析】
【详解】（1）[1]由图可知AB段的路程为
sAB=10.00dm-6.00cm=4.00dm=40.0cm
AB段的时间为tAB=2s，AB段的平均速度为

BC段的路程为
sBC=6.00dm-1.00dm=5.00dm=50.0cm
BC段的时间为tBC=1s，则BC段的平均速度为

因为
vBC>vAB
所以小车下滑过程中做加速运动。
（2）[2]由（1）可知小车在下滑过程中BC段的平均速度大小是50.0cm/s。
（3）[3]如果在A点时，先释放小车，后按下停表开始计时，则计时晚了，时间变短，会使所测AB段的平均速度vAB偏大
24. 同学们“探究电流与电阻的关系”时，实验室提供的器材有：电压恒为6V的电源一个，定值电阻5个（阻值分别为、、、、），规格为“ 1A”的滑动变阻器一个，电流表、电压表、开关各一个，导线若干。

（1）同学们设计并连接了如图甲所示的实验电路，想用电压表的3V量程测量定值电阻R两端的电压，请你用笔画线代替导线，帮助他们把电压表正确连接在电路中（导线不能交叉）；（ ）
（2）他们先将的电阻接在图甲中a、b间，移动滑动变阻器的滑片，使电压表示数为；保持滑片不动，用的电阻替换a、b间的电阻后，需将滑动变阻器的滑片P向___________（选填“左”或“右”）端移动，才能保持a、b间的电压不变；再依次更换a、b间电阻为、继续实验。他们根据测量数据作出了电流表示数I与a、b间电阻R阻值的关系图像，如图乙所示。由乙图可知：a、b间电压的值为___________V；a、b间电压一定时。通过a、b间导体的电流与导体的电阻成___________比；
（3）当他们用的电阻替换的电阻后，发现电压表示数始终不能调为。为继续完成此次探究，同学们一起设计了如下方案，下列方案不正确的一项是___________；
A．将滑动变阻器更换为“ 1A”的滑动变阻器，其余不变
B．将电压为6V的电源更换为电压为5.2V的电源，其余不变
C．只调节滑动变阻器，使为2.3V
【答案】 ①. ②. 右 ③. 2 ④. 反 ⑤. C
【解析】
【详解】（1）[1]电压表与定值电阻并联接入电路，注意接线柱正进负出，电压表选用3V的量程，如下图所示：

（2）[2][3][4]实验中，用10Ω的电阻替换5Ω，根据分压原理，电阻两端的电压变大，即电压表示数变大；研究电流与电阻关系时要控制电压不变，根据串联电路电压的规律，要增大变阻器两端的电压，由分压原理，要增大变阻器电阻阻值，故应向右移动滑片才能达到实验要求；根据图乙所示的图象可知，a、b两端的电压为
U=IR=0.4A×5Ω==2V
为一定值，故可得出：当电压一定时，通过导体的电流与导体的电阻成反比。
（3）[5]A．由图可知，电源电压为6V，定值电阻两端电压为2V，滑动变阻器两端电压为
U变=6V-2V=4V
根据串联分压原理得
R定∶R变=UV∶U变=2V∶4V=1∶2
滑动变阻器的阻值是定值电阻的2倍，当他们用25Ω的电阻替换20Ω的电阻后，则解得R变=50Ω，如果只更换滑动变阻器，则更换的滑动变阻器最大阻值至少为50Ω，因此该方法可行，故A正确，不符合题意；
B．如果重新开始实验，只更换电源，将电压为6V的电源更换为电压为5.2V的电源，定值电阻两端电压保持不变为2V，滑动变阻器两端电压为
U变=6V-5.2V=3.2V
根据串联分压原理得
R定∶R变=UV∶U变=2V∶3.2V=1∶1.6
滑动变阻器的阻值是定值电阻的1.6倍，当他们用25Ω的电阻替换20Ω的电阻后，则解得R变=40Ω，因此该方法可行，故B正确，不符合题意；
C．如果重新开始实验，只改变控制电压U0，使U0为2.3V，电源电压为6V，定值电阻两端电压为2.3V，滑动变阻器两端电压为
U变=6V-2.3V=3.7V
根据串联分压原理得
R定∶R变=UV∶U变=2.3V∶3.7V=23∶37
滑动变阻器的阻值是定值电阻的倍，当他们用25Ω的电阻替换20Ω的电阻后，则解得

变阻器的最大阻值是40Ω，因此该方法不可行，故C错误，符合题意。
故选C。
四、解答题（解答应写出必要的文字说明、公式、演算步骤、数值和单位。每小题6分，本题共12分）
25. 如图所示，某工人利用滑轮组将一个工件沿水平地面匀速拉动到加工点。拉动过程中，工人对绳的拉力始终沿竖直方向，工人双脚始终与水平地面接触且接触面积为。工人对地面的压强为；此工人的质量为70kg，两个动滑轮的质量共为10kg，绳重、绳与滑轮之间的摩擦均忽略不计，g取10N/kg。求：
（1）工人的手对绳的拉力大小；
（2）工件移动过程中，地面对工件摩擦力的大小；
（3）滑轮组在此次工作中的机械效率。

【答案】（1）100N；（2）300N；（3）75%
【解析】
【详解】解：（1）工人的重力

由得，工人对地面的压力

由力的作用是相互的可知，工人受到的支持力

由力的平衡条件可知，工人的手对绳的拉力

（2）两个动滑轮的重力

由图可知n=4，因为不计绳重和摩擦时

所以地面对工件摩擦力

（3）滑轮组的机械效率

答：（1）工人的手对绳的拉力大小为100N；
（2）工件移动过程中，地面对工件摩擦力为300N；
（3）滑轮组在此次工作中的机械效率为75%。
26. 在如图所示的电路中，电源电压保持不变，小灯泡L标有“6V 4.2W”字样。当、都闭合，滑动变阻器的滑片滑到最左端时，小灯泡L正常发光，电流表示数为2.2A．求：
（1）小灯泡正常工作时的电流；
（2）的阻值；
（3）只闭合、滑动变阻器滑片滑到某一点时，电压表示数为，电路消耗的电功率为；保持滑片位置不动、只闭合，小灯泡L的电阻发生变化，此时电压表示数为，电路消耗的电功率为；已知、，求只闭合时小灯泡的实际功率。

【答案】（1）0.7A；（2）4Ω；（3）2W
【解析】
【详解】解：（1）根据可得，小灯泡正常工作时的电流为

（2）当、都闭合，滑动变阻器的滑片滑到最左端时，滑动变阻器没有接入电路，此时是小灯泡和定值电阻并联，它们两端的电压与电源电压相等，由于此时，小灯泡L正常发光，可知小灯泡和定值电阻两端的电压均为6V，此时由于小灯泡正常发光时的电流为0.7A，电流表测干路的电流，故通过的电流为

根据可知，的阻值为

（3）当只闭合时，滑动变阻器滑片滑到某一点时，由电路可知，滑动变阻器与定值电阻R0串联，电压表测量定值电阻两端的电压，此时电压表为，电路消耗的电功率为，设此时电路电流为I1，当只闭合，小灯泡L的电阻发生变化，由电路可知，滑动变阻器与小灯泡串联，电压表测量小灯泡两端的电压，此时电压表示数为，电路消耗的电功率为，设此时电路的电流为I2，又，即有

又

联立可得。设此时接入电路的滑动变阻器的阻值为R，则有


联立解得，根据可得，只闭合时小灯泡的实际功率为

答：（1）小灯泡正常工作时的电流为0.7A；
（2）的阻值为4Ω；
（3）只闭合时小灯泡的实际功率为2W
