广西2021-2023三年中考物理真题分类汇编-17电流和电路

这是一份广西2021-2023三年中考物理真题分类汇编-17电流和电路，共19页。试卷主要包含了填空题，实验题，作图题，简答题，计算题等内容，欢迎下载使用。

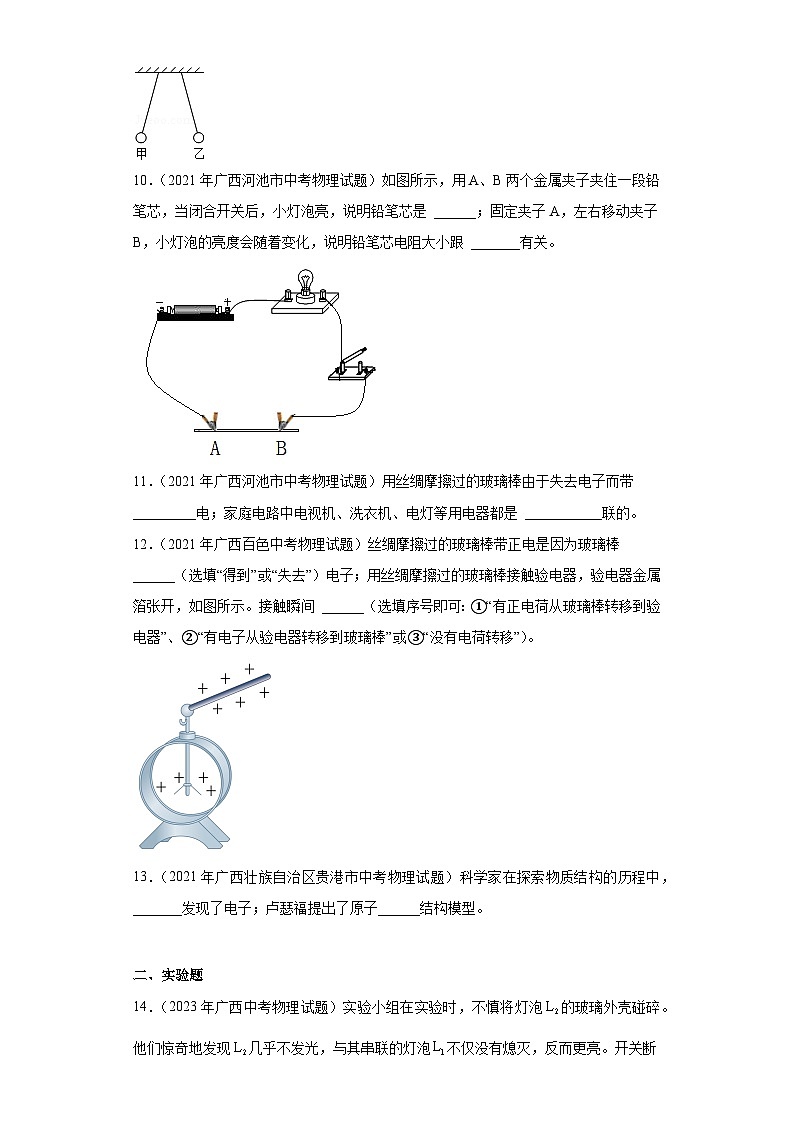

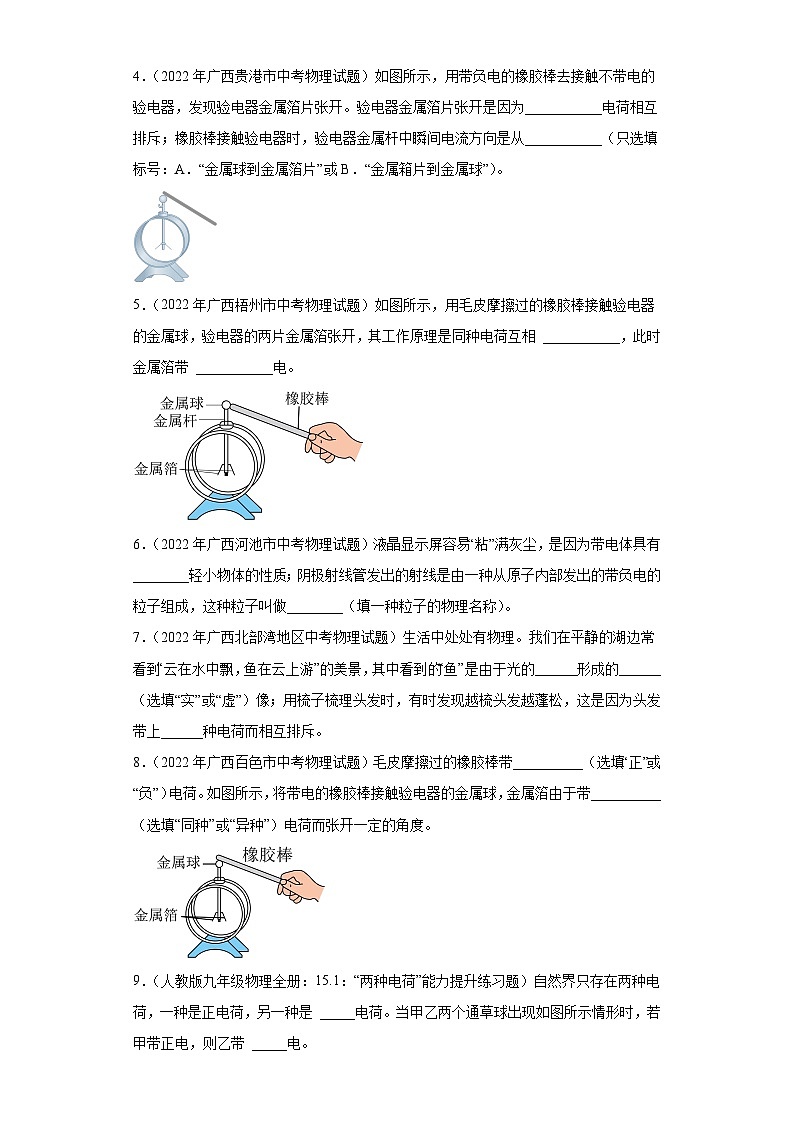

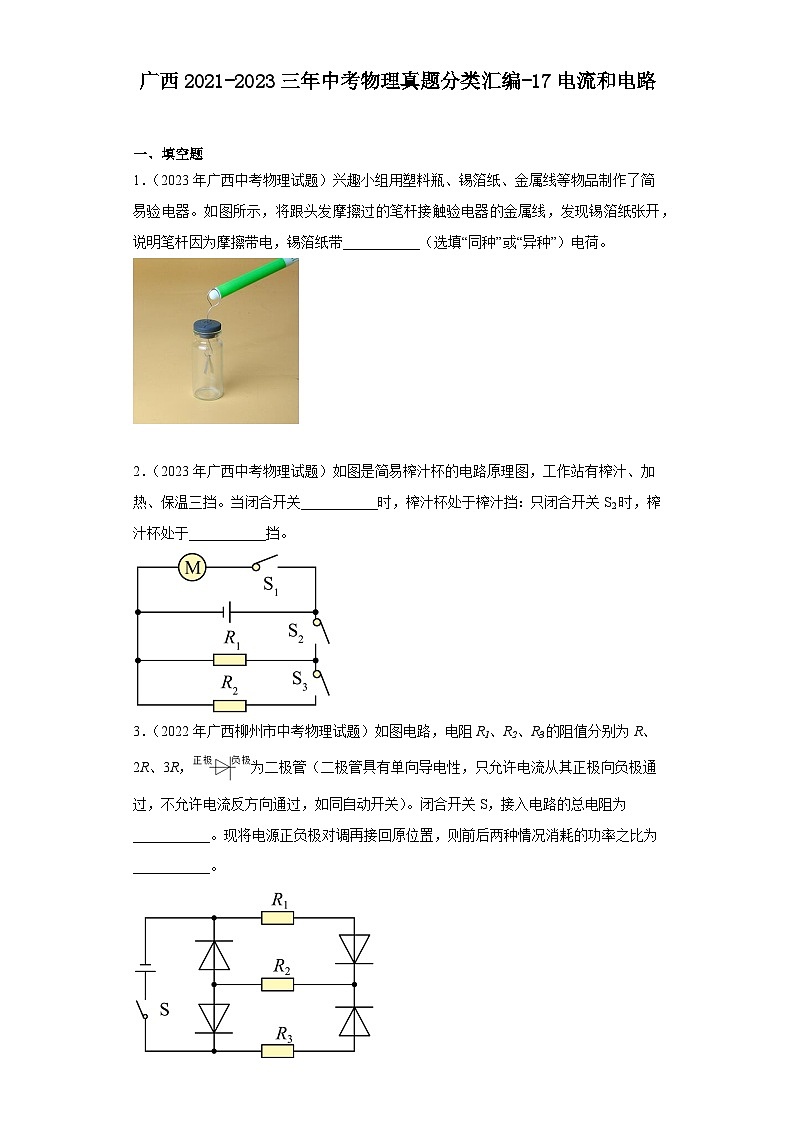

广西2021-2023三年中考物理真题分类汇编-17电流和电路 一、填空题1．（2023年广西中考物理试题）兴趣小组用塑料瓶、锡箔纸、金属线等物品制作了简易验电器。如图所示，将跟头发摩擦过的笔杆接触验电器的金属线，发现锡箔纸张开，说明笔杆因为摩擦带电，锡箔纸带___________（选填“同种”或“异种”）电荷。    2．（2023年广西中考物理试题）如图是简易榨汁杯的电路原理图，工作站有榨汁、加热、保温三挡。当闭合开关___________时，榨汁杯处于榨汁挡：只闭合开关S2时，榨汁杯处于___________挡。  3．（2022年广西柳州市中考物理试题）如图电路，电阻R1、R2、R3的阻值分别为R、2R、3R，为二极管（二极管具有单向导电性，只允许电流从其正极向负极通过，不允许电流反方向通过，如同自动开关）。闭合开关S，接入电路的总电阻为 ___________。现将电源正负极对调再接回原位置，则前后两种情况消耗的功率之比为 ___________。4．（2022年广西贵港市中考物理试题）如图所示，用带负电的橡胶棒去接触不带电的验电器，发现验电器金属箔片张开。验电器金属箔片张开是因为___________电荷相互排斥；橡胶棒接触验电器时，验电器金属杆中瞬间电流方向是从___________（只选填标号：A．“金属球到金属箔片”或B．“金属箱片到金属球”）。5．（2022年广西梧州市中考物理试题）如图所示，用毛皮摩擦过的橡胶棒接触验电器的金属球，验电器的两片金属箔张开，其工作原理是同种电荷互相 ___________，此时金属箔带 ___________电。6．（2022年广西河池市中考物理试题）液晶显示屏容易“粘”满灰尘，是因为带电体具有________轻小物体的性质；阴极射线管发出的射线是由一种从原子内部发出的带负电的粒子组成，这种粒子叫做________（填一种粒子的物理名称）。7．（2022年广西北部湾地区中考物理试题）生活中处处有物理。我们在平静的湖边常看到“云在水中飘，鱼在云上游”的美景，其中看到的“鱼”是由于光的______形成的______（选填“实”或“虚”）像；用梳子梳理头发时，有时发现越梳头发越蓬松，这是因为头发带上______种电荷而相互排斥。8．（2022年广西百色市中考物理试题）毛皮摩擦过的橡胶棒带__________（选填“正”或“负”）电荷。如图所示，将带电的橡胶棒接触验电器的金属球，金属箔由于带__________（选填“同种”或“异种”）电荷而张开一定的角度。9．（人教版九年级物理全册：15.1：“两种电荷”能力提升练习题）自然界只存在两种电荷，一种是正电荷，另一种是 _____电荷。当甲乙两个通草球出现如图所示情形时，若甲带正电，则乙带 _____电。10．（2021年广西河池市中考物理试题）如图所示，用A、B两个金属夹子夹住一段铅笔芯，当闭合开关后，小灯泡亮，说明铅笔芯是 ______；固定夹子A，左右移动夹子B，小灯泡的亮度会随着变化，说明铅笔芯电阻大小跟 _______有关。11．（2021年广西河池市中考物理试题）用丝绸摩擦过的玻璃棒由于失去电子而带 _________电；家庭电路中电视机、洗衣机、电灯等用电器都是 ___________联的。12．（2021年广西百色中考物理试题）丝绸摩擦过的玻璃棒带正电是因为玻璃棒 ______（选填“得到”或“失去”）电子；用丝绸摩擦过的玻璃棒接触验电器，验电器金属箔张开，如图所示。接触瞬间 ______（选填序号即可：①“有正电荷从玻璃棒转移到验电器”、②“有电子从验电器转移到玻璃棒”或③“没有电荷转移”）。13．（2021年广西壮族自治区贵港市中考物理试题）科学家在探索物质结构的历程中，_______发现了电子；卢瑟福提出了原子______结构模型。 二、实验题14．（2023年广西中考物理试题）实验小组在实验时，不慎将灯泡的玻璃外壳碰碎。他们惊奇地发现几乎不发光，与其串联的灯泡不仅没有熄灭，反而更亮。开关断开后的电路如图甲，和都标有“2.5V  0.3A”字样。针对上述现象，探究下列问题：玻璃破碎后，的灯丝电阻发生了什么变化？玻璃外壳究竟起什么作用？    （1）玻璃外壳破碎前的电压和电流分别为1.20V和0.20A；玻璃外壳破碎后，两端的电压变为0.40V，通过的电流变为如图乙所示，则电流为______A。初步分析可知：玻璃破碎后，电阻______（选填“变大”或“变小”）；（2）为进一步探究玻璃外壳破碎后电阻变化特点，对、的电流和电压进行测量，实验数据记录如下表。分析发现，的电阻______（选填“大于”或“小于”）玻璃外壳破碎后的电阻；灯泡实验次序123456L1、L2电流Ⅰ/A0.160.180.200.220.240.26L1电压U1/V0.781.001.201.501.802.10L2电压U2/V0.200.230.300.410.520.80（3）实验中，对着吹气，发现两端电压突然变小、电流突然变大，说明吹气加快灯丝表面空气流速，加快其散热速度，从而使灯丝电阻变小。由此推断，灯丝的电阻大小与______关，玻璃外壳可能起到______的作用；（4）细心的同学在实验过程中发现，灯丝呈螺旋状，于是提出新的问题：为什么将灯丝设计成螺旋状？你认为这样设计的目的是①______②______。15．（2022年广西桂林市中考物理试题）小桂和小林在“探究并联电路中电流的规律”的实验中：（1）他们按如图甲的电路图连接电路，在图乙的实物图中还差一根导线没有连接，请在图中画出该条导线；(      )（2）在实验过程中，突然熄灭，亮度不变，电路可能出现的故障是___________路；（3）排除故障后，用电流表测出通过、和干路的电流，记录如下表，第三次实验时电流表指针指在如图丙的位置，其读数应为 ___________ A；小桂分析实验数据后得出结论：并联电路干路电流等于各支路电流之和，且各支路电流相等。小林认为小桂的结论可能不正确，为了验证这个结论是否正确，他们应该更换规格 ___________（选填“相同”或“不同”）的灯泡再次实验。实验次数123电流表的示数/A0.180.2 电流表的示数/A0.180.2 电流表的示数/A0.360.4 （4）本实验要进行多次实验的目的是 ___________。16．（2022年广西北部湾地区中考物理试题）在水果中平行插入两片不同金属制成的极板，就组成了一个水果电池，如图所示。物理兴趣小组的同学在课外实践活动中探究影响水果电池电压大小的因素，实验前，他们的部分实验猜想如下：猜想一：水果电池电压可能与水果的种类有关猜想二：水果电池电压可能与极板的材料有关（1）为了验证猜想一和猜想二，在不同水果中插入不同金属制成的极板，并保持两块极板间的距离、极板插入水果的深度不变，分别测出电压，实验记录如下表所示。实验序号水果种类两极板间电压U/V铁—锌铁—铜铜—锌1苹果0.60.71.02菠萝0.50.60.93梨0.40.50.84橙0.70.81.1①为了验证猜想一，保持______不变，改变水果种类，多次实验后，得出结论：猜想一是______（选填“正确”或“错误”）的；②分析数据可知，水果电池电压与极板材料有关，表中效果最好的两极板材料是______；③图中，与电压表标有“3”字样的接线柱相连的极板是水果电池的______极，若要使电压表指针偏转角度更大，可将多个水果电池______联。（2）将两极板插入水果更深些，发现电压表示数发生了变化，由此，可以提出一个可探究的科学问题是_______________；（3）兴趣小组的同学将两极板都换成铜片，发现两铜极板间无电压，于是提出一个新的探究问题：水果的电阻是多大？为此，利用一个电源（未知电压）、已知阻值的定值电阻、导线、三个开关及原有的电压表进行电路设计，测出此时水果的电阻，请在虚线框内画出可行的电路图_______。（水果的电阻用“”这样的符号表示）17．（2021年广西桂林市中考物理试题）如图甲所示的串联电路中，闭合开关S时，小桂发现灯泡L1比L2更亮，他猜想可能有以下原因：猜想一：经过L1的电流比L2大。猜想二：L1更加靠近电源正极。为验证猜想，他做了以下探究。（1）为了验证猜想一，小桂用电流表分别测出图甲A、B、C三处的电流，电流表示数均如图乙所示，为______A，说明猜想一错误。同时他发现：该电路中任意一处断开，L1、L2均不能发光，说明串联电路有______条通路；（2）为了验证猜想二，小桂对调两个小灯泡在电路中的位置，操作时开关应该处于______状态，最后发现仍是L1比L2更亮，说明猜想二______；（3）开关闭合状态下，小桂不小心将一根导线把B、C连接，发现L2熄灭、L1比之前更亮，由此进一步猜想：灯泡的亮度可能跟______有关。18．（2021年广西贺州市中考物理试题）如图所示，在探究“并联电路的电流特点”的实验中，小明设计了如图甲电路进行实验：（1）实验中，小明应该选择两个小灯泡规格是________（选填“相同”或“不相同”）的；（2）请用笔画线代替导线，按图甲中的电路图把图乙中的实物电路连接完整（导线不得交叉）；_______（3）小明在连接电路时，开关应处于________（选填“闭合”或“断开”）状态；（4）小明先将电流表接在所在的支路上，闭合开关，观察到灯发光，但灯不亮，电流表的示数为零，电路可能在的故障是_______（选填“灯断路”或“灯短路”）；（5）排除故障后，他测出了支路上的电流，然后他把电流表依次接入电路分别测量出支路电流、干路电流，两次测得的结果都如图丙所示，则_______A、_______A．小明由此数据得出并联电路中干路电流和各支路电流的关系是________（写关系式即可）；（6）本次实验的不足之处是：_______。 三、作图题19．（2021年广西壮族自治区贵港市中考物理试题）（1）请在图中画出光线经过凹透镜后的光路图。（F为焦点）（2）某科技小组为医院病房设计呼叫电路，在病人需要护理时，闭合床头开关S1或S2，护士值班室的护士就能及时看到对应的灯L1或L2亮，同时听到电铃响起。请用笔画线代替导线在图中连接符合设计要求的电路图。（3）如图所示一个鸡蛋在水中下沉，请作出鸡蛋所受力的示意图。（不考虑鸡蛋与水之间的摩擦） 四、简答题20．（2021年广西北部湾经济开发区中考物理试题）善于观察的小华发现：穿羽绒服很轻，但在天气干燥时有些羽绒服表面容易吸附灰尘而变脏，请用物理知识解释羽绒服轻及容易吸附灰尘的原因。 五、计算题21．（2022年广西梧州市中考物理试题）在如图所示的电路中，电源电压恒定为6V，R1阻值为10Ω，闭合开关S，电流表的示数为0.9A，问：（1）通过R1的电流是多少？（2）R2的阻值是多少？（3）现用一个规格为“50Ω 2A”的滑动变阻器替换R1或R2，要求：替换后，电源的最大电功率不小于15W，则电源的最小电功率是多少？
参考答案：1．同种【详解】头发摩擦过的笔杆带有电荷，将跟头发摩擦过的笔杆接触验电器的金属线，验电器的金属箔片上都带了同种电荷，由于同种电荷相互排斥，所以两个金属箔片会张开。2．     S1     保温【详解】[1]由图可知，该电路为并联电路，当榨汁杯处于榨汁档时，只需要电动机工作即可，所以据图可知只闭合S1，电路为电动机串联的简单电路。[2]根据可知，电源电压一定，当电阻越小时，电功率越大，所以当S2、S3闭合，R1、R2并联时为加热挡；只闭合开关S2时，R1单独串联为保温挡。3．          【详解】[1]如图，结合二极管的单向导电性可知，闭合开关S时，电阻R2、R3串联，由串联电路的电阻特点可知，接入电路的总电阻 [2]如图，结合二极管的单向导电性可知，将电源正负极对调再接回原位置时，电阻R1、R2串联，由串联电路的电阻特点可知，接入电路的总电阻两种情况下电源相同，电源电压相同，前后两种情况消耗的功率之比4．     同种     B【详解】[1]用带负电的橡胶棒和不带电的验电器金属球接触，验电器金属箔片张开，这是因为金属箔片带上同种电荷，同种电荷相互排斥。[2]橡胶棒接触验电器时，橡胶棒上的负电荷由金属球转到金属箔片上，由于正电荷定向移动的方向为电流方向，所以此时的电流方向是从金属箔片到金属球，即B符合题意，A不符合题意。故选B。5．     排斥     负【详解】[1][2]用毛皮摩擦橡胶棒，由于皮毛上的电子转移到橡胶棒上，所以橡胶棒带负电，用它去接触验电器的金属球时，橡胶棒上多余的电子会转移到验电器上，则验电器也带上负电，即验电器的金属球和两个金属箔片上都带上了负电，由于同种电荷相互排斥，故其两个金属箔片会张开。6．     吸引     电子【详解】[1]带电体具有吸引轻小物体的性质，所以，液晶显示屏容易“粘”满灰尘，是因为带静电的显示屏能吸引轻小的灰尘。[2]阴极射线管发出的射线是由一种从原子内部发出的带负电的粒子组成，由原子的结构知道，这种粒子是电子。7．     折射     虚     同【详解】[1][2]水中鱼反射的光线由水射入空气时，在水面处发生折射，折射光线进入人眼，人眼会逆着折射光线的方向看去，看到的是鱼的虚像，是由光的折射形成的。[3]用梳子梳理头发时，有时发现越梳头发越蓬松，说明头发之间相互排斥，根据电荷间的相互作用规律可知，同种电荷相互排斥，所以头发带上同种电荷而相互排斥。8．     负     同种【详解】[1]根据摩擦起电可知，用毛皮摩擦橡胶棒，橡胶棒由于得到电子而带负电。[2]由题意可知，金属箔张开一定的角度，说明它们之间存在斥力，根据电荷间的相互作用可知，同种电荷相互排斥，所以金属箔由于带同种电荷而张开一定的角度。9．     负     正【详解】[1]自然界存在两种电荷：正电荷和负电荷。[2]图中所示甲乙两个小球互相排斥，所以甲乙小球带的是同种电荷，因为甲带正电，所以乙带正电。10．     导体     长度【详解】[1]用A、B两个金属夹子夹住一段铅笔芯，当闭合开关后，小灯泡亮，说明铅笔芯容易导电，铅笔芯是导体。[2]左右移动夹子B，改变了铅笔芯接入电路中的长度，小灯泡的亮度会随着变化，说明电阻变化引起了电流的变化，则说明铅笔芯电阻的大小与长度有关。11．     正     并【详解】[1]用丝绸摩擦过的玻璃棒由于失去电子而带正电，丝绸得到电子带负电。[2]家庭电路中电视机、洗衣机、电灯等用电器工作时互不影响，采用并联。12．     失去     ②【详解】[1]用丝绸摩擦过的玻璃棒因为失去电子而带正电。[2]将它接触验电器，验电器金属箔张开，接触瞬间有电子从验电器转移到玻璃棒，最终玻璃棒和验电器的金属箔都会带正电，故选②。13．     汤姆生     核式【详解】[1]汤姆生在研究阴极射线时发现了电子。[2]根据α粒子散射实验，卢瑟福提出了原子核式结构模型，他认为原子的全部正电荷和几乎全部质量都集中在原子核上，带负电的电子在原子核外饶核做圆周运动。14．     0.22     变小     大于     温度有     减少     减少散热，提高灯丝温度     增加灯丝的长度，增大电阻【详解】（1）[1]由图乙可知，电流表量程为0～0.6A，分度值为0.02A，读数为0.22A。 [2]玻璃破碎前，L2的电阻为玻璃破碎后，L2的电阻为分析可知，玻璃破碎后，电阻变小。（2）[3]分析表格中数据可知：L1、L2串联，电流相等，L1两端的电压大于L2两端的电压，根据公式可知，L1的电阻大于玻璃外壳破碎后L2的电阻。（3）[4][5]吹气加快了L2灯丝表面空气流速，加快其散热速度，降低了灯丝的温度，从而使灯丝电阻变小，由此推断，灯丝的电阻大小与温度有关，玻璃外壳可能起到减少散热、提高灯丝温度的作用。（4）[6][7]通过步骤（3）的分析可知，减少灯丝的散热，可以防止灯丝的温度快速降低造成的灯丝电阻迅速减小。灯丝呈螺旋状，减少了与空气的接触面积，可以减少灯丝的散热，防止灯丝温度降低，电阻变小；同时增加了灯丝的长度，增大电阻，更好的发光。15．          断     0.24     不同     寻找普遍规律【详解】（1）[1]如图甲所示，灯L1、L2并联，电流表A测干路电流，电流表A1测灯L1的电流，电流A2测灯L2的电流，差的一根线如图所示：（2）[2] 灯L1、L2并联，互不干扰，在实验过程中，L2突然熄灭，L1亮度不变，若L2短路，则L1也熄灭，故原因是L2断路，。（3）[3]如图丙所示，电流表接0~0.6A量程，分度值为0.02A，读数为0.24A。[4]为使结论具有普遍性，应更换不同规格的灯泡进行实验。（4）[5]本实验是找规律类实验，多次实验的目的是寻找普遍规律。16．     极板的材料     正确     铜—锌     正     串     水果电池电压可能与极板与水果的接触面积有关     【详解】（1）①[1][2]为了验证猜想一：水果电池电压可能与水果的种类有关，需要控制极板的材料不变，仅改变水果种类；由表格数据可知，当两极板材料相同，例如都为铁—锌时，改变水果种类，苹果、菠萝、梨、橙它们组成的水果电池电压都不相同，说明水果电池电压与水果的种类有关，故猜想一是正确的。②[3]由表格数据可知，当水果的种类相同，例如都为苹果时，由铁—锌、铁—铜、铜—锌极板的材料组成的水果电池电压都不相同，且由铜—锌极板材料制成的水果电池电压最大，所以铜—锌极板材料效果最好。③[4][5]由电压表的使用规则可知，电压表“3V”的接线柱接电源的正极；由串联电路电压规律可知，若要增大电源电压，使电压表指针偏转角度更大，可将多个水果电池串联。（2）[6]将两极板插入水果更深些，极板与水果的接触面积就越大，发现电压表示数发生了变化，可以提出猜想：水果电池电压可能与极板与水果的接触面积有关。（3）[7]利用一个电源（未知电压）、已知阻值的定值电阻、导线、三个开关及原有的电压表进行电路设计，测出此时水果的电阻，设计的电路图如图所示：当闭合时，水果电阻被短路，为的简单电路，电压表测电源电压，此时电压记为，当只闭合时，两电阻串联，电压表测两端的电压，此时的电压记为，由欧姆定律可知，电路中的电流为由串联电路电压规律可知，水果电池两端的电压为则此时水果的电阻17．     0.2     一     断开     错误     电压【详解】（1）[1]电流表示数均如图乙所示，电流 表选用小量程，分度值为0.02A，为0.2A，说明猜想一错误。[2]同时他发现：该电路中任意一处断开，L1、L2均不能发光，则电路为断路，说明串联电路有一条通路。（2）[3][4]为了验证猜想二，小桂对调两个小灯泡在电路中的位置，为保护电路，操作时开关应该处于断开状态。最后发现仍是L1比L2更亮，说明灯的亮度与灯是否靠近电源正极无关，说明猜想二错误。（3）[5]开关闭合状态下，小桂不小心将一根导线把B、C连接，L2短路，L2熄灭，此时电路为L1的简单电路，此时L1的电压为电源电压（由串联电路电压的规律，原来L1的电压小于电源电压），发现L1比之前更亮，由此进一步猜想：灯泡的亮度可能跟电压有关。18．     不相同          断开     L1断路     0.2     1     I=I1+I2     仅有一组实验数据，结论不具有普遍性【详解】（1）[1]实验中，为得出普遍性的规律，选择两个小灯泡的规格应该是不相同的。（2）[2]由图甲知，L1、L2并联，电流表与L1串联，故连接如下：（3）[3]为保护电路，在连接电路时，开关应处于断开状态。（4）[4]灯L1不发光，电流表的示数为零，可能是灯泡L1短路或断路造成的， 灯发光，说明电路故障是L1断路。（5）[5][6][7]干路电流I大于支路电流I2，说明测量干路电流I使用了大量程，测量支路电流I2使用了小量程，大量程的分度值是0.1A，小量程的分度值是0.02A，因此干路电流为1A，支路电流I2为0.2A，则有0.8A+0.2A=1A由此得出并联电路中干路电流和各支路电流的关系是：I=I1+I2。（6）[8]本次实验只测了一组数据就得出结论，结论不具有普遍性，应更换灯泡测出多组实验数据，得出普遍性的结论。19．（1） ；（2） ；（3）【详解】（1）平行主光轴的光线射入凹透镜，折射光线的反向延长线直线左侧的虚焦点，故用直线将虚焦点和折射点相连，并延长，标上向上的箭头，即为折射光线，指向虚焦点的将平行主光轴，故过折射点画一条直线，平行主光轴，并在直线上标上箭头，故如下图所示： 。（2）闭合床头开关S1或S2，护士值班室的护士就能及时看到对应的灯L1或L2亮，同时听到电铃响起，即开关S1控制灯L1，开关S2控制灯L2，且灯泡L1与灯泡L2并联，不论按哪一个开关，电铃都需要响，说明电铃在干路上，故下图所示： 。（3）在水中鸡蛋受到了重力和浮力，在鸡蛋加速下沉，重力大于浮力，先找到重心，画一条向下的线段，比较长，并在末端标上箭头和G，再过重心画一条竖直方向的线段，比重力短，在末端标上箭头和F浮，故如下图所示： 。20．选用密度比较小的绒毛，经摩擦后带电，容易吸引灰尘【详解】羽绒服轻是因为选用密度比较小的绒毛，在体积一定时，质量小，而容易吸附灰尘的原因是因为天气干燥，羽绒服之间相互摩擦，后带电，能够吸引轻小的灰尘。21．（1）；（2）；（3）【详解】解：如图，两个电阻并联，电源电压恒定为6V，电流表测干路电流，通过R1的电流（2）R2的阻值是（3）现用一个规格为“50Ω 2A”的滑动变阻器替换R1或R2.，滑动变阻器的最大功率为替换后，电源的最大电功率不小于15W，则要求剩余的电阻的功率大于3W，电源电压不变，两电阻在电路中的功率不变，R1的功率R2的功率因电阻R2的功率小于3W，因此只能被替换，电路中剩余R1与“50Ω 2A”的滑动变阻器并联，当滑动变阻器接入电路的电阻最大时，变阻器的电功率最小，最小值电源的最小电功率是答：（1）通过R1的电流为；（2）R2的阻值是；（3）电源的最小电功率是。
