广西2021-2023三年中考物理真题分类汇编-19欧姆定律（计算题）

这是一份广西2021-2023三年中考物理真题分类汇编-19欧姆定律（计算题），共28页。试卷主要包含了计算题等内容，欢迎下载使用。
广西2021-2023三年中考物理真题分类汇编-19欧姆定律（计算题）

一、计算题
1．（2023年广西中考物理试题）实践基地芒果获丰收，为筛选优质大果，设计自动筛选装置如图甲，检测装置电路图如图乙，电源电压恒为12V，电阻为20Ω，R为压敏电阻，其阻值随压力变化关系如图丙。当电路电流小于0.15A时，不达标的芒果将被推离传送带，达标芒果继续被传送到指定位置，实现自动筛选。求：
（1）若R与阻值相等，R消耗的电功率；
（2）此装置能筛选出重力至少为多大的芒果；
（3）若想筛选出重力至少为2N的芒果，有同学建议：仅适当增加的阻值即可。你认为他的建议可行吗？请通过计算做出判断。

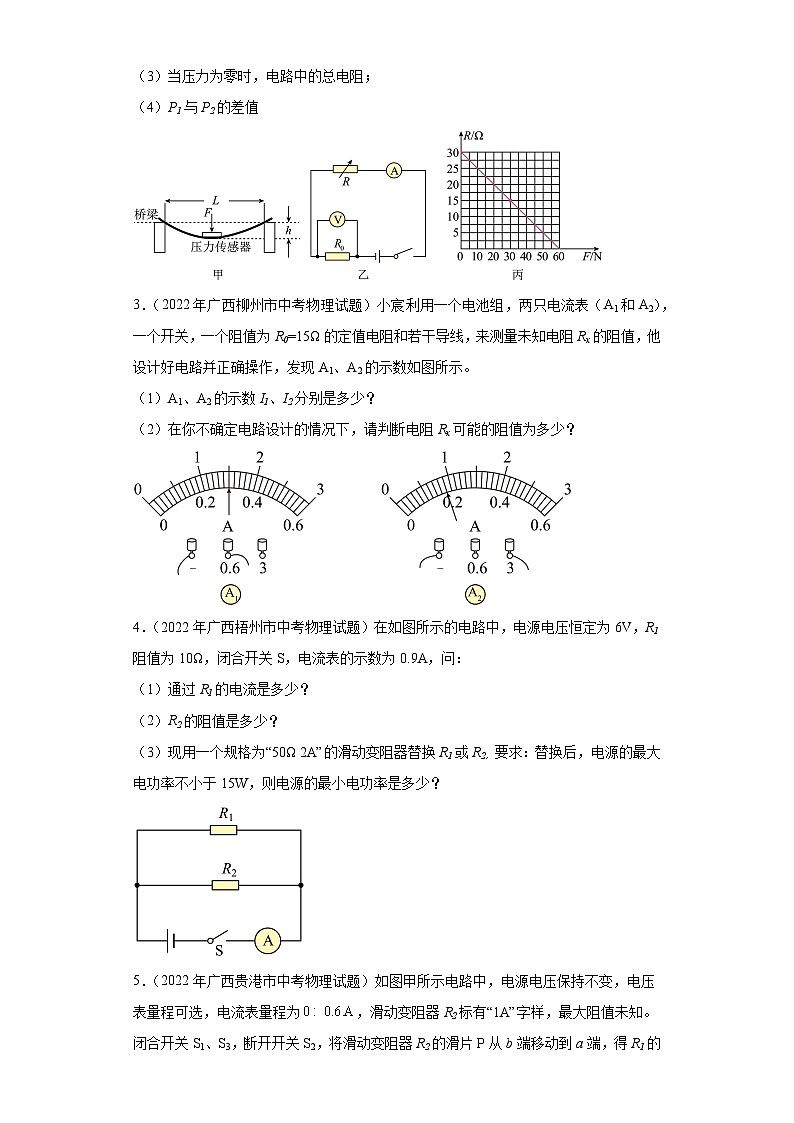

2．（2022年广西玉林市中考物理试题）技术研究小组在实验室模仿工程师做“钢梁承重后的下垂量h”的测试，他们用厚钢尺制成了一座跨度为L的桥梁（如图甲所示），并设计了一个方便读取“厚钢尺桥梁受压后下垂量”的测试仪，测试仪由压力传感器R与外部电路组成（如图乙所示）。已测得跨度为L时，在一定范围内，其压力F与下垂量h满足关系，k＝1×10﹣3m/N。已知电源电压不变，当电压表的示数为4V时，电流表示数为0.4A。当压力F1＝32N时，电路中的电流为I1，此时R的功率为P1；当压力F2＝40N时，电路中的电流为I2，此时R的功率为P2；且I1与I2相差0.1A。传感器的电阻R与压力F的关系图像是一条直线（如图丙所示），忽略传感器与钢梁自重产生的影响。求：
（1）R0的阻值；
（2）当桥梁的下垂量为3cm时，压力传感器受到的压力；
（3）当压力为零时，电路中的总电阻；
（4）P1与P2的差值

3．（2022年广西柳州市中考物理试题）小宸利用一个电池组，两只电流表（A1和A2），一个开关，一个阻值为R0=15Ω的定值电阻和若干导线，来测量未知电阻Rx的阻值，他设计好电路并正确操作，发现A1、A2的示数如图所示。
（1）A1、A2的示数I1、I2分别是多少？
（2）在你不确定电路设计的情况下，请判断电阻Rx可能的阻值为多少？

4．（2022年广西梧州市中考物理试题）在如图所示的电路中，电源电压恒定为6V，R1阻值为10Ω，闭合开关S，电流表的示数为0.9A，问：
（1）通过R1的电流是多少？
（2）R2的阻值是多少？
（3）现用一个规格为“50Ω 2A”的滑动变阻器替换R1或R2，要求：替换后，电源的最大电功率不小于15W，则电源的最小电功率是多少？

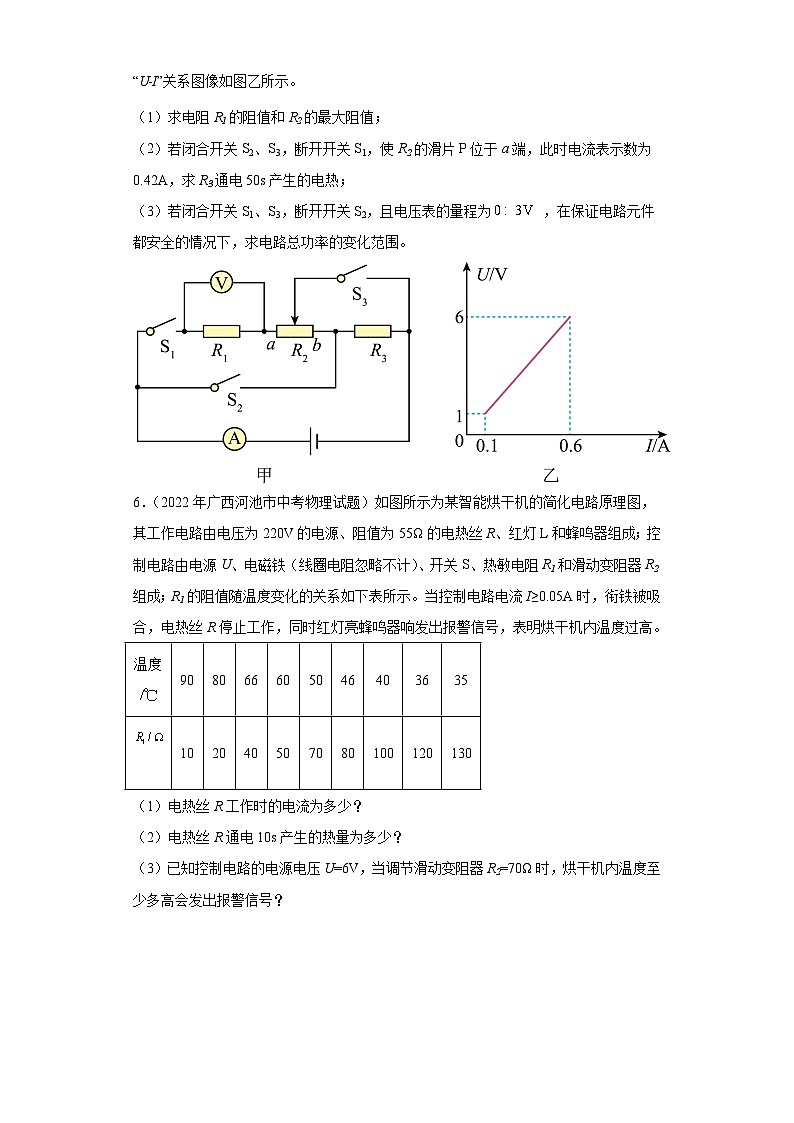

5．（2022年广西贵港市中考物理试题）如图甲所示电路中，电源电压保持不变，电压表量程可选，电流表量程为，滑动变阻器R2标有“1A”字样，最大阻值未知。闭合开关S1、S3，断开开关S2，将滑动变阻器R2的滑片P从b端移动到a端，得R1的“U﹣I”关系图像如图乙所示。
（1）求电阻R1的阻值和R2的最大阻值；
（2）若闭合开关S2、S3，断开开关S1，使R2的滑片P位于a端，此时电流表示数为0.42A，求R3通电50s产生的电热；
（3）若闭合开关S1、S3，断开开关S2，且电压表的量程为 ，在保证电路元件都安全的情况下，求电路总功率的变化范围。

6．（2022年广西河池市中考物理试题）如图所示为某智能烘干机的简化电路原理图，其工作电路由电压为220V的电源、阻值为55Ω的电热丝R、红灯L和蜂鸣器组成；控制电路由电源U、电磁铁（线圈电阻忽略不计）、开关S、热敏电阻R1和滑动变阻器R2组成；R1的阻值随温度变化的关系如下表所示。当控制电路电流I≥0.05A时，衔铁被吸合，电热丝R停止工作，同时红灯亮蜂鸣器响发出报警信号，表明烘干机内温度过高。
温度
90
80
66
60
50
46
40
36
35

10
20
40
50
70
80
100
120
130
（1）电热丝R工作时的电流为多少？
（2）电热丝R通电10s产生的热量为多少？
（3）已知控制电路的电源电压U=6V，当调节滑动变阻器R2=70Ω时，烘干机内温度至少多高会发出报警信号？

7．（2022年广西北部湾地区中考物理试题）善于观察的小明发现，家中的即热式水龙头使用时冬季水温偏低，夏季水温偏高，还发现水龙头标有“220V；2200W”。于是他增加两个相同的发热电阻R、两个指示灯（电阻不计）设计了如图所示的电路进行改进，其中为改进前水龙头发热电阻。开关可以只与c相连或同时与a、b相连，使其具有两挡工作状态，且冬季与夏季水龙头工作的总电流之比为4∶1。求：
（1）电阻的阻值；
（2）改进前，若水龙头的热效率为90%，正常加热100s提供的热量；
（3）改进后，冬季使用时水龙头工作的总电功率。

8．（2022年广西百色市中考物理试题）如图甲所示电路，电源电压不变，灯泡L上标有“5V 2.5W”字样，电压表量程为0～3V，电流表量程为0～0.6A。闭合开关S，将滑动变阻器的滑片P由b端滑到中点的过程中，灯泡L的电功率与电流的P－I关系图像如图乙所示，忽略温度对灯丝电阻的影响。求：
（1）灯泡L正常发光时的电阻；
（2）滑片P在b端时，lmin内灯泡L消耗的电能；
（3）电源电压；
（4）在确保电路元件安全的情况下，滑动变阻器允许连入电路的最小阻值。

9．（2022年广西贺州市中考物理试题）贺州市水利资源丰富，小明设计了如图甲所示的水文站测量桂江水位的原理图。电源电压U=3V，定电阻R0=10Ω，滑动变阻器R长20cm，最大阻值20Ω。且滑动变阻器的阻值随滑片P从最上端C位置移动到最下端D位置的过程中均匀变化（滑片P移动过程中摩擦不计）。弹簧下端悬挂一重为50N的物体AB，其底面积为0.01m2、长为0.3m。弹簧伸长量与它受到拉力的关系如图乙所示（不计弹簧质量，连接弹簧两端的绝缘细绳不可伸长）。求：
（1）当物体AB上表面与水面相平时，物体AB受到的浮力大小；
（2）当水面从物体AB的上表面逐渐下降至下表面刚好离开水面的过程中，弹簧伸长了多少cm?
（3）闭合开关S后，当水面在物体AB上表面时，滑片刚好在滑动变阻器R的最上端C位置，水面从物体AB上表面逐渐下降至下表面刚好离开水面时，电压表的示数是多少？

10．（2022年广西贺州市中考物理试题）如图所示，电源电压为9V，电阻R1=10Ω，闭合开关S时电阻R2两端电压为6V。求：
（1）通过电阻R1的电流；
（2）电阻R2的电功率；
（3）电阻R2通电1min产生的热量。

11．（2021年广西梧州市中考物理试题）如图所示的电路中，电源电压为6V且保持不变，电阻R1的阻值为10Ω。

（1）闭合开关S，电流表示数是多少？
（2）在图中，把一定值电阻R2并联在R1两端，并联后电路的总功率增加了1.8W，通电10min电阻R2产生的热量是多少？
（3）将一滑动变阻器R3以某种连接方式连入图中的电路后，在R3两端再接入另一电压表，多次移动滑片并记录每次各电表的示数，如表所示，根据表中数据分析并计算每次移动滑片时，变阻器连入电路的阻值变化量与的比值。
次数
电流表A示数/A
电压表V1示数/V
电压表V2示数/V
1
0.1
5
1
2
0.2
4
2
3
0.3
3
3
4
0.4
2
4

12．（2021年广西柳州市中考物理试题）如图所示，电源电压恒定，R1为定值电阻，灯泡L上标有“6V 3.6W”，将R2的滑片P移至b端，先闭合S、S2，电流表示数I=0.12A；再将R2的滑片P移至a端，L正常发光忽略温度对灯泡电阻的影响。
（1）求电源电压U；
（2）最后闭合S1，电流表示数变为I'=0.9A，求R1的阻值；
（3）若R2的滑片P的位置及各开关状态任意组合，求电路工作时的最小电功率。

13．（2021年广西百色中考物理试题）如图所示电路，电源电压恒为4.5V，灯泡L上标有“3V，1.5W”字样，滑动变阻器R2上标有“15Ω，1A”字样，定值电阻R1阻值为10Ω，电流表量程为0~3A，电压表量程为0~3V，不计温度对灯丝电阻的影响。求：
（1）灯泡正常工作时的电阻；
（2）当开关S、S1、S2闭合，S3断开，变阻器R2滑片处于最右端时：电流表示数为多大？电路总功率为多大？
（3）当开关S、S3闭合，S1、S2断开时，在确保电路元件安全的情况下，滑动变阻器R2的取值范围。

14．（2021年广西玉林市中考物理试题）如图甲所示，是某研究小组设计的一套测量物体重力的模拟装置，OAB为水平杠杆，OB长1m，O为支点，OA：AB=1：4，电源电压保持不变，电流表的量程为0~0.6A，定值电阻R0的阻值为10Ω，压力传感器R固定放置，R的阻值随其所受压力F变化的关系如图乙所示。当平板空载时，闭合开关S，电流表的示数为0.2A。（平板、压杆和杠杆的质量均忽略不计）求：
（1）电源电压；
（2）当电流表示数为0.4A时，物体的重力；
（3）在电路安全的情况下，缓慢增加平板上的物体的重力过程中，当电路消耗功率分别达最大值和最小值时，压力传感器R消耗功率的比值；
（4）当平板上物体重为250N，此时电路不安全，若可移动A点使电路安全，则A点移动的方向和A点移动的最小距离。

15．（2021年广西壮族自治区贵港市中考物理试题）如图1所示，电源电压为24V且保持不变，滑动变阻器R铭牌上的规格是“xxΩ 2.5A”。当S闭合、S1断开，滑片P滑到变阻器的中点时，电压表示数如图2所示；当开关S、S1均闭合，滑动变阻器的滑片P滑到a端时，电流表示数如图3所示。求
（1）滑动变阻器的最大阻值；
（2）当开关S、S1均闭合，变阻器的滑片P滑到a端时，电流通过电阻R1在1min内产生的热量；
（3）若电压表的量程为0~15V，电流表的量程为0~3A，S闭合、S1断开且该电路工作中各元件均安全的情况下，通过电阻R1的最小电流是多少?整个电路的总功率变化范围是多少?

16．（2021年广西贺州市中考物理试题）在如图所示的电路中，电源电压，小灯泡L标有“4V、1.6W”的字样（电源电压和小灯泡的阻值均保持不变），为定值电阻，滑动变阻器标有 “20Ω 、1A”的字样，电流表A的量程为0~0.6A。求：
（1）小灯泡L的电阻；
（2）当开关闭合断开时，电压表的示数为4V，工作5分钟消耗的电能；
（3）当开关断开闭合时，在电路安全的情况下，小灯泡电功率的变化范围。

17．（2021年广西北部湾经济开发区中考物理试题）学校利用过氧乙酸对教室内的空气进行熏蒸消毒。某学习小组为了测量教室空气中过氧乙酸气体的浓度，设计了如图甲所示的检测仪。已知电源电压为，定值电阻标有“，”字样，过氧乙酸气体传感器的阻值随过氧乙酸气体浓度的变化关系如图乙所示。电压表的量程为，电压表不同的示数对应不同的过氧乙酸气体浓度，请通过计算说明：
（1）按要求，才能达到消毒要求。当电压表的示数为时，教室内过氧乙酸气体的浓度是否达到消毒要求；
（2）若该检测仪处在所能测量的最大值状态下工作了，电路消耗的电功率及消耗的电能；
（3）若检测仪所能测量的最大值调整为，此时电压表指针刚好偏转到最大刻度，则需重新选用哪种规格的定值电阻。


参考答案：
1．（1）1.8W；（2）1N；（3）可行，此时R0的阻值为40Ω
【详解】解：（1）当R与R0阻值相等，电路中的总电阻为

电路中的电流为

R消耗的电功率为

（2）当电路中电流为0.15A时，电路中的电阻为

R此时的电阻为

由图丙可知，当电阻为时，对应的压力为1N，即芒果的重力为1N，所以此装置能筛选出重力至少为1N的芒果。
（3）根据图丙，可知，当芒果的重力为2N，也就是检测装置所受压力为2N，此时压敏电阻的阻值为，则需要R0的阻值为

适当增加R0的阻值，可以筛选出重力至少为2N的芒果。
答：（1）R消耗的电功率为；
（2）此装置能筛选出重力至少为1N的芒果；
（3）可行，此时R0的阻值为。
2．（1）10Ω；（2）30N；（3）40Ω；（4）0.1W
【详解】解：（1）由图乙可知，R和R0串联，电压表测R0的电压，电压表的示数为4V，即R0的电压为4V，电流表的示数为0.4A，即R0的电流为0.4A，根据欧姆定律得

（2）压力F与下垂量h满足关系

已知
k=1×10-3m/N，h=3cm=0.03m
代入数据

（3）由图丙可知，压力为零时，R=30Ω，结合（1）得R0为10Ω，根据串联电阻的规律，电路中的总电阻
R总=R+R0=30Ω+10Ω=40Ω
（4）传感器的电阻R与压力F的关系图像是一条直线，设关系式为
R=aF+b  ①
将（0，30Ω）、（60N，0）两组数据代入上式可得到
30Ω=a×0+b，0Ω=60N×a+b
解之
a =-0.5Ω/ N，b=30Ω
故传感器的电阻R与压力F的关系式为
R=-0.5Ω/ N×F+30Ω  ②
当压力F1=32N时，代入②得
R1=-0.5Ω/ N×32N+30Ω=14Ω
当压力F2=40N时，代入②得
R2=0.5Ω/ N×40N+30Ω=10Ω
所以电阻为R1时电路总电阻更大，电流更小，I1与I2相差0.1A，因此
I2=I1+0.1A ③
电源电压不变，由串联电阻的规律及欧姆定律有
I1(R0+R1)=I2(R0+R2)
代入数据有
I1(10Ω+14Ω)=(I1+0.1A)×(10Ω+10Ω)
解得
I1=0.5A
由③可知
I2=0.6A
P1=I12×R1=(0.5A)2×14Ω=3.5W
P2=I22×R2=(0.6A)2×10Ω=3.6W
故P1与P2的差值为
ΔP=P2-P1=3.6W-3.5W=0.1W
3．（1）0.3A；0.9A；（2）45Ω或5Ω或30Ω或7.5Ω。
【详解】解：（1）由图可知，电流表A1选的是“0-0.6A”的量程，A1的读数I1=0.3A；电流表A1选的是“0-3A”的量程，A2的读数I2=0.9A。
（2）由题意可知，本题是利用“安阻法”来测量未知电阻Rx的阻值，Rx和R0应并联连接，因不确定电路设计，即不确定电流表所接的位置，综合分析，电流表所接位置可能有四种情况：
①A1接在Rx的支路上，A2接在R0的支路上，则并联电路两端的电压为

Rx的阻值为

②A1接在R0的支路上，A2接在Rx的支路上，则并联电路两端的电压为

Rx的阻值为

③A1接在Rx的支路上，A2接在干路上，则并联电路两端的电压为

Rx的阻值为

④A1接在R0的支路上，A2接在干路上，则并联电路两端的电压为

Rx的阻值为

答：（1）A1、A2的示数I1、I2分别是0.3A、0.9A；
（2）在不确定电路设计的情况下，电阻Rx可能的阻值为45Ω或5Ω或30Ω或7.5Ω。
4．（1）；（2）；（3）
【详解】解：如图，两个电阻并联，电源电压恒定为6V，电流表测干路电流，通过R1的电流

（2）R2的阻值是

（3）现用一个规格为“50Ω 2A”的滑动变阻器替换R1或R2.，滑动变阻器的最大功率为

替换后，电源的最大电功率不小于15W，则要求剩余的电阻的功率大于3W，电源电压不变，两电阻在电路中的功率不变，R1的功率

R2的功率

因电阻R2的功率小于3W，因此只能被替换，电路中剩余R1与“50Ω 2A”的滑动变阻器并联，当滑动变阻器接入电路的电阻最大时，变阻器的电功率最小，最小值

电源的最小电功率是

答：（1）通过R1的电流为；
（2）R2的阻值是；
（3）电源的最小电功率是。
5．（1） ，；（2）；（3）
【详解】解：（1）闭合开关S1、S3，断开开关S2，滑动变阻器R2与R1串联，将滑动变阻器R2的滑片P从b端移动到a端时，电路中只有R1，由乙图可知，此时R1两端的电压为6V，电流为0.6A，电阻R1的阻值

滑动变阻器R2的滑片P在b端时，滑动变阻器R2与R1串联，变阻器连入电路的电阻最大，此时R1两端的电压为1V，电流为0.1A，R2的最大阻值

（2）电源电压保持不变，若闭合开关S2、S3，断开开关S1，电阻R2与R3并联，电流表测干路电流；使R2的滑片P位于a端，滑动变阻器接入电路的电阻最大为50Ω，通过滑动变阻器的电流

通过R3的电流

R3通电50s产生的电热

（3）若闭合开关S1、S3，断开开关S2，滑动变阻器R2的滑片P在b端时，滑动变阻器R2与R1串联，变阻器连入电路的电阻最大，此时R1两端的电压为1V，电流为0.1A，电路中的电流最小，电路的功率最小，最小功率为

电压表的示数最大时，电路中的电流最大，电流的最大值

电路的最大功率

电路总功率的变化范围为：。
答：（1）电阻R1的阻值为，R2的最大阻值为；
（2）R3通电50s产生的电热为；
（3）电路总功率的变化范围为。
6．（1）4A；（2）8800J；（3）60℃
【详解】解：（1）由电路图可知，电热丝R工作时，衔铁与工作电路中上触点接触，电热丝R单独连接在工作电路中，其两端电压U工作=220V，由题意可知，电热丝的阻值R=55Ω，根据欧姆定律可以得出，电热丝R工作时的电流为

（2）电热丝通电时间为t=10s，由焦耳定律得，电热丝通电10s产生的热量为

（3）由控制电路图可知，控制电路的电源电压U=6V，电磁铁、热敏电阻R1和滑动变阻器R2串联在控制电路中，则流过三者的电流相等，不计电磁铁的电阻，电磁铁相当于一条导线，则电路中总电阻为

当控制电路电流I≥0.05A时，衔铁被吸合，电热丝R停止工作，同时红灯亮蜂鸣器响发出报警信号，由欧姆定律可知，此时电路中总电阻为

此时，滑动变阻器阻值R2=70Ω，则热敏电阻R1的阻值为

由欧姆定律可知电路中总电阻越小电流越大，则根据题意只要热敏电阻R1≤50Ω，电路就会发出报警，由题中表格可知，温度越高，热敏电阻R1越小，查询表格数据可知，对应热敏电阻R1=50Ω的温度为60℃，则当调节滑动变阻器R2=70Ω时，烘干机内温度至少为60℃会发出报警信号。
答：（1）电热丝R工作时的电流为4A。
（2）电热丝R通电10s产生的热量为8800J。
（3）当调节滑动变阻器R2=70Ω时，烘干机内温度至少60℃会发出报警信号。
7．（1）22Ω；（2）1.98×105J；（3）4400W
【详解】解：（1）R0的电阻为

（2）改进前，正常加热100s消耗的电能
W=P额t=2200W×100s=2.2×105J
正常加热100s提供的热量
Q=Wη=2.2×105J×90%=1.98×105J
（3）由电路图可知，将开关S1与a、b相连时工作的电路元件，R0和R并联，电路的总电阻最小，由可知，电路的总功率最大，水龙头处于高温状态；将开关S1与c相连时，R与R0串联，总电阻较大，由可知，总功率较小，水龙头处于低温状态；因为冬季与夏季水龙头工作的总电流之比为4∶1，所以两季电流之比

解方程可得
R=22Ω
改进后，冬季使用时水龙头工作的总电流

改进后，冬季使用时水龙头工作的总电功率
P总=UI冬=220V×20A=4400W
答：（1）电阻的阻值是22Ω；
（2）改进前，若水龙头的热效率为90%，正常加热100s提供的热量是1.98×105J；
（3）改进后，冬季使用时水龙头工作的总电功率是4400W。
8．（1）10Ω；（2）54J；（3）6V；（4）2Ω
【详解】解：（1）灯泡的型号规格为“5V，2.5W”，即灯泡的额定功率
P额=2.5W
U额=5V
根据公式P=UI变形得

（2）当滑动变阻器完全接入电路时，即滑片P位于b端，此时电路中接入的电阻最大，电路中的电流最小，灯泡两端的电压最小，消耗的电功率最小，由乙图可知，P位于b端时，此时灯泡消耗的电功率为
P灯=0.9W
根据电能公式W=Pt得，滑片P在b端时，lmin内灯泡L消耗的电能
W灯= P灯t=0.9W×1×60s=54J
电源电压为
①
（3）当滑动变阻器的滑片P滑到中点时，电路中的电流为0.4A，此时电源电压为
③
由①③式得

代入①式得

（4）灯泡电流最大为

最大电流小于电流表的量程，所以电路中最大电流只能为0.5A，且滑动变阻器必须接入，根据串联电路中电压的规律可知，当电路中的电流最大为0.5A时，滑动变阻器接入电路的阻值最小，此时灯泡两端电压为5V，滑动变阻器两端电压为1V，且不超过电压表量程的最大值，所以此时接入电路的阻值为最小值

答：（1）灯泡L正常发光时的电阻为10Ω；
（2）滑片P在b端时，lmin内灯泡L消耗的电能为54J；
（3）电源电压为6V；
（4）在确保电路元件安全的情况下，滑动变阻器允许连入电路的最小阻值为2Ω。
9．（1）30N；（2）15cm；（3）1V
【详解】解：（1）当物体AB上表面与水面相平时，物体AB刚好浸没水中，故

物体AB所受浮力

（2）水面与物体AB上表面相平时，弹簧对物体的拉力

水面下降至与物体AB下表面相平时，弹簧对物体的拉力

水面从物体AB上表面逐渐下降至与下表面相平过程中，弹簧拉力的变化量

由乙图可知

物体刚好离开水面时

得弹簧伸长的长度

（3）水面从物体AB上表面逐渐下降至下表面相平时，弹簧伸长15cm，即滑片下移15cm，接入电路的电阻变化量

此时滑动变阻器接入电路中的电阻为

R′与R0串联，R′的电流为

电压表的示数为

答：（1）当物体AB上表面与水面相平时，物体AB受到的浮力是30N；
（2）当水面从物体AB的上表面逐渐下降至下表面刚好离开水面的过程中，弹簧伸长了15cm；
（3）闭合开关S后，当水面从物体AB上表面逐渐下降至下表面刚好离开水面时，电压表的示数是1V。
10．（1）0.3A；（2）1.8W；（3）108J
【详解】解：（1）电路中R1和R2串联，R1两端电压为

通过R1电流

（2）电路中电流为

R2的电功率为

（3）R2通电1min产生的热量

答：（1）通过电阻R1的电流为0.3A；
（2）电阻R2的电功率为1.8W；
（3）电阻R2通电1min产生的热量是108J。
11．（1）0.6A；（2）1080J；（3）6:1
【详解】解：（1）由图可知，闭合开关时电路为电阻R1的简单电路，此时电阻R1两端的电压等于电源电压，即
U1=U=6V
则电路电流即电流表示数

（2）定值电阻R2并联在R1两端，根据并联电路电压关系有
U2=U1=U=6V
并联后电路的总功率增加了1.8W，根据并联电路总功率等于各支路上用电器功率之和可知，定值电阻R2消耗的功率为1.8W。根据可得通电10min电阻R2产生的热量

（3）由表中数据可知，两电压表示数之和均为6V，故定值电阻R1与滑动变阻器R3串联，根据分析表格中的数据可发现电压表V2示数与电流表A示数的比值是一个定值，即

则电压表V1并联在滑动变阻器R3两端，电压表V2并联在定值电阻R1两端。根据可求出四次实验中滑动变阻器R3接入阻值分别




则


故每次移动滑片时，变阻器连入电路的阻值变化量与的比值

答：（1）闭合开关S，电流表示数是0.6A；
（2）通电10min电阻R2产生的热量是1080J；
（3）每次移动滑片时，变阻器连入电路的阻值变化量与的比值是6:1。
12．（1）6V；（2）20Ω；（3）0.6W
【详解】解：（1）将R2的滑片P移至a端，R2阻值为0，电路中只有灯L工作，由于L正常发光，可知电源电压与灯泡的额定电压相等，即电源电压
U=UL=6V
（2）将R2的滑片P移至a端，L正常发光，最后闭合S1，此时电路中R1与灯L并联，干路中的电流为I'=0.9A，灯泡通过的电流为

R1通过的电流为
I1=I'-IL=0.9A-0.6A=0.3A
R1的电阻为

（3）将R2的滑片P移至b端，先闭合S、S2，电路中R2与灯L串联。此时电路中的电流I=0.12A，则电路总电阻为

灯泡的电阻为

滑动变阻器的最大阻值为
R2=R总-RL=50Ω-10Ω=40Ω
由可得：电源电压U不变，只有电路中电阻最大时，电路中有最小电功率，此时电路中滑动变阻器R2取最大阻值，并与R1串联，电路总电阻最大。此时电路中的总电阻为
R最大=R1+R2=20Ω+40Ω=60Ω
此时电路工作时的最小电功率

答：（1）电源电压为6V；
（2）R1的阻值为20Ω；
（3）电路工作时的最小电功率为0.6W。
13．（1）6Ω；（2）0.75A，3.375W；（3）3Ω~12Ω
【详解】解：（1）根据得，灯泡正常工作时电阻

（2）当开关 S、S1、S2闭合，S3断开时，灯泡 L被短路，定值电阻 R1与滑动变阻器R2并联，当滑片处于最右端时,滑动变阻器R2的阻值最大为15Ω，此时通过 R1的电流

通过滑动变阻器R2的电流

电路中的总电流，即电流表示数为
I=I1+I2=0.45A+0.3A=0.75A
此时电路总功率
P总=UI=4.5V×0.75A=3.375W
（3）当开关S、S3闭合，S1、S2断开时，R1断路，灯泡L与滑动变阻器R2串联，电压表测滑动变阻器R2两端电压，灯泡的额定电流

因为灯泡额定电流I额=0.5A，电流表量程为 0~3A，滑动变阻器标有“15Ω 1A”字样，所以，在确保电路元件安全的情况下，电路中最大电流为
I最大=I额=0.5A
此时滑动变阻器 R2阻值最小，则电路最小总电阻

滑动变阻器R2最小阻值
R2最小=R最小-RL=9Ω-6Ω=3Ω
因为电压表量程为 0~3V，所以在确保电路元件安全的情况下，滑动变阻器两端电压最大为 U2=3V 时，此时滑动变阻器阻值最大，此时电路中电流

滑动变阻器R2最大阻值

综上所述滑动变阻器R2的取值范围为 3Ω～12Ω。
答：（1）灯泡正常工作时电阻为6Ω；
（2）当开关S、S1、S2闭合，S3断开时，电流表示数为0.75A，电路总功率为3.375W；
（3）当开关S、S3闭合，S1、S2断开时，在确保电路元件安全的情况下，滑动变阻器R2的取值范围为 3Ω~12Ω。
14．（1）12V；（2）150N；（3）9：5；（4）A点向右移动0.04m
【详解】解：（1）当平板空载时，闭合开关S，电流表的示数为0.2A，压敏电阻上的压力为零，从图乙可知，此时压敏电阻的阻值为50Ω，定值电阻R0的阻值为10Ω，则总电阻为

电源电压为

（2）当电流表示数为0.4A时，此时的总电阻为

则压敏电阻的阻值为

根据图乙可知，此时压力的大小为30N，根据杠杠平衡原理，物体的重力

（3）根据可知，电源电压不变，当电流最大时，电路消耗功率达到最大值，当电流最小时，电路消耗功率达到最小值，最小的电流即为空载时的电流，此时为0.2A，此时压力传感器R的电阻为50Ω，压力传感器R的消耗功率为

由电流表的量程为0~0.6A，可知，最大电流为0.6A，此时总电阻为

压敏电阻的阻值为

此时压敏电阻的电功率为

则当电路消耗功率分别达最大值和最小值时，压力传感器R消耗功率的比值

（4）当平板上物体重为250N，此时的压敏电阻的压力为

此时电路不安全，故当电流为0.6A，压敏电阻为10Ω，压力为40N时，电路才安全，超过40N，电路不安全， 此时从杠杆分析，变小，力臂OB大小不变，变小，则OA需要变小，故需要将A点右移，此时的为

而原来OA的长为

A点移动的最小距离

答：（1）电源电压为为12V；
（2）物体的重力为150N；
（3）当电路消耗功率分别达最大值和最小值时，压力传感器R消耗功率的比值为9：5；
（4）A点向右移动，移动的最小距离为0.04m。
15．（1）36Ω；（2）1920J；（3）0.5A，12W~60W
【详解】解：（1）当S闭合、S1断开，滑片P滑到变阻器的中点时，电阻R1和R串联，电压表测量变阻器两端的电压，电流表测量电路中的电流，由图2可知，电压表的量程是0~15V，分度值是0.5V，电压表的示数是12V，由欧姆定律可知

①
当开关S、S1均闭合，滑动变阻器的滑片P滑到a端时，R的最大阻值和R1并联，电流表测量干路中的电流，由图3可知，电流表的量程是0~3V，电流表的示数是2A，由欧姆定律可知

②
由①②得到
R=36Ω，R1=18Ω
（2）当开关S、S1均闭合，变阻器的滑片P滑到a端时，电流通过电阻R1在1min内产生的热量

（3）当S闭合、S1断开，电阻R1和R串联，电压表测量变阻器两端的电压，电流表测量电路中的电流，变阻器连入电路的电阻最大时，电路中的电流

变阻器两端的电压
U滑=IR=A×36Ω=16V＞15V
超过电压表的量程，所以当电压表的示数为15V时，变阻器连入电路的电阻最大，电路中最小电流

电路的最小功率
P最小=UI最小=24V×0.5A=12W
电流表的量程为0~3A，滑动变阻器的最大电流为0.25A，因此通过电路的最大电流是2.5A，电路的最大功率
P最大=UI最大=24V×2.5A=60W
整个电路的总功率变化范围是12W~60W。
答：（1）滑动变阻器的最大阻值是36Ω；
（2）当开关S、S1均闭合，变阻器的滑片P滑到a端时，电流通过电阻R1在1min内产生的热量是1920J；
（3）若电压表的量程为0~15V，电流表的量程为0~3A，S闭合、S1断开且该电路工作中各元件均安全的情况下，通过电阻R1的最小电流是0.5A，整个电路的总功率变化范围是12W~60W。
16．（1）10Ω；（2）240J；（3）
【详解】解（1）小灯泡的电阻为

（2）当开关闭合断开时，电阻与小灯泡L串联，电压表V测量的是小灯泡两端的电压，电阻两端的电压

流过的电流

工作5分钟消耗的电能

（3）当开关断开闭合时，小灯泡L与滑动变阻器串联。小灯泡的额定电流

滑动变阻器允许通过的最大电流为1A，电流表允许通过的最大电流为0.6A，灯泡允许通过的最大电流0.4A，此时电路允许通过的最大电流，小灯泡的最大功率

当滑动变阻器阻值最大时，整个电路的电阻

此时通过小灯泡的最小电流

小灯泡的最小功率

答：（1）小灯泡L的电阻为10Ω；
（2）工作5分钟消耗的电能为240J；
（3）小灯泡电功率的变化范围为。
17．（1）达到了消毒要求；（2）2.4W；200J；（3）“5Ω 0.6A”
【详解】（1）由图甲知，定值电阻与过氧乙酸气体传感器串联，电压表测定值电阻的电压，已知电源的电压为6V，当电压表的示数为0.75V时，根据串联电路电压的规律，传感器的电压为
U1=6V-0.75V=5.25V
由分压原理，此时传感器的阻值
R1=×2.5Ω=17.5Ω
由图乙知，过氧乙酸气体浓度大于0.1g/m3,故教室内过氧乙酸气体的浓度达到了消毒要求。
（2）定值电阻标有“，”，故电路中最大电流为0.4A，此时传感器的阻值最小，检测仪处在所能测量的最大值，此时电路消耗的电功率
P= UI =6V0.4A=2.4W
即电路消耗的电功率为2.4W；此状态工作了，消耗的电能
W=U0It=I2R0t = (0.4A)22.5Ω500s=200J
即消耗的电能为200J。
（3）由图乙知，若检测仪所能测量的最大值调整为时，传感器的阻值为5Ω。电压表的量程为，电压表指针刚好偏转到最大刻度，即电压表示数为3V，电源的电压为6V，则过氧乙酸气体传感器两端的电压也为3V，根据串联电路的分压规律可知，定值电阻的阻值电压等于此时过氧乙酸气体传感器的阻值，即定值电阻阻值为5Ω，电路中的最大电流为
I′===0.6A
故需重新选用“5Ω 0.6A”的定值电阻。
答：（1）当电压表的示数为时，教室内过氧乙酸气体的浓度达到了消毒要求；
（2）若该检测仪处在所能测量的最大值状态下工作了，电路消耗的电功率为2.4W；消耗的电能为200J；
（3）若检测仪所能测量的最大值调整为，此时电压表指针刚好偏转到最大刻度，则需重新选用“5Ω 0.6A”的定值电阻。
