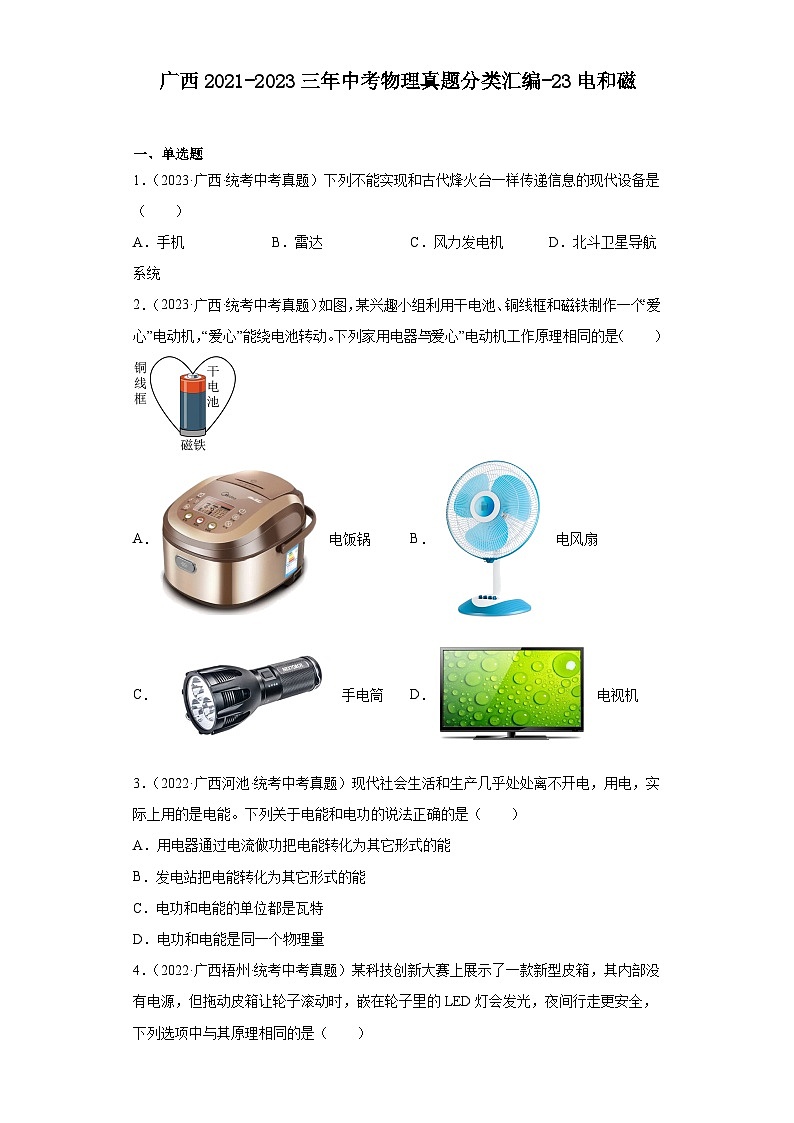

广西2021-2023三年中考物理真题分类汇编-23电和磁

这是一份广西2021-2023三年中考物理真题分类汇编-23电和磁，共19页。试卷主要包含了单选题，填空题，作图题，实验题等内容，欢迎下载使用。

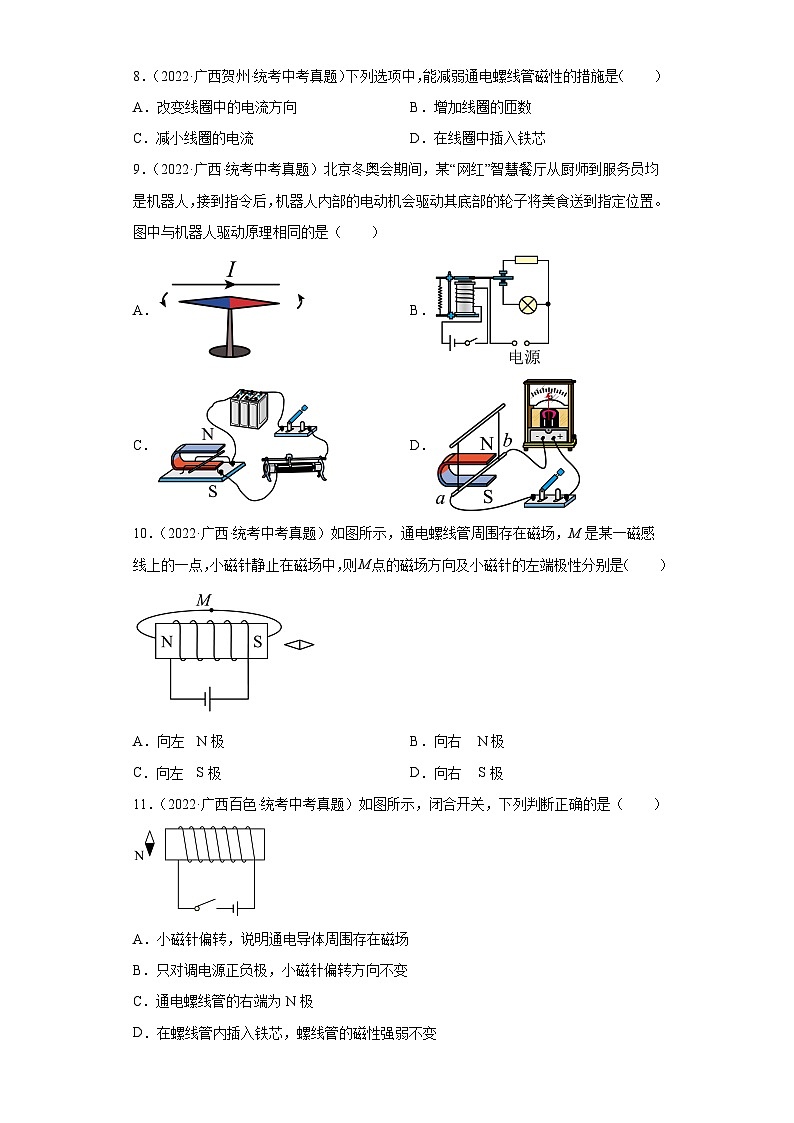

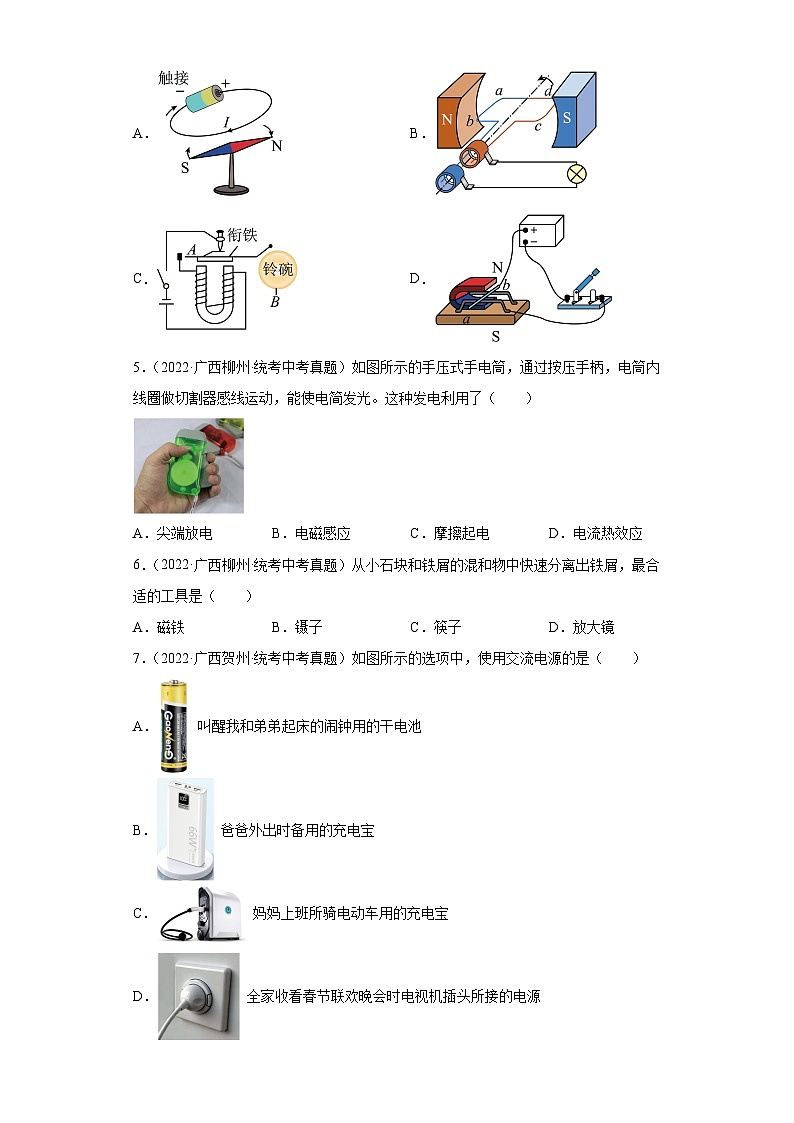

广西2021-2023三年中考物理真题分类汇编-23电和磁 一、单选题1．（2023·广西·统考中考真题）下列不能实现和古代烽火台一样传递信息的现代设备是（　　）A．手机 B．雷达 C．风力发电机 D．北斗卫星导航系统2．（2023·广西·统考中考真题）如图，某兴趣小组利用干电池、铜线框和磁铁制作一个“爱心”电动机，“爱心”能绕电池转动。下列家用电器与“爱心”电动机工作原理相同的是（　　）  A．  电饭锅 B．  电风扇C．  手电筒 D．  电视机3．（2022·广西河池·统考中考真题）现代社会生活和生产几乎处处离不开电，用电，实际上用的是电能。下列关于电能和电功的说法正确的是（　　）A．用电器通过电流做功把电能转化为其它形式的能B．发电站把电能转化为其它形式的能C．电功和电能的单位都是瓦特D．电功和电能是同一个物理量4．（2022·广西梧州·统考中考真题）某科技创新大赛上展示了一款新型皮箱，其内部没有电源，但拖动皮箱让轮子滚动时，嵌在轮子里的LED灯会发光，夜间行走更安全，下列选项中与其原理相同的是（　　）A． B．C． D．5．（2022·广西柳州·统考中考真题）如图所示的手压式手电筒，通过按压手柄，电筒内线圈做切割器感线运动，能使电简发光。这种发电利用了（　　）A．尖端放电 B．电磁感应 C．摩擦起电 D．电流热效应6．（2022·广西柳州·统考中考真题）从小石块和铁屑的混和物中快速分离出铁屑，最合适的工具是（　　）A．磁铁 B．镊子 C．筷子 D．放大镜7．（2022·广西贺州·统考中考真题）如图所示的选项中，使用交流电源的是（　　）A． 叫醒我和弟弟起床的闹钟用的干电池B． 爸爸外出时备用的充电宝C． 妈妈上班所骑电动车用的充电宝D． 全家收看春节联欢晚会时电视机插头所接的电源8．（2022·广西贺州·统考中考真题）下列选项中，能减弱通电螺线管磁性的措施是（　　）A．改变线圈中的电流方向 B．增加线圈的匝数C．减小线圈的电流 D．在线圈中插入铁芯9．（2022·广西·统考中考真题）北京冬奥会期间，某“网红”智慧餐厅从厨师到服务员均是机器人，接到指令后，机器人内部的电动机会驱动其底部的轮子将美食送到指定位置。图中与机器人驱动原理相同的是（　　）A． B．C． D．10．（2022·广西·统考中考真题）如图所示，通电螺线管周围存在磁场，M是某一磁感线上的一点，小磁针静止在磁场中，则M点的磁场方向及小磁针的左端极性分别是（　　）A．向左   N极 B．向右    N极C．向左   S极 D．向右    S极11．（2022·广西百色·统考中考真题）如图所示，闭合开关，下列判断正确的是（　　）A．小磁针偏转，说明通电导体周围存在磁场B．只对调电源正负极，小磁针偏转方向不变C．通电螺线管的右端为N极D．在螺线管内插入铁芯，螺线管的磁性强弱不变12．（2022·广西玉林·统考中考真题）如图所示，能说明电动机工作原理的是（  ）A．   B． C．  D．13．（2021·广西梧州·统考中考真题）如图所示的实验装置，下列说法正确的是（　　）A．该装置能将机械能转化为电能B．该装置可用来研究电流的磁效应C．该装置可用来研究电磁感应现象D．该装置研究的是电动机的工作原理14．（2021·广西河池·统考中考真题）电动汽车大大方便了公众的绿色出行。电动汽车的动力装置是电动机，下列所示的四个实验中与电动机工作原理相同的是（　　）A． B．C． D．15．（2021·广西百色·统考中考真题）下列关于磁现象描述中错误的是（　　）A．磁体周围的磁场是真实存在的 B．地面上的指南针N极总是指向地理的南极C．通电导体周围存在磁场 D．磁感线是为了描述磁场而引入的假想曲线16．（2021·广西玉林·统考中考真题）下列科学家中，首先发现电磁感应现象的科学家是（　　）A．欧姆 B．奥斯特 C．伽利略 D．法拉第17．（2021·广西桂林·统考中考真题）我国古代四大发明中，与磁有关的是（　　）A．火药 B．指南针 C．造纸术 D．印刷术18．（2021·广西贵港·统考中考真题）细心的同学发现贵港的很多山头都安装有如图所示的风力发电机。下列说法错误的是（　　）A．风能是可再生能源B．风力发电是把机械能转化为电能C．风力发电机是根据电磁感应原理制成的D．风力发电机是根据通电导体在磁场中受力运动的原理制成的19．（2021·广西贺州·统考中考真题）如图所示，下列实验原理与电动机原理相同的是（　　）A． B． C． D．20．（2021·广西·统考中考真题）科技创新小组发明了一款新型的带滚轮书包，其内部无电池，但拖动书包使轮子滚动时，嵌在轮子里的LED灯会发光，行走更安全。图中能反映此原理的是（　　）  A． B．C． D．21．（2021·广西贵港·统考中考真题）图中的a表示垂直于纸面的一根导线，它是闭合电路的一部分，它在磁场中按箭头方向运动时，下列哪种情况不会产生感应电流（ ）A．B．C．D． 二、填空题22．（2023·广西·统考中考真题）如图所示，导体ab沿竖直方向运动，灵敏电流计指针___________偏转；若导体ab沿v方向运动，灵敏电流计指针___________偏转。（两空均选填“会”或“不会”）  23．（2022·广西贵港·统考中考真题）目前，贵港市正在打造“中国—东盟新能源电动车”生产基地，主动融入“一带一路”建设，取得了较好成效。电动车主要部件之一是电动机，其工作原理是通电导体在磁场中受 ___________的作用；在给电动车充电过程中，是将 ___________能转化为化学能。24．（2022·广西桂林·统考中考真题）在如图所示的装置中，闭合开关后，导体在磁场中沿 ___________（选填“左右”或“上下”）方向运动时，会产生感应电流，这就是电磁感应现象。人们根据此现象发明了 ___________机。25．（2022·广西百色·统考中考真题）如图所示是“探究导体在磁场中运动时产生感应电流的条件”的实验装置。闭合开关，使导体ab向左运动，电路中__________感应电流（选填“有”或“无”），这一过程机械能转化为__________能。26．（2021·广西梧州·统考中考真题）《论衡》中记载：“司南之杓，投之于地，其柢指南。”如图甲所示，“柢”即握柄，是磁体的S极，静止时指向地理的 ______（选填“南”或“北”）方；通电螺线管相当于一个磁体，图乙中，静止在通电螺线管周围的三个小磁针，其中右端是N极的是 ______（填序号）。27．（2021·广西百色·统考中考真题）如图所示，当导体ab在磁场中左右运动时，灵敏电流计指针会发生左右摆动。这个现象是科学家 ______于1831年发现的，利用此现象可以制成 ______（选填“电动机”或“发电机”）。 三、作图题28．（2022·广西桂林·统考中考真题）如图所示，小磁针在条形磁铁的作用下处于静止状态，请标出小磁针的N极和条形磁铁磁感线的方向。29．（2022·广西贵港·统考中考真题）如图所示，根据图中小磁针静止时的指向，标出电源的“+”“﹣”极及图中磁感线的方向。30．（2021·广西河池·统考中考真题）请在图中，标出开关闭合后通电螺线管右端的极性和B点磁感线的方向。31．（2021·广西·统考中考真题）（1）请在图中画出物体在平面镜中所成的像______ ；（2）请在图中标出通电螺线管外部磁感线的方向及小磁针的极______。 四、实验题32．（2022·广西河池·统考中考真题）学习电磁感应现象后，小昌同学想进一步探究感应电流的大小跟哪些因素有关。他使用如图所示的装置，让导体棒在U形磁铁中做切割磁感线运动而产生感应电流，记录的实验数据如下表所示。实验次数12345磁场强弱（磁铁个数）1个1个1个2个3个导体切割磁感线速度慢速中速快速慢速慢速电流计指针偏转格数1格2.5格4格2格3格（1）比较1、2、3三组数据，可以探究感应电流的大小与导体切割磁感线速度的关系。当磁场强弱一定时，导体切割磁感线速度越________，感应电流越大；（2）比较________三组数据，可以探究感应电流的大小与磁场强弱的关系。当导体棒切割磁感线速度一定时，磁场越________，感应电流越大。33．（2021·广西柳州·统考中考真题）小夕用如图甲的装置探究电磁感应现象。（1）他上下移动单根导线时，观察到灵敏电流计的指针 ___________；左右移动该导线时，观察到灵敏电流计的指针 ___________。（2）他通过这个实验现象得出初步结论：闭合电路的一部分导体在磁场里做 ___________磁感线的运动时，导体中就会产生电流。（3）为了进一步验证这个结论，他又用如图乙的装置进行实验，发现将条形磁铁向下插入线圈时，灵敏电流计的指针 ___________；保持条形磁铁在线圈中不动，向上提起线圈时，灵敏电流计的指针 ___________结果符合上述实验结论。
参考答案：1．C【详解】ABD．手机、雷达和北斗卫星导航系统都是利用电磁波进行工作的，故ABD不符合题意；C．风力发电机是利用风能转化为电能，不能传递信息，故C符合题意。故选C。2．B【详解】A．“爱心”电动机的原理是通电导体在磁场中受到力的作用，将电能转化为机械能。电饭锅是利用电流的热效应工作的，将电能转化为内能，故A不符合题意；B．电风扇是在电动机的作用下将电能转化为机械能，故B符合题意；C．手电筒是将电能转化为光能，故C不符合题意；D．电视机是将电能转化为内能和光能，故D不符合题意；故选B。3．A【详解】A．根据电功的实质可知，电流做了多少功，就有多少电能转化为其他形式的能，故A正确； B．发电站是把其它形式的能转化为电能，故B错误； C．电功和电能的单位都是焦耳，故C错误； D．电流做功的过程，是将电能转化为其它形式能的过程，所以电功不是电能，故D错误。 故选A。4．B【详解】A．图中的实验是奥斯特实验，其说明电流的磁效应，与题干的皮箱的电磁感应现象的原理不同，故A不符合题意；B．图中实验装置无电池，闭合电路中的一部分导体在磁场中做切割磁感线运动时，会产生电流，是电磁感应现象，故B符合题意；C．图中是电磁继电器的结构，它是利用电磁铁来控制工作电路的一种开关，与皮箱的电磁感应现象的原理不同，故C不符合题意；D．图中实验装置说明通电导线在磁场中受力而运动，与皮箱的电磁感应现象的原理不同，故D不符合题意。故选B。5．B【详解】按压手柄，使线圈做切割磁感线运动，导体中有感应电流产生，这种现象是电磁感应现象，感应电流通过灯泡，灯泡发光。手压电筒是根据电磁感应现象制成的。故ACD不符合题意，B符合题意。故选B。6．A【详解】根据物质的性质进行分离，木屑和铁屑可用磁铁吸附分离，铁屑能够被磁铁吸引而木屑不能。故A符合题意，BCD不符合题意。故选A。7．D【详解】ABC．闹钟用的干电池、外出用充电宝、车上使用的蓄电池使用时，电流有固定的方向，都只能提供直流电，属于直流电源，故ABC不符合题意；D．家庭电路使用的电源工作时电流方向不断的改变，属于交变电流，电视机插头所接的电源就是交流电源，我国交流电的频率是50Hz，D符合题意。故选D。8．C【详解】A．通电螺线管的磁性与电流的大小、线圈的匝数和通电螺线管内有无铁芯有关，改变线圈中的电流方向，会改变通电螺线管的磁极，并不能减弱通电螺线管的磁性，故A不符合题意；B．通电螺线管的磁性与电流的大小、线圈的匝数和通电螺线管内有无铁芯有关，增加线圈的匝数，会增强通电螺线管的磁性，故B不符合题意；C．通电螺线管的磁性与电流的大小、线圈的匝数和通电螺线管内有无铁芯有关，减小线圈的电流，会减弱通电螺线管的磁性，故C符合题意；D．通电螺线管的磁性与电流的大小、线圈的匝数和通电螺线管内有无铁芯有关，在线圈中插入铁芯，会增强通电螺线管的磁性，故D不符合题意。故选C。9．C【详解】机器人的jnws利用的是通电导体在磁场中受力运动，相当于电动机原理。A．图中导体中有电流通过时，磁针发生偏转，表明通电导体的周围存在磁场，是电流的磁效应，故A不符合题意；B．图中是电磁继电器，利用的是电流的磁效应，故B不符合题意；C．图中探究的就是通电导体在磁场中受力运动，属于电动机原理，故C符合题意；D．图中导体做切割磁感线运动时，感应电表发生偏转，表明产生了感应电流，探究的是电磁感应现象，故D不符合题意。故选C。10．B【详解】由图可知，螺线管的左端为N极，由于磁体周围的磁感线是从N极出发，回到S极，所以M点的磁感线向右；螺线管的右端为S极，根据磁极间的相互作用规律可知，小磁针的左端为N极，故B符合题意，ACD不符合题意。故选B。11．A【详解】A．通电后，小磁针发生偏转，说明通电导体周围存在磁场，故A正确；B．只对调电源正负极，螺线管极性发生了改变，磁场的方向发生了改变，小磁针偏转方向发生改变，故B错误；C．根据右手安培定则，四指的方向为电流的方向，大拇指的指向为N极的指向，故通电螺线管的左端为N极，故C错误；D．在螺线管内插入铁芯，铁芯被磁化，螺线管的磁性变强，故D错误。故选A。12．C【分析】电动机是利用通电线圈在磁场里受力转动的原理制成的，结合图中装置可逐一做出判断。【详解】A．图中导体水平运动切割磁感线，导体中产生感应电流，这是电磁感应现象；它是发电机的原理，不是电动机的原理，故A不合题意；B．图中电磁铁利用了电流的磁效应，不是电动机的原理，故B不合题意；C．图中通电导线在磁场中受力而运动，是电动机的工作原理，故C符合题意；D．图中通电后小磁针偏转，说明电流周围存在着磁场，是电流的磁效应，不是电动机的原理，故D不合题意。故选C。13．D【详解】该装置中有电源提供电能，是研究通电导体在磁场中受力的装置，通过本装置可以研究磁场对通电导体的作用力方向与电流方向、磁场方向的关系，根据此原理可制成电动机，在实验过程中消耗的电能转化为机械能，故D正确，ABC错误。故选D。14．D【详解】电动机工作原理是通电导体在磁场中受到力的作用；A．奥斯特实验图，小磁针发针偏转说明通电导体周围有磁场，故A不符合题意；B．图中探究电磁铁磁性强弱的影响因素，故B不符合题意；C．电磁感应的实验图，属于发电机的原理，故C不符合题意；D．电路中有电流，通电导体受到磁场力的作用发生运动，是电动机的工作原理，故D符合题意。故选D。15．B【详解】A．磁体周围存在磁场，磁场是真实存在的，故A正确，不符合题意；B．地球是一个大磁体，地磁的南北极与地理的南北极相反，所以指南针静止时，指南针的N极指向地磁的南极即地理的北极，故B错误，符合题意；C．根据奥斯特实验即电流的磁效应可知，通电导体周围存在着磁场，故C正确，不符合题意；D．磁感线是为了形象描述磁场的分布引入的物理模型，是虚拟的封闭曲线，故D正确，不符合题意。故选B。16．D【详解】A．欧姆发现了电流、电压、电阻三者之间的关系，即欧姆定律，故A不符合题意；B．奥斯特证明了电流周围存在磁场，故B不符合题意；C．伽利略证实了物体的运动不需要力来维持，故C不符合题意；D．法拉第发现了电磁感应现象，人们根据这个原理制成了发电机，故D符合题意。故选D。17．B【详解】我国古代四大发明中，与磁有关的是指南针，地球是个天然的大磁体，地球周围存在着磁场，指南针受到地球磁场力的作用，总是指示南北方向，地球的地磁南极在地理北极附近，地磁北极在地理南极附近。故选B。18．D【详解】A．风能是可再生能源，能从自然界源源不断的获得，故A正确，不符合题意；B．风力发电过程，消耗机械能而产生电能，是将机械能转化为电能的过程，故B正确，不符合题意；CD．发电机的工作原理是电磁感应，工作时把机械能转化为电能，故C正确，不符合题意，D错误，符合题意。故选D。19．B【详解】A．如图，是奥斯特实验，能证明通电导线周围存在磁场，故A不符合题意；B．如图，闭合开关，通电带线在磁场中受力而产生运动，与电动机原理相同，故B符合题意；C．如图，导线在磁场中切割磁感线，产生感应电流，与发电机原理相同，故C不符合题意；D．如图，通电螺线管相当于条形磁铁，能吸引铁钉，故D不符合题意。故选B。20．D【详解】其内部无电池，但拖动书包使轮子滚动时，嵌在轮子里的LED灯会发光，行走更安全，故是将机械能转化为电能，故其原理是发电机。A．奥斯特实验证明通电导线周围存在磁场，故A不符合题意；B．有电源，故是将电能转化机械能，是发电机，故B不符合题意；C．电磁铁的磁性强弱实验，与发电机无关，故C不符合题意；D．发电机的原理图，闭合电路的部分导体切割磁感线时，产生感应电流，故D符合题意。故选D。21．D【详解】闭合电路的一部分导体在磁场中做切割磁感线运动时，就会产生感应电流，分析上图可知磁场的方向都是从左到右，只有D图中导线运动的方向是从左到右的，与磁场方向一致，没有切割磁感线，不会产生感应电流，其它三种情况都做切割磁感线运动，产生感应电流，故选项D合题意．22．     不会     会【详解】[1]由图可知，蹄形磁体的上边是N极，下边是S极，两极间的磁场方向是从上到下，若让导体ab沿竖直方向运动，导体不会切割磁感线，故不会产生感应电流，灵敏电流计的指针将不会偏转。[2]若导体ab沿v方向运动，切割磁感线，所以会产生感应电流，灵敏电流计的指针将会偏转。23．     力     电【详解】[1]电动机是利用通电导体在磁场中受力的作用这一原理来工作的。[2]在给电动车充电过程中，消耗电能，产生化学能，将电能转化为化学能。24．     左右     发电【详解】[1]如图所示，磁感线是竖直方向，当AB左右运动时，会切割磁感线，产生感应电流，是电磁感应现象。[2]发电机是根据电磁感应原理制造而成。25．     有     电【详解】[1][2]闭合开关，使导体ab向左运动，导体棒做切割磁感线运动，会产生感应电流，该过程的能量转化为机械能转化为电能，应用是发电机。26．     南     ②【详解】[1]由磁极间的相互作用可知，磁体的S极指向地球的N极，因地球磁极的N极位于地理南极附近，故司南的握柄静止时指向地理的南方。[2]由安培定则可知，通电螺线管的左端为N极，由磁极间的相互作用可知，右端是N极的小磁针的是②。27．     法拉第     发电机【详解】[1][2]当导体ab在磁场中左右运动时，灵敏电流计指针会发生左右摆动，属于电磁感应现象，是科学家法拉第发现的，发电机就是根据这一原理制成的。28．【详解】磁铁外部磁感线从磁铁的N极出发，回到S极，根据磁极间相互作用规律，同名磁极相互排斥，异名磁极相互吸引，小磁针左端为N极，如图所示：29．【详解】小磁针的右端为N极，根据磁极间的相互作用规律可知，螺线管的左端为S极，右端为N极，在磁体的周围，磁感线从磁体的N极发出回到S极，所以图中磁感线的方向水平向左；根据螺线管的右端为N极和线圈的绕向，根据安培定则可知电流从螺线管的左端流入、右端流出，从而可以确定电源的左端为正极，右端为负极。如下图所示30．【详解】右手握住螺线管，四指指向电流的方向，大拇指指向通电螺线管的N极，所以螺线管右端为N极。在磁体外部，磁感线的方向是从N极出发再回到S极，所以B点磁感线方向向左。31．          【详解】（1）[1]先做出物体AB的端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′，即为物体AB的像，如图所示：（2）[2]如图，电流从螺线管右侧流向左侧，用右手握住螺线管，使四指环绕的方向与电流的方向相同，此时拇指所指的一端就是螺线管的 N 极，图中左端为 N 极，右端为 S 极。磁感线在螺线管外部总是从 N 极指向 S 极，根据异名磁极相互吸引，小磁针靠近螺线管 S 极的一端为N极，如图所示：32．     快     1、4、5     强【详解】（1）[1]比较1、2、3三组数据可知，在磁场强弱一定时，导体切割磁感线速度越快，电流计指针偏转格数越大，说明产生的感应电流越大，说明感应电流的大小与导体切割磁感线速度有关，当磁场强弱一定时，导体切割磁感线速度越快，感应电流越大。（2）[2][3]要探究感应电流的大小与磁场强弱的关系，要控制导体切割磁感线速度相同，只改变磁场强弱，比较电流计指针偏转格数，电流计指针偏转格数越大，说明产生的感应电流越大，因此由1、4、5三组数据可知，当导体棒切割磁感线速度一定时，磁场越强，产生的感应电流越大。33．     不动（或静止）     左右摆动     切割     摆动     摆动【详解】（1）[1][2]图甲的装置是探究电磁感应现象，当上下移动单根导线时，由于导线没有切割磁感线，所以电路中没有感应电流产生，则灵敏电流计的指针不动；当左右移动该导线，此时导线切割了磁感线，因此能产生感应电流，观察到灵敏电流计的指针左右摆动。（2）[3]产生感应电流的条件：一是闭合电路；二是一部分电路在磁场中做切割磁感线运动。（3）[4][5]用如图乙的装置进行实验，由于运动的相对性，不管是将条形磁铁向下插入线圈，还是保持条形磁铁在线圈中不动，向上提起线圈，两种方法线圈都切割了条形磁铁周围的磁感线，能够产生出感应电流，所以灵敏电流计的指针都会摆动。
