2015年扬州市中考物理试题和答案
展开
这是一份2015年扬州市中考物理试题和答案，共63页。试卷主要包含了选择题，填空题，解答题等内容，欢迎下载使用。

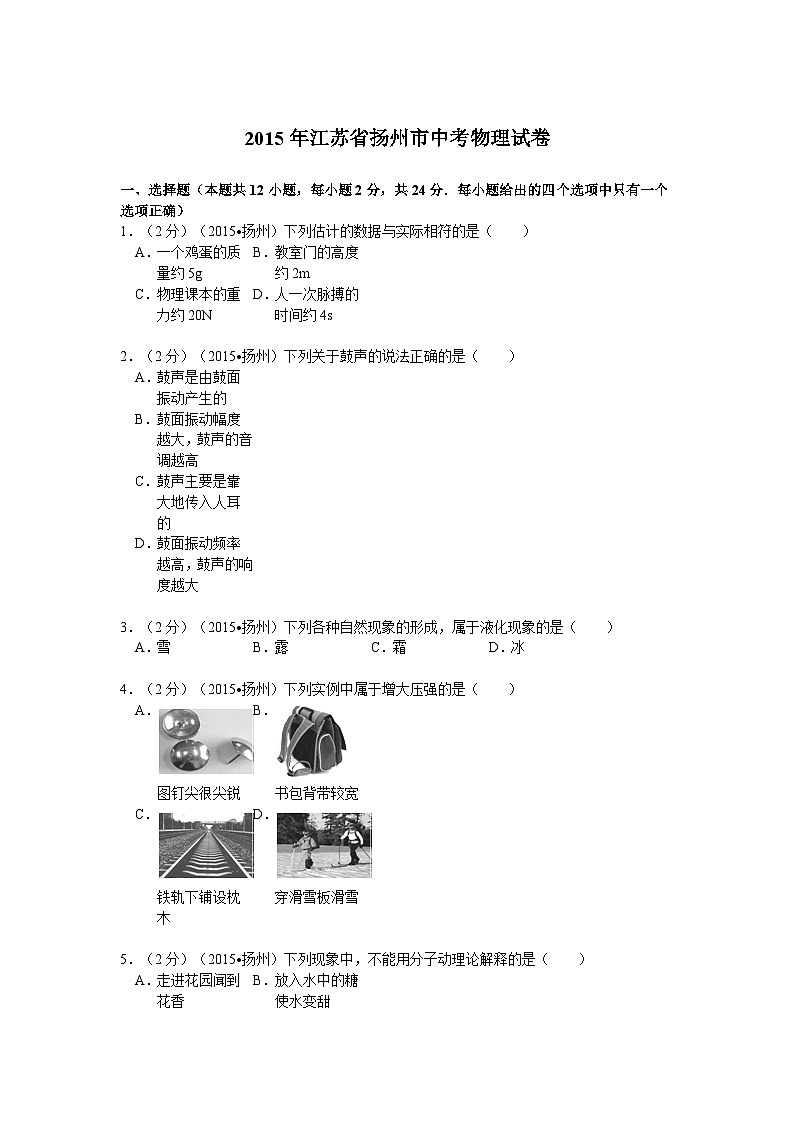

2015年江苏省扬州市中考物理试卷
一、选择题（本题共12小题，每小题2分，共24分．每小题给出的四个选项中只有一个选项正确）
1．（2分）（2015•扬州）下列估计的数据与实际相符的是（ ）
A．
一个鸡蛋的质量约5g
B．
教室门的高度约2m
C．
物理课本的重力约20N
D．
人一次脉搏的时间约4s
2．（2分）（2015•扬州）下列关于鼓声的说法正确的是（ ）
A．
鼓声是由鼓面振动产生的
B．
鼓面振动幅度越大，鼓声的音调越高
C．
鼓声主要是靠大地传入人耳的
D．
鼓面振动频率越高，鼓声的响度越大
3．（2分）（2015•扬州）下列各种自然现象的形成，属于液化现象的是（ ）
A．
雪
B．
露
C．
霜
D．
冰
4．（2分）（2015•扬州）下列实例中属于增大压强的是（ ）
A．
图钉尖很尖锐
B．
书包背带较宽
C．
铁轨下铺设枕木
D．
穿滑雪板滑雪
5．（2分）（2015•扬州）下列现象中，不能用分子动理论解释的是（ ）
A．
走进花园闻到花香
B．
放入水中的糖使水变甜
C．
看到烟雾在空中弥漫
D．
水和酒精混合总体积变小

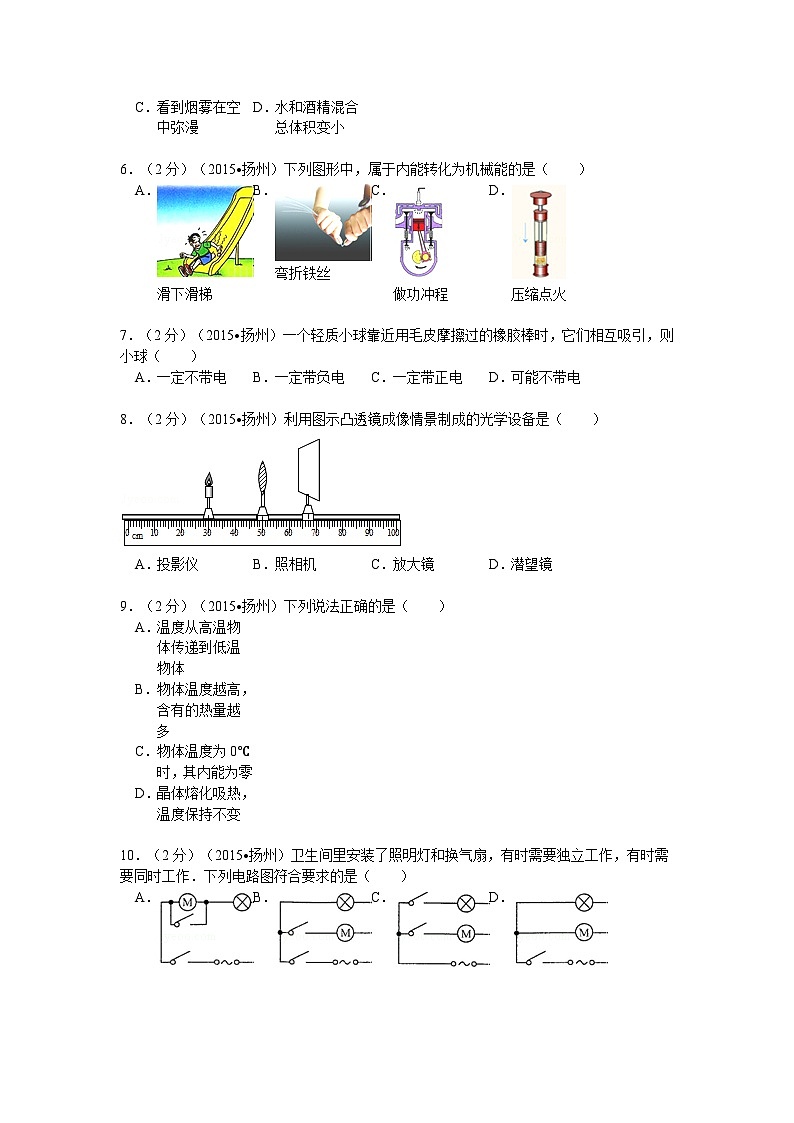

6．（2分）（2015•扬州）下列图形中，属于内能转化为机械能的是（ ）
A．
滑下滑梯
B．
弯折铁丝
C．
做功冲程
D．
压缩点火
7．（2分）（2015•扬州）一个轻质小球靠近用毛皮摩擦过的橡胶棒时，它们相互吸引，则小球（ ）
A．
一定不带电
B．
一定带负电
C．
一定带正电
D．
可能不带电
8．（2分）（2015•扬州）利用图示凸透镜成像情景制成的光学设备是（ ）
A．
投影仪
B．
照相机
C．
放大镜
D．
潜望镜
9．（2分）（2015•扬州）下列说法正确的是（ ）
A．
温度从高温物体传递到低温物体
B．
物体温度越高，含有的热量越多
C．
物体温度为0℃时，其内能为零
D．
晶体熔化吸热，温度保持不变
10．（2分）（2015•扬州）卫生间里安装了照明灯和换气扇，有时需要独立工作，有时需要同时工作．下列电路图符合要求的是（ ）
A．
B．
C．
D．

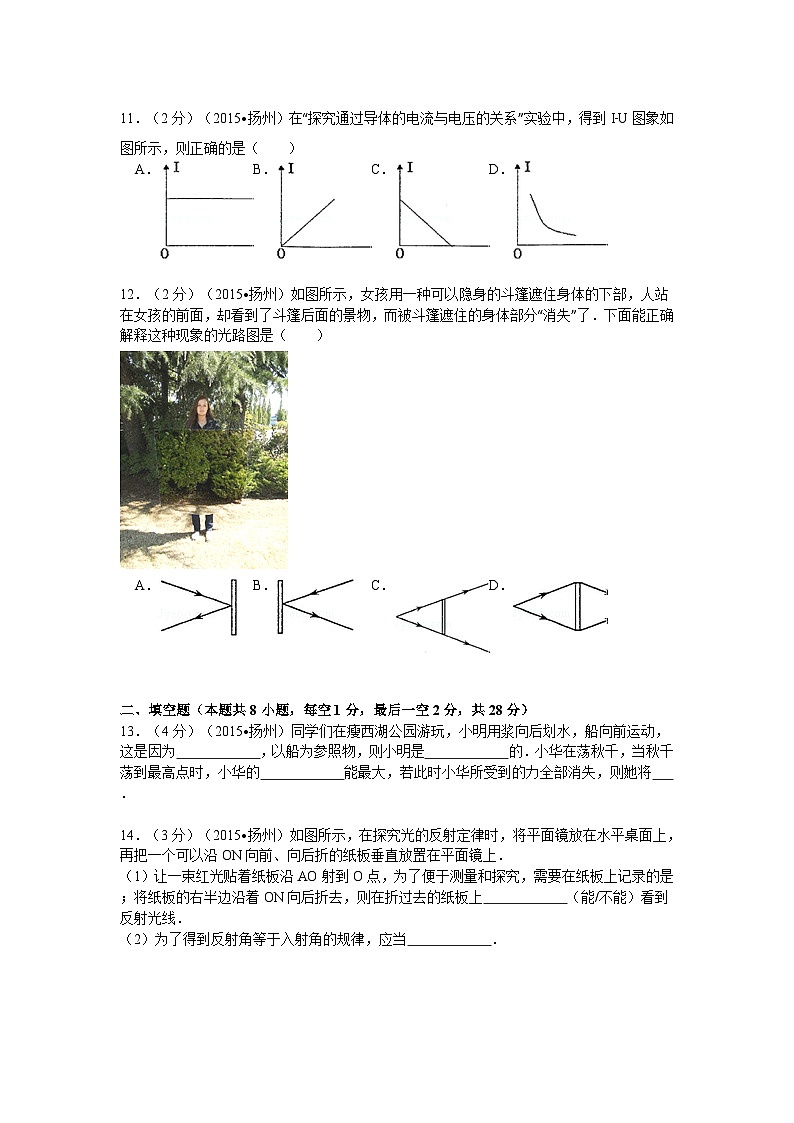

11．（2分）（2015•扬州）在“探究通过导体的电流与电压的关系”实验中，得到I﹣U图象如图所示，则正确的是（ ）
A．
B．
C．
D．
12．（2分）（2015•扬州）如图所示，女孩用一种可以隐身的斗篷遮住身体的下部，人站在女孩的前面，却看到了斗篷后面的景物，而被斗篷遮住的身体部分“消失”了．下面能正确解释这种现象的光路图是（ ）
A．
B．
C．
D．
二、填空题（本题共8小题，每空1分，最后一空2分，共28分）
13．（4分）（2015•扬州）同学们在瘦西湖公园游玩，小明用浆向后划水，船向前运动，这是因为 ，以船为参照物，则小明是 的．小华在荡秋千，当秋千荡到最高点时，小华的 能最大，若此时小华所受到的力全部消失，则她将 ．
14．（3分）（2015•扬州）如图所示，在探究光的反射定律时，将平面镜放在水平桌面上，再把一个可以沿ON向前、向后折的纸板垂直放置在平面镜上．
（1）让一束红光贴着纸板沿AO射到O点，为了便于测量和探究，需要在纸板上记录的是 ；将纸板的右半边沿着ON向后折去，则在折过去的纸板上 （能/不能）看到反射光线．
（2）为了得到反射角等于入射角的规律，应当 ．
15．（4分）（2015•扬州）如图所示，工人用滑轮组匀速提升重800N的货物，所用的拉力F为500N，货物在50s内匀速上升5m．在此过程中，货物上升的速度是 m/s；所做的有用功是 J；拉力做功的功率是 W；滑轮组的机械效率是 ．
16．（2分）（2015•扬州）如图所示，将乒乓球放在漏斗的下面紧贴漏斗，从漏斗口向上吸气，乒乓球不掉下来，这是因为 ；从漏斗口向下吹气，乒乓球也不会掉下来，这是因为 ．
17．（3分）（2015•扬州）人的眼球的晶状体相当于 透镜．近视眼看不清远处的物体，是因为物体的像落在视网膜的 面，应该利用 透镜矫正．
18．（3分）（2015•扬州）生活中，常用水做冷却剂，是因为水的 ；冬天下雪后，常在桥面上洒一些盐，这是因为加盐后，水的凝固点会 ；在锅中隔水蒸菜，打开锅盖时，看见锅中的水在沸腾，但浮在水上的碗中的水没有沸腾，这是因为 ．
19．（3分）（2015•扬州）两个电阻A和B中的电流与两端电压的关系如图，则A的阻值是 Ω．若将电阻A和B并联后接在电压为3V的电源两端，则总电流是 A，两个电阻A、B产生的热量之比是 ．
20．（6分）（2015•扬州）物理兴趣小组为了测量滑动摩擦力的大小，设计了如图所示的实验装置．实验中，小桶内装入适量的沙子，滑块恰好做匀速直线运动．（轻绳与滑轮的摩擦不计）
（1）为了测量滑块受到的滑动摩擦力，需要测量的物理量是 ．（A/B）
A．滑块的质量m1 B．小桶和沙子的总质量m2
（2）根据 可知，滑块受到的滑动摩擦力f1= ．（用物理量符号表示）
（3）小桶落地后，滑块继续向前运动，受到的滑动摩擦力f1 f2．（＜/=/＞）
（4）实验中难以判断滑块是否做匀速直线运动，请你对上述实验方法提出改进意见： ．
三、解答题（本题共8小题，共48分．解答22、23题时应有解题过程）
21．（6分）（2015•扬州）按题目要求作图：
（1）在图甲中用平面镜成像特点作出物体AB的像．
（2）在图乙中将开关和灯泡连接到家庭电路中．
（3）在图丙中标出通电螺线管的N、S极和磁感线方向．
22．（5分）（2015•扬州）平底茶杯放在水平桌面上，茶杯重3N，茶杯的底面积是25cm2，茶杯内装有200cm3的水．（g取l0N/kg）求：
（1）茶杯内水的质量．
（2）茶杯对桌面的压强．
23．（6分）（2015•扬州）如图，电源电压为6V，电阻R0=10Ω，电流表量程为0～0.6A，电压表量程为0～3V，滑动变阻器R上标有“20Ω 0.5A”字样．求：
（1）当电路中电流最小时，1min内电流通过电阻R0做的功．
（2）为了保证电路安全，滑动变阻器R接入电路的最小阻值．
24．（5分）（2015•扬州）小明用弹簧测力计、圆柱体、两个相同的圆柱形容器，分别装有一定量的水和盐水，对浸在液体中的物体所受的浮力进行了探究，其装置和弹簧测力计示数如图所示．
（1）分析图甲、乙、丙，说明浮力的大小与 有关．
（2）为了探究浮力大小与物体浸没在液体中的深度有无关系，可选用 图的装置来进行操作．
（3）圆柱体浸没在水中时受到的浮力是 N，圆柱体的体积是 m3．（g取l0N/kg）
（4）用图示实验数据测出盐水的密度是 kg/m3．
25．（5分）（2015•扬州）物理兴趣小组在“探究水果电池电压”的实验中：
小明用铜片和锌片作为电极插入较小的柠檬制成了一个水果电池，如图所示．小华用铜片和铝片插入较大的柠檬也制成了一个水果电池．他们分别连通相同的音乐芯片，小华比小明的芯片声音要响一些．由此他们作出如下猜想：
猜想一：水果电池电压可能与水果的大小有关．
猜想二：水果电池电压可能与电极的材料有关．
（1）为了验证猜想一，小明用同一个柠檬制成水果电池，沿着电极插入的方向不断慢慢地切去外侧的部分柠檬，分别测出电压，如表一所示：
表一
柠檬大小
一个
大半个
半个
小半个
电压U/V
0.80
0.80
0.80
0.80
分析表中数据，说明猜想一是 （正确/错误）的．
（2）为了验证猜想二，小华用铜片作为电池的正极，分别用外形相同的锌、铝、铁等金属片作为电池的负极，将金属片电极插入柠檬，并保持 和 相同，分别测出电压，如表二所示：
表二
电极材料
铜和锌
铜和铝
铜和铁
电压U/V
0.880
0.60
0.46
分析表中数据，得到的结论是 ．
（3）小明先将柠檬压在桌面上滚了几下，再做成水果电池，测出电压达到1.0V，据此请你提出一个有价值、可探究的问题： ．
26．（7分）（2015•扬州）在测定额定屯压为“2.5V”小灯泡电功率（正常发光时电阻约为8Ω）的实验中，电源为两节新干电池．
（1）连接电路时，开关应 ．请用笔画线将图乙电路连接完整，要求滑片P向左滑动时，接入电阻变小．
（2）电路连接后，闭合开关，移动滑片（未达到最小阻值），发现灯泡不亮，电流表有示数，电压表无示数，则故障可能是 ．
（3）排除故障后，为了测量小灯泡的额定功率，调节滑片使电压表的示数为 V，此时电流表的示数如图丙所示，则小灯泡额定功率是 W．
（4）若实验中电流表坏了，为了测量小灯泡的额定功率，小明选用一个R0=5Ω的电阻，设计了如图丁的电路及实验方案：
①调节滑片使电压表的示数为额定电压；
②保持滑片位置不变，只将电压表的a点接线改接到c点，测出R0两端的电压U0，通过计算得到小灯泡的额定功率．
指出他的设计方案中存在的两个问题：
问题一： ；问题二： ．
27．（5分）（2015•扬州）“低头族”长时间低头看手机，会引起颈部肌肉损伤．当头颅为竖直状态时，颈部肌肉的拉力为零，当头颅低下时，颈部肌肉会产生一定的拉力．为了研究颈部肌肉的拉力与低头角度大小的关系，我们可以建立一个头颅模型来模拟实验．如图甲所示，把人的颈椎简化成一个支点O，用1kg的头颅模型在重力作用下绕着这个支点O转动，A点为头颅模型的重心，B点为肌肉拉力的作用点．将细线的一端固定在B点，用弹簧测力计拉着细线模拟测量肌肉的拉力，头颅模型在转动过程中，细线拉力的方向始终垂直于OB，如图乙所示，让头颅模型从竖直状态开始转动，通过实验记录出低头角度θ及细线拉力F的数据，如下表：
低头角度θ/°
0
15
30
45
60
细线拉力F/N
0
7.3
14.0
20.2
25.0
（1）设头颅质量为8kg，当低头角度为60°时，颈部肌肉实际承受的拉力是 N．
（2）在图乙中画出细线拉力的示意图．
（3）请解释：为什么低头角度越大，颈部肌肉的拉力会越大？答 ．
（4）请你就预防和延缓颈椎损伤提出一个合理化的建议： ．
28．（9分）（2015•扬州）微波炉是人们用来加热食品的常用灶具．微波是一种高频电磁波，它能穿透陶瓷、玻璃、耐熟塑胶等材料．微波炉使用的微波频率为2450MHz．
（1）为了用电安全，微波炉应该使用 （两脚/三脚）插头．
（2）用微波炉加热饭菜时，应选用 （不锈钢/铁/玻璃）容器来加热，加热过程中是将 能转化为内能．
（3）小明想知道微波炉的热效率，他用电能表（表头如图所示）、温度计等工具进行了如下实验：
A．在杯中装有质量为m的冷水，测出水的初温为t0；
B．把杯子放进微波炉，并选择高温档；
C．将微波炉定时器旋转到两分钟的位置，同时记录电能表指示灯在这个时间内闪烁的次数；
D．加热结束后，迅速测出水的末温t．
①以上实验中，还缺少一个步骤，请你补上这个步骤： ．
②电能表指示灯闪烁一次，用电器消耗的电能E0= J．（保留一位小数）
③微波炉热效率的表达式η= ．（用字母表示）
（4）请你利用身边的器材，检验家里的微波炉是否有微波泄漏．
器材： ；
检验方法： ．
2015年江苏省扬州市中考物理试卷
参考答案与试题解析
一、选择题（本题共12小题，每小题2分，共24分．每小题给出的四个选项中只有一个选项正确）
1．（2分）（2015•扬州）下列估计的数据与实际相符的是（ ）
A．
一个鸡蛋的质量约5g
B．
教室门的高度约2m
C．
物理课本的重力约20N
D．
人一次脉搏的时间约4s
考点：
质量的估测；时间的估测；长度的估测；重力大小的估测．菁优网版权所有
专题：
估算综合应用题．
分析：
首先对题目中涉及的物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案．
解答：
解：
A、10个鸡蛋的质量大约1斤，而1斤=500g，所以一个鸡蛋的质量在50g左右．不符合实际；
B、中学生的身高在165cm左右，教室门的高度比中学生身高大一些，在200cm=2m左右．符合实际；
C、物理课本的质量在200g=0.2kg左右，物理课本的重力在G=mg=0.2kg×10N/kg=2N左右．不符合实际；
D、正常情况下，人的脉搏1min跳动75次，跳动1次的时间大约1s．不符合实际．
故选B．
点评：
本题考查对常见的一些量要数据、数量级的认识，估测是一种科学的近似计算，它不仅是一种常用的解题方法和思维方法，而且是一种重要的科学研究方法，在生产和生活中也有着重要作用．
2．（2分）（2015•扬州）下列关于鼓声的说法正确的是（ ）
A．
鼓声是由鼓面振动产生的
B．
鼓面振动幅度越大，鼓声的音调越高
C．
鼓声主要是靠大地传入人耳的
D．
鼓面振动频率越高，鼓声的响度越大
考点：
声音的综合利用．菁优网版权所有
专题：
声现象．
分析：
（1）声音是由物体的振动产生的，振动停止，发生也停止；
（2）声音的三个特征分别是：音调、响度、音色，是从不同角度描述声音的，音调指声音的高低，由振动频率决定；响度指声音的强弱或大小，与振幅和距离有关；音色是由发声体本身决定的一个特性．
解答：
解：A、鼓声是由于鼓面的振动产生的，故A正确；
B、鼓面振动幅度越大，鼓声的响度越大，故B错误；
C、鼓声主要是靠空气传入人耳的，故C错误；
D、鼓面振动频率越高，鼓声的音调越高，响度指声音的强弱或大小，与振幅和距离有关；振幅越大，则响度越大，故D错误．
故选：A．
点评：
解决此类问题要结合声音的产生和特性进行分析解答，属于基础题．
3．（2分）（2015•扬州）下列各种自然现象的形成，属于液化现象的是（ ）
A．
雪
B．
露
C．
霜
D．
冰
考点：
液化及液化现象．菁优网版权所有
专题：
汽化和液化、升华和凝华．
分析：
物体由气态变为液态的现象叫液化，根据液化的定义来一一判断．
解答：
解：A、雪是固体，是由空气中的水蒸气遇冷形成的，是凝华现象，故A错误；
B、空气中的水蒸气遇冷放出热量变为液态的小水珠附着在固体上形成露，露的形成属于液化，故B正确；
C、霜是固体，是由空气中的水蒸气遇冷形成的，是凝华现象，故C错误；
D、冰是固体，是由空气中的水蒸气遇冷形成的，是凝华现象，故D错误．
故选B．
点评：
此题考查了我们对于生活中物态变化现象的判断，是一道基础题．
4．（2分）（2015•扬州）下列实例中属于增大压强的是（ ）
A．
图钉尖很尖锐
B．
书包背带较宽
C．
铁轨下铺设枕木
D．
穿滑雪板滑雪
考点：
增大压强的方法及其应用．菁优网版权所有
专题：
压强、液体的压强．
分析：
（1）压强大小的影响因素：压力大小和受力面积大小；
（2）增大压强的方法：在压力一定时，减小受力面积来增大压强；在受力面积一定时，增大压力来增大压强；
（3）减小压强的方法：在压力一定时，增大受力面积来减小压强；在受力面积一定时，减小压力来减小压强．
解答：
解：A、图钉尖很尖锐，减小了受力面积，增大了压强，符合题意；
B、书包背带较宽，增大了受力面积，减小了压强，不符合题意；
C、铁轨下铺设枕木，增大了受力面积，减小了压强，不符合题意；
D、穿滑雪板滑雪，增大了受力面积，减小了压强，不符合题意．
故选A．
点评：
掌握压强大小的影响因素，掌握增大和减小压强的方法，能把压强知识应用到生活中．
5．（2分）（2015•扬州）下列现象中，不能用分子动理论解释的是（ ）
A．
走进花园闻到花香
B．
放入水中的糖使水变甜
C．
看到烟雾在空中弥漫
D．
水和酒精混合总体积变小
考点：
分子动理论的基本观点．菁优网版权所有
专题：
分子热运动、内能．
分析：
分子动理论包括：物质是由大量分子构成的，分子在永不停息的做无规则运动，分子间有间隙；分子间存在着相互的引力和斥力．进行分析判断即可．
解答：
解：A、进入花园闻到花香是因为花香中含有的分子不断运动，向四周扩散，使人们闻到花香，能用分子动理论解释，故A不符合题意；
B、糖加入水中，水变甜．说明糖分子在永不停息的做无规则运动．故B不符合题意；
C、烟尘虽细小，但也是有由很多分子组成的小颗粒，不是分子，不能用分子动理论解释，故C符合题意；
D、酒精和水混合后的体积变小，是因为分子之间有间隙，能用分子动理论解释，故D不符合题意；
故选C．
点评：
分子动理论内容较简单，但要知道它们各自的现象．特别是分子的扩散现象，本题是一道基础题．
6．（2分）（2015•扬州）下列图形中，属于内能转化为机械能的是（ ）
A．
滑下滑梯
B．
弯折铁丝
C．
做功冲程
D．
压缩点火
考点：
能量的相互转化．菁优网版权所有
专题：
热和能．
分析：
其它形式的能转化为机械能的事例有个共同的特点，最后使物体运动．例如：电能转化为机械能的电动机；内能转化为机械能的做功冲程，燃气推动活塞运动等．
解答：
解：A、滑下滑梯感觉热，是一种摩擦生热，是机械能转化为内能，不符合题意．
B、弯折铁丝，铁丝发热，是对物体做功，物体的内能增大，是机械能转化为内能，不符合题意．
C、内燃机正在工作，高温高压的燃气推动活塞做功，内能转化为机械能，符合题意．
D、压缩点火，是对空气做功使空气的内能增加，温度升高达到了棉花的燃点，是机械能转化为内能，不符合题意．
故选C．
点评：
（1）掌握能的守恒定律．（2）掌握机械能与其它形式能之间的转化．
7．（2分）（2015•扬州）一个轻质小球靠近用毛皮摩擦过的橡胶棒时，它们相互吸引，则小球（ ）
A．
一定不带电
B．
一定带负电
C．
一定带正电
D．
可能不带电
考点：
物体带电情况的判断．菁优网版权所有
专题：
电流和电路．
分析：
带电体具有吸引轻小物体的性质；电荷间相互作用的规律：同种电荷相互排斥，异种电荷相互吸引．
解答：
解：用毛皮摩擦过的橡胶棒带负电，把一个轻质的小球靠近用毛皮摩擦过的橡胶棒时，它们相互吸引；
说明这个小球可能带与橡胶棒不同的电荷（正电荷），也可能不带电．
故选项ABC错误，选项D正确．
故选D．
点评：
考查了电荷间的相互作用规律和带电体能吸引轻小物体的性质的应用，属于基础题目．
8．（2分）（2015•扬州）利用图示凸透镜成像情景制成的光学设备是（ ）
A．
投影仪
B．
照相机
C．
放大镜
D．
潜望镜
考点：
凸透镜成像的应用．菁优网版权所有
专题：
透镜及其应用．
分析：
根据凸透镜成像的三种情况和应用进行判断：
u＞2f，f＜v＜2f，成倒立、缩小的实像，应用于照相机和摄像机．
2f＞u＞f，v＞2f，成倒立、放大的实像，应用于幻灯机和投影仪．
u＜f，成正立、放大的虚像，应用于放大镜和老花镜．
解答：
解：观察图可知，物距为20cm，像距为17cm，由凸透镜成像规律可知，物距大于像距，则像是倒立、缩小的实像，故是照相机的原理．
故选B．
点评：
此题主要考查了凸透镜成像的应用，要熟记凸透镜成像的规律，特别搞清物距与像距之间的关系．
9．（2分）（2015•扬州）下列说法正确的是（ ）
A．
温度从高温物体传递到低温物体
B．
物体温度越高，含有的热量越多
C．
物体温度为0℃时，其内能为零
D．
晶体熔化吸热，温度保持不变
考点：
温度、热量与内能的关系．菁优网版权所有
专题：
热和能．
分析：
①热传递实质是内能从高温物体转移到低温物体，或者是从一个物体的高温部分传到低温部分，必须有温度差；
②热量是过程量，就是说，热量只存在于热传递或热交换过程中，只能说吸收或放出热量，热量传递等；热量不是状态量，不能说含有或者具有热量；
③一切物体都是由分子组成的，分子在任何情况下都具有内能；
④晶体在熔化过程中，吸收热量，内能增加，温度保持不变．
解答：
解：
A、热传递实质是内能从高温物体转移到低温物体，传递的不是温度，传递的是热量．此选项错误；
B、温度越高的物体，分子运动越剧烈，热量是热传递过程中传递的内能多少，不是含有热量多．此选项错误；
C、一切物体的分子都在永不停息地做无规则运动，即一切物体都有内能．此选项错误；
D、晶体熔化过程吸热，内能增加，状态发生改变，但温度保持不变．此选项正确．
故选D．
点评：
此题考查的是内能的影响因素、内能与热量的区别、晶体熔化的特点，需要清楚的是：内能不是热量，内能不计与温度有关．
10．（2分）（2015•扬州）卫生间里安装了照明灯和换气扇，有时需要独立工作，有时需要同时工作．下列电路图符合要求的是（ ）
A．
B．
C．
D．
考点：
串、并联电路的设计．菁优网版权所有
专题：
电流和电路．
分析：
由题意可知，照明灯和换气扇都能各自独立工作，说明它们的连接方式是并联．结合选项中的电路图可做出判断．
解答：
解：照明灯和换气扇，有时需要独立工作，有时需要同时工作．说明电灯与风扇相互不影响，能独立工作，故应使电灯与风扇并联，且各自的支路有一个开关控制，干路上没有开关．对照选项中的电路图可知，只有C符合要求．
故选C．
点评：
本题考查了并联电路的特点：用电器并联时可以相互不影响，开关可以各自控制自己的支路．
11．（2分）（2015•扬州）在“探究通过导体的电流与电压的关系”实验中，得到I﹣U图象如图所示，则正确的是（ ）
A．
B．
C．
D．
考点：
欧姆定律．菁优网版权所有
专题：
欧姆定律．
分析：
根据控制变量法和欧姆定律可知：电阻一定时，通过导体的电流与其两端的电压成正比．由此分析各图即可．
解答：
解：
探究“电流与电压的关系”的实验过程中，保持定值电阻不变，只改变导体的两端的电压，由欧姆定律可知：电阻一定时，导体中的电流跟导体两端的电压成正比．
A、由图A可知：电流不随电压变化，故A错误；
B、由图B可知：电流与电压与正比，故B正确；
C、由图C可知：电流随电压增加而减小，故C错误；
D、由图D可知：电流随电压的增加而减小，故D错误．
故选B．
点评：
本题考查对I﹣U图象的认识和理解，关键知道电阻一定时，导体中的电流跟导体两端的电压成正比．
12．（2分）（2015•扬州）如图所示，女孩用一种可以隐身的斗篷遮住身体的下部，人站在女孩的前面，却看到了斗篷后面的景物，而被斗篷遮住的身体部分“消失”了．下面能正确解释这种现象的光路图是（ ）
A．
B．
C．
D．
考点：
光直线传播的应用．菁优网版权所有
专题：
光的传播和反射、平面镜成像．
分析：
光在同种均匀介质中是沿直线传播的．
光遇到水面、玻璃以及其他许多物体的表面都会发生反射；
当光从一种介质斜射入另一种介质时，传播方向发生偏折，这种现象叫做光的折射
解答：
解：人站在女孩的前面，却看到了斗篷后面的景物，而被斗篷遮住的身体部分“消失”了，这属于光沿直线传播的事例，选项D符合题意．
故选：D．
点评：
本题考查光沿直线传播的运用，一般来说：①影子（皮影戏、手影、人影、立竿见影、日晷）、日月食、小孔成像（树下的光斑、针孔照相机）都属光的直线传播原理．
二、填空题（本题共8小题，每空1分，最后一空2分，共28分）
13．（4分）（2015•扬州）同学们在瘦西湖公园游玩，小明用浆向后划水，船向前运动，这是因为 物体间力的作用是相互 ，以船为参照物，则小明是 静止 的．小华在荡秋千，当秋千荡到最高点时，小华的 重力势 能最大，若此时小华所受到的力全部消失，则她将 保持静止状态 ．
考点：
力作用的相互性；运动和静止的相对性；牛顿第一定律；动能和势能的大小变化．菁优网版权所有
专题：
运动和力．
分析：
解答此题需要掌握以下知识点：
①力的作用是相互的，当一个物体对另一个物体有力的作用时，另一个物体也同时对这个物体有力的作用；
②被研究的物体与所选的标准，即参照物之间的相对位置是否发生了改变，如果发生改变，则物体是运动的；如果未发生变化，则物体是静止的；
③动能大小的影响因素：质量、速度．质量越大，速度越大，动能越大．重力势能大小的影响因素：质量、被举得高度．质量越大，高度越高，重力势能越大．
④当物体不受力时，将保持静止状态或匀速直线运动状态．
解答：
解：
①因为力的作用是相互的，小明用桨向后划水（给水向后的作用力），水给桨一个向前的反作用力，所以船就向前运动；
②小明在湖面上划船，以船为参照物，小明与船的位置没有变化，小明是静止的；
③当秋千运动到最高点时，动能全部转化为重力势能，小华的重力势能最大；
④当小华运动到最高点时，动能全部转化为重力势能，处于瞬间静止状态，如果此时她受到的力全部消失，她将保持静止状态．
故答案为：物体间力的作用是相互；静止；重力势；保持静止状态．
点评：
此题主要考查学生对参照物及其选择、力的作用的相互性、动能、重力势能、弹性势能的影响因素、牛顿第一定律的理解和掌握，此类题目在现实生活中十分常见，要引导学生注意理论联系实际，激发学生学习物理的兴趣．
14．（3分）（2015•扬州）如图所示，在探究光的反射定律时，将平面镜放在水平桌面上，再把一个可以沿ON向前、向后折的纸板垂直放置在平面镜上．
（1）让一束红光贴着纸板沿AO射到O点，为了便于测量和探究，需要在纸板上记录的是 反射光线的传播路径 ；将纸板的右半边沿着ON向后折去，则在折过去的纸板上 不能 （能/不能）看到反射光线．
（2）为了得到反射角等于入射角的规律，应当 改变入射角大小，进行多次实验，进行多次测量 ．
考点：
光的反射定律．菁优网版权所有
专题：
光的传播和反射、平面镜成像．
分析：
（1）光的反射定律：反射光线、入射光线、法线在同一平面内，反射光线和入射光线分居在法线的两侧．反射角等于反射角；
（2）为了得出普遍结论，应进行多次实验，测出多组实验数据．
解答：
解：（1）为了便于测量和研究，需要把反射光线的传播路径记录在纸板上，可以用量角器代替纸板，这样就可以直接读出反射角和入射角的大小，进行比较；
法线在纸板上，法线与镜面垂直，入射光线、法线、反射光线在同一平面内，如果将纸板的右半边沿着ON向后折去，入射光沿纸板照射后，反射光线不在纸板上，则我们在纸板上看不到反射光线；
（2）只进行一次实验，根据一次测量就得出实验结论，实验结论不具有普遍性，为了得出普遍结论，使结论符合客观事实，应改变入射角大小，进行多次实验，进行多次测量．
故答案为：（1）反射光线的传播路径；不能；（2）改变入射角大小，进行多次实验，进行多次测量．
点评：
本题考查了研究光的反射定律的实验．本实验可以得出：反射光线、入射光线、法线在同一平面内，反射光线和入射光线分居法线的两侧，反射角随入射角的改变而改变．
15．（4分）（2015•扬州）如图所示，工人用滑轮组匀速提升重800N的货物，所用的拉力F为500N，货物在50s内匀速上升5m．在此过程中，货物上升的速度是 0.1 m/s；所做的有用功是 4000 J；拉力做功的功率是 100 W；滑轮组的机械效率是 80% ．
考点：
功的计算；滑轮（组）的机械效率；功率的计算．菁优网版权所有
专题：
功、功率、机械效率．
分析：
（1）根据v=计算货物上升的速度；
（2）根据公式W=Gh可求出拉力所做的有用功；
（3）根据公式W=Fs求出拉力做的总功，根据公式P=可求出功率；
（4）根据图中滑轮组中线的绕法，利用滑轮组机械效率的公式η====即可求出．
解答：
解：（1）在此过程中，货物上升的速度v===0.1m/s；
（2）拉力做的有用功W有用=Gh=800N×5m=4000J；
（3）因为货物上升5m，所以绳子自由端被拉下的距离s=nh=2×5m=10m，
拉力做的功为：W总=Fs=500N×10m=5000J；
功率：P===100W；
（4）使用滑轮组时，动滑轮是由两股绳子承担，则绳子自由端被拉下的距离s=2h，
因为η====，
所以滑轮组的机械效率η===80%．
故答案为：0.1；4000；100；80%．
点评：
考查了滑轮组的机械效率的计算以及滑轮组的使用特点，注意绳子自由端和物体被提升高度的关系．
16．（2分）（2015•扬州）如图所示，将乒乓球放在漏斗的下面紧贴漏斗，从漏斗口向上吸气，乒乓球不掉下来，这是因为 乒乓球下方空气压强大于上方空气压强 ；从漏斗口向下吹气，乒乓球也不会掉下来，这是因为 气体流速越大，压强越小 ．
考点：
流体压强与流速的关系．菁优网版权所有
专题：
气体的压强、流体压强与流速的关系．
分析：
液体和气体都称为流体，生活中常见的流体是水和空气，流体流速越大的地方、压强越小，流体流速越小的地方、压强越大．
解答：
解：沿漏斗管口用力吸气时，乒乓球上方的空气被吸走一部分，气体压强变小，乒乓球下方的空气压强不变，因此乒乓球下方空气压强大于上方空气压强，乒乓球下方空气把乒乓球托住了；
当沿漏斗管口用力吹气时，乒乓球上面的空气流速加快，压强变小，而球下方的压强仍是大气压，大于球上方的压强，故乒乓球不会掉下去，由此可知：气体流速越大，压强越小．
故答案为：乒乓球下方空气压强大于上方空气压强；气体流速越大，压强越小．
点评：
本题考查流体压强与流速的关系及其在生活中的应用，我们平时要多观察生活中的现象，并用所学知识解释生活中的现象．
17．（3分）（2015•扬州）人的眼球的晶状体相当于 凸 透镜．近视眼看不清远处的物体，是因为物体的像落在视网膜的 前 面，应该利用 凹 透镜矫正．
考点：
近视眼的成因与矫正办法．菁优网版权所有
专题：
透镜及其应用．
分析：
人的眼球的晶状体相当于凸透镜．近视眼的晶状体较厚，会聚能力较强，看远处的物体时，将像成在视网膜的前面，需戴凹透镜矫正．
解答：
解：人的眼球的晶状体相当于凸透镜．近视眼的晶状体和角膜构成的透镜较厚，会聚能力较强，看远处的物体时，将像成在视网膜的前面．
佩戴发散透镜即凹透镜，可以使光线推迟会聚，使所成的像相对于晶状体后移，成在视网膜上．
故答案为：凸；前；凹．
点评：
近视眼的晶状体较厚，会聚能力较强，看远处的物体时，将像成在视网膜的前面，需戴凹透镜矫正．
远视眼的晶状体较薄，会聚能力较弱，看近处的物体时，将像成在视网膜的后面，需戴凸透镜矫正．
18．（3分）（2015•扬州）生活中，常用水做冷却剂，是因为水的 比热容大 ；冬天下雪后，常在桥面上洒一些盐，这是因为加盐后，水的凝固点会 降低 ；在锅中隔水蒸菜，打开锅盖时，看见锅中的水在沸腾，但浮在水上的碗中的水没有沸腾，这是因为 碗中的水达到沸点后无法继续吸热 ．
考点：
水的比热容的特点及应用；沸腾及沸腾条件．菁优网版权所有
专题：
热和能．
分析：
（1）比热容是反映不同物质吸放热能力的一个物理量．物质的比热容越大，在质量和升高温度相同时，吸收热量多．
（2）当水中含有杂质时，其凝固点会降低；
（3）沸腾的条件有两个：达到沸点、继续吸热；当两个条件同时具备时液体才能沸腾．
解答：
解：（1）因为水的比热容大，相同质量的水和其它物质比较，升高相同的温度，水吸收的热量多，所以汽车散热器常用水作为冷却剂．
（2）冬天下雪后，常在桥面上洒一些盐，这是因为加盐后，水的凝固点会降低，使水不易再结冰；
（3）因为液体沸腾需要两个条件：达到沸点，继续吸热．当锅中的水达到沸点后，碗内的水也达到沸点．碗内的水如果沸腾需继续吸热，但由于锅中的水和碗内的水温度相同，不再发生热传递．所以碗内的水不会沸腾．
故答案为：比热容大；降低；碗中的水达到沸点后无法继续吸热．
点评：
本题考查了水的比热容的特点及应用、降低水的凝固点的方法，以及水沸腾的条件等，属热学的综合题．
19．（3分）（2015•扬州）两个电阻A和B中的电流与两端电压的关系如图，则A的阻值是 5 Ω．若将电阻A和B并联后接在电压为3V的电源两端，则总电流是 0.9 A，两个电阻A、B产生的热量之比是 2：1 ．
考点：
欧姆定律的应用；焦耳定律的计算公式及其应用．菁优网版权所有
专题：
电路和欧姆定律．
分析：
（1）由电路图可知，两电阻的U﹣I图象为一次函数，则元件A和元件B为定值电阻，再根据图象读出任意一组电压和电流值，根据欧姆定律求出两元件的阻值；
（2）两电阻并联时两端的电压相等，根据图象读出通过的电流，根据并联电路的电流特点求出电路中的总电流；
（3）根据公式Q=I2Rt可计算两个电阻产生的热量之比．
解答：
解：（1）由图象可知，两元件为定值电阻，且当UA=UB=3V时，IA=0.6A，IB=0.3A，
由I=可得，两元件的电阻：
RA===5Ω，RB===10Ω．
（2）因并联电路中各支路两端的电压相等，
所以，将A和B并联后接在电压为3V的电源两端时，UA=UB=3V，
由图象可知，IA=0.6A，IB=0.3A，
因并联电路中干路电流等于各支路电流之和，
所以，通过A和B的总电流：
I=IA+IB=0.6A+0.3A=0.9A．
（3）根据公式Q=I2Rt，通电时间相同时，两电阻产生的热量之比：
QA：QB=IA2RAt：IB2RBt==．
故答案为：5； 0.9； 2：1．
点评：
本题考查了并联电路的特点和欧姆定律的应用、焦耳定律公式的应用，关键是根据图象读出电压和电流的对应值．
20．（6分）（2015•扬州）物理兴趣小组为了测量滑动摩擦力的大小，设计了如图所示的实验装置．实验中，小桶内装入适量的沙子，滑块恰好做匀速直线运动．（轻绳与滑轮的摩擦不计）
（1）为了测量滑块受到的滑动摩擦力，需要测量的物理量是 B ．（A/B）
A．滑块的质量m1 B．小桶和沙子的总质量m2
（2）根据 二力平衡条件 可知，滑块受到的滑动摩擦力f1= m2g ．（用物理量符号表示）
（3）小桶落地后，滑块继续向前运动，受到的滑动摩擦力f1 = f2．（＜/=/＞）
（4）实验中难以判断滑块是否做匀速直线运动，请你对上述实验方法提出改进意见： 把滑块放到木板上，将弹簧测力计右端固定，左端水平拉着滑块，水平抽动长木板，读出测力计示数（如图所示），这种情况下拉动木板可以不匀速，弹簧测力计示数能稳定 ．
考点：
探究摩擦力的大小与什么因素有关的实验．菁优网版权所有
专题：
探究型实验综合题．
分析：
（1）根据二力平衡条件进行分析；
（2）摩擦力等于物体的重力，根据公式G=mg得出表达式；
（3）影响滑动摩擦力的因素是压力大小和接触面的粗糙程度，据此分析解答；
（4）实验过程中，不容易控制滑块进行匀速直线运动．
解答：
解：（1）此题通过砝码和托盘对滑块的拉力使滑块做匀速直线运动，所以实验中应测量托盘和砝码的总质量m2；
（2）滑动摩擦力大小等于托盘和砝码的总重力，则f1=G=m2g；
（3）由于压力不变，接触面的粗糙程度不变，则滑块所受滑动摩擦力不变，故f1=f2；
（4）实验中难以判断滑块是否做匀速直线运动，改进方案：把滑块放到木板上，将弹簧测力计右端固定，左端水平拉着滑块，水平抽动长木板，读出测力计示数（如图所示），这种情况下拉动木板可以不匀速，弹簧测力计示数能稳定．
故答案为：（1）B；（2）m2g；（3）=；（4）把滑块放到木板上，将弹簧测力计右端固定，左端水平拉着滑块，水平抽动长木板，读出测力计示数（如图所示），这种情况下拉动木板可以不匀速，弹簧测力计示数能稳定．
点评：
此题是测量滑块与木板之间的滑动摩擦力实验，考查了二力平衡条件及重力公式的应用，同时考查了学生根据情况对实验进行分析的能力．
三、解答题（本题共8小题，共48分．解答22、23题时应有解题过程）
21．（6分）（2015•扬州）按题目要求作图：
（1）在图甲中用平面镜成像特点作出物体AB的像．
（2）在图乙中将开关和灯泡连接到家庭电路中．
（3）在图丙中标出通电螺线管的N、S极和磁感线方向．
考点：
平面镜成像的相关作图；通电螺线管的磁场；家庭电路的连接．菁优网版权所有
专题：
图像综合题．
分析：
（1）平面镜成像的特点是：像与物关于平面镜对称，可以先作出物体A、B端点AB的像点A′、B′，连接A′、B′即为物体AB在平面镜中所成的像．
（2）开关控制用电器，开关和用电器之间是串联的，火线首先进入开关．
（3）由电源的正负极可知电流的方向，由安培定则可得出螺线管的磁极，然后画出磁感线的方向．
解答：
解：
（1）先作出端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′即为物体AB的像，如图所示：
（2）火线首先接开关，再接灯泡、零线．如图所示：
；
（3）电源右侧为正极，则电流由右侧流入，根据安培定则：用右手握住螺线管，使四指所指的方向为电流的方向，则大拇指所指的左侧为N极，右侧为S极，外部磁感线由N指向S．如图所示：
．
点评：
（1）平面镜成像特点是：大小相等、连线与镜面垂直、到镜面的距离相等、像是虚像；
（2）掌握家庭电路中两孔插座、三孔插座、开关、灯泡的接法．连接家庭电路既要保证用电器的正常工作，又要保证使用的安全性．
（3）安培定则中共涉及三个方向：电流方向、磁场方向、线圈绕向告诉其中的两个可以确定第三个．
22．（5分）（2015•扬州）平底茶杯放在水平桌面上，茶杯重3N，茶杯的底面积是25cm2，茶杯内装有200cm3的水．（g取l0N/kg）求：
（1）茶杯内水的质量．
（2）茶杯对桌面的压强．
考点：
压强的大小及其计算；密度公式的应用．菁优网版权所有
专题：
计算题；压强、液体的压强．
分析：
（1）知道水的体积和密度，根据m=ρV求出水的质量；
（2）根据G=mg求出水的重力，茶杯对桌面的压力等于水和茶杯的重力之和，又知道茶杯的底面积，根据p=求出茶杯对桌面的压强．
解答：
解：（1）由ρ=可得，茶杯内水的质量：
m水=ρV=1.0g/cm3×200cm3=200g=0.2kg；
（2）茶杯内水的水的重力：
G水=m水g=0.2kg×10N/kg=2N，
茶杯对桌面的压力：
F=G水+G杯=2N+3N=5N，
茶杯对桌面的压强：
p===2000Pa．
答：（1）茶杯内水的质量为0.2kg；
（2）茶杯对桌面的压强为2000Pa．
点评：
本题考查了密度公式和重力公式、压强公式的应用，要注意水平面上物体的压力和自身的重力相等．
23．（6分）（2015•扬州）如图，电源电压为6V，电阻R0=10Ω，电流表量程为0～0.6A，电压表量程为0～3V，滑动变阻器R上标有“20Ω 0.5A”字样．求：
（1）当电路中电流最小时，1min内电流通过电阻R0做的功．
（2）为了保证电路安全，滑动变阻器R接入电路的最小阻值．
考点：
电功的计算；欧姆定律的应用．菁优网版权所有
专题：
电路和欧姆定律．
分析：
（1）由图R与R0串联，当滑片在左端最大处时电路中电流最小，计算出这个最小电流，根据W=I2Rt计算R0上1min内电流做功；
（2）为了保证电路安全，由电流表、电压表和滑动变阻器的规格，根据欧姆定律列式求解．
解答：
解：
（1）由图R与R0串联，当滑片在左端最大处时电路总电阻最大，电流最小，
此时电路中电流：I===0.2A，
W=UIt=I2Rt
1min内电流通过电阻R0做的功：
W0=I2R0t=（0.2A）2×10Ω×60s=24J；
（2）由题电流表量程为0～0.6A，滑动变阻器R规格为“20Ω 0.5A”，
为保证电路安全，电路中最大电流为0.5A，
所以：≤0.5A，
即：≤0.5A，解得R≥2Ω，
为保证电路安全，电压表示数（R0两端电压）不超过3V，
所以：×R0≤3V，
即：×10Ω≤3V，解得R≥10Ω，
由上可知：为了保证电路安全，滑动变阻器R接入电路的最小阻值为10Ω．
答：（1）当电路中电流最小时，1min内电流通过电阻R0做的功为24J；
（2）为了保证电路安全，滑动变阻器R接入电路的最小阻值为10Ω．
点评：
本题考查串联电路的特点和欧姆定律公式的应用，注意保证电路安全电路中最大电流不是0.6A而是0.5A．
24．（5分）（2015•扬州）小明用弹簧测力计、圆柱体、两个相同的圆柱形容器，分别装有一定量的水和盐水，对浸在液体中的物体所受的浮力进行了探究，其装置和弹簧测力计示数如图所示．
（1）分析图甲、乙、丙，说明浮力的大小与 物体排开液体的体积 有关．
（2）为了探究浮力大小与物体浸没在液体中的深度有无关系，可选用 丙、丁 图的装置来进行操作．
（3）圆柱体浸没在水中时受到的浮力是 4 N，圆柱体的体积是 4×10﹣4 m3．（g取l0N/kg）
（4）用图示实验数据测出盐水的密度是 1.1×103 kg/m3．
考点：
探究浮力大小的实验．菁优网版权所有
专题：
探究型实验综合题．
分析：
（1）分析图示实验，根据实验控制的变量与实验现象得出实验结论．
（2）探究浮力与物体浸入液体深度的关系，应控制液体密度与物体排开液体的体积相同而物体浸没在液体中的深度不同，分析图示实验，然后答题．
（3）物体的重力与测力计拉力之差是物体受到的浮力，根据浮力公式求出物体的体积．
（4）根据浮力公式求出盐水的密度．
解答：
解：（1）由图甲、乙、丙所示实验可知，物体排开液体的密度相同而排开液体的体积不同，物体受到的浮力不同，由此可知，浮力大小与物体排开液体的体积有关．
（2）探究浮力与物体浸入液体深度的关系，应控制液体密度与物体排开液体的体积相同而物体浸没在液体中的深度不同，由图示实验可知，图丙、丁所示实验中物体排开液体的密度、物体排开液体的体积相同而物体浸没在液体中的深度不同，可以选用图丙、丁所示实验探究浮力大小与物体浸没在液体中的深度有无关系．
（3）由图甲、丙所示实验可知，圆柱体浸没在水中时受到的浮力：F浮=G﹣F=5N﹣1N=4N；
浮力：F浮=ρ水gV排，圆柱体的体积：V=V排===4×10﹣4m3；
（4）由图甲、戊所示实验可知，圆柱体浸没在盐水中所受浮力：F浮盐水=G﹣F′=5N﹣0.6N=4.4N，
浮力F浮盐水=ρ盐水gV排，盐水的密度：ρ盐水===1.1×103kg/m3；
故答案为：（1）物体排开液体的体积；（2）丙、丁；（3）4；4×10﹣4；（4）1.1×103．
点评：
本题考查了探究影响浮力大小因素实验、求物体的体积与密度问题，要掌握称重法测浮力的方法、应用浮力公式即可解题，应用控制变量法是正确解题的关键．
25．（5分）（2015•扬州）物理兴趣小组在“探究水果电池电压”的实验中：
小明用铜片和锌片作为电极插入较小的柠檬制成了一个水果电池，如图所示．小华用铜片和铝片插入较大的柠檬也制成了一个水果电池．他们分别连通相同的音乐芯片，小华比小明的芯片声音要响一些．由此他们作出如下猜想：
猜想一：水果电池电压可能与水果的大小有关．
猜想二：水果电池电压可能与电极的材料有关．
（1）为了验证猜想一，小明用同一个柠檬制成水果电池，沿着电极插入的方向不断慢慢地切去外侧的部分柠檬，分别测出电压，如表一所示：
表一
柠檬大小
一个
大半个
半个
小半个
电压U/V
0.80
0.80
0.80
0.80
分析表中数据，说明猜想一是 错误 （正确/错误）的．
（2）为了验证猜想二，小华用铜片作为电池的正极，分别用外形相同的锌、铝、铁等金属片作为电池的负极，将金属片电极插入柠檬，并保持 电极间距离 和 插入深度 相同，分别测出电压，如表二所示：
表二
电极材料
铜和锌
铜和铝
铜和铁
电压U/V
0.880
0.60
0.46
分析表中数据，得到的结论是 水果电池电压与电极的材料有关 ．
（3）小明先将柠檬压在桌面上滚了几下，再做成水果电池，测出电压达到1.0V，据此请你提出一个有价值、可探究的问题： 水果电池的电压可能与水果的软硬度有关 ．
考点：
控制变量法与探究性实验方案．菁优网版权所有
专题：
探究型实验综合题．
分析：
（1）根据猜想，水果电池电压与多个因素有关，探究过程中应用到控制变量法．分析表格中数据可得结论；
（2）除了猜想的因素外，水果电池电压与两电极间的距离、电极插入水果的深度可能有关；分析表格数据可得结论；
（3）将柠檬压在桌面上滚了几下，柠檬会变软，由此提出可探究的问题．
解答：
解：
（1）小明用同一个柠檬制成水果电池，沿着电极插入的方向不断慢慢地切去外侧的部分柠檬，这样就控制了电极材料，
通过表一中的数据可知，水果大小变化后，电压表的示数不变，可得结论：水果电池电压与水果大小无关．即猜想一错误．
（2）除了猜想的因素外，水果电池电压与两电极间的距离、电极插入水果的深度可能有关．将金属片电极插入柠檬时还要保持插入深度和距离；
由表格二数据，铜与不同金属做电极时，电压表示数不同，说明水果电池电压与电极的材料有关；
（3）将柠檬压在桌面上滚动后，柠檬会变软，测出电压不同，由此提出的探究问题：水果电池的电压可能与水果的软硬度有关．
故答案为：（1）错误；
（2）电极间距离；插入深度；水果电池电压与电极的材料有关；
（3）水果电池的电压可能与水果的软硬度有关．
点评：
本题目结合水果电池电压的影响因素，考查对控制变量法的理解和运用，这种研究方法就是把多因素的问题变成多个单因素的问题来研究．
26．（7分）（2015•扬州）在测定额定屯压为“2.5V”小灯泡电功率（正常发光时电阻约为8Ω）的实验中，电源为两节新干电池．
（1）连接电路时，开关应 断开 ．请用笔画线将图乙电路连接完整，要求滑片P向左滑动时，接入电阻变小．
（2）电路连接后，闭合开关，移动滑片（未达到最小阻值），发现灯泡不亮，电流表有示数，电压表无示数，则故障可能是 灯泡短路 ．
（3）排除故障后，为了测量小灯泡的额定功率，调节滑片使电压表的示数为 2.5 V，此时电流表的示数如图丙所示，则小灯泡额定功率是 0.75 W．
（4）若实验中电流表坏了，为了测量小灯泡的额定功率，小明选用一个R0=5Ω的电阻，设计了如图丁的电路及实验方案：
①调节滑片使电压表的示数为额定电压；
②保持滑片位置不变，只将电压表的a点接线改接到c点，测出R0两端的电压U0，通过计算得到小灯泡的额定功率．
指出他的设计方案中存在的两个问题：
问题一： 无论怎样调节变阻器，都不能使灯泡正常发光 ；问题二： 只将电压表的a点接线改接到c点，电压表的正负接线柱接反，无法测出R0两端的电压 ．
考点：
电功率的测量．菁优网版权所有
专题：
探究型实验综合题．
分析：
（1）为保护电路，连接电路过程中开关应该断开；
滑片P向左滑动时，接入电阻变小，则变阻器的下面应接左边的接线柱；
（2）发现灯泡不亮，电流表有示数，则电路为发生断路，电压表无示数，说明与电压表并联的用电器两端无电压，则与电压表并联的电路短路；
（3）要测灯泡的额定功率，应使灯泡两端的电压等于其额定电压；
根据图丙读出电流表的示数，由P=UI计算出灯泡的额定电功率；
（4）根据串联电路的特点分析灯泡是否能够正常发光；
电压表并联在电路中，电流应由正接线柱流入，负接线柱流出．
解答：
解：（1）连接电路时，开关应断开；
将变阻器串联在电路中，滑片P向左滑动时，接入电阻变小，则变阻器的下面应接左边的接线柱，如图所示：
（2）灯泡不亮，电流表有示数，电压表无示数，则可能与电压表并联的灯泡短路；
（3）要测量灯泡的额定功率，应使灯泡两端的电压等于其额定电压，则应调节滑片使电压表的示数为2.5V；
由图丙知，电流表选择0～0.6A的量程，示数为0.3A；
则额定电功率P=UI=2.5V×0.3A=0.75W；
（4）由题意知，电源电压约为3V，灯泡正常发光时电阻约为8Ω，当变阻器电阻为零时，设灯泡两端的电压为U，根据串联电路的特点：
=
即=
解得：U≈1.8V，所以无论怎样调节变阻器，都不能使灯泡正常发光；
保持滑片位置不变，只将电压表的a点接线改接到c点，电压表的正负接线柱接反，无法测出R0两端的电压．
故答案为：（1）断开；见上图；（2）灯泡短路；（3）2.5；0.75；（4）无论怎样调节变阻器，都不能使灯泡正常发光；只将电压表的a点接线改接到c点，电压表的正负接线柱接反，无法测出R0两端的电压．
点评：
本题是测量小灯泡的额定功率实验，考查了电路的连接、电路故障的分析、电流表的读数及电功率的计算，同时考查了对实验设计的分析，关键掌握测量的原理及电表的使用方法．
27．（5分）（2015•扬州）“低头族”长时间低头看手机，会引起颈部肌肉损伤．当头颅为竖直状态时，颈部肌肉的拉力为零，当头颅低下时，颈部肌肉会产生一定的拉力．为了研究颈部肌肉的拉力与低头角度大小的关系，我们可以建立一个头颅模型来模拟实验．如图甲所示，把人的颈椎简化成一个支点O，用1kg的头颅模型在重力作用下绕着这个支点O转动，A点为头颅模型的重心，B点为肌肉拉力的作用点．将细线的一端固定在B点，用弹簧测力计拉着细线模拟测量肌肉的拉力，头颅模型在转动过程中，细线拉力的方向始终垂直于OB，如图乙所示，让头颅模型从竖直状态开始转动，通过实验记录出低头角度θ及细线拉力F的数据，如下表：
低头角度θ/°
0
15
30
45
60
细线拉力F/N
0
7.3
14.0
20.2
25.0
（1）设头颅质量为8kg，当低头角度为60°时，颈部肌肉实际承受的拉力是 200 N．
（2）在图乙中画出细线拉力的示意图．
（3）请解释：为什么低头角度越大，颈部肌肉的拉力会越大？答 人低头的角度越大，G的力臂越大 ．
（4）请你就预防和延缓颈椎损伤提出一个合理化的建议： 尽量减小低头的角度（或不要长时间低头做事，低头时间久了要抬头休息等等） ．
考点：
杠杆的平衡分析法及其应用；力的示意图．菁优网版权所有
专题：
简单机械．
分析：
（1）将头颅看做杠杆模型，同是低头角度为60°，动力臂和阻力臂的大小不变，根据表格中数据得出颈部肌肉所受拉力的大小；
（2）根据题意，细线的拉力应垂直于OB向下；
（3）根据杠杆的平衡条件结合三角函数关系得出颈部肌肉拉力与低头角度的关系；
（4）根据低头角度越大，颈部肌肉拉力越大的特点分析．
解答：
解：（1）由表格中数据知，当低头角度为60°时，若m=1kg，细线的拉力为25N；
若m=8kg，由于角度不变，所以动力臂和阻力臂不变，则拉力F=8×25N=200N；
（2）由题意知，细线拉力的方向应垂直于OB向下，如图所示：
（3）图乙中，F的力臂为OB，做出乙图G的力臂，如图所示：
由图知，根据杠杆的平衡条件：G•LG=F•LF
则F==，人低头的角度越大，sinθ越大，则G的力臂越大，肌肉的拉力就越大；
（4）要预防和延缓颈椎损伤，可尽量减小低头的角度，不要长时间低头做事，低头时间久了要抬头休息等等．
故答案为：（1）200；（2）见上图；（3）人低头的角度越大，G的力臂越大；（4）尽量减小低头的角度（或不要长时间低头做事，低头时间久了要抬头休息等等）．
点评：
本题通过对人的头颅模型的分析，考查了杠杆平衡条件的应用，同时分析了保护颈椎的方法，与生活联系，具有现实性意义．
28．（9分）（2015•扬州）微波炉是人们用来加热食品的常用灶具．微波是一种高频电磁波，它能穿透陶瓷、玻璃、耐熟塑胶等材料．微波炉使用的微波频率为2450MHz．
（1）为了用电安全，微波炉应该使用 三脚 （两脚/三脚）插头．
（2）用微波炉加热饭菜时，应选用 玻璃 （不锈钢/铁/玻璃）容器来加热，加热过程中是将 电 能转化为内能．
（3）小明想知道微波炉的热效率，他用电能表（表头如图所示）、温度计等工具进行了如下实验：
A．在杯中装有质量为m的冷水，测出水的初温为t0；
B．把杯子放进微波炉，并选择高温档；
C．将微波炉定时器旋转到两分钟的位置，同时记录电能表指示灯在这个时间内闪烁的次数；
D．加热结束后，迅速测出水的末温t．
①以上实验中，还缺少一个步骤，请你补上这个步骤： E．分别求出水吸收的热量和消耗的电能，根据η=求出效率 ．
②电能表指示灯闪烁一次，用电器消耗的电能E0= 1125 J．（保留一位小数）
③微波炉热效率的表达式η= ．（用字母表示）
（4）请你利用身边的器材，检验家里的微波炉是否有微波泄漏．
器材： 手机 ；
检验方法： 先用手机拨通家里的固定电话，当固定电话的铃声响起时，将手机放入微波炉内，并关上炉门，观察家里的固定电话的铃声有无发生变化；
若铃声减弱直至无声，说明微波炉的防泄漏功能较强（手机发射的电磁波不能传播出来）；
若仍能听到铃声，说明微波炉的防泄漏功能存在问题（手机发射的电磁波能够传播出来）． ．
考点：
电功与热量的综合计算．菁优网版权所有
专题：
电能和电功率．
分析：
（1）大功率用电器就属外壳需要接地，以确保安全；
（2）根据微波特性选择容器材料；加热过程将电能转化为内能；
（3）根据设计步骤和探究问题确定缺漏步骤；利用电能表参数和闪烁次数求出消耗电能；利用利用水的吸热公式和消耗的电能结合效率公式求出效率；
（4）手机既可以发射电磁波，也可以接收电磁波；
将正在发射电磁波的手机（手机向家中的固定电话拨打时）放入微波炉中，若微波炉有微波泄漏，手机发射的电磁波就会传播出来，固定电话就一直有铃声；若微波炉没有微波泄漏，固定电话铃声就会减弱，直至无声．
解答：
解：（1）大功率用电器就属外壳需要接地，以确保安全，因此电磁炉应使用三角插头；
（2）微波是一种高频电磁波，它能穿透陶瓷、玻璃、耐熟塑胶等材料，因此用微波炉加热饭菜时，应选用玻璃容器来加热；加热过程中将电能转化为内能；（3）①实验步骤中漏掉的步骤是：E．分别求出水吸收的热量和消耗的电能，根据η=求出效率；
②电能表指示灯闪烁一次，用电器消耗的电能E0=×3.6×106J=1125J；
③水吸收的热量为Q=cm（t﹣t0），
消耗得电能为E=nE0；
故微波炉的效率为：η==；
（4）利用手机可以来探究微波炉是否有微波泄漏．
方法：先用手机拨通家里的固定电话，当固定电话的铃声响起时，将手机放入微波炉内，并关上炉门，观察家里的固定电话的铃声有无发生变化；
若铃声减弱直至无声，说明微波炉的防泄漏功能较强（手机发射的电磁波不能传播出来）；
若仍能听到铃声，说明微波炉的防泄漏功能存在问题（手机发射的电磁波能够传播出来）．
故答案为：（1）三脚；
（2）玻璃；电；
（3）E．分别求出水吸收的热量和消耗的电能，根据η=求出效率；1125；；
（4）手机；先用手机拨通家里的固定电话，当固定电话的铃声响起时，将手机放入微波炉内，并关上炉门，观察家里的固定电话的铃声有无发生变化；
若铃声减弱直至无声，说明微波炉的防泄漏功能较强（手机发射的电磁波不能传播出来）；
若仍能听到铃声，说明微波炉的防泄漏功能存在问题（手机发射的电磁波能够传播出来）．
点评：
此题考查大功率用电器的使用安全问题、微波炉的加热选材、测量加热效率以及我们设计实验的能力，我们要能够根据要求设计出合理的实验方案，这也是初中物理教学大纲中明确要求的．需要掌握．
2015年江苏省扬州市中考物理试卷
一、选择题（本题共12小题，每小题2分，共24分．每小题给出的四个选项中只有一个选项正确）
1．（2分）（2015•扬州）下列估计的数据与实际相符的是（ ）
A．
一个鸡蛋的质量约5g
B．
教室门的高度约2m
C．
物理课本的重力约20N
D．
人一次脉搏的时间约4s
2．（2分）（2015•扬州）下列关于鼓声的说法正确的是（ ）
A．
鼓声是由鼓面振动产生的
B．
鼓面振动幅度越大，鼓声的音调越高
C．
鼓声主要是靠大地传入人耳的
D．
鼓面振动频率越高，鼓声的响度越大
3．（2分）（2015•扬州）下列各种自然现象的形成，属于液化现象的是（ ）
A．
雪
B．
露
C．
霜
D．
冰
4．（2分）（2015•扬州）下列实例中属于增大压强的是（ ）
A．
图钉尖很尖锐
B．
书包背带较宽
C．
铁轨下铺设枕木
D．
穿滑雪板滑雪
5．（2分）（2015•扬州）下列现象中，不能用分子动理论解释的是（ ）
A．
走进花园闻到花香
B．
放入水中的糖使水变甜
C．
看到烟雾在空中弥漫
D．
水和酒精混合总体积变小
6．（2分）（2015•扬州）下列图形中，属于内能转化为机械能的是（ ）
A．
滑下滑梯
B．
弯折铁丝
C．
做功冲程
D．
压缩点火
7．（2分）（2015•扬州）一个轻质小球靠近用毛皮摩擦过的橡胶棒时，它们相互吸引，则小球（ ）
A．
一定不带电
B．
一定带负电
C．
一定带正电
D．
可能不带电
8．（2分）（2015•扬州）利用图示凸透镜成像情景制成的光学设备是（ ）
A．
投影仪
B．
照相机
C．
放大镜
D．
潜望镜
9．（2分）（2015•扬州）下列说法正确的是（ ）
A．
温度从高温物体传递到低温物体
B．
物体温度越高，含有的热量越多
C．
物体温度为0℃时，其内能为零
D．
晶体熔化吸热，温度保持不变
10．（2分）（2015•扬州）卫生间里安装了照明灯和换气扇，有时需要独立工作，有时需要同时工作．下列电路图符合要求的是（ ）
A．
B．
C．
D．
11．（2分）（2015•扬州）在“探究通过导体的电流与电压的关系”实验中，得到I﹣U图象如图所示，则正确的是（ ）
A．
B．
C．
D．
12．（2分）（2015•扬州）如图所示，女孩用一种可以隐身的斗篷遮住身体的下部，人站在女孩的前面，却看到了斗篷后面的景物，而被斗篷遮住的身体部分“消失”了．下面能正确解释这种现象的光路图是（ ）
A．
B．
C．
D．
二、填空题（本题共8小题，每空1分，最后一空2分，共28分）
13．（4分）（2015•扬州）同学们在瘦西湖公园游玩，小明用浆向后划水，船向前运动，这是因为 ，以船为参照物，则小明是 的．小华在荡秋千，当秋千荡到最高点时，小华的 能最大，若此时小华所受到的力全部消失，则她将 ．
14．（3分）（2015•扬州）如图所示，在探究光的反射定律时，将平面镜放在水平桌面上，再把一个可以沿ON向前、向后折的纸板垂直放置在平面镜上．
（1）让一束红光贴着纸板沿AO射到O点，为了便于测量和探究，需要在纸板上记录的是 ；将纸板的右半边沿着ON向后折去，则在折过去的纸板上 （能/不能）看到反射光线．
（2）为了得到反射角等于入射角的规律，应当 ．
15．（4分）（2015•扬州）如图所示，工人用滑轮组匀速提升重800N的货物，所用的拉力F为500N，货物在50s内匀速上升5m．在此过程中，货物上升的速度是 m/s；所做的有用功是 J；拉力做功的功率是 W；滑轮组的机械效率是 ．
16．（2分）（2015•扬州）如图所示，将乒乓球放在漏斗的下面紧贴漏斗，从漏斗口向上吸气，乒乓球不掉下来，这是因为 ；从漏斗口向下吹气，乒乓球也不会掉下来，这是因为 ．
17．（3分）（2015•扬州）人的眼球的晶状体相当于 透镜．近视眼看不清远处的物体，是因为物体的像落在视网膜的 面，应该利用 透镜矫正．
18．（3分）（2015•扬州）生活中，常用水做冷却剂，是因为水的 ；冬天下雪后，常在桥面上洒一些盐，这是因为加盐后，水的凝固点会 ；在锅中隔水蒸菜，打开锅盖时，看见锅中的水在沸腾，但浮在水上的碗中的水没有沸腾，这是因为 ．
19．（3分）（2015•扬州）两个电阻A和B中的电流与两端电压的关系如图，则A的阻值是 Ω．若将电阻A和B并联后接在电压为3V的电源两端，则总电流是 A，两个电阻A、B产生的热量之比是 ．
20．（6分）（2015•扬州）物理兴趣小组为了测量滑动摩擦力的大小，设计了如图所示的实验装置．实验中，小桶内装入适量的沙子，滑块恰好做匀速直线运动．（轻绳与滑轮的摩擦不计）
（1）为了测量滑块受到的滑动摩擦力，需要测量的物理量是 ．（A/B）
A．滑块的质量m1 B．小桶和沙子的总质量m2
（2）根据 可知，滑块受到的滑动摩擦力f1= ．（用物理量符号表示）
（3）小桶落地后，滑块继续向前运动，受到的滑动摩擦力f1 f2．（＜/=/＞）
（4）实验中难以判断滑块是否做匀速直线运动，请你对上述实验方法提出改进意见： ．
三、解答题（本题共8小题，共48分．解答22、23题时应有解题过程）
21．（6分）（2015•扬州）按题目要求作图：
（1）在图甲中用平面镜成像特点作出物体AB的像．
（2）在图乙中将开关和灯泡连接到家庭电路中．
（3）在图丙中标出通电螺线管的N、S极和磁感线方向．
22．（5分）（2015•扬州）平底茶杯放在水平桌面上，茶杯重3N，茶杯的底面积是25cm2，茶杯内装有200cm3的水．（g取l0N/kg）求：
（1）茶杯内水的质量．
（2）茶杯对桌面的压强．
23．（6分）（2015•扬州）如图，电源电压为6V，电阻R0=10Ω，电流表量程为0～0.6A，电压表量程为0～3V，滑动变阻器R上标有“20Ω 0.5A”字样．求：
（1）当电路中电流最小时，1min内电流通过电阻R0做的功．
（2）为了保证电路安全，滑动变阻器R接入电路的最小阻值．
24．（5分）（2015•扬州）小明用弹簧测力计、圆柱体、两个相同的圆柱形容器，分别装有一定量的水和盐水，对浸在液体中的物体所受的浮力进行了探究，其装置和弹簧测力计示数如图所示．
（1）分析图甲、乙、丙，说明浮力的大小与 有关．
（2）为了探究浮力大小与物体浸没在液体中的深度有无关系，可选用 图的装置来进行操作．
（3）圆柱体浸没在水中时受到的浮力是 N，圆柱体的体积是 m3．（g取l0N/kg）
（4）用图示实验数据测出盐水的密度是 kg/m3．
25．（5分）（2015•扬州）物理兴趣小组在“探究水果电池电压”的实验中：
小明用铜片和锌片作为电极插入较小的柠檬制成了一个水果电池，如图所示．小华用铜片和铝片插入较大的柠檬也制成了一个水果电池．他们分别连通相同的音乐芯片，小华比小明的芯片声音要响一些．由此他们作出如下猜想：
猜想一：水果电池电压可能与水果的大小有关．
猜想二：水果电池电压可能与电极的材料有关．
（1）为了验证猜想一，小明用同一个柠檬制成水果电池，沿着电极插入的方向不断慢慢地切去外侧的部分柠檬，分别测出电压，如表一所示：
表一
柠檬大小
一个
大半个
半个
小半个
电压U/V
0.80
0.80
0.80
0.80
分析表中数据，说明猜想一是 （正确/错误）的．
（2）为了验证猜想二，小华用铜片作为电池的正极，分别用外形相同的锌、铝、铁等金属片作为电池的负极，将金属片电极插入柠檬，并保持 和 相同，分别测出电压，如表二所示：
表二
电极材料
铜和锌
铜和铝
铜和铁
电压U/V
0.880
0.60
0.46
分析表中数据，得到的结论是 ．
（3）小明先将柠檬压在桌面上滚了几下，再做成水果电池，测出电压达到1.0V，据此请你提出一个有价值、可探究的问题： ．
26．（7分）（2015•扬州）在测定额定屯压为“2.5V”小灯泡电功率（正常发光时电阻约为8Ω）的实验中，电源为两节新干电池．
（1）连接电路时，开关应 ．请用笔画线将图乙电路连接完整，要求滑片P向左滑动时，接入电阻变小．
（2）电路连接后，闭合开关，移动滑片（未达到最小阻值），发现灯泡不亮，电流表有示数，电压表无示数，则故障可能是 ．
（3）排除故障后，为了测量小灯泡的额定功率，调节滑片使电压表的示数为 V，此时电流表的示数如图丙所示，则小灯泡额定功率是 W．
（4）若实验中电流表坏了，为了测量小灯泡的额定功率，小明选用一个R0=5Ω的电阻，设计了如图丁的电路及实验方案：
①调节滑片使电压表的示数为额定电压；
②保持滑片位置不变，只将电压表的a点接线改接到c点，测出R0两端的电压U0，通过计算得到小灯泡的额定功率．
指出他的设计方案中存在的两个问题：
问题一： ；问题二： ．
27．（5分）（2015•扬州）“低头族”长时间低头看手机，会引起颈部肌肉损伤．当头颅为竖直状态时，颈部肌肉的拉力为零，当头颅低下时，颈部肌肉会产生一定的拉力．为了研究颈部肌肉的拉力与低头角度大小的关系，我们可以建立一个头颅模型来模拟实验．如图甲所示，把人的颈椎简化成一个支点O，用1kg的头颅模型在重力作用下绕着这个支点O转动，A点为头颅模型的重心，B点为肌肉拉力的作用点．将细线的一端固定在B点，用弹簧测力计拉着细线模拟测量肌肉的拉力，头颅模型在转动过程中，细线拉力的方向始终垂直于OB，如图乙所示，让头颅模型从竖直状态开始转动，通过实验记录出低头角度θ及细线拉力F的数据，如下表：
低头角度θ/°
0
15
30
45
60
细线拉力F/N
0
7.3
14.0
20.2
25.0
（1）设头颅质量为8kg，当低头角度为60°时，颈部肌肉实际承受的拉力是 N．
（2）在图乙中画出细线拉力的示意图．
（3）请解释：为什么低头角度越大，颈部肌肉的拉力会越大？答 ．
（4）请你就预防和延缓颈椎损伤提出一个合理化的建议： ．
28．（9分）（2015•扬州）微波炉是人们用来加热食品的常用灶具．微波是一种高频电磁波，它能穿透陶瓷、玻璃、耐熟塑胶等材料．微波炉使用的微波频率为2450MHz．
（1）为了用电安全，微波炉应该使用 （两脚/三脚）插头．
（2）用微波炉加热饭菜时，应选用 （不锈钢/铁/玻璃）容器来加热，加热过程中是将 能转化为内能．
（3）小明想知道微波炉的热效率，他用电能表（表头如图所示）、温度计等工具进行了如下实验：
A．在杯中装有质量为m的冷水，测出水的初温为t0；
B．把杯子放进微波炉，并选择高温档；
C．将微波炉定时器旋转到两分钟的位置，同时记录电能表指示灯在这个时间内闪烁的次数；
D．加热结束后，迅速测出水的末温t．
①以上实验中，还缺少一个步骤，请你补上这个步骤： ．
②电能表指示灯闪烁一次，用电器消耗的电能E0= J．（保留一位小数）
③微波炉热效率的表达式η= ．（用字母表示）
（4）请你利用身边的器材，检验家里的微波炉是否有微波泄漏．
器材： ；
检验方法： ．
2015年江苏省扬州市中考物理试卷
参考答案与试题解析
一、选择题（本题共12小题，每小题2分，共24分．每小题给出的四个选项中只有一个选项正确）
1．（2分）（2015•扬州）下列估计的数据与实际相符的是（ ）
A．
一个鸡蛋的质量约5g
B．
教室门的高度约2m
C．
物理课本的重力约20N
D．
人一次脉搏的时间约4s
考点：
质量的估测；时间的估测；长度的估测；重力大小的估测．菁优网版权所有
专题：
估算综合应用题．
分析：
首先对题目中涉及的物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案．
解答：
解：
A、10个鸡蛋的质量大约1斤，而1斤=500g，所以一个鸡蛋的质量在50g左右．不符合实际；
B、中学生的身高在165cm左右，教室门的高度比中学生身高大一些，在200cm=2m左右．符合实际；
C、物理课本的质量在200g=0.2kg左右，物理课本的重力在G=mg=0.2kg×10N/kg=2N左右．不符合实际；
D、正常情况下，人的脉搏1min跳动75次，跳动1次的时间大约1s．不符合实际．
故选B．
点评：
本题考查对常见的一些量要数据、数量级的认识，估测是一种科学的近似计算，它不仅是一种常用的解题方法和思维方法，而且是一种重要的科学研究方法，在生产和生活中也有着重要作用．
2．（2分）（2015•扬州）下列关于鼓声的说法正确的是（ ）
A．
鼓声是由鼓面振动产生的
B．
鼓面振动幅度越大，鼓声的音调越高
C．
鼓声主要是靠大地传入人耳的
D．
鼓面振动频率越高，鼓声的响度越大
考点：
声音的综合利用．菁优网版权所有
专题：
声现象．
分析：
（1）声音是由物体的振动产生的，振动停止，发生也停止；
（2）声音的三个特征分别是：音调、响度、音色，是从不同角度描述声音的，音调指声音的高低，由振动频率决定；响度指声音的强弱或大小，与振幅和距离有关；音色是由发声体本身决定的一个特性．
解答：
解：A、鼓声是由于鼓面的振动产生的，故A正确；
B、鼓面振动幅度越大，鼓声的响度越大，故B错误；
C、鼓声主要是靠空气传入人耳的，故C错误；
D、鼓面振动频率越高，鼓声的音调越高，响度指声音的强弱或大小，与振幅和距离有关；振幅越大，则响度越大，故D错误．
故选：A．
点评：
解决此类问题要结合声音的产生和特性进行分析解答，属于基础题．
3．（2分）（2015•扬州）下列各种自然现象的形成，属于液化现象的是（ ）
A．
雪
B．
露
C．
霜
D．
冰
考点：
液化及液化现象．菁优网版权所有
专题：
汽化和液化、升华和凝华．
分析：
物体由气态变为液态的现象叫液化，根据液化的定义来一一判断．
解答：
解：A、雪是固体，是由空气中的水蒸气遇冷形成的，是凝华现象，故A错误；
B、空气中的水蒸气遇冷放出热量变为液态的小水珠附着在固体上形成露，露的形成属于液化，故B正确；
C、霜是固体，是由空气中的水蒸气遇冷形成的，是凝华现象，故C错误；
D、冰是固体，是由空气中的水蒸气遇冷形成的，是凝华现象，故D错误．
故选B．
点评：
此题考查了我们对于生活中物态变化现象的判断，是一道基础题．
4．（2分）（2015•扬州）下列实例中属于增大压强的是（ ）
A．
图钉尖很尖锐
B．
书包背带较宽
C．
铁轨下铺设枕木
D．
穿滑雪板滑雪
考点：
增大压强的方法及其应用．菁优网版权所有
专题：
压强、液体的压强．
分析：
（1）压强大小的影响因素：压力大小和受力面积大小；
（2）增大压强的方法：在压力一定时，减小受力面积来增大压强；在受力面积一定时，增大压力来增大压强；
（3）减小压强的方法：在压力一定时，增大受力面积来减小压强；在受力面积一定时，减小压力来减小压强．
解答：
解：A、图钉尖很尖锐，减小了受力面积，增大了压强，符合题意；
B、书包背带较宽，增大了受力面积，减小了压强，不符合题意；
C、铁轨下铺设枕木，增大了受力面积，减小了压强，不符合题意；
D、穿滑雪板滑雪，增大了受力面积，减小了压强，不符合题意．
故选A．
点评：
掌握压强大小的影响因素，掌握增大和减小压强的方法，能把压强知识应用到生活中．
5．（2分）（2015•扬州）下列现象中，不能用分子动理论解释的是（ ）
A．
走进花园闻到花香
B．
放入水中的糖使水变甜
C．
看到烟雾在空中弥漫
D．
水和酒精混合总体积变小
考点：
分子动理论的基本观点．菁优网版权所有
专题：
分子热运动、内能．
分析：
分子动理论包括：物质是由大量分子构成的，分子在永不停息的做无规则运动，分子间有间隙；分子间存在着相互的引力和斥力．进行分析判断即可．
解答：
解：A、进入花园闻到花香是因为花香中含有的分子不断运动，向四周扩散，使人们闻到花香，能用分子动理论解释，故A不符合题意；
B、糖加入水中，水变甜．说明糖分子在永不停息的做无规则运动．故B不符合题意；
C、烟尘虽细小，但也是有由很多分子组成的小颗粒，不是分子，不能用分子动理论解释，故C符合题意；
D、酒精和水混合后的体积变小，是因为分子之间有间隙，能用分子动理论解释，故D不符合题意；
故选C．
点评：
分子动理论内容较简单，但要知道它们各自的现象．特别是分子的扩散现象，本题是一道基础题．
6．（2分）（2015•扬州）下列图形中，属于内能转化为机械能的是（ ）
A．
滑下滑梯
B．
弯折铁丝
C．
做功冲程
D．
压缩点火
考点：
能量的相互转化．菁优网版权所有
专题：
热和能．
分析：
其它形式的能转化为机械能的事例有个共同的特点，最后使物体运动．例如：电能转化为机械能的电动机；内能转化为机械能的做功冲程，燃气推动活塞运动等．
解答：
解：A、滑下滑梯感觉热，是一种摩擦生热，是机械能转化为内能，不符合题意．
B、弯折铁丝，铁丝发热，是对物体做功，物体的内能增大，是机械能转化为内能，不符合题意．
C、内燃机正在工作，高温高压的燃气推动活塞做功，内能转化为机械能，符合题意．
D、压缩点火，是对空气做功使空气的内能增加，温度升高达到了棉花的燃点，是机械能转化为内能，不符合题意．
故选C．
点评：
（1）掌握能的守恒定律．（2）掌握机械能与其它形式能之间的转化．
7．（2分）（2015•扬州）一个轻质小球靠近用毛皮摩擦过的橡胶棒时，它们相互吸引，则小球（ ）
A．
一定不带电
B．
一定带负电
C．
一定带正电
D．
可能不带电
考点：
物体带电情况的判断．菁优网版权所有
专题：
电流和电路．
分析：
带电体具有吸引轻小物体的性质；电荷间相互作用的规律：同种电荷相互排斥，异种电荷相互吸引．
解答：
解：用毛皮摩擦过的橡胶棒带负电，把一个轻质的小球靠近用毛皮摩擦过的橡胶棒时，它们相互吸引；
说明这个小球可能带与橡胶棒不同的电荷（正电荷），也可能不带电．
故选项ABC错误，选项D正确．
故选D．
点评：
考查了电荷间的相互作用规律和带电体能吸引轻小物体的性质的应用，属于基础题目．
8．（2分）（2015•扬州）利用图示凸透镜成像情景制成的光学设备是（ ）
A．
投影仪
B．
照相机
C．
放大镜
D．
潜望镜
考点：
凸透镜成像的应用．菁优网版权所有
专题：
透镜及其应用．
分析：
根据凸透镜成像的三种情况和应用进行判断：
u＞2f，f＜v＜2f，成倒立、缩小的实像，应用于照相机和摄像机．
2f＞u＞f，v＞2f，成倒立、放大的实像，应用于幻灯机和投影仪．
u＜f，成正立、放大的虚像，应用于放大镜和老花镜．
解答：
解：观察图可知，物距为20cm，像距为17cm，由凸透镜成像规律可知，物距大于像距，则像是倒立、缩小的实像，故是照相机的原理．
故选B．
点评：
此题主要考查了凸透镜成像的应用，要熟记凸透镜成像的规律，特别搞清物距与像距之间的关系．
9．（2分）（2015•扬州）下列说法正确的是（ ）
A．
温度从高温物体传递到低温物体
B．
物体温度越高，含有的热量越多
C．
物体温度为0℃时，其内能为零
D．
晶体熔化吸热，温度保持不变
考点：
温度、热量与内能的关系．菁优网版权所有
专题：
热和能．
分析：
①热传递实质是内能从高温物体转移到低温物体，或者是从一个物体的高温部分传到低温部分，必须有温度差；
②热量是过程量，就是说，热量只存在于热传递或热交换过程中，只能说吸收或放出热量，热量传递等；热量不是状态量，不能说含有或者具有热量；
③一切物体都是由分子组成的，分子在任何情况下都具有内能；
④晶体在熔化过程中，吸收热量，内能增加，温度保持不变．
解答：
解：
A、热传递实质是内能从高温物体转移到低温物体，传递的不是温度，传递的是热量．此选项错误；
B、温度越高的物体，分子运动越剧烈，热量是热传递过程中传递的内能多少，不是含有热量多．此选项错误；
C、一切物体的分子都在永不停息地做无规则运动，即一切物体都有内能．此选项错误；
D、晶体熔化过程吸热，内能增加，状态发生改变，但温度保持不变．此选项正确．
故选D．
点评：
此题考查的是内能的影响因素、内能与热量的区别、晶体熔化的特点，需要清楚的是：内能不是热量，内能不计与温度有关．
10．（2分）（2015•扬州）卫生间里安装了照明灯和换气扇，有时需要独立工作，有时需要同时工作．下列电路图符合要求的是（ ）
A．
B．
C．
D．
考点：
串、并联电路的设计．菁优网版权所有
专题：
电流和电路．
分析：
由题意可知，照明灯和换气扇都能各自独立工作，说明它们的连接方式是并联．结合选项中的电路图可做出判断．
解答：
解：照明灯和换气扇，有时需要独立工作，有时需要同时工作．说明电灯与风扇相互不影响，能独立工作，故应使电灯与风扇并联，且各自的支路有一个开关控制，干路上没有开关．对照选项中的电路图可知，只有C符合要求．
故选C．
点评：
本题考查了并联电路的特点：用电器并联时可以相互不影响，开关可以各自控制自己的支路．
11．（2分）（2015•扬州）在“探究通过导体的电流与电压的关系”实验中，得到I﹣U图象如图所示，则正确的是（ ）
A．
B．
C．
D．
考点：
欧姆定律．菁优网版权所有
专题：
欧姆定律．
分析：
根据控制变量法和欧姆定律可知：电阻一定时，通过导体的电流与其两端的电压成正比．由此分析各图即可．
解答：
解：
探究“电流与电压的关系”的实验过程中，保持定值电阻不变，只改变导体的两端的电压，由欧姆定律可知：电阻一定时，导体中的电流跟导体两端的电压成正比．
A、由图A可知：电流不随电压变化，故A错误；
B、由图B可知：电流与电压与正比，故B正确；
C、由图C可知：电流随电压增加而减小，故C错误；
D、由图D可知：电流随电压的增加而减小，故D错误．
故选B．
点评：
本题考查对I﹣U图象的认识和理解，关键知道电阻一定时，导体中的电流跟导体两端的电压成正比．
12．（2分）（2015•扬州）如图所示，女孩用一种可以隐身的斗篷遮住身体的下部，人站在女孩的前面，却看到了斗篷后面的景物，而被斗篷遮住的身体部分“消失”了．下面能正确解释这种现象的光路图是（ ）
A．
B．
C．
D．
考点：
光直线传播的应用．菁优网版权所有
专题：
光的传播和反射、平面镜成像．
分析：
光在同种均匀介质中是沿直线传播的．
光遇到水面、玻璃以及其他许多物体的表面都会发生反射；
当光从一种介质斜射入另一种介质时，传播方向发生偏折，这种现象叫做光的折射
解答：
解：人站在女孩的前面，却看到了斗篷后面的景物，而被斗篷遮住的身体部分“消失”了，这属于光沿直线传播的事例，选项D符合题意．
故选：D．
点评：
本题考查光沿直线传播的运用，一般来说：①影子（皮影戏、手影、人影、立竿见影、日晷）、日月食、小孔成像（树下的光斑、针孔照相机）都属光的直线传播原理．
二、填空题（本题共8小题，每空1分，最后一空2分，共28分）
13．（4分）（2015•扬州）同学们在瘦西湖公园游玩，小明用浆向后划水，船向前运动，这是因为 物体间力的作用是相互 ，以船为参照物，则小明是 静止 的．小华在荡秋千，当秋千荡到最高点时，小华的 重力势 能最大，若此时小华所受到的力全部消失，则她将 保持静止状态 ．
考点：
力作用的相互性；运动和静止的相对性；牛顿第一定律；动能和势能的大小变化．菁优网版权所有
专题：
运动和力．
分析：
解答此题需要掌握以下知识点：
①力的作用是相互的，当一个物体对另一个物体有力的作用时，另一个物体也同时对这个物体有力的作用；
②被研究的物体与所选的标准，即参照物之间的相对位置是否发生了改变，如果发生改变，则物体是运动的；如果未发生变化，则物体是静止的；
③动能大小的影响因素：质量、速度．质量越大，速度越大，动能越大．重力势能大小的影响因素：质量、被举得高度．质量越大，高度越高，重力势能越大．
④当物体不受力时，将保持静止状态或匀速直线运动状态．
解答：
解：
①因为力的作用是相互的，小明用桨向后划水（给水向后的作用力），水给桨一个向前的反作用力，所以船就向前运动；
②小明在湖面上划船，以船为参照物，小明与船的位置没有变化，小明是静止的；
③当秋千运动到最高点时，动能全部转化为重力势能，小华的重力势能最大；
④当小华运动到最高点时，动能全部转化为重力势能，处于瞬间静止状态，如果此时她受到的力全部消失，她将保持静止状态．
故答案为：物体间力的作用是相互；静止；重力势；保持静止状态．
点评：
此题主要考查学生对参照物及其选择、力的作用的相互性、动能、重力势能、弹性势能的影响因素、牛顿第一定律的理解和掌握，此类题目在现实生活中十分常见，要引导学生注意理论联系实际，激发学生学习物理的兴趣．
14．（3分）（2015•扬州）如图所示，在探究光的反射定律时，将平面镜放在水平桌面上，再把一个可以沿ON向前、向后折的纸板垂直放置在平面镜上．
（1）让一束红光贴着纸板沿AO射到O点，为了便于测量和探究，需要在纸板上记录的是 反射光线的传播路径 ；将纸板的右半边沿着ON向后折去，则在折过去的纸板上 不能 （能/不能）看到反射光线．
（2）为了得到反射角等于入射角的规律，应当 改变入射角大小，进行多次实验，进行多次测量 ．
考点：
光的反射定律．菁优网版权所有
专题：
光的传播和反射、平面镜成像．
分析：
（1）光的反射定律：反射光线、入射光线、法线在同一平面内，反射光线和入射光线分居在法线的两侧．反射角等于反射角；
（2）为了得出普遍结论，应进行多次实验，测出多组实验数据．
解答：
解：（1）为了便于测量和研究，需要把反射光线的传播路径记录在纸板上，可以用量角器代替纸板，这样就可以直接读出反射角和入射角的大小，进行比较；
法线在纸板上，法线与镜面垂直，入射光线、法线、反射光线在同一平面内，如果将纸板的右半边沿着ON向后折去，入射光沿纸板照射后，反射光线不在纸板上，则我们在纸板上看不到反射光线；
（2）只进行一次实验，根据一次测量就得出实验结论，实验结论不具有普遍性，为了得出普遍结论，使结论符合客观事实，应改变入射角大小，进行多次实验，进行多次测量．
故答案为：（1）反射光线的传播路径；不能；（2）改变入射角大小，进行多次实验，进行多次测量．
点评：
本题考查了研究光的反射定律的实验．本实验可以得出：反射光线、入射光线、法线在同一平面内，反射光线和入射光线分居法线的两侧，反射角随入射角的改变而改变．
15．（4分）（2015•扬州）如图所示，工人用滑轮组匀速提升重800N的货物，所用的拉力F为500N，货物在50s内匀速上升5m．在此过程中，货物上升的速度是 0.1 m/s；所做的有用功是 4000 J；拉力做功的功率是 100 W；滑轮组的机械效率是 80% ．
考点：
功的计算；滑轮（组）的机械效率；功率的计算．菁优网版权所有
专题：
功、功率、机械效率．
分析：
（1）根据v=计算货物上升的速度；
（2）根据公式W=Gh可求出拉力所做的有用功；
（3）根据公式W=Fs求出拉力做的总功，根据公式P=可求出功率；
（4）根据图中滑轮组中线的绕法，利用滑轮组机械效率的公式η====即可求出．
解答：
解：（1）在此过程中，货物上升的速度v===0.1m/s；
（2）拉力做的有用功W有用=Gh=800N×5m=4000J；
（3）因为货物上升5m，所以绳子自由端被拉下的距离s=nh=2×5m=10m，
拉力做的功为：W总=Fs=500N×10m=5000J；
功率：P===100W；
（4）使用滑轮组时，动滑轮是由两股绳子承担，则绳子自由端被拉下的距离s=2h，
因为η====，
所以滑轮组的机械效率η===80%．
故答案为：0.1；4000；100；80%．
点评：
考查了滑轮组的机械效率的计算以及滑轮组的使用特点，注意绳子自由端和物体被提升高度的关系．
16．（2分）（2015•扬州）如图所示，将乒乓球放在漏斗的下面紧贴漏斗，从漏斗口向上吸气，乒乓球不掉下来，这是因为 乒乓球下方空气压强大于上方空气压强 ；从漏斗口向下吹气，乒乓球也不会掉下来，这是因为 气体流速越大，压强越小 ．
考点：
流体压强与流速的关系．菁优网版权所有
专题：
气体的压强、流体压强与流速的关系．
分析：
液体和气体都称为流体，生活中常见的流体是水和空气，流体流速越大的地方、压强越小，流体流速越小的地方、压强越大．
解答：
解：沿漏斗管口用力吸气时，乒乓球上方的空气被吸走一部分，气体压强变小，乒乓球下方的空气压强不变，因此乒乓球下方空气压强大于上方空气压强，乒乓球下方空气把乒乓球托住了；
当沿漏斗管口用力吹气时，乒乓球上面的空气流速加快，压强变小，而球下方的压强仍是大气压，大于球上方的压强，故乒乓球不会掉下去，由此可知：气体流速越大，压强越小．
故答案为：乒乓球下方空气压强大于上方空气压强；气体流速越大，压强越小．
点评：
本题考查流体压强与流速的关系及其在生活中的应用，我们平时要多观察生活中的现象，并用所学知识解释生活中的现象．
17．（3分）（2015•扬州）人的眼球的晶状体相当于 凸 透镜．近视眼看不清远处的物体，是因为物体的像落在视网膜的 前 面，应该利用 凹 透镜矫正．
考点：
近视眼的成因与矫正办法．菁优网版权所有
专题：
透镜及其应用．
分析：
人的眼球的晶状体相当于凸透镜．近视眼的晶状体较厚，会聚能力较强，看远处的物体时，将像成在视网膜的前面，需戴凹透镜矫正．
解答：
解：人的眼球的晶状体相当于凸透镜．近视眼的晶状体和角膜构成的透镜较厚，会聚能力较强，看远处的物体时，将像成在视网膜的前面．
佩戴发散透镜即凹透镜，可以使光线推迟会聚，使所成的像相对于晶状体后移，成在视网膜上．
故答案为：凸；前；凹．
点评：
近视眼的晶状体较厚，会聚能力较强，看远处的物体时，将像成在视网膜的前面，需戴凹透镜矫正．
远视眼的晶状体较薄，会聚能力较弱，看近处的物体时，将像成在视网膜的后面，需戴凸透镜矫正．
18．（3分）（2015•扬州）生活中，常用水做冷却剂，是因为水的 比热容大 ；冬天下雪后，常在桥面上洒一些盐，这是因为加盐后，水的凝固点会 降低 ；在锅中隔水蒸菜，打开锅盖时，看见锅中的水在沸腾，但浮在水上的碗中的水没有沸腾，这是因为 碗中的水达到沸点后无法继续吸热 ．
考点：
水的比热容的特点及应用；沸腾及沸腾条件．菁优网版权所有
专题：
热和能．
分析：
（1）比热容是反映不同物质吸放热能力的一个物理量．物质的比热容越大，在质量和升高温度相同时，吸收热量多．
（2）当水中含有杂质时，其凝固点会降低；
（3）沸腾的条件有两个：达到沸点、继续吸热；当两个条件同时具备时液体才能沸腾．
解答：
解：（1）因为水的比热容大，相同质量的水和其它物质比较，升高相同的温度，水吸收的热量多，所以汽车散热器常用水作为冷却剂．
（2）冬天下雪后，常在桥面上洒一些盐，这是因为加盐后，水的凝固点会降低，使水不易再结冰；
（3）因为液体沸腾需要两个条件：达到沸点，继续吸热．当锅中的水达到沸点后，碗内的水也达到沸点．碗内的水如果沸腾需继续吸热，但由于锅中的水和碗内的水温度相同，不再发生热传递．所以碗内的水不会沸腾．
故答案为：比热容大；降低；碗中的水达到沸点后无法继续吸热．
点评：
本题考查了水的比热容的特点及应用、降低水的凝固点的方法，以及水沸腾的条件等，属热学的综合题．
19．（3分）（2015•扬州）两个电阻A和B中的电流与两端电压的关系如图，则A的阻值是 5 Ω．若将电阻A和B并联后接在电压为3V的电源两端，则总电流是 0.9 A，两个电阻A、B产生的热量之比是 2：1 ．
考点：
欧姆定律的应用；焦耳定律的计算公式及其应用．菁优网版权所有
专题：
电路和欧姆定律．
分析：
（1）由电路图可知，两电阻的U﹣I图象为一次函数，则元件A和元件B为定值电阻，再根据图象读出任意一组电压和电流值，根据欧姆定律求出两元件的阻值；
（2）两电阻并联时两端的电压相等，根据图象读出通过的电流，根据并联电路的电流特点求出电路中的总电流；
（3）根据公式Q=I2Rt可计算两个电阻产生的热量之比．
解答：
解：（1）由图象可知，两元件为定值电阻，且当UA=UB=3V时，IA=0.6A，IB=0.3A，
由I=可得，两元件的电阻：
RA===5Ω，RB===10Ω．
（2）因并联电路中各支路两端的电压相等，
所以，将A和B并联后接在电压为3V的电源两端时，UA=UB=3V，
由图象可知，IA=0.6A，IB=0.3A，
因并联电路中干路电流等于各支路电流之和，
所以，通过A和B的总电流：
I=IA+IB=0.6A+0.3A=0.9A．
（3）根据公式Q=I2Rt，通电时间相同时，两电阻产生的热量之比：
QA：QB=IA2RAt：IB2RBt==．
故答案为：5； 0.9； 2：1．
点评：
本题考查了并联电路的特点和欧姆定律的应用、焦耳定律公式的应用，关键是根据图象读出电压和电流的对应值．
20．（6分）（2015•扬州）物理兴趣小组为了测量滑动摩擦力的大小，设计了如图所示的实验装置．实验中，小桶内装入适量的沙子，滑块恰好做匀速直线运动．（轻绳与滑轮的摩擦不计）
（1）为了测量滑块受到的滑动摩擦力，需要测量的物理量是 B ．（A/B）
A．滑块的质量m1 B．小桶和沙子的总质量m2
（2）根据 二力平衡条件 可知，滑块受到的滑动摩擦力f1= m2g ．（用物理量符号表示）
（3）小桶落地后，滑块继续向前运动，受到的滑动摩擦力f1 = f2．（＜/=/＞）
（4）实验中难以判断滑块是否做匀速直线运动，请你对上述实验方法提出改进意见： 把滑块放到木板上，将弹簧测力计右端固定，左端水平拉着滑块，水平抽动长木板，读出测力计示数（如图所示），这种情况下拉动木板可以不匀速，弹簧测力计示数能稳定 ．
考点：
探究摩擦力的大小与什么因素有关的实验．菁优网版权所有
专题：
探究型实验综合题．
分析：
（1）根据二力平衡条件进行分析；
（2）摩擦力等于物体的重力，根据公式G=mg得出表达式；
（3）影响滑动摩擦力的因素是压力大小和接触面的粗糙程度，据此分析解答；
（4）实验过程中，不容易控制滑块进行匀速直线运动．
解答：
解：（1）此题通过砝码和托盘对滑块的拉力使滑块做匀速直线运动，所以实验中应测量托盘和砝码的总质量m2；
（2）滑动摩擦力大小等于托盘和砝码的总重力，则f1=G=m2g；
（3）由于压力不变，接触面的粗糙程度不变，则滑块所受滑动摩擦力不变，故f1=f2；
（4）实验中难以判断滑块是否做匀速直线运动，改进方案：把滑块放到木板上，将弹簧测力计右端固定，左端水平拉着滑块，水平抽动长木板，读出测力计示数（如图所示），这种情况下拉动木板可以不匀速，弹簧测力计示数能稳定．
故答案为：（1）B；（2）m2g；（3）=；（4）把滑块放到木板上，将弹簧测力计右端固定，左端水平拉着滑块，水平抽动长木板，读出测力计示数（如图所示），这种情况下拉动木板可以不匀速，弹簧测力计示数能稳定．
点评：
此题是测量滑块与木板之间的滑动摩擦力实验，考查了二力平衡条件及重力公式的应用，同时考查了学生根据情况对实验进行分析的能力．
三、解答题（本题共8小题，共48分．解答22、23题时应有解题过程）
21．（6分）（2015•扬州）按题目要求作图：
（1）在图甲中用平面镜成像特点作出物体AB的像．
（2）在图乙中将开关和灯泡连接到家庭电路中．
（3）在图丙中标出通电螺线管的N、S极和磁感线方向．
考点：
平面镜成像的相关作图；通电螺线管的磁场；家庭电路的连接．菁优网版权所有
专题：
图像综合题．
分析：
（1）平面镜成像的特点是：像与物关于平面镜对称，可以先作出物体A、B端点AB的像点A′、B′，连接A′、B′即为物体AB在平面镜中所成的像．
（2）开关控制用电器，开关和用电器之间是串联的，火线首先进入开关．
（3）由电源的正负极可知电流的方向，由安培定则可得出螺线管的磁极，然后画出磁感线的方向．
解答：
解：
（1）先作出端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′即为物体AB的像，如图所示：
（2）火线首先接开关，再接灯泡、零线．如图所示：
；
（3）电源右侧为正极，则电流由右侧流入，根据安培定则：用右手握住螺线管，使四指所指的方向为电流的方向，则大拇指所指的左侧为N极，右侧为S极，外部磁感线由N指向S．如图所示：
．
点评：
（1）平面镜成像特点是：大小相等、连线与镜面垂直、到镜面的距离相等、像是虚像；
（2）掌握家庭电路中两孔插座、三孔插座、开关、灯泡的接法．连接家庭电路既要保证用电器的正常工作，又要保证使用的安全性．
（3）安培定则中共涉及三个方向：电流方向、磁场方向、线圈绕向告诉其中的两个可以确定第三个．
22．（5分）（2015•扬州）平底茶杯放在水平桌面上，茶杯重3N，茶杯的底面积是25cm2，茶杯内装有200cm3的水．（g取l0N/kg）求：
（1）茶杯内水的质量．
（2）茶杯对桌面的压强．
考点：
压强的大小及其计算；密度公式的应用．菁优网版权所有
专题：
计算题；压强、液体的压强．
分析：
（1）知道水的体积和密度，根据m=ρV求出水的质量；
（2）根据G=mg求出水的重力，茶杯对桌面的压力等于水和茶杯的重力之和，又知道茶杯的底面积，根据p=求出茶杯对桌面的压强．
解答：
解：（1）由ρ=可得，茶杯内水的质量：
m水=ρV=1.0g/cm3×200cm3=200g=0.2kg；
（2）茶杯内水的水的重力：
G水=m水g=0.2kg×10N/kg=2N，
茶杯对桌面的压力：
F=G水+G杯=2N+3N=5N，
茶杯对桌面的压强：
p===2000Pa．
答：（1）茶杯内水的质量为0.2kg；
（2）茶杯对桌面的压强为2000Pa．
点评：
本题考查了密度公式和重力公式、压强公式的应用，要注意水平面上物体的压力和自身的重力相等．
23．（6分）（2015•扬州）如图，电源电压为6V，电阻R0=10Ω，电流表量程为0～0.6A，电压表量程为0～3V，滑动变阻器R上标有“20Ω 0.5A”字样．求：
（1）当电路中电流最小时，1min内电流通过电阻R0做的功．
（2）为了保证电路安全，滑动变阻器R接入电路的最小阻值．
考点：
电功的计算；欧姆定律的应用．菁优网版权所有
专题：
电路和欧姆定律．
分析：
（1）由图R与R0串联，当滑片在左端最大处时电路中电流最小，计算出这个最小电流，根据W=I2Rt计算R0上1min内电流做功；
（2）为了保证电路安全，由电流表、电压表和滑动变阻器的规格，根据欧姆定律列式求解．
解答：
解：
（1）由图R与R0串联，当滑片在左端最大处时电路总电阻最大，电流最小，
此时电路中电流：I===0.2A，
W=UIt=I2Rt
1min内电流通过电阻R0做的功：
W0=I2R0t=（0.2A）2×10Ω×60s=24J；
（2）由题电流表量程为0～0.6A，滑动变阻器R规格为“20Ω 0.5A”，
为保证电路安全，电路中最大电流为0.5A，
所以：≤0.5A，
即：≤0.5A，解得R≥2Ω，
为保证电路安全，电压表示数（R0两端电压）不超过3V，
所以：×R0≤3V，
即：×10Ω≤3V，解得R≥10Ω，
由上可知：为了保证电路安全，滑动变阻器R接入电路的最小阻值为10Ω．
答：（1）当电路中电流最小时，1min内电流通过电阻R0做的功为24J；
（2）为了保证电路安全，滑动变阻器R接入电路的最小阻值为10Ω．
点评：
本题考查串联电路的特点和欧姆定律公式的应用，注意保证电路安全电路中最大电流不是0.6A而是0.5A．
24．（5分）（2015•扬州）小明用弹簧测力计、圆柱体、两个相同的圆柱形容器，分别装有一定量的水和盐水，对浸在液体中的物体所受的浮力进行了探究，其装置和弹簧测力计示数如图所示．
（1）分析图甲、乙、丙，说明浮力的大小与 物体排开液体的体积 有关．
（2）为了探究浮力大小与物体浸没在液体中的深度有无关系，可选用 丙、丁 图的装置来进行操作．
（3）圆柱体浸没在水中时受到的浮力是 4 N，圆柱体的体积是 4×10﹣4 m3．（g取l0N/kg）
（4）用图示实验数据测出盐水的密度是 1.1×103 kg/m3．
考点：
探究浮力大小的实验．菁优网版权所有
专题：
探究型实验综合题．
分析：
（1）分析图示实验，根据实验控制的变量与实验现象得出实验结论．
（2）探究浮力与物体浸入液体深度的关系，应控制液体密度与物体排开液体的体积相同而物体浸没在液体中的深度不同，分析图示实验，然后答题．
（3）物体的重力与测力计拉力之差是物体受到的浮力，根据浮力公式求出物体的体积．
（4）根据浮力公式求出盐水的密度．
解答：
解：（1）由图甲、乙、丙所示实验可知，物体排开液体的密度相同而排开液体的体积不同，物体受到的浮力不同，由此可知，浮力大小与物体排开液体的体积有关．
（2）探究浮力与物体浸入液体深度的关系，应控制液体密度与物体排开液体的体积相同而物体浸没在液体中的深度不同，由图示实验可知，图丙、丁所示实验中物体排开液体的密度、物体排开液体的体积相同而物体浸没在液体中的深度不同，可以选用图丙、丁所示实验探究浮力大小与物体浸没在液体中的深度有无关系．
（3）由图甲、丙所示实验可知，圆柱体浸没在水中时受到的浮力：F浮=G﹣F=5N﹣1N=4N；
浮力：F浮=ρ水gV排，圆柱体的体积：V=V排===4×10﹣4m3；
（4）由图甲、戊所示实验可知，圆柱体浸没在盐水中所受浮力：F浮盐水=G﹣F′=5N﹣0.6N=4.4N，
浮力F浮盐水=ρ盐水gV排，盐水的密度：ρ盐水===1.1×103kg/m3；
故答案为：（1）物体排开液体的体积；（2）丙、丁；（3）4；4×10﹣4；（4）1.1×103．
点评：
本题考查了探究影响浮力大小因素实验、求物体的体积与密度问题，要掌握称重法测浮力的方法、应用浮力公式即可解题，应用控制变量法是正确解题的关键．
25．（5分）（2015•扬州）物理兴趣小组在“探究水果电池电压”的实验中：
小明用铜片和锌片作为电极插入较小的柠檬制成了一个水果电池，如图所示．小华用铜片和铝片插入较大的柠檬也制成了一个水果电池．他们分别连通相同的音乐芯片，小华比小明的芯片声音要响一些．由此他们作出如下猜想：
猜想一：水果电池电压可能与水果的大小有关．
猜想二：水果电池电压可能与电极的材料有关．
（1）为了验证猜想一，小明用同一个柠檬制成水果电池，沿着电极插入的方向不断慢慢地切去外侧的部分柠檬，分别测出电压，如表一所示：
表一
柠檬大小
一个
大半个
半个
小半个
电压U/V
0.80
0.80
0.80
0.80
分析表中数据，说明猜想一是 错误 （正确/错误）的．
（2）为了验证猜想二，小华用铜片作为电池的正极，分别用外形相同的锌、铝、铁等金属片作为电池的负极，将金属片电极插入柠檬，并保持 电极间距离 和 插入深度 相同，分别测出电压，如表二所示：
表二
电极材料
铜和锌
铜和铝
铜和铁
电压U/V
0.880
0.60
0.46
分析表中数据，得到的结论是 水果电池电压与电极的材料有关 ．
（3）小明先将柠檬压在桌面上滚了几下，再做成水果电池，测出电压达到1.0V，据此请你提出一个有价值、可探究的问题： 水果电池的电压可能与水果的软硬度有关 ．
考点：
控制变量法与探究性实验方案．菁优网版权所有
专题：
探究型实验综合题．
分析：
（1）根据猜想，水果电池电压与多个因素有关，探究过程中应用到控制变量法．分析表格中数据可得结论；
（2）除了猜想的因素外，水果电池电压与两电极间的距离、电极插入水果的深度可能有关；分析表格数据可得结论；
（3）将柠檬压在桌面上滚了几下，柠檬会变软，由此提出可探究的问题．
解答：
解：
（1）小明用同一个柠檬制成水果电池，沿着电极插入的方向不断慢慢地切去外侧的部分柠檬，这样就控制了电极材料，
通过表一中的数据可知，水果大小变化后，电压表的示数不变，可得结论：水果电池电压与水果大小无关．即猜想一错误．
（2）除了猜想的因素外，水果电池电压与两电极间的距离、电极插入水果的深度可能有关．将金属片电极插入柠檬时还要保持插入深度和距离；
由表格二数据，铜与不同金属做电极时，电压表示数不同，说明水果电池电压与电极的材料有关；
（3）将柠檬压在桌面上滚动后，柠檬会变软，测出电压不同，由此提出的探究问题：水果电池的电压可能与水果的软硬度有关．
故答案为：（1）错误；
（2）电极间距离；插入深度；水果电池电压与电极的材料有关；
（3）水果电池的电压可能与水果的软硬度有关．
点评：
本题目结合水果电池电压的影响因素，考查对控制变量法的理解和运用，这种研究方法就是把多因素的问题变成多个单因素的问题来研究．
26．（7分）（2015•扬州）在测定额定屯压为“2.5V”小灯泡电功率（正常发光时电阻约为8Ω）的实验中，电源为两节新干电池．
（1）连接电路时，开关应 断开 ．请用笔画线将图乙电路连接完整，要求滑片P向左滑动时，接入电阻变小．
（2）电路连接后，闭合开关，移动滑片（未达到最小阻值），发现灯泡不亮，电流表有示数，电压表无示数，则故障可能是 灯泡短路 ．
（3）排除故障后，为了测量小灯泡的额定功率，调节滑片使电压表的示数为 2.5 V，此时电流表的示数如图丙所示，则小灯泡额定功率是 0.75 W．
（4）若实验中电流表坏了，为了测量小灯泡的额定功率，小明选用一个R0=5Ω的电阻，设计了如图丁的电路及实验方案：
①调节滑片使电压表的示数为额定电压；
②保持滑片位置不变，只将电压表的a点接线改接到c点，测出R0两端的电压U0，通过计算得到小灯泡的额定功率．
指出他的设计方案中存在的两个问题：
问题一： 无论怎样调节变阻器，都不能使灯泡正常发光 ；问题二： 只将电压表的a点接线改接到c点，电压表的正负接线柱接反，无法测出R0两端的电压 ．
考点：
电功率的测量．菁优网版权所有
专题：
探究型实验综合题．
分析：
（1）为保护电路，连接电路过程中开关应该断开；
滑片P向左滑动时，接入电阻变小，则变阻器的下面应接左边的接线柱；
（2）发现灯泡不亮，电流表有示数，则电路为发生断路，电压表无示数，说明与电压表并联的用电器两端无电压，则与电压表并联的电路短路；
（3）要测灯泡的额定功率，应使灯泡两端的电压等于其额定电压；
根据图丙读出电流表的示数，由P=UI计算出灯泡的额定电功率；
（4）根据串联电路的特点分析灯泡是否能够正常发光；
电压表并联在电路中，电流应由正接线柱流入，负接线柱流出．
解答：
解：（1）连接电路时，开关应断开；
将变阻器串联在电路中，滑片P向左滑动时，接入电阻变小，则变阻器的下面应接左边的接线柱，如图所示：
（2）灯泡不亮，电流表有示数，电压表无示数，则可能与电压表并联的灯泡短路；
（3）要测量灯泡的额定功率，应使灯泡两端的电压等于其额定电压，则应调节滑片使电压表的示数为2.5V；
由图丙知，电流表选择0～0.6A的量程，示数为0.3A；
则额定电功率P=UI=2.5V×0.3A=0.75W；
（4）由题意知，电源电压约为3V，灯泡正常发光时电阻约为8Ω，当变阻器电阻为零时，设灯泡两端的电压为U，根据串联电路的特点：
=
即=
解得：U≈1.8V，所以无论怎样调节变阻器，都不能使灯泡正常发光；
保持滑片位置不变，只将电压表的a点接线改接到c点，电压表的正负接线柱接反，无法测出R0两端的电压．
故答案为：（1）断开；见上图；（2）灯泡短路；（3）2.5；0.75；（4）无论怎样调节变阻器，都不能使灯泡正常发光；只将电压表的a点接线改接到c点，电压表的正负接线柱接反，无法测出R0两端的电压．
点评：
本题是测量小灯泡的额定功率实验，考查了电路的连接、电路故障的分析、电流表的读数及电功率的计算，同时考查了对实验设计的分析，关键掌握测量的原理及电表的使用方法．
27．（5分）（2015•扬州）“低头族”长时间低头看手机，会引起颈部肌肉损伤．当头颅为竖直状态时，颈部肌肉的拉力为零，当头颅低下时，颈部肌肉会产生一定的拉力．为了研究颈部肌肉的拉力与低头角度大小的关系，我们可以建立一个头颅模型来模拟实验．如图甲所示，把人的颈椎简化成一个支点O，用1kg的头颅模型在重力作用下绕着这个支点O转动，A点为头颅模型的重心，B点为肌肉拉力的作用点．将细线的一端固定在B点，用弹簧测力计拉着细线模拟测量肌肉的拉力，头颅模型在转动过程中，细线拉力的方向始终垂直于OB，如图乙所示，让头颅模型从竖直状态开始转动，通过实验记录出低头角度θ及细线拉力F的数据，如下表：
低头角度θ/°
0
15
30
45
60
细线拉力F/N
0
7.3
14.0
20.2
25.0
（1）设头颅质量为8kg，当低头角度为60°时，颈部肌肉实际承受的拉力是 200 N．
（2）在图乙中画出细线拉力的示意图．
（3）请解释：为什么低头角度越大，颈部肌肉的拉力会越大？答 人低头的角度越大，G的力臂越大 ．
（4）请你就预防和延缓颈椎损伤提出一个合理化的建议： 尽量减小低头的角度（或不要长时间低头做事，低头时间久了要抬头休息等等） ．
考点：
杠杆的平衡分析法及其应用；力的示意图．菁优网版权所有
专题：
简单机械．
分析：
（1）将头颅看做杠杆模型，同是低头角度为60°，动力臂和阻力臂的大小不变，根据表格中数据得出颈部肌肉所受拉力的大小；
（2）根据题意，细线的拉力应垂直于OB向下；
（3）根据杠杆的平衡条件结合三角函数关系得出颈部肌肉拉力与低头角度的关系；
（4）根据低头角度越大，颈部肌肉拉力越大的特点分析．
解答：
解：（1）由表格中数据知，当低头角度为60°时，若m=1kg，细线的拉力为25N；
若m=8kg，由于角度不变，所以动力臂和阻力臂不变，则拉力F=8×25N=200N；
（2）由题意知，细线拉力的方向应垂直于OB向下，如图所示：
（3）图乙中，F的力臂为OB，做出乙图G的力臂，如图所示：
由图知，根据杠杆的平衡条件：G•LG=F•LF
则F==，人低头的角度越大，sinθ越大，则G的力臂越大，肌肉的拉力就越大；
（4）要预防和延缓颈椎损伤，可尽量减小低头的角度，不要长时间低头做事，低头时间久了要抬头休息等等．
故答案为：（1）200；（2）见上图；（3）人低头的角度越大，G的力臂越大；（4）尽量减小低头的角度（或不要长时间低头做事，低头时间久了要抬头休息等等）．
点评：
本题通过对人的头颅模型的分析，考查了杠杆平衡条件的应用，同时分析了保护颈椎的方法，与生活联系，具有现实性意义．
28．（9分）（2015•扬州）微波炉是人们用来加热食品的常用灶具．微波是一种高频电磁波，它能穿透陶瓷、玻璃、耐熟塑胶等材料．微波炉使用的微波频率为2450MHz．
（1）为了用电安全，微波炉应该使用 三脚 （两脚/三脚）插头．
（2）用微波炉加热饭菜时，应选用 玻璃 （不锈钢/铁/玻璃）容器来加热，加热过程中是将 电 能转化为内能．
（3）小明想知道微波炉的热效率，他用电能表（表头如图所示）、温度计等工具进行了如下实验：
A．在杯中装有质量为m的冷水，测出水的初温为t0；
B．把杯子放进微波炉，并选择高温档；
C．将微波炉定时器旋转到两分钟的位置，同时记录电能表指示灯在这个时间内闪烁的次数；
D．加热结束后，迅速测出水的末温t．
①以上实验中，还缺少一个步骤，请你补上这个步骤： E．分别求出水吸收的热量和消耗的电能，根据η=求出效率 ．
②电能表指示灯闪烁一次，用电器消耗的电能E0= 1125 J．（保留一位小数）
③微波炉热效率的表达式η= ．（用字母表示）
（4）请你利用身边的器材，检验家里的微波炉是否有微波泄漏．
器材： 手机 ；
检验方法： 先用手机拨通家里的固定电话，当固定电话的铃声响起时，将手机放入微波炉内，并关上炉门，观察家里的固定电话的铃声有无发生变化；
若铃声减弱直至无声，说明微波炉的防泄漏功能较强（手机发射的电磁波不能传播出来）；
若仍能听到铃声，说明微波炉的防泄漏功能存在问题（手机发射的电磁波能够传播出来）． ．
考点：
电功与热量的综合计算．菁优网版权所有
专题：
电能和电功率．
分析：
（1）大功率用电器就属外壳需要接地，以确保安全；
（2）根据微波特性选择容器材料；加热过程将电能转化为内能；
（3）根据设计步骤和探究问题确定缺漏步骤；利用电能表参数和闪烁次数求出消耗电能；利用利用水的吸热公式和消耗的电能结合效率公式求出效率；
（4）手机既可以发射电磁波，也可以接收电磁波；
将正在发射电磁波的手机（手机向家中的固定电话拨打时）放入微波炉中，若微波炉有微波泄漏，手机发射的电磁波就会传播出来，固定电话就一直有铃声；若微波炉没有微波泄漏，固定电话铃声就会减弱，直至无声．
解答：
解：（1）大功率用电器就属外壳需要接地，以确保安全，因此电磁炉应使用三角插头；
（2）微波是一种高频电磁波，它能穿透陶瓷、玻璃、耐熟塑胶等材料，因此用微波炉加热饭菜时，应选用玻璃容器来加热；加热过程中将电能转化为内能；（3）①实验步骤中漏掉的步骤是：E．分别求出水吸收的热量和消耗的电能，根据η=求出效率；
②电能表指示灯闪烁一次，用电器消耗的电能E0=×3.6×106J=1125J；
③水吸收的热量为Q=cm（t﹣t0），
消耗得电能为E=nE0；
故微波炉的效率为：η==；
（4）利用手机可以来探究微波炉是否有微波泄漏．
方法：先用手机拨通家里的固定电话，当固定电话的铃声响起时，将手机放入微波炉内，并关上炉门，观察家里的固定电话的铃声有无发生变化；
若铃声减弱直至无声，说明微波炉的防泄漏功能较强（手机发射的电磁波不能传播出来）；
若仍能听到铃声，说明微波炉的防泄漏功能存在问题（手机发射的电磁波能够传播出来）．
故答案为：（1）三脚；
（2）玻璃；电；
（3）E．分别求出水吸收的热量和消耗的电能，根据η=求出效率；1125；；
（4）手机；先用手机拨通家里的固定电话，当固定电话的铃声响起时，将手机放入微波炉内，并关上炉门，观察家里的固定电话的铃声有无发生变化；
若铃声减弱直至无声，说明微波炉的防泄漏功能较强（手机发射的电磁波不能传播出来）；
若仍能听到铃声，说明微波炉的防泄漏功能存在问题（手机发射的电磁波能够传播出来）．
点评：
此题考查大功率用电器的使用安全问题、微波炉的加热选材、测量加热效率以及我们设计实验的能力，我们要能够根据要求设计出合理的实验方案，这也是初中物理教学大纲中明确要求的．需要掌握．
相关试卷
2018年扬州市中考物理试题和答案： 这是一份2018年扬州市中考物理试题和答案，共42页。试卷主要包含了选择题，填空题，解答题等内容，欢迎下载使用。
2016年扬州市中考物理试题和答案： 这是一份2016年扬州市中考物理试题和答案，共28页。试卷主要包含了选择题，填空题，解答题等内容，欢迎下载使用。
2014年扬州市中考物理试题和答案： 这是一份2014年扬州市中考物理试题和答案，共31页。试卷主要包含了下列估测符合实际的是等内容，欢迎下载使用。
