湖南省怀化市2021-2023三年中考物理真题分类汇编-06电功和电功率、电和磁、信息的传递

这是一份湖南省怀化市2021-2023三年中考物理真题分类汇编-06电功和电功率、电和磁、信息的传递，共16页。试卷主要包含了单选题，多选题，填空题，实验题，作图题，计算题等内容，欢迎下载使用。

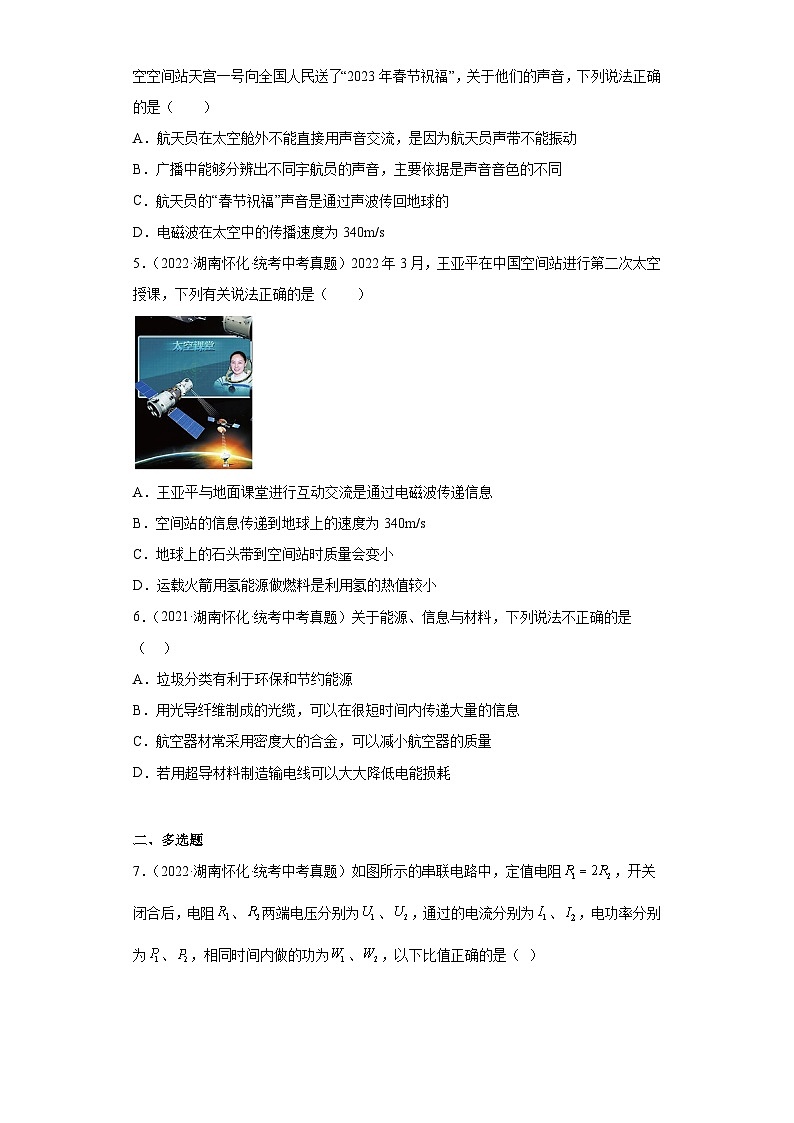

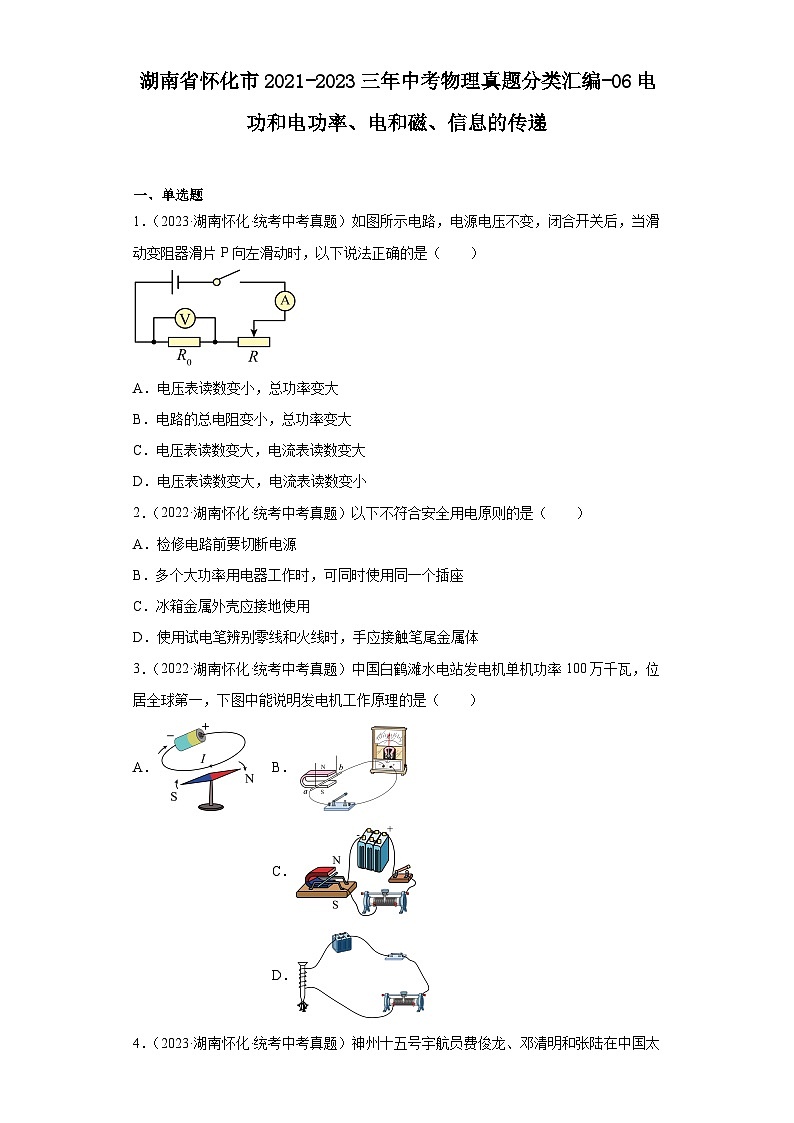

湖南省怀化市2021-2023三年中考物理真题分类汇编-06电功和电功率、电和磁、信息的传递 一、单选题1．（2023·湖南怀化·统考中考真题）如图所示电路，电源电压不变，闭合开关后，当滑动变阻器滑片P向左滑动时，以下说法正确的是（　　）  A．电压表读数变小，总功率变大B．电路的总电阻变小，总功率变大C．电压表读数变大，电流表读数变大D．电压表读数变大，电流表读数变小2．（2022·湖南怀化·统考中考真题）以下不符合安全用电原则的是（　　）A．检修电路前要切断电源B．多个大功率用电器工作时，可同时使用同一个插座C．冰箱金属外壳应接地使用D．使用试电笔辨别零线和火线时，手应接触笔尾金属体3．（2022·湖南怀化·统考中考真题）中国白鹤滩水电站发电机单机功率100万千瓦，位居全球第一，下图中能说明发电机工作原理的是（　　）A． B． C． D．4．（2023·湖南怀化·统考中考真题）神州十五号宇航员费俊龙、邓清明和张陆在中国太空空间站天宫一号向全国人民送了“2023年春节祝福”，关于他们的声音，下列说法正确的是（　　）A．航天员在太空舱外不能直接用声音交流，是因为航天员声带不能振动B．广播中能够分辨出不同宇航员的声音，主要依据是声音音色的不同C．航天员的“春节祝福”声音是通过声波传回地球的D．电磁波在太空中的传播速度为340m/s5．（2022·湖南怀化·统考中考真题）2022年3月，王亚平在中国空间站进行第二次太空授课，下列有关说法正确的是（　　）A．王亚平与地面课堂进行互动交流是通过电磁波传递信息B．空间站的信息传递到地球上的速度为340m/sC．地球上的石头带到空间站时质量会变小D．运载火箭用氢能源做燃料是利用氢的热值较小6．（2021·湖南怀化·统考中考真题）关于能源、信息与材料，下列说法不正确的是（    ）A．垃圾分类有利于环保和节约能源B．用光导纤维制成的光缆，可以在很短时间内传递大量的信息C．航空器材常采用密度大的合金，可以减小航空器的质量D．若用超导材料制造输电线可以大大降低电能损耗 二、多选题7．（2022·湖南怀化·统考中考真题）如图所示的串联电路中，定值电阻，开关闭合后，电阻、两端电压分别为、，通过的电流分别为、，电功率分别为、，相同时间内做的功为、，以下比值正确的是（  ）A． B． C． D．8．（2021·湖南怀化·统考中考真题）关于安全用电，下列说法正确的有（    ）A．检修电路前切断电源B．在电线上晾晒衣服C．空气开关跳闸后，可立即合上D．使用试电笔辨别零线和火线时，手应接触笔尾金属体9．（2021·湖南怀化·统考中考真题）下列实验装置与探究内容相符的有（    ）A．甲图可探究电流的磁效应 B．乙图可探究发电机的工作原理C．丙图可探究发电机的工作原理 D．丁图可探究电动机的工作原理 三、填空题10．（2023·湖南怀化·统考中考真题）一节干电池的电压是______V，家庭电路中各用电器之间的连接方式是_______（选填“串联”或“并联”）。11．（2023·湖南怀化·统考中考真题）法拉第发现“闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就产生感应电流”的现象，能产生这一现象的实验装置是图_______（选填“甲”或“乙”）。丙图是电动机的工作原理，该电动机工作时能量转化是______________（选填“机械能转化为电能”或“电能转化为机械能”）。  12．（2023·湖南怀化·统考中考真题）如图所示，请根据电流方向判断螺线管的磁极，标出螺线管的右端的极性（选填“N”或“S”）。  13．（2021·湖南怀化·统考中考真题）2021年5月15日，天问一号着陆巡视器成功着陆火星表面，它与地球控制台之间利用______（选填“电磁波”、“超声波”或“次声波”）来传递信息，地球控制台发出的指令经过2秒传播的距离是______m。 四、实验题14．（2022·湖南怀化·统考中考真题）小华同学进行“测量小灯泡的电功率”实验，小灯泡的额定电压为2.5V，实物图如图甲所示。（1）连接电路时，开关应处于___________状态；（2）请你用笔画线代替导线，将图甲中的电路连接完整；（要求：滑片P往左移时灯泡变暗）(       )（3）某次实验中，移动滑片使电压表示数为2V时，电流表的指针位置如图乙所示，则电流表的示数为___________A，小灯泡的实际功率为___________W；（4）小华同学多次改变滑动变阻器滑片的位置，并根据实验数据画出了小灯泡的关系图像，如图丙所示。由图像可知：小灯泡的额定功率___________W。 五、作图题15．（2022·湖南怀化·统考中考真题）如图所示，请根据安全用电原则，用笔画线代替导线将图中的开关、灯泡正确接入家庭电路中。16．（2021·湖南怀化·统考中考真题）（1）如图甲所示，被细线拴住的气球静止在空中，请画出气球所受重力的示意图，O点为气球的重心。 （2）请用笔画线代替导线，将图乙中的三孔插座正确接入家庭电路中。 （3）图丙为地磁场的示意图，请在括号内填上地磁的磁极和小磁针右下端的磁极（选填“N”或“S”）。 六、计算题17．（2023·湖南怀化·统考中考真题）甲图是一款恒温箱的内部原理电路图，工作电压220V，电热丝的阻值为44Ω；控制电路电源电压为8V，继电器线圈的电阻，滑动变阻器（调温电阻）的最大阻值为130Ω；热敏电阻的阻值随温度t变化的关系如乙图所示。和均置于恒温箱中，当继电器线圈中电流达到50mA，继电器的衔铁会把弹簧片吸到左边，右边工作电路断电停止加热。求：（1）加热时，经过的电流?（2）当最高控温设置在时，滑动变阻器接人电路中的阻值应为多少?（3）利用恒温箱把1kg的牛奶从加热到，牛奶吸收多少热量?（牛奶的比热容（））（4）把1kg的牛奶从加热到需要2min，则该恒温箱的加热效率为多少?（结果精确到0.1%）  18．（2022·湖南怀化·统考中考真题）在抗击新冠肺炎疫情期间，中医诊疗发挥了积极有效的作用，成为世界瞩目的“中国战法”重要组成部分。图甲为小明同学家的电中药壶，有高温和低温两个挡位，正常工作电路简化为图乙所示，其中S′为挡位开关，R1、R2为定值电阻，A、B为阻值忽略不计的指示灯。已知电中药壶额定电压为220V，高温挡功率为1210W，低温挡功率为100W。（1）低温挡工作时是A灯还是B灯亮，并说明理由；（2）求R2的阻值；（3）一天晚上用电高峰期，小明用电中药壶给爷爷熬药，先用高温挡加热至沸腾后，再用低温挡慢熬，细心的小明发现在低温挡慢熬1h的过程中，家中的电能表（图丙所示）共转动了243转（电路中只有电中药壶工作），由此计算此过程中小明家的实际电压。19．（2021·湖南怀化·统考中考真题）如图甲所示，电源电压为6V，小灯泡L标有“4V  0.5A”的字样（忽略小灯泡电阻的变化）。闭合开关，移动滑动变阻器的滑片，得出滑动变阻器的电功率P与其接入电路的阻值R间的关系如图乙所示。求：（1）小灯泡的电阻；（2）当时，滑动变阻器的电功率；（3）如图乙所示，当滑动变阻器接入电路的阻值分别为、时，滑动变阻器的电功率均为，则与的乘积是多少。
参考答案：1．BC【详解】由电路图知，两电阻串联连接，电压表测R0两端的电压，电流表测电路中的电流。滑片P向左移动时，滑动变阻器接入电路的阻值变小，则电路中的总电阻变小，据欧姆定律知，电路中的电流变大，电流表计数变大，据串联电路的分压特点知，变阻器分得的电压变小，电源电压不变，R0分得的电压变大，电压表示数变大，据P=UI知，电路的总功率变大，故AD错误，BC正确。故选BC。2．B【详解】A．为了确保安全，检修电路前要切断电源，避免接触到火线发生触电危险，故A不符合题意；B．多个大功率用电器工作时，电路中总电阻过小，电流过大，容易引起保险丝烧断，也可能烧毁插座，引发事故，因此不能多个大功率用电器同时使用同一个插座，故B符合题意；C．外壳的电器漏电时，触摸到金属外壳容易触电，冰箱金属外壳应接地使用，可以把外壳和大地接通，能避免发生触电事故，故C不符合题意；D．使用试电笔辨别零线和火线时，手应接触笔尾金属体，使测电笔的笔尖、大电阻、氖管、笔尾金属体、大地构成通路、氖管发光；手不能接触笔尖金属体，故D不符合题意。故选B。3．B【详解】发电机的工作原理是，闭合电路的部分导体在磁场中做切割磁感线运动，产生感应电流；A．如图是奥斯特实验的原理图，实验说明通电导线周围存在着磁场，故A不符合题意；B．如图，闭合开关，导体在磁场中做切割磁感线运动，电路中有感应电流产生，故B符合题意；C．如图，电路中有电源，闭合开关，通电导体在磁场中受力运动，是电动机的原理图，故C不符合题意；D．如图，闭合开关，通电螺线管产生磁场，可以吸引铁钉，改变电路中电流的大小可以探究电磁铁磁性大小与电流的关系，故D不符合题意。故选B。4．B【详解】A．航天员在太空舱外不能直接用声音交流，是因为真空不能传声，故A错误；B．不同的宇航员说话时，由于声带结构、形状、发声方式等不同，发出声音的音色不同，可以根据音色辨别不同宇航员的声音，故B正确；C．航天员的“春节祝福”声音是通过电磁波传回地球的，故C错误；D．电磁波在太空中的传播速度为3×108m/s，故D错误。故选B。5．A【详解】A．电磁波可以在真空中传播，王亚平与地面课堂进行互动交流是通过电磁波传递信息，故A正确；B．空间站的信息以电磁波的形式传递到地球，电磁波的传播速度为，故B错误；C．物体的质量不随物体的位置、形状、状态和温度而变化， 地球上的石头带到空间站时质量不变，故C错误；D．燃料的热值越大，燃烧单位质量的燃料放出的热量越多， 运载火箭用氢能源做燃料是利用氢的热值较大，故D错误。故选A。6．C【详解】A．垃圾分类有利于环保和节约能源，分类回收加以利用，故A正确，A不符合题意；B．光缆可以在很短时间内传递大量的信息，故B正确，B不符合题意；C．航空器材常采用密度小的合金，可以减小航空器的质量，故C错误，C符合题意；D．若用超导材料制造输电线，电阻为零，可以大大降低电能损耗，故D正确，D不符合题意。故选C。7．CD【详解】A．如图，电阻、串联，根据串联电路的电流处处相等，通过两个电阻的电流相等，即，故A错误；B．由于，两个电阻两端的电压之比故B错误；C．两个电阻两端的功率之比故C 正确；D．两个电阻相同时间内做的功之比故D正确。故选CD。8．AD【详解】A．检修电路为了安全，前切断电源是正确的，故A正确；B．在电线上晾晒衣服易发生触电事故，故B错误；C．空气开关跳闸后，因检修后再合上，故C错误；D．使用试电笔辨别零线和火线时，手应接触笔尾金属体，让电流经过试电笔人形成闭合回路，故D正确。故选AD。9．AB【详解】A．甲图中是欧斯特实验，说明电流具有磁效应，故A符合题意；B．乙图中是电磁感应现象，探究的是发电机的工作原理，故B符合题意；C．丙图中是通电导线在磁场中受力运动的实验，探究的是电动机的原理，故C不符合题意；D．丁图探究的是电磁铁，其原理是电流的磁效应，故D不符合题意。故选AB。10．     1.5     并联【详解】[1]一节新的干电池，电压为1.5V。[2]家庭电路中，各用电器的工作互不影响，是并联连接。11．     乙     电能转化为机械能【详解】[1]图甲是奥斯特实验：电流的磁效应，图乙中，导体AB在磁场中做切割磁感线运动时，能产生感应电流，电磁感应现象。所以图乙符合题意。[2]电动机的工作原理是：通电导体在磁场中受到力的作用而转动，是电能转化为机械能的过程。12．N【详解】根据右手螺旋定则，伸出右手，大拇指撑开，其余四根手指并拢，并顺着电流的方向握住通电螺线管，大拇指指向的方向就是N极。如图所示，电源的左边是正极，故电流的方向是从左边流进的，右手的四个手指是从下往上自然弯曲的，大拇指指向右边，所以可以判定通电螺线管右边是N极。13．     电磁波     6×108m【详解】[1]电磁波可以在真空中传播，传播速度快，天问一号着陆巡视器与地球控制台间是利用电磁波来传递信息。[2]电磁波的速度为2s时间信号传播的距离是14．     断开          0.22     0.44     0.625【详解】（1）[1]连接电路时，为了保护电路，开关需要断开。（2）[2]滑动变阻器需要串联接入电路，且一上一下，要求滑片P往左移时灯泡变暗，滑片向左滑动时，接入的电阻变大，电路中的电流变小，灯泡变暗，故滑动变阻器接入的右下方接线柱，故如图所示（3）[3][4]电流表的指针位置如图乙所示，选择小量程，分度值为0.02A，读数为0.22A；小灯泡的实际功率为（4）[5]小灯泡的额定电压为2.5V，根据图丙可知，额定电流为0.25A，则小灯泡的额定功率为15．【详解】灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故。如下图所示16．（1）；（2）；（3）【详解】（1）重力的方向总是竖直向下。（2）三孔插座的连线为“左零右火上地”，即左孔接零线，右孔接火线，上孔接地线。（3）磁体外部的磁场方向为N极到S极，小磁针的N极指向为磁场方向，从图中可以看出，地磁南极在地理北极附近，小磁针右下端为S极。17．（1）；（2）；（3）；（4）【详解】解：（1）如图，恒温箱加热时，经过的电流为（2）如图乙所示，当最高控温设置在时，热敏电阻，继电器线圈中电流达到50mA，则图甲中三个电阻串联的总电阻为则滑动变阻器接人电路中的阻值应为（3）利用恒温箱把1kg的牛奶从加热到，牛奶吸收多少热量为（4）如图甲，恒温箱将牛奶加热这2min需要消耗的电能为则该恒温箱的加热效率为答：（1）加热时，经过的电流为；（2）当最高控温设置在时，滑动变阻器接人电路中的阻值应为；（3）恒温箱把1kg的牛奶从加热到，牛奶吸收热量为；（4）该恒温箱的加热效率为。18．（1）B灯，理由见解析；（2）444Ω；（3）198V【详解】解：（1）根据可知，当电压一定时，电阻越大，功率越小，为低温挡，电阻越小，功率越大，为高温挡。由电路图可知，当挡位开关接N时，A灯与R1串联，电阻较小，功率较大，为高温挡；当挡位开关接M时，B灯与R2、R1串联，电阻较大，功率较小，为低温挡。故低温挡工作时是B灯亮。（2）高温挡时，A灯与R1串联，功率为1210W，由于A灯阻值忽略不计，根据可得，则电路中的R1电阻为低温挡时，B灯与R2、R1串联，功率为100W，由于B灯阻值忽略不计，根据可得，电路中R1和R2的的总电阻为所以电阻R2的阻值为R2=R总-R1=484Ω-40Ω=444Ω（3）低温挡慢熬1h的过程中，电能表消耗的电能为低温挡的功率为根据可知，实际电压为答：（1）低温挡工作时是B灯，理由见解析；（2）求R2的阻值为444Ω。（3）此过程中小明家的实际电压为198V。19．（1）；（2）；（3）【详解】解（1）小灯泡的电阻（2）当时，电灯泡的电阻也为8Ω，根据串联分压，即电压之比即为电阻之比，而电源电压为6V,故滑动变阻器的电压为3V，故滑动变阻器的电功率为（3）如图乙所示，当滑动变阻器接入电路的阻值分别为，电路中的电流为则电功率为当滑动变阻器接入的电阻时，则电流为滑动变阻器的电功率均为，则电功率为整理可得答：（1）小灯泡的电阻为；（2）当时，滑动变阻器的电功率为；（3）与的乘积是。
