湖南省岳阳市2021-2023三年中考物理真题分类汇编-05电流和电路、电压和电阻、欧姆定律

这是一份湖南省岳阳市2021-2023三年中考物理真题分类汇编-05电流和电路、电压和电阻、欧姆定律，共13页。试卷主要包含了单选题，填空题，实验题，计算题，综合题等内容，欢迎下载使用。

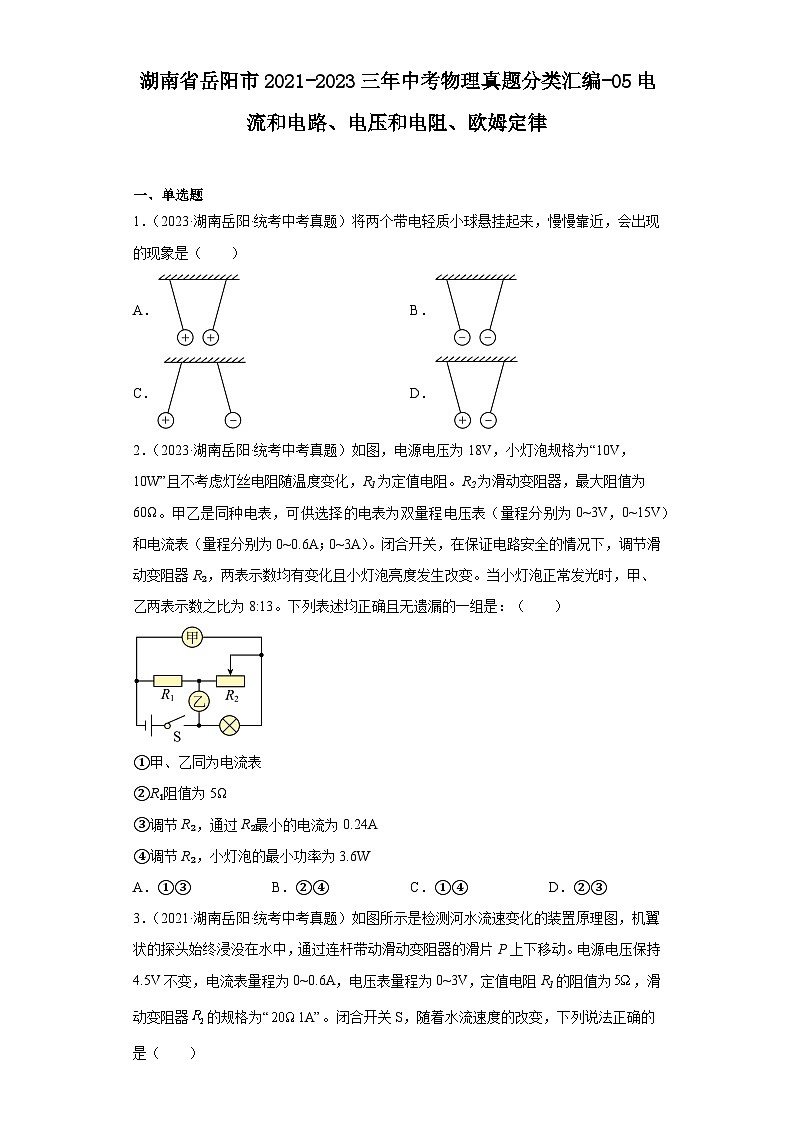

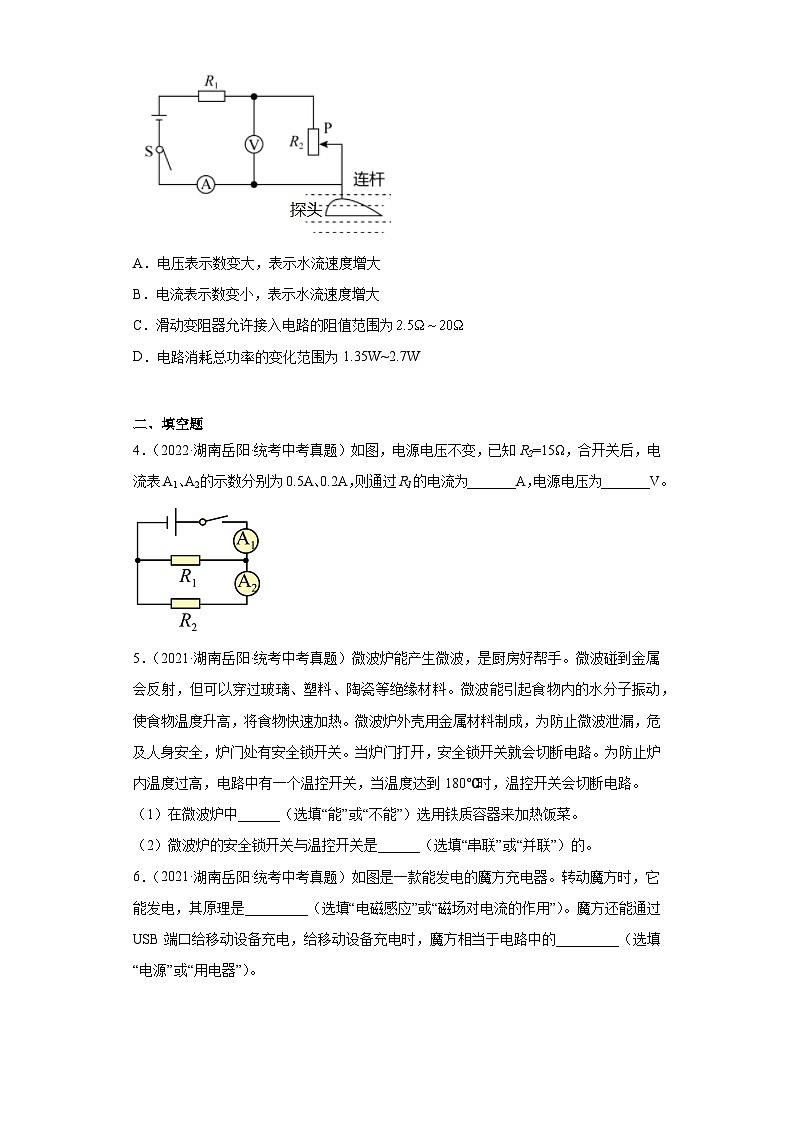

湖南省岳阳市2021-2023三年中考物理真题分类汇编-05电流和电路、电压和电阻、欧姆定律 一、单选题1．（2023·湖南岳阳·统考中考真题）将两个带电轻质小球悬挂起来，慢慢靠近，会出现的现象是（　　）A．   B．  C．   D．  2．（2023·湖南岳阳·统考中考真题）如图，电源电压为18V，小灯泡规格为“10V，10W”且不考虑灯丝电阻随温度变化，R1为定值电阻。R2为滑动变阻器，最大阻值为60Ω。甲乙是同种电表，可供选择的电表为双量程电压表（量程分别为0~3V，0~15V）和电流表（量程分别为0~0.6A；0~3A）。闭合开关，在保证电路安全的情况下，调节滑动变阻器R₂，两表示数均有变化且小灯泡亮度发生改变。当小灯泡正常发光时，甲、乙两表示数之比为8:13。下列表述均正确且无遗漏的一组是：（　　）  ①甲、乙同为电流表                                        ②R₁阻值为5Ω③调节R₂，通过R₂最小的电流为0.24A                        ④调节R₂，小灯泡的最小功率为3.6WA．①③ B．②④ C．①④ D．②③3．（2021·湖南岳阳·统考中考真题）如图所示是检测河水流速变化的装置原理图，机翼状的探头始终浸没在水中，通过连杆带动滑动变阻器的滑片P上下移动。电源电压保持4.5V不变，电流表量程为0~0.6A，电压表量程为0~3V，定值电阻R1的阻值为，滑动变阻器的规格为“1A”。闭合开关S，随着水流速度的改变，下列说法正确的是（　　）A．电压表示数变大，表示水流速度增大B．电流表示数变小，表示水流速度增大C．滑动变阻器允许接入电路的阻值范围为D．电路消耗总功率的变化范围为1.35W~2.7W 二、填空题4．（2022·湖南岳阳·统考中考真题）如图，电源电压不变，已知R2=15Ω，合开关后，电流表A1、A2的示数分别为0.5A、0.2A，则通过R1的电流为_______A，电源电压为_______V。5．（2021·湖南岳阳·统考中考真题）微波炉能产生微波，是厨房好帮手。微波碰到金属会反射，但可以穿过玻璃、塑料、陶瓷等绝缘材料。微波能引起食物内的水分子振动，使食物温度升高，将食物快速加热。微波炉外壳用金属材料制成，为防止微波泄漏，危及人身安全，炉门处有安全锁开关。当炉门打开，安全锁开关就会切断电路。为防止炉内温度过高，电路中有一个温控开关，当温度达到180℃时，温控开关会切断电路。（1）在微波炉中______（选填“能”或“不能”）选用铁质容器来加热饭菜。（2）微波炉的安全锁开关与温控开关是______（选填“串联”或“并联”）的。6．（2021·湖南岳阳·统考中考真题）如图是一款能发电的魔方充电器。转动魔方时，它能发电，其原理是_________（选填“电磁感应”或“磁场对电流的作用”）。魔方还能通过USB端口给移动设备充电，给移动设备充电时，魔方相当于电路中的_________（选填“电源”或“用电器”）。 三、实验题7．（2022·湖南岳阳·统考中考真题）在“伏安法测电阻”的实验中：实验次数123电压/V1.52.12.8电流/A0.10.14 （1）如图甲，闭合开关前，滑片P应置于滑动变阻器的________（填“左”或“右”）端；（2）闭合开关后，发现电压表无示数，而电流表有示数。经检查，导线连接完好，则可能是待测电阻R_______（填“断路”或“短路”）；（3）排除故障后，测得几组数据如上表，第三次实验时电流表示数如图乙，为________A；（4）三次所测电阻的平均值为_______Ω；（结果保留一位小数）（5）若要测一个额定电压为U0的小灯泡正常工作时的电阻，电源电压U不变，定值电阻R的阻值已知。在不改变电路连接的情况下，下列电路能实现的是_______（仅一项正确）。A． B．C． D．8．（2021·湖南岳阳·统考中考真题）小聪用如图甲所示的电路“探究电流与电阻的关系”，电源电压为6V，滑动变阻器规格为“，2A”，有、、、、的定值电阻各一个。（1）连接电路时，开关应______；（2）将的电阻接入电路，闭合开关，移动滑片P发现电压表有示数，电流表始终无示数，其原因可能是定值电阻______（选填“断路”或“短路”）；（3）排除故障后，使电压表示数为，电流表示数如图乙，此时电流为______A，记下电压表、电流表的示数；（4）将的电阻分别换成、、、的电阻，继续实验。小聪发现当定值电阻为时，无法完成实验。为了让的电阻也能完成实验，他设计了如下三个调整方案。其中方案有错误的是______。（选填“A”、“B”或“C”）A．在电路中多串联一个的电阻，其余操作不变B．不变，改变电源电压，电源电压的取值范围是2V~4.4VC．电源电压不变，改变的大小（视需要选取电压表、电流表量程），的取值范围是2.25V~6V（5）实验完毕，得到结论：电压一定时，导体中的电流与导体的电阻成______比。 四、计算题9．（2022·湖南岳阳·统考中考真题）音乐喷泉是集光机电技术于一体的装置，让红、绿、蓝三种色灯照射到水柱上，通过电脑控制三种色灯功率的比例就能让水柱变换颜色，呈现美轮美奂的视觉效果。图甲是某段时间内红、绿两色灯功率随时间变化的图像。（1）第28s红灯两端的电压为100V，求此时通过红灯的电流；（2）请计算0～30s内红灯和绿灯消耗的总电能；（3）图乙是控制喷泉水柱工作的模拟电路。AB两端输入如图丙所示的周期性变化的电压UAB，定值电阻R=2Ω，D为特殊电子元件。当UAB<6V时，D两端的电压UD=UAB；当时，UD恒为6V不变当通过R的电流满足时，电路启动喷水，此时UAB至少为多少伏？该电路工作l0min，其中喷水时间有多少秒？ 五、综合题10．（2022·湖南岳阳·统考中考真题）PTC是一种新型的半导体陶瓷材料，具有发热、控温双重功能，应用十分广泛。它有一个根据需要设定的温度，低于这个温度时，其阻值随温度的升高而减小；高于这个温度时，其阻值随温度的升高而增大。我们把这个设定的温度叫做“居里点温度”。如图甲的3D打印笔，其内部电路如图乙所示，R1、R2是两个相同的PTC发热电阻，单个PTC的阻值与温度的关系如图丙所示：（1）打印笔工作时有快、慢两挡，图乙中当S、S1都闭合时，处于_______挡；（2）由图丙可知，该PTC材料的“居里点温度”是______℃。
参考答案：1．D【详解】根据电荷间的相互作用“同种电荷相互排斥，异种电荷相互吸引”可知，D符合题意，ABC不符合题意。故选D。2．B【详解】为确保电路安全，若甲乙同为电流表时，电路为R1、R2、L并联，根据并联电路中电压的特点可知灯泡电压此时超过额定电压，灯泡会被烧毁，因此，甲乙两表不能为电流表，应同为电压表；当甲乙同为电压表时，电路为串联，电源电压为18V，甲电表测R1、R2两端电压，乙电表测R2、L两端电压，此时灯泡正常发光，电压为10V，且两电表的示数之比为8:13，则电路中的电流为灯泡电阻为电路中的总电阻为则可得----------①根据两电压表的示数之比可得-------------②联立①②可解的，；为确保电路安全，当乙电压表的示数为15V时，滑动变阻器接入电路中的阻值最大，则电路中电流最小，此时R1的电压为最小电流为根据可知，灯泡的最小电功率为所以②④符合题意，故B正确，ACD错误。故选B。3．D【详解】AB．分析电路，R1和R2串联接入电路，电压表测R2两端电压，电流变测该电路电流。水中探头做成上凸下平的流线型，水流在其上方流动速度快，压强小，下方流动速度慢，压强大，探头上下表面产生压强差，使探头受到向上的压力。当水流速度增大时，压力差变大，滑片向上移动，R2接入电路的电阻变小，根据串联分压规律可知，R2两端分的电压变小，电压表示数变小；此时电路总电阻变小，电源电压不变，根据欧姆定律可知，电路电流变大，电流表示数变大。故AB错误；C．当电流表示数为0.6A时，R2接入电路的电阻最小，此时电路总电阻R2接入电路的最小电阻当电压表示数为3V时，R2接入电路的电阻最大，此时R1两端电压根据串联分压规律即解得故滑动变阻器允许接入电路的阻值范围为，故C错误；D．电路消耗的最大功率当R2接入电路的电阻为10Ω时，电路最小电流此时电路消耗的功率最小电路消耗总功率的变化范围为1.35W~2.7W，故D正确。故选D。4．     0.3     3【详解】由电路图可知，电阻R1、R2并联，电流表A2测量通过R2的电流，电流表A1测干路电流。由题意可知，通过R2的电流为0.2A，干路电流为0.5A。[1]根据并联电路电流特点可知，通过电阻R1的电流为I1=I-I2=0.5A-0.2A=0.3A[2]并联电路两端的电压相等且等于电源电压，故电源电压为U=U2=I2R2=0.2A×15Ω=3V5．     不能     串联【详解】（1）[1]由题意可知，微波碰到金属就发生反射，金属根本没有办法吸收或传导它，所以在微波炉中不能选用铁质容器来加热饭菜。（2）[2]微波炉的炉门安全锁开关与温控开关相互影响，只有同时闭合时才能工作；当一个开关断开时，电路就断开，故它们应串联接在电路中。6．     电磁感应     电源【详解】[1]将闭合回路的一部分导线放在磁场中做切割磁感线运动时，电路中会产生感应电流，这个现象叫做电磁感应现象。转动魔方发电，就是利用了电磁感应原理。[2]利用魔方给移动设备充电时，魔法为移动设备提供电能，此时魔方相当于电源。7．     右     短路     0.18     15.2     C【详解】（1）[1]为保证电路安全，闭合开关前，滑片P应位于阻值最大处，滑动变阻器接左下方接线柱，则闭合开关前，滑片P应置于滑动变阻器的右端。（2）[2]闭合开关后，而电流表有示数，则电路中没有出现断路，而电压表无示数，电压表并联在待测电阻R两端，则故障原因可能是待测电阻R短路。（3）[3]如图甲所示，电流表接的是小量程，在图乙中，电流表每一小格表示0.02A，即分度值为0.02A，故电流表示数为0.18A。（4）[4]在这三次实验中，所测电阻分别为为减小误差，取三次测量的平均值作为测量结果，待测电阻值为（5）[5] A．S2闭合、S3断开时，电流表把灯泡短路，灯泡不发光；S2断开、S3闭合时，电流表把电阻短路；两个开关都闭合或断开时，电流表均无示数，测不出灯泡的正常工作时电流，故A不符合题意；B．S2闭合、S3断开，电压表测电灯两端的电压，其上端为正极、下端为负极；S3闭合、S2断开，电压表测定值电阻R两端的电压，其上端为负极，下端为正极；电压表的两次接线方法相反，在不改变电路连接方式的情况下，无法进行测量，故B不符合题意；C．通过调节滑动变阻器滑片位置，开关处于2的位置时，电压表测量的是灯泡正常发光时两端电压U0；保持滑动变阻器滑片位置不变，开关处于1的位置时，电压表测量的是灯泡和电阻串联后的两端电压U；则小灯泡的电流为则小灯泡正常工作时的电阻为故C符合题意；D．开关处于1的位置，电流表把灯泡和电阻短路，电流表测量滑动电阻的电流；开关处于2的位置，电流表把小灯泡短路，测量的是通过电阻和滑动变阻器的电流，测不出灯泡正常发光时的电流，故D不符合题意。故选C。8．     断开     断路     0.4     B     反【详解】（1）[1]为了保护电路，在连接电路时，开关应断开。（2）[2]若电流表始终无示数，说明电路可能断路，电压表有示数，说明电压表与电源连通，则与电压表并联的支路以外的电路是完好的，则与电压表并联的定值电阻断路。（3）[3]如图乙所示，电流表选用0~0.6A的量程，0.2A之间有10个小格，1小格代表0.02A，电流表的分度值为0.02A，电流表的示数为0.4A。（4）[4]定值电阻两端的电压A．控制的定值电阻电压不变，电路中的电流其他电阻两端的总电压其他电阻的总电阻滑动变阻器规格为“，2A”，在电路中多串联一个的电阻，其他电阻的总电阻最大值调整有效，故A不符合题意；B．不变，电源电压取2V时，滑动变阻器两端的电压为0V，连入电路中的电阻为零。不变，即控制的定值电阻电压不变，电路中的电流不变，滑动变阻器连入电路中的电阻取最大值时，电路中的总电阻此时电源电压电源电压的取值范围是2V~5.33V，故B符合题意；C．电源电压不变，改变的大小，取2.25V时，电路中的最小电流滑动变阻器两端的电压滑动变阻器连入电路中的电阻滑动变阻器规格为“，2A”，方案可行，故C不符合题意。故选B。（5）[5]由可知，实验完毕，得到结论，电压一定时，导体中的电流与导体的电阻成反比。9．（1）2A；（2）6000J；（3）10V，200s【详解】解：（1）由图甲可知，第28s时红灯的功率是200W，红灯两端的电压为100V，则此时通过红灯的电流为（2）如图甲所示，根据可知，要计算0～30s内红灯和绿灯消耗的总电能，即总电能大小为P-t图像与横坐标轴围成的面积大小。则0～30s内红灯消耗的电能为则0～30s内绿灯消耗的电能为则0～30s内红灯和绿灯消耗的总电能为（3）当UAB≥6V时，UD恒为6V不变当通过R的电流满足时，电路启动喷水，根据可知，喷水时R两端的电压至少为这个电压为能否喷水的临界电压，所以UAB对应的电压为由图丙可知，0-3s内AB两端的电压均匀增加，3s时到达15V，则2s时对应的电压为10V，即这个周期内的2-4s内，，则在一个周期(周期为6s)内有三分之一的时间在喷水（一个周期内喷水的时间为2s），所以10min=600s，相当于100个周期，则有的时间在喷水。答：（1）此时通过红灯的电流为2A；（2）0～30s内红灯和绿灯消耗的总电能为6000J；（3）电路启动喷水，此时UAB至少为10V，该电路工作l0min，其中喷水时间有200s。10．     快     120【详解】（1）[1]由图乙知，只闭合S时，电路中只有R1工作，此时电路中的电阻较大，据 知，电路的功率较小，处于慢挡；S、S1都闭合时，两个电阻并联在电路中，电路中的总电阻较小，据 知，电路的功率较大，处于快挡。（2）[2]由图丙知，低于120℃时，发热电阻阻值随温度升高而减小，高于120℃时，发热电阻阻值随温度升高而增大，所以该PTC材料的居里点温度是120℃。
