人教版九年级全册第十七章 欧姆定律第2节 欧姆定律示范课课件ppt

这是一份人教版九年级全册第十七章 欧姆定律第2节 欧姆定律示范课课件ppt，共16页。PPT课件主要包含了教学目标，欧姆定律的公式，变换公式，UIR，R30Ω，U36V，≈1222Ω，解题书写要求，电阻的串联与并联，等效替代法等内容，欢迎下载使用。

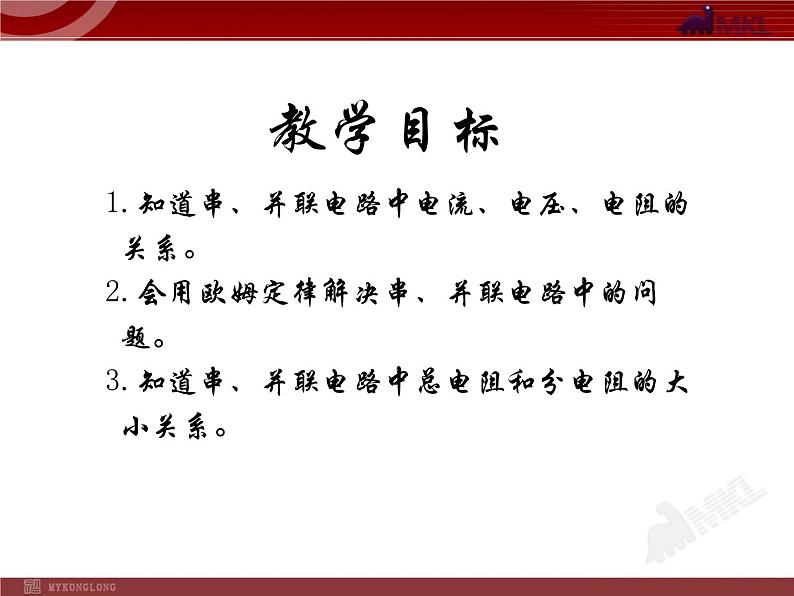

1.知道串、并联电路中电流、电压、电阻的 关系。2.会用欧姆定律解决串、并联电路中的问 题。3.知道串、并联电路中总电阻和分电阻的大 小关系。

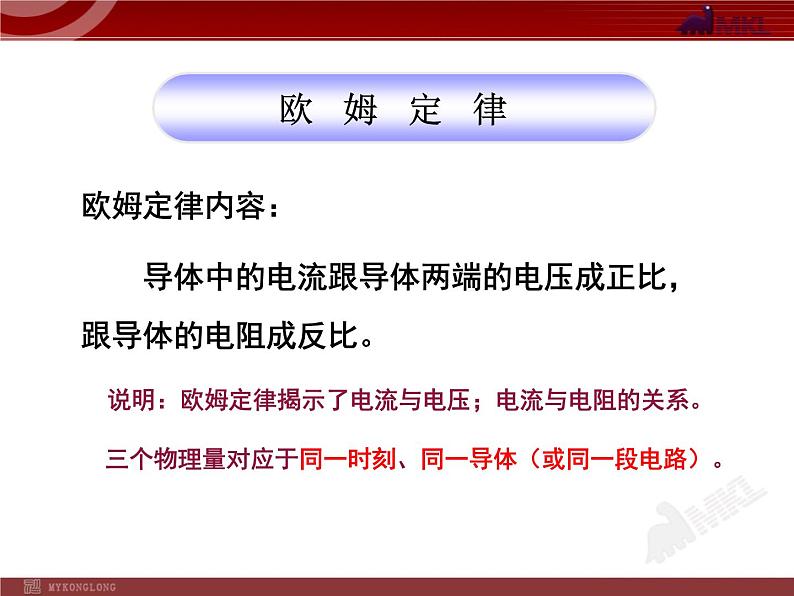

欧姆定律内容： 导体中的电流跟导体两端的电压成正比，跟导体的电阻成反比。 说明：欧姆定律揭示了电流与电压；电流与电阻的关系。 三个物理量对应于同一时刻、同一导体（或同一段电路）。

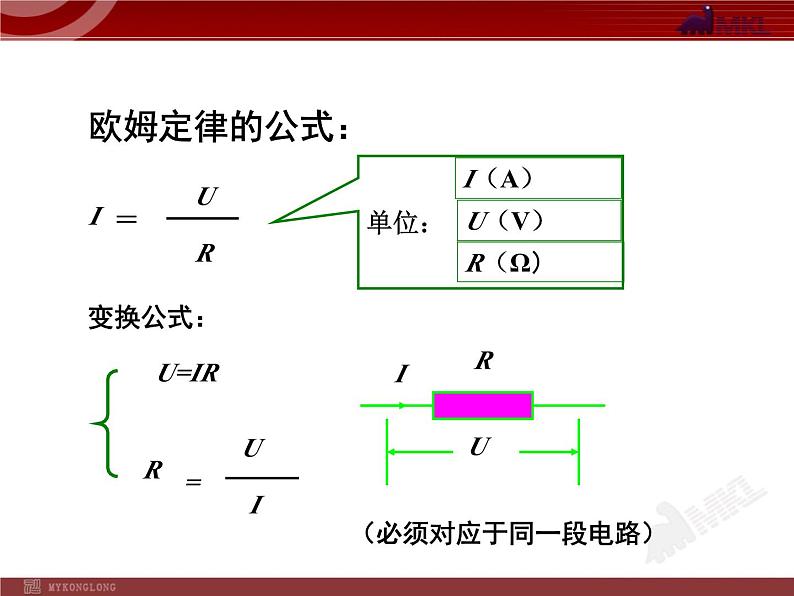

（必须对应于同一段电路）

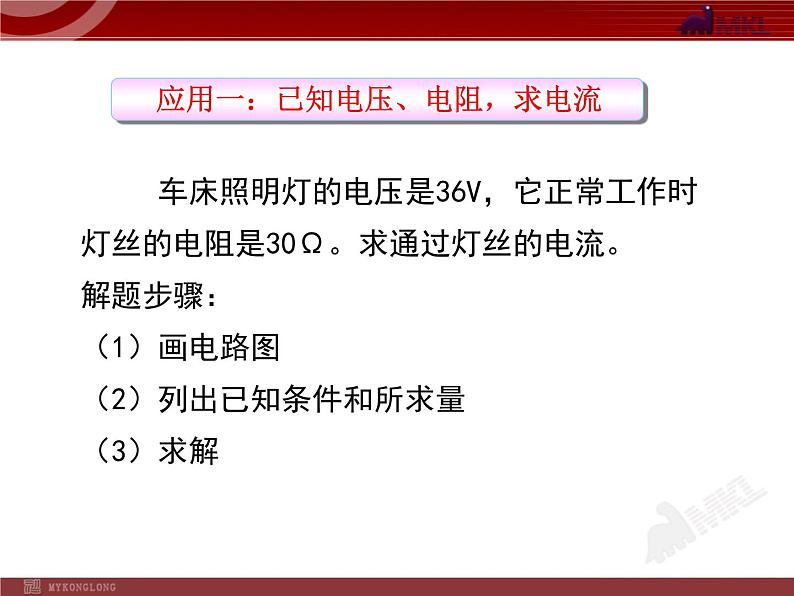

车床照明灯的电压是36V，它正常工作时灯丝的电阻是30Ω。求通过灯丝的电流。解题步骤： （1）画电路图（2）列出已知条件和所求量（3）求解

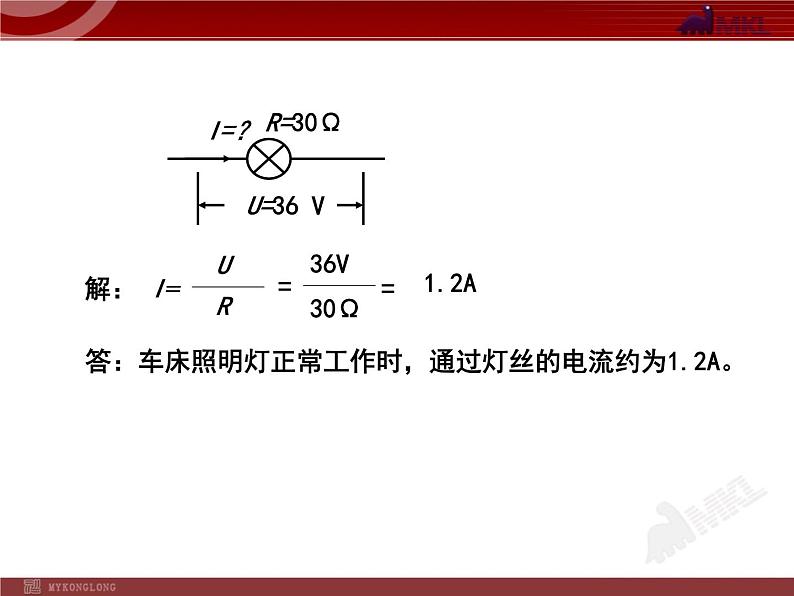

答：车床照明灯正常工作时，通过灯丝的电流约为1.2A。

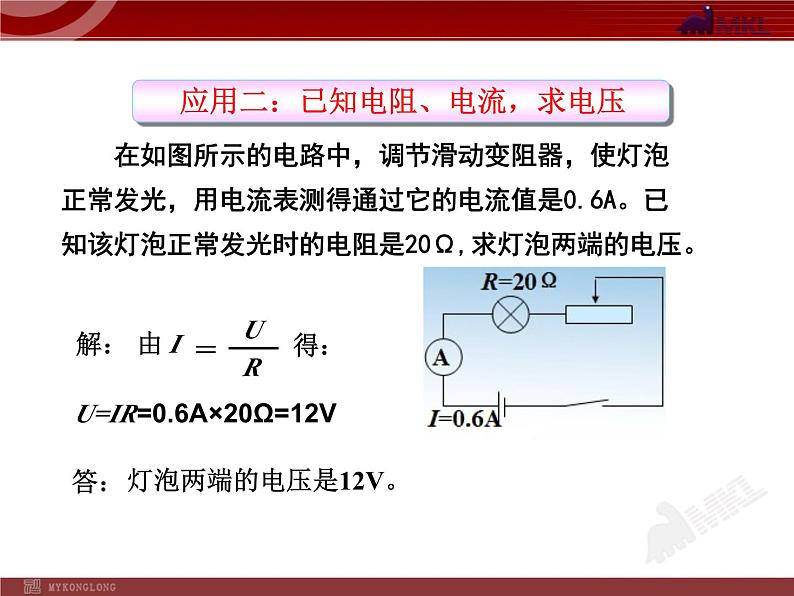

在如图所示的电路中，调节滑动变阻器，使灯泡正常发光，用电流表测得通过它的电流值是0.6A。已知该灯泡正常发光时的电阻是20Ω,求灯泡两端的电压。
U=IR=0.6A×20Ω=12V
灯泡两端的电压是12V。

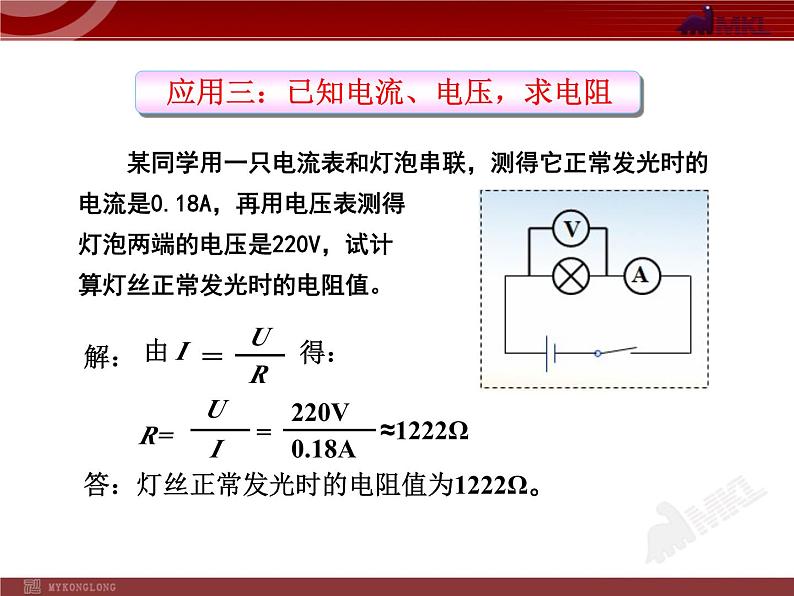

某同学用一只电流表和灯泡串联，测得它正常发光时的电流是0.18A，再用电压表测得灯泡两端的电压是220V，试计算灯丝正常发光时的电阻值。
答：灯丝正常发光时的电阻值为1222Ω。
（1）“诗行”格式，即左端对齐（2）写公式、代数据、得结果（“三步走”）
电阻串联相当于增大导体的长度
串联总电阻比任何一个分电阻都大
电阻并联相当于增大导体的横截面积
并联总电阻比任何一个分电阻都小
串联电路的总电阻等于各串联电阻之和R串＝R1＋R2n个阻值相同的电阻R0串联，总电阻R=nR0并联电路的总电阻的倒数等于各并联电阻倒数之和n个阻值相同的电阻并联，总电阻
如图,电源电压为6V不变,灯L1的电阻为12Ω,灯L2的电阻为9Ω，灯L3的电阻为18Ω。 求：（1）开关S1、S2同时断开和闭合时，电流表的示数分别为多少？
如图,电源电压为6V不变,灯L1的电阻为12Ω ,灯L2的电阻为9Ω ，灯L3的电阻为18Ω。求：（2）开关S1、S2同时断开和闭合时，电压表的示数分别为多少？
如图,电源电压为6V不变,灯L1的电阻为12Ω ,灯L2的电阻为9Ω，灯L3的电阻为18Ω。求：（3）开关S1、S2同时断开和闭合时，电流之比是多少？
