物理八年级上册第3节 凸透镜成像的规律教课课件ppt

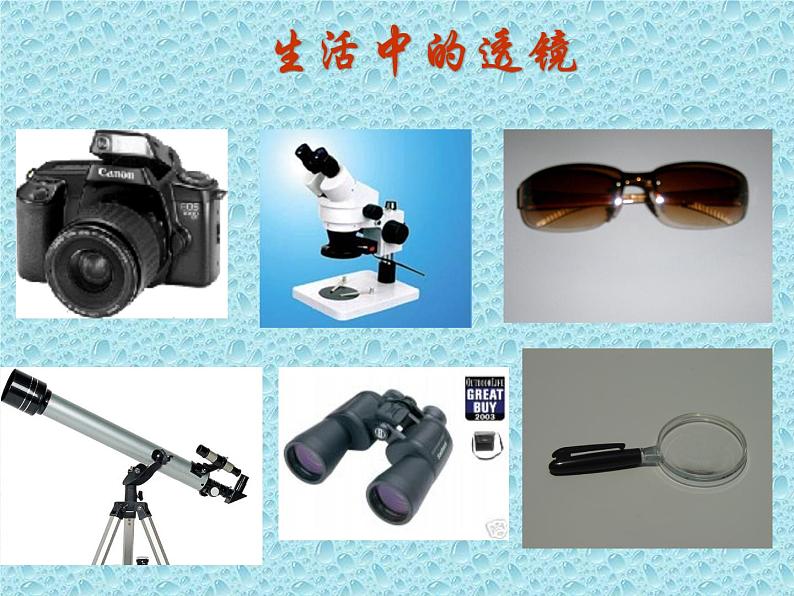

这是一份物理八年级上册第3节 凸透镜成像的规律教课课件ppt，共18页。PPT课件主要包含了生活中的透镜，物距U，像距v，不成像，照相机，放大镜，规律二，物距大于焦距，物距小于焦距，规律三等内容，欢迎下载使用。

通过前面的学习我们知道了凸透镜能够成像,那么请问同学们想知道凸透镜成像的规律吗?请同学们先阅读理解教材97至98页，然后我们就通过实验来探究凸透镜成像的规律!!

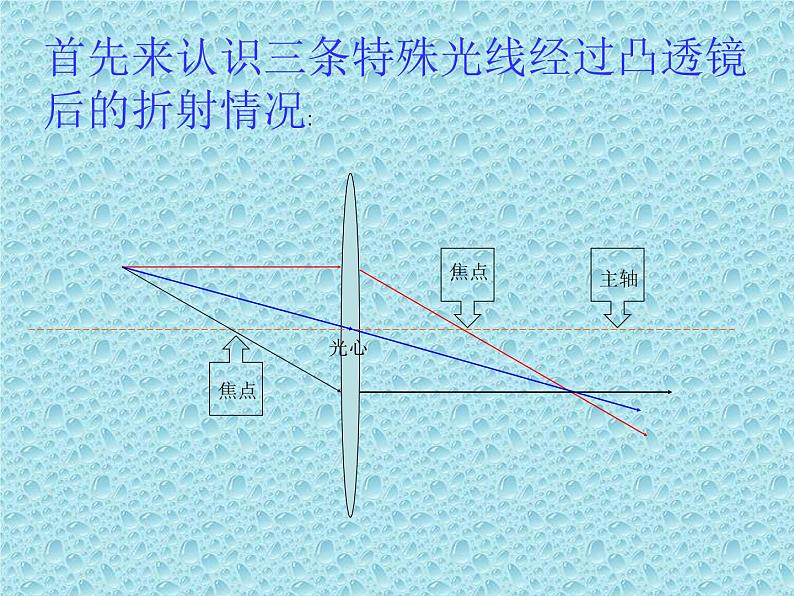

首先来认识三条特殊光线经过凸透镜后的折射情况:

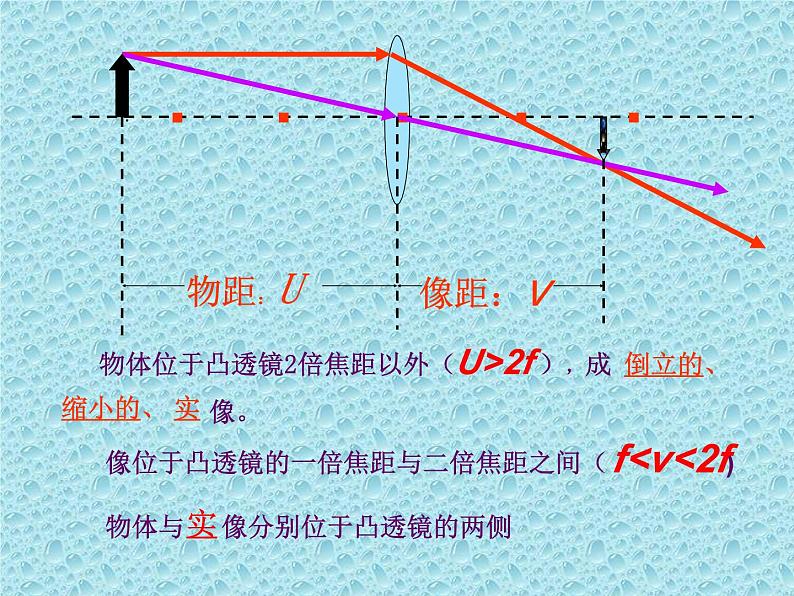

物体位于凸透镜2倍焦距以外（ ），成 像。
像位于凸透镜的一倍焦距与二倍焦距之间（ )
物体与 像分别位于凸透镜的两侧

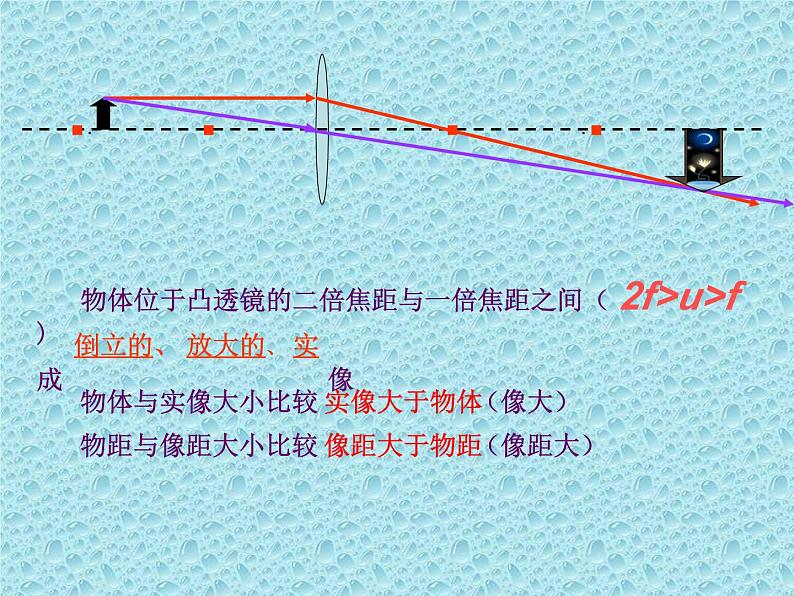

物体位于凸透镜的二倍焦距与一倍焦距之间（ )成 像
物体位于凸透镜的( )
即(u= )
另一侧的2 倍焦距处，
物体与实像之间的距离是
物体在凸透镜的特殊位置的成像特点（联系平面镜成像的特点）是：
物像等大；像距=物距 ( 2f )
物体位于凸透镜的焦点上时( ),
同侧、正立、缩小、虚像。
在凸透镜成像中，物体移动时，实像和虚像的转折点在哪里？放大和缩小实像的转换点在哪里？（请学生回答）
记忆口诀：(一倍焦距分虚实；二倍焦距分大小。）
当物距增大时,像距在减小
当物距减小时,像距在增加
当物距减小时,像距减小
在研究凸透镜成像的实验中，应在 座上由左向右依次放置 、 、 。为了确保烛焰的像成在光屏的中央，要调整 、 的高度，使它们的中心与烛焰大致在同一高度上。
1.某同学做”凸透镜成像”实验时,把光屏移到离凸透镜16CM处,使在光屏上出现烛焰的倒立.放大.清晰的像,则该同学使用的凸透镜的焦距可能是( )A.6CM B.8CM .C12CM D.18CM
