山东省枣庄市2021-2023三年中考物理真题分类汇编-03电流和电路、电压和电阻、欧姆定律

这是一份山东省枣庄市2021-2023三年中考物理真题分类汇编-03电流和电路、电压和电阻、欧姆定律，共12页。试卷主要包含了单选题，填空题，实验题，计算题等内容，欢迎下载使用。

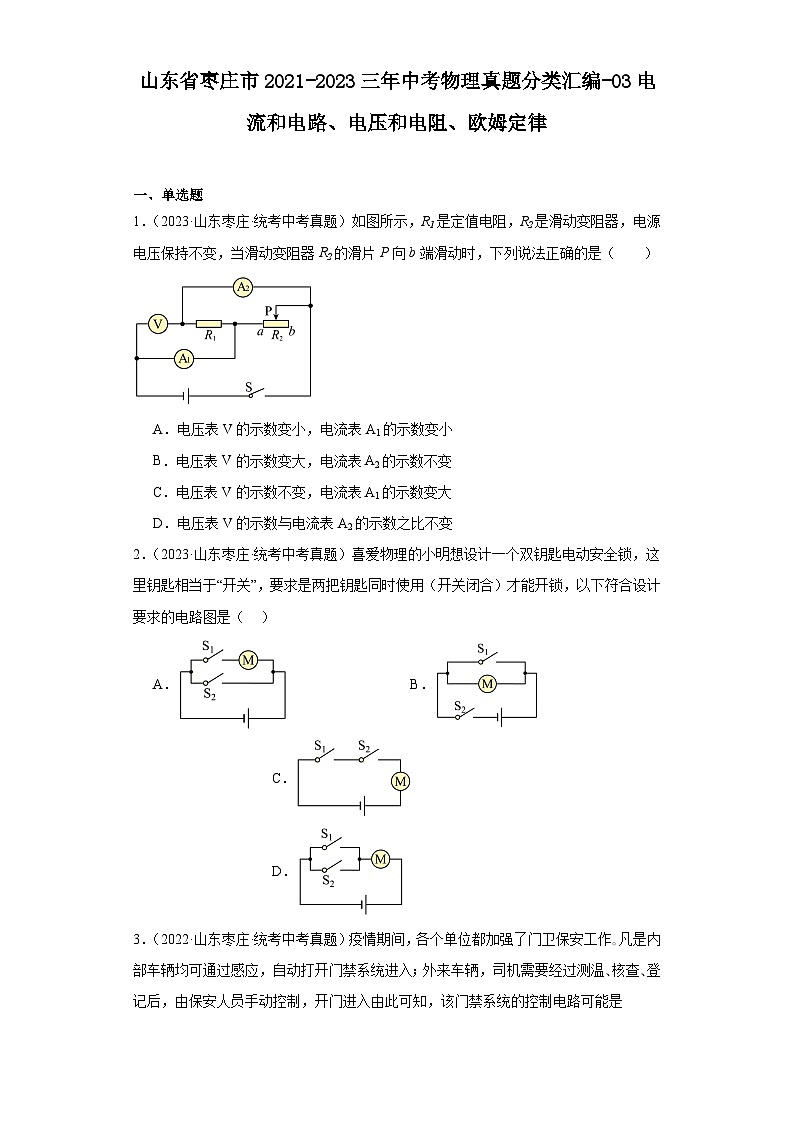

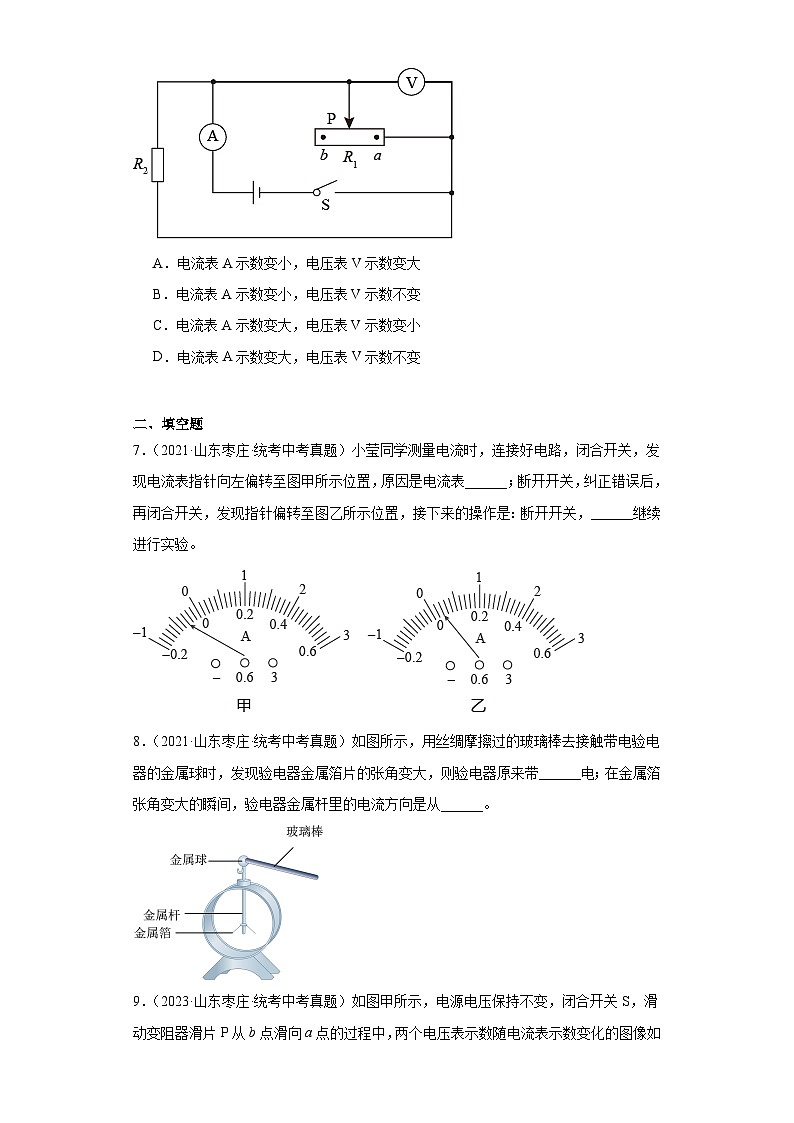

山东省枣庄市2021-2023三年中考物理真题分类汇编-03电流和电路、电压和电阻、欧姆定律 一、单选题1．（2023·山东枣庄·统考中考真题）如图所示，R1是定值电阻，R2是滑动变阻器，电源电压保持不变，当滑动变阻器R2的滑片P向b端滑动时，下列说法正确的是（　　）  A．电压表V的示数变小，电流表A1的示数变小B．电压表V的示数变大，电流表A2的示数不变C．电压表V的示数不变，电流表A1的示数变大D．电压表V的示数与电流表A2的示数之比不变2．（2023·山东枣庄·统考中考真题）喜爱物理的小明想设计一个双钥匙电动安全锁，这里钥匙相当于“开关”，要求是两把钥匙同时使用（开关闭合）才能开锁，以下符合设计要求的电路图是（    ）A． B． C． D．3．（2022·山东枣庄·统考中考真题）疫情期间，各个单位都加强了门卫保安工作｡凡是内部车辆均可通过感应，自动打开门禁系统进入；外来车辆，司机需要经过测温､核查､登记后，由保安人员手动控制，开门进入由此可知，该门禁系统的控制电路可能是A． B． C． D．4．（2021·山东枣庄·统考中考真题）如图所示，当开关S闭合时，小灯泡L不亮，小明同学利用电压表进行电路故障检测，测量结果如表所示。假设导线连接良好，电路只有一处故障。则电路中的故障是（　　）测试点a、bb、cc、d电压表示数有示数有示数无示数A．开关S断路 B．小灯泡L断路 C．滑动变阻器R短路 D．滑动变阻器R断路5．（2022·山东枣庄·统考中考真题）小亮想探究“在温度一定的条件下，导体电阻与长度、横截面积的关系”。他已选好代号为“a”的导体，他还应选用下表中哪两个导体进行实验探究（　　）导体代号abcde导体长度L/m1.50.51.01.01.5导体横截面积S/1.21.20.81.22.0导体材料镍铬镍铬镍铬锰铜镍铬 A．b、c B．c、e C．c、d D．b、e6．（2021·山东枣庄·统考中考真题）如图所示，电源电压恒定不变，闭合开关S，当滑片P从变阻器的a点向b点移动的过程中，下列关于电流表A和电压表V示数变化的说法正确的是（　　）A．电流表A示数变小，电压表V示数变大B．电流表A示数变小，电压表V示数不变C．电流表A示数变大，电压表V示数变小D．电流表A示数变大，电压表V示数不变 二、填空题7．（2021·山东枣庄·统考中考真题）小莹同学测量电流时，连接好电路，闭合开关，发现电流表指针向左偏转至图甲所示位置，原因是电流表______；断开开关，纠正错误后，再闭合开关，发现指针偏转至图乙所示位置，接下来的操作是：断开开关，______继续进行实验。8．（2021·山东枣庄·统考中考真题）如图所示，用丝绸摩擦过的玻璃棒去接触带电验电器的金属球时，发现验电器金属箔片的张角变大，则验电器原来带______电；在金属箔张角变大的瞬间，验电器金属杆里的电流方向是从______。9．（2023·山东枣庄·统考中考真题）如图甲所示，电源电压保持不变，闭合开关S，滑动变阻器滑片P从b点滑向a点的过程中，两个电压表示数随电流表示数变化的图像如图乙所示。    （1）图乙中__________（选填“dc”或“ec”）表示电压表V1的示数随电流表示数变化的图像；（2）该电路消耗的最大总功率与最小总功率之比为__________。10．（2022·山东枣庄·统考中考真题）如图甲所示，电源电压恒定不变，定值电阻R1的阻值为10Ω，滑动变阻器R2的最大阻值为50Ω。开关闭合后，当滑动变阻器的滑片P移到某一位置时，电压表V1的示数如图乙所示，此时R2的功率为0.8W。则电流表的示数为______A，电源电压为______V。 三、实验题11．（2022·山东枣庄·统考中考真题）某物理兴趣小组利用“伏安法”测量一个阻值较小的定值电阻Rx的阻值，电路如图甲所示。已知电源电压为6V，R0=10Ω，滑动变阻器规格为“50Ω  0.6A”。（1）请用笔画线代替导线，将图甲中的电路连接完整，要求滑片向右移动连入电路中的阻值变小，导线不能交叉______；（2）实验时，闭合开关，发现电流表和电压表示数都为0。现用一根导线在图甲中先后连接接线柱A与B、C与H时，电流表和电压表示数仍为0，连接接线柱H与G时，电流表和电压表指针有明显偏转，则电路的故障是______；（3）排除故障后，闭合开关调节滑片，利用电压表和电流表测出了多组实验数据，并作出了电压表与电流表示数的关系图像，如图乙所示，则Rx阻值为______Ω；（4）调节滑动变阻器，当电压表的示数为3V时，Rx消耗的电功率是______W；（5）电路中串联R0的作用是______（填正确答案标号）A．增大串联电阻，增大分压，电压表易于读数B．增大串联电阻，增大分流，电流表易于读数 四、计算题12．（2023·山东枣庄·统考中考真题）体重超标已影响了部分中学生的身心健康，为了动态监测学生的体重情况，班级科技创新小组设计了一台由电流表改装而成的简易体重计，其电路如图甲所示。已知电源电压恒定，定值电阻R0=5Ω，R为压敏电阻，其阻值与所受到的压力关系如图乙所示，电流表量程为0~0.6A，踏板重力不计，求：（1）闭合开关S，当体重计空载时，电路中的电流为0.12A，电源电压为多少；（2）当体重计示数为600N时，R0消耗的电功率为多少；（3）此体重计所能测量的最大体重为多少。  13．（2022·山东枣庄·统考中考真题）如图甲所示，电源电压保持不变，R0为定值电阻，R为滑动变阻器。当滑片P由滑动变阻器b端移动到a端的过程中，分别测出几组对应的电压值和电流值，通过计算得出滑动变阻器对应的电功率P，并画出滑动变阻器的电功率P和电流I的关系图像，如图乙所示。求：（1）滑动变阻器的最大阻值；（2）R0的阻值和电源电压；（3）整个电路消耗的最小电功率和最大电功率之比。
参考答案：1．D【详解】AB．由电路图可知，R1与R2并联，电压表测电源的电压，电流表A1测干路电流，电流表A2测R1支路的电流。因电源电压保持不变，所以，滑片移动时，电压表V的示数不变，故AB错误；C．当滑动变阻器R2的滑片P向b滑动时，变阻器接入电路中的电阻变大，由可知，通过R2的电流变小，因并联电路中干路电流等于各支路电流之和，所以，干路电流变小，即电流表A1的示数变小，故C错误；D．因并联电路中各支路独立工作、互不影响，由可知，电压表V的示数与电流表A2的示数之比，即R1的阻值不变，故D正确。故选D。2．C【详解】A．只使用钥匙1，电动机与电源连通，电动机就工作了；再用钥匙2时，电动机和电源发生短路，故A不符合题意；B．只用钥匙2，电动机连入电路，电动机可工作，再用钥匙1时，电动机和电源发生短路，故B不符合题意；C．两钥匙是串联的，只有两个开关都使用（都闭合）时，电路才接通，电动机才能工作，单独只闭合其中一个开关，电路是断路，电动机不工作，故C符合题意；D．两个开关是并联的，只闭合其中任一个开关，电路就接通，电动机就工作了，故D不符合题意。故选C。3．A【详解】小区内部车辆门禁系统可以自动识别将门打开，外部车辆需要门卫人员按动按钮才能将门打开，若将门禁系统看做一个自动开关，按钮看做一个手动开关，则两个开关单独都能打开大门，即两开关并联后再与电动机串联，只有A正确。故选A。4．B【详解】当开关S闭合时，小灯泡L不亮，bc之间有示数，而灯不亮，说明与电压表并联的灯出现了断路，ab之间有示数，cd之间无示数也验证了这一观点。故选B。5．D【详解】探究导体电阻与长度的关系，要选择横截面积和材料与a相同，长度与a不同的导体，因此选b；探究导体电阻与横截面积的关系，要选择长度和材料与a相同，横截面积与a不同的导体，因此要选e，故D符合题意，ABC不符合题意。故选D。6．B【详解】电流从电源正极出发，经过电流表后分成两条支路，一条经过电阻R2，一条经过滑动变阻器，之后回到电源负极。因此电阻R2和滑动变阻器并联，电流表测量干路总电流。当滑片P从a点向b点移动的过程中，电阻变大，电压不变，滑动变阻器所在支路电流变小，通过定值电阻的电流不变，因此电流表示数变小。最后再看电压表，连接在电源两端，测量电源电压，因此保持不变。故选B。7．     正负接线柱反接     改接小量程【详解】[1]连接好电路，闭合开关，发现电流表指针向左偏转至图甲所示位置，说明电流表中的电流方向反了，原因是电流表正负接线柱反接。[2]纠正错误后，再闭合开关，发现指针偏转至图乙所示位置，指针偏过角度过小，说明电路中电流过小，接下来的操作是：断开开关，改接小量程继续进行实验。8．     正     金属球到金属箔片【详解】[1]用丝绸摩擦过的玻璃棒带正电，去接触带电验电器的金属球时，验电器金属箔片的张角变大，说明金属箔之间的斥力变大，由于同种电荷互相排斥，则验电器原来带正电。[2]物理学规定，正电荷定向移动的方向为电流方向，在金属箔张角变大的瞬间，验电器金属杆里的电子从金属箔移动到金属球，验电器金属杆里的电流方向与电子运动的方向相反，故验电器金属杆里的电流方向是从金属球到金属箔片。9．     ec     3∶1【详解】（1）[1]由甲图可知，R0与R串联，电压表V1测R0两端的电压，电压表V2测R两端的电压，电流表测电路中的电流，滑动变阻器滑片P从b点滑向a点的过程中，滑动变阻器R接入电路的阻值变小，电路中的电流变大，根据串联分压原理可知，滑动变阻器两端的电压变小，R0两端的电压变大，所以图乙dc表示电压表V2的示数随电流表示数变化的图像，ec表示电压表V1的示数随电流表示数变化的图像。（2）[2]滑片P在a点时，电路中的电阻最小，电流最大，电流，由可知，电路总功率最大，滑片P在b点时，电路中的电阻最大，电流最小，电流，由可知，电路总功率最小，则该电路消耗的最大总功率与最小总功率之比为10．     0.4     6【详解】[1][2]由电路图可知，R1、R2串联，电压表V1测量R1两端的电压，电压表V2测量R2两端的电压，电流表测电路中的电流。若电压表V1接小量程时，由乙图可知，电阻R1两端的电压U1=0.8V，电路中的电流由于此时R2的功率为0.8W，所以R2两端的电压为滑动变阻器R2接入的阻值为所以假设不成立，故电压表V1接的是大量程，由于分度值为0.5V，所以电压表V1的示数为4V，电路中的电流为由于此时R2的功率为0.8W，所以R2两端的电压为根据串联电路电压特点可得，电源电压为U=U1′+U2′=4V +2V=6V11．          开关断路（或开关接触不良）     2     0.125     A【详解】（1）[1]滑动变阻器的接线柱要“一上一下”串联接入电路，因为要求滑片向右移动连入电路中的阻值变小，连接电路如图所示：（2）[2]连接电路后，闭合开关，发现电流表示数为0，说明电路发生了断路，电压表示数为了0，说明与电压表并联以外的电路断路。用一根导线在图甲中先后连接接线柱A与B、C与H时，电流表和电压表示数仍为0，说明R0、Rx和滑动变阻器都没有故障，连接接线柱H与G时，电流表和电压表指针有明显偏转，则说明开关断路。（3）[3]排除故障后，闭合开关调节滑片，测出多组数据，如图乙所示。则电路中的总阻值为Rx阻值为Rx=R总-R0=12Ω-10Ω=2Ω（4）[4]由乙图可知，当R0和Rx阻值一定时，电流表示数与电压表示数成正比，所以当电压表的示数为3V时，通过Rx的电流为0.25A，所以Rx消耗的电功率为（5）[5]为了增大串联电阻，增大分压，使电压表易于读数，在该电路中串联R0，故A符合题意，B不符合题意。故选A。12．（1）6V；（2）0.45W；（3）1200N【详解】解：（1）由图甲可知，闭合开关S，定值电阻R0与压敏电阻R串联，由图乙可知当体重计空载时，R=45，I=0.12A，则电源电压为（2）由题图乙可知，当体重计示数为600N时，压敏电阻的阻值R'=15Ω，此时电路中电流为定值电阻R0消耗的功率为（3）已知电流表量程为0~0.6A，当电路中的电流最大为Imax=0.6A时，体重计测量最大体重，此时压敏电阻的阻值为由题图乙可知，所能测量的最大体重为1200N。答：（1）闭合开关S，当体重计空载时，电路中的电流为0.12A，电源电压为6V；（2）当体重计示数为600N时，R0消耗的电功率为0.45W；（3）此体重计所能测量的最大体重为1200N。13．（1）50Ω；（2）10Ω，12V；（3）【详解】解：由甲图可知，R0与R串联，电压表测滑动变阻器R两端的电压。（1）由乙图可知，当滑片P在b端时，电路中的电流最小，且，，由可知，滑动变阻器的最大阻值为（2）由乙图可知，当滑片P在某点c处时，电路中的电流，，所以滑动变阻器连入电路的阻值为当滑片P在b端时，电源电压为①当滑片P在c点时，电源电压为②由①②两式可得，电阻R0的阻值为电源电压为（3）当滑片P在b端时，电路消耗的电功率最小，则当滑片P在a端时，电路消耗的电功率最大，则电路消耗的最小电功率与最大电功率之比为或电路消耗的最小电功率与最大电功率之比为答：（1）滑动变阻器的最大阻值为50Ω；（2）R0的阻值为10Ω，电源电压为12V；（3）整个电路消耗的最小电功率和最大电功率之比为。
