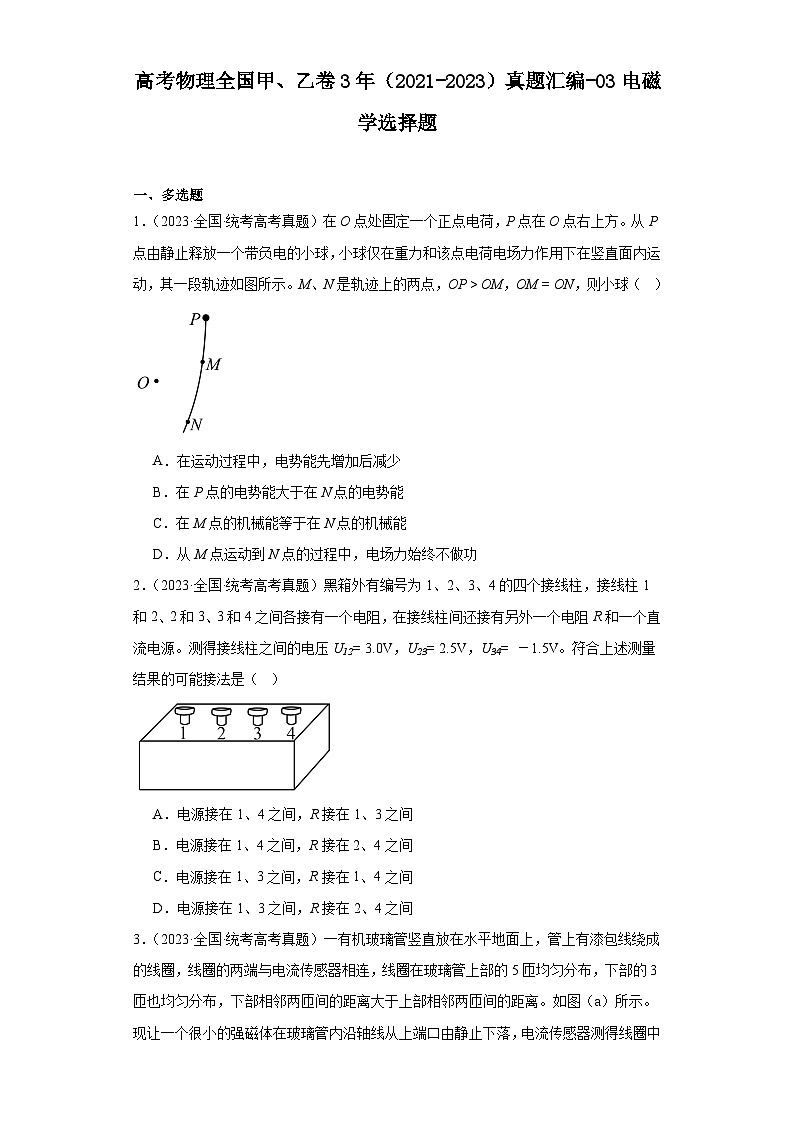

高考物理全国甲、乙卷3年(2021-2023)真题汇编-03电磁学选择题
展开高考物理全国甲、乙卷3年(2021-2023)真题汇编-03电磁学选择题
一、多选题
1.(2023·全国·统考高考真题)在O点处固定一个正点电荷,P点在O点右上方。从P点由静止释放一个带负电的小球,小球仅在重力和该点电荷电场力作用下在竖直面内运动,其一段轨迹如图所示。M、N是轨迹上的两点,OP > OM,OM = ON,则小球( )
A.在运动过程中,电势能先增加后减少
B.在P点的电势能大于在N点的电势能
C.在M点的机械能等于在N点的机械能
D.从M点运动到N点的过程中,电场力始终不做功
2.(2023·全国·统考高考真题)黑箱外有编号为1、2、3、4的四个接线柱,接线柱1和2、2和3、3和4之间各接有一个电阻,在接线柱间还接有另外一个电阻R和一个直流电源。测得接线柱之间的电压U12= 3.0V,U23= 2.5V,U34= -1.5V。符合上述测量结果的可能接法是( )
A.电源接在1、4之间,R接在1、3之间
B.电源接在1、4之间,R接在2、4之间
C.电源接在1、3之间,R接在1、4之间
D.电源接在1、3之间,R接在2、4之间

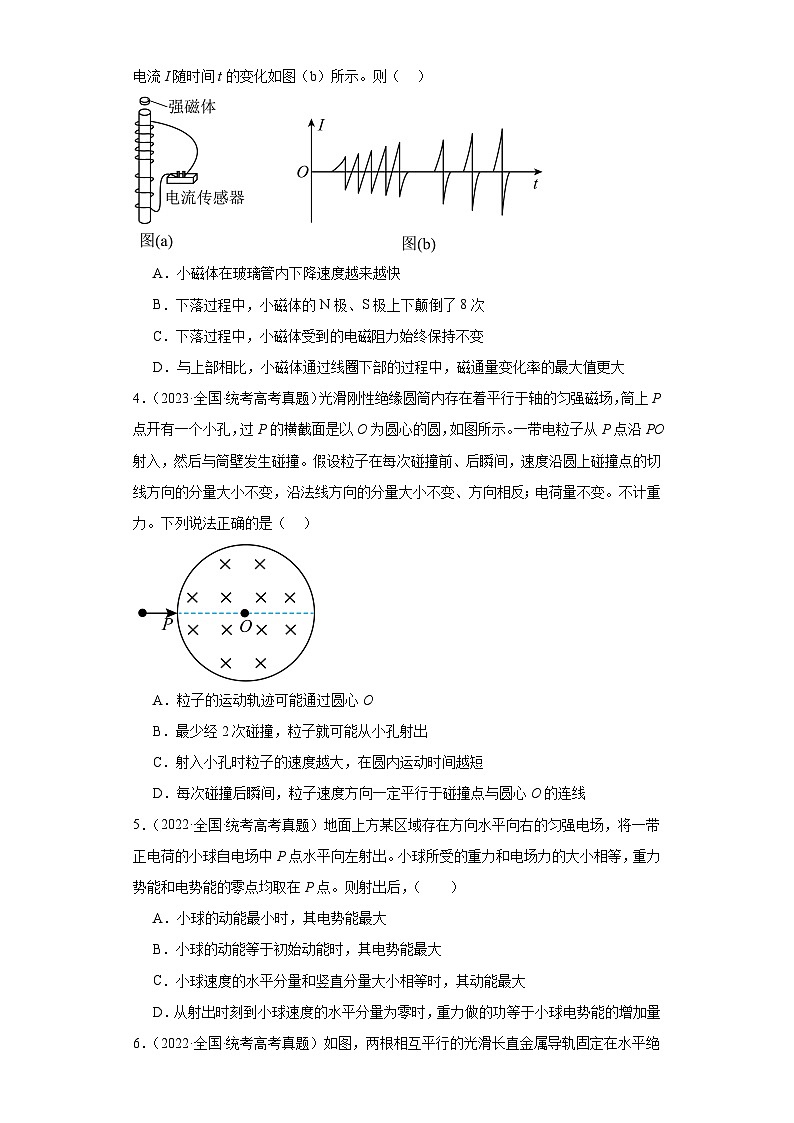

3.(2023·全国·统考高考真题)一有机玻璃管竖直放在水平地面上,管上有漆包线绕成的线圈,线圈的两端与电流传感器相连,线圈在玻璃管上部的5匝均匀分布,下部的3匝也均匀分布,下部相邻两匝间的距离大于上部相邻两匝间的距离。如图(a)所示。现让一个很小的强磁体在玻璃管内沿轴线从上端口由静止下落,电流传感器测得线圈中电流I随时间t的变化如图(b)所示。则( )
A.小磁体在玻璃管内下降速度越来越快
B.下落过程中,小磁体的N极、S极上下颠倒了8次
C.下落过程中,小磁体受到的电磁阻力始终保持不变
D.与上部相比,小磁体通过线圈下部的过程中,磁通量变化率的最大值更大
4.(2023·全国·统考高考真题)光滑刚性绝缘圆筒内存在着平行于轴的匀强磁场,筒上P点开有一个小孔,过P的横截面是以O为圆心的圆,如图所示。一带电粒子从P点沿PO射入,然后与筒壁发生碰撞。假设粒子在每次碰撞前、后瞬间,速度沿圆上碰撞点的切线方向的分量大小不变,沿法线方向的分量大小不变、方向相反;电荷量不变。不计重力。下列说法正确的是( )
A.粒子的运动轨迹可能通过圆心O
B.最少经2次碰撞,粒子就可能从小孔射出
C.射入小孔时粒子的速度越大,在圆内运动时间越短
D.每次碰撞后瞬间,粒子速度方向一定平行于碰撞点与圆心O的连线
5.(2022·全国·统考高考真题)地面上方某区域存在方向水平向右的匀强电场,将一带正电荷的小球自电场中Р点水平向左射出。小球所受的重力和电场力的大小相等,重力势能和电势能的零点均取在Р点。则射出后,( )
A.小球的动能最小时,其电势能最大
B.小球的动能等于初始动能时,其电势能最大
C.小球速度的水平分量和竖直分量大小相等时,其动能最大
D.从射出时刻到小球速度的水平分量为零时,重力做的功等于小球电势能的增加量

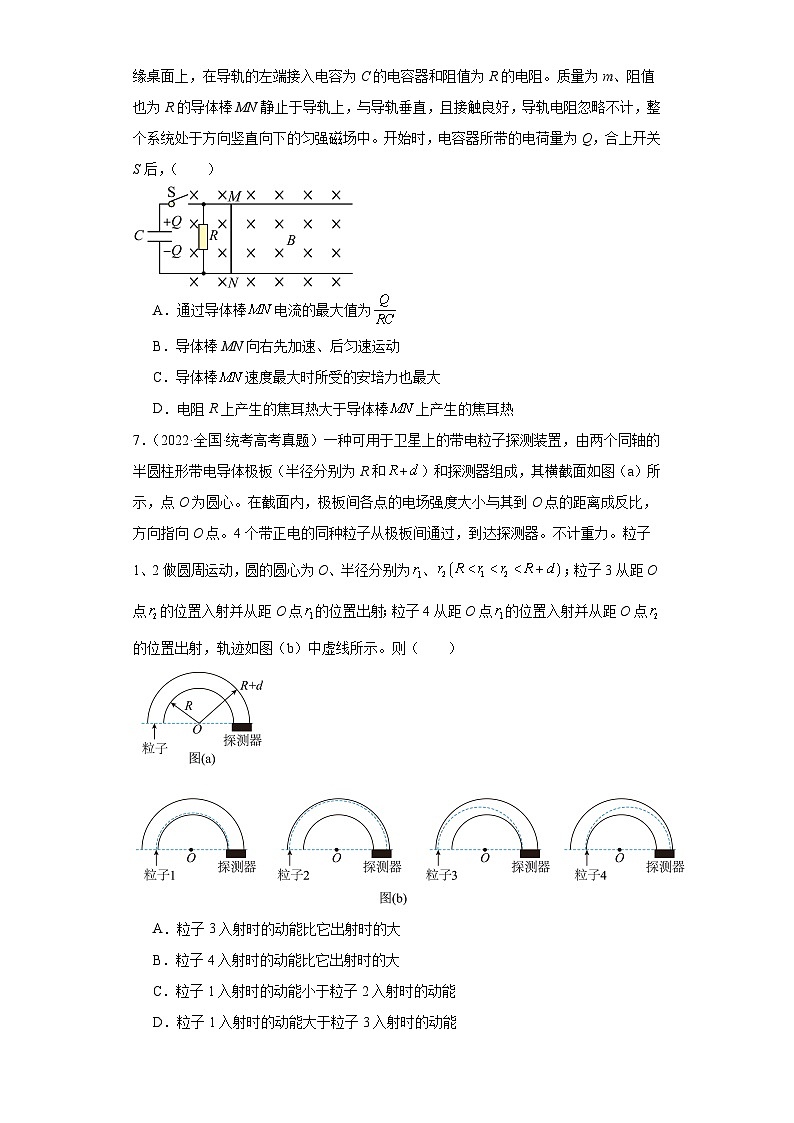

6.(2022·全国·统考高考真题)如图,两根相互平行的光滑长直金属导轨固定在水平绝缘桌面上,在导轨的左端接入电容为C的电容器和阻值为R的电阻。质量为m、阻值也为R的导体棒MN静止于导轨上,与导轨垂直,且接触良好,导轨电阻忽略不计,整个系统处于方向竖直向下的匀强磁场中。开始时,电容器所带的电荷量为Q,合上开关S后,( )
A.通过导体棒电流的最大值为
B.导体棒MN向右先加速、后匀速运动
C.导体棒速度最大时所受的安培力也最大
D.电阻R上产生的焦耳热大于导体棒上产生的焦耳热
7.(2022·全国·统考高考真题)一种可用于卫星上的带电粒子探测装置,由两个同轴的半圆柱形带电导体极板(半径分别为R和)和探测器组成,其横截面如图(a)所示,点O为圆心。在截面内,极板间各点的电场强度大小与其到O点的距离成反比,方向指向O点。4个带正电的同种粒子从极板间通过,到达探测器。不计重力。粒子1、2做圆周运动,圆的圆心为O、半径分别为、;粒子3从距O点的位置入射并从距O点的位置出射;粒子4从距O点的位置入射并从距O点的位置出射,轨迹如图(b)中虚线所示。则( )
A.粒子3入射时的动能比它出射时的大
B.粒子4入射时的动能比它出射时的大
C.粒子1入射时的动能小于粒子2入射时的动能
D.粒子1入射时的动能大于粒子3入射时的动能
8.(2022·全国·统考高考真题)如图,两对等量异号点电荷、固定于正方形的4个顶点上。L、N是该正方形两条对角线与其内切圆的交点,O为内切圆的圆心,M为切点。则( )
A.L和N两点处的电场方向相互垂直
B.M点的电场方向平行于该点处的切线,方向向左
C.将一带正电的点电荷从M点移动到O点,电场力做正功
D.将一带正电的点电荷从L点移动到N点,电场力做功为零
9.(2022·全国·统考高考真题)安装适当的软件后,利用智能手机中的磁传感器可以测量磁感应强度B。如图,在手机上建立直角坐标系,手机显示屏所在平面为xOy面。某同学在某地对地磁场进行了四次测量,每次测量时y轴指向不同方向而z轴正向保持竖直向上。根据表中测量结果可推知( )
测量序号
Bx/μT
By/μT
Bz/μT
1
0
21
- 45
2
0
- 20
- 46
3
21
0
- 45
4
- 21
0
- 45
A.测量地点位于南半球
B.当地的地磁场大小约为50μT
C.第2次测量时y轴正向指向南方
D.第3次测量时y轴正向指向东方
10.(2021·全国·高考真题)四个带电粒子的电荷量和质量分别、、、它们先后以相同的速度从坐标原点沿x轴正方向射入一匀强电场中,电场方向与y轴平行,不计重力,下列描绘这四个粒子运动轨迹的图像中,可能正确的是( )
A. B.
C. D.
11.(2021·全国·高考真题)由相同材料的导线绕成边长相同的甲、乙两个正方形闭合线圈,两线圈的质量相等,但所用导线的横截面积不同,甲线圈的匝数是乙的2倍。现两线圈在竖直平面内从同一高度同时由静止开始下落,一段时间后进入一方向垂直于纸面的匀强磁场区域,磁场的上边界水平,如图所示。不计空气阻力,已知下落过程中线圈始终平行于纸面,上、下边保持水平。在线圈下边进入磁场后且上边进入磁场前,可能出现的是( )
A.甲和乙都加速运动
B.甲和乙都减速运动
C.甲加速运动,乙减速运动
D.甲减速运动,乙加速运动
12.(2021·全国·高考真题)某电场的等势面如图所示,图中a、b、c、d、e为电场中的5个点,则( )
A.一正电荷从b点运动到e点,电场力做正功
B.一电子从a点运动到d点,电场力做功为4eV
C.b点电场强度垂直于该点所在等势面,方向向右
D.a、b、c、d四个点中,b点的电场强度大小最大
二、单选题
13.(2023·全国·统考高考真题)如图,一磁感应强度大小为B的匀强磁场,方向垂直于纸面(xOy平面)向里,磁场右边界与x轴垂直。一带电粒子由O点沿x正向入射到磁场中,在磁场另一侧的S点射出,粒子离开磁场后,沿直线运动打在垂直于x轴的接收屏上的P点;SP = l,S与屏的距离为,与x轴的距离为a。如果保持所有条件不变,在磁场区域再加上电场强度大小为E的匀强电场,该粒子入射后则会沿x轴到达接收屏。该粒子的比荷为( )
A. B. C. D.
14.(2023·全国·统考高考真题)一学生小组在探究电磁感应现象时,进行了如下比较实验。用图(a)所示的缠绕方式,将漆包线分别绕在几何尺寸相同的有机玻璃管和金属铝管上,漆包线的两端与电流传感器接通。两管皆竖直放置,将一很小的强磁体分别从管的上端由静止释放,在管内下落至管的下端。实验中电流传感器测得的两管上流过漆包线的电流I随时间t的变化分别如图(b)和图(c)所示,分析可知( )
A.图(c)是用玻璃管获得的图像
B.在铝管中下落,小磁体做匀变速运动
C.在玻璃管中下落,小磁体受到的电磁阻力始终保持不变
D.用铝管时测得的电流第一个峰到最后一个峰的时间间隔比用玻璃管时的短
15.(2023·全国·统考高考真题)在一些电子显示设备中,让阴极发射的电子束通过适当的非匀强电场,可以使发散的电子束聚集。下列4幅图中带箭头的实线表示电场线,如果用虚线表示电子可能的运动轨迹,其中正确的是( )
A. B.
C. D.
16.(2022·全国·统考高考真题)空间存在着匀强磁场和匀强电场,磁场的方向垂直于纸面(平面)向里,电场的方向沿y轴正方向。一带正电的粒子在电场和磁场的作用下,从坐标原点O由静止开始运动。下列四幅图中,可能正确描述该粒子运动轨迹的是( )
A. B.
C. D.
17.(2022·全国·统考高考真题)三个用同样的细导线做成的刚性闭合线框,正方形线框的边长与圆线框的直径相等,圆线框的半径与正六边形线框的边长相等,如图所示。把它们放入磁感应强度随时间线性变化的同一匀强磁场中,线框所在平面均与磁场方向垂直,正方形、圆形和正六边形线框中感应电流的大小分别为和。则( )
A. B. C. D.
18.(2021·全国·高考真题)如图,圆形区域内有垂直纸面向里的匀强磁场,质量为m、电荷量为的带电粒子从圆周上的M点沿直径方向射入磁场。若粒子射入磁场时的速度大小为,离开磁场时速度方向偏转;若射入磁场时的速度大小为,离开磁场时速度方向偏转,不计重力,则为( )
A. B. C. D.
19.(2021·全国·高考真题)如图(a),在一块很大的接地金属平板的上方固定一负电荷。由于静电感应,在金属平板上表面产生感应电荷,金属板上方电场的等势面如图(b)中虚线所示,相邻等势面间的电势差都相等。若将一正试探电荷先后放于M和N处,该试探电荷受到的电场力大小分别为和,相应的电势能分别为和,则( )
A. B.
C. D.
20.(2021·全国·高考真题)两足够长直导线均折成直角,按图示方式放置在同一平面内,EO与在一条直线上,与OF在一条直线上,两导线相互绝缘,通有相等的电流I,电流方向如图所示。若一根无限长直导线通过电流I时,所产生的磁场在距离导线d处的磁感应强度大小为B,则图中与导线距离均为d的M、N两点处的磁感应强度大小分别为( )
A.B、0 B.0、2B C.2B、2B D.B、B
参考答案:
1.BC
【详解】ABC.由题知,OP > OM,OM = ON,则根据点电荷的电势分布情况可知
φM = φN > φP
则带负电的小球在运动过程中,电势能先减小后增大,且
EpP > EpM = EpN
则带负电的小球在M点的机械能等于在N点的机械能,A错误、BC正确;
D.从M点运动到N点的过程中,电场力先做正功后做负功,D错误。
故选BC。
2.CD
【详解】A.根据题意画出电路图,如下
可见U34 > 0,A错误;
B.根据题意画出电路图,如下
可见U34 > 0,B错误;
C.根据题意画出电路图,如下
可见上述接法可符合上述测量结果,C正确;
D.根据题意画出电路图,如下
可见上述接法可符合上述测量结果,D正确。
故选CD。
3.AD
【详解】AD.电流的峰值越来越大,即小磁铁在依次穿过每个线圈的过程中磁通量的变化率越来越快,因此小磁体的速度越来越大,AD正确;
B.假设小磁体是N极向下穿过线圈,则在穿入靠近每匝线圈的过程中磁通量向下增加,根据楞次定律可知线圈中产生逆时针的电流,而在穿出远离每匝线圈的过程中磁通量向下减少产生顺时针的电流,即电流方向相反,与题干图中描述的穿过线圈的过程电流方向变化相符,S极向下同理;所以磁铁穿过8匝线圈过程中会出现8个这样的图像,并且随下落速度的增加,感应电流的最大值逐渐变大,所以磁体下落过程中磁极的N、S极没有颠倒,选项B错误;
C.线圈可等效为条形磁铁,线圈的电流越大则磁性越强,因此电流的大小是变化的小磁体受到的电磁阻力是变化的,不是一直不变的,C错误。
故选AD。
4.BD
【详解】D.假设粒子带负电,第一次从A点和筒壁发生碰撞如图,为圆周运动的圆心
由几何关系可知为直角,即粒子此时的速度方向为,说明粒子在和筒壁碰撞时速度会反向,由圆的对称性在其它点撞击同理,D正确;
A.假设粒子运动过程过O点,则过P点的速度的垂线和OP连线的中垂线是平行的不能交于一点确定圆心,由圆形对称性撞击筒壁以后的A点的速度垂线和AO连线的中垂线依旧平行不能确定圆心,则粒子不可能过O点,A错误;
B.由题意可知粒子射出磁场以后的圆心组成的多边形应为以筒壁的内接圆的多边形,最少应为三角形如图所示
即撞击两次,B正确;
C.速度越大粒子做圆周运动的半径越大,碰撞次数会可能增多,粒子运动时间不一定减少, C错误。
故选BD。
5.BD
【详解】A.如图所示
故等效重力的方向与水平成。
当时速度最小为,由于此时存在水平分量,电场力还可以向左做负功,故此时电势能不是最大,故A错误;
BD.水平方向上
在竖直方向上
由于
,得
如图所示,小球的动能等于末动能。由于此时速度没有水平分量,故电势能最大。由动能定理可知
则重力做功等于小球电势能的增加量, 故BD正确;
C.当如图中v1所示时,此时速度水平分量与竖直分量相等,动能最小,故C错误;
故选BD。
6.AD
【详解】MN在运动过程中为非纯电阻,MN上的电流瞬时值为
A.当闭合的瞬间,,此时MN可视为纯电阻R,此时反电动势最小,故电流最大
故A正确;
B.当时,导体棒加速运动,当速度达到最大值之后,电容器与MN及R构成回路,由于一直处于通路的形式,由能量守恒可知,最后MN终极速度为零, 故B错误;
C.MN在运动过程中为非纯电阻电路,MN上的电流瞬时值为
当时,MN上电流瞬时为零,安培力为零此时,MN速度最大,故C错误;
D. 在MN加速度阶段,由于MN反电动势存在,故MN上电流小于电阻R 上的电流,电阻R消耗电能大于MN上消耗的电能(即),故加速过程中,;当MN减速为零的过程中,电容器的电流和导体棒的电流都流经电阻R形成各自的回路,因此可知此时也是电阻R的电流大于MN的电流,综上分析可知全过程中电阻R上的热量大于导体棒上的热量,故D正确。
故选AD。
7.BD
【详解】C.在截面内,极板间各点的电场强度大小与其到O点的距离成反比,可设为
带正电的同种粒子1、2在均匀辐向电场中做匀速圆周运动,则有
,
可得
即粒子1入射时的动能等于粒子2入射时的动能,故C错误;
A.粒子3从距O点的位置入射并从距O点的位置出射,做向心运动,电场力做正功,则动能增大,粒子3入射时的动能比它出射时的小,故A错误;
B.粒子4从距O点的位置入射并从距O点的位置出射,做离心运动,电场力做负功,则动能减小,粒子4入射时的动能比它出射时的大,故B正确;
D.粒子3做向心运动,有
可得
粒子1入射时的动能大于粒子3入射时的动能,故D正确;
故选BD。
8.AB
【详解】A.两个正电荷在N点产生的场强方向由N指向O,N点处于两负电荷连线的中垂线上,则两负电荷在N点产生的场强方向由N指向O,则N点的合场强方向由N指向O,同理可知,两个负电荷在L处产生的场强方向由O指向L,L点处于两正电荷连线的中垂线上,两正电荷在L处产生的场强方向由O指向L,则L处的合场方向由O指向L,由于正方形两对角线垂直平分,则L和N两点处的电场方向相互垂直,故A正确;
B.正方形底边的一对等量异号电荷在M点产生的场强方向向左,而正方形上方的一对等量异号电荷在M点产生的场强方向向右,由于M点离上方一对等量异号电荷距离较远,则M点的场方向向左,故B正确;
C.由图可知,M和O点位于两等量异号电荷的等势线上,即M和O点电势相等,所以将一带正电的点电荷从M点移动到O点,电场力做功为零,故C错误;
D.由图可知,L点的电势低于N点电势,则将一带正电的点电荷从L点移动到N点,电场力做功不为零,故D错误。
故选AB。
9.BC
【详解】A.如图所示
地球可视为一个磁偶极,磁南极大致指向地理北极附近,磁北极大致指向地理南极附近。通过这两个磁极的假想直线(磁轴)与地球的自转轴大约成11.3度的倾斜。由表中z轴数据可看出z轴的磁场竖直向下,则测量地点应位于北半球,A错误;
B.磁感应强度为矢量,故由表格可看出此处的磁感应强度大致为
计算得
B ≈ 50μT
B正确;
CD.由选项A可知测量地在北半球,而北半球地磁场指向北方斜向下,则第2次测量,测量,故y轴指向南方,第3次测量,故x轴指向北方而y轴则指向西方,C正确、D错误。
故选BC。
10.AD
【详解】带电粒子在匀强电场中做类平抛运动,加速度为
由类平抛运动规律可知,带电粒子的在电场中运动时间为
离开电场时,带电粒子的偏转角的正切为
因为四个带电的粒子的初速相同,电场强度相同,极板长度相同,所以偏转角只与比荷有关,前面三个带电粒子带正电,一个带电粒子带负电,所以一个粒子与另外三个粒子的偏转方向不同;粒子与粒子的比荷相同,所以偏转角相同,轨迹相同,且与粒子的比荷也相同,所以、、三个粒子偏转角相同,但粒子与前两个粒子的偏转方向相反;粒子的比荷与、粒子的比荷小,所以粒子比、粒子的偏转角小,但都带正电,偏转方向相同。
故选AD。
11.AB
【详解】设线圈到磁场的高度为h,线圈的边长为l,则线圈下边刚进入磁场时,有
感应电动势为
两线圈材料相等(设密度为),质量相同(设为),则
设材料的电阻率为,则线圈电阻
感应电流为
安培力为
由牛顿第二定律有
联立解得
加速度和线圈的匝数、横截面积无关,则甲和乙进入磁场时,具有相同的加速度。当时,甲和乙都加速运动,当时,甲和乙都减速运动,当时都匀速。
故选AB。
12.BD
【详解】A.由图象可知
φb = φe
则正电荷从b点运动到e点,电场力不做功,A错误;
B.由图象可知
φa = 3V,φd = 7V
根据电场力做功与电势能的变化关系有
Wad = Epa - Epd = (φa - φd)×( - e) = 4eV
B正确;
C.沿电场线方向电势逐渐降低,则b点处的场强方向向左,C错误;
D.由于电场线与等势面处处垂直,则可画出电场线分布如下图所示
由上图可看出,b点电场线最密集,则b点处的场强最大,D正确。
故选BD。
13.A
【详解】由题知,一带电粒子由O点沿x正向入射到磁场中,在磁场另一侧的S点射出,
则根据几何关系可知粒子出离磁场时速度方向与竖直方向夹角为30°,则
解得粒子做圆周运动的半径
r = 2a
则粒子做圆周运动有
则有
如果保持所有条件不变,在磁场区域再加上电场强度大小为E的匀强电场,该粒子入射后则会沿x轴到达接收屏,则有
Eq = qvB
联立有
故选A。
14.A
【详解】A.强磁体在铝管中运动,铝管会形成涡流,玻璃是绝缘体故强磁体在玻璃管中运动,玻璃管不会形成涡流。强磁体在铝管中加速后很快达到平衡状态,做匀速直线运动,而玻璃管中的磁体则一直做加速运动,故由图像可知图(c)的脉冲电流峰值不断增大,说明强磁体的速度在增大,与玻璃管中磁体的运动情况相符,A正确;
B.在铝管中下落,脉冲电流的峰值一样,磁通量的变化率相同,故小磁体做匀速运动,B错误;
C.在玻璃管中下落,玻璃管为绝缘体,线圈的脉冲电流峰值增大,电流不断在变化,故小磁体受到的电磁阻力在不断变化,C错误;
D.强磁体分别从管的上端由静止释放,在铝管中,磁体在线圈间做匀速运动,玻璃管中磁体在线圈间做加速运动,故用铝管时测得的电流第一个峰到最后一个峰的时间间隔比用玻璃管时的长,D错误。
故选A。
15.A
【详解】A.电子做曲线运动满足合力指向轨迹凹侧,A正确;
B.电子做曲线运动满足合力指向轨迹凹侧,对电子受力分析有
可见与电场力的受力特点相互矛盾,B错误;
C.电子做曲线运动满足合力指向轨迹凹侧,对电子受力分析有
可见与电场力的受力特点相互矛盾,C错误;
D.电子做曲线运动满足合力指向轨迹凹侧,对电子受力分析有
可见与电场力的受力特点相互矛盾,D错误;
故选A。
16.B
【详解】解法一:
AC.在xOy平面内电场的方向沿y轴正方向,故在坐标原点O静止的带正电粒子在电场力作用下会向y轴正方向运动。磁场方向垂直于纸面向里,根据左手定则,可判断出向y轴正方向运动的粒子同时受到沿x轴负方向的洛伦兹力,故带电粒子向x轴负方向偏转。AC错误;
BD.运动的过程中在电场力对带电粒子做功,粒子速度大小发生变化,粒子所受的洛伦兹力方向始终与速度方向垂直。由于匀强电场方向是沿y轴正方向,故x轴为匀强电场的等势面,从开始到带电粒子偏转再次运动到x轴时,电场力做功为0,洛伦兹力不做功,故带电粒子再次回到x轴时的速度为0,随后受电场力作用再次进入第二象限重复向左偏转,故B正确,D错误。
故选B。
解法二:
粒子在O点静止,对速度进行分解,分解为向x轴正方向的速度v,向x轴负方向的速度v’,两个速度大小相等,方向相反。使得其中一个洛伦兹力平衡电场力,即
则粒子的在电场、磁场中的运动,可视为,向x轴负方向以速度做匀速直线运动,同时在x轴上方做匀速圆周运动。
故选B。
17.C
【详解】设圆线框的半径为r,则由题意可知正方形线框的边长为2r,正六边形线框的边长为r;所以圆线框的周长为
面积为
同理可知正方形线框的周长和面积分别为
,
正六边形线框的周长和面积分别为
,
三线框材料粗细相同,根据电阻定律
可知三个线框电阻之比为
根据法拉第电磁感应定律有
可得电流之比为:
即
故选C。
18.B
【详解】根据题意做出粒子的圆心如图所示
设圆形磁场区域的半径为R,根据几何关系有第一次的半径
第二次的半径
根据洛伦兹力提供向心力有
可得
所以
故选B。
19.A
【详解】由图中等势面的疏密程度可知
根据
可知
由题可知图中电场线是由金属板指向负电荷,设将该试探电荷从M点移到N点,可知电场力做正功,电势能减小,即
故选A。
20.B
【详解】两直角导线可以等效为如图所示的两直导线,由安培定则可知,两直导线分别在M处的磁感应强度方向为垂直纸面向里、垂直纸面向外,故M处的磁感应强度为零;两直导线在N处的磁感应强度方向均垂直纸面向里,故N处的磁感应强度为2B;综上分析B正确。
故选B。
