初中物理6 探究凸透镜成像规律精品课件ppt

这是一份初中物理6 探究凸透镜成像规律精品课件ppt，共56页。PPT课件主要包含了物距u，像距v，b或c，大于2倍焦距，缩小实像，等于2倍焦距，等大实像，放大实像，等于1倍焦距，不成像等内容，欢迎下载使用。
1.经历探究凸透镜成像的规律，说出凸透镜成像规律；（重点）2.认识凸透镜成像的虚实、倒立、大小与物体位置的关系；（重点）
（一）提出问题； （二）猜想与假设；（三）设计实验； （四）进行实验；（五）分析和结论.

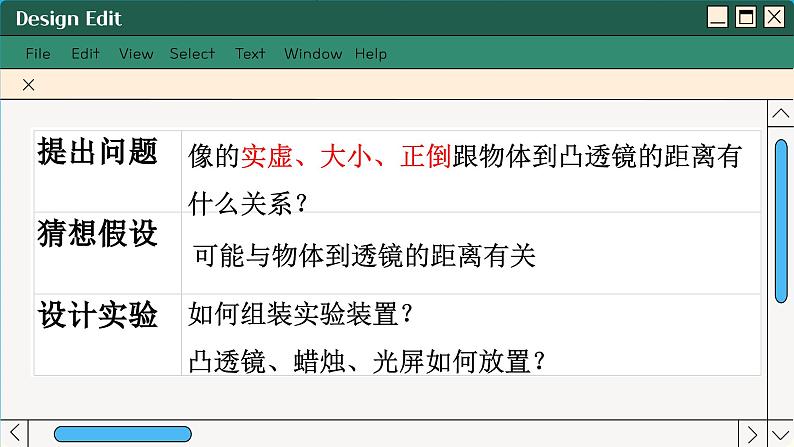

像的实虚、大小、正倒跟物体到凸透镜的距离有什么关系？
可能与物体到透镜的距离有关
如何组装实验装置？凸透镜、蜡烛、光屏如何放置？
注意：调整蜡烛、光屏的高度，使烛焰、凸透镜、 光屏的中心大致在同一高度。
理解物距、像距、焦距概念
分别使物距u在1.大于二倍焦距（u>2f）2.大于一倍焦距小于二倍焦距（ff >5cm
复习：透镜的三条特殊光线
1.通过光心的光线:传播方向不改变。2.平行于主光轴的光线:经凸透镜折射后通过焦点，经凹透镜折射后发散，发散光线的反向延长线通过虚焦点。3.经过凸透镜焦点的光线:折射后平行于主光轴射出。对着凹透镜异侧虚焦点入射的光线:折射后平行于主光轴射出 。
小于2倍焦距大于1倍焦距
在凸透镜成像中，物体移动时，实像和虚像的转折点在哪里？放大和缩小实像的转换点在哪里？
照相机能成倒立的、缩小的实像。
投影片上的图案通过凸透镜形成一个放大的、倒立的实像。
1.利用凸透镜能得到物体的放大、倒立的实像，这个物体应放在_________________，如果要得到物体放大、正立的虚像，物体应在______________位置。
2.一个凸透镜焦距是10厘米，将物体放在离透镜8厘米处，成 像；将物体放在离透镜12厘米处，成 像；将物体放在离透镜30厘米处，成 像；（指像的大小，倒正、虚实）
3.有一凸透镜的焦距在10~20厘米之间，当物体距透镜25厘米时，所成的像一定是（ ） A.缩小的像 B.放大的像 C.正立的像 D.倒立的像
4.当烛焰离凸透镜40厘米时，在凸透镜另一侧的光屏上可得到一个倒立的、放大的实像。该凸透镜的焦距可能( ) A.50厘米 B.40厘米 C.30厘米 D.10厘米
5.一块焦距为10厘米的凸透镜前有一个物体，沿主光轴从离凸透镜40厘米处逐渐移到15厘米处。在此过程中像的大小变化情况（ ）A、都成放大的像 B、先成缩小的像，后成放大的像 C、都成缩小的像 D、先成放大的像，后成缩小的像
1.某同学将一支点燃的蜡烛放在距凸透镜15cm处时，在光屏上得到一个缩小的像。当蜡烛距透镜9cm时，在光屏上得到一个放大的像。这个凸透镜的焦距可能是（　　） A.10 cm　 B.8 cm C.6 cm　 D.4 cm
解：u＝15cm时，成缩小实像　　∴　u＞2f　即15 cm＞2f　得f＜7.5 cm　　又知u＝9cm时，成放大实像 ∴　f＜9 cm＜2f　得9cm＞f＞4.5 cm综合两个不等式得：4.5cm＜f＜7.5 cm　　　
2.将一物体放在凸透镜前，使物距依次为6cm，18cm和24cm，分别得到放大的虚像、放大的实像和缩小的实像，则凸透镜的焦距f 满足关系式（ ）A．f
