知识点1　杠杆及其五要素

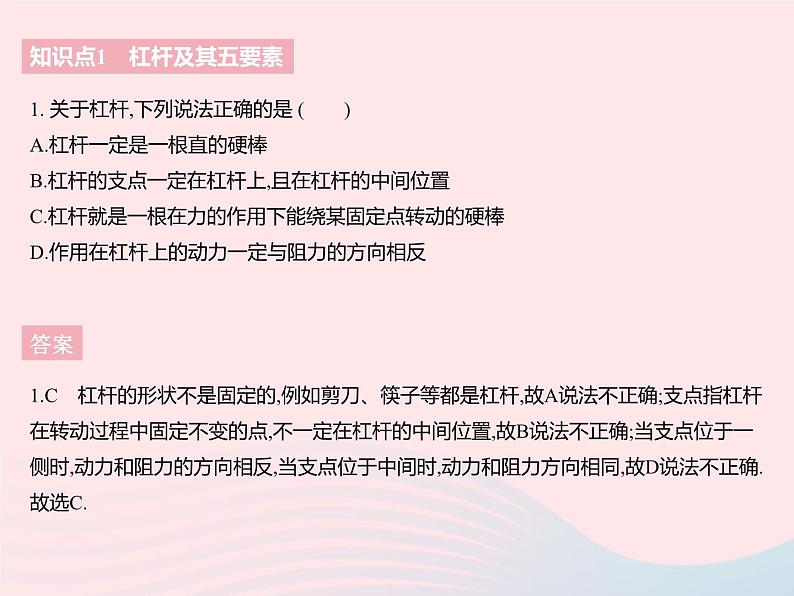

1. 关于杠杆,下列说法正确的是 (　　)A.杠杆一定是一根直的硬棒B.杠杆的支点一定在杠杆上,且在杠杆的中间位置C.杠杆就是一根在力的作用下能绕某固定点转动的硬棒D.作用在杠杆上的动力一定与阻力的方向相反
1.C　杠杆的形状不是固定的,例如剪刀、筷子等都是杠杆,故A说法不正确;支点指杠杆在转动过程中固定不变的点,不一定在杠杆的中间位置,故B说法不正确;当支点位于一侧时,动力和阻力的方向相反,当支点位于中间时,动力和阻力方向相同,故D说法不正确.故选C.

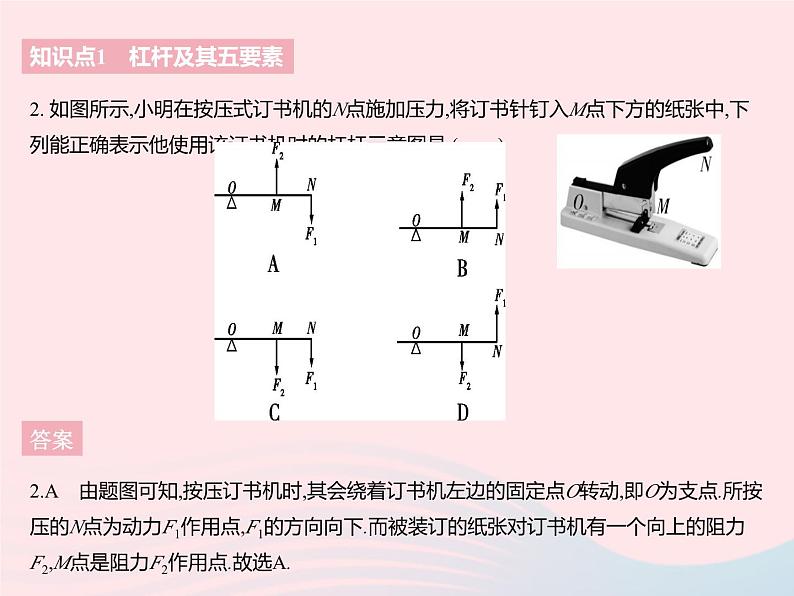

2. 如图所示,小明在按压式订书机的N点施加压力,将订书针钉入M点下方的纸张中,下列能正确表示他使用该订书机时的杠杆示意图是 (　　)
2.A　由题图可知,按压订书机时,其会绕着订书机左边的固定点O转动,即O为支点.所按压的N点为动力F1作用点,F1的方向向下.而被装订的纸张对订书机有一个向上的阻力F2,M点是阻力F2作用点.故选A.
3. 新情境 北京冬奥会特许商品“冰墩墩”“雪容融”在北京2022官方特许商品旗舰店热销.如图所示是一名工作人员推着小推车去补货的示意图.这名工作人员推着小推车前进,当小推车前轮遇到障碍物A时,他向下按扶把,这时小推车可以视为杠杆,支点是　　　　(写出支点位置的字母,下同);当小推车后轮遇到障碍物A时,他向上提扶把,这时支点是　　　　.
4. 如图所示,杠杆OA可绕O点转动,在其中点挂一重物,现在A点分别施加F1、F2、F3三个力,则动力F1的力臂是　　　　;动力F2的力臂是　　　　;动力F3的力臂是　　　　.
4.【答案】　OA　OB　OC【解析】　力臂是支点到力的作用线的距离,注意这个距离是垂直距离.
知识点2　杠杆中力与力臂的画法
5. 在下图所示的杠杆中,F的力臂用l表示,图中所画力臂正确的是(　　)
6. 如图甲所示的钢丝钳,A为剪钢丝处,B为手的用力点,O为转动轴.图乙为单侧钳柄及相连部分示意图,请在图乙中画出剪钢丝时的动力F1和阻力F2的大致方向.
6.【答案】　如图所示.审题指导　使用钢丝钳时,单侧钳柄上的动力方向向下,所以F1方向向下.此时钳柄将沿顺时针方向转动,阻力阻碍其转动,所以阻力方向也向下,所以F2方向也向下.
