2023九年级物理全册第十三章电路初探一初识家用电器和电路作业课件新版苏科版

这是一份2023九年级物理全册第十三章电路初探一初识家用电器和电路作业课件新版苏科版，共20页。

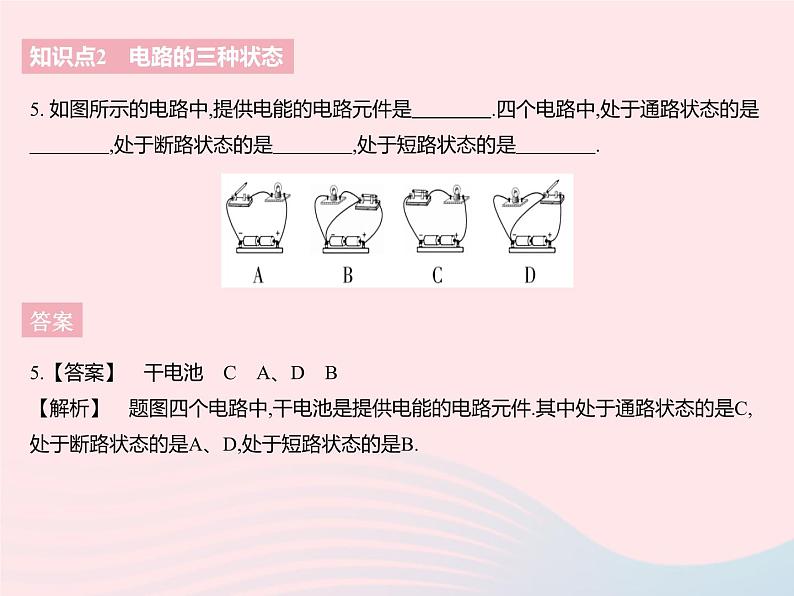

第十三章 电路初探一、初识家用电器和电路知识点1　电路的组成及其应用1. 新情境电路中电源的作用是　　　　.如图甲所示,在充电过程中,手机电池相当于电路中的　　　　(填电路元件).图乙是某宾馆的房卡,只有把房卡插入槽中,房间内的灯和插座才能有电,房卡的作用相当于一个　　　　(填电路元件)接在电路中. 答案1.【答案】　提供电能　用电器　 开关知识点1　电路的组成及其应用2. 下列物体中,全部为用电器的是 (　　)A.电铃、开关、电饭锅B.白炽灯、电动机、电视机C.电源、导线、空调D.洗衣机、收音机、电池组答案2.B　开关起控制作用,不是用电器,故A错.白炽灯、电动机、电视机工作时都要消耗电能,它们都是用电器,故B正确.电源是供电装置,导线起连接电路作用,都不是用电器,故C错.电池组是供电装置,不是用电器,故D错.知识点1　电路的组成及其应用3. 下列关于电路的说法错误的是 (　　)A.电源是提供电能的装置B.电路中必须有电源并且是通路时,电路中才有电流C.直流电源对用电器供电时,电流的方向由电源的正极经用电器回到负极D.用电器是将其他形式的能转化为电能的装置答案3.D　电源在电路中是提供电能的装置,故A正确.电路中产生电流的条件有两个,一是有电源,二是电路为通路,故B正确.物理学中把正电荷定向移动的方向规定为电流的方向,按照这个规定,在电源外部,电流方向是沿着“正极→用电器→负极”的方向流动,故C正确.用电器是消耗电能的装置,它将电能转化为其他形式的能,故D错误.故选 D.知识点1　电路的组成及其应用4. 下列从能量转化的角度考虑,对用电器的认识不正确的是 (　　)A.节能灯工作时把电能转化为内能和光能B.电热毯工作时把电能转化为内能C.电风扇工作时主要把电能转化为机械能D.干电池供电时把电能转化为化学能答案4.D　节能灯工作时要发热、发光,把电能转化为内能和光能,故A正确;电热毯工作时要发热,把电能转化为内能,故B正确;电风扇工作时把电能转化为机械能和内能,但主要是把电能转化为机械能,故C正确;干电池供电时把化学能转化为电能,故D错误.故选D.知识点2　电路的三种状态5. 如图所示的电路中,提供电能的电路元件是　　　　.四个电路中,处于通路状态的是　　　　,处于断路状态的是　　　　,处于短路状态的是　　　　. 答案5.【答案】　干电池　C　A、D　B　【解析】　题图四个电路中,干电池是提供电能的电路元件.其中处于通路状态的是C,处于断路状态的是A、D,处于短路状态的是B.知识点2　电路的三种状态6. 电扇中有一个自动断电的安全装置,如图所示,当电扇倒立时,它是　　　路;当电扇正立时,它是　　　路.  答案6.【答案】　断　通知识点2　电路的三种状态7. 如图所示,闭合开关后,电路将　　　　　,如果要两盏灯均发光,可以拆除导线　　　　　　. 答案7.【答案】　短路　a【解析】　如题图所示电路,闭合开关后,电流将从正极开始,经开关、导线a,回到负极,所以电流不经过用电器直接从电源的正极流回电源负极,从而形成电源短路,电源被烧坏;如果要两盏灯均发光,可以拆除导线a.知识点3　电路图8. 画出下列电路元件的图形符号.答案8.【答案】　如表所示.知识点3　电路图9. 下图中,图甲是一个常见的电路图,请你在图乙中用笔画线表示导线,按图甲连接相应的电路.答案9.【答案】　如图所示.【解析】　按电流流向法,从电源的正极出发,依次连接开关、灯泡,回到电源的负极.知识点3　电路图10. 请按照如图所示的实物图画出电路图.答案10.【答案】　如图所示.1. 以下电路图中与实物图一致的是 (　　)答案1.B　实物图中,两个灯泡首首相连,尾尾相连.A选项,两灯泡首尾依次相连,故A选项错误;B选项,该电路中,开关控制整个电路,两灯泡首首相连,尾尾相连,与实物电路图符合,故B选项正确;C、D电路图中,开关的连接位置与实物图不同,故C、D选项错误.2. 一种声光报警器的电路实物连接如图所示,各元件均能正常工作,下列对可能出现的现象描述正确的是 (　　)A.灯亮时,铃一定响B.铃响时,灯一定亮C.灯亮时,铃一定不响D.铃响时,灯一定不亮答案2.B　根据实物图可知,只闭合开关S2时,灯泡和电铃均能工作;只闭合开关S1时,电源没有接入电路,灯泡和电铃都不能工作;两开关都闭合时,电铃由于被短路而没有电流通过,只有灯泡可以发光.综上所述,铃响时,灯一定亮.故选B.3. 新情境如图所示是具有报警功能的文物展示台,该展示台由木板、弹簧、金属片A、金属片B、金属片C和报警电路组成.当小偷把物品搬离展示台时,金属片B在弹力作用下与金属片A、C分开,这时灯　　　　,电铃　　　　. 答案3.【答案】　亮　响【解析】　当小偷把物品搬离展示台时,金属片B在弹力作用下与金属片A和C分开,灯和电铃均被连在电路中,此时灯亮,电铃响.4. 根据标记的电流方向,把电池和开关的符号分别填进电路,要求闭合开关后两盏灯都发光.答案4.【答案】　如图所示.【解析】　由图可知,如果电源在右边,开关在中间位置,则闭合开关时,左边灯泡被短路,所以电源应该在中间位置,右边是开关,根据所标电流方向可知,电源正极在下,负极在上,如图所示.5. 某同学按老师要求进行实物图连接.(1)连接电路时,开关要　　　(填“闭合”或“断开”). (2)闭合开关,两灯泡发光,对于灯泡L1来说,电流是从接线柱　　　　流向接线柱　　　　的.(均填“A”或“B”)  (3)如果两灯泡突然熄灭,下列原因中,绝对不可能的是　　　　. A.灯泡接线处松开了 　　 B.灯泡损坏了C.开关短路 　　 D.电源短路(4)如果实验过程中,有一个灯泡烧坏了,另一个灯泡　　　　(填“能”或“不能”)工作. (5)如果某同学用一根导线连接接线柱A和C,则灯泡L1　　　　(填“能”或“不能”)工作,灯泡L2　　　　(填“能”或“不能”)工作.因为灯泡　　　　(填“L1”或“L2”)被短路. (6)绝对不允许用导线连接接线柱　　　　和接线柱　　　　,否则会发生短路,损坏电源.(均填“A”“B”“C”或“D”)  答案5.【答案】　(1)断开　(2)B　A　(3)C　(4)不能　(5)不能　能　L1　(6)A　D【解析】　(1)为了保护电路安全,连接电路时应断开开关.(2)由题图知,电流从电源正极流出,经开关、L2,再经L1回到电源负极,所以对于灯泡L1来说,电流是从接线柱B流向A的.(3)由题图知,若灯泡接线处松开了或灯泡损坏了,电路出现断路,则两灯均熄灭,故A、B均有可能;若开关短路,但电路是通路,所以两灯会发光,故C不可能;若电源短路,则两灯中没有电流通过,都不发光,故D有可能.(4)实验过程中,有一个灯泡烧坏了,整个电路断路,则另一个灯泡不能工作.(5)用一根导线连接接线柱A和C,则灯泡L1不能工作,灯泡L2能工作,因为灯泡L1被短路,没有电流通过它,但电流还能从L2通过.(6)绝对不允许用导线连接接线柱A和D,否则会发生短路,损坏电源.6. 如图是小明家手电筒的结构示意图.(1)请你在虚线框中画出图中手电筒的电路图并完成填空:筒体相当于电路中的　　　　,按键相当于电路中的　　　　. (2)写出可能造成手电筒不发光的三种原因:①　 ; ②　 ; ③　 . 答案6.【答案】　(1)如图所示.　导线　开关　(2)(答案合理即可)①灯泡灯丝断了　②开关没有闭合　③电池没有电审题指导　电路中要有电流,必须同时满足两个条件:一是要有电源,二是电路必须是通路.
