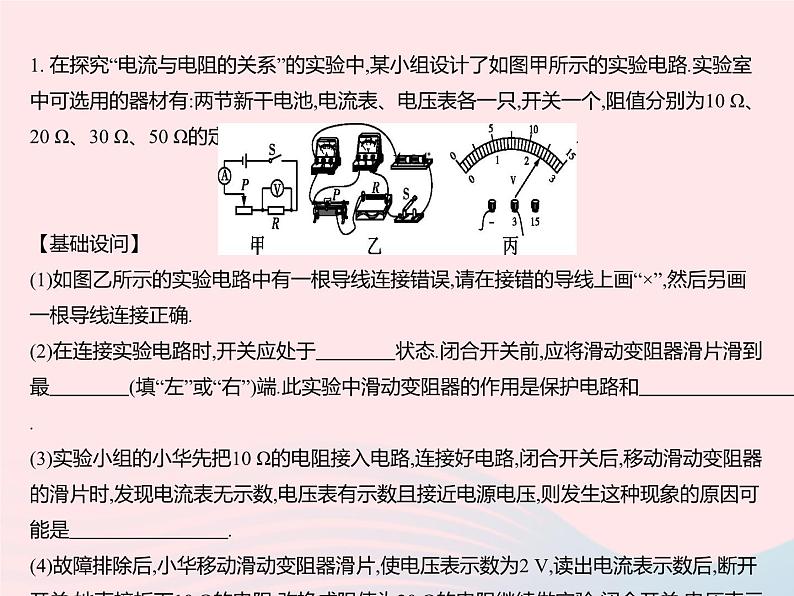

实验　探究电流与电阻的关系1. 在探究“电流与电阻的关系”的实验中,某小组设计了如图甲所示的实验电路.实验室中可选用的器材有:两节新干电池,电流表、电压表各一只,开关一个,阻值分别为10 Ω、20 Ω、30 Ω、50 Ω的定值电阻各一个,滑动变阻器一个,导线若干.【基础设问】(1)如图乙所示的实验电路中有一根导线连接错误,请在接错的导线上画“×”,然后另画一根导线连接正确.(2)在连接实验电路时,开关应处于　　　　状态.闭合开关前,应将滑动变阻器滑片滑到最　　　　(填“左”或“右”)端.此实验中滑动变阻器的作用是保护电路和　　　　　　　　　　　　. (3)实验小组的小华先把10 Ω的电阻接入电路,连接好电路,闭合开关后,移动滑动变阻器的滑片时,发现电流表无示数,电压表有示数且接近电源电压,则发生这种现象的原因可能是　　　　　　　　. (4)故障排除后,小华移动滑动变阻器滑片,使电压表示数为2 V,读出电流表示数后,断开开关,她直接拆下10 Ω的电阻,改换成阻值为20 Ω的电阻继续做实验,闭合开关,电压表示数如图丙所示,其示数是　　　　V,要完成这次实验,接下来她应将滑动变阻器滑片向　　　　(填“左”或“右”)端移动,并观察　　　　(填“电流表”或“电压表”),使其示数为　　　　. 【能力设问】(5)当小华改用50 Ω的电阻继续实验时,发现无论怎样移动滑动变阻器滑片,都无法使电压表示数达到实验要求的值,你认为原因可能是　　　　. A.滑动变阻器的最大阻值太大B.电压表量程选小了C.滑动变阻器的最大阻值太小(6)小华解决了上述问题后,完成了实验,利用收集到的多组数据,作出了如图丁所示的电流I随电阻R变化的关系图像,图中阴影部分“面积”表示的物理量是　　　　;进一步研究发现由图线上任一点和坐标轴围成的矩形“面积”大小都相等,由此可得出的实验结论是　　　　　　　　　　　　　　　　　　　　　　　　　.小华选用的滑动变阻器的最大阻值至少为　　　　Ω. 【拓展设问】(7)小亮也用图甲所示的电路图探究电流与电阻的关系,电源为两节新干电池,小亮选用的滑动变阻器的规格为“10 Ω　1 A”.①若题述4个定值电阻均能完成实验,则应控制定值电阻两端电压不低于　　　　 V; ②若控制定值电阻两端电压为2 V,则小亮可以选用的定值电阻的最大阻值为　　　　Ω; ③小亮认为小华作出的I-R图像为曲线,看起来不直观,于是将图像进行了变换,从而直观地判断出了I与R的关系,小亮的改进方法为　　　　　　　　; ④实验中需要不断更换定值电阻,操作复杂,请你提出一条改进建议:　　　　　　　　　　　　. 答案 答案
