2023九年级物理全册第十五章电功和电热专项与电功率相关的图像问题作业课件新版苏科版

这是一份2023九年级物理全册第十五章电功和电热专项与电功率相关的图像问题作业课件新版苏科版，共9页。

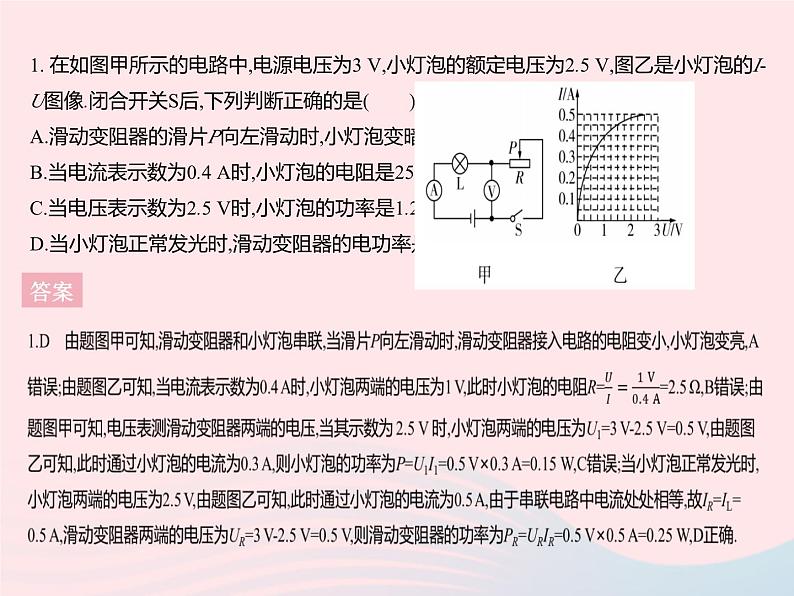

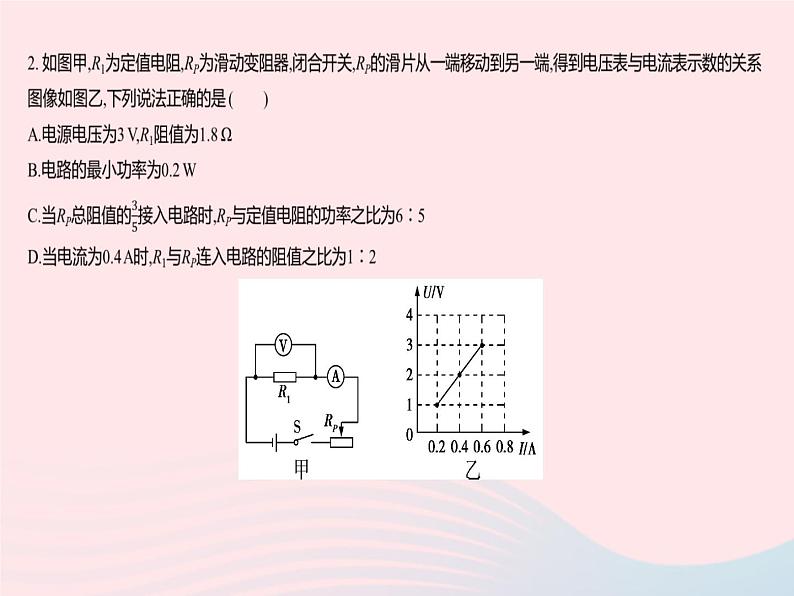

专项　与电功率相关的图像问题1. 在如图甲所示的电路中,电源电压为3 V,小灯泡的额定电压为2.5 V,图乙是小灯泡的I-U图像.闭合开关S后,下列判断正确的是(　　)A.滑动变阻器的滑片P向左滑动时,小灯泡变暗B.当电流表示数为0.4 A时,小灯泡的电阻是25 ΩC.当电压表示数为2.5 V时,小灯泡的功率是1.25 WD.当小灯泡正常发光时,滑动变阻器的电功率是0.25 W答案  答案 3. [2020连云港中考]如图甲所示电路中,R为定值电阻,R1为滑动变阻器.图乙是该滑动变阻器的滑片从一端移至另一端过程中变阻器的电功率与其接入电路的阻值的关系图像.下列说法正确的是 (　　)A.电源电压为3 VB.电压表的最大示数为2 VC.整个电路的功率变化了0.1 WD.电流表的示数变化了0.4 A答案 4. 半导体材料的导电能力介于导体和绝缘体之间,其电阻受温度影响较大.图甲是某种半导体材料的电阻随温度变化的关系图像.图乙是小明和他的同学根据半导体材料电阻的这种特性自制的半导体温度计的原理图,利用电流表的示数来指示某一空间的温度.已知电源电压恒为12 V,电流表的量程为0~0.6 A,R0为10 Ω的定值电阻.闭合开关,下列说法正确的是 (　　) A.温度升高,电流表示数变大、电压表示数变小B.当电流表示数为0.2 A时,环境温度为40 ℃C.当环境温度为20 ℃时,电压表示数为10 VD.当环境温度为20 ℃时,电路的功率为2.4 W答案
