2023九年级物理全册第十六章电磁转换专项电磁现象辨析作业课件新版苏科版

这是一份2023九年级物理全册第十六章电磁转换专项电磁现象辨析作业课件新版苏科版，共8页。

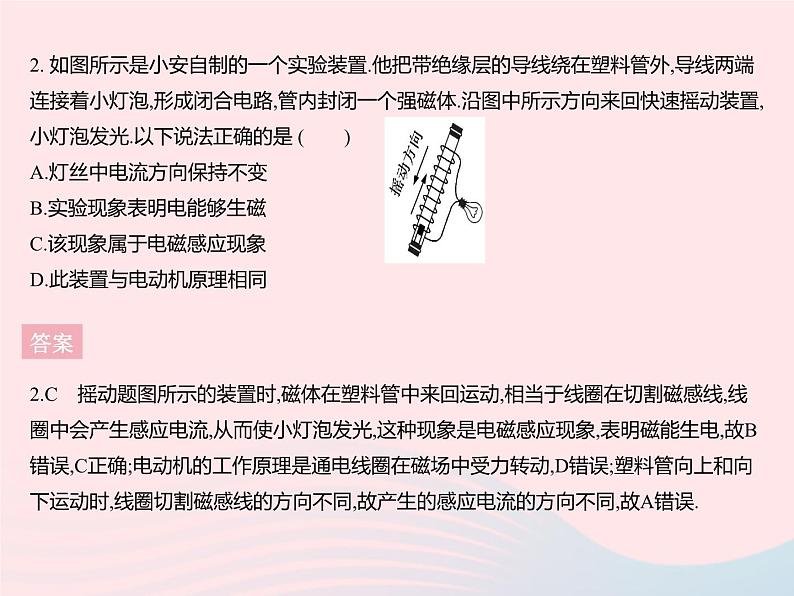

专项　电磁现象辨析1. 下列有关磁现象的说法正确的是(　　)A.电磁铁磁性的强弱与线圈的匝数、电流的大小都有关B.只要导体棒在磁场中运动就一定会产生感应电流C.地球周围存在地磁场,地磁场两极与地理两极重合D.放在磁感线与磁感线之间的小磁针不会受到磁场力的作用答案1.A　只有闭合电路的一部分导体在磁场中做切割磁感线运动时,导体中才会产生感应电流,故B错误;地磁场两极与地理两极并不重合,故C错误;磁体周围存在磁场,磁感线是为了方便、形象地描述磁场而假想的一些有方向的曲线,磁感线不等于磁场,在磁场中的小磁针会受到磁场力的作用,与在不在磁感线上无关,故D错误.2. 如图所示是小安自制的一个实验装置.他把带绝缘层的导线绕在塑料管外,导线两端连接着小灯泡,形成闭合电路,管内封闭一个强磁体.沿图中所示方向来回快速摇动装置,小灯泡发光.以下说法正确的是 (　　)A.灯丝中电流方向保持不变B.实验现象表明电能够生磁C.该现象属于电磁感应现象D.此装置与电动机原理相同答案2.C　摇动题图所示的装置时,磁体在塑料管中来回运动,相当于线圈在切割磁感线,线圈中会产生感应电流,从而使小灯泡发光,这种现象是电磁感应现象,表明磁能生电,故B错误,C正确;电动机的工作原理是通电线圈在磁场中受力转动,D错误;塑料管向上和向下运动时,线圈切割磁感线的方向不同,故产生的感应电流的方向不同,故A错误.3. [2021南京中考]图中与磁现象有关的四个实验,其对应的判断正确的是 (　　)A.甲图说明磁体周围不同点的磁场方向都不同B.乙图是电磁感应现象C.丙图说明电流具有磁效应D.丁图说明磁场对电流有力的作用答案3.D　题图甲说明磁体周围存在磁场,不同点的磁场方向可能相同,例如题图中条形磁铁N、S极端点处的磁场方向都是水平向右的,选项A错误;题图乙是电生磁现象,即电流的磁效应现象,选项B错误;题图丙是电磁感应现象,选项C错误.4. 如图甲所示是一个手机无线充电装置.它的原理如图乙所示,是送电线圈通入一定频率的交流电,线圈周围会产生交替变化的磁场,于是在受电线圈中就产生了一定的电流,从而将电能从发射端转移到接收端,给手机供电.下列选项中与受电线圈工作原理相同的是(　　) A.交流电动机 B.动圈式扬声器C.动圈式话筒 D.电磁继电器 答案4.C　由题意可知,受电线圈是利用电磁感应进行工作的.交流电动机和动圈式扬声器都是利用通电导体在磁场中受力运动的原理工作的,故A、B均不符合题意;动圈式话筒是利用电磁感应将声音信号转化为电信号的装置,故C符合题意;电磁继电器利用电流的磁效应工作,故D不符合题意.5. 新考法•创新装置[多选]在科学晚会上,小明所在的科技小组展示了一个“隔板推物”的节目,其原理如图所示.甲、乙两线圈分别悬挂在两个蹄形磁铁的磁场中,两线圈通过导线连接构成一个闭合电路.用手推动甲线圈摆动时,乙线圈会随之摆动.对于这个过程,下列说法正确的是 (　　)A.甲线圈相当于电源,乙线圈相当于用电器B.推动甲线圈摆动时电能转化为机械能C.乙线圈随之摆动时机械能转化为电能D.乙线圈摆动是因为通电导线在磁场中受力答案5.AD　用手推动甲线圈摆动时,甲线圈切割磁感线而产生感应电流,由于甲线圈与乙线圈组成了一个闭合电路,故乙线圈中有电流通过,而通电线圈在磁场中会受到力的作用,故乙线圈也运动了起来,所以甲线圈相当于电源,乙线圈相当于用电器,选项A、D正确;推动甲线圈摆动时,机械能转化为电能,选项B错误;乙线圈随之摆动时,电能转化为机械能,选项C错误.6. 下列设备(或机器)可依据其主要原理进行分类,请将尚未归类的三个设备(或机器)的序号填写在相应的原理后面.①电磁铁;②电磁继电器;③电动机;④发电机;⑤直流电铃;⑥动圈式扬声器(喇叭);⑦动圈式话筒(麦克风);⑧放音磁头;⑨磁悬浮列车;⑩磁电式仪表(如指针式电流表和指针式电压表); ⑪电话听筒答案6.【答案】　(1)⑨　(2)③　 (3)⑦
