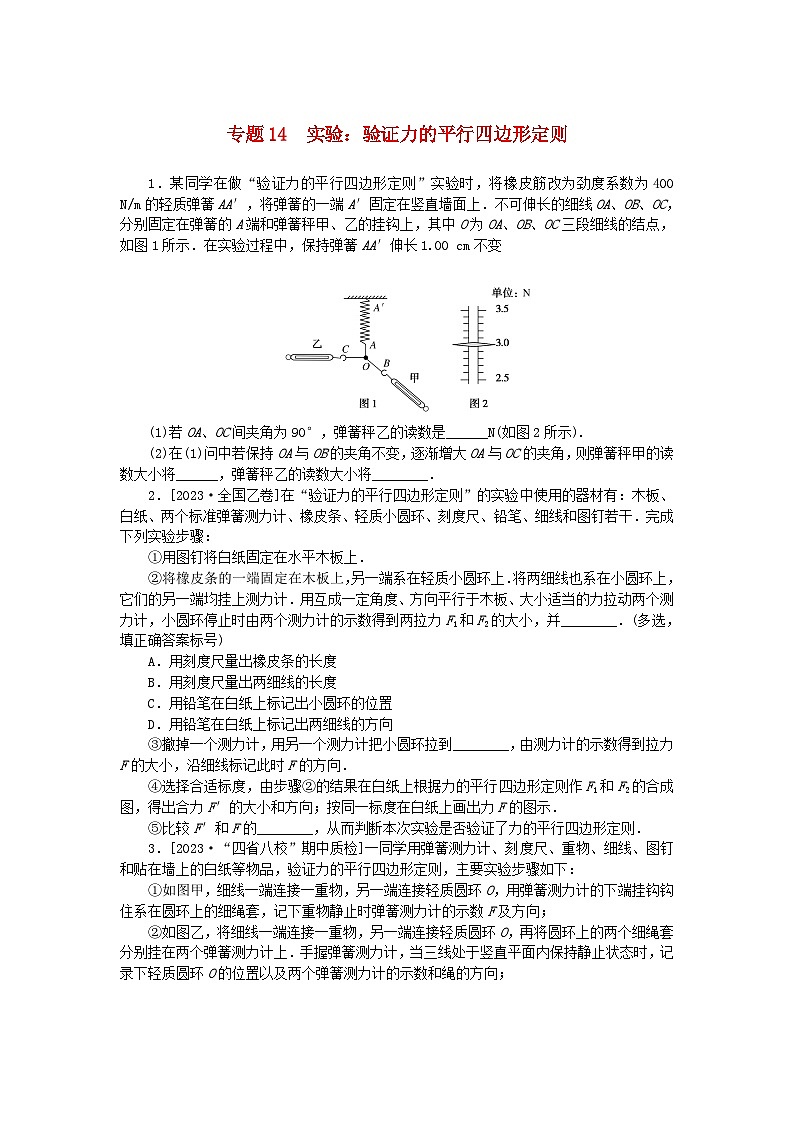

统考版2024版高考物理一轮复习微专题小练习专题14实验：验证力的平行四边形定则无答案

这是一份统考版2024版高考物理一轮复习微专题小练习专题14实验：验证力的平行四边形定则无答案，共2页。
专题14　实验：验证力的平行四边形定则1．某同学在做“验证力的平行四边形定则”实验时，将橡皮筋改为劲度系数为400 N/m的轻质弹簧AA′，将弹簧的一端A′固定在竖直墙面上．不可伸长的细线OA、OB、OC，分别固定在弹簧的A端和弹簧秤甲、乙的挂钩上，其中O为OA、OB、OC三段细线的结点，如图1所示．在实验过程中，保持弹簧AA′伸长1.00 cm不变 (1)若OA、OC间夹角为90°，弹簧秤乙的读数是______N(如图2所示).(2)在(1)问中若保持OA与OB的夹角不变，逐渐增大OA与OC的夹角，则弹簧秤甲的读数大小将______，弹簧秤乙的读数大小将________．2．[2023·全国乙卷]在“验证力的平行四边形定则”的实验中使用的器材有：木板、白纸、两个标准弹簧测力计、橡皮条、轻质小圆环、刻度尺、铅笔、细线和图钉若干．完成下列实验步骤：①用图钉将白纸固定在水平木板上．②将橡皮条的一端固定在木板上，另一端系在轻质小圆环上．将两细线也系在小圆环上，它们的另一端均挂上测力计．用互成一定角度、方向平行于木板、大小适当的力拉动两个测力计，小圆环停止时由两个测力计的示数得到两拉力F1和F2的大小，并________．(多选，填正确答案标号)A．用刻度尺量出橡皮条的长度B．用刻度尺量出两细线的长度C．用铅笔在白纸上标记出小圆环的位置D．用铅笔在白纸上标记出两细线的方向③撤掉一个测力计，用另一个测力计把小圆环拉到________，由测力计的示数得到拉力F的大小，沿细线标记此时F的方向．④选择合适标度，由步骤②的结果在白纸上根据力的平行四边形定则作F1和F2的合成图，得出合力F′的大小和方向；按同一标度在白纸上画出力F的图示．⑤比较F′和F的________，从而判断本次实验是否验证了力的平行四边形定则．3．[2023·“四省八校”期中质检]一同学用弹簧测力计、刻度尺、重物、细线、图钉和贴在墙上的白纸等物品，验证力的平行四边形定则，主要实验步骤如下：①如图甲，细线一端连接一重物，另一端连接轻质圆环O，用弹簧测力计的下端挂钩钩住系在圆环上的细绳套，记下重物静止时弹簧测力计的示数F及方向；②如图乙，将细线一端连接一重物，另一端连接轻质圆环O，再将圆环上的两个细绳套分别挂在两个弹簧测力计上．手握弹簧测力计，当三线处于竖直平面内保持静止状态时，记录下轻质圆环O的位置以及两个弹簧测力计的示数和绳的方向；③如图丙，在白纸上以轻质圆环O的位置为力的作用点，按一定标度作出各力的图示，根据平行四边形定则作出两个力F1和F2的合力F′的图示．(1)步骤①中弹簧测力计的读数为________ N；(2)步骤②中轻质圆环O________(选填“必须”或“不必”)与步骤①中轻质圆环O的位置重合；(3)步骤③中不是弹簧测力计测得的力是________．
