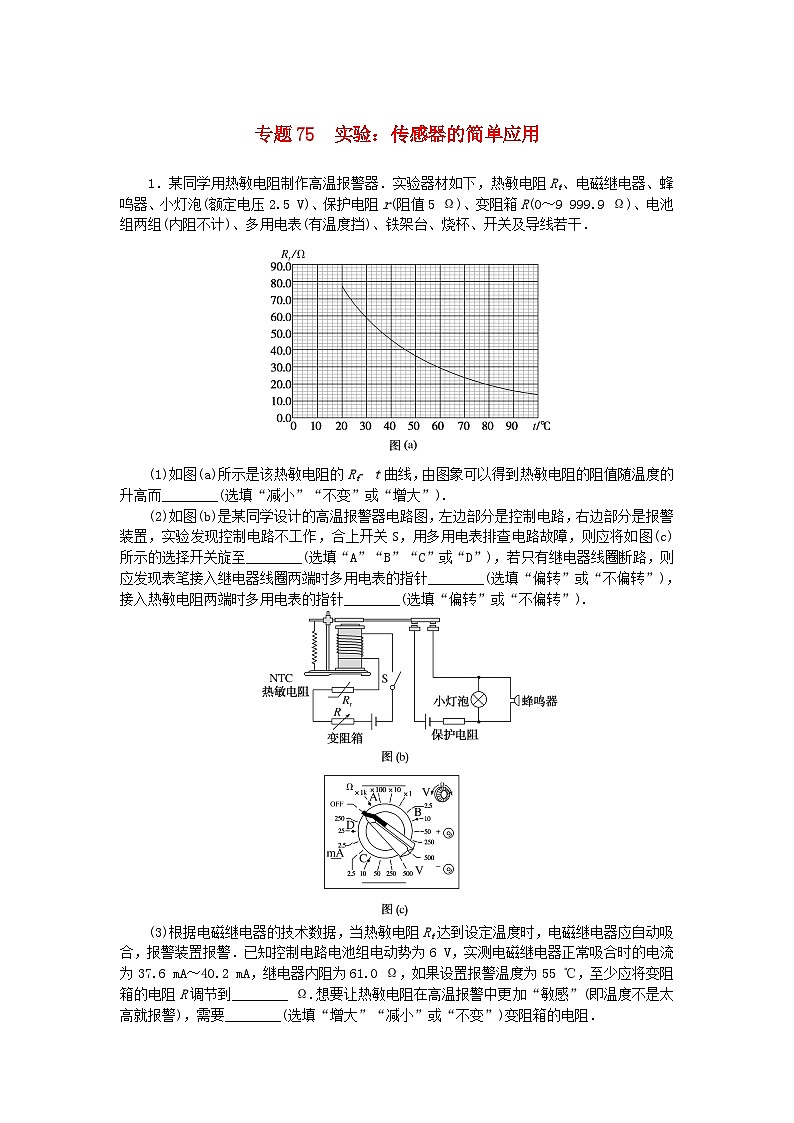

(1)如图(a)所示是该热敏电阻的Rt­ t曲线，由图象可以得到热敏电阻的阻值随温度的升高而________(选填“减小”“不变”或“增大”).
(2)如图(b)是某同学设计的高温报警器电路图，左边部分是控制电路，右边部分是报警装置，实验发现控制电路不工作，合上开关S，用多用电表排查电路故障，则应将如图(c)所示的选择开关旋至________(选填“A”“B”“C”或“D”)，若只有继电器线圈断路，则应发现表笔接入继电器线圈两端时多用电表的指针________(选填“偏转”或“不偏转”)，接入热敏电阻两端时多用电表的指针________(选填“偏转”或“不偏转”).
(3)根据电磁继电器的技术数据，当热敏电阻Rt达到设定温度时，电磁继电器应自动吸合，报警装置报警．已知控制电路电池组电动势为6 V，实测电磁继电器正常吸合时的电流为37.6 mA～40.2 mA，继电器内阻为61.0 Ω，如果设置报警温度为55 ℃，至少应将变阻箱的电阻R调节到________ Ω.想要让热敏电阻在高温报警中更加“敏感”(即温度不是太高就报警)，需要________(选填“增大”“减小”或“不变”)变阻箱的电阻．

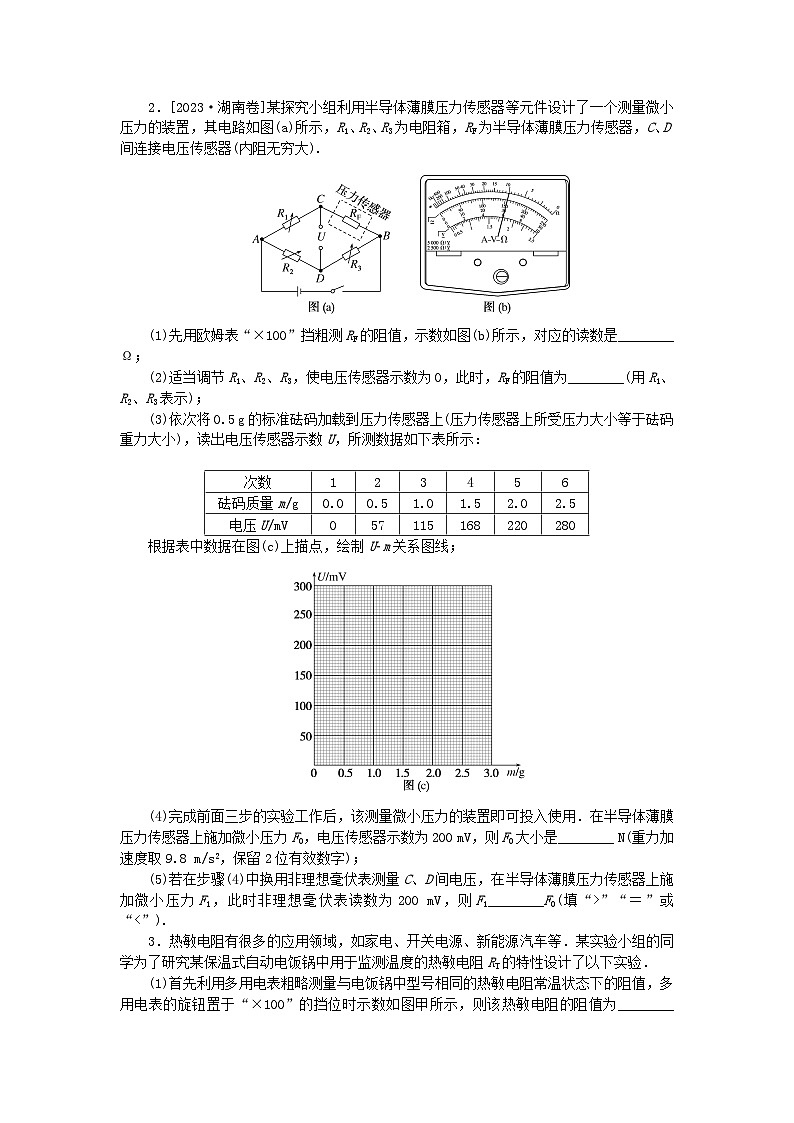

2．[2023·湖南卷]某探究小组利用半导体薄膜压力传感器等元件设计了一个测量微小压力的装置，其电路如图(a)所示，R1、R2、R3为电阻箱，RF为半导体薄膜压力传感器，C、D间连接电压传感器(内阻无穷大).
(1)先用欧姆表“×100”挡粗测RF的阻值，示数如图(b)所示，对应的读数是________ Ω；
(2)适当调节R1、R2、R3，使电压传感器示数为0，此时，RF的阻值为________(用R1、R2、R3表示)；
(3)依次将0.5 g的标准砝码加载到压力传感器上(压力传感器上所受压力大小等于砝码重力大小)，读出电压传感器示数U，所测数据如下表所示：
根据表中数据在图(c)上描点，绘制U­m关系图线；
(4)完成前面三步的实验工作后，该测量微小压力的装置即可投入使用．在半导体薄膜压力传感器上施加微小压力F0，电压传感器示数为200 mV，则F0大小是________ N(重力加速度取9.8 m/s2，保留2位有效数字)；
(5)若在步骤(4)中换用非理想毫伏表测量C、D间电压，在半导体薄膜压力传感器上施加微小压力F1，此时非理想毫伏表读数为200 mV，则F1________F0(填“>”“＝”或“
