第3章 交变电流单元测试
一、单选题（本大题共8小题，每小题4分，共32分）

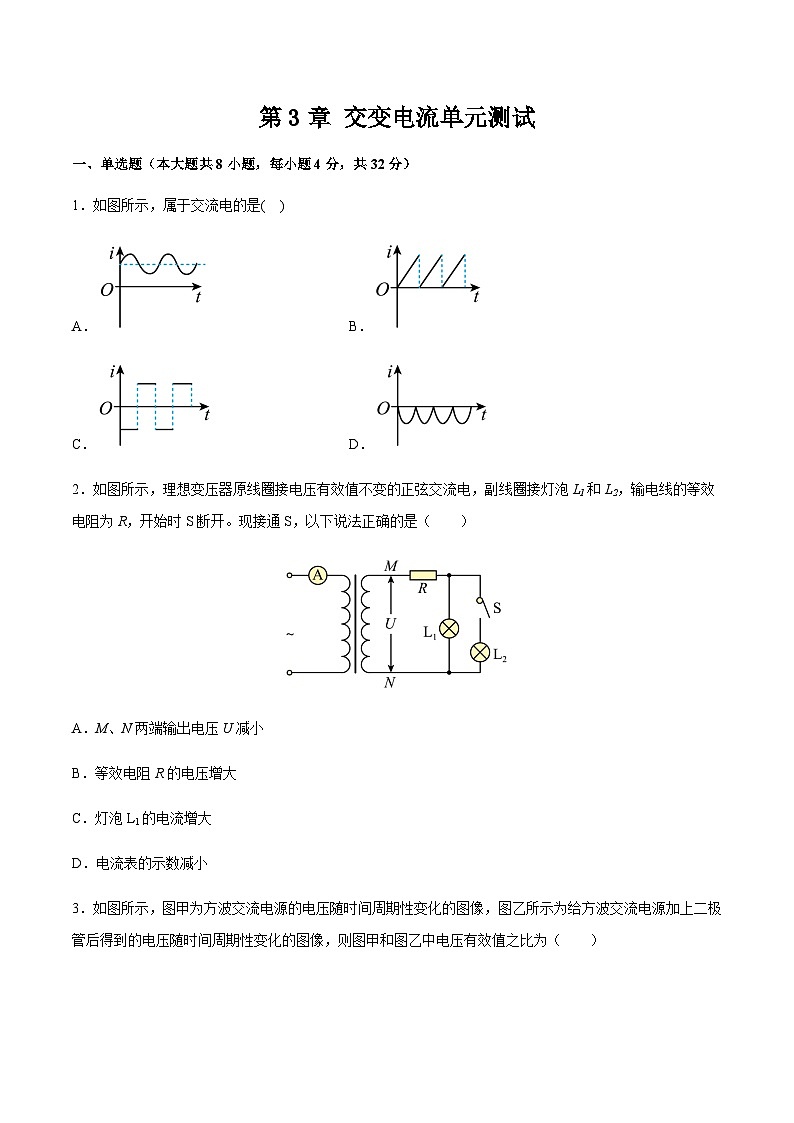

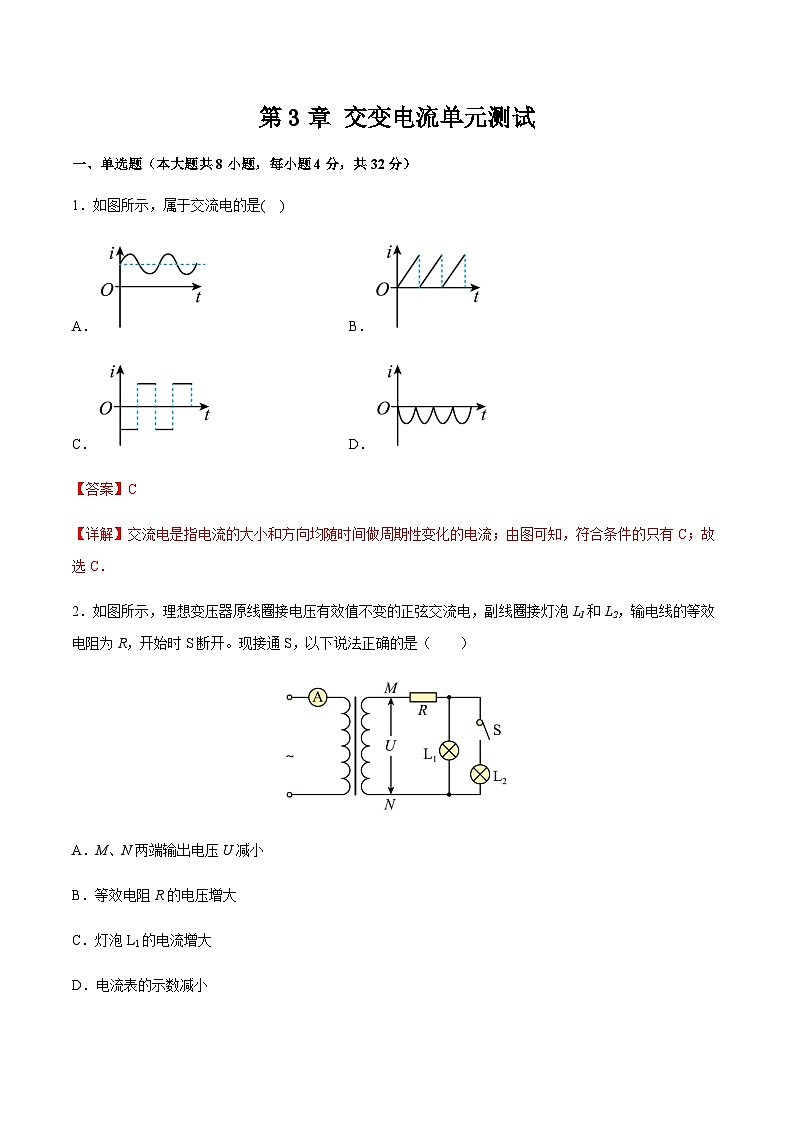

1．如图所示，属于交流电的是(    )
A． B．
C． D．

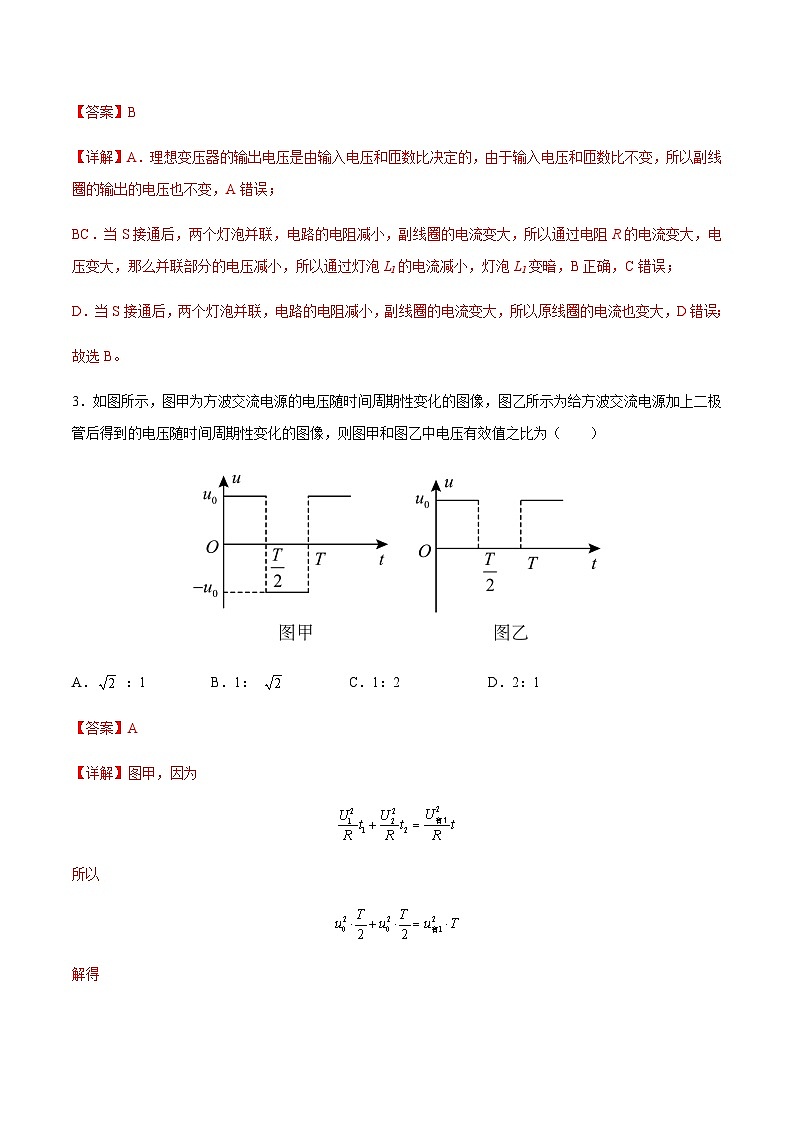

2．如图所示，理想变压器原线圈接电压有效值不变的正弦交流电，副线圈接灯泡L1和L2，输电线的等效电阻为R，开始时S断开。现接通S，以下说法正确的是（　　）

A．M、N两端输出电压U减小
B．等效电阻R的电压增大
C．灯泡L1的电流增大
D．电流表的示数减小
3．如图所示，图甲为方波交流电源的电压随时间周期性变化的图像，图乙所示为给方波交流电源加上二极管后得到的电压随时间周期性变化的图像，则图甲和图乙中电压有效值之比为（　　）

A． ：1 B．1： C．1：2 D．2：1

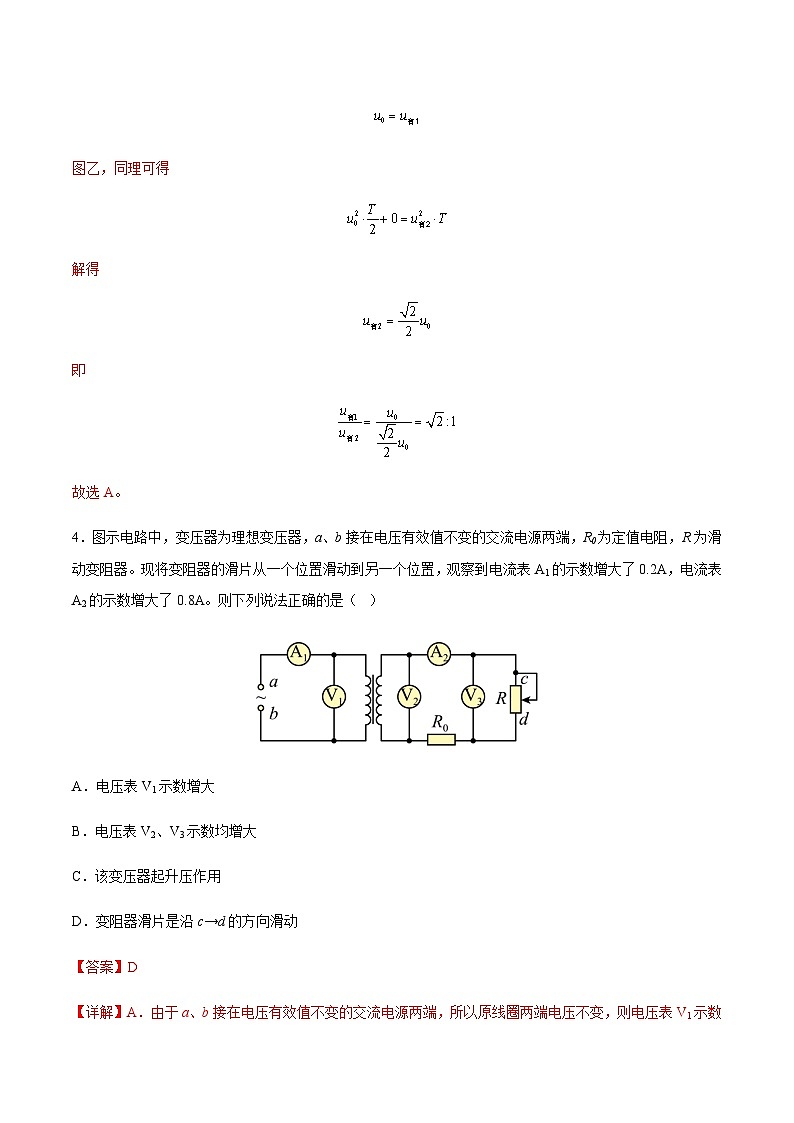

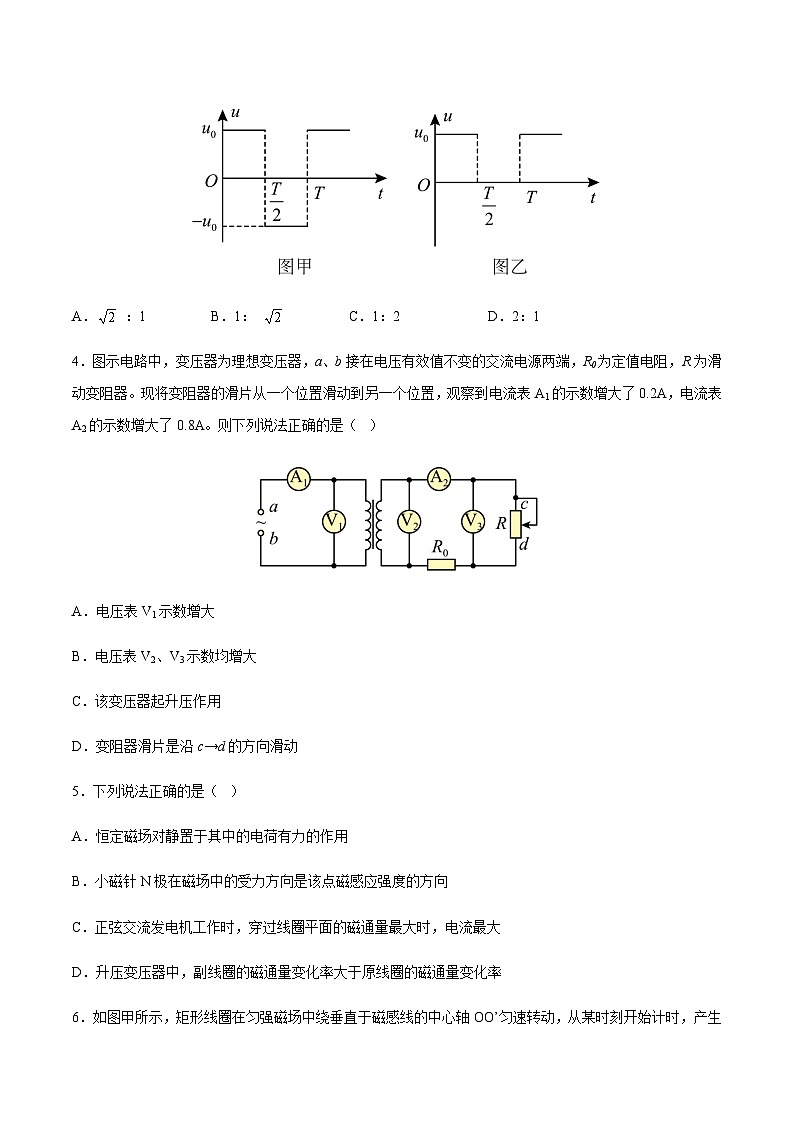

4．图示电路中，变压器为理想变压器，a、b接在电压有效值不变的交流电源两端，R0为定值电阻，R为滑动变阻器。现将变阻器的滑片从一个位置滑动到另一个位置，观察到电流表A1的示数增大了0.2A，电流表A2的示数增大了0.8A。则下列说法正确的是（   ）

A．电压表V1示数增大
B．电压表V2、V3示数均增大
C．该变压器起升压作用
D．变阻器滑片是沿c→d的方向滑动
5．下列说法正确的是（   ）
A．恒定磁场对静置于其中的电荷有力的作用
B．小磁针N极在磁场中的受力方向是该点磁感应强度的方向
C．正弦交流发电机工作时，穿过线圈平面的磁通量最大时，电流最大
D．升压变压器中，副线圈的磁通量变化率大于原线圈的磁通量变化率

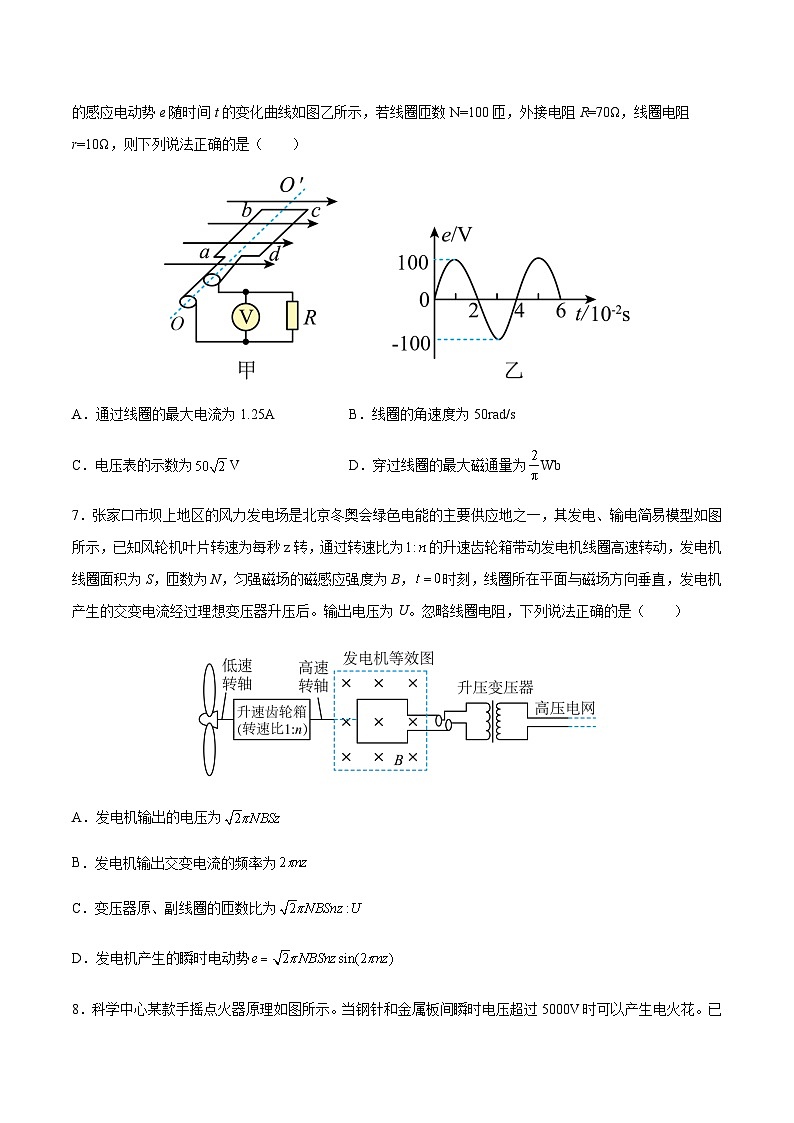

6．如图甲所示，矩形线圈在匀强磁场中绕垂直于磁感线的中心轴OO’匀速转动，从某时刻开始计时，产生的感应电动势e随时间t的变化曲线如图乙所示，若线圈匝数N=100匝，外接电阻R=70Ω，线圈电阻r=10Ω，则下列说法正确的是（　　）

A．通过线圈的最大电流为1.25A B．线圈的角速度为50rad/s
C．电压表的示数为V D．穿过线圈的最大磁通量为Wb
7．张家口市坝上地区的风力发电场是北京冬奥会绿色电能的主要供应地之一，其发电、输电简易模型如图所示，已知风轮机叶片转速为每秒z转，通过转速比为的升速齿轮箱带动发电机线圈高速转动，发电机线圈面积为S，匝数为N，匀强磁场的磁感应强度为B，时刻，线圈所在平面与磁场方向垂直，发电机产生的交变电流经过理想变压器升压后。输出电压为U。忽略线圈电阻，下列说法正确的是（　　）

A．发电机输出的电压为
B．发电机输出交变电流的频率为
C．变压器原、副线圈的匝数比为
D．发电机产生的瞬时电动势
8．科学中心某款手摇点火器原理如图所示。当钢针和金属板间瞬时电压超过5000V时可以产生电火花。已知匀强磁场的磁感应强度B大小为0.2T，手摇发电机线圈的面积为0.25m2，共50匝，不计内阻。变压器为理想变压器，其原副线圈匝数比为1：100。下列说法正确的是（　　）

A．线圈转速等于2r/s时，点火器可以产生电火花
B．线圈转速等于4r/s时，点火器可以产生电火花
C．电压表的示数为5V时，点火器可以产生电火花
D．电压表的示数为25V时，点火器可以产生电火花
二、多选题（本大题共4小题，每小题4分，共16分）
9．特高压输电可使输送中的电能损耗和电压损失大幅降低。我国已成功掌握并实际应用了特高压输电技术。假设从A处采用550 kV的超高压向B处输电，输电线上损耗的电功率为∆P，到达B处时电压下降了∆U。在保持A处输送的电功率和输电线电阻都不变的条件下，改用1 100 kV特高压输电，输电线上损耗的电功率变为∆P′，到达B处时电压下降了∆U′。不考虑其他因素的影响，则（　　）
A．∆P′=∆P B．∆P′=∆P C．∆U′=∆U D．∆U′=∆U
10．如图，在磁感应强度大小为B的匀强磁场中，有一面积为S的矩形单匝闭合导线abcd,ab边与磁场方向垂直，线框的电阻为R．使线框以恒定角速度ω绕过ad、bc中点的轴旋转．下列说法正确的是(             )

A．线框abcd中感应电动势的最大值是BSω
B．线框abcd中感应电动势的有效值是BSω
C．线框平面与磁场方向平行时，流经线框的电流最大
D．线框平面与磁场方向垂直时，流经线框的电流最大
11．单匝闭合矩形线框电阻为，在匀强磁场中绕与磁感线垂直的轴匀速转动，穿过线框的磁通量与时间的关系图像如图所示．下列说法正确的是（ ）

A．时刻线框平面与中性面垂直
B．线框的感应电动势有效值为
C．线框转一周外力所做的功为
D．从到过程中线框的平均感应电动势为
12．如图所示，矩形线圈abcd与理想变压器原线圈组成闭合电路，线圈在有界匀强磁场中绕垂直于磁场的bc边匀速转动，磁场只分布在bc边的左侧，磁感应强度大小为B，线圈面积为S，转动角速度为，匝数为N，线圈电阻不计，下列说法正确的是

A．线圈abcd转动过程中，线圈最大磁通量为NBS
B．图示位置时，矩形线圈中产生的电动势最小
C．将原线抽头P向上滑动时，灯泡变亮
D．若线abcd转动的角速度变为2ω，则变压器原线圈电压的有效值为NBSω
三、实验题（本大题共2小题，每小题10分，共20分）
13．(1)如图所示的是“研究电磁感应现象”的实验装置．

①将图中所缺导线补接完整__________ .
②如果在闭合开关时发现灵敏电流计的指针向右偏了一下，那么合上开关后线圈A迅速从线圈B中拔出时，电流计指针将___________（选填 “向右偏”、“向左偏”或“不偏转”）.
(2)某学生选用匝数可调的可拆变压器来“探究变压器线圈两端的电压与匝数的关系”实验时，原线圈接在学生电源上，用多用电表测量副线圈的电压.
①下列操作正确的是 ________
A．原线圈接直流电压，电表用直流电压挡
B．原线圈接直流电压，电表用交流电压挡
C．原线圈接交流电压，电表用直流电压挡
D．原线圈接交流电压，电表用交流电压挡
②该学生继续做实验，在电源电压不变的情况下,先保持原线圈的匝数不变，增加副线圈的匝数，观察到副线圈两端的电压增大；然后再保持副线圈的匝数不变，增加原线圈的匝数，观察到副线圈两端的电压_________（选填“增大”、“减小”或“不变”）.
14．在“探究变压器线圈两端的电压和匝数的关系”实验中，可拆变压器如图所示。

(1)观察变压器的铁芯，它的结构和材料是______；（填字母）
A．整块硅钢铁芯        B．整块不锈钢铁芯
C．绝缘的铜片叠成        D．绝缘的硅钢片叠成
(2)观察两个线圈的导线，发现粗细不同，导线粗的线圈匝数______；（填“多”或“少”）
(3)以下给出的器材中，本实验需要用到的是______；（填字母）
A． B． C． D．
(4)为了人生安全，低压交流电源的电压不要超过______；（填字母）
A．2V    B．12V    C．50V
(5)实验中将电源接在原线圈的“0”和“8”两个接线柱之间，用电表测得副线圈的“0”和“4”两个接线柱之间的电压为3.0V，则原线圈的输入电压可能为______；（填字母）
A．1.5V    B．6.0V    C．9.0V
(6)本实验要通过改变原、副线圈匝数，探究原、副线圈的电压比与匝数比的关系，实验中需要运用的科学方法是______。（填字母）
A．控制变量法    B．等效替代法    C．整体隔离法
四、计算题（本大题共2小题，每小题16分，共32分）
15．贯彻新发展理念，我国风力发电发展迅猛，2020年我国风力发电量高达4000亿千瓦时。某种风力发电机的原理如图所示，发电机的线圈固定，磁体在叶片驱动下绕线圈对称轴转动，已知磁体间的磁场为匀强磁场，磁感应强度的大小为，线圈的匝数为100、面积为，电阻为，若磁体转动的角速度为，线圈中产生的感应电流为。求：
（1）线圈中感应电动势的有效值E；
（2）线圈的输出功率P。

16．如图甲所示，一固定的矩形导体线圈水平放置，线圈的左端接一只小灯泡，线圈所在空间内存在与线圈平面垂直且均匀分布的磁场.已知线圈的匝数n＝100匝、总电阻r＝1.0 Ω、所围成矩形的面积S＝0.040 m2，小灯泡的电阻R＝9.0 Ω，磁感应强度随时间按如图乙所示的规律变化，线圈中产生的感应电动势瞬时值的表达式为e＝nBmScos t，其中Bm为磁感应强度的最大值，T为磁场变化的周期，不计灯丝电阻随温度的变化.求：

(1)线圈中产生感应电动势的最大值；
(2)小灯泡消耗的电功率；
(3)在磁感应强度变化的0～时间内，通过小灯泡的电荷量.
